2007 NISSAN 350Z Lighting System Workshop Manual

Page 25 of 172

NISSAN 350Z 2007 Z33 Lighting System Workshop Manual HEADLAMP (FOR USA)
LT-25
C
D
E
F
G
H
I
J
L
MA
B
LT
Revision: 2006 November2007 350Z
2. CHECK HEADLAMP INPUT SIGNAL
1. Turn ignition switch OFF.
2. Disconnect front combination lamp RH or LH connector

Page 26 of 172

NISSAN 350Z 2007 Z33 Lighting System Workshop Manual LT-26
HEADLAMP (FOR USA)
Revision: 2006 November2007 350Z
Headlamps Does Not Turn OFFNKS004X3
1. CHECK HEADLAMP TURN OFF
Make sure that lighting switch is OFF. And check if headlamp turns off when ign

Page 27 of 172

NISSAN 350Z 2007 Z33 Lighting System Workshop Manual HEADLAMP (FOR USA)
LT-27
C
D
E
F
G
H
I
J
L
MA
B
LT
Revision: 2006 November2007 350Z
Xenon Headlamp Trouble DiagnosisNKS004X6
1. CHECK 1: XENON HEADLAMP LIGHTING
Install normal xenon bulb to correspond

Page 28 of 172

NISSAN 350Z 2007 Z33 Lighting System Workshop Manual LT-28
HEADLAMP (FOR USA)
Revision: 2006 November2007 350Z
3. Set that there is no-load in vehicle other than the driver (or equivalent weight placed in drivers position).
Coolant, engine oil filled u

Page 29 of 172

NISSAN 350Z 2007 Z33 Lighting System Workshop Manual HEADLAMP (FOR USA)
LT-29
C
D
E
F
G
H
I
J
L
MA
B
LT
Revision: 2006 November2007 350Z
NOTE:
After installation, perform aiming adjustment. Refer to LT- 2 7 ,  "
Aiming Adjustment" .
PARKING LAMP
1. Turn

Page 30 of 172

NISSAN 350Z 2007 Z33 Lighting System Workshop Manual LT-30
HEADLAMP (FOR USA)
Revision: 2006 November2007 350Z
Disassembly and Assembly NKS004XA
DISASSEMBLY
1. Turn plastic cap counterclockwise, and unlock it.
2. Turn xenon bulb socket counterclockwise,

Page 31 of 172

NISSAN 350Z 2007 Z33 Lighting System Workshop Manual HEADLAMP (FOR USA)
LT-31
C
D
E
F
G
H
I
J
L
MA
B
LT
Revision: 2006 November2007 350Z

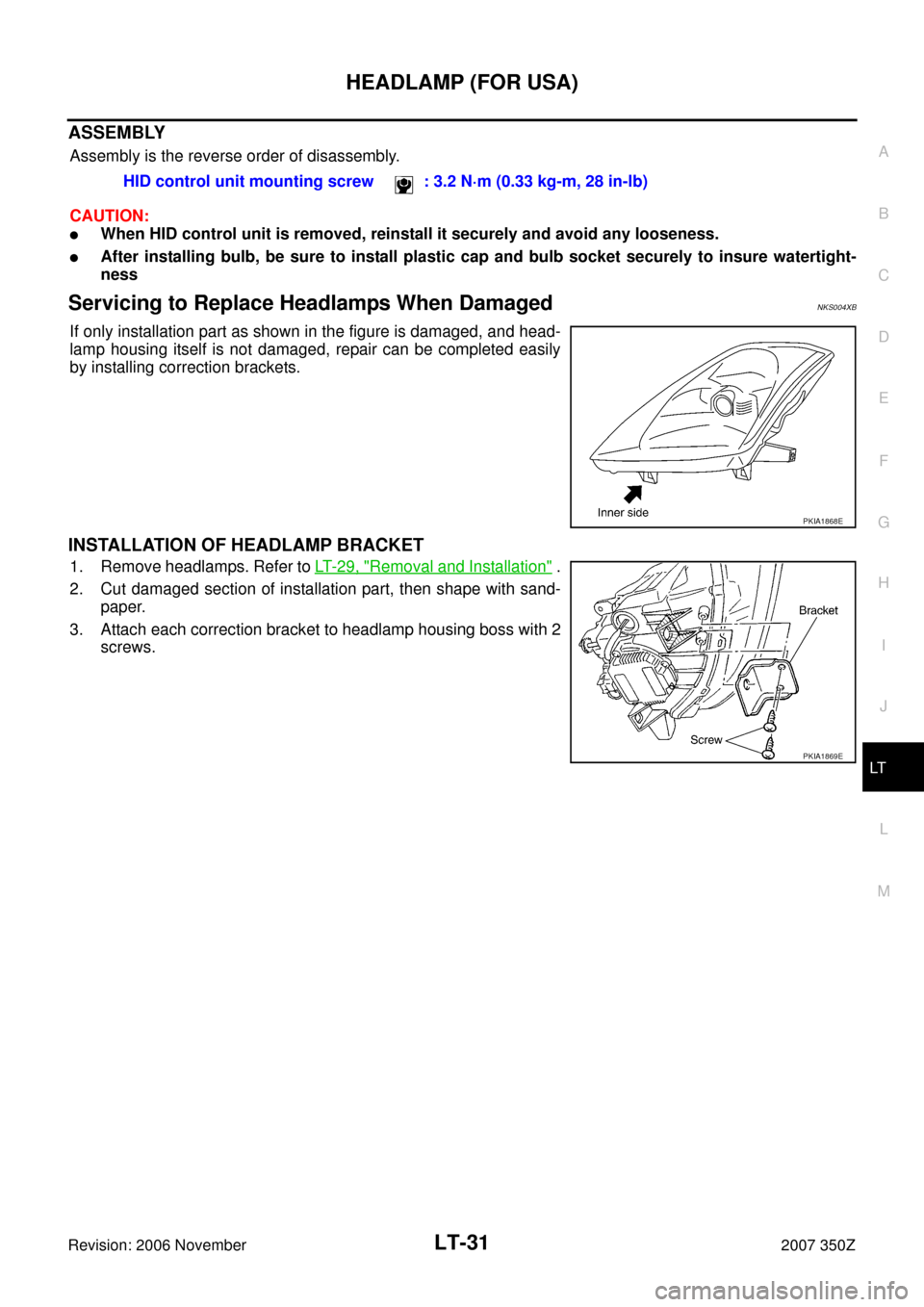

ASSEMBLY
Assembly is the reverse order of disassembly.
CAUTION:
When HID control unit is removed, reinstall it sec

Page 32 of 172

NISSAN 350Z 2007 Z33 Lighting System Workshop Manual LT-32
HEADLAMP (FOR CANADA) - DAYTIME LIGHT SYSTEM -
Revision: 2006 November2007 350Z
HEADLAMP (FOR CANADA) - DAYTIME LIGHT SYSTEM -PFP:26010
Component Parts and Harness Connector LocationNKS004XC
Sys
