2007 MAZDA MODEL MAZDASPEED 3 Manuel du propriétaire (in French)

Black plate (417,1)
Signalement des problèmes de sécurité (Canada)
Les clients canadiens désireux de signaler une défectuosité liée à la sécurité à Transport
Canada, Defect Investigations and Recalls, peuvent appeler le numéro sans frais 1-800-
333-0510 ou contacter Transport Canada par la poste à l'adresse: Transport Canada,
ASFAD, Place de Ville Tour C, 330 Sparks Street, Ottawa ON K1A 0N5.
Pour de plus amples informations sur la sécurité routière, visiter le site Internet sur la
sécurité routière à l'adresse:
http://www.tc.gc.ca/roadsafety/menu.htm
Informations à la clientèle et signalement des problèmes de sécurité
Signalement des problèmes de sécurité
9-43
Mazda3_8V65-EC-06F_Edition3 Page417
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (418,1)
Publications d'entretien
Des publications autorisées par Mazda sont disponibles pour les propriétaires qui désirent
réaliser l'entretien ou les réparations.
Consulter le tableau ci-dessous pour les publications qui peuvent être commandées chez un
concessionnaire agréé Mazda.
Si le concessionnaire n'a pas la publication désirée, ils peuvent la commander.
NUMERO DE COMMANDE DE PUBLICATION DESCRIPTION DE PUBLICATION
9999-95-017B-07 MANUEL D'ATELIER 2007 (Anglais)
9999-MX-017B-07 MANUEL D'ATELIER 2007 (Espagnol)
9999-95-019G-07 SCHEMA DE CABLAGE 2007 (Anglais)
9999-MX-019G-07 SCHEMA DE CABLAGE 2007 (Espagnol)
9999-95-038C-07 (Etats-Unis uniquement) CONDUITE ET ENTRETIEN 2007
9999-EC-038C-07 (Canada uniquement) CONDUITE ET ENTRETIEN 2007
9999-PR-038C-07 (Puerto Rico, Mexique uniquement) CONDUITE ET ENTRETIEN 2007
q MANUEL D'ATELIER:
Couvre l'entretien et les réparations concernant le groupe motopropulseur, la carrosserie et
le châssis.
qSCHEMA DE CABLAGE:
Donne les diagrammes électriques et l'emplacement des composantes du système électrique
au complet.
qCONDUITE ET ENTRETIEN:
Ce manuel contient l'information concernant l'entretien et l'utilisation adéquats de votre
véhicule. Ceci n'est pas un manuel technique.
9-44
Informations à la clientèle et signalement des problèmes de sécurité
Publications d'entretien
Mazda3_8V65-EC-06F_Edition3 Page418
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (419,1)

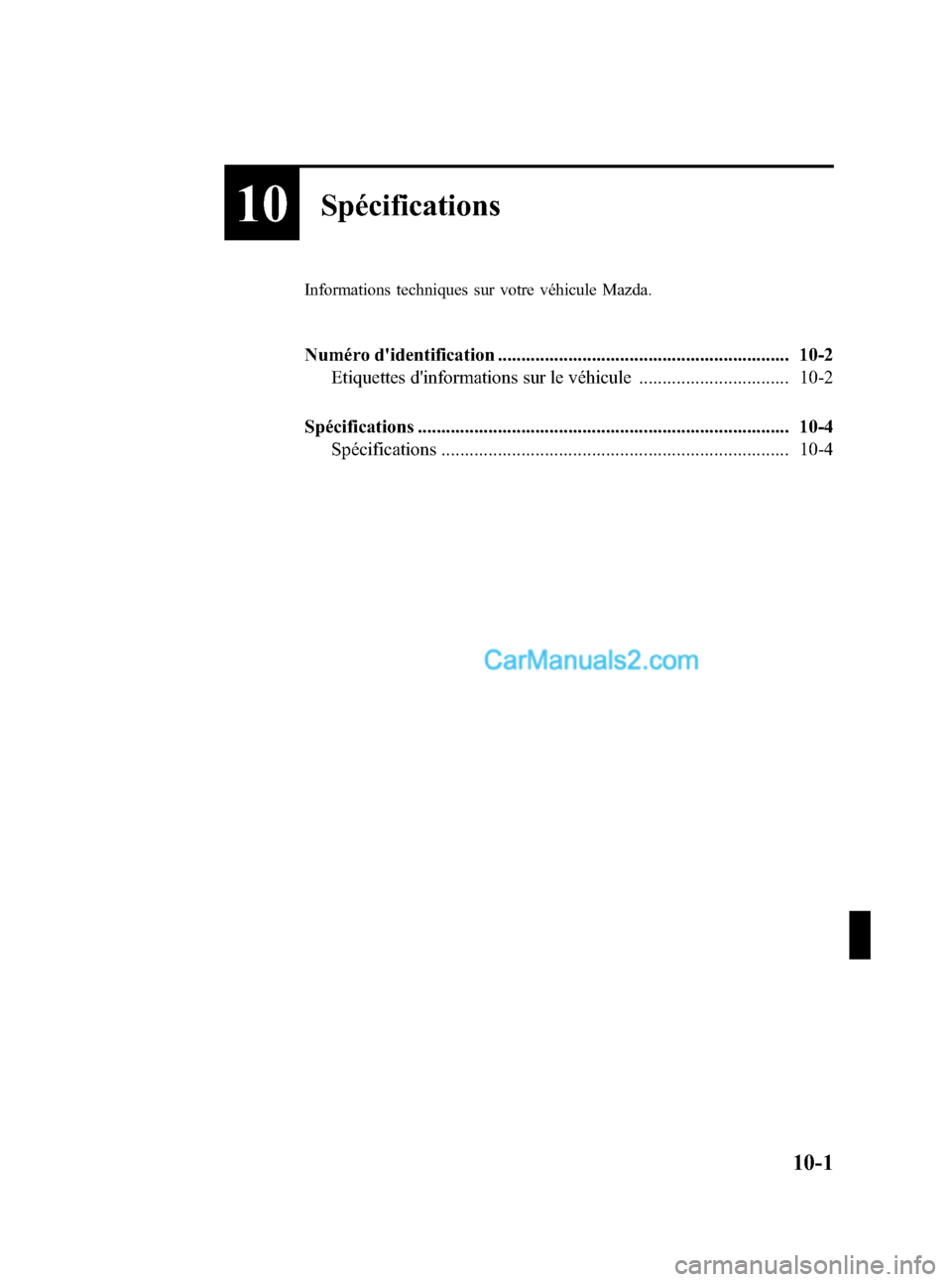

10Spécifications
Informations techniques sur votre véhicule Mazda.
Numéro d'identification .............................................................. 10-2Etiquettes d'informations sur le véhicule ................................ 10-2
Spécifications ............................................................................... 10-4 Spécifications .......................................................................... 10-4
10-1
Mazda3_8V65-EC-06F_Edition3 Page419
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (420,1)
Etiquettes d'informations
sur le véhicule
qNuméro d'identification du véhicule
Le numéro d'identification du véhicule,
l'identifie légalement. Le numéro est
gravé sur une plaque fixée au panneau
d'auvent située dans le coin gauche du
tableau de bord. Cette plaque est
facilement visible à travers le pare-brise.
qEtiquette des normes de sécurité
automobile
qNuméro du châssis
qEtiquette d'informations du
système antipollution du véhicule
Sans turbocompresseur
10-2
Numéro d'identification
Mazda3_8V65-EC-06F_Edition3 Page420
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (421,1)

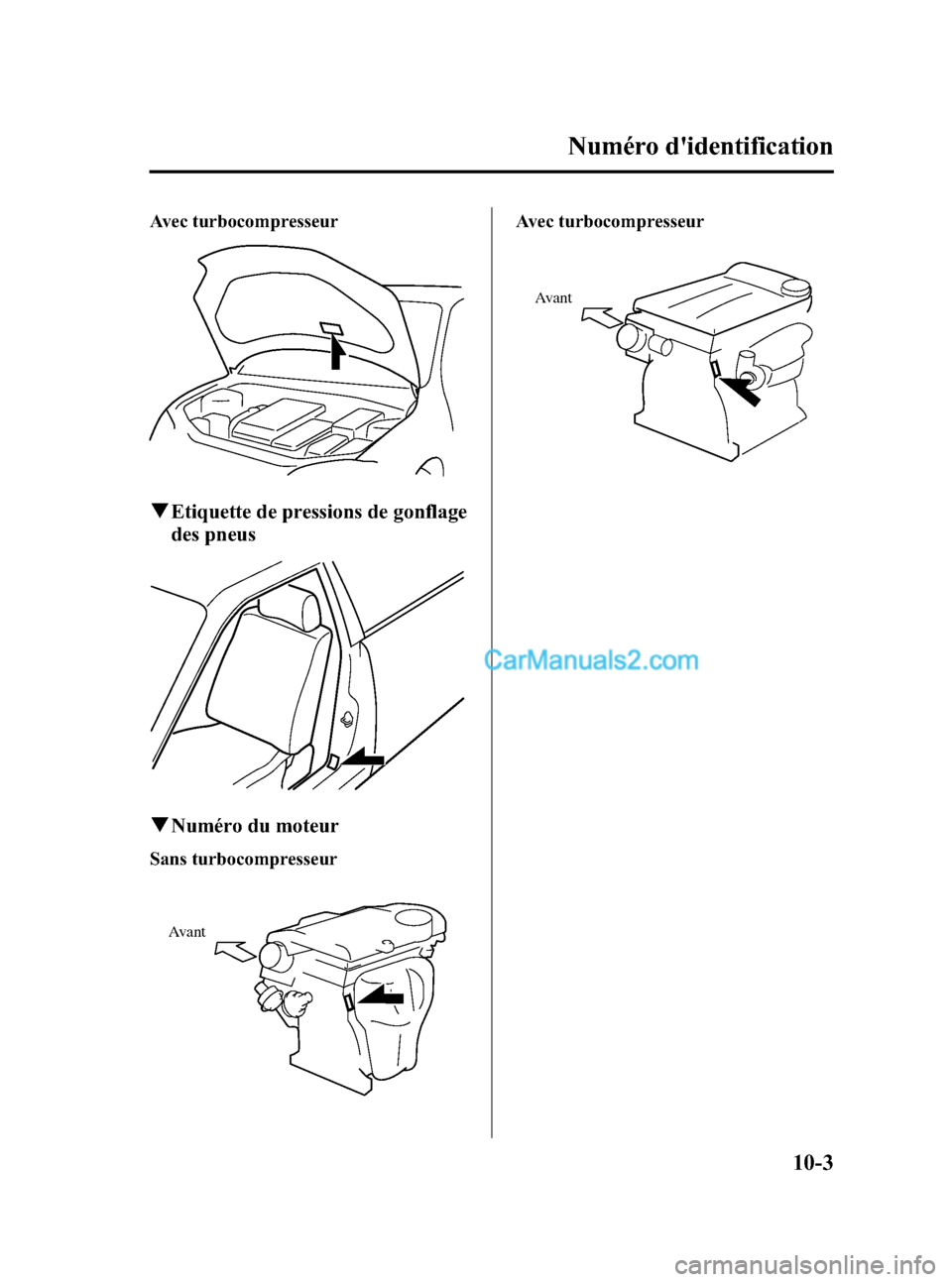

Avec turbocompresseur
qEtiquette de pressions de gonflage
des pneus
qNuméro du moteur
Sans turbocompresseur
Avant
Avec turbocompresseur
Avant
Numéro d'identification
10-3
Mazda3_8V65-EC-06F_Edition3 Page421
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (422,1)

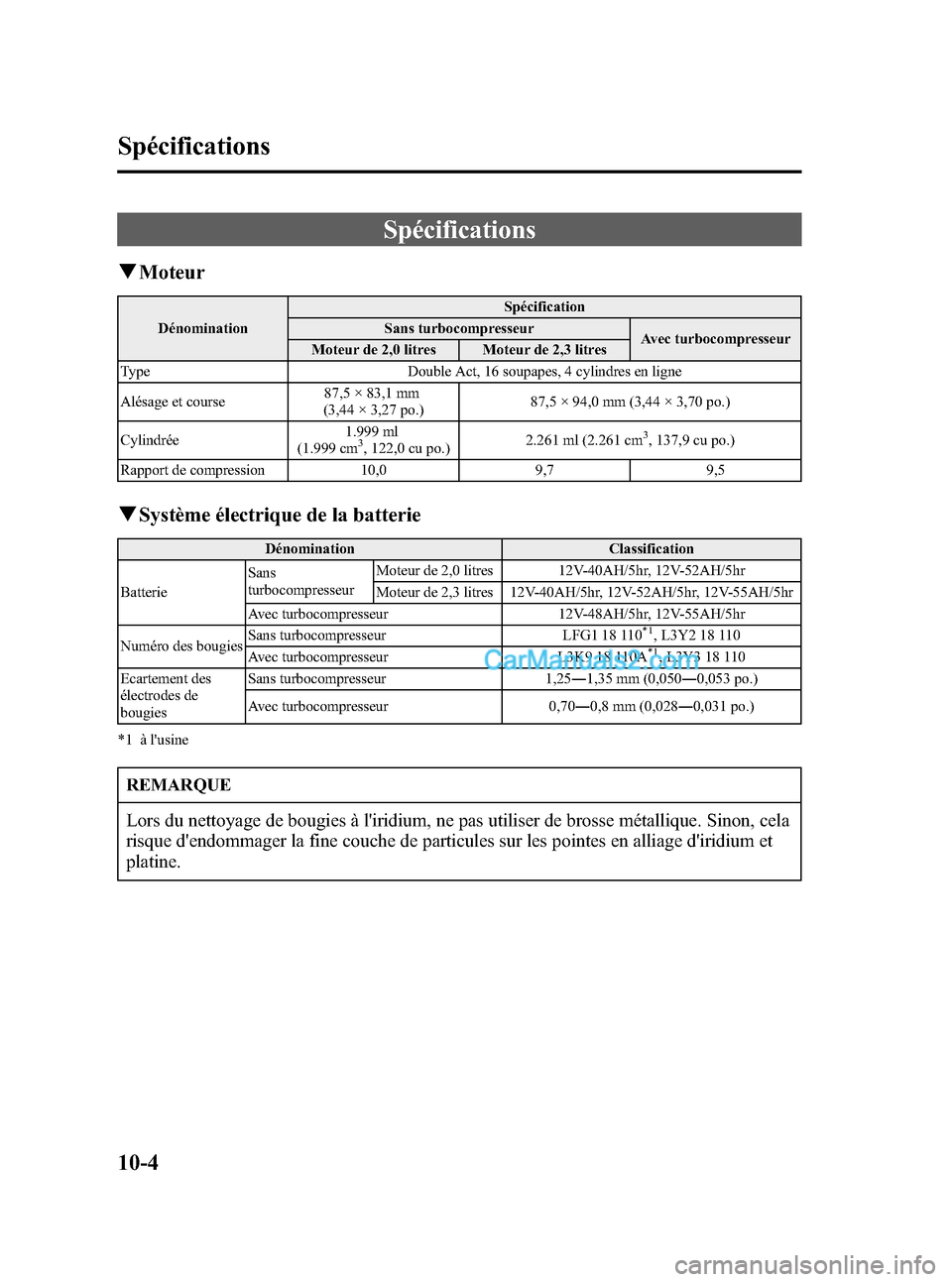

Spécifications
qMoteur
Dénomination Spécification
Sans turbocompresseur Avec turbocompresseur
Moteur de 2,0 litres Moteur de 2,3 litres
Type Double Act, 16 soupapes, 4 cylindres en ligne
Alésage et course 87,5 × 83,1 mm
(3,44 × 3,27 po.) 87,5 × 94,0 mm (3,44 × 3,70 po.)
Cylindrée 1.999 ml
(1.999 cm
3, 122,0 cu po.) 2.261 ml (2.261 cm3, 137,9 cu po.)
Rapport de compression 10,09,79,5
qSystème électrique de la batterie
Dénomination Classification
Batterie Sans
turbocompresseur Moteur de 2,0 litres 12V-40AH/5hr, 12V-52AH/5hr
Moteur de 2,3 litres 12V-40AH/5hr, 12V-52AH/5hr, 12V-55AH/5hr
Avec turbocompresseur 12V-48AH/5hr, 12V-55AH/5hr
Numéro des bougies Sans turbocompresseur
LFG1 18 110
*1, L3Y2 18 110
Avec turbocompresseur L3K9 18 110A*1, L3Y3 18 110
Ecartement des
électrodes de
bougies Sans turbocompresseur
1,25―1,35 mm (0,050 ―0,053 po.)
Avec turbocompresseur 0,70―0,8 mm (0,028 ―0,031 po.)
*1 à l'usine
REMARQUE
Lors du nettoyage de bougies à l'iridium, ne pas utiliser de brosse métallique. Sinon, cela
risque d'endommager la fine couche de particules sur les pointes en alliage d'iridium et
platine.
10-4
Spécifications
Mazda3_8V65-EC-06F_Edition3 Page422
Wednesday, September 13 2006 4:29 PM
Form No.8V65-EC-06F

Black plate (423,1)
qQualité des lubrifiants
Lubrifiant Classification
Moteur Se référer aux indices de viscosité SAE recommandés à la page
8-18.
Huile de boîte de
vitesses manuelle Sans
turbocompresseur
Toute température
API Service GL-4 ou GL-5
SAE
75W-90
Au-dessus de 10°C API Service GL-4 ou GL-5
SAE
80W-90
Avec
turbocompresseur API Service
GL-4
SAE 75W-90
Liquide de boîte de vitesses automatique ATF M-V
Liquide de direction assistée ATF M-III ou l'équivalent (ex. Dexron® III)
Liquide de frein/embrayage SAE J1703 ou FMVSS116 DOT-3
qContenances
(Quantités approximatives)
Dénomination Capacité
Huile moteur Sans turbocompresseur
Avec remplacement du
filtre à huile
4,3 litres (4,5 US qt, 3,8 Imp qt)
Sans remplacement du
filtre à huile 3,9 litres (4,1 US qt, 3,4 Imp qt)
Avec turbocompresseur Avec remplacement du
filtre à huile
5,7 litres (6,0 US qt, 5,0 Imp qt)
Sans remplacement du
filtre à huile 5,3 litres (5,6 US qt, 4,7 Imp qt)
Liquide de refroidissement 7,5 litres (7,9 US qt, 6,6 Imp qt)
Huile de boîte de vitesses
manuelle Sans turbocompresseur
2,87 litres
(3,03 US qt, 2,53 Imp qt)
Avec turbocompresseur 2,5 litres (2,6 US qt, 2,2 Imp qt)
Liquide de boîte de
vitesses automatique Boîte de vitesses 4 vitesses
7,2 litres (7,6 US qt, 6,3 Imp qt)
Boîte de vitesses 5 vitesses 8,14 litres
(8,60 US qt, 7,16 Imp qt)
Réservoir de carburant 55,0 litres
(14,5 US gal, 12,1 Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
Spécifications
10-5
Mazda3_8V65-EC-06F_Edition3 Page423
Wednesday, September 13 2006 4:29 PM
Form No.8V65-EC-06F

Black plate (424,1)
qDimensions
Dénomination Modèle
4 portes 5 portes
Longueur hors
tout Sans
turbocompres-
seur
TYPE STANDARD
4.505 mm (177,4 po.)―
TYPE SPORTY 4.510 mm (177,6 po.) 4.490 mm (176,8 po.)
Avec turbocompresseur ―4.490 mm (176,8 po.)
Largeur hors
tout Sans
turbocompres-
seur
Sans moulure latérale
1.745 mm (68,7 po.) 1.745 mm (68,7 po.)
Avec moulure latérale 1.755 mm (69,1 po.) 1.755 mm (69,1 po.)
Avec turbocompresseur ―1.765 mm (69,5 po.)
Hauteur hors tout 1.465 mm (57,7 po.) 1.465 mm (57,7 po.)
Voie avant Sans turbocompresseur
1.530 mm (60,2 po.) 1.530 mm (60,2 po.)
Avec turbocompresseur ―1.535 mm (60,4 po.)
Voie arrière Sans turbocompresseur
1.515 mm (59,6 po.) 1.515 mm (59,6 po.)
Avec turbocompresseur ―1.525 mm (60,0 po.)
Empattement 2.640 mm (103,9 po.) 2.640 mm (103,9 po.)
qPoids
4 portes
Moteur de 2,0 litres
Dénomination Poids
Boîte de vitesses manuelle Boîte de vitesses
automatique
PNBV (Poids nominal brut du véhicule) 1.719 kg (3.790 lb) 1.733 kg (3.821 lb)
PNBE (Poids nominal brut sur l'essieu) Avant 919 kg (2.026 lb)
983 kg (2.068 lb)
Arrière 800 kg (1.764 lb) 795 kg (1.753 lb)
Moteur de 2,3 litres
Dénomination Poids
Boîte de vitesses manuelle Boîte de vitesses
automatique
PNBV (Poids nominal brut du véhicule) 1.764 kg (3.889 lb) 1.792 kg (3.951 lb)
PNBE (Poids nominal brut sur l'essieu) Avant 955 kg (2.105 lb)
981 kg (2.163 lb)
Arrière 812 kg (1.790 lb) 811 kg (1.788 lb)
10-6
Spécifications
Mazda3_8V65-EC-06F_Edition3 Page424
Wednesday, September 13 2006 4:29 PM
Form No.8V65-EC-06F
