2007 MAZDA MODEL MAZDASPEED 3 Manuel du propriétaire (in French)

Black plate (329,1)
Liquide de direction assistée
qVérification du niveau de liquide
de direction assistée
ATTENTION
Pour éviter d'endommager la pompe de
direction assistée, ne pas utiliser le
véhicule pour de longues périodes si le
niveau de liquide de direction assistée
est bas.
REMARQUE
Utiliser le liquide de direction assistée
spécifié (page 10-5).
Vérifier le niveau du liquide dans le
réservoir à chaque changement d'huile,
avec le moteur arrêté et froid. Ajouter du
liquide au besoin; il n'est pas nécessaire
de changer le liquide périodiquement.
Sans turbocompresseur
Avec turbocompresseur
Le niveau doit se trouver entre les repères
MAX et MIN.
Vérifier les durites et tuyaux pour fuites
ou dommages.
Si une réparation est requise, s'adresser à
un concessionnaire agréé Mazda.
Entretien
Entretien réalisable par le propriétaire
8-25
Mazda3_8V65-EC-06F_Edition3 Page329
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (330,1)

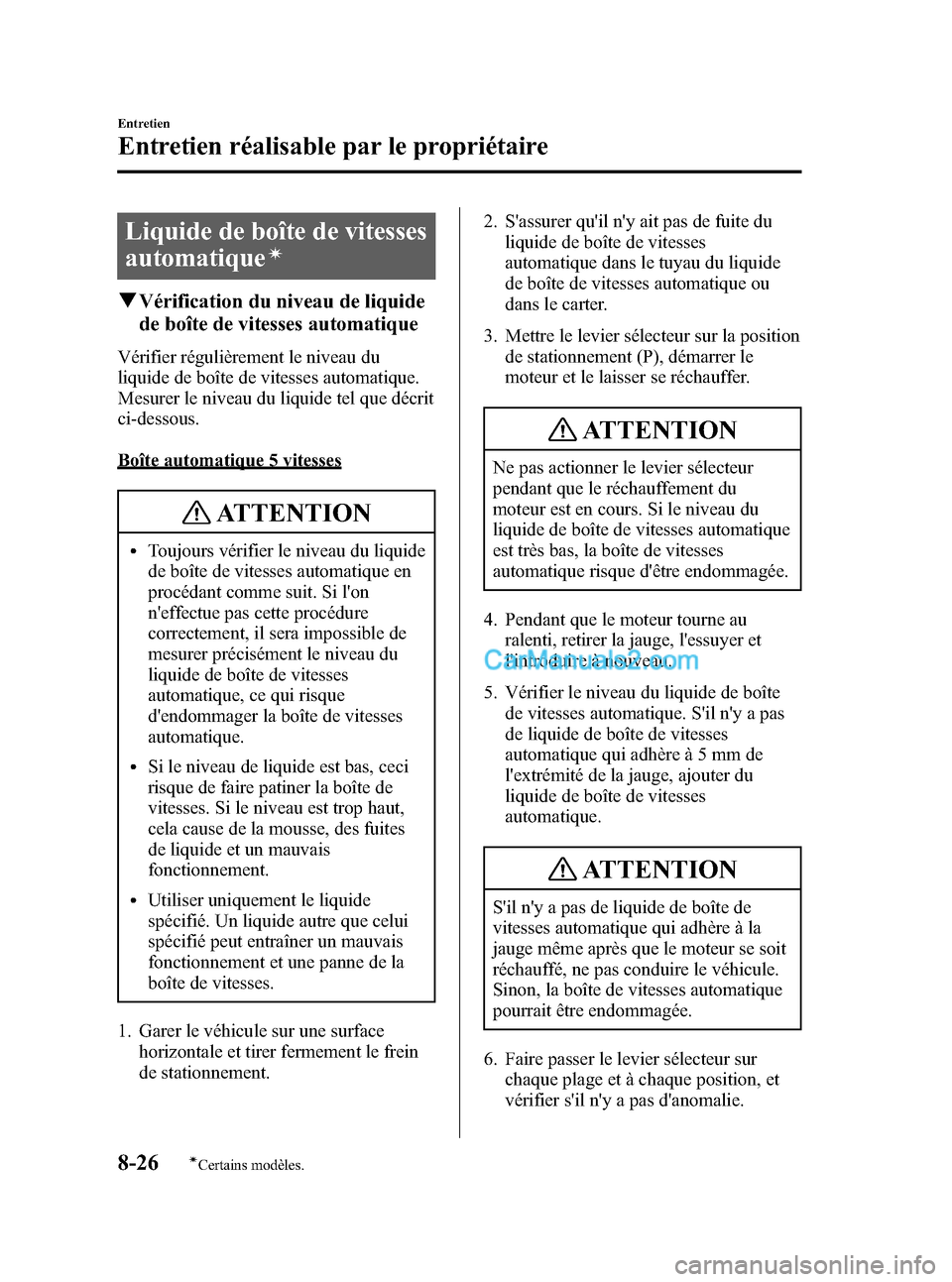

Liquide de boîte de vitesses
automatique
í
qVérification du niveau de liquide
de boîte de vitesses automatique
Vérifier régulièrement le niveau du
liquide de boîte de vitesses automatique.
Mesurer le niveau du liquide tel que décrit
ci-dessous.
Boîte automatique 5 vitesses
ATTENTION
lToujours vérifier le niveau du liquide
de boîte de vitesses automatique en
procédant comme suit. Si l'on
n'effectue pas cette procédure
correctement, il sera impossible de
mesurer précisément le niveau du
liquide de boîte de vitesses
automatique, ce qui risque
d'endommager la boîte de vitesses
automatique.
lSi le niveau de liquide est bas, ceci
risque de faire patiner la boîte de
vitesses. Si le niveau est trop haut,
cela cause de la mousse, des fuites
de liquide et un mauvais
fonctionnement.
lUtiliser uniquement le liquide
spécifié. Un liquide autre que celui
spécifié peut entraîner un mauvais
fonctionnement et une panne de la
boîte de vitesses.
1. Garer le véhicule sur une surface horizontale et tirer fermement le frein
de stationnement. 2. S'assurer qu'il n'y ait pas de fuite du
liquide de boîte de vitesses
automatique dans le tuyau du liquide
de boîte de vitesses automatique ou
dans le carter.
3. Mettre le levier sélecteur sur la position de stationnement (P), démarrer le
moteur et le laisser se réchauffer.
ATTENTION
Ne pas actionner le levier sélecteur
pendant que le réchauffement du
moteur est en cours. Si le niveau du
liquide de boîte de vitesses automatique
est très bas, la boîte de vitesses
automatique risque d'être endommagée.
4. Pendant que le moteur tourne au ralenti, retirer la jauge, l'essuyer et
l'introduire à nouveau.
5. Vérifier le niveau du liquide de boîte de vitesses automatique. S'il n'y a pas
de liquide de boîte de vitesses
automatique qui adhère à 5 mm de
l'extrémité de la jauge, ajouter du
liquide de boîte de vitesses
automatique.
ATTENTION
S'il n'y a pas de liquide de boîte de
vitesses automatique qui adhère à la
jauge même après que le moteur se soit
réchauffé, ne pas conduire le véhicule.
Sinon, la boîte de vitesses automatique
pourrait être endommagée.
6. Faire passer le levier sélecteur sur chaque plage et à chaque position, et
vérifier s'il n'y a pas d'anomalie.
8-26
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
Mazda3_8V65-EC-06F_Edition3 Page330
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (331,1)

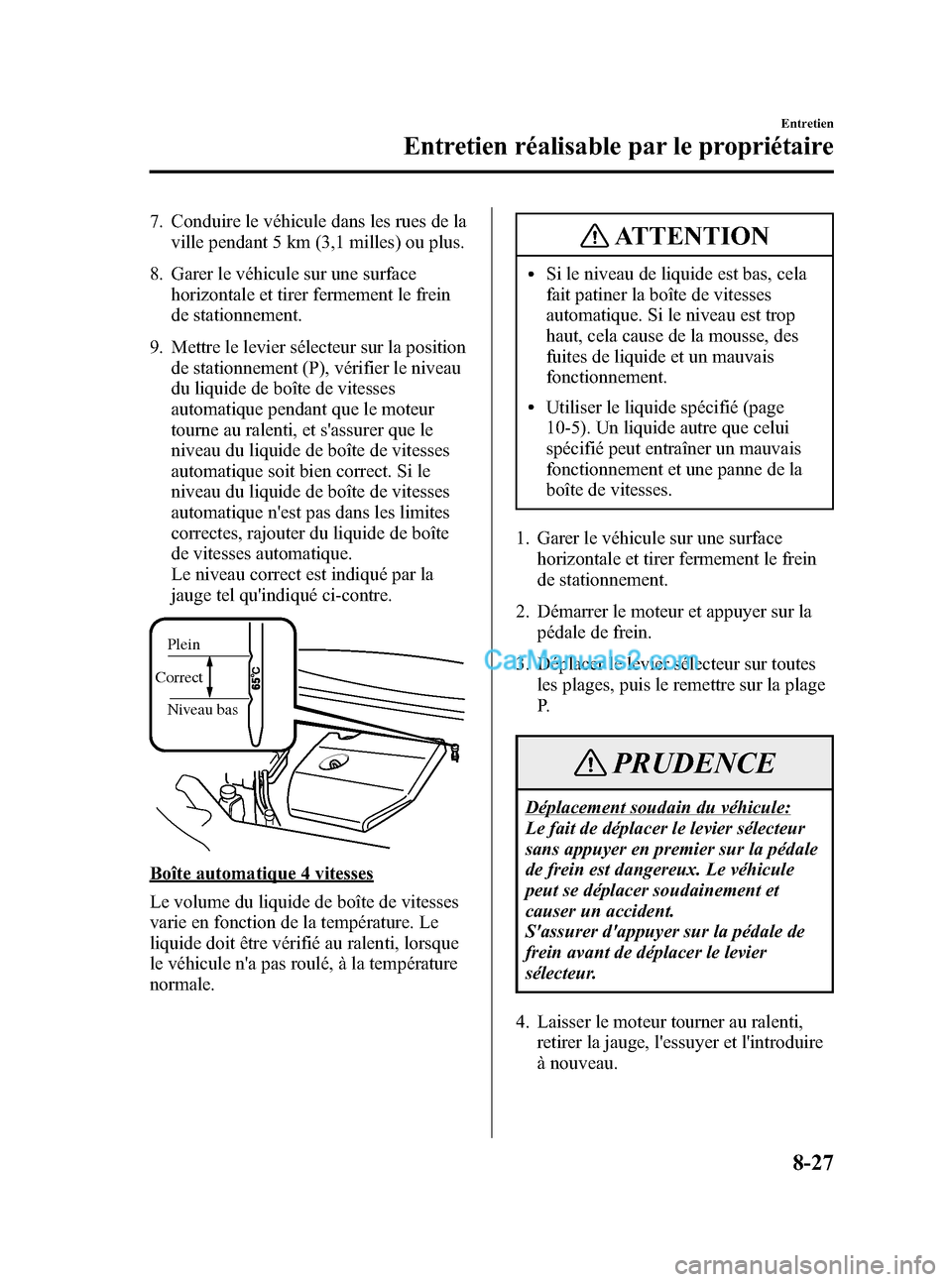

7. Conduire le véhicule dans les rues de laville pendant 5 km (3,1 milles) ou plus.
8. Garer le véhicule sur une surface horizontale et tirer fermement le frein
de stationnement.
9. Mettre le levier sélecteur sur la position de stationnement (P), vérifier le niveau
du liquide de boîte de vitesses
automatique pendant que le moteur
tourne au ralenti, et s'assurer que le
niveau du liquide de boîte de vitesses
automatique soit bien correct. Si le
niveau du liquide de boîte de vitesses
automatique n'est pas dans les limites
correctes, rajouter du liquide de boîte
de vitesses automatique.
Le niveau correct est indiqué par la
jauge tel qu'indiqué ci-contre.
Plein
Correct Niveau bas
Boîte automatique 4 vitesses
Le volume du liquide de boîte de vitesses
varie en fonction de la température. Le
liquide doit être vérifié au ralenti, lorsque
le véhicule n'a pas roulé, à la température
normale.
ATTENTION
lSi le niveau de liquide est bas, cela
fait patiner la boîte de vitesses
automatique. Si le niveau est trop
haut, cela cause de la mousse, des
fuites de liquide et un mauvais
fonctionnement.
lUtiliser le liquide spécifié (page
10-5). Un liquide autre que celui
spécifié peut entraîner un mauvais
fonctionnement et une panne de la
boîte de vitesses.
1. Garer le véhicule sur une surface horizontale et tirer fermement le frein
de stationnement.
2. Démarrer le moteur et appuyer sur la pédale de frein.
3. Déplacer le levier sélecteur sur toutes les plages, puis le remettre sur la plage
P.
PRUDENCE
Déplacement soudain du véhicule:
Le fait de déplacer le levier sélecteur
sans appuyer en premier sur la pédale
de frein est dangereux. Le véhicule
peut se déplacer soudainement et
causer un accident.
S'assurer d'appuyer sur la pédale de
frein avant de déplacer le levier
sélecteur.
4. Laisser le moteur tourner au ralenti, retirer la jauge, l'essuyer et l'introduire
à nouveau.
Entretien
Entretien réalisable par le propriétaire
8-27
Mazda3_8V65-EC-06F_Edition3 Page331
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (332,1)

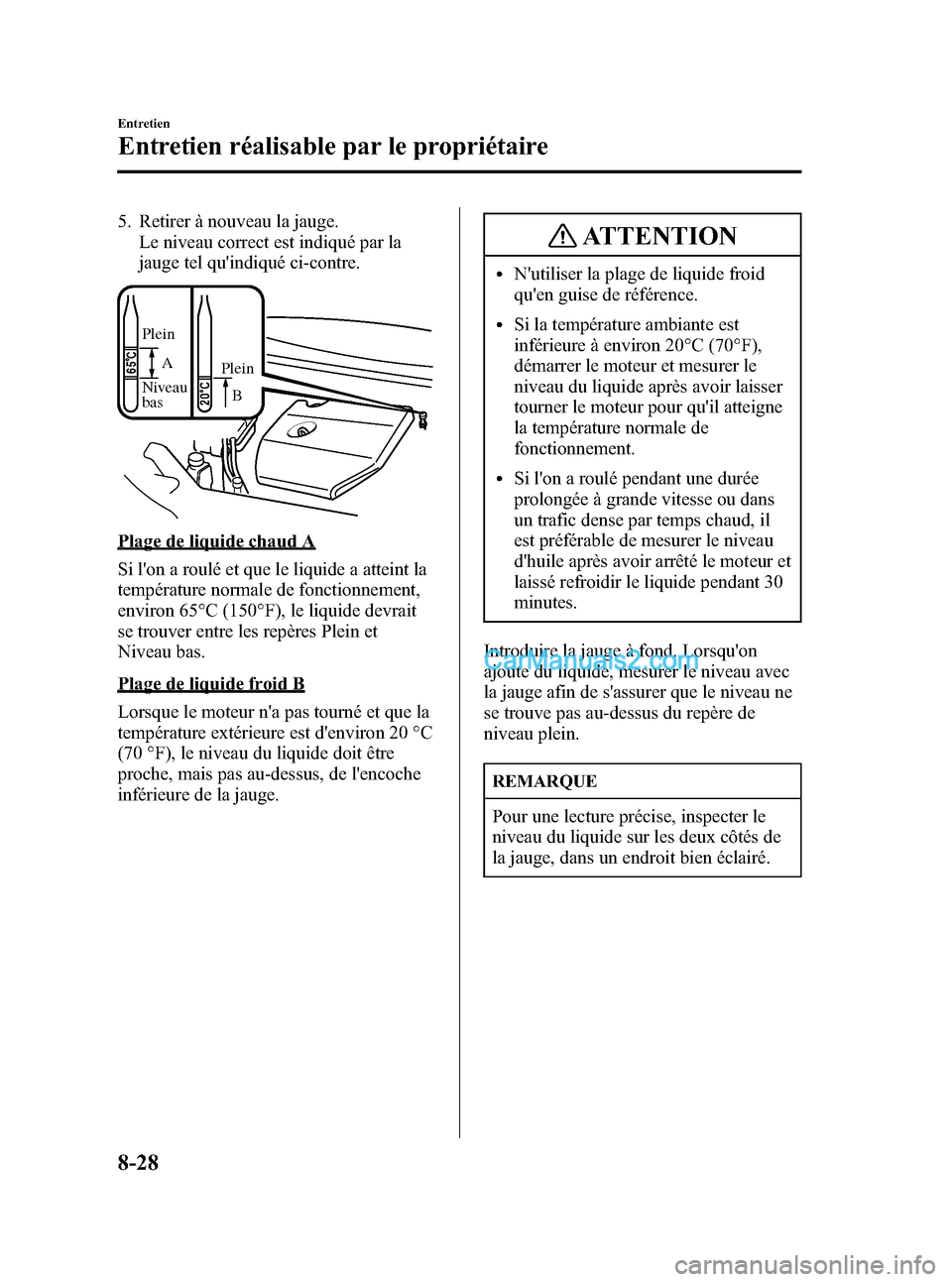

5. Retirer à nouveau la jauge.Le niveau correct est indiqué par la
jauge tel qu'indiqué ci-contre.
A
Plein
B
Plein
Niveau
bas
Plage de liquide chaud A
Si l'on a roulé et que le liquide a atteint la
température normale de fonctionnement,
environ 65°C (150°F), le liquide devrait
se trouver entre les repères Plein et
Niveau bas.
Plage de liquide froid B
Lorsque le moteur n'a pas tourné et que la
température extérieure est d'environ 20 °C
(70 °F), le niveau du liquide doit être
proche, mais pas au-dessus, de l'encoche
inférieure de la jauge.
ATTENTION
lN'utiliser la plage de liquide froid
qu'en guise de référence.
lSi la température ambiante est
inférieure à environ 20°C (70°F),
démarrer le moteur et mesurer le
niveau du liquide après avoir laisser
tourner le moteur pour qu'il atteigne
la température normale de
fonctionnement.
lSi l'on a roulé pendant une durée
prolongée à grande vitesse ou dans
un trafic dense par temps chaud, il
est préférable de mesurer le niveau
d'huile après avoir arrêté le moteur et
laissé refroidir le liquide pendant 30
minutes.
Introduire la jauge à fond. Lorsqu'on
ajoute du liquide, mesurer le niveau avec
la jauge afin de s'assurer que le niveau ne
se trouve pas au-dessus du repère de
niveau plein.
REMARQUE
Pour une lecture précise, inspecter le
niveau du liquide sur les deux côtés de
la jauge, dans un endroit bien éclairé.
8-28
Entretien
Entretien réalisable par le propriétaire
Mazda3_8V65-EC-06F_Edition3 Page332
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (333,1)

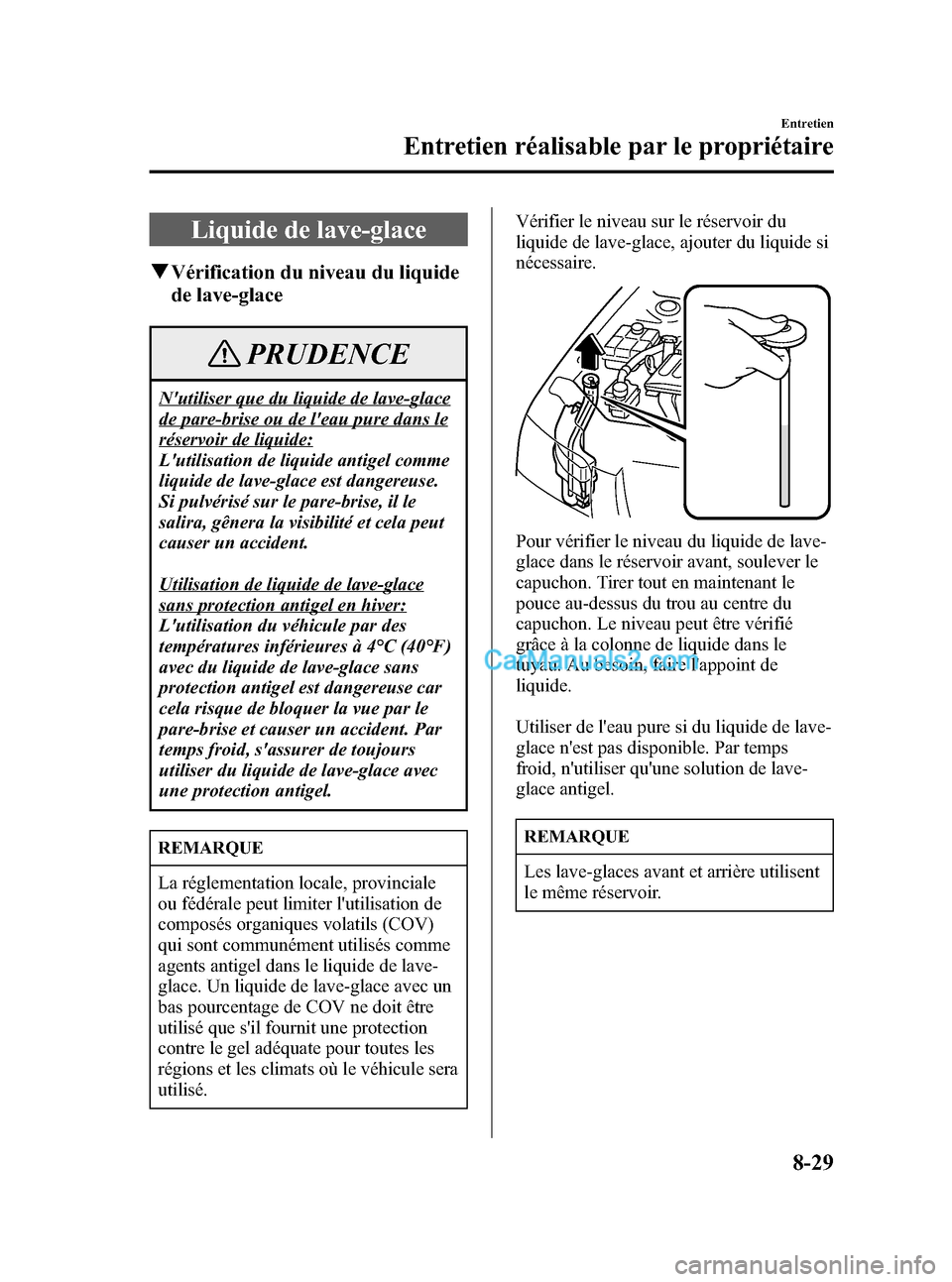

Liquide de lave-glace
qVérification du niveau du liquide
de lave-glace
PRUDENCE
N'utiliser que du liquide de lave-glace
de pare-brise ou de l'eau pure dans le
réservoir de liquide:
L'utilisation de liquide antigel comme
liquide de lave-glace est dangereuse.
Si pulvérisé sur le pare-brise, il le
salira, gênera la visibilité et cela peut
causer un accident.
Utilisation de liquide de lave-glace
sans protection antigel en hiver:
L'utilisation du véhicule par des
températures inférieures à 4°C (40°F)
avec du liquide de lave-glace sans
protection antigel est dangereuse car
cela risque de bloquer la vue par le
pare-brise et causer un accident. Par
temps froid, s'assurer de toujours
utiliser du liquide de lave-glace avec
une protection antigel.
REMARQUE
La réglementation locale, provinciale
ou fédérale peut limiter l'utilisation de
composés organiques volatils (COV)
qui sont communément utilisés comme
agents antigel dans le liquide de lave-
glace. Un liquide de lave-glace avec un
bas pourcentage de COV ne doit être
utilisé que s'il fournit une protection
contre le gel adéquate pour toutes les
régions et les climats où le véhicule sera
utilisé. Vérifier le niveau sur le réservoir du
liquide de lave-glace, ajouter du liquide si
nécessaire.
Pour vérifier le niveau du liquide de lave-
glace dans le réservoir avant, soulever le
capuchon. Tirer tout en maintenant le
pouce au-dessus du trou au centre du
capuchon. Le niveau peut être vérifié
grâce à la colonne de liquide dans le
tuyau. Au besoin, faire l'appoint de
liquide.
Utiliser de l'eau pure si du liquide de lave-
glace n'est pas disponible. Par temps
froid, n'utiliser qu'une solution de lave-
glace antigel.
REMARQUE
Les lave-glaces avant et arrière utilisent
le même réservoir.
Entretien
Entretien réalisable par le propriétaire
8-29
Mazda3_8V65-EC-06F_Edition3 Page333
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (334,1)

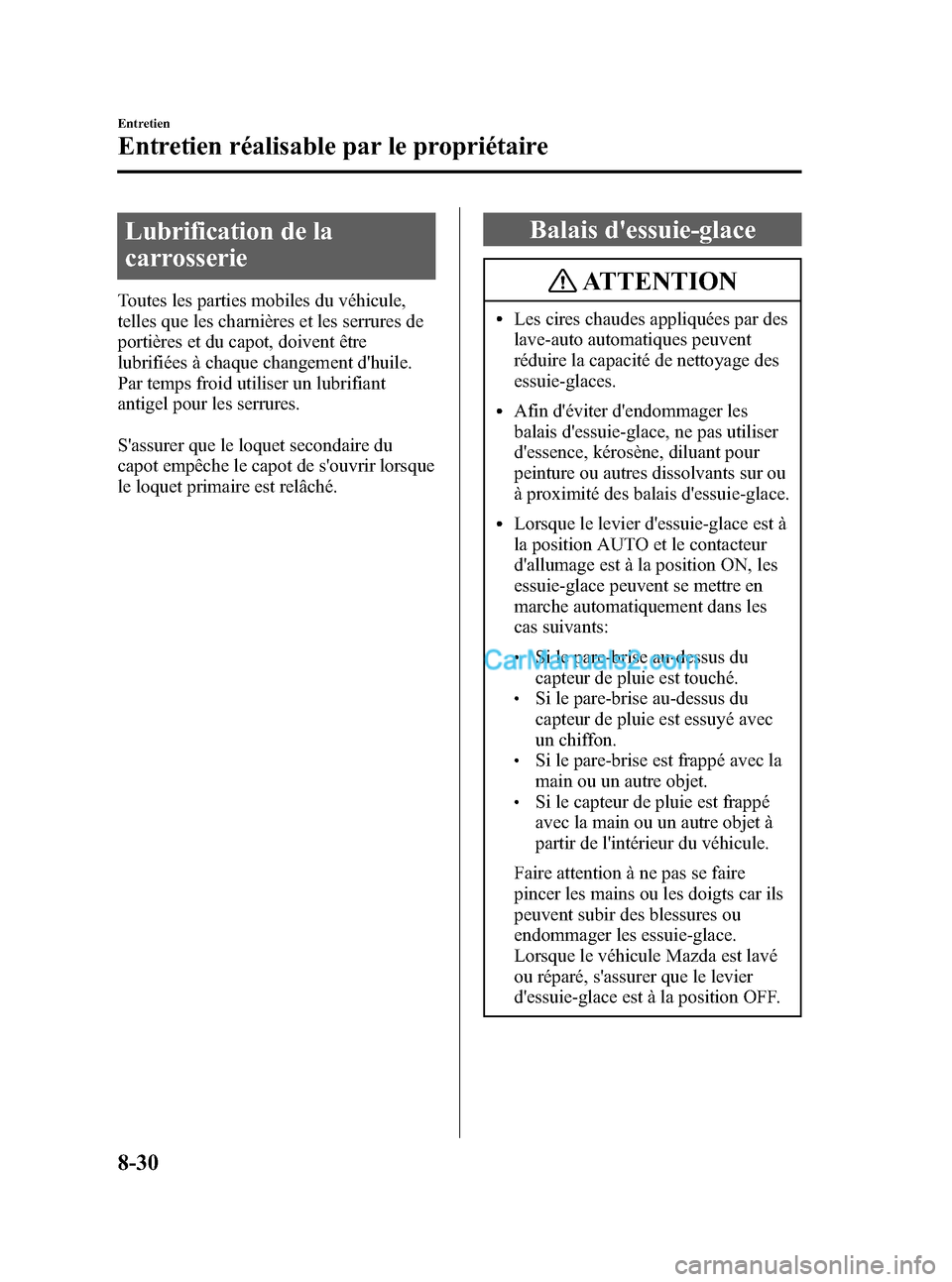

Lubrification de la
carrosserie
Toutes les parties mobiles du véhicule,
telles que les charnières et les serrures de
portières et du capot, doivent être
lubrifiées à chaque changement d'huile.
Par temps froid utiliser un lubrifiant
antigel pour les serrures.
S'assurer que le loquet secondaire du
capot empêche le capot de s'ouvrir lorsque
le loquet primaire est relâché.
Balais d'essuie-glace
ATTENTION
lLes cires chaudes appliquées par des
lave-auto automatiques peuvent
réduire la capacité de nettoyage des
essuie-glaces.
lAfin d'éviter d'endommager les
balais d'essuie-glace, ne pas utiliser
d'essence, kérosène, diluant pour
peinture ou autres dissolvants sur ou
à proximité des balais d'essuie-glace.
lLorsque le levier d'essuie-glace est à
la position AUTO et le contacteur
d'allumage est à la position ON, les
essuie-glace peuvent se mettre en
marche automatiquement dans les
cas suivants:
lSi le pare-brise au-dessus du
capteur de pluie est touché.
lSi le pare-brise au-dessus du
capteur de pluie est essuyé avec
un chiffon.
lSi le pare-brise est frappé avec la
main ou un autre objet.
lSi le capteur de pluie est frappé
avec la main ou un autre objet à
partir de l'intérieur du véhicule.
Faire attention à ne pas se faire
pincer les mains ou les doigts car ils
peuvent subir des blessures ou
endommager les essuie-glace.
Lorsque le véhicule Mazda est lavé
ou réparé, s'assurer que le levier
d'essuie-glace est à la position OFF.
8-30
Entretien
Entretien réalisable par le propriétaire
Mazda3_8V65-EC-06F_Edition3 Page334
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (335,1)

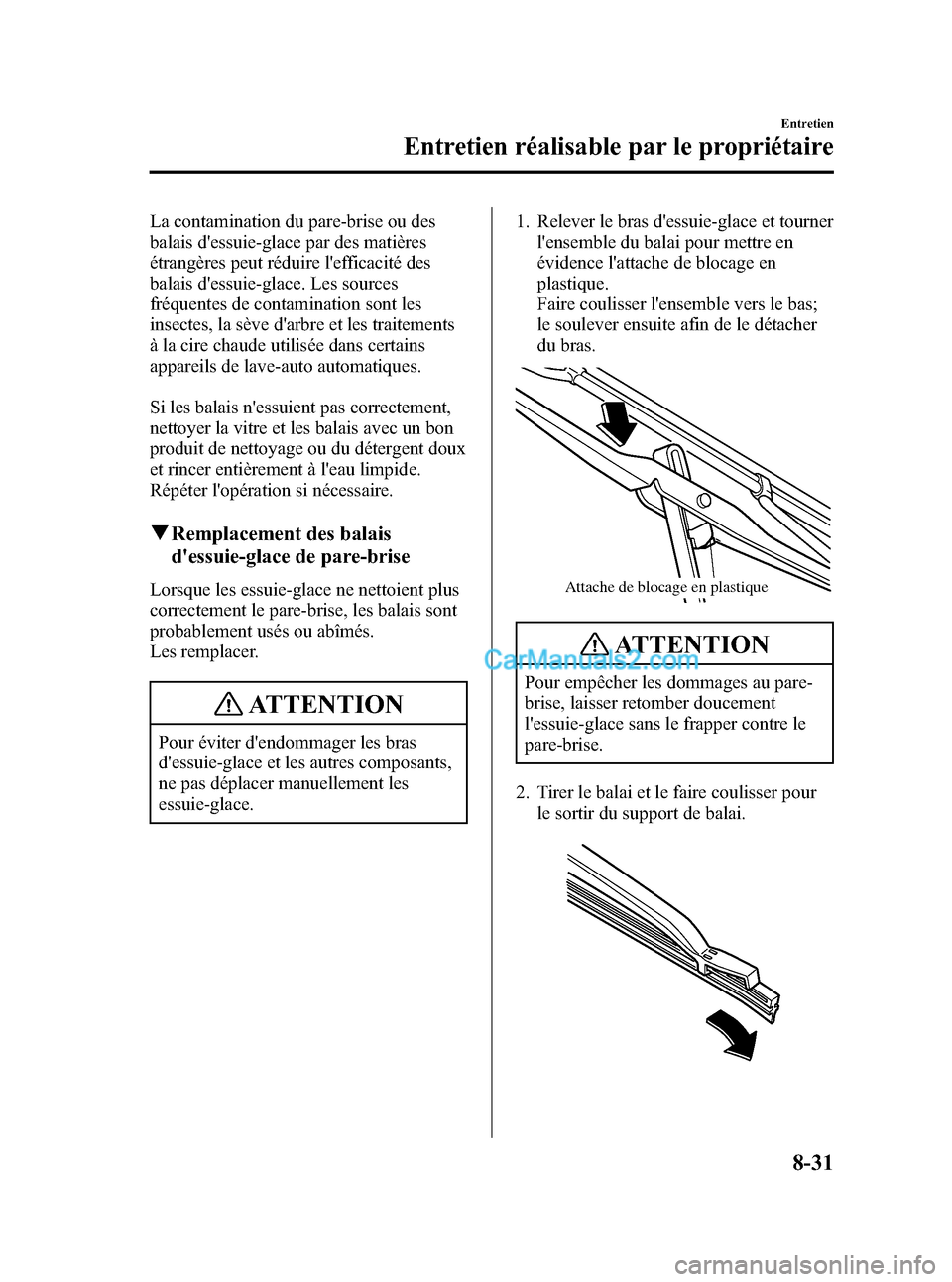

La contamination du pare-brise ou des
balais d'essuie-glace par des matières
étrangères peut réduire l'efficacité des
balais d'essuie-glace. Les sources
fréquentes de contamination sont les
insectes, la sève d'arbre et les traitements
à la cire chaude utilisée dans certains
appareils de lave-auto automatiques.
Si les balais n'essuient pas correctement,
nettoyer la vitre et les balais avec un bon
produit de nettoyage ou du détergent doux
et rincer entièrement à l'eau limpide.
Répéter l'opération si nécessaire.
qRemplacement des balais
d'essuie-glace de pare-brise
Lorsque les essuie-glace ne nettoient plus
correctement le pare-brise, les balais sont
probablement usés ou abîmés.
Les remplacer.
ATTENTION
Pour éviter d'endommager les bras
d'essuie-glace et les autres composants,
ne pas déplacer manuellement les
essuie-glace. 1. Relever le bras d'essuie-glace et tourner
l'ensemble du balai pour mettre en
évidence l'attache de blocage en
plastique.
Faire coulisser l'ensemble vers le bas;
le soulever ensuite afin de le détacher
du bras.
Attache de blocage en plastique
ATTENTION
Pour empêcher les dommages au pare-
brise, laisser retomber doucement
l'essuie-glace sans le frapper contre le
pare-brise.
2. Tirer le balai et le faire coulisser pour le sortir du support de balai.
Entretien
Entretien réalisable par le propriétaire
8-31
Mazda3_8V65-EC-06F_Edition3 Page335
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (336,1)
3. Retirer la barre métallique de chaquecaoutchouc du balai d'essuie-glace, et
les monter sur le balai neuf.
ATTENTION
lNe pas plier ou jeter la barre
métallique. Elles doivent être
réutilisées.
lSi les barres métalliques sont
inversées, l'efficacité des balais
d'essuie-glace risque de diminuer.
Dès lors, ne pas utiliser la barre
métallique côté conducteur sur les
balais côté passager, ou vice versa.
lS'assurer de réinstaller la barre
métallique dans le nouveau
caoutchouc de balai de sorte que la
courbure soit la même que celle du
caoutchouc retiré. 4. Introduire prudemment un caoutchouc
de balai neuf.
Installer l'ensemble du balai dans
l'ordre inverse de celui du retrait.
qRemplacement du balai d'essuie-
glace de lunette arrière (5 portes)
Lorsque l'essuie-glace ne nettoie plus
correctement la lunette arrière, le balai est
probablement usé ou abîmé.
Le remplacer.
ATTENTION
Pour éviter d'endommager le bras
d'essuie-glace et les autres composants,
ne pas déplacer manuellement l'essuie-
glace.
8-32
Entretien
Entretien réalisable par le propriétaire
Mazda3_8V65-EC-06F_Edition3 Page336
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F
