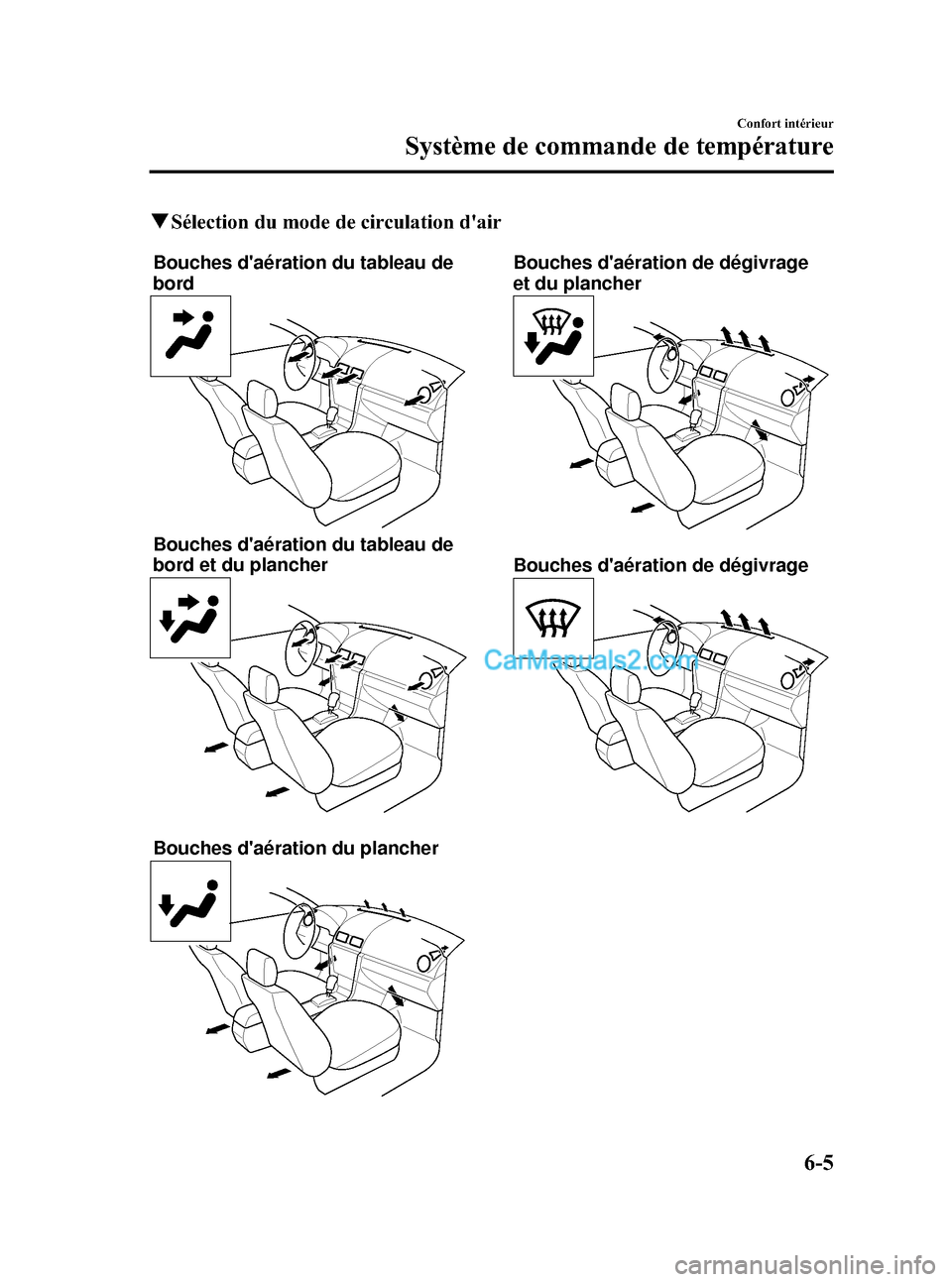

qSélection du mode de circulation d'air
Bouches d'aération du plancher Bouches d'aération du tableau de
bord et du plancher Bouches d'aération du tableau de
bord Bouches d'aération de dégivrage
et du plancher
Bouches d'aération de dégivrage
Confort intérieur
Système de commande de température
6-5
Mazda3_8V65-EC-06F_Edition3 Page209
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (210,1)

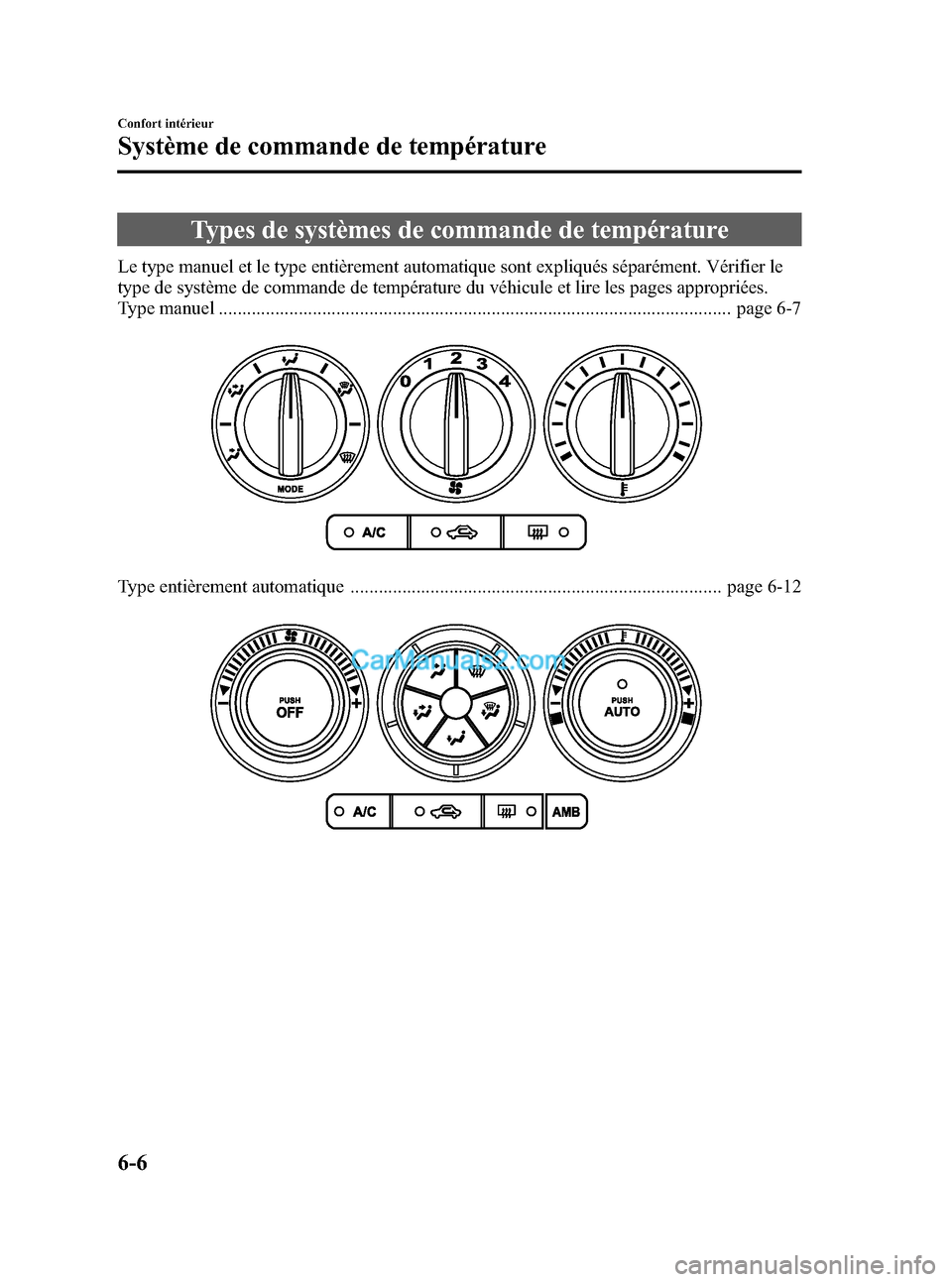

Types de systèmes de commande de température
Le type manuel et le type entièrement automatique sont expliqués séparément. Vérifier le
type de système de commande de température du véhicule et lire les pages appropriées.
Type manuel ............................................................................................................. page 6-7
Type entièrement automatique ............................................................................... page 6-12
6-6
Confort intérieur
Système de commande de température
Mazda3_8V65-EC-06F_Edition3 Page210
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (211,1)

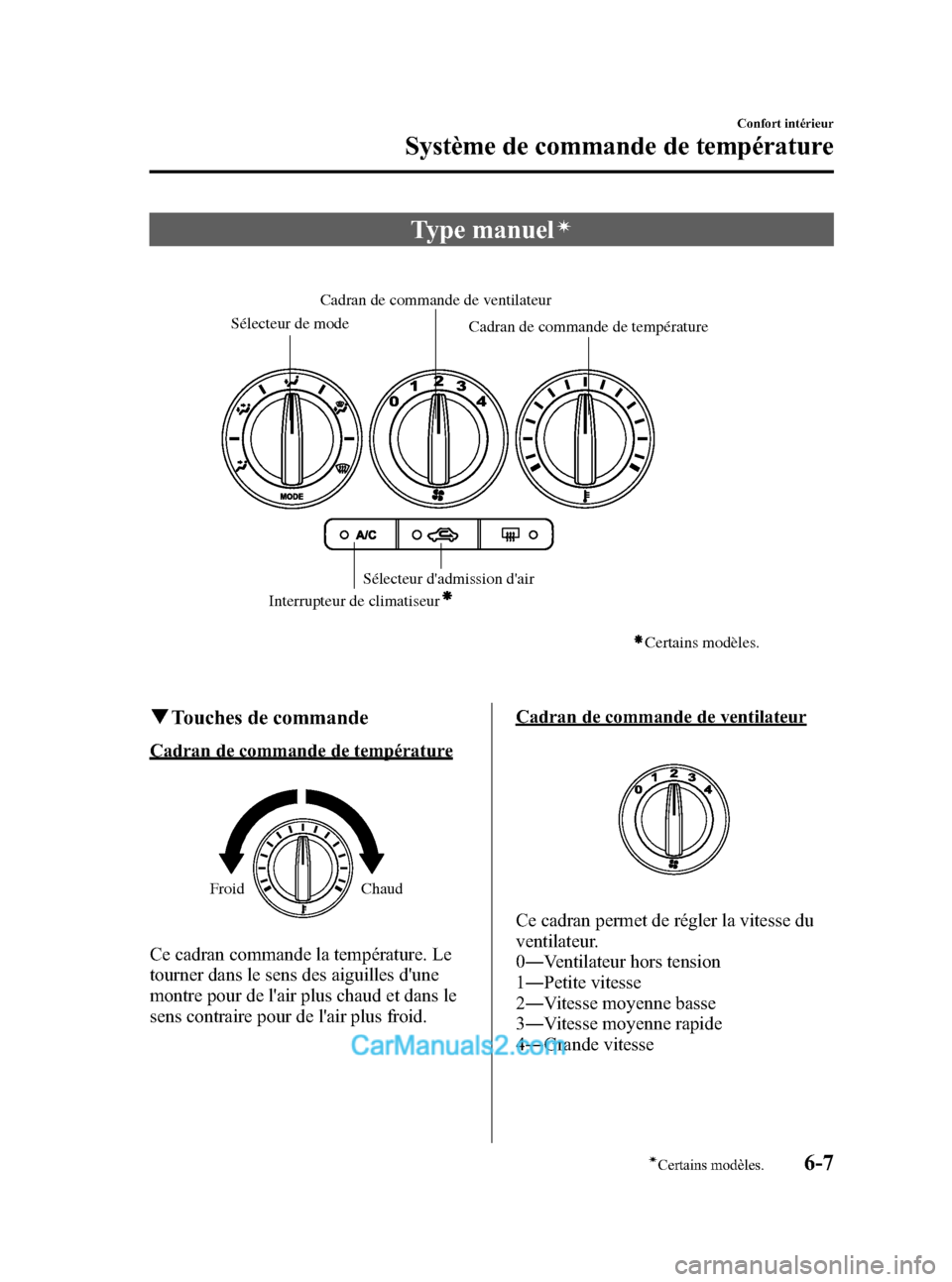

Type manuelí
Sélecteur d'admission d'air
Interrupteur de climatiseur
Sélecteur de mode
Cadran de commande de température
Cadran de commande de ventilateur
Certains modèles.
q
Touches de commande
Cadran de commande de température
Froid Chaud
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d'une
montre pour de l'air plus chaud et dans le
sens contraire pour de l'air plus froid.
Cadran de commande de ventilateur
Ce cadran permet de régler la vitesse du
ventilateur.
0― Ventilateur hors tension
1 ― Petite vitesse
2 ― Vitesse moyenne basse
3 ― Vitesse moyenne rapide
4 ― Grande vitesse
Confort intérieur
Système de commande de température
6-7íCertains modèles.
Mazda3_8V65-EC-06F_Edition3 Page211
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (212,1)
Sélecteur de mode
Tourner le sélecteur de mode pour
sélectionner le mode de débit d'air (page
6-5).
REMARQUE
lS'il est nécessaire d'ajuster
légèrement le débit d'air, placer le
sélecteur de mode à
.
lPar exemple, lorsque le sélecteur de
mode est à la position
entre les
positions
et, le débit d'air des
bouches d'aération du plancher est
moindre qu'à la position
.
Interrupteur de climatiseurí
Appuyer sur l'interrupteur de climatiseur
pour mettre le climatiseur sous tension. Le
témoin s'allume sur l'interrupteur lorsque
le cadran de commande du ventilateur est
sur la position 1, 2, 3 ou 4.
Appuyer de nouveau sur l'interrupteur
pour mettre le climatiseur hors tension.
REMARQUE
Le climatiseur peut ne pas fonctionner
si la température extérieure est près de
0 °C (32 °F).
Sélecteur d'admission d'air
Cet interrupteur commande la source de
l'air pénétrant dans le véhicule.
Appuyer sur l'interrupteur
pour
alterner entre les modes de sélection d'air
provenant de l'extérieur/air recyclé.
Il est recommandé de laisser le sélecteur,
dans les conditions normales, au mode de
l'air provenant de l'extérieur.
Mode de l'air extérieur (témoin éteint)
L'air provenant de l'extérieur entre dans le
véhicule. Utiliser ce mode pour l'aération
normale et le chauffage.
Mode de l'air recyclé (témoin allumé)
L'air provenant de l'extérieur n'entre pas
dans l'habitacle. L'air de l'habitacle est
recyclé.
Ce mode peut être utilisé lorsque l'on
roule sur des routes poussiéreuses ou dans
d'autres conditions semblables. Elle
permet aussi un rafraîchissement plus
rapide de l'habitacle.
6-8
Confort intérieur
íCertains modèles.
Système de commande de température
Mazda3_8V65-EC-06F_Edition3 Page212
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (213,1)
PRUDENCE
Par temps froid ou pluvieux, ne pas
utiliser le mode de recyclage de l'air:
Il est dangereux d'utiliser le mode de
recyclage d'air par temps froid ou
pluvieux car ceci aura pour effet
d'embuer les vitres de l'habitacle. Cela
risque de diminuer la visibilité, ce qui
peut causer un accident grave.
qChauffage
1. Régler le sélecteur de mode sur la
position
.
2. Régler le cadran de commande de température sur une position d'air
chaud.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
REMARQUE
lSi le pare-brise s'embue facilement,
mettre le sélecteur de mode sur la
position
.
lSi de l'air plus frais est désiré au
niveau du visage, mettre le sélecteur
de mode sur la position
et régler
le cadran de commande de
température à la position la plus
confortable.
lL'air dirigé vers le plancher est plus
chaud que l'air dirigé vers le visage
(sauf si le cadran de commande de
température est réglé aux positions
maximales d'air chaud ou froid).
lEn position,ou,la
climatisation est automatiquement
mise en marche (toutefois, le témoin
ne s'allume pas) et le mode de l'air de
l'extérieur est automatiquement
sélectionné pour désembuer le pare-
brise.
En position
ou, le mode de
l'air de l'extérieur ne peut pas être
passé en mode de recyclage de l'air.
qRafraîchissement (avec climatiseur)
1. Mettre le sélecteur de mode sur la position
.
2. Régler le cadran de commande de température sur la position de
rafraîchissement.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
4. Mettre en marche le climatiseur en appuyant sur l'interrupteur du
climatiseur.
Confort intérieur
Système de commande de température
6-9
Mazda3_8V65-EC-06F_Edition3 Page213
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (214,1)
5. Régler le cadran de commande duventilateur et le cadran de commande
de température afin d'obtenir un
rafraîchissement agréable et constant.
ATTENTION
Lorsque l'on utilise le climatiseur en
montant de longues pentes ou dans un
trafic dense, consulter fréquemment
l'indication de la jauge de température
du moteur (page 5-40).
Le climatiseur risque de causer une
surchauffe du moteur. Si la jauge
indique une surchauffe, mettre le
climatiseur hors tension (page 7-14).
REMARQUE
lLorsque l'on désire un
rafraîchissement maximal, régler le
cadran de commande de température
sur la position maximale d'air froid et
régler le sélecteur d'admission d'air
en mode de recyclage d'air, puis
régler le cadran de commande de
ventilateur sur la position 4.
lSi de l'air plus chaud est désiré au
niveau du plancher, mettre le
sélecteur de mode sur la position
et régler le cadran de commande de
température à la position la plus
confortable.
lL'air dirigé vers le plancher est plus
chaud que l'air dirigé vers le visage
(sauf si le cadran de commande de
température est réglé aux positions
maximales d'air chaud ou froid).
qVentilation
1. Mettre le sélecteur de mode sur la
position
.
2. Régler le sélecteur d'admission d'air en mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de température sur une position désirée.
4. Régler le cadran de commande de ventilateur sur la vitesse désirée.
qDégivrage et désembuage du
pare-brise
1. Mettre le sélecteur de mode sur la
position
.
2. Régler le cadran de commande de température sur une position désirée.
3. Régler le cadran de commande de ventilateur sur la vitesse désirée.
PRUDENCE
Ne pas désembuer le pare-brise en
utilisant la positionavec la
commande de température réglée à la
position froid:
Il est dangereux d'utiliser la position
avec la commande de température
réglée à la position froid car ceci aura
pour effet d'embuer l'extérieur du
pare-brise. Cela risque de diminuer la
visibilité, ce qui peut causer un
accident grave. Régler la commande
de température à chaud ou tiède
lorsque la position de dégivrage
est utilisée.
6-10
Confort intérieur
Système de commande de température
Mazda3_8V65-EC-06F_Edition3 Page214
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (215,1)

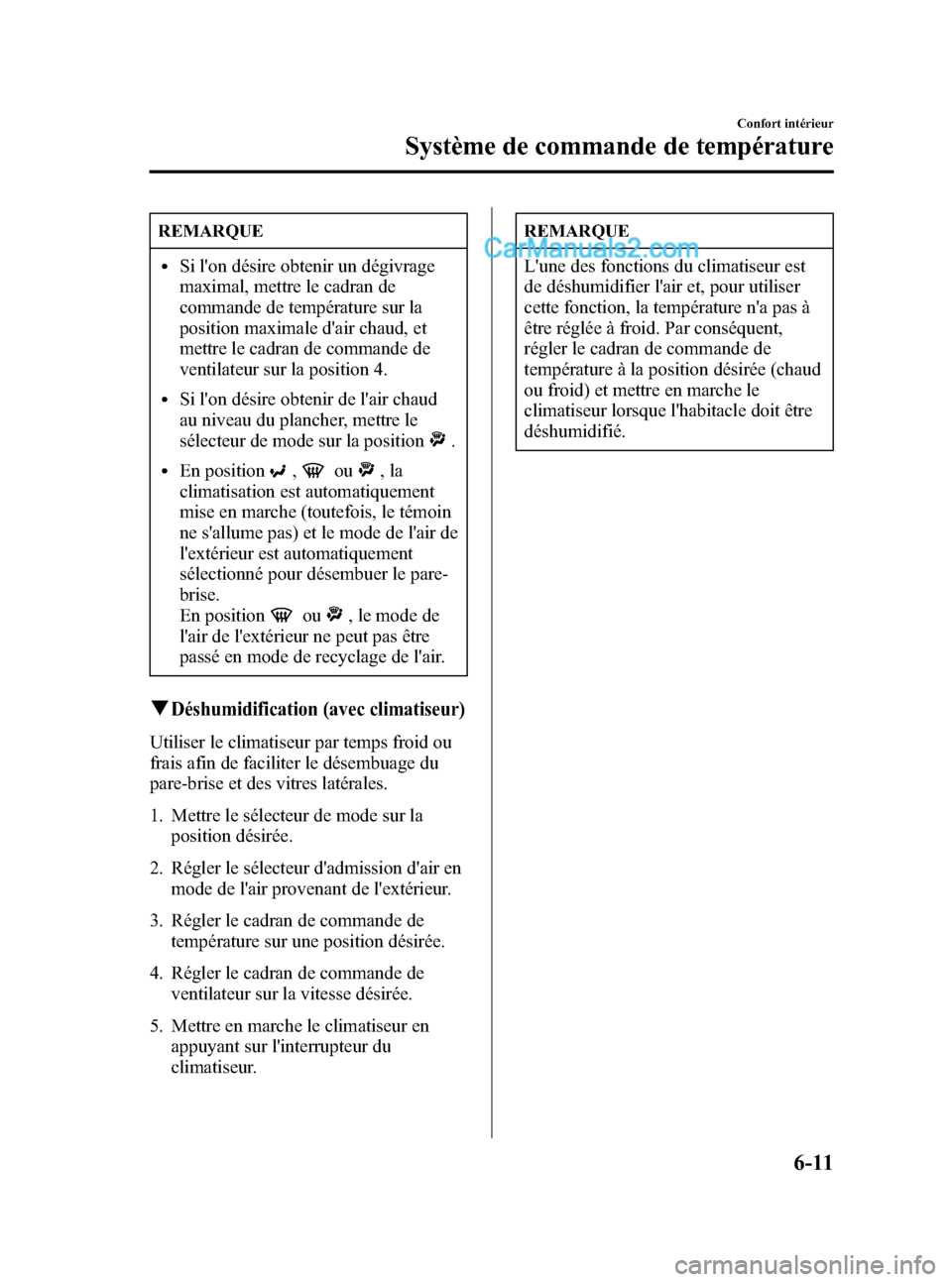

REMARQUE
lSi l'on désire obtenir un dégivrage
maximal, mettre le cadran de
commande de température sur la
position maximale d'air chaud, et
mettre le cadran de commande de
ventilateur sur la position 4.
lSi l'on désire obtenir de l'air chaud
au niveau du plancher, mettre le
sélecteur de mode sur la position
.
lEn position,ou,la
climatisation est automatiquement
mise en marche (toutefois, le témoin
ne s'allume pas) et le mode de l'air de
l'extérieur est automatiquement
sélectionné pour désembuer le pare-
brise.
En position
ou, le mode de
l'air de l'extérieur ne peut pas être
passé en mode de recyclage de l'air.
qDéshumidification (avec climatiseur)
Utiliser le climatiseur par temps froid ou
frais afin de faciliter le désembuage du
pare-brise et des vitres latérales.
1. Mettre le sélecteur de mode sur la position désirée.
2. Régler le sélecteur d'admission d'air en mode de l'air provenant de l'extérieur.
3. Régler le cadran de commande de température sur une position désirée.
4. Régler le cadran de commande de ventilateur sur la vitesse désirée.
5. Mettre en marche le climatiseur en appuyant sur l'interrupteur du
climatiseur.
REMARQUE
L'une des fonctions du climatiseur est
de déshumidifier l'air et, pour utiliser
cette fonction, la température n'a pas à
être réglée à froid. Par conséquent,
régler le cadran de commande de
température à la position désirée (chaud
ou froid) et mettre en marche le
climatiseur lorsque l'habitacle doit être
déshumidifié.
Confort intérieur
Système de commande de température
6-11
Mazda3_8V65-EC-06F_Edition3 Page215
Wednesday, September 13 2006 4:26 PM
Form No.8V65-EC-06F

Black plate (216,1)

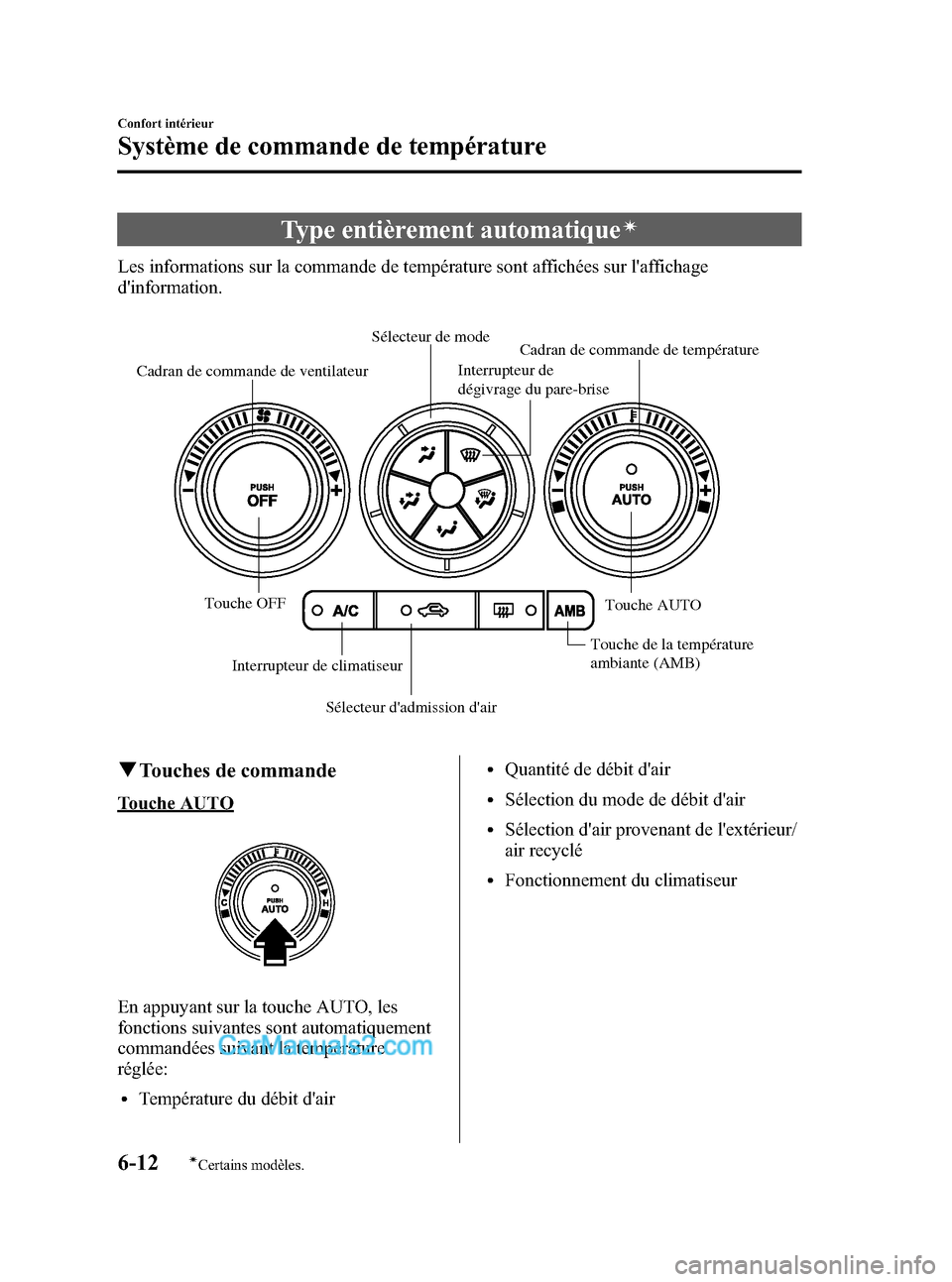

Type entièrement automatiqueí
Les informations sur la commande de température sont affichées sur l'affichage
d'information.
Touche de la température
ambiante (AMB)
Interrupteur de
dégivrage du pare-brise
Cadran de commande de ventilateur Cadran de commande de température
Sélecteur de mode
Touche OFF Touche AUTO
Interrupteur de climatiseur Sélecteur d'admission d'air
qTouches de commande
Touche AUTO
En appuyant sur la touche AUTO, les
fonctions suivantes sont automatiquement
commandées suivant la température
réglée:
lTempérature du débit d'air
lQuantité de débit d'air
lSélection du mode de débit d'air
lSélection d'air provenant de l'extérieur/
air recyclé
lFonctionnement du climatiseur
