2007 MAZDA MODEL MAZDASPEED 3 Manuel du propriétaire (in French)

Black plate (145,1)
ATTENTION
lNe pas garder le pied sur la pédale
d'embrayage, sauf lors du passage
des vitesses. Ne pas utiliser
l'embrayage pour maintenir le
véhicule à l'arrêt sur une montée.
Garder le pied sur la pédale
d'embrayage causera une usure
prématurée et des dommages.
lS'assurer que le véhicule est bien à
l'arrêt avant d'engager la marche
arrière (R).
Si la marche arrière (R) est engagée
alors que le véhicule se déplace vers
l'avant, cela risque d'endommager la
boîte de vitesses.
REMARQUE
S'il est difficile de passer la marche
arrière (R), revenir au point mort,
relâcher la pédale d'embrayage et
essayer de nouveau.
qRecommandations concernant le
passage des vitesses
Passage sur le rapport supérieur
Lors de l'accélération normale, les points de passage
suivants sont recommandés.
Rapport Boîte de vitesses 5
vitesses Boîte de vitesses 6
vitesses
De 1ère en
2ème 21 km/h (13 mi/h) 24 km/h (15 mi/h)
De 2ème
en 3ème 39 km/h (24 mi/h) 40 km/h (25 mi/h)
De 3ème
en 4ème 55 km/h (34 mi/h) 65 km/h (40 mi/h)
De 4ème
en 5ème 79 km/h (49 mi/h) 73 km/h (45 mi/h)
De 5ème
en 6ème ―
81 km/h (50 mi/h) Rapport
Rapport Boîte de vitesses 5
vitesses Boîte de vitesses 6
vitesses
De 1ère en
2ème 18 km/h (11 mi/h) 24 km/h (15 mi/h)
De 2ème
en 3ème 29 km/h (18 mi/h) 40 km/h (25 mi/h)
De 3ème
en 4ème 47 km/h (29 mi/h) 65 km/h (40 mi/h)
De 4ème
en 5ème 68 km/h (42 mi/h) 73 km/h (45 mi/h)
De 5ème
en 6ème ―
81 km/h (50 mi/h)
Rétrogradage
Lorsque l'on doit ralentir dans un trafic
dense ou lors de la montée d'une forte
côte , rétrograder avant de faire peiner le
moteur. Ceci évite que le moteur cale et
permet une meilleure accélération lorsque
plus de vitesse est nécessaire.
Lors de la descente d'une pente à forte
inclinaison, rétrograder pour maintenir
une vitesse sécuritaire et pour limiter
l'usure des freins.
Conduite de votre Mazda
Démarrage et conduite
5-11
Mazda3_8V65-EC-06F_Edition3 Page145
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F

Black plate (146,1)
Boîte de vitesses automatique
Indique qu'il faut appuyer sur la pédale de frein pour changer de plage.
(Le contacteur d'allumage doit être sur la position ON.)
Indique que le levier sélecteur peut être déplacé librement à toute positi\
on.
Positions de blocage:
REMARQUE
Cette Sport AT possède une option que ne possède pas une boîte de vitesses automatique
traditionnelle - l'option pour le conducteur de pouvoir choisir lui-même chaque rapport
au lieu de laisser entièrement le choix du changement de vitesses à la boîte de vitesses.
Même si l'on a l'intention d'utiliser les fonctions de boîte de vitesses automatique comme
boîte automatique traditionnelle, il faut aussi bien être conscient que l'on peut passer par
mégarde en mode de changement de vitesses manuel, et qu'un rapport inadéquat pourra
alors être conservé lorsqu'on change de vitesse. Si l'on remarque que le régime du moteur
augmente ou que le moteur s'emballe, vérifier si l'on n'est pas passé par mégarde en
mode de sélection manuelle des rapports (page 5-15).
5-12
Conduite de votre Mazda
Démarrage et conduite
Mazda3_8V65-EC-06F_Edition3 Page146
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F

Black plate (147,1)

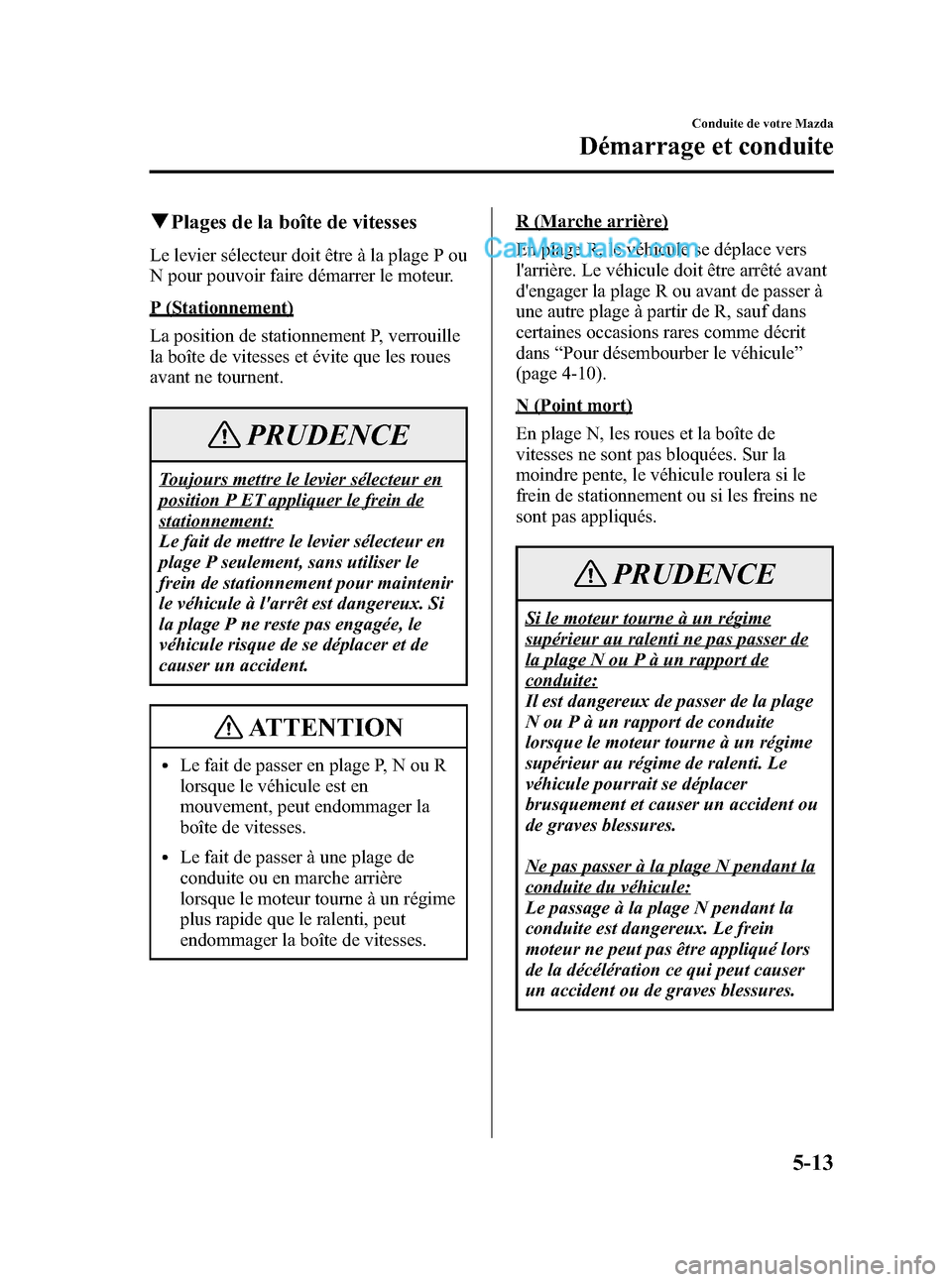

qPlages de la boîte de vitesses
Le levier sélecteur doit être à la plage P ou
N pour pouvoir faire démarrer le moteur.
P (Stationnement)
La position de stationnement P, verrouille
la boîte de vitesses et évite que les roues
avant ne tournent.
PRUDENCE
Toujours mettre le levier sélecteur en
position P ET appliquer le frein de
stationnement:
Le fait de mettre le levier sélecteur en
plage P seulement, sans utiliser le
frein de stationnement pour maintenir
le véhicule à l'arrêt est dangereux. Si
la plage P ne reste pas engagée, le
véhicule risque de se déplacer et de
causer un accident.
ATTENTION
lLe fait de passer en plage P, N ou R
lorsque le véhicule est en
mouvement, peut endommager la
boîte de vitesses.
lLe fait de passer à une plage de
conduite ou en marche arrière
lorsque le moteur tourne à un régime
plus rapide que le ralenti, peut
endommager la boîte de vitesses.
R (Marche arrière)
En plage R, le véhicule se déplace vers
l'arrière. Le véhicule doit être arrêté avant
d'engager la plage R ou avant de passer à
une autre plage à partir de R, sauf dans
certaines occasions rares comme décrit
dans “Pour désembourber le véhicule ”
(page 4-10).
N (Point mort)
En plage N, les roues et la boîte de
vitesses ne sont pas bloquées. Sur la
moindre pente, le véhicule roulera si le
frein de stationnement ou si les freins ne
sont pas appliqués.
PRUDENCE
Si le moteur tourne à un régime
supérieur au ralenti ne pas passer de
la plage N ou P à un rapport de
conduite:
Il est dangereux de passer de la plage
N ou P à un rapport de conduite
lorsque le moteur tourne à un régime
supérieur au régime de ralenti. Le
véhicule pourrait se déplacer
brusquement et causer un accident ou
de graves blessures.
Ne pas passer à la plage N pendant la
conduite du véhicule:
Le passage à la plage N pendant la
conduite est dangereux. Le frein
moteur ne peut pas être appliqué lors
de la décélération ce qui peut causer
un accident ou de graves blessures.
Conduite de votre Mazda
Démarrage et conduite
5-13
Mazda3_8V65-EC-06F_Edition3 Page147
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F

Black plate (148,1)
ATTENTION
Ne pas passer à la plage N pendant la
conduite du véhicule. Cela risque de
causer des dommages à la boîte de
vitesses.
REMARQUE
Serrer le frein de stationnement ou
appuyer sur la pédale de frein avant de
déplacer le levier sélecteur depuis la
position N afin d'éviter que le véhicule
ne se déplace accidentellement.
D (Conduite)
D est la position normale pour la
conduite. A partir de la position arrêtée, la
boîte de vitesses passera automatiquement
par une séquence de changement de
vitesses à quatre/cinq
*rapports.
* Modèle à moteur de 2,3 litres
M (Manuelle)
M est la position pour le mode de
sélection manuelle des rapports. Les
rapports peuvent être sélectionnés à l'aide
du levier sélecteur.
Se référer à Mode de sélection manuelle
des rapports (page 5-15).
q Système de verrouillage de levier
sélecteur
Le système de verrouillage du levier
sélecteur empêche de déplacer le levier
sélecteur de la plage P à moins que la
pédale de frein ne soit enfoncée.
Pour passer de la plage P à une autre
plage:
1. Enfoncer la pédale de frein et la
maintenir.
2. Démarrer le moteur.
3. Déplacer le levier sélecteur.
REMARQUE
lLorsque le contacteur d'allumage est
à la position ACC ou LOCK, il n'est
pas possible de mettre le levier
sélecteur en plage P.
lPour s'assurer que la boîte de vitesses
est en position de stationnement, la
clé de contact ne peut pas être
retirée si le levier sélecteur n'est
pas en plage P.
q Déverrouillage d'urgence
Si le levier sélecteur ne peut pas être
déplacé de la plage P en utilisant la
méthode appropriée, maintenir la pédale
enfoncée.
1. Retirer le couvercle du dispositif de
déverrouillage à l'aide d'un tournevis
ou d'un objet similaire.
5-14
Conduite de votre Mazda
Démarrage et conduite
Mazda3_8V65-EC-06F_Edition3 Page148
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F

Black plate (149,1)
2. Introduire le tournevis et le pousservers le bas.
3. Déplacer le levier sélecteur.
4. Faire vérifier le système par unconcessionnaire agréé Mazda.
qMode de sélection manuelle des
rapports
Ce mode donne la sensation de conduire
un véhicule à boîte de vitesses manuelle,
en opérant le levier sélecteur pour
contrôler le régime du moteur et le couple
appliqué aux roues avant comme avec une
boîte de vitesses manuelles lorsque plus
de contrôle est requis.
Pour passer en mode de sélection
manuelle des rapports, déplacer le levier
de la plage D à la plage M.
Pour revenir au mode de sélection
automatique des rapports, déplacer le
levier sélecteur de la plage M à la plage
D.
Conduite de votre Mazda
Démarrage et conduite
5-15
Mazda3_8V65-EC-06F_Edition3 Page149
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F

Black plate (150,1)

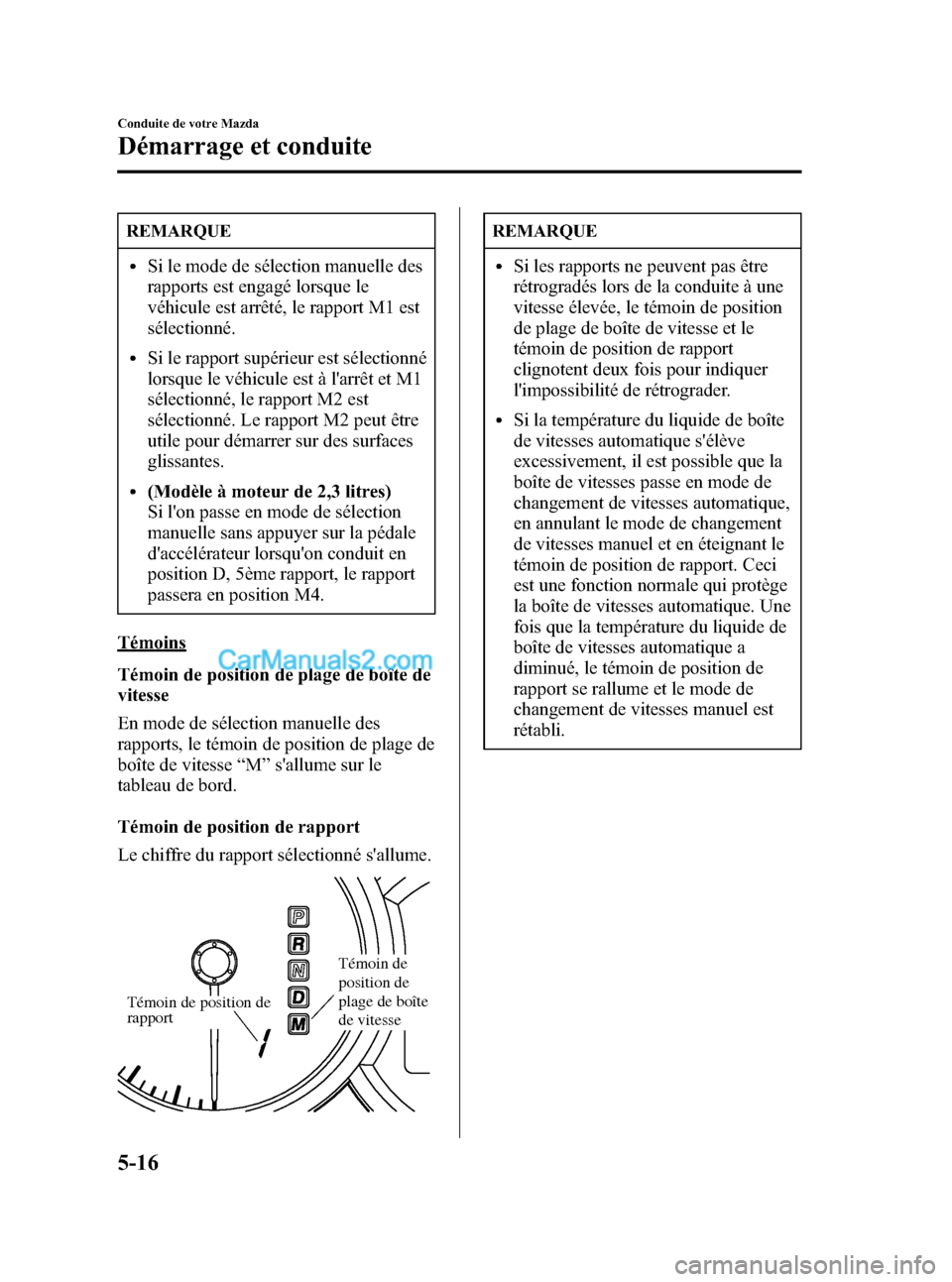

REMARQUE
lSi le mode de sélection manuelle des
rapports est engagé lorsque le
véhicule est arrêté, le rapport M1 est
sélectionné.
lSi le rapport supérieur est sélectionné
lorsque le véhicule est à l'arrêt et M1
sélectionné, le rapport M2 est
sélectionné. Le rapport M2 peut être
utile pour démarrer sur des surfaces
glissantes.
l(Modèle à moteur de 2,3 litres)
Si l'on passe en mode de sélection
manuelle sans appuyer sur la pédale
d'accélérateur lorsqu'on conduit en
position D, 5ème rapport, le rapport
passera en position M4.
Témoins
Témoin de position de plage de boîte de
vitesse
En mode de sélection manuelle des
rapports, le témoin de position de plage de
boîte de vitesse“M ”s'allume sur le
tableau de bord.
Témoin de position de rapport
Le chiffre du rapport sélectionné s'allume.
Témoin de
position de
plage de boîte
de vitesse
Témoin de position de
rapport
REMARQUE
lSi les rapports ne peuvent pas être
rétrogradés lors de la conduite à une
vitesse élevée, le témoin de position
de plage de boîte de vitesse et le
témoin de position de rapport
clignotent deux fois pour indiquer
l'impossibilité de rétrograder.
lSi la température du liquide de boîte
de vitesses automatique s'élève
excessivement, il est possible que la
boîte de vitesses passe en mode de
changement de vitesses automatique,
en annulant le mode de changement
de vitesses manuel et en éteignant le
témoin de position de rapport. Ceci
est une fonction normale qui protège
la boîte de vitesses automatique. Une
fois que la température du liquide de
boîte de vitesses automatique a
diminué, le témoin de position de
rapport se rallume et le mode de
changement de vitesses manuel est
rétabli.
5-16
Conduite de votre Mazda
Démarrage et conduite
Mazda3_8V65-EC-06F_Edition3 Page150
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F

Black plate (151,1)

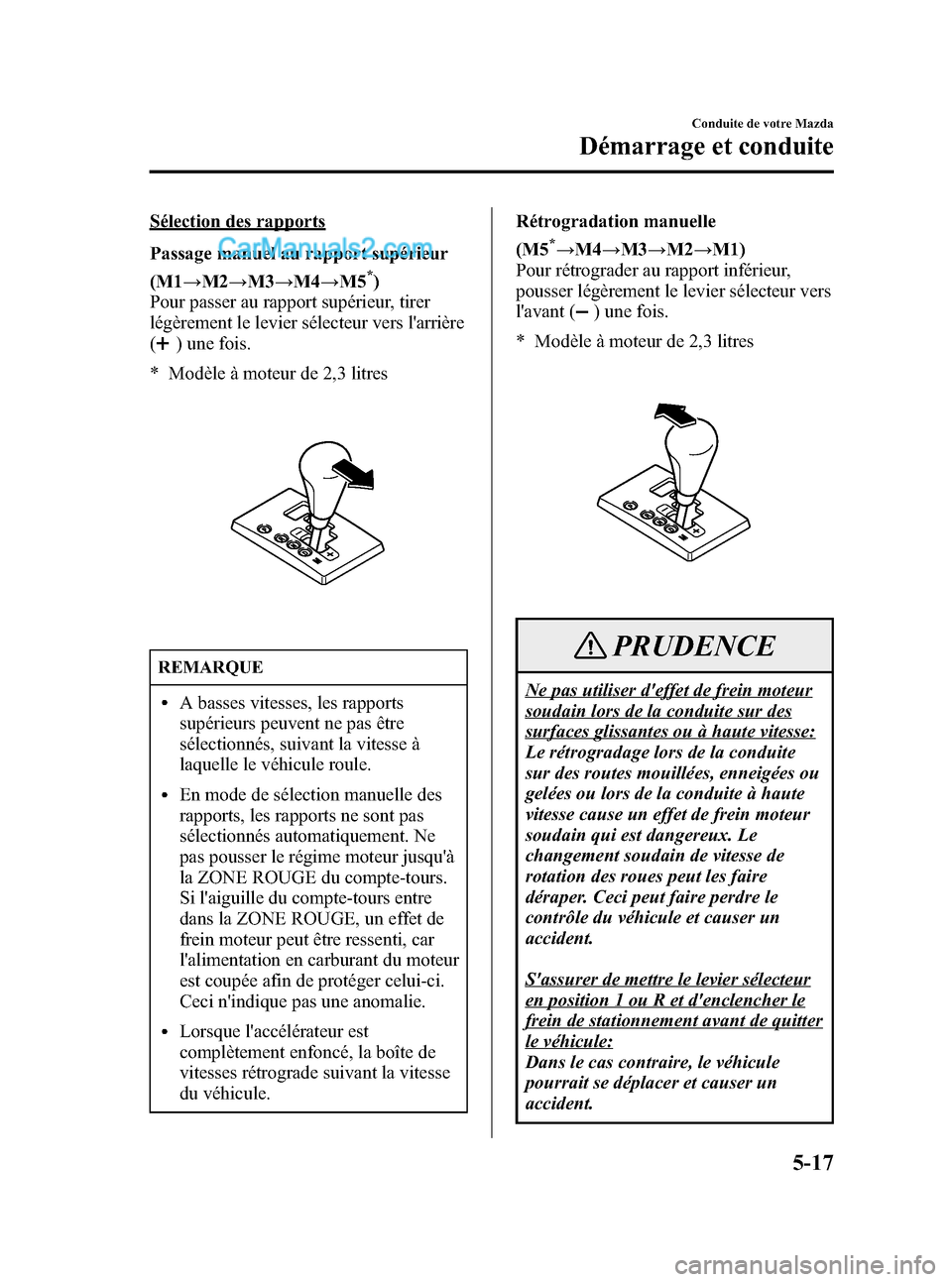

Sélection des rapports
Passage manuel au rapport supérieur
(M1→M2 →M3 →M4 →M5
*)
Pour passer au rapport supérieur, tirer
légèrement le levier sélecteur vers l'arrière
(
) une fois.
* Modèle à moteur de 2,3 litres
REMARQUE
lA basses vitesses, les rapports
supérieurs peuvent ne pas être
sélectionnés, suivant la vitesse à
laquelle le véhicule roule.
lEn mode de sélection manuelle des
rapports, les rapports ne sont pas
sélectionnés automatiquement. Ne
pas pousser le régime moteur jusqu'à
la ZONE ROUGE du compte-tours.
Si l'aiguille du compte-tours entre
dans la ZONE ROUGE, un effet de
frein moteur peut être ressenti, car
l'alimentation en carburant du moteur
est coupée afin de protéger celui-ci.
Ceci n'indique pas une anomalie.
lLorsque l'accélérateur est
complètement enfoncé, la boîte de
vitesses rétrograde suivant la vitesse
du véhicule. Rétrogradation manuelle
(M5
*→
M4 →M3 →M2 →M1)
Pour rétrograder au rapport inférieur,
pousser légèrement le levier sélecteur vers
l'avant (
) une fois.
* Modèle à moteur de 2,3 litres
PRUDENCE
Ne pas utiliser d'effet de frein moteur
soudain lors de la conduite sur des
surfaces glissantes ou à haute vitesse:
Le rétrogradage lors de la conduite
sur des routes mouillées, enneigées ou
gelées ou lors de la conduite à haute
vitesse cause un effet de frein moteur
soudain qui est dangereux. Le
changement soudain de vitesse de
rotation des roues peut les faire
déraper. Ceci peut faire perdre le
contrôle du véhicule et causer un
accident.
S'assurer de mettre le levier sélecteur
en position 1 ou R et d'enclencher le
frein de stationnement avant de quitter
le véhicule:
Dans le cas contraire, le véhicule
pourrait se déplacer et causer un
accident.
Conduite de votre Mazda
Démarrage et conduite
5-17
Mazda3_8V65-EC-06F_Edition3 Page151
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F

Black plate (152,1)
REMARQUE
lA vitesses élevées, les rapports
inférieurs peuvent ne pas être
sélectionnés, suivant la vitesse à
laquelle le véhicule roule.
lA la décélération, les rapports
peuvent rétrograder
automatiquement suivant la vitesse
du véhicule.
lLorsque l'accélérateur est
complètement enfoncé, la boîte de
vitesses rétrograde suivant la vitesse
du véhicule.
Mode fixe de second rapport
Lorsque le levier sélecteur est tiré vers
l'arrière (
) alors que le véhicule est
arrêté ou conduit aux vitesses suivantes, la
boîte de vitesses est établie en mode fixe
de second rapport.
Modèle à moteur de 2,0 litres:
14 km/h (8 mi/h) ou moins
Modèle à moteur de 2,3 litres:
20 km/h (12 mi/h) ou moins
Le rapport est fixé en seconde lorsque
dans ce mode pour faciliter le démarrage
et la conduite sur les routes glissantes. Si
le levier sélecteur est tiré vers l'arrière
(
) ou vers l'avant () lorsque dans le
mode fixe de second rapport, le mode sera
annulé.
Spécifications des sélections de rapports
(Modèle à moteur de 2,0 litres)
Passage des rapports
Si la vitesse du véhicule est inférieure à la
vitesse spécifiée pour le rapport supérieur,
alors le rapport supérieur ne peut pas être
sélectionné.
Rapport Vitesse du véhicule
M1 →M2 Vous pouvez sélectionner le
rapport M2 que le véhicule soit à
l'arrêt ou roule.
M2 →M3 20 km/h (12 mi/h)
M3 →M4 40 km/h (24 mi/h)
Rétrogradation des rapports
Si la vitesse du véhicule est supérieure à
la vitesse spécifiée pour le rapport
inférieur, alors le rapport inférieur ne peut
pas être sélectionné.
Rapport Vitesse du véhicule
M4 →M3 180 km/h (112 mi/h)
M3 →M2 119 km/h (74 mi/h)
M2 →M1 47 km/h (30 mi/h)
Lors de la décélération, le rétrogradage
des rapports se fait automatiquement
lorsque la vitesse baisse aux vitesses
suivantes:
Rapport Vitesse du véhicule
M4 →M3 36 km/h (22 mi/h)
M3 ou M2 →M1 12 km/h (7 mi/h)
REMARQUE
Le rapport ne rétrograde pas
automatiquement à M1 lorsque en
mode fixe de second rapport.
5-18
Conduite de votre Mazda
Démarrage et conduite
Mazda3_8V65-EC-06F_Edition3 Page152
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F
