REMARQUE
Les pneus s'abîment avec le temps,
même si on ne les utilise pas pour
rouler sur la route. Il est généralement
recommandé de remplacer les pneus
lorsqu'ils sont vieux de 6 ans ou plus.
La chaleur causée par l'utilisation en
climat chaud ou sous conditions de
forte charge peut accélérer le processus
de vieillissement. Il faut remplacer le
pneu de la roue de secours quand on
remplace les autres pneus, car le pneu
de la roue de secours vieillit aussi. La
semaine et l'année de fabrication sont
indiquées par 4 chiffres.
Se référer à Etiquetage des pneus à la
page 9-22.
qRemplacement d'une roue
PRUDENCE
Utilisation de roues de dimensions non
spécifiées:
L'utilisation de roues de dimensions
non spécifiées pour ce véhicule est
dangereuse. Cela peut affecter le
freinage et la conduite, ce qui peut
causer une perte de contrôle du
véhicule et un accident. N'utiliser que
des roues de dimensions correctes sur
ce véhicule.
ATTENTION
lUne roue de dimension autre que
celle spécifiée peut affecter:
lL'ajustement du pneulLa durée de vie de la roue et du
roulement de roue
lLa garde au sollL'espace nécessaire à la chaînelL'indication du compteur de
vitesse
lL'alignement des phareslLa hauteur des pare-chocslSystème de surveillance de
pression des pneus
lSystème différentiel autobloquant
l(Avec système de surveillance de
pression des pneus)
lLors du remplacement ou de la
réparation des pneus, des jantes
ou des deux, faire faire le travail
par un concessionnaire agréé
Mazda, sinon les capteurs de
pression des pneus peuvent être
endommagés.
lLes jantes montées sur ce
véhicule Mazda sont spécialement
conçues pour l'installation de
capteurs de pression des pneus.
Ne pas utiliser des jantes non
d'origine, car il peut ne pas être
possible d'y installer les capteurs
de pression des pneus.
REMARQUE
S'assurer d'installer les capteurs de
pression des pneus lorsque les jantes ou
les pneus sont remplacés. Se référer à
Pneus et jantes à la page 5-34.
Entretien
Entretien réalisable par le propriétaire
8-41
Mazda3_8V65-EC-06F_Edition3 Page345
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (346,1)

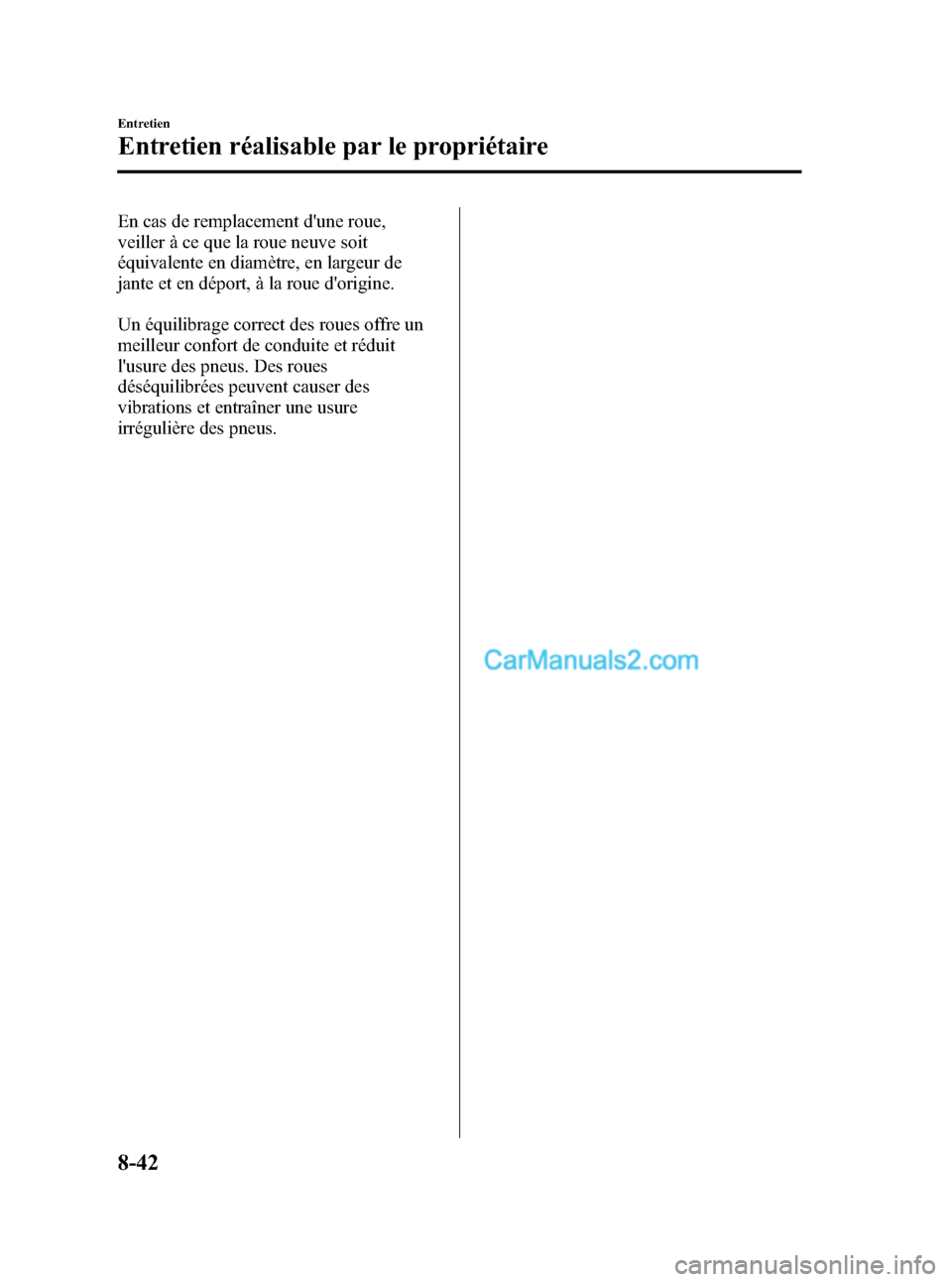

En cas de remplacement d'une roue,
veiller à ce que la roue neuve soit
équivalente en diamètre, en largeur de
jante et en déport, à la roue d'origine.
Un équilibrage correct des roues offre un
meilleur confort de conduite et réduit
l'usure des pneus. Des roues
déséquilibrées peuvent causer des
vibrations et entraîner une usure
irrégulière des pneus.
8-42
Entretien
Entretien réalisable par le propriétaire
Mazda3_8V65-EC-06F_Edition3 Page346
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (347,1)
Ampoules
Clignotants latérauxClignotants arrière
Feu de plaque d'immatriculation
Eclairage au pavillon/Lampes de lecture (Avant)
Phares (Feux de croisement)
Antibrouillards Feux de freinage/Feux arrière
Feux de recul
Feu de freinage auxiliaire
Eclairage de coffre
4 portes
5 portes Eclairage au pavillon (Arrière)
Eclairage au pavillon/Lampes de lecture (Avant)
Phares (Feux de croisement)
Clignotants latéraux
Antibrouillards
Feu de plaque d'immatriculation
Feu de freinage auxiliaire
Eclairage au pavillon (Arrière)
Clignotants arrière Feux de freinage/
Feux arrière
Feux de recul
Certains modèles.
Clignotants avant/
Feux de position latéraux
Phares
(Feux de route)
Clignotants avant/
Feux de position latéraux
Phares
(Feux de route) Eclairage de
compartiment à bagages
Entretien
Entretien réalisable par le propriétaire
8-43
Mazda3_8V65-EC-06F_Edition3 Page347
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (348,1)

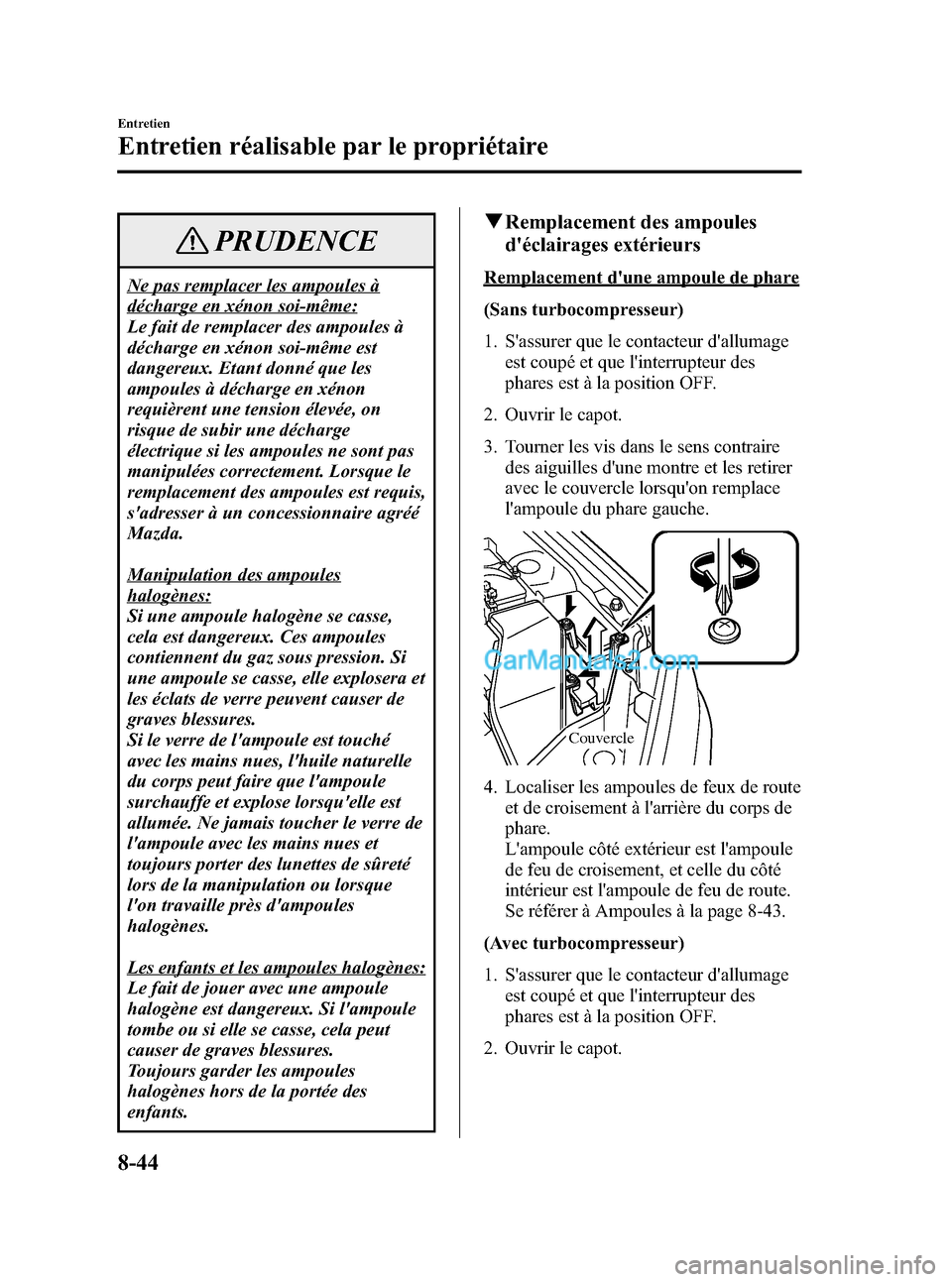

PRUDENCE
Ne pas remplacer les ampoules à
décharge en xénon soi-même:
Le fait de remplacer des ampoules à
décharge en xénon soi-même est
dangereux. Etant donné que les
ampoules à décharge en xénon
requièrent une tension élevée, on
risque de subir une décharge
électrique si les ampoules ne sont pas
manipulées correctement. Lorsque le
remplacement des ampoules est requis,
s'adresser à un concessionnaire agréé
Mazda.
Manipulation des ampoules
halogènes:
Si une ampoule halogène se casse,
cela est dangereux. Ces ampoules
contiennent du gaz sous pression. Si
une ampoule se casse, elle explosera et
les éclats de verre peuvent causer de
graves blessures.
Si le verre de l'ampoule est touché
avec les mains nues, l'huile naturelle
du corps peut faire que l'ampoule
surchauffe et explose lorsqu'elle est
allumée. Ne jamais toucher le verre de
l'ampoule avec les mains nues et
toujours porter des lunettes de sûreté
lors de la manipulation ou lorsque
l'on travaille près d'ampoules
halogènes.
Les enfants et les ampoules halogènes:
Le fait de jouer avec une ampoule
halogène est dangereux. Si l'ampoule
tombe ou si elle se casse, cela peut
causer de graves blessures.
Toujours garder les ampoules
halogènes hors de la portée des
enfants.
qRemplacement des ampoules
d'éclairages extérieurs
Remplacement d'une ampoule de phare
(Sans turbocompresseur)
1. S'assurer que le contacteur d'allumage
est coupé et que l'interrupteur des
phares est à la position OFF.
2. Ouvrir le capot.
3. Tourner les vis dans le sens contraire des aiguilles d'une montre et les retirer
avec le couvercle lorsqu'on remplace
l'ampoule du phare gauche.
Couvercle
4. Localiser les ampoules de feux de routeet de croisement à l'arrière du corps de
phare.
L'ampoule côté extérieur est l'ampoule
de feu de croisement, et celle du côté
intérieur est l'ampoule de feu de route.
Se référer à Ampoules à la page 8-43.
(Avec turbocompresseur)
1. S'assurer que le contacteur d'allumage est coupé et que l'interrupteur des
phares est à la position OFF.
2. Ouvrir le capot.
8-44
Entretien
Entretien réalisable par le propriétaire
Mazda3_8V65-EC-06F_Edition3 Page348
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (349,1)

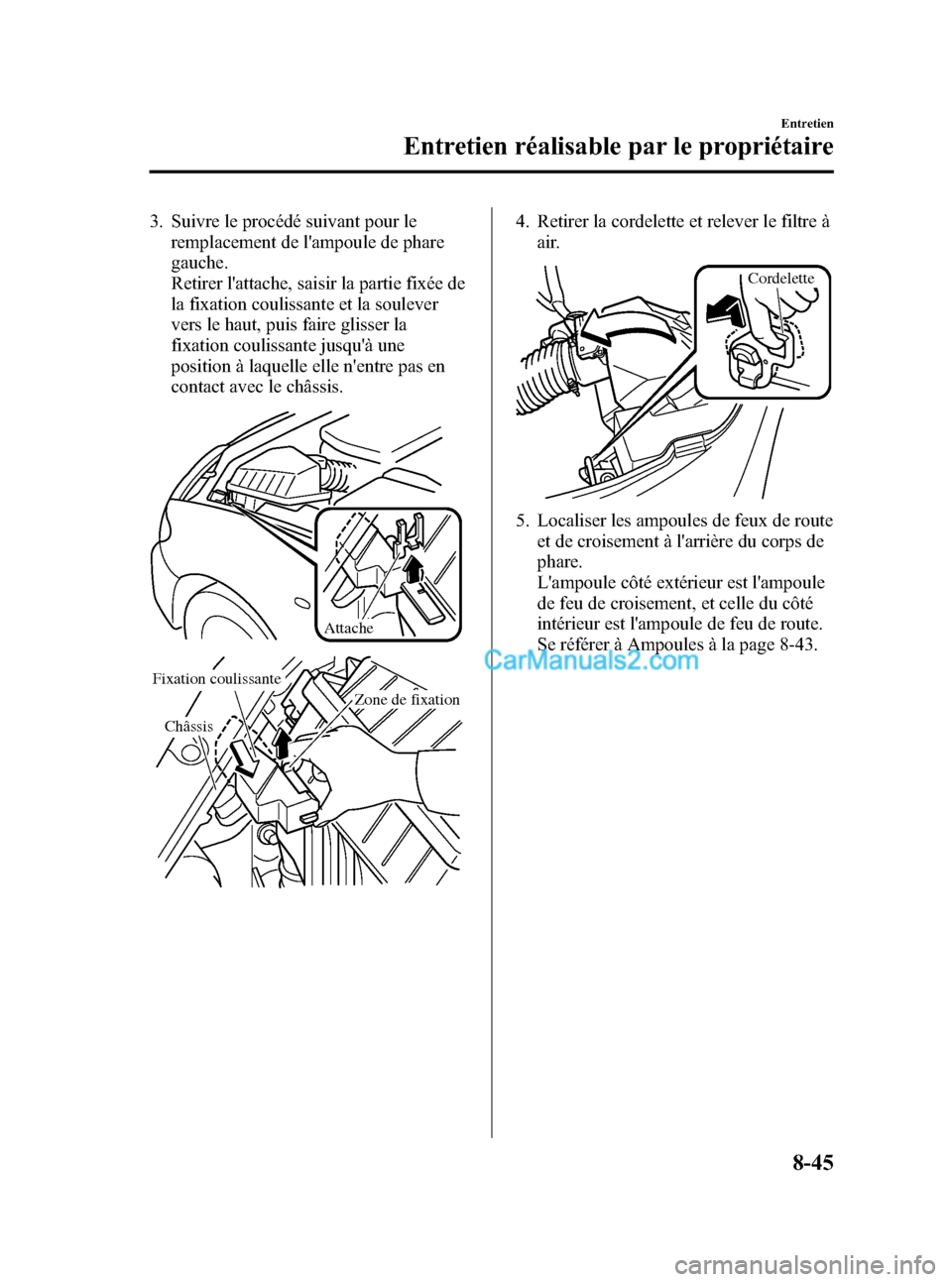

3. Suivre le procédé suivant pour leremplacement de l'ampoule de phare
gauche.
Retirer l'attache, saisir la partie fixée de
la fixation coulissante et la soulever
vers le haut, puis faire glisser la
fixation coulissante jusqu'à une
position à laquelle elle n'entre pas en
contact avec le châssis.
Attache
Fixation coulissante
Châssis
Zone de fixation
4. Retirer la cordelette et relever le filtre àair.
Cordelette
5. Localiser les ampoules de feux de route
et de croisement à l'arrière du corps de
phare.
L'ampoule côté extérieur est l'ampoule
de feu de croisement, et celle du côté
intérieur est l'ampoule de feu de route.
Se référer à Ampoules à la page 8-43.
Entretien
Entretien réalisable par le propriétaire
8-45
Mazda3_8V65-EC-06F_Edition3 Page349
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (350,1)

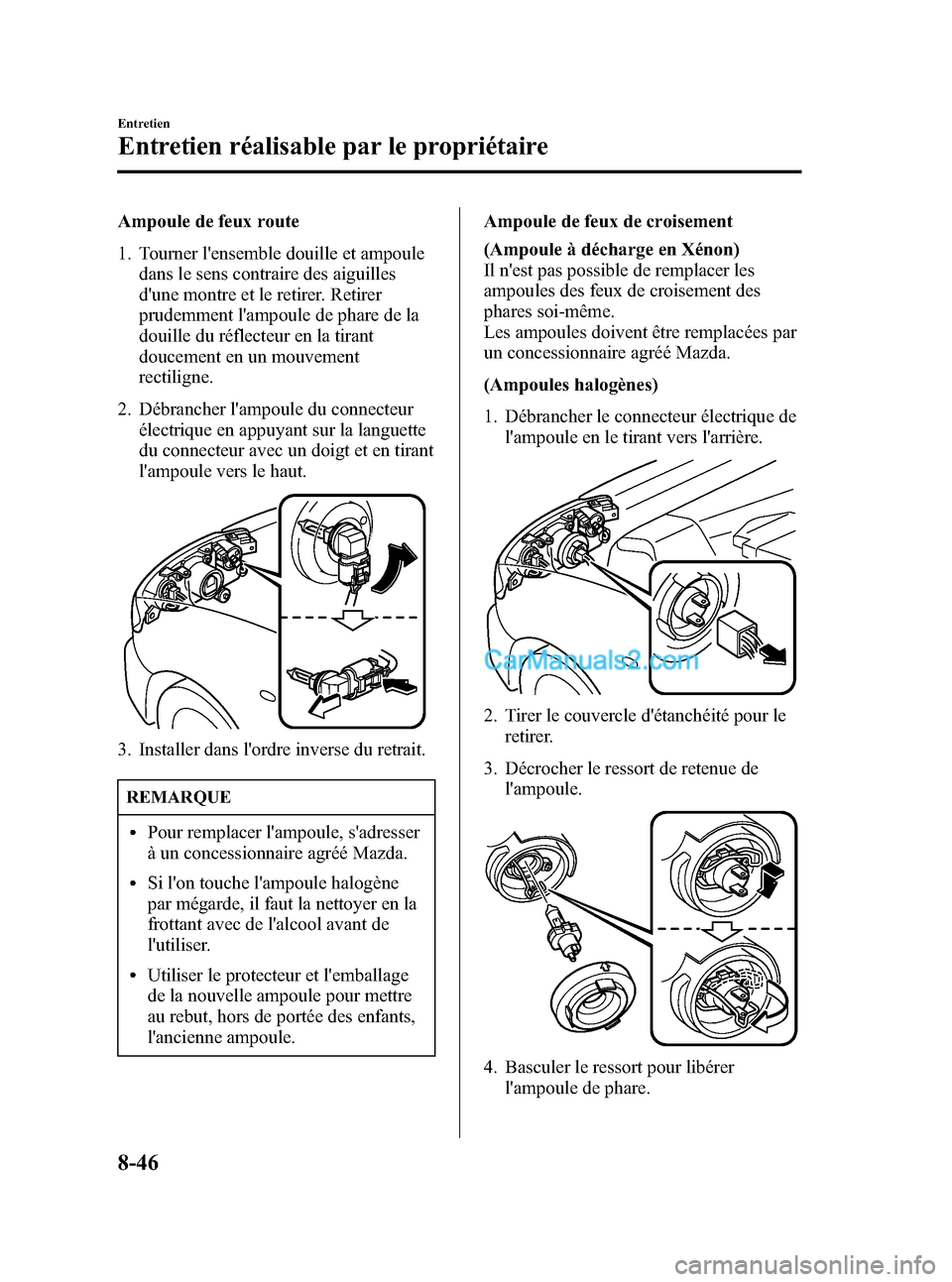

Ampoule de feux route
1. Tourner l'ensemble douille et ampouledans le sens contraire des aiguilles
d'une montre et le retirer. Retirer
prudemment l'ampoule de phare de la
douille du réflecteur en la tirant
doucement en un mouvement
rectiligne.
2. Débrancher l'ampoule du connecteur électrique en appuyant sur la languette
du connecteur avec un doigt et en tirant
l'ampoule vers le haut.
3. Installer dans l'ordre inverse du retrait.
REMARQUE
lPour remplacer l'ampoule, s'adresser
à un concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène
par mégarde, il faut la nettoyer en la
frottant avec de l'alcool avant de
l'utiliser.
lUtiliser le protecteur et l'emballage
de la nouvelle ampoule pour mettre
au rebut, hors de portée des enfants,
l'ancienne ampoule. Ampoule de feux de croisement
(Ampoule à décharge en Xénon)
Il n'est pas possible de remplacer les
ampoules des feux de croisement des
phares soi-même.
Les ampoules doivent être remplacées par
un concessionnaire agréé Mazda.
(Ampoules halogènes)
1. Débrancher le connecteur électrique de
l'ampoule en le tirant vers l'arrière.
2. Tirer le couvercle d'étanchéité pour leretirer.
3. Décrocher le ressort de retenue de l'ampoule.
4. Basculer le ressort pour libérer
l'ampoule de phare.
8-46
Entretien
Entretien réalisable par le propriétaire
Mazda3_8V65-EC-06F_Edition3 Page350
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (351,1)

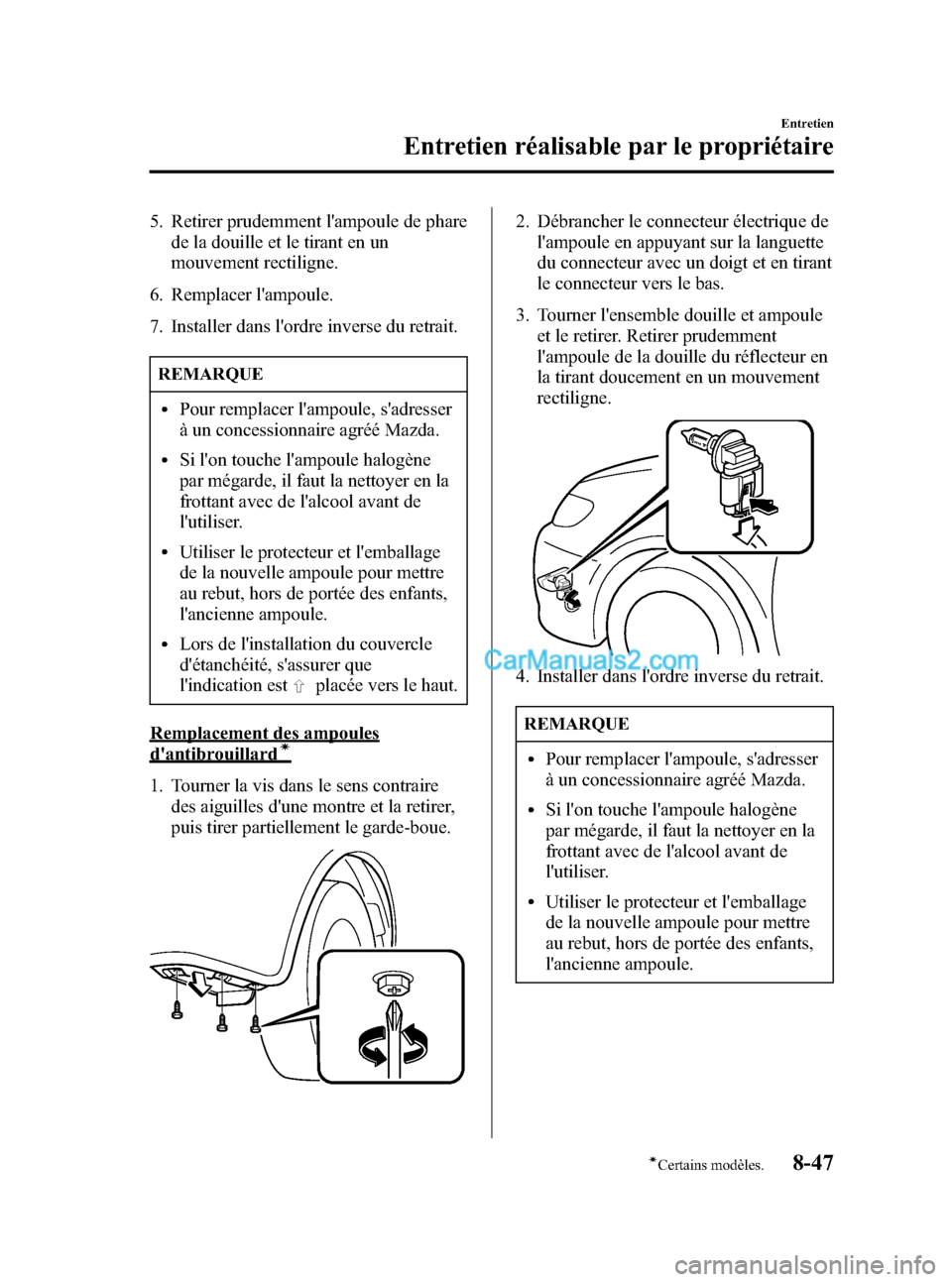

5. Retirer prudemment l'ampoule de pharede la douille et le tirant en un
mouvement rectiligne.
6. Remplacer l'ampoule.
7. Installer dans l'ordre inverse du retrait.
REMARQUE
lPour remplacer l'ampoule, s'adresser
à un concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène
par mégarde, il faut la nettoyer en la
frottant avec de l'alcool avant de
l'utiliser.
lUtiliser le protecteur et l'emballage
de la nouvelle ampoule pour mettre
au rebut, hors de portée des enfants,
l'ancienne ampoule.
lLors de l'installation du couvercle
d'étanchéité, s'assurer que
l'indication est
placée vers le haut.
Remplacement des ampoules
d'antibrouillardí
1. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer,
puis tirer partiellement le garde-boue.
2. Débrancher le connecteur électrique del'ampoule en appuyant sur la languette
du connecteur avec un doigt et en tirant
le connecteur vers le bas.
3. Tourner l'ensemble douille et ampoule et le retirer. Retirer prudemment
l'ampoule de la douille du réflecteur en
la tirant doucement en un mouvement
rectiligne.
4. Installer dans l'ordre inverse du retrait.
REMARQUE
lPour remplacer l'ampoule, s'adresser
à un concessionnaire agréé Mazda.
lSi l'on touche l'ampoule halogène
par mégarde, il faut la nettoyer en la
frottant avec de l'alcool avant de
l'utiliser.
lUtiliser le protecteur et l'emballage
de la nouvelle ampoule pour mettre
au rebut, hors de portée des enfants,
l'ancienne ampoule.
Entretien
Entretien réalisable par le propriétaire
8-47íCertains modèles.
Mazda3_8V65-EC-06F_Edition3 Page351
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F

Black plate (352,1)
Clignotants avant/Feux de position
latéraux
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules à un concessionnaire agréé
Mazda.
Clignotants latéraux
1. Faire coulisser l'unité comme illustrépour la retirer.
2. Débrancher le connecteur électrique de l'unité en le tirant vers l'arrière.
3. Installer le nouveau clignotant latéraldans l'ordre inverse du retrait.
REMARQUE
Le remplacement de l'ampoule n'est pas
possible car elle est intégrée à l'unité.
Remplacer l'unité.
Feux de freinage/Feux arrière (4 portes)
Avec ampoule LED
En raison de la complexité et la difficulté
des opérations, confier le remplacement
des ampoules LED à un concessionnaire
agréé Mazda.
REMARQUE
Il est impossible de remplacer l'ampoule
LED. Il faut remplacer le composant
d'éclairage combinés arrière.
Avec ampoule autre qu'ampoule LED
1. Tirer la section centrale de chaque pièce de retenue en plastique et retirer
les pièces de retenue et la garniture
d'extrémité du coffre.
Retrait
Installation
2. Tirer la section centrale de chaque pièce de retenue en plastique et retirer
les pièces de retenue, puis ouvrir
partiellement la garniture latérale du
coffre.
Retrait
Installation
8-48
Entretien
Entretien réalisable par le propriétaire
Mazda3_8V65-EC-06F_Edition3 Page352
Wednesday, September 13 2006 4:28 PM
Form No.8V65-EC-06F
