2007 MAZDA MODEL MAZDASPEED 3 Manuel du propriétaire (in French)

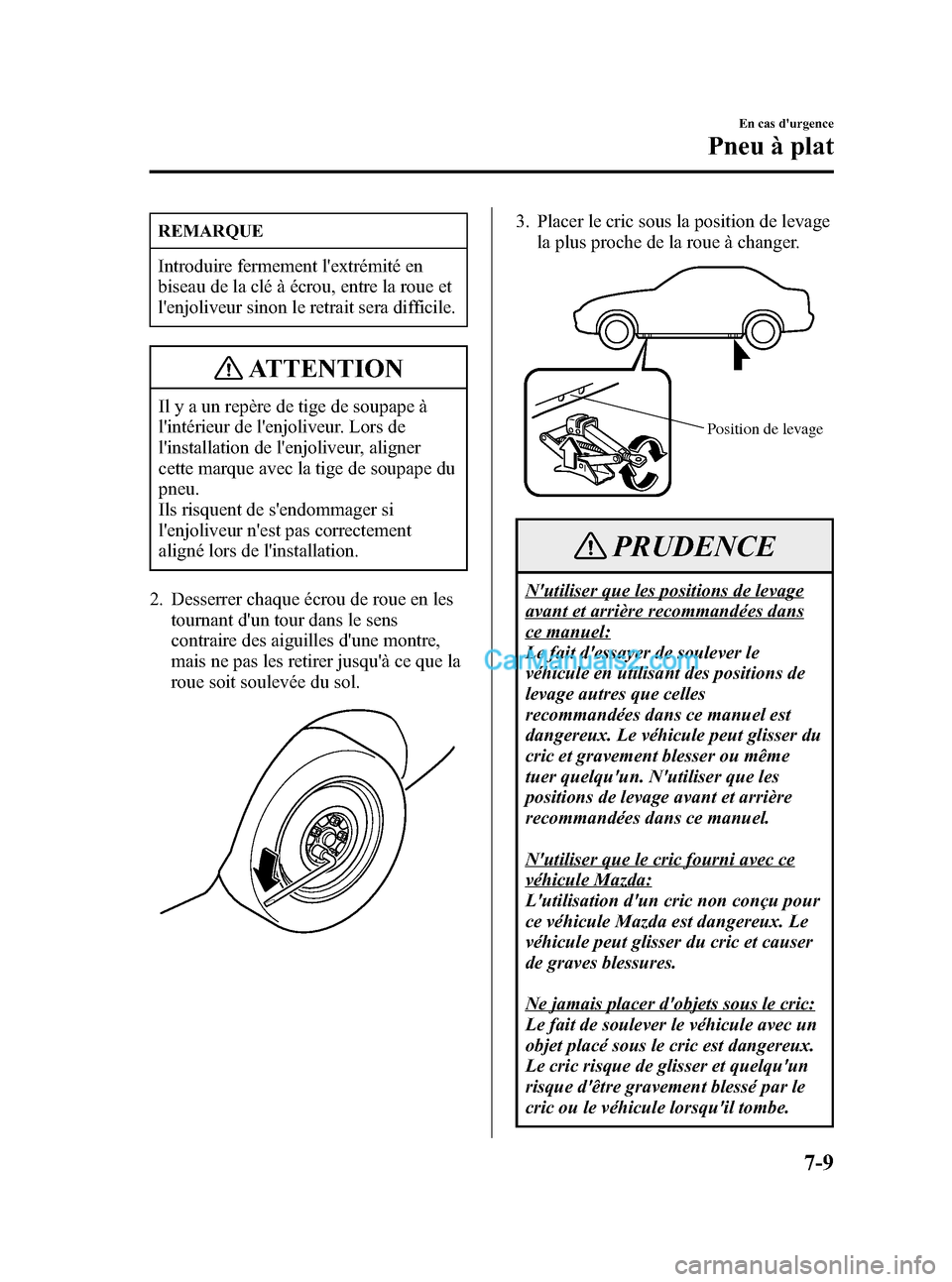

Black plate (289,1)
REMARQUE
Introduire fermement l'extrémité en
biseau de la clé à écrou, entre la roue et
l'enjoliveur sinon le retrait sera difficile.
ATTENTION
Il y a un repère de tige de soupape à
l'intérieur de l'enjoliveur. Lors de
l'installation de l'enjoliveur, aligner
cette marque avec la tige de soupape du
pneu.
Ils risquent de s'endommager si
l'enjoliveur n'est pas correctement
aligné lors de l'installation.
2. Desserrer chaque écrou de roue en les tournant d'un tour dans le sens
contraire des aiguilles d'une montre,
mais ne pas les retirer jusqu'à ce que la
roue soit soulevée du sol.
3. Placer le cric sous la position de levagela plus proche de la roue à changer.
Position de levage
PRUDENCE
N'utiliser que les positions de levage
avant et arrière recommandées dans
ce manuel:
Le fait d'essayer de soulever le
véhicule en utilisant des positions de
levage autres que celles
recommandées dans ce manuel est
dangereux. Le véhicule peut glisser du
cric et gravement blesser ou même
tuer quelqu'un. N'utiliser que les
positions de levage avant et arrière
recommandées dans ce manuel.
N'utiliser que le cric fourni avec ce
véhicule Mazda:
L'utilisation d'un cric non conçu pour
ce véhicule Mazda est dangereux. Le
véhicule peut glisser du cric et causer
de graves blessures.
Ne jamais placer d'objets sous le cric:
Le fait de soulever le véhicule avec un
objet placé sous le cric est dangereux.
Le cric risque de glisser et quelqu'un
risque d'être gravement blessé par le
cric ou le véhicule lorsqu'il tombe.
En cas d'urgence
Pneu à plat
7-9
Mazda3_8V65-EC-06F_Edition3 Page289
Wednesday, September 13 2006 4:27 PM
Form No.8V65-EC-06F

Black plate (290,1)
4. Introduire la manivelle de cric dans lecric.
5. Tourner la manivelle du cric dans le sens des aiguilles d'une montre pour
soulever le véhicule juste assez pour
que la roue de secours puisse être
installée. Avant de retirer les écrous de
roue s'assurer que le véhicule est bien
stable et ne risque pas de glisser ou de
se déplacer.
6. Retirer les écrous de roue en lestournant dans le sens contraire des
aiguilles d'une montre; puis retirer la
roue et l'enjoliveur central.
qEcrou de roue antivolí
Si le véhicule est équipé d'écrous de roue
antivol optionnels, un d'eux est monté sur
chaque roue et une clé spéciale doit être
utilisée pour les retirer. Cette clé fixée à la
clé à écrou de roue est rangée avec la roue
de secours. Les enregistrer auprès du
fabricant en remplissant la carte fournie
dans la boîte à gants et en la postant dans
l'enveloppe fournie. Si vous perdez cette
clé, s'assurer un concessionnaire agréé
Mazda ou utiliser le bon de commande du
fabricant, qui se trouve avec la carte
d'enregistrement.
Clé spéciale
Ecrou de roue antivol
Pour retirer l'écrou antivol
1. Obtenir la clé de l'écrou de roue
antivol.
2. Placer la clé sur l'écrou, et la maintenir bien perpendiculairement sur celui-ci.
Si la clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
3. Placer la clé à écrou de roue sur la clé spéciale et appliquer une pression.
Tourner la clé dans le sens contraire
des aiguilles d'une montre pour retirer
l'écrou.
7-10
En cas d'urgence
íCertains modèles.
Pneu à plat
Mazda3_8V65-EC-06F_Edition3 Page290
Wednesday, September 13 2006 4:27 PM
Form No.8V65-EC-06F

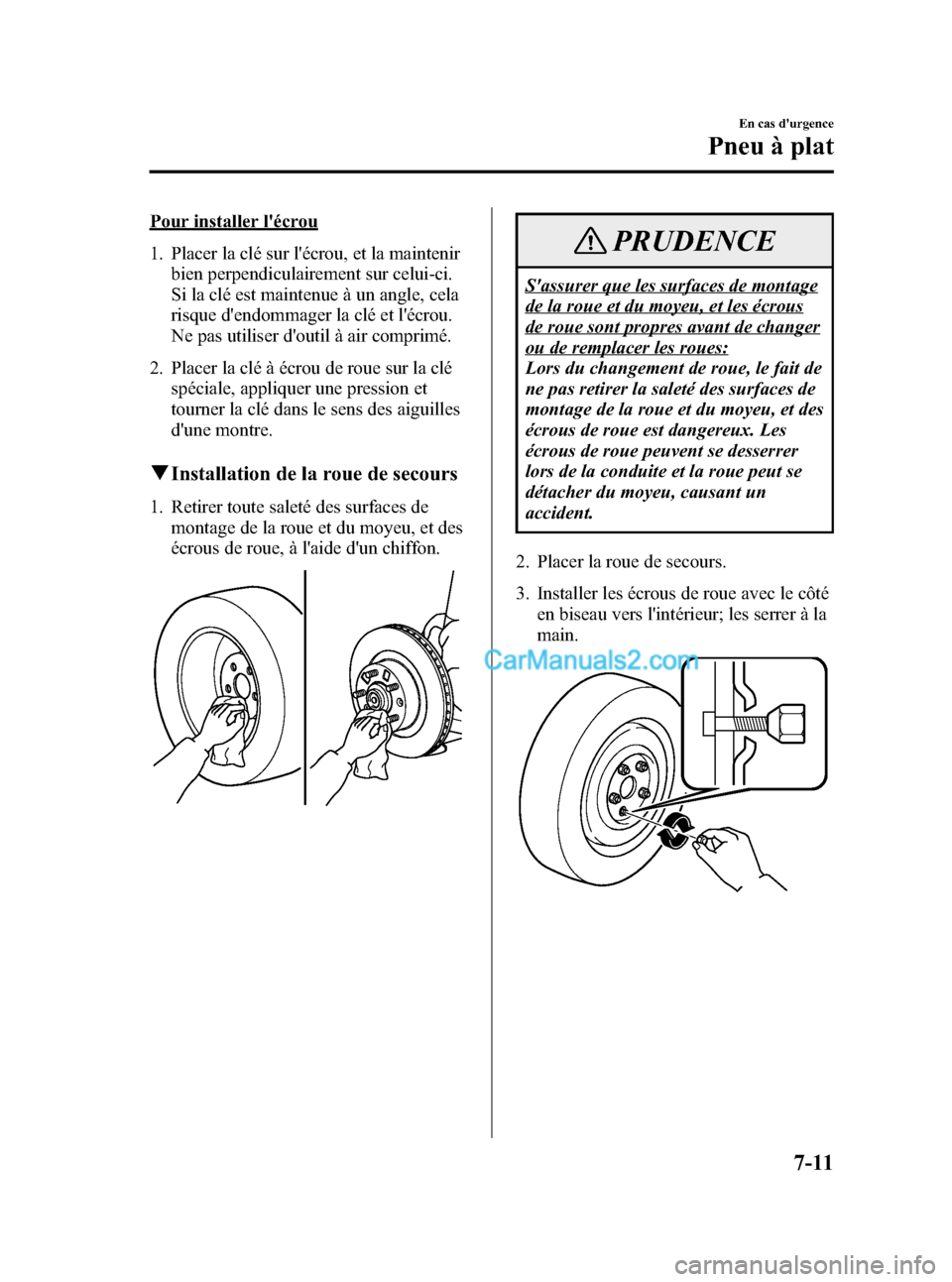

Black plate (291,1)
Pour installer l'écrou
1. Placer la clé sur l'écrou, et la maintenirbien perpendiculairement sur celui-ci.
Si la clé est maintenue à un angle, cela
risque d'endommager la clé et l'écrou.
Ne pas utiliser d'outil à air comprimé.
2. Placer la clé à écrou de roue sur la clé spéciale, appliquer une pression et
tourner la clé dans le sens des aiguilles
d'une montre.
qInstallation de la roue de secours
1. Retirer toute saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue, à l'aide d'un chiffon.
PRUDENCE
S'assurer que les surfaces de montage
de la roue et du moyeu, et les écrous
de roue sont propres avant de changer
ou de remplacer les roues:
Lors du changement de roue, le fait de
ne pas retirer la saleté des surfaces de
montage de la roue et du moyeu, et des
écrous de roue est dangereux. Les
écrous de roue peuvent se desserrer
lors de la conduite et la roue peut se
détacher du moyeu, causant un
accident.
2. Placer la roue de secours.
3. Installer les écrous de roue avec le côté en biseau vers l'intérieur; les serrer à la
main.
En cas d'urgence
Pneu à plat
7-11
Mazda3_8V65-EC-06F_Edition3 Page291
Wednesday, September 13 2006 4:27 PM
Form No.8V65-EC-06F

Black plate (292,1)
PRUDENCE
Ne pas appliquer d'huile ou de graisse
aux boulons des écrous de roue et ne
pas serrer les écrous de roue à un
couple dépassant celui spécifié:
Le fait d'appliquer de l'huile ou de la
graisse aux boulons des écrous de
roue est dangereux. Les écrous de
roue peuvent se desserrer lors de la
conduite et la roue peut se détacher du
moyeu, causant un accident. De plus,
les écrous de roue risquent de
s'endommager s'ils sont trop serrés.
4. Tourner la manivelle de cric dans le sens contraire des aiguilles d'une
montre et abaisser le véhicule. Utiliser
la clé à écrou de roue pour serrer les
écrous de roue dans l'ordre indiqué.
Si l'on n'est pas certain du serrage des
écrous de roue, les faire vérifier par un
concessionnaire agréé Mazda.
Couple de serrage des écrous
N·m (kgf·m, ft·lbf) 89 ―117 (9 ―12, 66 ―86)
PRUDENCE
Toujours serrer les écrous de roue
correctement:
Des écrous de roue incorrectement
serrés ou desserrés sont dangereux. La
roue peut ne pas tourner droit ou se
détacher. Ceci peut faire perdre le
contrôle du véhicule et causer un
grave accident.
S'assurer d'installer les écrous que
l'on a retirés ou de les remplacer par
des écrous à pas métrique identiques:
Les boulons et écrous de roue de ce
véhicule Mazda sont à pas métrique,
l'utilisation d'un écrou à pas non
métrique sur un boulon à pas
métrique est dangereuse. Un écrou
non métrique monté sur un boulon
métrique ne fixera pas la roue et
endommagera le boulon, ceci peut
faire que la roue se détache et causer
un accident.
5. Ranger la roue endommagée en utilisant le boulon de fixation de la
roue pour la maintenir en place.
Fixation de roue Boulon de fixation de la roue
7-12
En cas d'urgence
Pneu à plat
Mazda3_8V65-EC-06F_Edition3 Page292
Wednesday, September 13 2006 4:27 PM
Form No.8V65-EC-06F

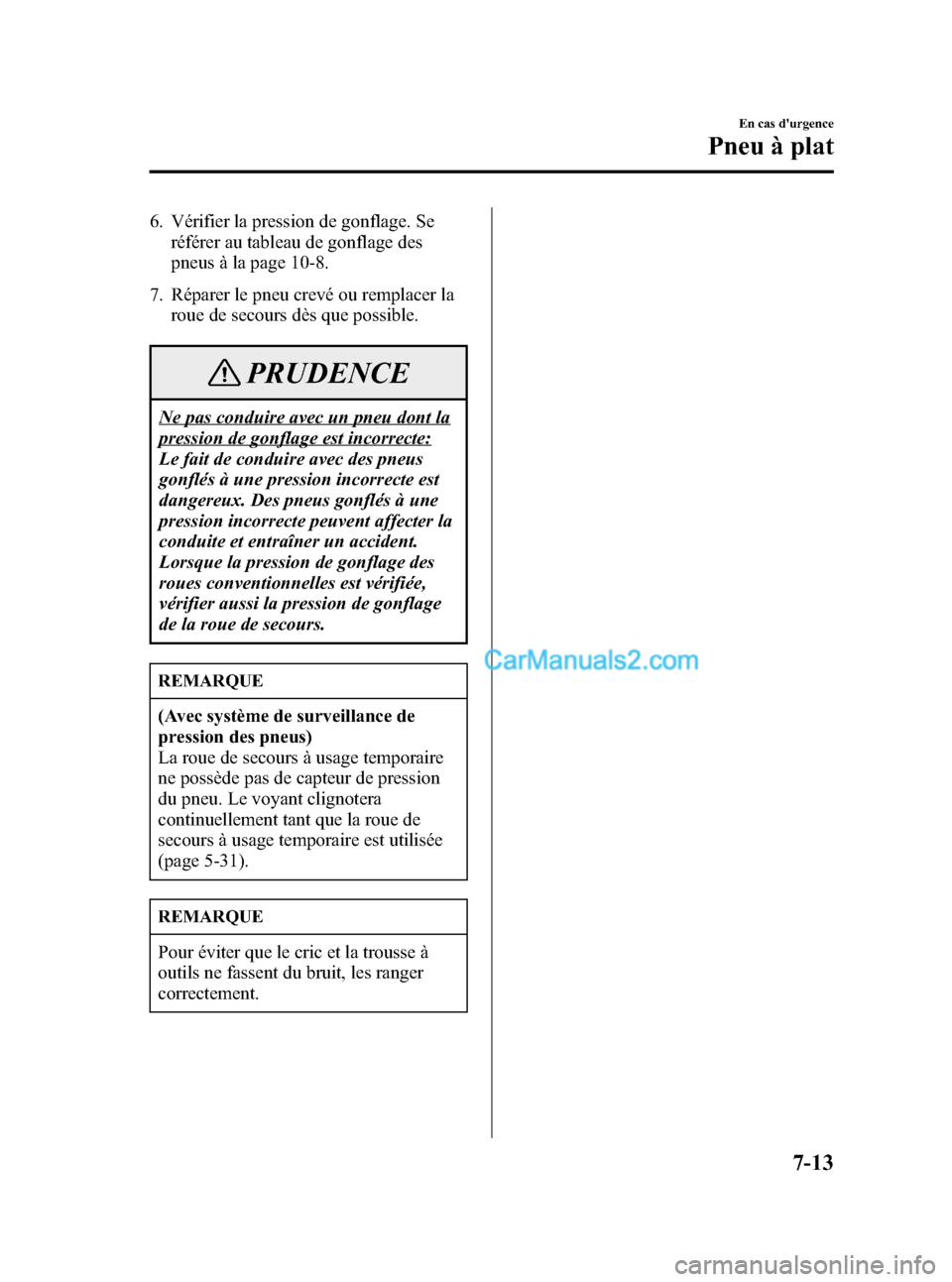

Black plate (293,1)
6. Vérifier la pression de gonflage. Seréférer au tableau de gonflage des
pneus à la page 10-8.
7. Réparer le pneu crevé ou remplacer la roue de secours dès que possible.
PRUDENCE
Ne pas conduire avec un pneu dont la
pression de gonflage est incorrecte:
Le fait de conduire avec des pneus
gonflés à une pression incorrecte est
dangereux. Des pneus gonflés à une
pression incorrecte peuvent affecter la
conduite et entraîner un accident.
Lorsque la pression de gonflage des
roues conventionnelles est vérifiée,
vérifier aussi la pression de gonflage
de la roue de secours.
REMARQUE
(Avec système de surveillance de
pression des pneus)
La roue de secours à usage temporaire
ne possède pas de capteur de pression
du pneu. Le voyant clignotera
continuellement tant que la roue de
secours à usage temporaire est utilisée
(page 5-31).
REMARQUE
Pour éviter que le cric et la trousse à
outils ne fassent du bruit, les ranger
correctement.
En cas d'urgence
Pneu à plat
7-13
Mazda3_8V65-EC-06F_Edition3 Page293
Wednesday, September 13 2006 4:27 PM
Form No.8V65-EC-06F

Black plate (294,1)
Surchauffe
Si la jauge de température du moteur
indique une surchauffe, la puissance du
véhicule est réduite ou si un bruit de
cognement ou de cliquetis est nettement
audible, cela indique que le moteur
surchauffe.
PRUDENCE
Couper le contact et s'assurer
que le ventilateur ne tourne pas avant
d'entreprendre des travaux à
proximité du ventilateur de
refroidissement:
Il est dangereux de travailler à
proximité du ventilateur de
refroidissement lorsque celui-ci
fonctionne. Le ventilateur pourrait
continuer à fonctionner indéfiniment,
même si le moteur s'est arrêté et que la
température du compartiment moteur
est élevée. On risque d'être blessé
gravement par les ailettes tournantes
du ventilateur.
Ne pas retirer le bouchon
du circuit de refroidissement lorsque
le moteur et le radiateur sont chauds:
Lorsque le moteur et le radiateur sont
chauds, du liquide de refroidissement
brûlant et de la vapeur risquent de
jaillir sous pression et causer de
graves blessures.
PRUDENCE
N'ouvrir le capot que lorsque de la
vapeur ne s'échappe plus du moteur:
La vapeur provenant d'un moteur qui
surchauffe est dangereuse. On peut
être brûlé par cette vapeur qui s'en
échappe.
Si la jauge de température du moteur
indique une surchauffe:
1. Se garer prudemment sur le bord de la route.
2. Dans le cas d'une boîte de vitesses automatique, passer en plage P, et dans
le cas d'une boîte de vitesses manuelle
passer au point mort.
3. Tirer le frein de stationnement.
4. Eteindre le climatiseur.
5. Vérifier si du liquide de refroidissement ou de la vapeur
s'échappe de sous le capot ou du
compartiment moteur.
Si de la vapeur s'échappe du
compartiment moteur:
Ne pas approcher de l'avant du
véhicule. Arrêter le moteur.
Attendre que la vapeur se dissipe, puis
ouvrir le capot et mettre le moteur en
marche.
Si, ni du liquide de refroidissement,
ni de la vapeur ne s'échappe:
Ouvrir le capot et laisser tourner le
moteur au ralenti jusqu'à ce qu'il se
refroidisse.
7-14
En cas d'urgence
Surchauffe
Mazda3_8V65-EC-06F_Edition3 Page294
Wednesday, September 13 2006 4:27 PM
Form No.8V65-EC-06F

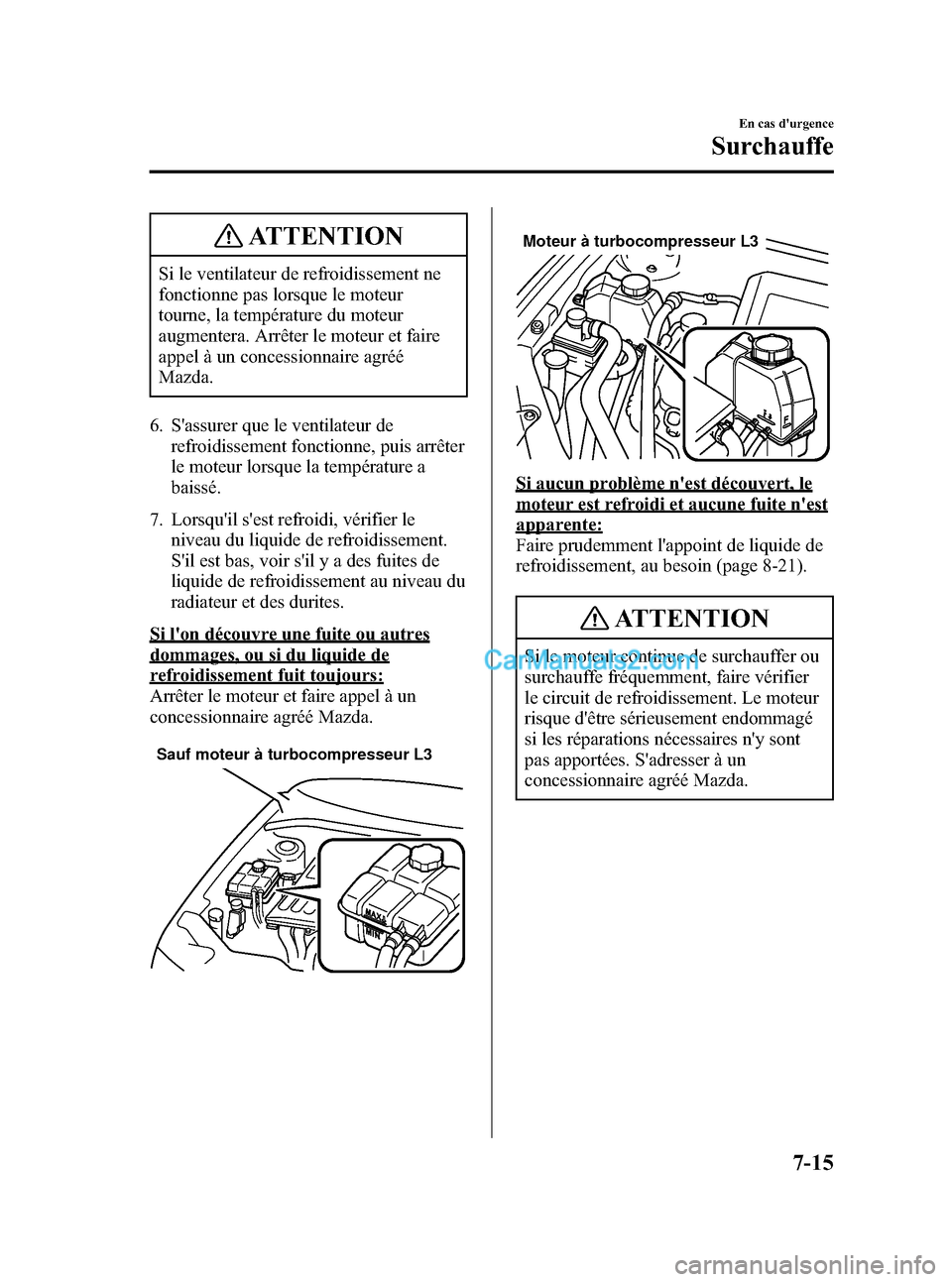

Black plate (295,1)
ATTENTION
Si le ventilateur de refroidissement ne
fonctionne pas lorsque le moteur
tourne, la température du moteur
augmentera. Arrêter le moteur et faire
appel à un concessionnaire agréé
Mazda.
6. S'assurer que le ventilateur de refroidissement fonctionne, puis arrêter
le moteur lorsque la température a
baissé.
7. Lorsqu'il s'est refroidi, vérifier le niveau du liquide de refroidissement.
S'il est bas, voir s'il y a des fuites de
liquide de refroidissement au niveau du
radiateur et des durites.
Si l'on découvre une fuite ou autres
dommages, ou si du liquide de
refroidissement fuit toujours:
Arrêter le moteur et faire appel à un
concessionnaire agréé Mazda.
Sauf moteur à turbocompresseur L3
Moteur à turbocompresseur L3
Si aucun problème n'est découvert, le
moteur est refroidi et aucune fuite n'est
apparente:
Faire prudemment l'appoint de liquide de
refroidissement, au besoin (page 8-21).
ATTENTION
Si le moteur continue de surchauffer ou
surchauffe fréquemment, faire vérifier
le circuit de refroidissement. Le moteur
risque d'être sérieusement endommagé
si les réparations nécessaires n'y sont
pas apportées. S'adresser à un
concessionnaire agréé Mazda.
En cas d'urgence
Surchauffe
7-15
Mazda3_8V65-EC-06F_Edition3 Page295
Wednesday, September 13 2006 4:27 PM
Form No.8V65-EC-06F

Black plate (296,1)

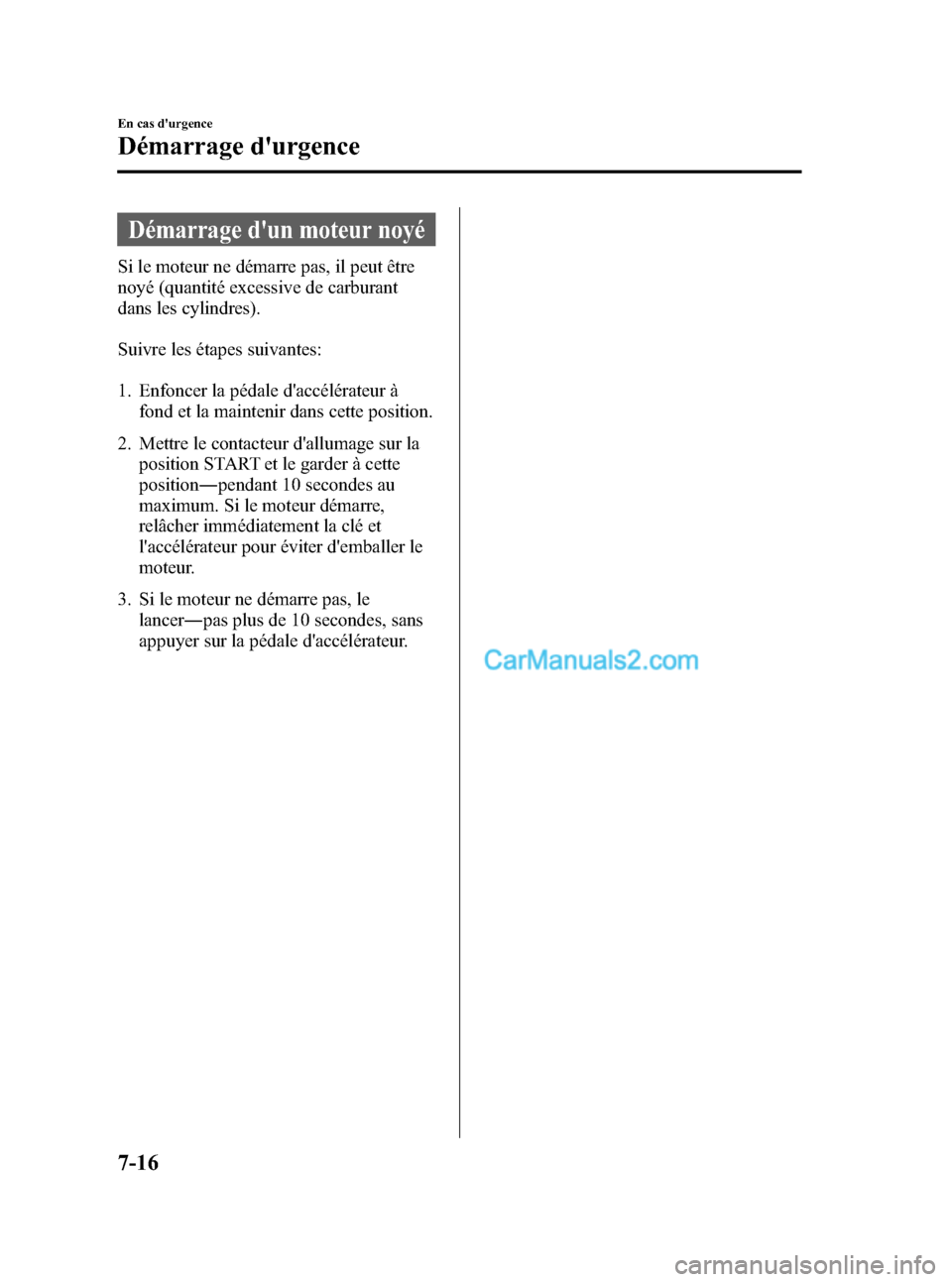

Démarrage d'un moteur noyé
Si le moteur ne démarre pas, il peut être
noyé (quantité excessive de carburant
dans les cylindres).
Suivre les étapes suivantes:
1. Enfoncer la pédale d'accélérateur àfond et la maintenir dans cette position.
2. Mettre le contacteur d'allumage sur la position START et le garder à cette
position ―pendant 10 secondes au
maximum. Si le moteur démarre,
relâcher immédiatement la clé et
l'accélérateur pour éviter d'emballer le
moteur.
3. Si le moteur ne démarre pas, le lancer ―pas plus de 10 secondes, sans
appuyer sur la pédale d'accélérateur.
7-16
En cas d'urgence
Démarrage d'urgence
Mazda3_8V65-EC-06F_Edition3 Page296
Wednesday, September 13 2006 4:27 PM
Form No.8V65-EC-06F
