2007 MAZDA MODEL MAZDASPEED 3 Manuel du propriétaire (in French)

Black plate (65,1)

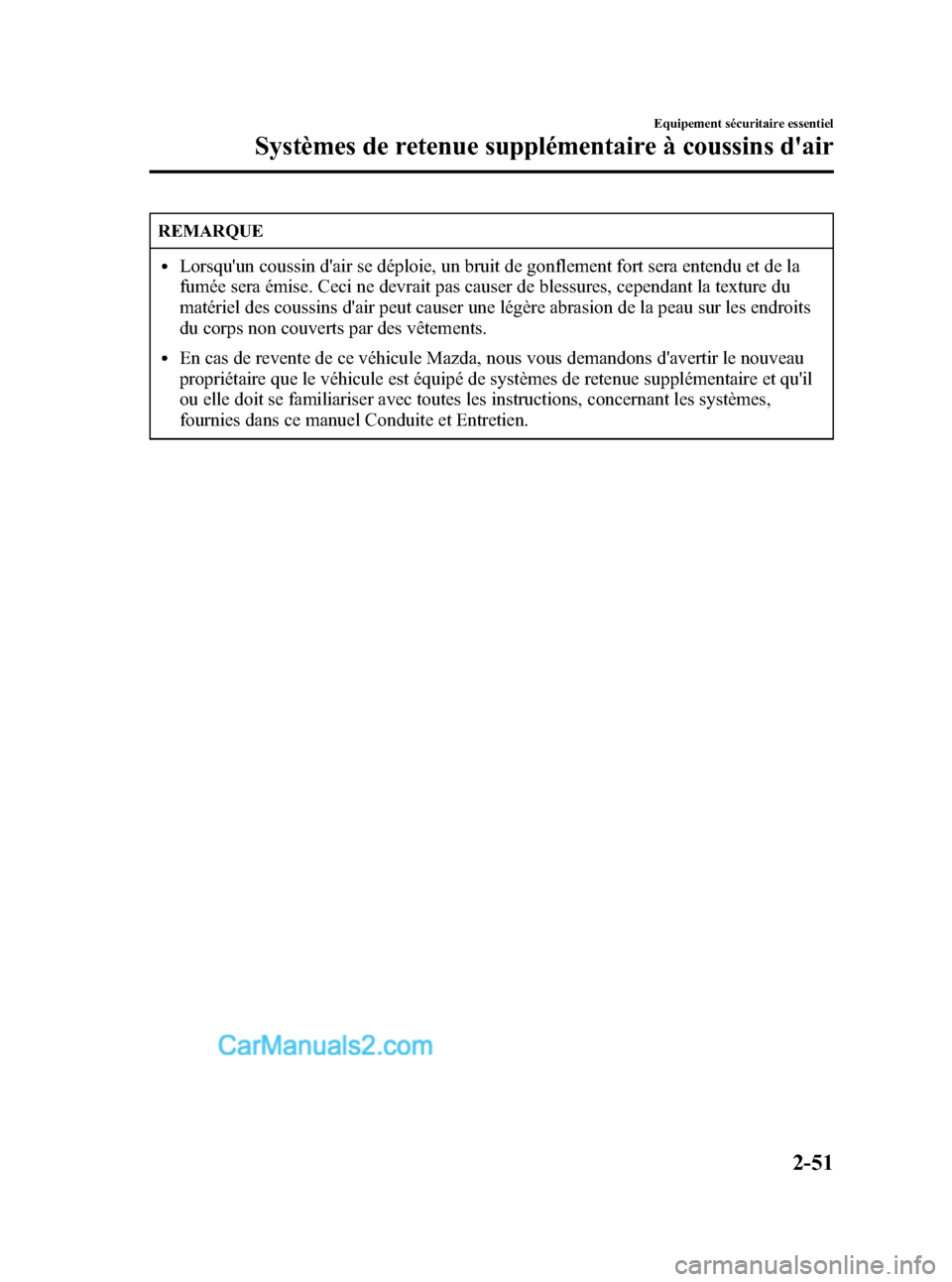

REMARQUE
lLorsqu'un coussin d'air se déploie, un bruit de gonflement fort sera entendu et de la
fumée sera émise. Ceci ne devrait pas causer de blessures, cependant la texture du
matériel des coussins d'air peut causer une légère abrasion de la peau sur les endroits
du corps non couverts par des vêtements.
lEn cas de revente de ce véhicule Mazda, nous vous demandons d'avertir le nouveau
propriétaire que le véhicule est équipé de systèmes de retenue supplémentaire et qu'il
ou elle doit se familiariser avec toutes les instructions, concernant les systèmes,
fournies dans ce manuel Conduite et Entretien.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-51
Mazda3_8V65-EC-06F_Edition3 Page65
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F

Black plate (66,1)
Composants du système de retenue supplémentaire
Le système de retenue supplémentaire se compose de deux sous-systèmes principaux:
lLe système de coussin d'air avec dispositifs de gonflage et coussins d'air.
lLe système électrique avec détecteurs de choc et module de diagnostic.
Les coussins d'air sont montés:
lLe moyeu du volant de direction
lLe tableau de bord côté passager avant
lLes côtés extérieurs des dossiers des sièges avantí
lLes montants de pare-brise et de lunette arrière, et le bord du pavillon le long des deux
côtésí
Les coussins d'air ne sont pas visibles tant qu'ils ne sont pas activés.
2-52
Equipement sécuritaire essentiel
íCertains modèles.
Systèmes de retenue supplémentaire à coussins d'air
Mazda3_8V65-EC-06F_Edition3 Page66
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F

Black plate (67,1)

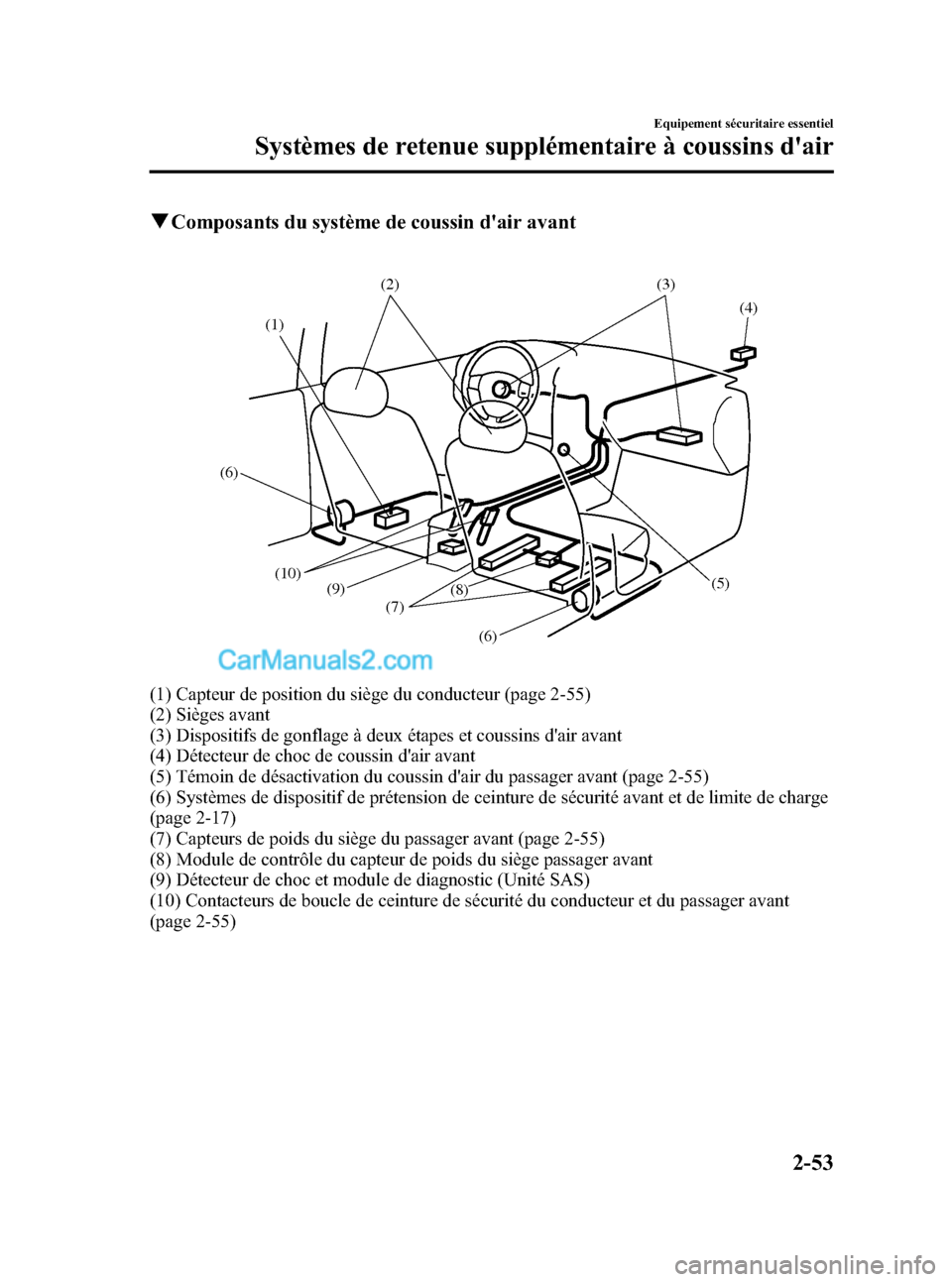

qComposants du système de coussin d'air avant
(1)
(6) (10) (7)(6)
(9)
(5)(4)
(3)
(2)
(8)
(1) Capteur de position du siège du conducteur (page 2-55)
(2) Sièges avant
(3) Dispositifs de gonflage à deux étapes et coussins d'air avant
(4) Détecteur de choc de coussin d'air avant
(5) Témoin de désactivation du coussin d'air du passager avant (page 2-55)
(6) Systèmes de dispositif de prétension de ceinture de sécurité avant et de limite de charge
(page 2-17)
(7) Capteurs de poids du siège du passager avant (page 2-55)
(8) Module de contrôle du capteur de poids du siège passager avant
(9) Détecteur de choc et module de diagnostic (Unité SAS)
(10) Contacteurs de boucle de ceinture de sécurité du conducteur et du passager avant
(page 2-55)
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-53
Mazda3_8V65-EC-06F_Edition3 Page67
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F

Black plate (68,1)
qComposants du système de coussin d'air latéral et de rideau de sécurité gonflableí
4 portes
5 portes(4)
(1)
(1)
(3)
(3)
(4)
(1)
(1)
(2) (2)
(1) Dispositifs de gonflage et coussins d'air latéraux et des rideaux de sécurité
(2) Sièges avant
(3) Détecteur de choc et module de diagnostic (Unité SAS)
(4) Détecteur de choc latéral
2-54
Equipement sécuritaire essentiel
íCertains modèles.
Systèmes de retenue supplémentaire à coussins d'air
Mazda3_8V65-EC-06F_Edition3 Page68
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F

Black plate (69,1)
Explication du fonctionnement des coussins d'air
qFonctionnement des coussins d'air avant
Lorsque les détecteurs de choc des coussins d'air détectent une collision frontale d'une
force supérieure à une collision modérée, un courant électrique est envoyé aux dispositifs
de gonflage.
Des gaz sont produits pour gonfler les coussins d'air avant, puis après leur déploiement, les
coussins d'air avant se dégonflent rapidement.
Les coussins d'air avant ne fonctionnent qu'une seule fois. Après cela, les coussins d'air
avant ne fonctionneront plus et doivent être remplacés.
Seul un concessionnaire agréé Mazda peut remplacer les composants du systèmes.
Les dispositifs de gonflage à deux étapes des coussins d'air avant commandent le
déploiement des coussins d'air selon deux niveaux de puissance. Lors d'une collision d'une
sévérité modérée, les coussins d'air avant se déploient avec une puissance moindre, alors
que lors d'une collision plus grave, ils se déploient avec de plus de puissance. Le
déploiement des coussins d'air avant peut être différent entre celui du conducteur et celui
du passager avant selon la position du siège du conducteur, le poids du passager avant et
l'utilisation des ceintures de sécurité avant, chacun de ces facteurs fournissant des données
au système de coussins d'air par l'intermédiaire de leur capteur.
Les coussins d'air avant
ne se déploient qu'en cas
de collision frontale ou
quasi frontale.
Capteur de position du siège du conducteur
Ce véhicule est équipé d'un capteur de position de glissière du siège du conducteur comme
composant du système de retenue supplémentaire. Le capteur est situé sous le siège du
conducteur. Le capteur détermine si le siège du conducteur est à l'avant ou à l'arrière d'une
position de référence et transmet la position du siège au module de diagnostic (unité SAS).
Le capteur est aussi conçu pour commander le déploiement du coussin d'air du conducteur
selon la distance entre le siège du conducteur et le volant de direction.
Le voyant du dispositif de prétension de ceinture de sécurité avant/coussin d'air clignote si
une anomalie possible est détectée dans le capteur (page 2-65).
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-55
Mazda3_8V65-EC-06F_Edition3 Page69
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F

Black plate (70,1)

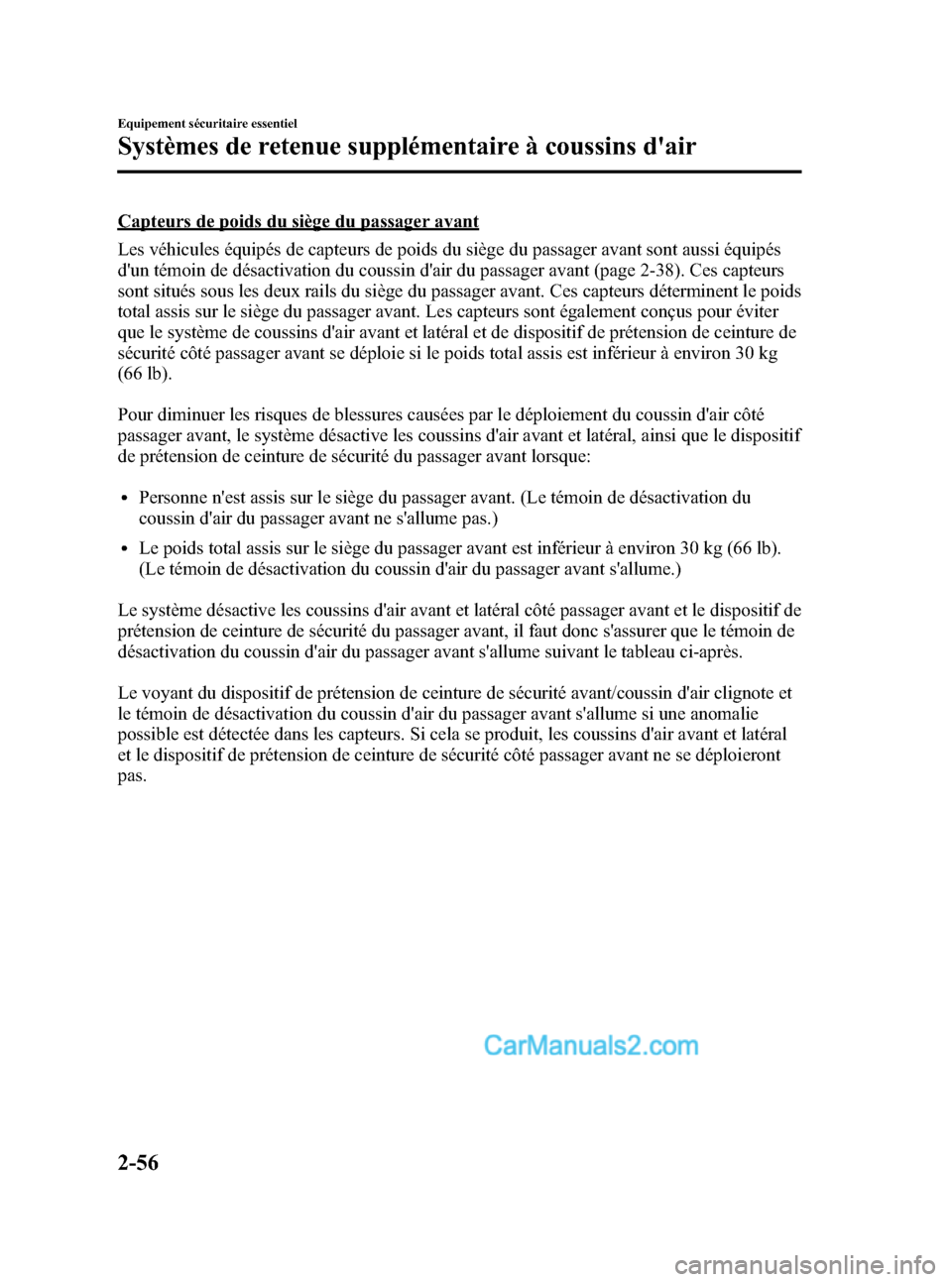

Capteurs de poids du siège du passager avant
Les véhicules équipés de capteurs de poids du siège du passager avant sont aussi équipés
d'un témoin de désactivation du coussin d'air du passager avant (page 2-38). Ces capteurs
sont situés sous les deux rails du siège du passager avant. Ces capteurs déterminent le poids
total assis sur le siège du passager avant. Les capteurs sont également conçus pour éviter
que le système de coussins d'air avant et latéral et de dispositif de prétension de ceinture de
sécurité côté passager avant se déploie si le poids total assis est inférieur à environ 30 kg
(66 lb).
Pour diminuer les risques de blessures causées par le déploiement du coussin d'air côté
passager avant, le système désactive les coussins d'air avant et latéral, ainsi que le dispositif
de prétension de ceinture de sécurité du passager avant lorsque:
lPersonne n'est assis sur le siège du passager avant. (Le témoin de désactivation du
coussin d'air du passager avant ne s'allume pas.)
lLe poids total assis sur le siège du passager avant est inférieur à environ 30 kg (66 lb).
(Le témoin de désactivation du coussin d'air du passager avant s'allume.)
Le système désactive les coussins d'air avant et latéral côté passager avant et le dispositif de
prétension de ceinture de sécurité du passager avant, il faut donc s'assurer que le témoin de
désactivation du coussin d'air du passager avant s'allume suivant le tableau ci-après.
Le voyant du dispositif de prétension de ceinture de sécurité avant/coussin d'air clignote et
le témoin de désactivation du coussin d'air du passager avant s'allume si une anomalie
possible est détectée dans les capteurs. Si cela se produit, les coussins d'air avant et latéral
et le dispositif de prétension de ceinture de sécurité côté passager avant ne se déploieront
pas.
2-56
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda3_8V65-EC-06F_Edition3 Page70
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F

Black plate (71,1)
Témoin de désactivation du coussin d'air du passager avant
Ce témoin s'allume pour indiquer que les coussins d'air avant et latéral côté passager avant
et le système de dispositif de prétension de ceinture de sécurité ne se déploieront en cas de
collision.
Avec chauffage de siège
Sans chauffage de siège
Si les capteurs de poids du siège du passager avant sont normaux, le témoin s'allume
lorsque le contacteur d'allumage est mis à la position ON. Il s'éteint après 6 secondes
environ.
Le témoin de désactivation du coussin d'air du passager avant s'allume ou reste éteint dans les conditions
suivantes:
Poids total assis sur le
siège du passager avant Témoin de désactivation du
coussin d'air du passager avant Coussins d'air avant et
latéral côté passager avant Système du dispositif
de prétension des
ceintures de sécurité du passager avant
Vide (non occupé)
*Hors circuit Hors circuitHors circuit
Inférieur à environ 30 kg
(66 lb) En circuit
Hors circuitHors circuit
Environ 42 kg (93 lb) ou
plus Hors circuit
En circuitEn circuit
* Si la ceinture de sécurité du passager avant est bouclée, le témoin de désactivation du coussin d'air du passager avant s'allume, cependant ceci n'indique pas une anomalie.
Si le témoin de désactivation du coussin d'air du passager avant ne s'allume pas lorsque le
contacteur d'allumage est mis à la position ON et comme indiqué ci-dessus, ne pas laisser
un enfant s'asseoir sur le siège du passager avant et s'adresser à un concessionnaire agréé
Mazda dès que possible. Le système peut ne pas fonctionner correctement en cas
d'accident.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-57
Mazda3_8V65-EC-06F_Edition3 Page71
Wednesday, September 13 2006 4:25 PM
Form No.8V65-EC-06F

Black plate (72,1)
PRUDENCE
Ne pas diminuer le poids total assis sur le siège du passager:
Lorsqu'un adulte ou un enfant de grande taille s'assied sur le siège du passager avant,
la diminution du poids total assis sur le siège du passager avant du poids total assis
d'environ 42 kg (93 lb) exigés pour le déploiement de coussin d'air est dangereuse. Les
capteurs de poids du siège du passager avant détecteront la condition de poids total
assis réduit et les coussins d'air avant et latéral côté passager avant et le dispositif de
prétension de ceinture de sécurité du passager avant ne se déploieront pas en cas
d'accident. Le passager avant n'aura pas la protection supplémentaire fournie par le
coussin d'air, cela peut causer de graves blessures. La diminution du poids total assis
sur le siège du passager avant du poids total assis d'environ 42 kg (93 lb) peut faire
que le coussin d'air ne se déploie pas dans les conditions suivantes, par exemple:
lUn passager arrière pousse vers le haut avec les pieds le siège du passager avant.lDes bagages ou autres articles placés sous le siège du passager avant ou entre le
siège du passager avant et le siège du conducteur poussent le coussin du siège du
passager avant vers le haut.
lL'occupant du siège du passager avant s'assied de sorte que son poids ne repose
pas entièrement sur le siège, par exemple s'il s'assied trop près de la portière, s'il
saisit le bord du toit ouvrant transparent et s'il s'assied avec le dossier du siège
incliné excessivement.
lDes accessoires qui peuvent augmenter le poids total assis sur le siège du passager
avant.
Les systèmes de prétension de ceinture de sécurité et les coussins d'air latéraux et
avant pour passager avant seront désactivés si le poids total assis sur le siège du
passager avant est proche de 30 kg (66 lb), et ils seront réactivés avant que le poids
dépasse 42 kg (93 lb).
