2007 BMW MOTORRAD K 1200 GT Livret de bord (in French)

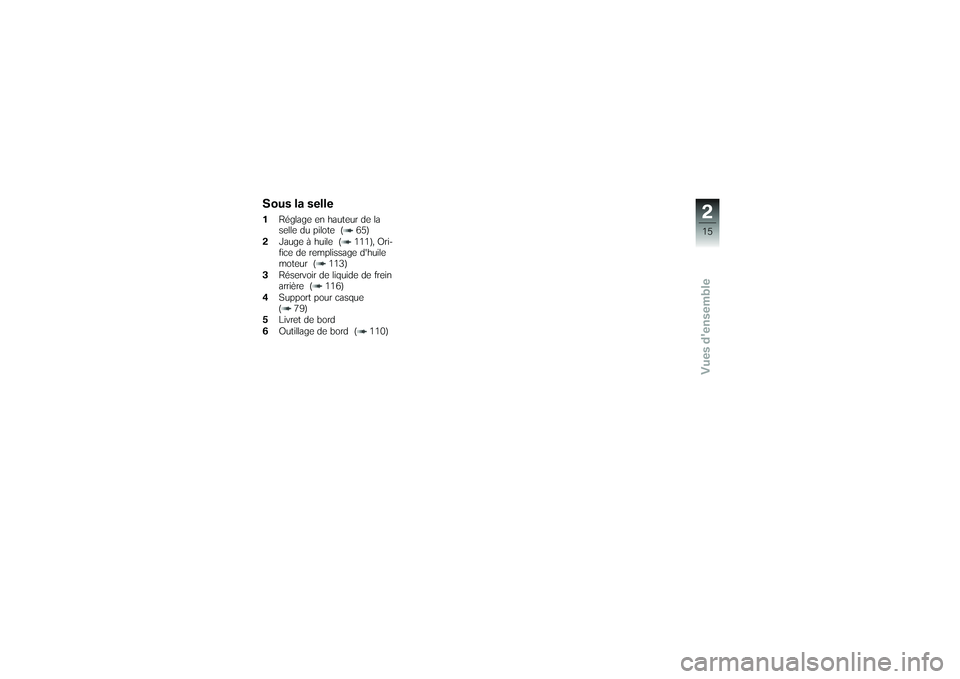

Sous la selle1Réglage en hauteur de la
selle du pilote ( 65)
2 Jauge à huile ( 111), Ori-
fice de remplissage d'huile
moteur ( 113)
3 Réservoir de liquide de frein
arrière ( 116)
4 Support pour casque
( 79)
5 Livret de bord
6 Outillage de bord ( 110)
215zVues d'ensemble

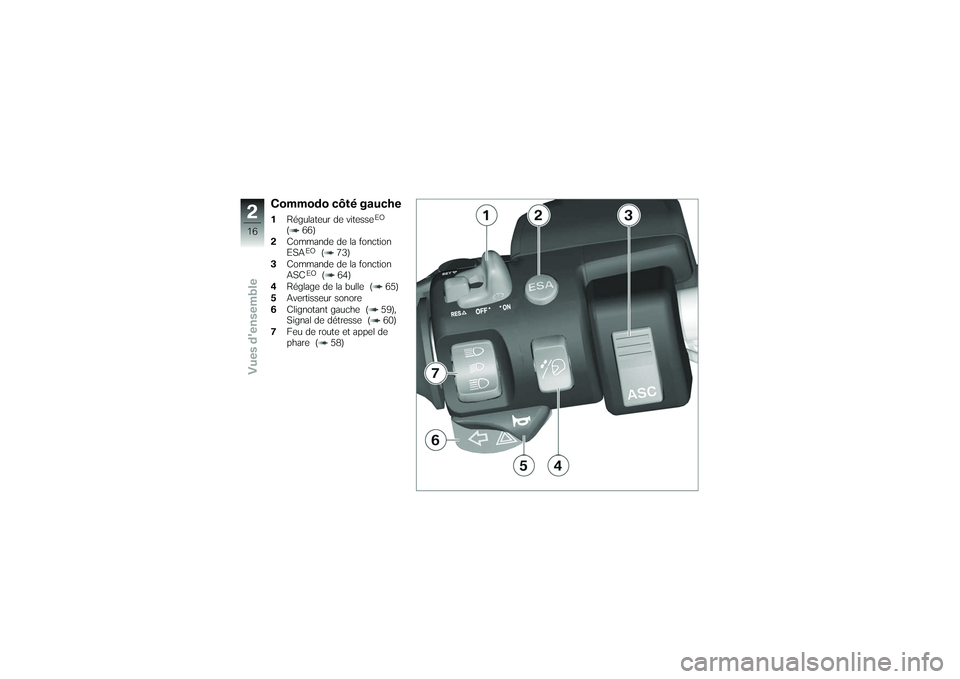

Commodo côté gauche1Régulateur de vitesse
EO
( 66)
2 Commande de la fonction
ESA
EO
( 73)
3 Commande de la fonction
ASC
EO
( 64)
4 Réglage de la bulle ( 65)
5 Avertisseur sonore
6 Clignotant gauche ( 59),
Signal de détresse ( 60)
7 Feu de route et appel de
phare ( 58)
216zVues d'ensemble

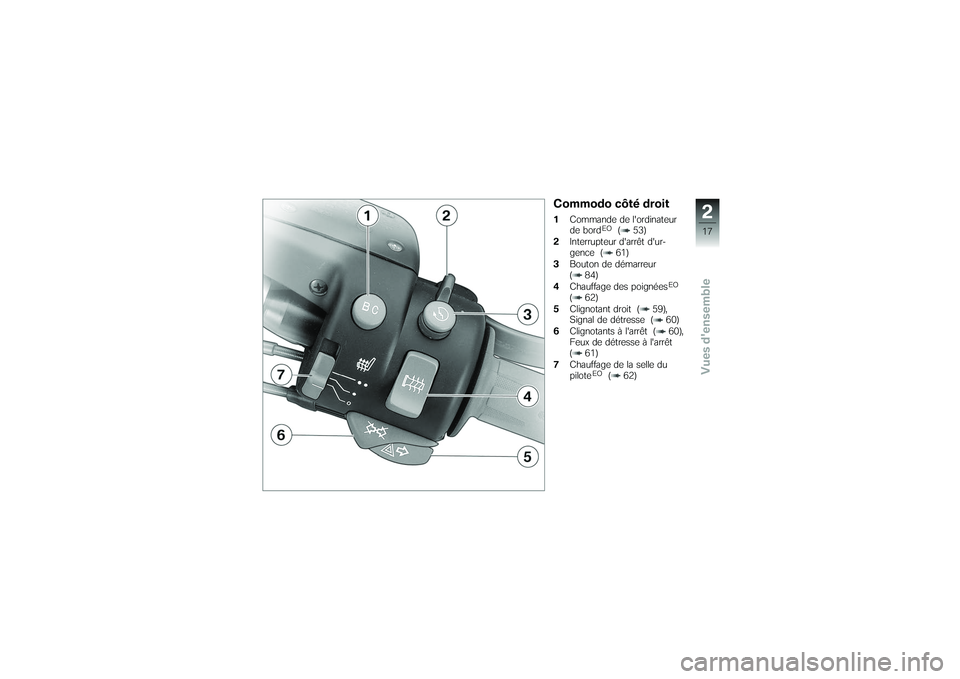

Commodo côté droit1Commande de l'ordinateur
de bord
EO
( 53)
2 Interrupteur d'arrêt d'ur-
gence ( 61)
3 Bouton de démarreur
( 84)
4 Chauffage des poignées
EO
( 62)
5 Clignotant droit ( 59),
Signal de détresse ( 60)
6 Clignotants à l'arrêt ( 60),
Feux de détresse à l'arrêt
( 61)
7 Chauffage de la selle du
pilote
EO
( 62)
217zVues d'ensemble

Combiné d'instruments1Compteur de vitesse
2 Témoins ( 22)
3 Visuel multifonctions
( 22)
4 Compte-tours
5 Témoin DWA (EO)
6 Réglage de la montre
( 51)
Réglage de la luminosité
( 53)
7 Sélection du compteur kilo-
métrique ( 51)
Remise à zéro du comp-
teur kilométrique journalier
( 52)
8 Capteur d'éclairage des ins-
truments
L'éclairage du combiné
d'instruments est équipé
d'une inversion jour/nuit
automatique.
218zVues d'ensemble

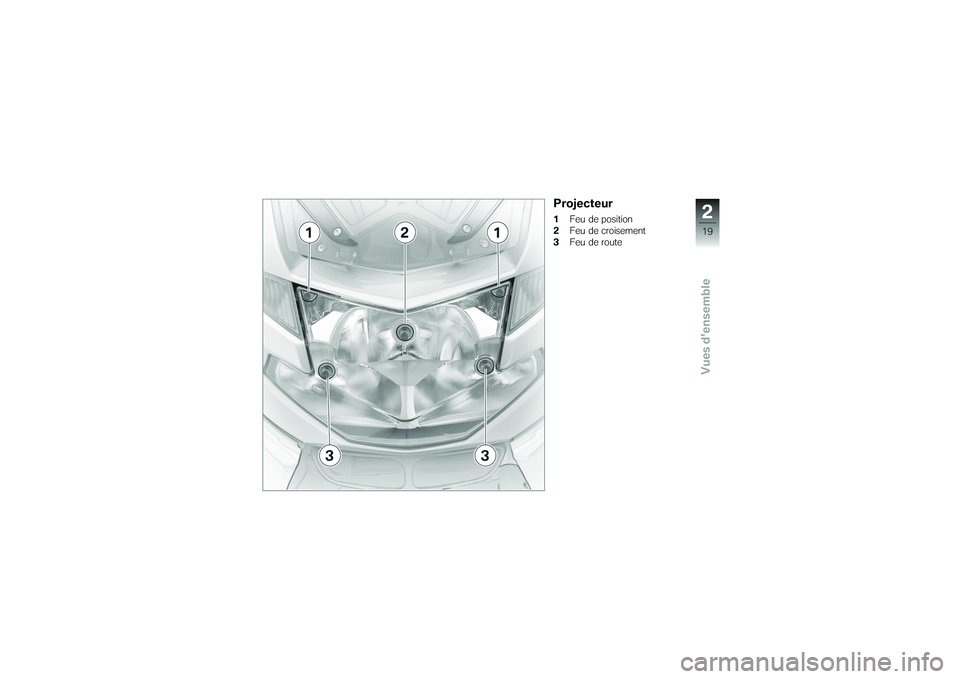

Projecteur1Feu de position
2 Feu de croisement
3 Feu de route
219zVues d'ensemble

220zVues d'ensemble

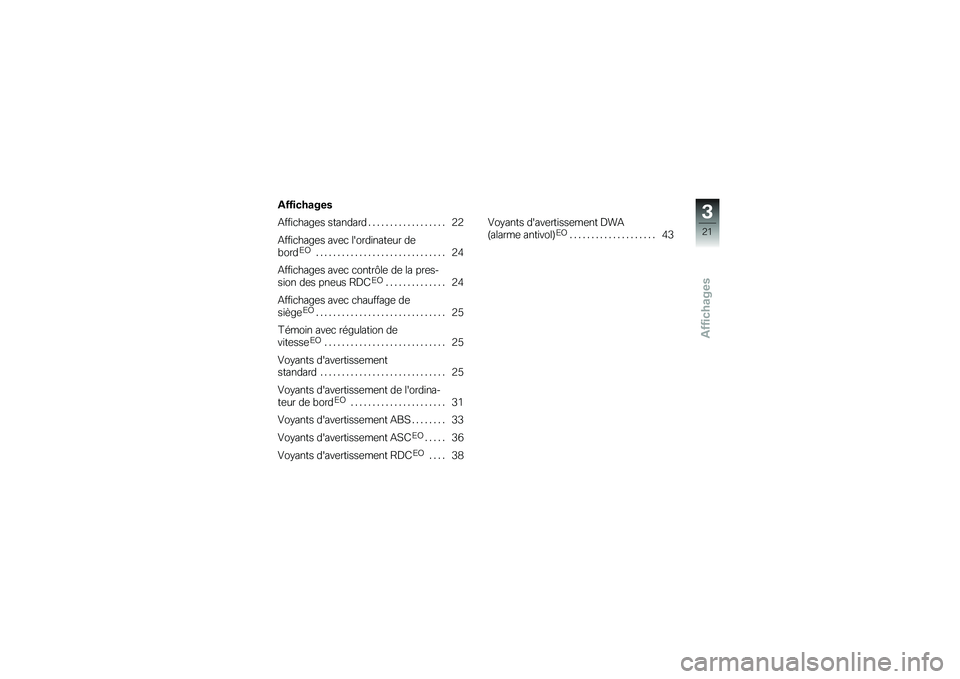

Affichages
Affichages
Affichages standard .................. 22
Affichages avec l'ordinateur de
bord
EO
.............................. 24
Affichages avec contrôle de la pres-
sion des pneus RDC
EO
.............. 24
Affichages avec chauffage de
siège
EO
.............................. 25
Témoin avec régulation de
vitesseEO
............................ 25
Voyants d'avertissement
standard . ............................ 25
Voyants d'avertissement de l'ordina-
teur de bordEO
...................... 31
Voyants d'avertissement ABS . ....... 33
Voyants d'avertissement ASC
EO
..... 36
Voyants d'avertissement RDC
EO
.... 38 Voyants d'avertissement DWA
(alarme antivol)
EO
.................... 43
321zAffichages

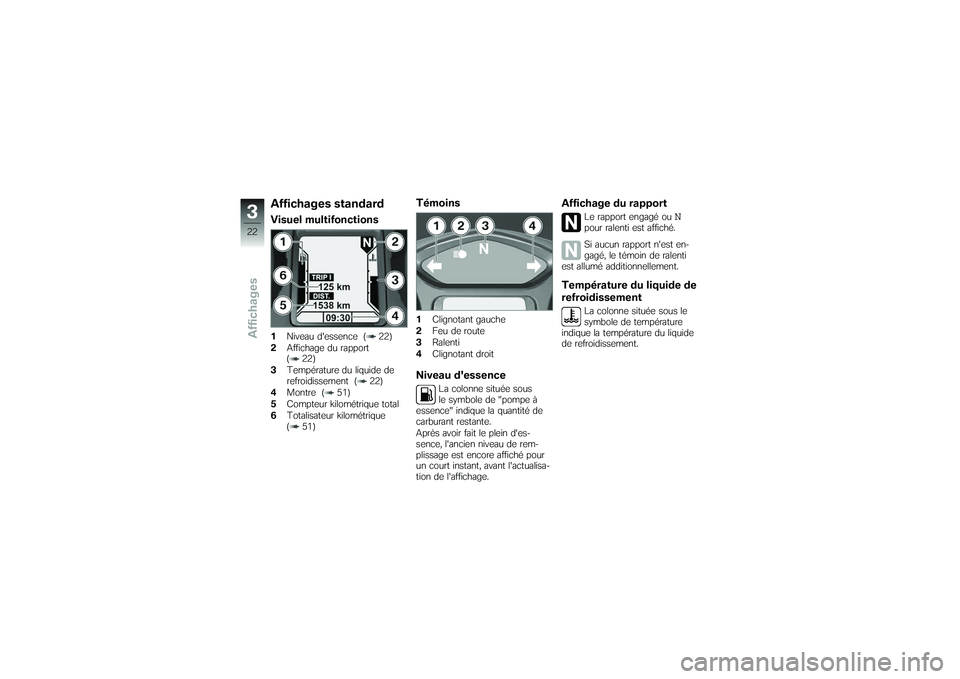

Affichages standardVisuel multifonctions1Niveau d'essence ( 22)
2 Affichage du rapport
( 22)
3 Température du liquide de
refroidissement ( 22)
4 Montre ( 51)
5 Compteur kilométrique total
6 Totalisateur kilométrique
( 51)
Témoins1Clignotant gauche
2 Feu de route
3 Ralenti
4 Clignotant droitNiveau d'essence
La colonne située sous
le symbole de "pompe à
essence" indique la quantité de
carburant restante.
Après avoir fait le plein d'es-
sence, l'ancien niveau de rem-
plissage est encore affiché pour
un court instant, avant l'actualisa-
tion de l'affichage.
Affichage du rapport
Le rapport engagé ou
N
pour ralenti est affiché.
Si aucun rapport n'est en-
gagé, le témoin de ralenti
est allumé additionnellement.
Température du liquide de
refroidissement
La colonne située sous le
symbole de température
indique la température du liquide
de refroidissement.
322zAffichages
