2007 BMW MOTORRAD K 1200 GT Livret de bord (in French)

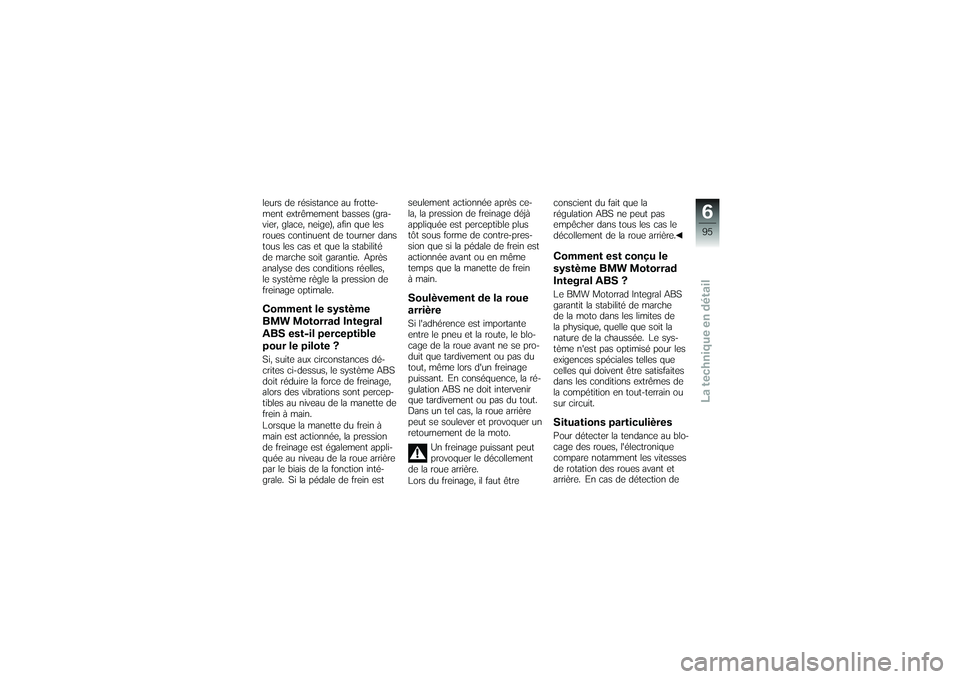

leurs de résistance au frotte-
ment extrêmement basses (gra-
vier, glace, neige), afin que les
roues continuent de tourner dans
tous les cas et que la stabilité
de marche soit garantie. Après
analyse des conditions réelles,
le système règle la pression de
freinage optimale.Comment le système
BMW Motorrad Integral
ABS est-il perceptible
pour le pilote ?Si, suite aux circonstances dé-
crites ci-dessus, le système ABS
doit réduire la force de freinage,
alors des vibrations sont percep-
tibles au niveau de la manette de
frein à main.
Lorsque la manette du frein à
main est actionnée, la pression
de freinage est également appli-
quée au niveau de la roue arrière
par le biais de la fonction inté-
grale. Si la pédale de frein estseulement actionnée après ce-
la, la pression de freinage déjà
appliquée est perceptible plus
tôt sous forme de contre-pres-
sion que si la pédale de frein est
actionnée avant ou en même
temps que la manette de frein
à main.
Soulèvement de la roue
arrièreSi l'adhérence est importante
entre le pneu et la route, le blo-
cage de la roue avant ne se pro-
duit que tardivement ou pas du
tout, même lors d'un freinage
puissant. En conséquence, la ré-
gulation ABS ne doit intervenir
que tardivement ou pas du tout.
Dans un tel cas, la roue arrière
peut se soulever et provoquer un
retournement de la moto.
Un freinage puissant peut
provoquer le décollement
de la roue arrière.
Lors du freinage, il faut être conscient du fait que la
régulation ABS ne peut pas
empêcher dans tous les cas le
décollement de la roue arrière.
Comment est conçu le
système BMW Motorrad
Integral ABS ?Le BMW Motorrad Integral ABS
garantit la stabilité de marche
de la moto dans les limites de
la physique, quelle que soit la
nature de la chaussée. Le sys-
tème n'est pas optimisé pour les
exigences spéciales telles que
celles qui doivent être satisfaites
dans les conditions extrêmes de
la compétition en tout-terrain ou
sur circuit.Situations particulièresPour détecter la tendance au blo-
cage des roues, l'électronique
compare notamment les vitesses
de rotation des roues avant et
arrière. En cas de détection de
695zLa technique en détail

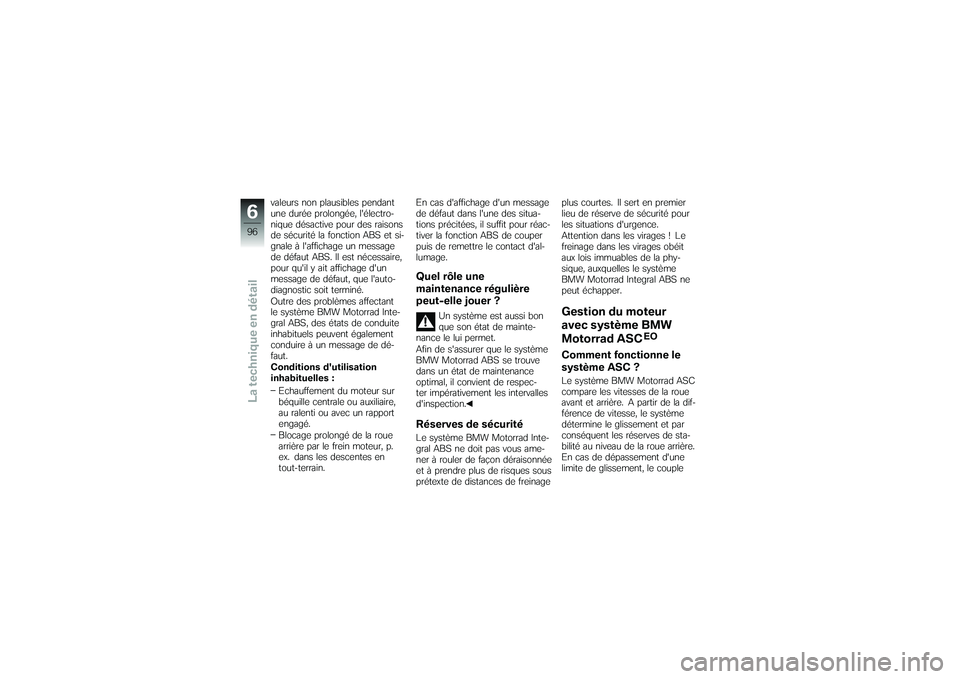

valeurs non plausibles pendant
une durée prolongée, l'électro-
nique désactive pour des raisons
de sécurité la fonction ABS et si-
gnale à l'affichage un message
de défaut ABS. Il est nécessaire,
pour qu'il y ait affichage d'un
message de défaut, que l'auto-
diagnostic soit terminé.
Outre des problèmes affectant
le système BMW Motorrad Inte-
gral ABS, des états de conduite
inhabituels peuvent également
conduire à un message de dé-
faut.
Conditions d'utilisation
inhabituelles :Echauffement du moteur sur
béquille centrale ou auxiliaire,
au ralenti ou avec un rapport
engagé.
Blocage prolongé de la roue
arrière par le frein moteur, p.
ex. dans les descentes en
tout-terrain. En cas d'affichage d'un message
de défaut dans l'une des situa-
tions précitées, il suffit pour réac-
tiver la fonction ABS de couper
puis de remettre le contact d'al-
lumage.
Quel rôle une
maintenance régulière
peut-elle jouer ?
Un système est aussi bon
que son état de mainte-
nance le lui permet.
Afin de s'assurer que le système
BMW Motorrad ABS se trouve
dans un état de maintenance
optimal, il convient de respec-
ter impérativement les intervalles
d'inspection.
Réserves de sécuritéLe système BMW Motorrad Inte-
gral ABS ne doit pas vous ame-
ner à rouler de façon déraisonnée
et à prendre plus de risques sous
prétexte de distances de freinage plus courtes. Il sert en premier
lieu de réserve de sécurité pour
les situations d'urgence.
Attention dans les virages ! Le
freinage dans les virages obéit
aux lois immuables de la phy-
sique, auxquelles le système
BMW Motorrad Integral ABS ne
peut échapper.
Gestion du moteur
avec système BMW
Motorrad ASC
EO
Comment fonctionne le
système ASC ?Le système BMW Motorrad ASC
compare les vitesses de la roue
avant et arrière. A partir de la dif-
férence de vitesse, le système
détermine le glissement et par
conséquent les réserves de sta-
bilité au niveau de la roue arrière.
En cas de dépassement d'une
limite de glissement, le couple
696zLa technique en détail

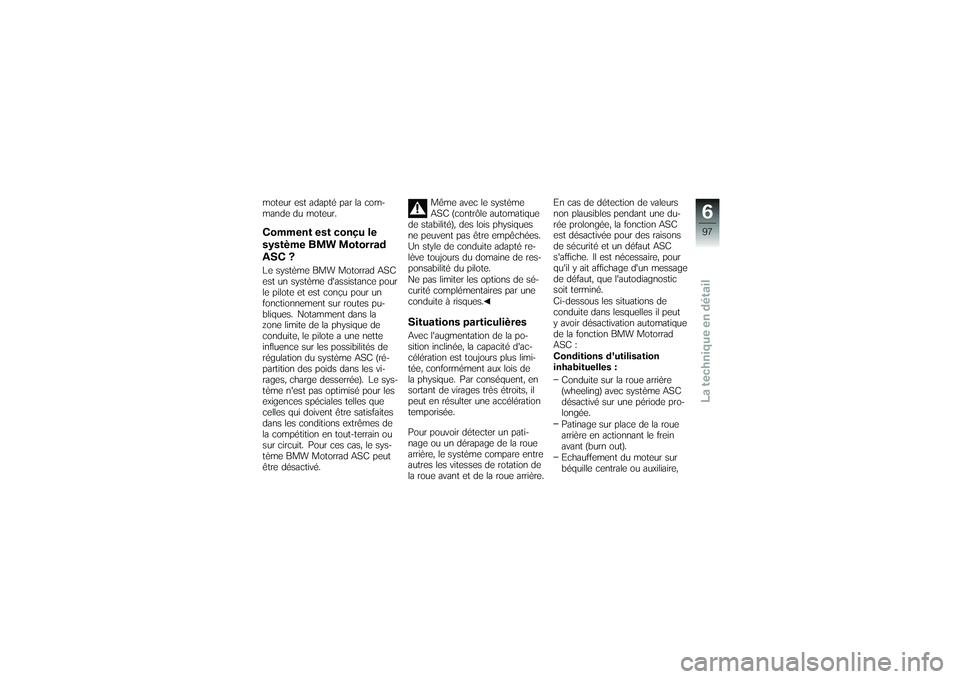

moteur est adapté par la com-
mande du moteur.Comment est conçu le
système BMW Motorrad
ASC ?Le système BMW Motorrad ASC
est un système d'assistance pour
le pilote et est conçu pour un
fonctionnement sur routes pu-
bliques. Notamment dans la
zone limite de la physique de
conduite, le pilote a une nette
influence sur les possibilités de
régulation du système ASC (ré-
partition des poids dans les vi-
rages, charge desserrée). Le sys-
tème n'est pas optimisé pour les
exigences spéciales telles que
celles qui doivent être satisfaites
dans les conditions extrêmes de
la compétition en tout-terrain ou
sur circuit. Pour ces cas, le sys-
tème BMW Motorrad ASC peut
être désactivé.Même avec le système
ASC (contrôle automatique
de stabilité), des lois physiques
ne peuvent pas être empêchées.
Un style de conduite adapté re-
lève toujours du domaine de res-
ponsabilité du pilote.
Ne pas limiter les options de sé-
curité complémentaires par une
conduite à risques.
Situations particulièresAvec l'augmentation de la po-
sition inclinée, la capacité d'ac-
célération est toujours plus limi-
tée, conformément aux lois de
la physique. Par conséquent, en
sortant de virages très étroits, il
peut en résulter une accélération
temporisée.
Pour pouvoir détecter un pati-
nage ou un dérapage de la roue
arrière, le système compare entre
autres les vitesses de rotation de
la roue avant et de la roue arrière. En cas de détection de valeurs
non plausibles pendant une du-
rée prolongée, la fonction ASC
est désactivée pour des raisons
de sécurité et un défaut ASC
s'affiche. Il est nécessaire, pour
qu'il y ait affichage d'un message
de défaut, que l'autodiagnostic
soit terminé.
Ci-dessous les situations de
conduite dans lesquelles il peut
y avoir désactivation automatique
de la fonction BMW Motorrad
ASC :
Conditions d'utilisation
inhabituelles :
Conduite sur la roue arrière
(wheeling) avec système ASC
désactivé sur une période pro-
longée.
Patinage sur place de la roue
arrière en actionnant le frein
avant (burn out).
Echauffement du moteur sur
béquille centrale ou auxiliaire,
697zLa technique en détail

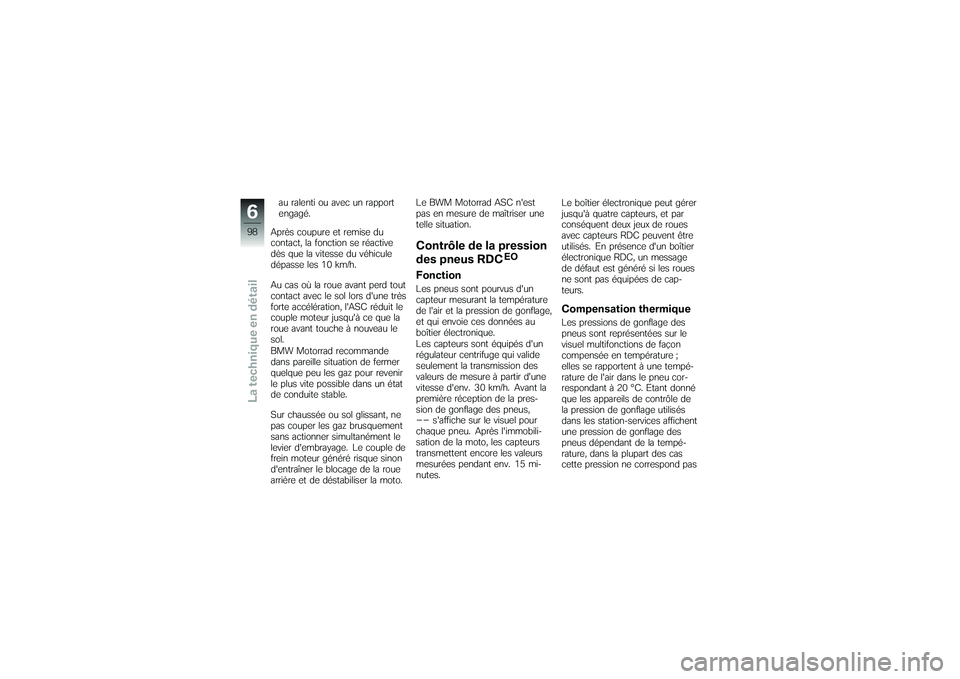

au ralenti ou avec un rapport
engagé.
Après coupure et remise du
contact, la fonction se réactive
dès que la vitesse du véhicule
dépasse les 10 km/h.
Au cas où la roue avant perd tout
contact avec le sol lors d'une très
forte accélération, l'ASC réduit le
couple moteur jusqu'à ce que la
roue avant touche à nouveau le
sol.
BMW Motorrad recommande
dans pareille situation de fermer
quelque peu les gaz pour revenir
le plus vite possible dans un état
de conduite stable.
Sur chaussée ou sol glissant, ne
pas couper les gaz brusquement
sans actionner simultanément le
levier d'embrayage. Le couple de
frein moteur généré risque sinon
d'entraîner le blocage de la roue
arrière et de déstabiliser la moto. Le BWM Motorrad ASC n'est
pas en mesure de maîtriser une
telle situation.
Contrôle de la pression
des pneus RDC
EO
FonctionLes pneus sont pourvus d'un
capteur mesurant la température
de l'air et la pression de gonflage,
et qui envoie ces données au
boîtier électronique.
Les capteurs sont équipés d'un
régulateur centrifuge qui valide
seulement la transmission des
valeurs de mesure à partir d'une
vitesse d'env. 30 km/h. Avant la
première réception de la pres-
sion de gonflage des pneus,--
s'affiche sur le visuel pour
chaque pneu. Après l'immobili-
sation de la moto, les capteurs
transmettent encore les valeurs
mesurées pendant env. 15 mi-
nutes. Le boîtier électronique peut gérer
jusqu'à quatre capteurs, et par
conséquent deux jeux de roues
avec capteurs RDC peuvent être
utilisés. En présence d'un boîtier
électronique RDC, un message
de défaut est généré si les roues
ne sont pas équipées de cap-
teurs.
Compensation thermiqueLes pressions de gonflage des
pneus sont représentées sur le
visuel multifonctions de façon
compensée en température ;
elles se rapportent à une tempé-
rature de l'air dans le pneu cor-
respondant à 20 °C. Etant donné
que les appareils de contrôle de
la pression de gonflage utilisés
dans les station-services affichent
une pression de gonflage des
pneus dépendant de la tempé-
rature, dans la plupart des cas
cette pression ne correspond pas
698zLa technique en détail

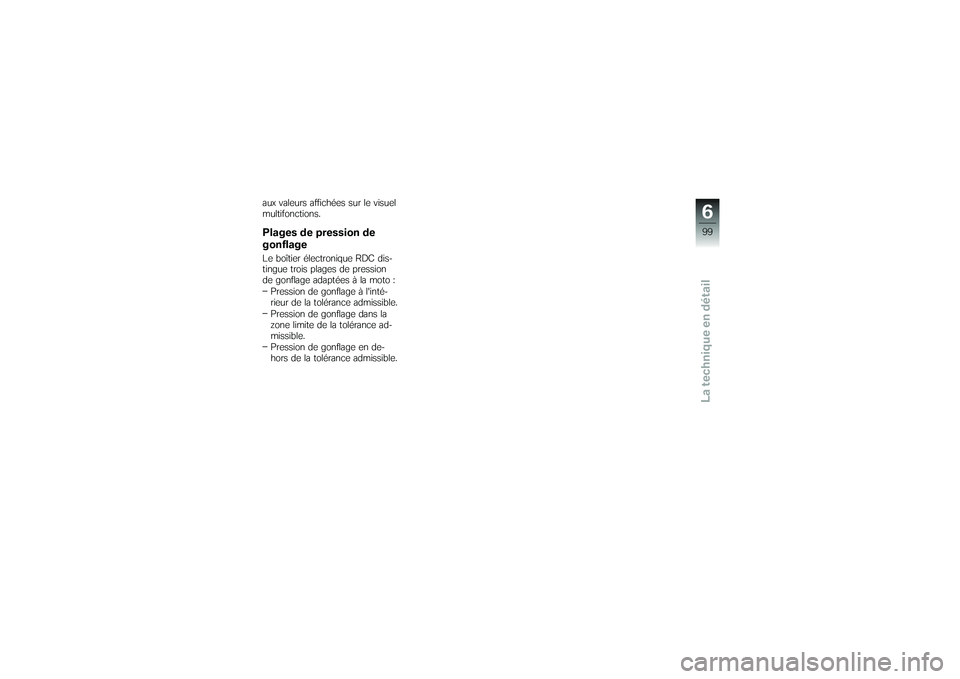

aux valeurs affichées sur le visuel
multifonctions.Plages de pression de
gonflageLe boîtier électronique RDC dis-
tingue trois plages de pression
de gonflage adaptées à la moto :Pression de gonflage à l'inté-
rieur de la tolérance admissible.
Pression de gonflage dans la
zone limite de la tolérance ad-
missible.
Pression de gonflage en de-
hors de la tolérance admissible.
699zLa technique en détail

6100zLa technique en détail

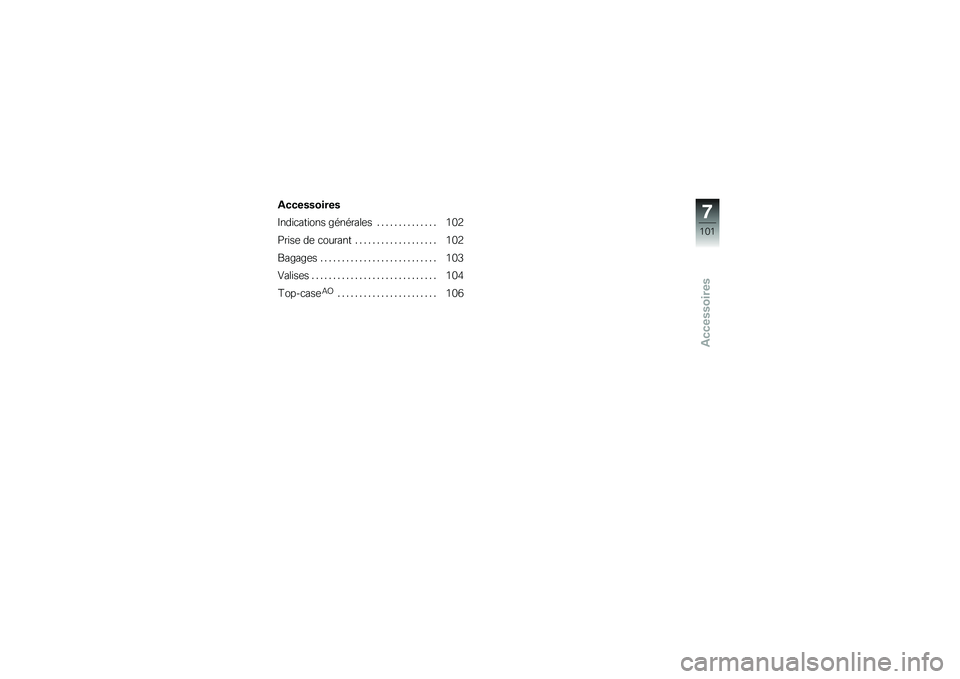

Accessoires
Accessoires
Indications générales.............. 102
Prise de courant ................... 102
Bagages . .......................... 103
Valises . . . .......................... 104
Top-case
AO
....................... 106
7101zAccessoires

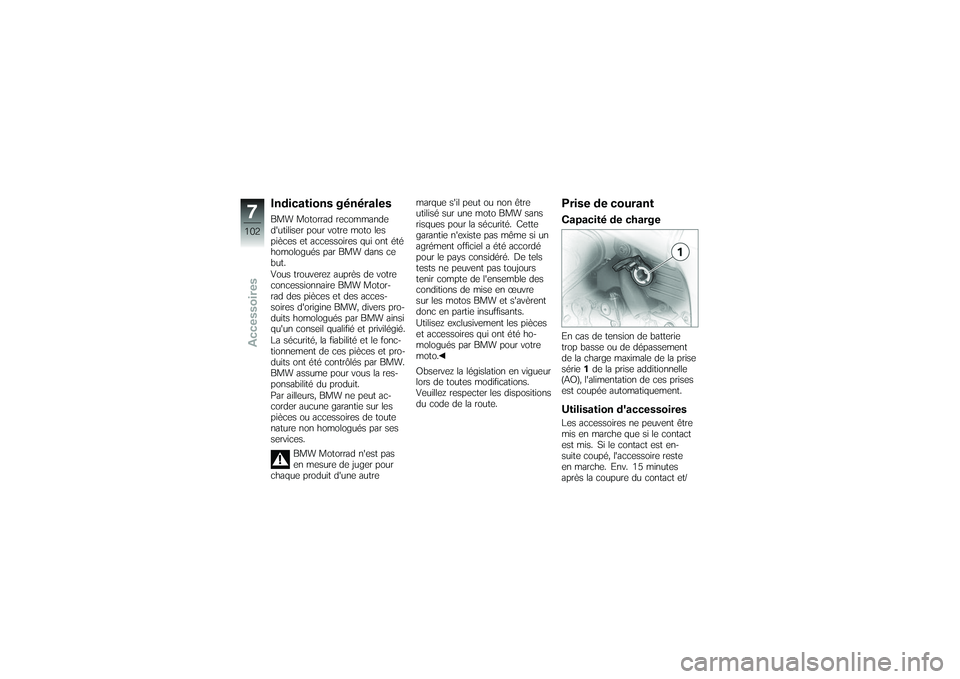

Indications généralesBMW Motorrad recommande
d'utiliser pour votre moto les
pièces et accessoires qui ont été
homologués par BMW dans ce
but.
Vous trouverez auprès de votre
concessionnaire BMW Motor-
rad des pièces et des acces-
soires d'origine BMW, divers pro-
duits homologués par BMW ainsi
qu'un conseil qualifié et privilégié.
La sécurité, la fiabilité et le fonc-
tionnement de ces pièces et pro-
duits ont été contrôlés par BMW.
BMW assume pour vous la res-
ponsabilité du produit.
Par ailleurs, BMW ne peut ac-
corder aucune garantie sur les
pièces ou accessoires de toute
nature non homologués par ses
services.BMW Motorrad n'est pas
en mesure de juger pour
chaque produit d'une autre marque s'il peut ou non être
utilisé sur une moto BMW sans
risques pour la sécurité. Cette
garantie n'existe pas même si un
agrément officiel a été accordé
pour le pays considéré. De tels
tests ne peuvent pas toujours
tenir compte de l'ensemble des
conditions de mise en œuvre
sur les motos BMW et s'avèrent
donc en partie insuffisants.
Utilisez exclusivement les pièces
et accessoires qui ont été ho-
mologués par BMW pour votre
moto.
Observez la législation en vigueur
lors de toutes modifications.
Veuillez respecter les dispositions
du code de la route.
Prise de courantCapacité de chargeEn cas de tension de batterie
trop basse ou de dépassement
de la charge maximale de la prise
série
1de la prise additionnelle
(AO), l'alimentation de ces prises
est coupée automatiquement.Utilisation d'accessoiresLes accessoires ne peuvent être
mis en marche que si le contact
est mis. Si le contact est en-
suite coupé, l'accessoire reste
en marche. Env. 15 minutes
après la coupure du contact et/
7102zAccessoires
