2007 BMW MOTORRAD G 650 XCHALLENGE Libretto di uso e manutenzione (in Italian)

Alta tensione
Con motore in funzione il
contatto con componenti
del sistema di accensione che
conducono tensione può essere
causa di scariche.
Con motore in funzione non toc-
care componenti dell'impianto
d'accensione.
CatalizzatoreSe, a causa di una mancata ac-
censione, al catalizzatore viene
condotto carburante incombusto,
sussiste il pericolo di surriscalda-
mento e di danni.
Prestare quindi attenzione ai se-
guenti punti:
Non lasciare svuotare comple-
tamente il serbatoio carburante
Non far girare il motore con il
cappuccio delle candele sfilato
In caso di irregolarità di accen-
sione, spegnere immediata-
mente il motoreRifornire solo carburante senza
piombo
Attenersi assolutamente agli in-
tervalli di manutenzione previsti.
Il carburante incombusto
rovina il catalizzatore.
Prestare attenzione ai punti
indicati per la protezione del
catalizzatore.
Pericolo di incendioNell'impianto di scarico si rag-
giungono temperature elevate.
Se materiali facilmente in-
fiammabili (ad es. fieno,
foglie, erba, indumenti e bagagli
ecc.) toccano lo scarico caldo,
possono prendere fuoco.
Prestare attenzione che questi
materiali non vengano a contatto
con l'impianto di scarico caldo.
Lasciando girare il motore
a moto ferma per un lungo
periodo, il raffreddamento non è
sufficiente e possono verificarsifenomeni di surriscaldamento. In
casi estremi è possibile che la
moto prenda fuoco.
Non far girare inutilmente il mo-
tore a moto ferma. Partire subito
dopo l'avviamento.
Manipolazione della
centralina dell'elettronica
motore
Eventuali manipolazioni nel-
la centralina dell'elettronica
del motore possono danneggiare
il veicolo e di conseguenza cau-
sare incidenti.
Non manipolare la centralina
motore.
La manipolazione della cen-
tralina motore può provo-
care sollecitazioni meccaniche a
cui i componenti della moto non
sono predisposti. In caso di dan-
ni riconducibili a questa causa
decade il diritto alla garanzia.
547zGuida

Non manipolare la centralina
motore.Check listControllare ogni volta prima di
mettersi in viaggio le principa-
li funzioni, regolazioni e limiti di
usura in base alla check list.
Funzionamento del freno
Livello del liquido freni anteriore
e posteriore
Funzionamento della frizione
Livello del liquido frizione
Regolazione degli ammortiz-
zatori e della pressione nell'Air
Damping System
Profondità del battistrada e
pressione dei pneumatici
Fissaggio delle valigie e del
bagaglio
Ad intervalli regolari:
Livello dell'olio motore (ad ogni
sosta di rifornimento)Usura pastiglie dei freni (ogni
tre soste di rifornimento)
Tensionamento e lubrificazione
della catena di comando
AvviamentoCavalletto lateraleCon cavalletto laterale aperto e
marcia innestata non è possibile
avviare la moto. Se il motore è
stato avviato in folle e se si inne-
sta successivamente una marcia
con cavalletto laterale aperto, il
motore si spegne.CambioLa moto può essere avviata in
folle o con marcia innestata e
frizione tirata.

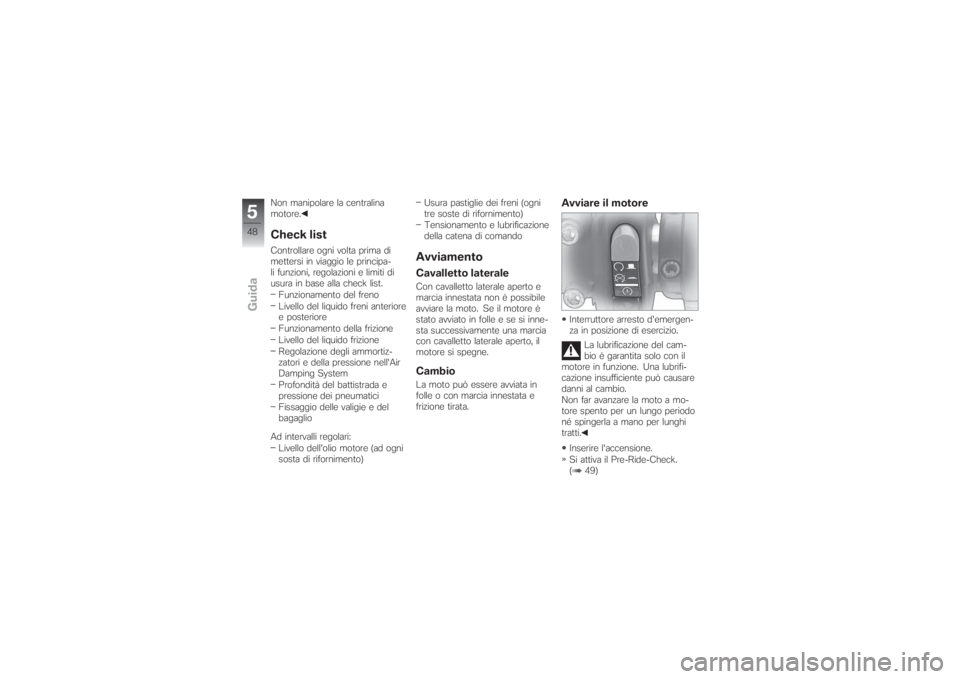

Avviare il motoreInterruttore arresto d'emergen-
za in posizione di esercizio.
La lubrificazione del cam-
bio è garantita solo con il
motore in funzione. Una lubrifi-
cazione insufficiente può causare
danni al cambio.
Non far avanzare la moto a mo-
tore spento per un lungo periodo
né spingerla a mano per lunghi
tratti.
Inserire l'accensione.
Si attiva il Pre-Ride-Check.
( 49)
548zGuida

con ES BMW Motorrad ABS:
Inserire l'accensione.
Si attiva il Pre-Ride-Check.
( 49)
Viene eseguita l'autodiagnosi
ABS. ( 50)
Attendere finché la spia della
temperatura liquido di raffred-
damento non lampeggia più.
All'inserimento dell'accen-
sione il regolatore del mi-
nimo si posiziona. Se il posizio-
namento dura più del Pre-Ride
Check, questo viene segnalato
dall'accensione della spia di av-
vertimento temperatura del liqui-
do di raffreddamento. Per evitare
problemi in marcia, è raccoman-
dabile attendere che questa pro-
cedura si completi.Azionare il tasto del motorino di
avviamento1.
In presenza di temperature
molto basse, nell'effettuare
l'avviamento può essere neces-
sario azionare la manopola del-
l'acceleratore. Con temperatura
ambiente inferiore a 0 °C, azio-
nare la frizione dopo aver inserito
l'accensione.
Se il motore non si avvia,
sebbene il motorino di av-
viamento giri, la batteria può non
essere carica a sufficienza. Pri-
ma di effettuare ulteriori tentativi
di avviamento, caricare la bat-teria o ricorrere all'avviamento
ausiliario.
Il motore si avvia.
Se il motore dovesse non
avviarsi, può essere di aiuto
al Tabella delle anomalie.
( 110)
Pre-Ride-CheckDopo l'inserimento dell'accensio-
ne, lo strumento combinato ese-
gue un test delle spie di controllo
e avvertimento e del display,"Pre-
Ride-Check"
Fase 1
Per un breve intervallo di tempo
si accendono tutte le spie di av-
vertimento e controllo, nonché
tutti i segmenti del display multi-
funzione.
549zGuida

Fase 2
Per un breve intervallo di tempo
nella strumentazione combinata
compaiono i valori di identificazio-
ne pneumatici memorizzati.
Successivamente, la strumenta-
zione combinata riprende a fun-
zionare normalmente.
Se una delle spie di avvertimento
e controllo citate non si è accesa
o se non tutti i segmenti del di-
splay multifunzione si accendono:
Se una delle spie di av-
vertimento non ha potuto
accendersi, è possibile che even-
tuali anomalie di funzionamento
rimangano prive di segnalazione.
Prestare attenzione alle indica-
zioni fornite da tutte le spie di
controllo e di avvertimento.
Far eliminare al più presto il
difetto da un'officina specia-
lizzata, preferibilmente da un
Concessionario BMW Motor-
rad.
Autodiagnosi ABS
ES
L'efficienza del sistema BMW
Motorrad ABS viene verificata
mediante l'autodiagnosi. L'auto-
diagnosi viene effettuata auto-
maticamente dopo l'inserimento
dell'accensione. Per effettuare il
controllo dei sensori ruota, la mo-
to deve percorrere alcuni metri.
Fase 1
Controllo dei componenti del
sistema diagnosticabili a veicolo
fermo.
La spia di avvertimento
ABS lampeggia.
Fase 2
Controllo dei sensori ruota du-
rante la fase di partenza.
La spia di avvertimento
ABS lampeggia.Autodiagnosi ABS conclusa
La spia ABS si spegne.
Se, al termine dell'autodiagnosi
ABS, viene visualizzato un errore
ABS:
È possibile proseguire la mar-
cia. È però necessario con-
siderare attentamente che la
funzione ABS non è disponibi-
le.
Far eliminare al più presto il
difetto da un'officina specia-
lizzata, preferibilmente da un
Concessionario BMW Motor-
rad.
RodaggioI primi 1000 KmDurante il periodo di rodaggio,
viaggiare alternando spesso gli
intervalli di regime e di carico.
Preferire percorsi leggermente
collinosi e tortuosi, evitando
possibilmente le autostrade.
550zGuida

Superare il regime di ro-
daggio aumenta l'usura del
motore.
Attenersi ai regimi di rodaggio
prescritti.
Durante il periodo di rodaggio,
non superare la velocità massi-
ma ammessa in funzione della
marcia innestata.
Velocità massima durante
il periodo di rodaggio
Max 35 km/h (1ª marcia)
Max 55 km/h (2ª marcia)
Max 75 km/h (3ª marcia)
Max 95 km/h (4ª marcia)
Max 110 km/h (5ª marcia)
Evitare accelerazioni a pieno
carico.
Evitare regimi bassi a pieno
carico.
Far eseguire tassativamente
la prima ispezione dopo 500 -
1200 Km.
Pastiglie dei freniLe pastiglie dei freni nuove de-
vono essere rodate, pertanto du-
rante i primi 500 Km non hanno
ancora l'ottimale forza d'attrito.
Si potrà sopperire alla riduzione
dell'effetto frenante esercitando
maggiore pressione sulla leva del
freno.
Le pastiglie dei freni nuove
possono allungare notevol-
mente lo spazio di frenata.
Azionare i freni
tempestivamente.PneumaticiI pneumatici nuovi hanno una
superficie liscia. Devono essere
pertanto irruviditi durante il ro-
daggio, guidando con cautela e
con inclinazioni diverse. Solo con
il rodaggio si ottiene la completa
aderenza del battistrada.I pneumatici nuovi non han-
no piena aderenza, in caso
di inclinazioni eccessive della mo-
to sussiste il pericolo di incidenti.
Evitare di inclinare eccessivamen-
te la moto.
Marcia fuoristradaPressione dei pneumatici
Un pneumatico con pres-
sione ridotta per l'uso fuori-
strada peggiora le caratteristiche
di marcia della moto su strade
asfaltate e può essere causa di
incidenti.
Assicurarsi che la pressione dei
pneumatici sia sempre corretta.
Freni sporchi
Quando si percorrono stra-
de non asfaltate o sporche,
l'effetto frenante può essere ritar-
dato proprio a causa dello sporco
che si deposita sui dischi e sulle
pastiglie dei freni.
551zGuida

Frenare tempestivamente, finché
lo sporco sui freni non è stato
rimosso frenando.
La guida su strade con fon-
do non compatto o sporco
provoca l'aumento dell'usura del-
le pastiglie dei freni.
Controllare frequentemente lo
spessore delle pastiglie dei freni
e sostituirle tempestivamente.Pressione aria e
ammortizzazione
La modifica della pressio-
ne nell'Air Damping System
e negli ammortizzatori anteriore
e posteriore per la marcia fuori-
strada può peggiorare le caratte-
ristiche di marcia su strada con
fondo solido.
Prima di abbandonare la marcia
fuoristrada, impostare la pres-
sione corretta nell'Air Damping
System e l'ammortizzazione
corretta.
ABS disattivabile
ES
Per l'impiego fuori strada è pos-
sibile disinserire il BMW Integral
ABS BMW Motorrad ( 33).FreniCom'è possibile ottenere
lo spazio di frenata più
breve?In fase di frenata la distribuzio-
ne dinamica dei pesi tra la ruota
anteriore e la ruota posteriore è
soggetta a variazioni. Quanto più
forte è la frenata, tanto maggio-
re è il carico gravante sulla ruota
anteriore. Quanto più elevato è
il carico sulla ruota, tanto mag-
giore è la forza frenante che può
essere trasmessa.
Per ottenere il minore spazio di
frenata, occorre azionare ininter-
rottamente il freno ruota anterio-
re, con una forza che s'intensifica
progressivamente. Ciò consente
di sfruttare, nel migliore dei mo-di, l'aumento dinamico del carico
sulla ruota anteriore. Contem-
poraneamente dovrebbe essere
azionata anche la frizione. In caso
di "frenata brusca", che è spes-
so oggetto di esercitazioni, nella
quale la pressione dei freni viene
prodotta il più rapidamente possi-
bile e con la massima forza, la di-
stribuzione dinamica dei pesi non
può seguire l'incremento della
decelerazione e la forza frenante
non viene trasferita completa-
mente al fondo stradale. Deve
intervenire l'ABS al fine di ridurre
la pressione del freno, affinché la
ruota anteriore non si blocchi; lo
spazio di frenata si allunga.
Percorsi in discesa
Frenando esclusivamente
con il freno ruota posterio-
re in strade a forte pendenza, si
corre il rischio di compromette-
re l'azione frenante. In condizioni
estreme, il surriscaldamento può
552zGuida

addirittura danneggiare in modo
irreparabile i freni.
Impiegare i freni delle ruote an-
teriore e posteriore e utilizzare il
freno motore.Freni bagnati
Dopo il lavaggio della moto,
dopo aver percorso trat-
ti bagnati o sotto la pioggia, è
possibile che l'effetto frenante
inizi con un certo ritardo, perché
dischi e pastiglie dei freni sono
bagnati.
Azionare tempestivamente i freni,
finché non si sono asciugati con
il vento di marcia o frenando.
Strato di sale sul freno
Percorrendo strade su cui è
stato sparso sale antighiac-
cio, se il freno non è stato azio-
nato da qualche tempo, l'effetto
frenante potrebbe intervenire con
ritardo.
Azionare tempestivamente i freni,finché lo strato di sale sui dischi
e sulle pastiglie dei freni non vie-
ne rimosso frenando.
Olio o grasso sui freni
La presenza di uno strato
di olio e grasso sui dischi e
sulle pastiglie dei freni diminuisce
notevolmente l'effetto frenante.
In particolare dopo interventi di
riparazione e manutenzione, veri-
ficare che sui dischi e sulle pasti-
glie dei freni non vi siano tracce
di olio e grasso.
Freni sporchi
Quando si percorrono stra-
de non asfaltate o sporche,
l'effetto frenante può essere ritar-
dato proprio a causa dello sporco
che si deposita sui dischi e sulle
pastiglie dei freni.
Frenare tempestivamente, finché
lo sporco sui freni non è stato
rimosso frenando.La guida su strade con fon-
do non compatto o sporco
provoca l'aumento dell'usura del-
le pastiglie dei freni.
Controllare frequentemente lo
spessore delle pastiglie dei freni
e sostituirle tempestivamente.
Arrestare la motoAppoggiare la moto sul
cavalletto laterale
In caso di terreno morbido
o accidentato non è garan-
tito un appoggio sicuro.
Verificare che il cavalletto poggi
in piano e su terreno compatto.
Spegnere il motore.
Azionare il freno a mano.
Equilibrare la moto in posizione
verticale.
Aprire lateralmente a fondo il
cavalletto laterale con il piede
sinistro.
553zGuida

Il cavalletto laterale è predi-
sposto solo per il peso della
moto.
Non sedersi sul veicolo quando il
cavalletto laterale è aperto.
Inclinare lentamente la moto
sul cavalletto, alzarsi e scende-
re a sinistra.
Le condizioni del terreno
determinano se sia meglio
ruotare il manubrio a sinistra o a
destra, quando la moto poggia
sul cavalletto laterale. La moto
è comunque più stabile se pog-
gia su un terreno in piano con il
manubrio ruotato verso sinistra
anziché verso destra.
Su terreno in piano, per azionare
il bloccasterzo ruotare il manubrio
sempre verso sinistra.
Girare a fondo il manubrio ver-
so sinistra o destra.
Controllare la stabilità della mo-
to.Su strade in pendenza ri-
volgere la moto "in salita" e
innestare la 1ª.
Bloccare il bloccasterzo.
Rimuovere la moto dal
cavalletto lateraleSbloccare il bloccasterzo.
Afferrare il manubrio da sinistra
con entrambe le mani.
Azionare il freno a mano.
Mettersi a cavallo della moto
e posizionarla verticalmente
facendo leva con la gamba de-
stra.
Equilibrare la moto in posizione
verticale.
Con la moto in funzione,
il cavalletto laterale aper-
to può impigliarsi nel terreno e
provocare cadute.
Chiudere il cavalletto laterale pri-
ma di mettere in movimento la
moto.Sedersi e chiudere con il piede
sinistro il cavalletto laterale.
Rifornimento
Il carburante è facilmente
infiammabile. Lo sviluppo di
fiamme nel serbatoio carburante
può provocare incendi o esplo-
sioni.
Nell'effettuare qualunque
operazione non fumare e non
avvicinare fiamme o scintille al
serbatoio.
Sotto l'effetto del calore il
carburante si espande. Con
il serbatoio rifornito eccessiva-
mente il carburante può fuoriu-
scire e venire a contatto con la
ruota posteriore, con conseguenti
rischi di cadute.
Rifornire al massimo fino al fi-
lo inferiore della bocchetta di
rifornimento.
554zGuida
