INFORMAZIONI PRATICHE
134

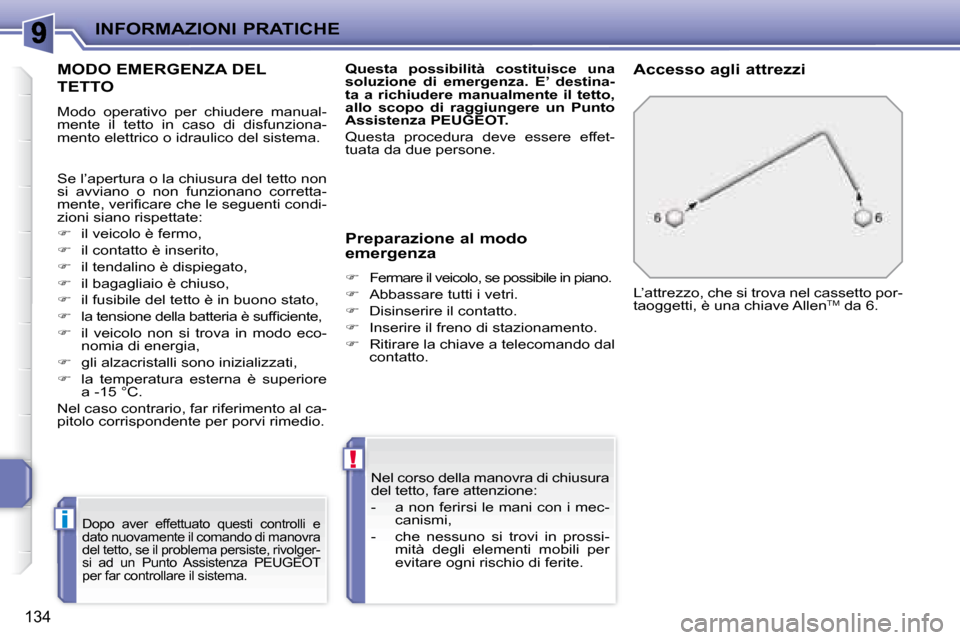

MODO EMERGENZA DEL
TETTO
Modo operativo per chiudere manual-
mente il tetto in caso di disfunziona-
mento elettrico o idraulico del sistema.
Dopo aver effettuato questi controlli e
dato nuovamente il comando di manovra
del tetto, se il problema persiste, rivolger-
si ad un Punto Assistenza PEUGEOT
per far controllare il sistema.
L’attrezzo, che si trova nel cassetto por-
taoggetti, è una chiave Allen TM
da 6.
Se l’apertura o la chiusura del tetto non
si avviano o non funzionano corretta-
mente, verii care che le seguenti condi-
zioni siano rispettate:

 il veicolo è fermo,

 il contatto è inserito,

 il tendalino è dispiegato,

 il bagagliaio è chiuso,

 il fusibile del tetto è in buono stato,

 la tensione della batteria è sufi ciente,

 il veicolo non si trova in modo eco-
nomia di energia,

 gli alzacristalli sono inizializzati,

 la temperatura esterna è superiore
a -15 °C.
Nel caso contrario, far riferimento al ca-
pitolo corrispondente per porvi rimedio.
Nel corso della manovra di chiusura
del tetto, fare attenzione:
- a non ferirsi le mani con i mec-canismi,
- che nessuno si trovi in prossi- mità degli elementi mobili per
evitare ogni rischio di ferite.

Questa possibilità costituisce una
soluzione di emergenza. E’ destina-
ta a richiudere manualmente il tetto,
allo scopo di raggiungere un Punto
Assistenza PEUGEOT.
Questa procedura deve essere effet-
tuata da due persone. Accesso agli attrezzi
Preparazione al modo
emergenza

 Fermare il veicolo, se possibile in piano.

 Abbassare tutti i vetri.

 Disinserire il contatto.

 Inserire il freno di stazionamento.

 Ritirare la chiave a telecomando dal
contatto.

INFORMAZIONI PRATICHE
135

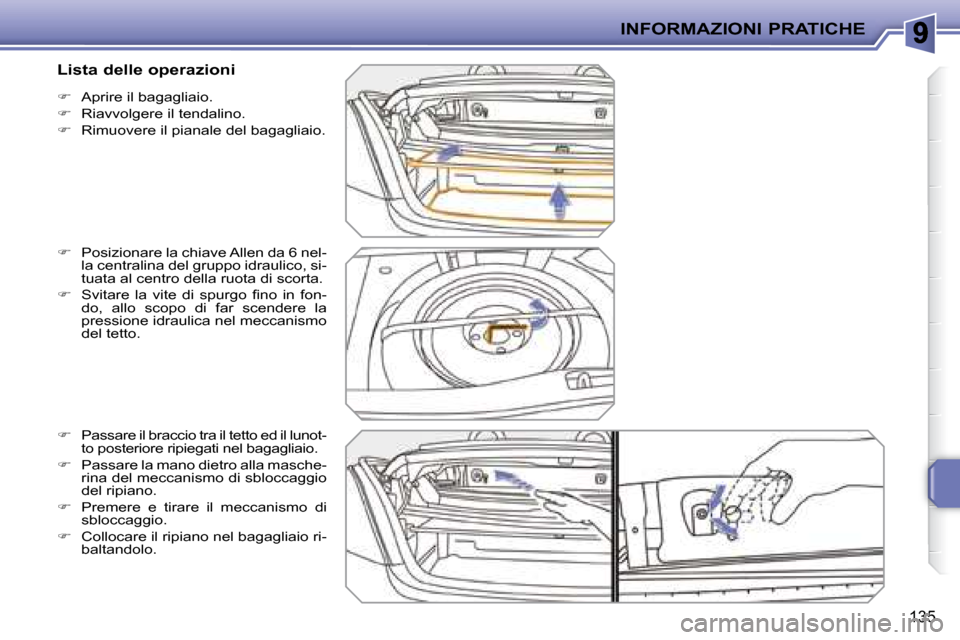

 Aprire il bagagliaio.

 Riavvolgere il tendalino.

 Rimuovere il pianale del bagagliaio.

 Posizionare la chiave Allen da 6 nel-
la centralina del gruppo idraulico, si-
tuata al centro della ruota di scorta.

 Svitare la vite di spurgo i no in fon-
do, allo scopo di far scendere la
pressione idraulica nel meccanismo
del tetto.

 Passare il braccio tra il tetto ed il lunot-
to posteriore ripiegati nel bagagliaio.

 Passare la mano dietro alla masche-
rina del meccanismo di sbloccaggio
del ripiano.

 Premere e tirare il meccanismo di
sbloccaggio.

 Collocare il ripiano nel bagagliaio ri-
baltandolo.
Lista delle operazioni

!
INFORMAZIONI PRATICHE
136

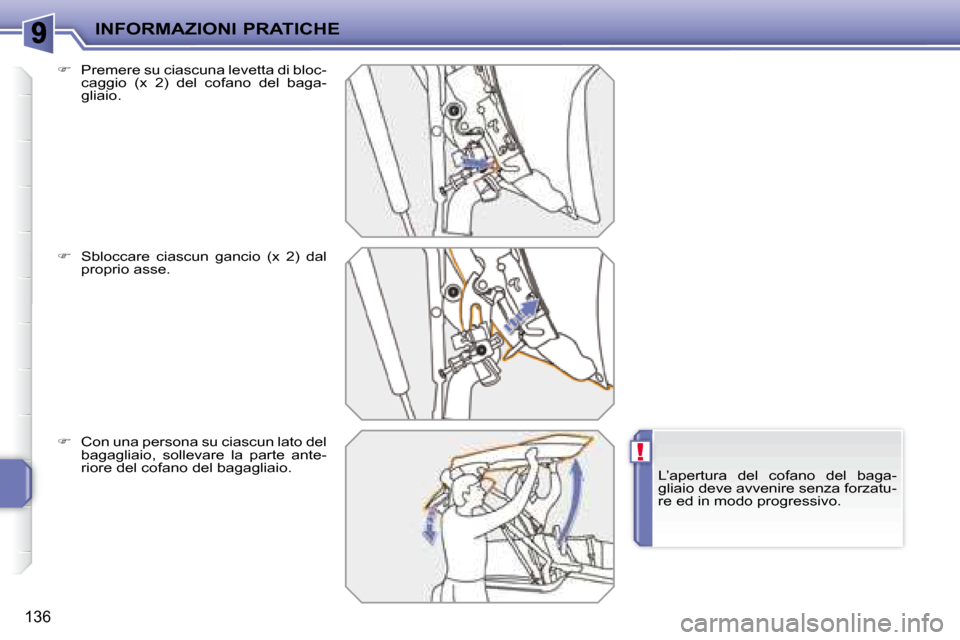

 Premere su ciascuna levetta di bloc-
caggio (x 2) del cofano del baga-
gliaio.

 Sbloccare ciascun gancio (x 2) dal
proprio asse.

 Con una persona su ciascun lato del
bagagliaio, sollevare la parte ante-
riore del cofano del bagagliaio. L’apertura del cofano del baga-
gliaio deve avvenire senza forzatu-
re ed in modo progressivo.

!
INFORMAZIONI PRATICHE
137

 Mantenere il bagagliaio aperto inse-
rendo la chiave Allen da 6 nell’orii zio
previsto a questo scopo, situato sul
lato destro del meccanismo del tetto.
Il cofano del bagagliaio è bloccato in posizione aperta.

 Tirare fuori lenamente e progressiva-
mente il tetto dal bagagliaio.


Posare dolcemente il tetto sulla tra-
versa superiore del parabrezza. Quest’operazione deve essere fat-
ta da due persone.

INFORMAZIONI PRATICHE
138

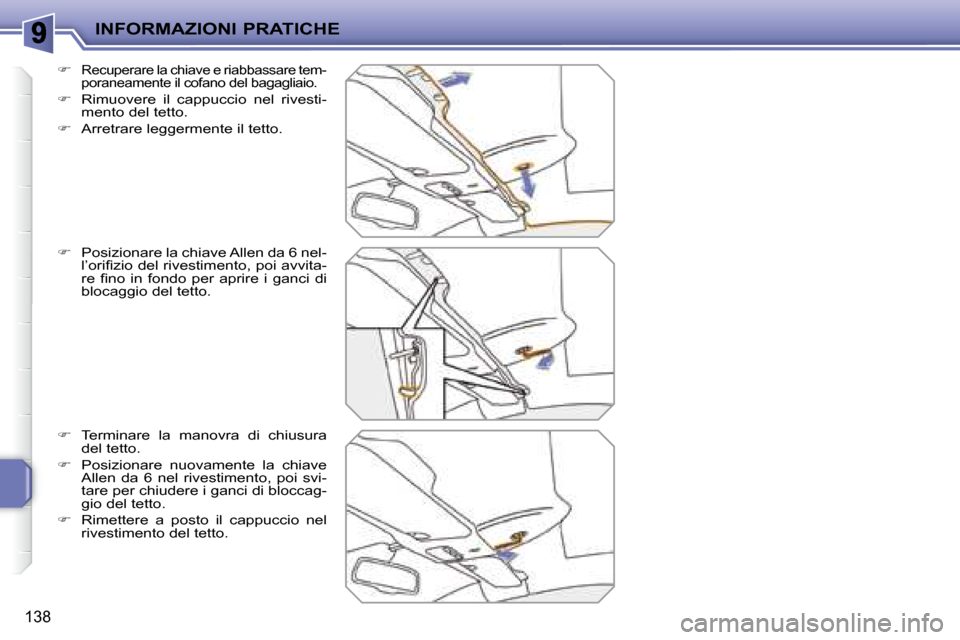

 Recuperare la chiave e riabbassare tem-
poraneamente il cofano del bagagliaio.

 Rimuovere il cappuccio nel rivesti-
mento del tetto.

 Arretrare leggermente il tetto.

 Posizionare la chiave Allen da 6 nel-
l’orii zio del rivestimento, poi avvita-
re i no in fondo per aprire i ganci di
blocaggio del tetto.

 Terminare la manovra di chiusura
del tetto.

 Posizionare nuovamente la chiave
Allen da 6 nel rivestimento, poi svi-
tare per chiudere i ganci di bloccag-
gio del tetto.

 Rimettere a posto il cappuccio nel
rivestimento del tetto.

!
i
!
INFORMAZIONI PRATICHE
139

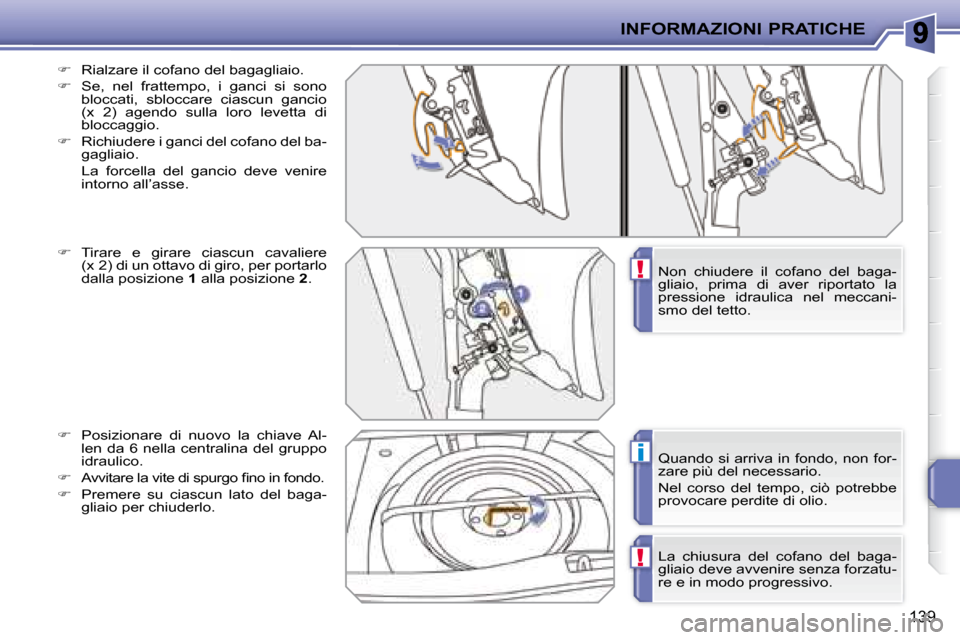

 Rialzare il cofano del bagagliaio.

 Se, nel frattempo, i ganci si sono
bloccati, sbloccare ciascun gancio
(x 2) agendo sulla loro levetta di
bloccaggio.

 Richiudere i ganci del cofano del ba-
gagliaio.
La forcella del gancio deve venire intorno all’asse.
La chiusura del cofano del baga-
gliaio deve avvenire senza forzatu-
re e in modo progressivo.
Quando si arriva in fondo, non for-
zare più del necessario.
Nel corso del tempo, ciò potrebbe
provocare perdite di olio.

 Posizionare di nuovo la chiave Al-
len da 6 nella centralina del gruppo
idraulico.

 Avvitare la vite di spurgo i no in fondo.

 Premere su ciascun lato del baga-
gliaio per chiuderlo.

 Tirare e girare ciascun cavaliere
(x 2) di un ottavo di giro, per portarlo
dalla posizione 1 alla posizione 2 . Non chiudere il cofano del baga-
gliaio, prima di aver riportato la
pressione idraulica nel meccani-
smo del tetto.

i
!
!
INFORMAZIONI PRATICHE
140
PORTAPACCHI DEL
BAGAGLIAIO
POGGIATESTA POSTERIORI *
Dopo la chiusura manuale del tet-
to, le articolazioni del tetto e del
bagagliaio non sono più bloccate.
L’impermeabilità del veicolo non è
più assicurata.
Dopo la chiusura manuale del tet-
to, viaggiare a velocità moderata,
soprattutto su strade con carreg-
giata deformata. Un portapacchi del bagagliaio, proget-
tato specii catamente per la coupé-ca-
briolet, è disponibile come accessorio
presso i Punti Servizio PEUGEOT.
Rispettare le raccomandazioni del co-
struttore per il suo montaggio ed il suo
utilizzo.
Rispettare le raccomandazioni del co-
struttore per il loro montaggio ed il loro
utilizzo.
Quando si carica, fare attenzione a
non coprire la terza luce di stop e
la targa.
Una volta caricato, non manovrare
assolutamente il tetto.
Fine del modo emergenza

 Riporre gli strumenti nel cassetto
portaoggetti.

 Premere sul pulsante di bloccaggio
del telecomando per bloccare il ba-
gagliaio.

 Consultare un Punto Assistenza
PEUGEOT per far controllare il si-
stema.
