2007.5 Peugeot 207 CC Manuale del proprietario (in Italian)

i
INFORMAZIONI PRATICHE
119
Dopo una sostituzione di ruota
In caso di utilizzo di una ruota di
scorta di tipo "ruotino":

 non montare il copricerchio,

 non superare la velocitàdi
80 km orari.
Far controllare rapidamente il ser-
raggio delle viti e la pressione della
ruota di scorta presso un Punto As-
sistenza PEUGEOT.
Far riparare la ruota forata e rimet-
terla subito sul veicolo.

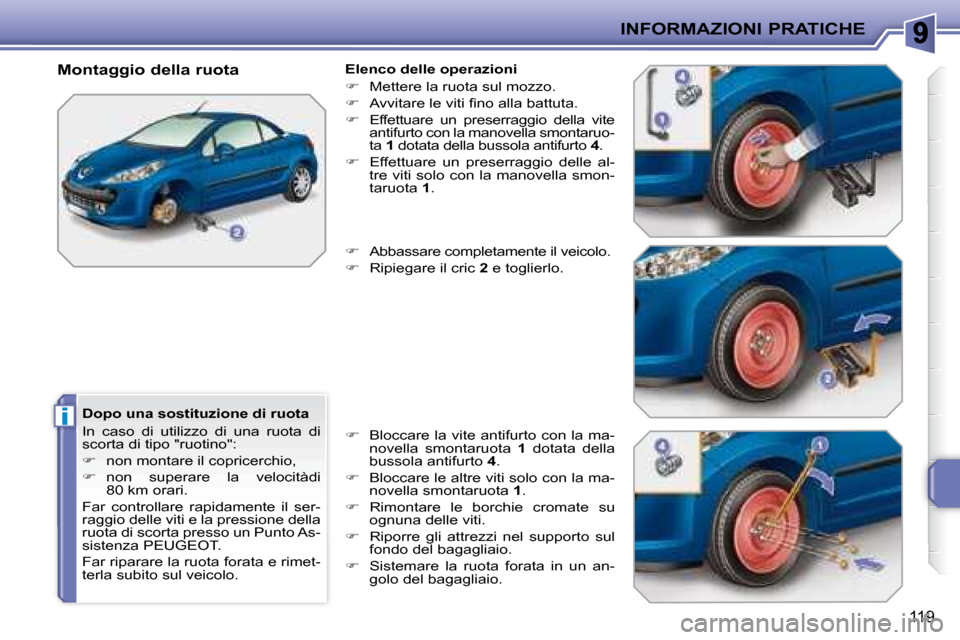

Montaggio della ruota
Elenco delle operazioni

 Mettere la ruota sul mozzo.

 Avvitare le viti i no alla battuta.

 Effettuare un preserraggio della vite
antifurto con la manovella smontaruo-
ta 1 dotata della bussola antifurto 4 .

 Effettuare un preserraggio delle al-
tre viti solo con la manovella smon-
taruota 1 .

 Abbassare completamente il veicolo.

 Ripiegare il cric 2 e toglierlo.

 Bloccare la vite antifurto con la ma-
novella smontaruota 1 dotata della
bussola antifurto 4 .

 Bloccare le altre viti solo con la ma-
novella smontaruota 1 .

 Rimontare le borchie cromate su
ognuna delle viti.

 Riporre gli attrezzi nel supporto sul
fondo del bagagliaio.

 Sistemare la ruota forata in un an-
golo del bagagliaio.

!
i
i
INFORMAZIONI PRATICHE
120
SOSTITUZIONE DI UNA
LAMPADINA
Modalità di sostituzione di una lampa-
dina guasta con una lampadina nuova,
senza attrezzi.
1. Indicatori di direzione
(PY 21 W ambra).

2. Luci di posizione (W 5 W).

3. Luci anabbaglianti (H7-55 W).

4. Luci abbaglianti (H1-55 W).

5. Fari direzionali (H7-55 W).

6. Fari antinebbia (H11-55 W). Sostituzione degli indicatori di
direzione

 Toccare le lampadine con un
panno asciutto.
I fari sono dotati di vetri in policar-
bonato rivestiti di uno strato traspa-
rente protettivo:

 non pulirli con un panno
asciutto o abrasivo, né con
un prodotto detergente o sol-
vente

 usare una spugna con acqua e
sapone. In alcune condizioni climatiche
(temperatura bassa, umidità),
la
presenza di vapore sulla parte in-
terna del vetro dei fari è normale ;
il vapore sparisce qualche minuto
dopo l’accensione delle luci .
Modello con luci anabbaglianti a
modulo ellittico e fari direzionali
Le lampadine di colore ambra,
come quelle degli indicatori di dire-
zione, devono essere sostituite con
lampadine che abbiano le stesse
caratteristiche e lo stesso colore.

 Ruotare il portalampada di un quar-
to di giro e toglierlo.

 Tirare la lampadina e sostituirla.
Per rimontarla, effettuare le stesse ope-
razioni in senso inverso.
Luci anteriori
Lampadina fulminata
Appare un messaggio sul display multi-
funzioni per segnalare la lampadina da
sostituire.
Far riferimento alla procedura adatta
per sostituire la lampadina corrispon-
dente.
Modello con luci classiche

INFORMAZIONI PRATICHE
121

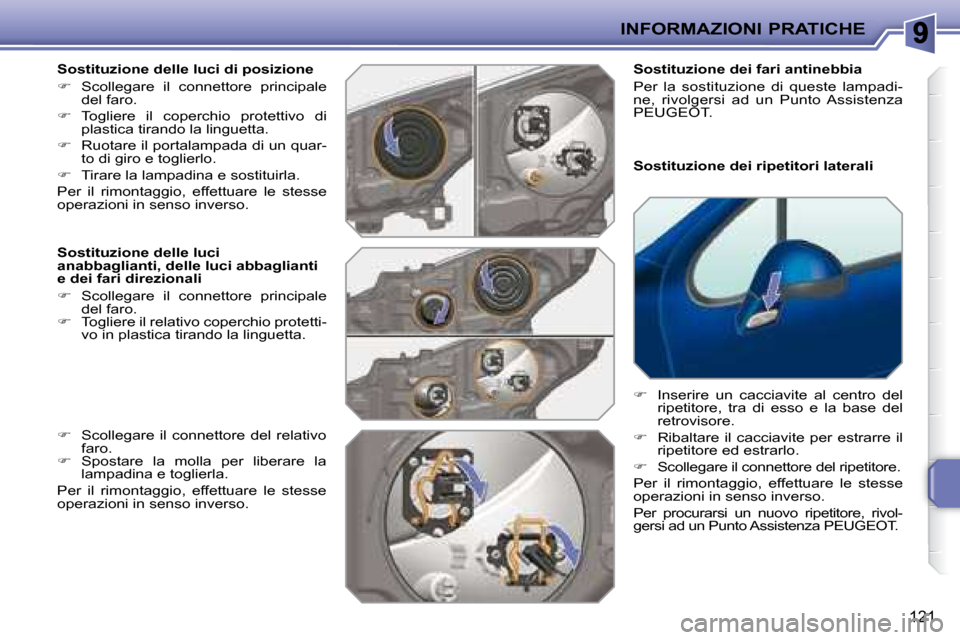

Sostituzione delle luci di posizione

 Scollegare il connettore principale
del faro.

 Togliere il coperchio protettivo di
plastica tirando la linguetta.

 Ruotare il portalampada di un quar-
to di giro e toglierlo.

 Tirare la lampadina e sostituirla.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.
Sostituzione delle luci
anabbaglianti, delle luci abbaglianti
e dei fari direzionali

 Scollegare il connettore principale
del faro.

 Togliere il relativo coperchio protetti-
vo in plastica tirando la linguetta. Sostituzione dei ripetitori laterali

 Inserire un cacciavite al centro del
ripetitore, tra di esso e la base del
retrovisore.

 Ribaltare il cacciavite per estrarre il
ripetitore ed estrarlo.

 Scollegare il connettore del ripetitore.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso.
Per procurarsi un nuovo ripetitore, rivol-
gersi ad un Punto Assistenza PEUGEOT.

 Scollegare il connettore del relativo
faro.

 Spostare la molla per liberare la
lampadina e toglierla.
Per il rimontaggio, effettuare le stesse
operazioni in senso inverso. Sostituzione dei fari antinebbia
Per la sostituzione di queste lampadi-
ne, rivolgersi ad un Punto Assistenza
PEUGEOT.

i
INFORMAZIONI PRATICHE
122

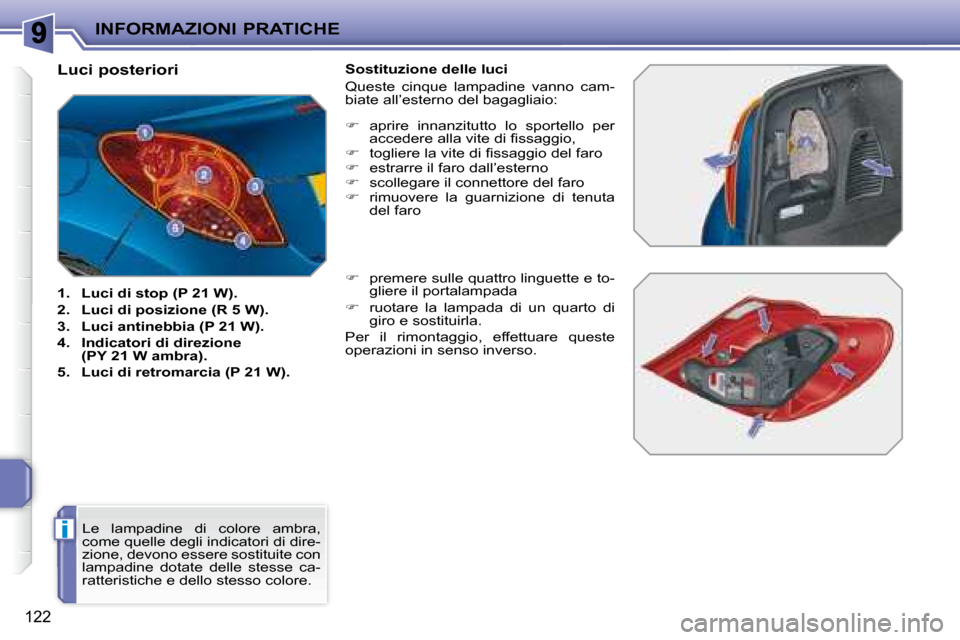

Luci posteriori

1. Luci di stop (P 21 W).

2. Luci di posizione (R 5 W).

3. Luci antinebbia (P 21 W).

4. Indicatori di direzione
(PY 21 W ambra).

5. Luci di retromarcia (P 21 W). Sostituzione delle luci
Queste cinque lampadine vanno cam-
biate all’esterno del bagagliaio:

 aprire innanzitutto lo sportello per
accedere alla vite di i ssaggio,

 togliere la vite di i ssaggio del faro

 estrarre il faro dall’esterno

 scollegare il connettore del faro

 rimuovere la guarnizione di tenuta
del faro

 premere sulle quattro linguette e to-
gliere il portalampada

 ruotare la lampada di un quarto di
giro e sostituirla.
Per il rimontaggio, effettuare queste
operazioni in senso inverso.
Le lampadine di colore ambra,
come quelle degli indicatori di dire-
zione, devono essere sostituite con
lampadine dotate delle stesse ca-
ratteristiche e dello stesso colore.

!
INFORMAZIONI PRATICHE
123

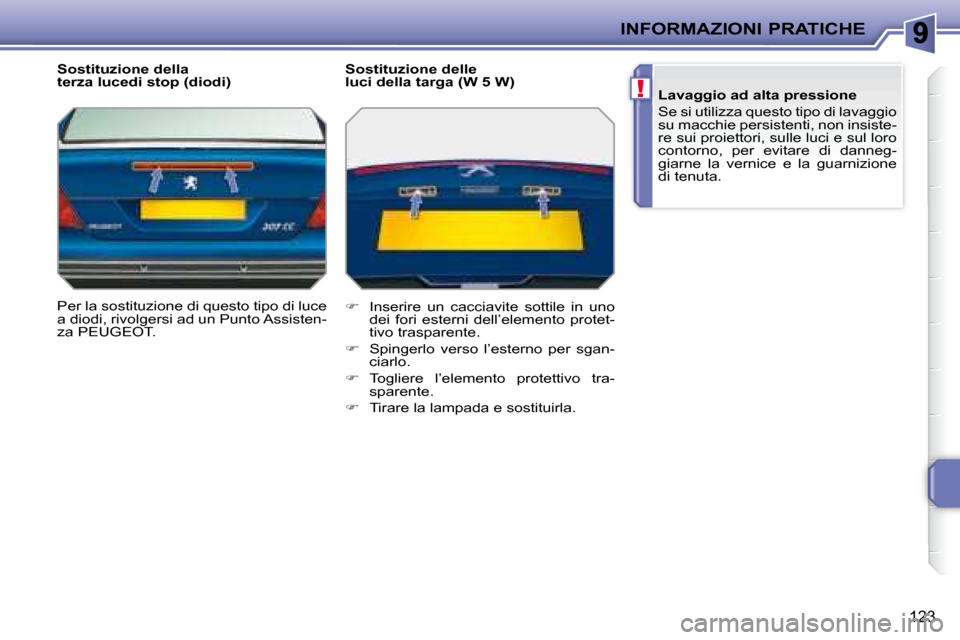

Sostituzione della
terza lucedi stop (diodi)
Per la sostituzione di questo tipo di luce
a diodi, rivolgersi ad un Punto Assisten-
za PEUGEOT. Sostituzione delle
luci della targa (W 5 W)

 Inserire un cacciavite sottile in uno
dei fori esterni dell’elemento protet-
tivo trasparente.

 Spingerlo verso l’esterno per sgan-
ciarlo.

 Togliere l’elemento protettivo tra-
sparente.

 Tirare la lampada e sostituirla.
Lavaggio ad alta pressione
Se si utilizza questo tipo di lavaggio
su macchie persistenti, non insiste-
re sui proiettori, sulle luci e sul loro
contorno, per evitare di danneg-
giarne la vernice e la guarnizione
di tenuta.

!
i
INFORMAZIONI PRATICHE
124
PEUGEOT non si assume alcuna
responsabilità in caso di spese di
riparazione o di guasti derivanti dal-
l'installazione di accessori ausiliari
non forniti e non raccomandati da
PEUGEOT e non montati secondo
le prescrizioni, in particolare quando
il consumo degli apparecchi colle-
gati supera i 10 milliampère
.
Installazione di accessori
elettrici

Il circuito elettrico del veicolo è stato
progettato per funzionare con equi-
paggiamenti di serie od opzionali.

Prima di installare altri equipag-
giamenti od accessori elettrici sul
veicolo, rivolgersi ad un Punto
Assistenza PEUGEOT.

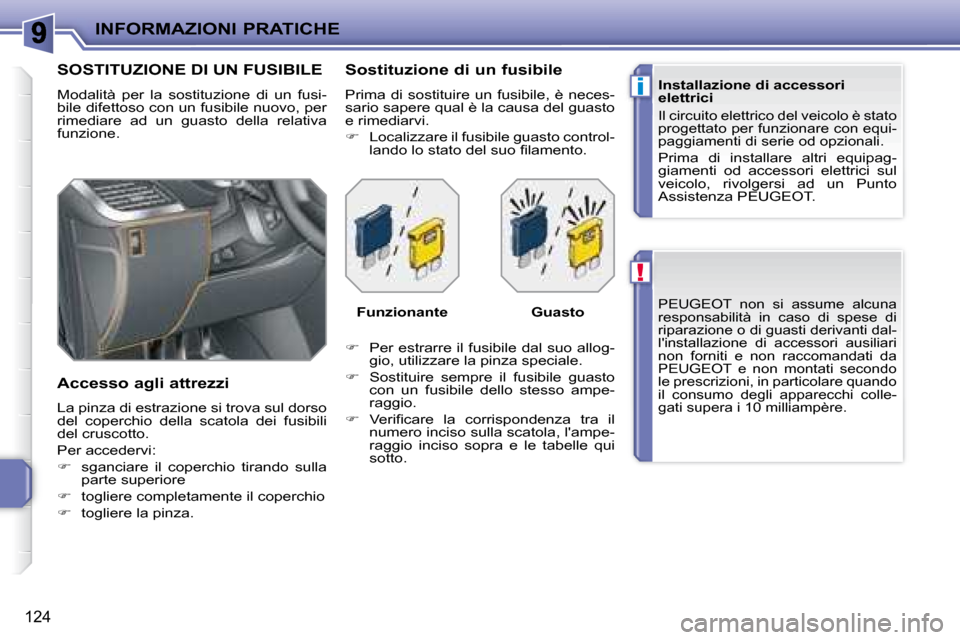

SOSTITUZIONE DI UN FUSIBILE
Modalità per la sostituzione di un fusi-
bile difettoso con un fusibile nuovo, per
rimediare ad un guasto della relativa
funzione.
Accesso agli attrezzi
La pinza di estrazione si trova sul dorso
del coperchio della scatola dei fusibili
del cruscotto.
Per accedervi:

 sganciare il coperchio tirando sulla
parte superiore

 togliere completamente il coperchio

 togliere la pinza. Sostituzione di un fusibile
Prima di sostituire un fusibile, è neces-
sario sapere qual è la causa del guasto
e rimediarvi.

 Localizzare il fusibile guasto control-
lando lo stato del suo i lamento.

 Per estrarre il fusibile dal suo allog-
gio, utilizzare la pinza speciale.

 Sostituire sempre il fusibile guasto
con un fusibile dello stesso ampe-
raggio.

 Verii care la corrispondenza tra il
numero inciso sulla scatola, l'ampe-
raggio inciso sopra e le tabelle qui
sotto.
Funzionante
Guasto

INFORMAZIONI PRATICHE

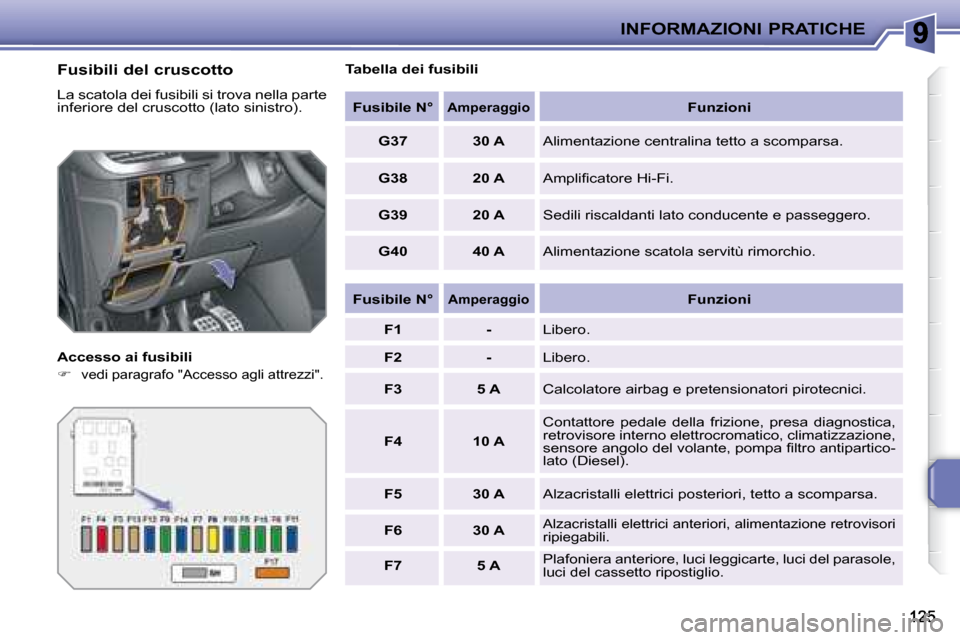

Fusibili del cruscotto
La scatola dei fusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili


vedi paragrafo "Accesso agli attrezzi". Tabella dei fusibili

Fusibile N°

Amperaggio
Funzioni

G37 30 A Alimentazione centralina tetto a scomparsa.

G38 20 A Amplii catore Hi-Fi.

G39 20 A Sedili riscaldanti lato conducente e passeggero.

G40 40 A Alimentazione scatola servitù rimorchio.

Fusibile N°

Amperaggio
Funzioni

F1 - Libero.

F2 - Libero.

F3 5 A Calcolatore airbag e pretensionatori pirotecnici.

F4 10 A
Contattore pedale della frizione, presa diagnostica,
retrovisore interno elettrocromatico, climatizzazione,
sensore angolo del volante, pompa i ltro antipartico-
lato (Diesel).


F5 30 A Alzacristalli elettrici posteriori, tetto a scomparsa.

F6 30 A
Alzacristalli elettrici anteriori, alimentazione retrovisori
ripiegabili.

F7 5 A
Plafoniera anteriore, luci leggicarte, luci del parasole,
luci del cassetto ripostiglio.

INFORMAZIONI PRATICHE

Fusibile N°
Amperaggio
Funzioni

F8 20 A Radiotelefono, caricatore CD, display multifunzione,
comandi sotto il volante, rilevazione sottogoni aggio,
scatola servitù rimorchio, allarme (post-equipaggia-
mento).

F9 30 A Presa 12 V anteriore.

F10 15 A Sirena allarme, calcolatore allarme, fari direzionali.

F11 15 A Presa diagnostica, contattore antifurto corrente
bassa, calcolatore cambio automatico.

F12 15 A Sensore di luminosità, scatola servitù rimorchio,
tetto a scomparsa.

F13 5 A Scatola servitù motore, relè ABS, contattore bifun-
zione freno.

F14 15 A Quadro strumenti, spie delle cinture, regolazione
fari, climatizzazione, autoradio, kit vivavoce, calco-
latore aiuto al parcheggio.

F15 30 A Bloccaggio e bloccaggio a doppia azione.

F17 40 A Sbrinamento lunotto posteriore e retrovisori esterni.

SH - Shunt PARC.
