2006 YAMAHA XMAX 125 Instructieboekje (in Dutch)

DAU12900

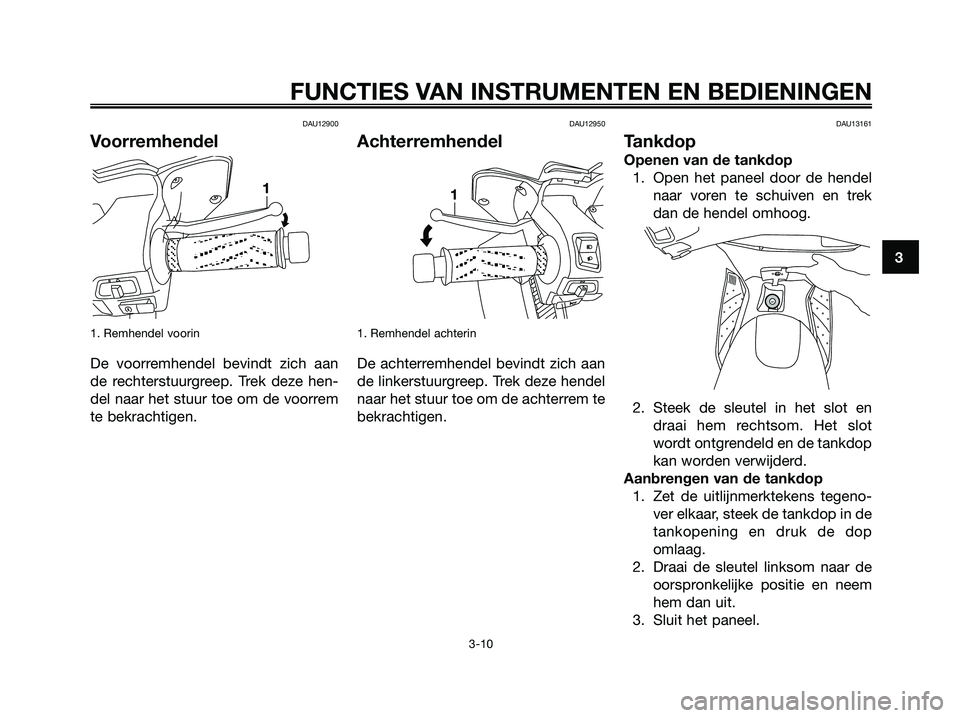

Voorremhendel
1. Remhendel voorin
De voorremhendel bevindt zich aan
de rechterstuurgreep. Trek deze hen-
del naar het stuur toe om de voorrem
te bekrachtigen.
DAU12950
Achterremhendel
1. Remhendel achterin
De achterremhendel bevindt zich aan
de linkerstuurgreep. Trek deze hendel
naar het stuur toe om de achterrem te
bekrachtigen.
DAU13161
Tankdop
Openen van de tankdop
1. Open het paneel door de hendel
naar voren te schuiven en trek
dan de hendel omhoog.
2. Steek de sleutel in het slot en
draai hem rechtsom. Het slot
wordt ontgrendeld en de tankdop
kan worden verwijderd.
Aanbrengen van de tankdop
1. Zet de uitlijnmerktekens tegeno-
ver elkaar, steek de tankdop in de
tankopening en druk de dop
omlaag.
2. Draai de sleutel linksom naar de
oorspronkelijke positie en neem
hem dan uit.
3. Sluit het paneel.
11
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
1B9-F8199-D1.qxd 11/10/06 07:06 Página 25

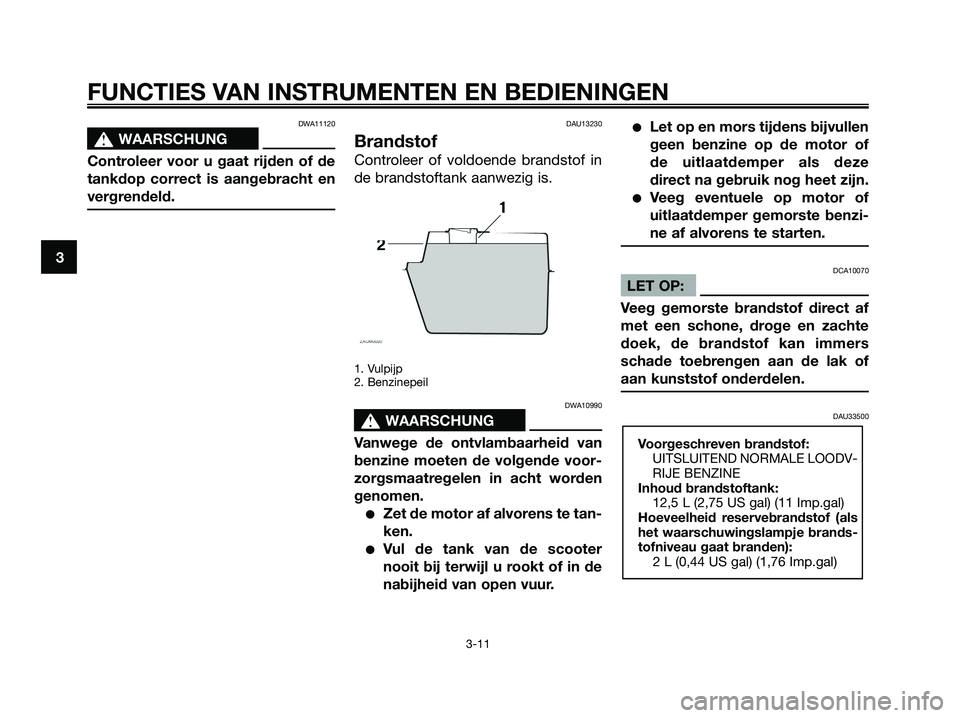

DWA11120
s s
WAARSCHUNG
Controleer voor u gaat rijden of de
tankdop correct is aangebracht en
vergrendeld.
DAU13230
Brandstof
Controleer of voldoende brandstof in
de brandstoftank aanwezig is.
1. Vulpijp
2. Benzinepeil
DWA10990
s s
WAARSCHUNG
Vanwege de ontvlambaarheid van
benzine moeten de volgende voor-
zorgsmaatregelen in acht worden
genomen.
Zet de motor af alvorens te tan-
ken.
Vul de tank van de scooter
nooit bij terwijl u rookt of in de
nabijheid van open vuur.
Let op en mors tijdens bijvullen
geen benzine op de motor of
de uitlaatdemper als deze
direct na gebruik nog heet zijn.
Veeg eventuele op motor of
uitlaatdemper gemorste benzi-
ne af alvorens te starten.
DCA10070
LET OP:
Veeg gemorste brandstof direct af
met een schone, droge en zachte
doek, de brandstof kan immers
schade toebrengen aan de lak of
aan kunststof onderdelen.
DAU33500
Voorgeschreven brandstof:
UITSLUITEND NORMALE LOODV-
RIJE BENZINE
Inhoud brandstoftank:
12,5 L (2,75 US gal) (11 Imp.gal)
Hoeveelheid reservebrandstof (als
het waarschuwingslampje brands-
tofniveau gaat branden):
2 L (0,44 US gal) (1,76 Imp.gal)
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
1B9-F8199-D1.qxd 11/10/06 07:06 Página 26

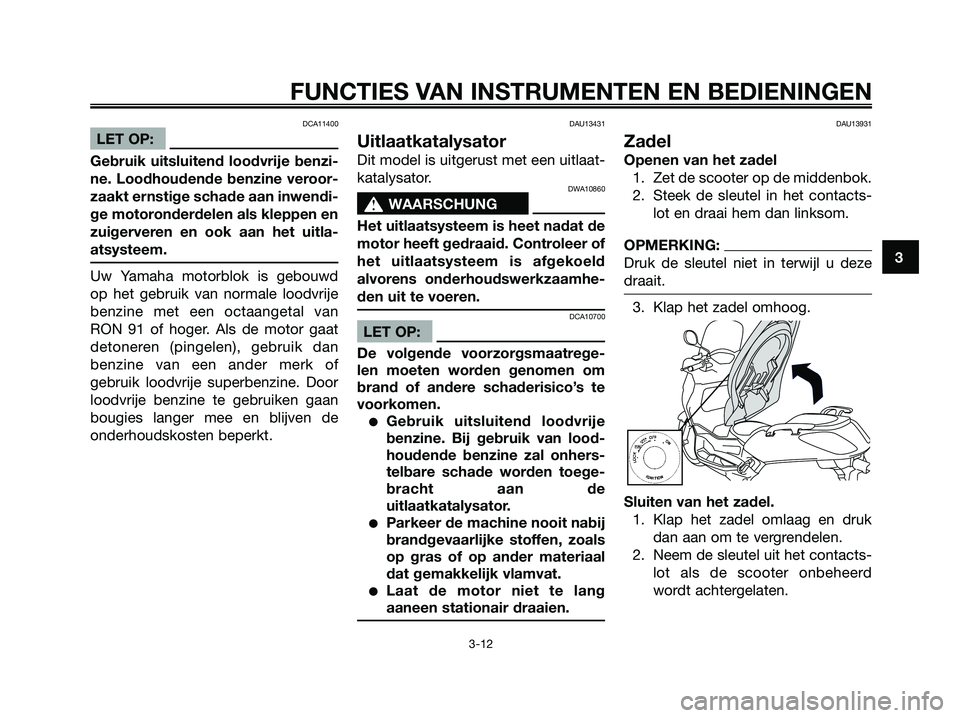

DCA11400
LET OP:
Gebruik uitsluitend loodvrije benzi-
ne. Loodhoudende benzine veroor-
zaakt ernstige schade aan inwendi-
ge motoronderdelen als kleppen en
zuigerveren en ook aan het uitla-
atsysteem.
Uw Yamaha motorblok is gebouwd
op het gebruik van normale loodvrije
benzine met een octaangetal van
RON 91 of hoger. Als de motor gaat
detoneren (pingelen), gebruik dan
benzine van een ander merk of
gebruik loodvrije superbenzine. Door
loodvrije benzine te gebruiken gaan
bougies langer mee en blijven de
onderhoudskosten beperkt.
DAU13431
Uitlaatkatalysator
Dit model is uitgerust met een uitlaat-
katalysator.
DWA10860
s s
WAARSCHUNG
Het uitlaatsysteem is heet nadat de
motor heeft gedraaid. Controleer of
het uitlaatsysteem is afgekoeld
alvorens onderhoudswerkzaamhe-
den uit te voeren.
DCA10700
LET OP:
De volgende voorzorgsmaatrege-
len moeten worden genomen om
brand of andere schaderisico’s te
voorkomen.
Gebruik uitsluitend loodvrije
benzine. Bij gebruik van lood-
houdende benzine zal onhers-
telbare schade worden toege-
bracht aan de
uitlaatkatalysator.
Parkeer de machine nooit nabij
brandgevaarlijke stoffen, zoals
op gras of op ander materiaal
dat gemakkelijk vlamvat.
Laat de motor niet te lang
aaneen stationair draaien.
DAU13931
Zadel
Openen van het zadel
1. Zet de scooter op de middenbok.
2. Steek de sleutel in het contacts-
lot en draai hem dan linksom.
OPMERKING:
Druk de sleutel niet in terwijl u deze
draait.
3. Klap het zadel omhoog.
Sluiten van het zadel.
1. Klap het zadel omlaag en druk
dan aan om te vergrendelen.
2. Neem de sleutel uit het contacts-
lot als de scooter onbeheerd
wordt achtergelaten.
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-12
1B9-F8199-D1.qxd 11/10/06 07:06 Página 27

OPMERKING:
Controleer of het zadel stevig is ver-
grendeld alvorens te gaan rijden.DAU14540
Opbergcompartiment
1. Slot
Om het opbergcompartiment te
openen
Steek de sleutel in het slot, draai een
kwartslag rechtsom, en trek er dan
aan om het deksel van het opberg-
compartiment te openen.
1. Opbergvak voorin
Om het opbergcompartiment te
sluiten
Duw het deksel van het opbergcom-
partiment in de originele positie, en
verwijder dan de sleutel.
DWA10960
s s
WAARSCHUNG
Overschrijd het maximumlaad-
gewicht van 1 kg (2,205 lb) voor
het opbergcompartiment niet.
Overschrijd het maximumlaad-
gewicht van 189 kg (416,75 lb)
voor de machine niet.
1
1
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-13
1B9-F8199-D1.qxd 11/10/06 07:06 Página 28

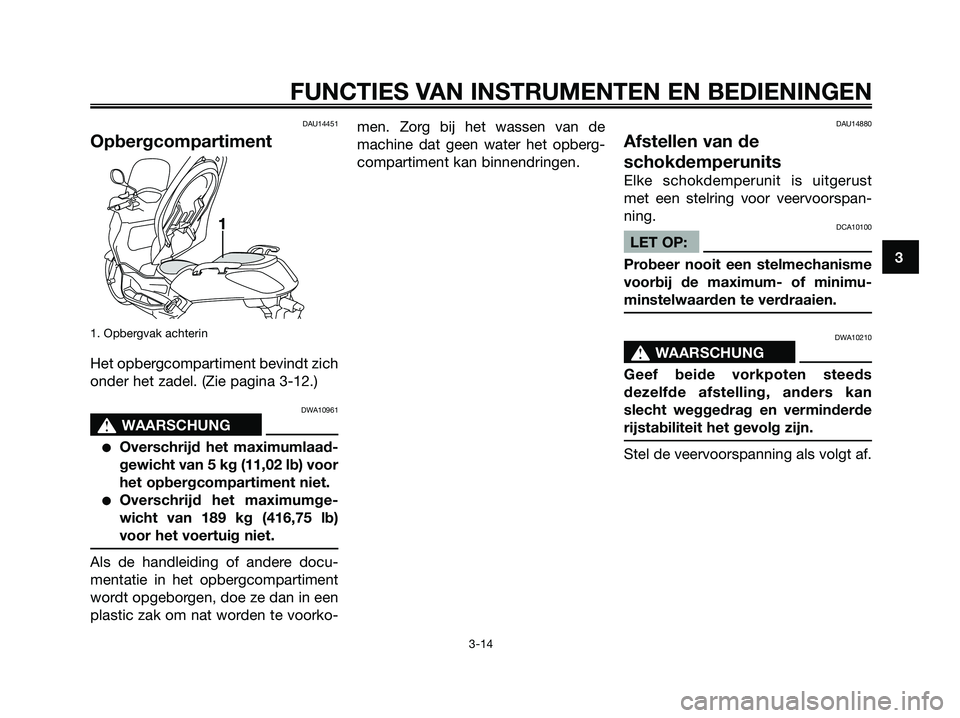

DAU14451
Opbergcompartiment
1. Opbergvak achterin
Het opbergcompartiment bevindt zich
onder het zadel. (Zie pagina 3-12.)
DWA10961
s s
WAARSCHUNG
Overschrijd het maximumlaad-
gewicht van 5 kg (11,02 lb) voor
het opbergcompartiment niet.
Overschrijd het maximumge-
wicht van 189 kg (416,75 lb)
voor het voertuig niet.
Als de handleiding of andere docu-
mentatie in het opbergcompartiment
wordt opgeborgen, doe ze dan in een
plastic zak om nat worden te voorko-men. Zorg bij het wassen van de
machine dat geen water het opberg-
compartiment kan binnendringen.
DAU14880
Afstellen van de
schokdemperunits
Elke schokdemperunit is uitgerust
met een stelring voor veervoorspan-
ning.
DCA10100
LET OP:
Probeer nooit een stelmechanisme
voorbij de maximum- of minimu-
minstelwaarden te verdraaien.
DWA10210
s s
WAARSCHUNG
Geef beide vorkpoten steeds
dezelfde afstelling, anders kan
slecht weggedrag en verminderde
rijstabiliteit het gevolg zijn.
Stel de veervoorspanning als volgt af.
1
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-14
1B9-F8199-D1.qxd 11/10/06 07:06 Página 29

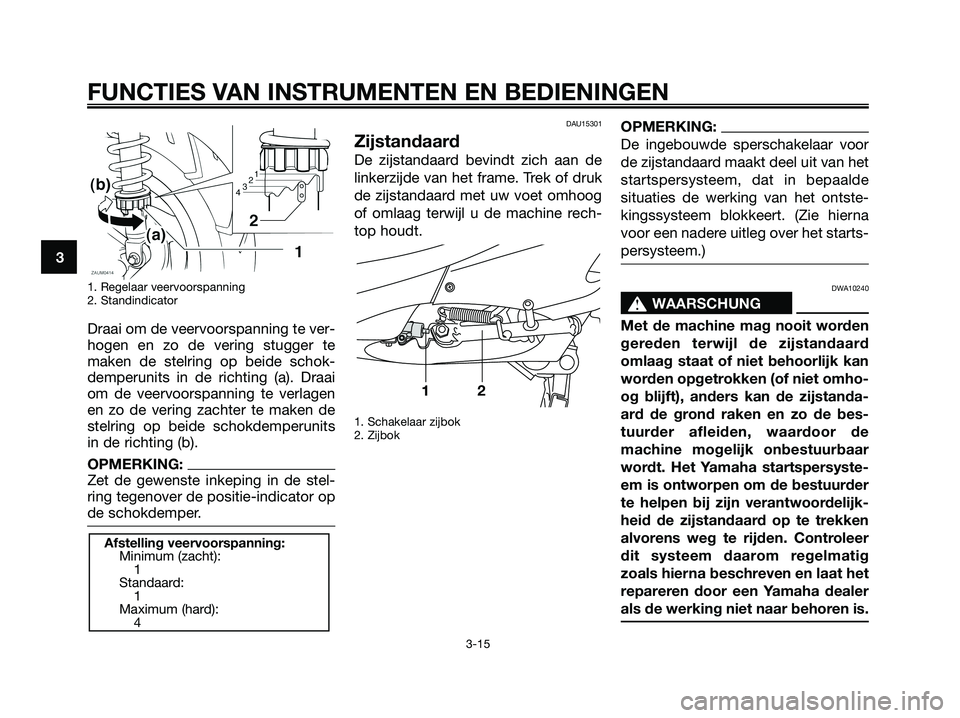

1. Regelaar veervoorspanning
2. Standindicator
Draai om de veervoorspanning te ver-
hogen en zo de vering stugger te
maken de stelring op beide schok-
demperunits in de richting (a). Draai
om de veervoorspanning te verlagen
en zo de vering zachter te maken de
stelring op beide schokdemperunits
in de richting (b).
OPMERKING:
Zet de gewenste inkeping in de stel-
ring tegenover de positie-indicator op
de schokdemper.
DAU15301
Zijstandaard
De zijstandaard bevindt zich aan de
linkerzijde van het frame. Trek of druk
de zijstandaard met uw voet omhoog
of omlaag terwijl u de machine rech-
top houdt.
1. Schakelaar zijbok
2. Zijbok
OPMERKING:
De ingebouwde sperschakelaar voor
de zijstandaard maakt deel uit van het
startspersysteem, dat in bepaalde
situaties de werking van het ontste-
kingssysteem blokkeert. (Zie hierna
voor een nadere uitleg over het starts-
persysteem.)
DWA10240
s s
WAARSCHUNG
Met de machine mag nooit worden
gereden terwijl de zijstandaard
omlaag staat of niet behoorlijk kan
worden opgetrokken (of niet omho-
og blijft), anders kan de zijstanda-
ard de grond raken en zo de bes-
tuurder afleiden, waardoor de
machine mogelijk onbestuurbaar
wordt. Het Yamaha startspersyste-
em is ontworpen om de bestuurder
te helpen bij zijn verantwoordelijk-
heid de zijstandaard op te trekken
alvorens weg te rijden. Controleer
dit systeem daarom regelmatig
zoals hierna beschreven en laat het
repareren door een Yamaha dealer
als de werking niet naar behoren is.
12
Afstelling veervoorspanning:
Minimum (zacht):
1
Standaard:
1
Maximum (hard):
4
3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-15
1B9-F8199-D1.qxd 11/10/06 07:06 Página 30

3
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-16
Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Knijp de voor- of achterrem in en houd deze vast.
5. Druk op de startknop.
Start de motor?
Met de motor nog uit:
6. Beweeg de zijstandaard omhoog.
7. Knijp de voor- of achterrem in en houd deze vast.
8. Druk op de startknop.
Start de motor?
Met de motor nog aan:
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Het systeem is in orde. De scooter mag worden gebruikt.
Deze controle is vooral betrouwbaar als hij
wordt uitgevoerd met een warme motor.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
De remschakelaar is mogelijk defect.
De scooter mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
JA NEE JA NEE NEE JAOPMERKING:
1B9-F8199-D1.qxd 11/10/06 07:06 Página 31

DAU15591

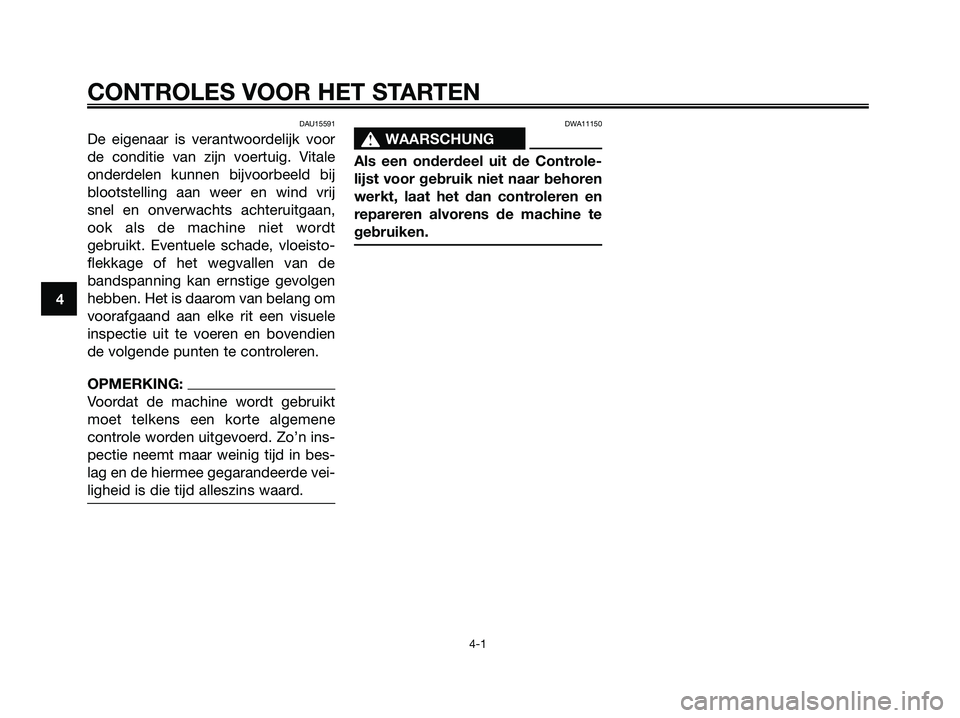

De eigenaar is verantwoordelijk voor
de conditie van zijn voertuig. Vitale
onderdelen kunnen bijvoorbeeld bij
blootstelling aan weer en wind vrij
snel en onverwachts achteruitgaan,
ook als de machine niet wordt
gebruikt. Eventuele schade, vloeisto-
flekkage of het wegvallen van de
bandspanning kan ernstige gevolgen
hebben. Het is daarom van belang om
voorafgaand aan elke rit een visuele
inspectie uit te voeren en bovendien
de volgende punten te controleren.
OPMERKING:
Voordat de machine wordt gebruikt
moet telkens een korte algemene
controle worden uitgevoerd. Zo’n ins-
pectie neemt maar weinig tijd in bes-
lag en de hiermee gegarandeerde vei-
ligheid is die tijd alleszins waard.
DWA11150
s s
WAARSCHUNG
Als een onderdeel uit de Controle-
lijst voor gebruik niet naar behoren
werkt, laat het dan controleren en
repareren alvorens de machine te
gebruiken.
4
CONTROLES VOOR HET STARTEN
4-1
1B9-F8199-D1.qxd 11/10/06 07:06 Página 32
