2006 YAMAHA XMAX 125 Instructieboekje (in Dutch)

1B9-F8199-D1
YP125R
HANDLEIDING
1B9-F8199-D1.qxd 11/10/06 07:06 Página 1

1B9-F8199-D1.qxd 11/10/06 07:06 Página 2

DAU10110

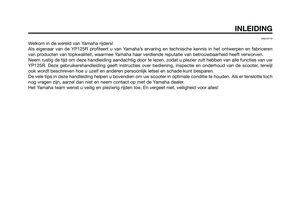

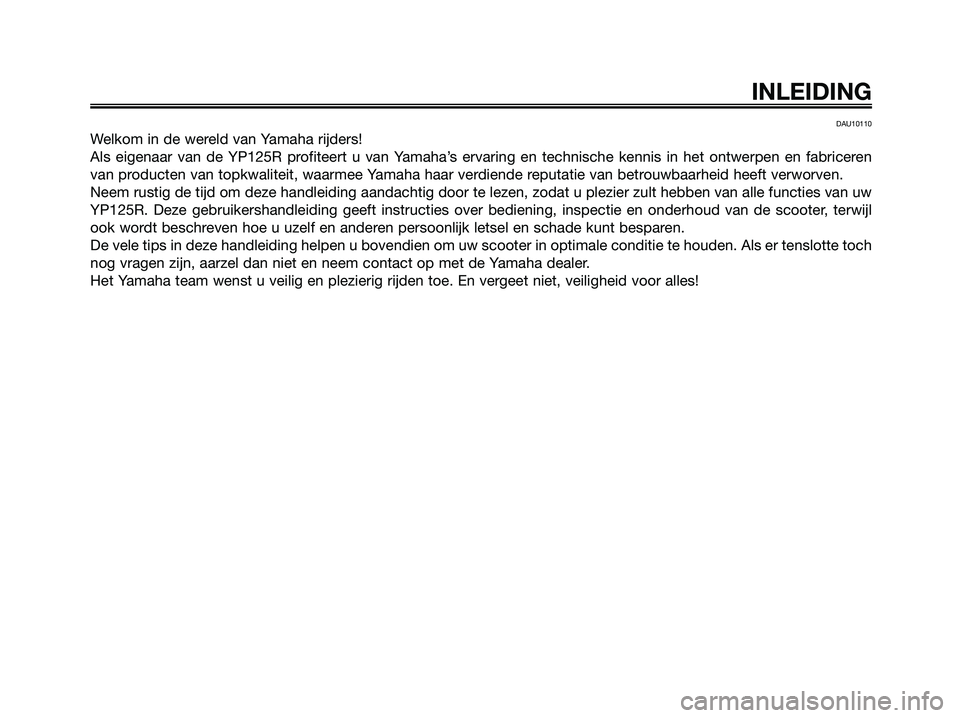

Welkom in de wereld van Yamaha rijders!
Als eigenaar van de YP125R profiteert u van Yamaha’s ervaring en technische kennis in het ontwerpen en fabriceren
van producten van topkwaliteit, waarmee Yamaha haar verdiende reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw
YP125R. Deze gebruikershandleiding geeft instructies over bediening, inspectie en onderhoud van de scooter, terwijl
ook wordt beschreven hoe u uzelf en anderen persoonlijk letsel en schade kunt besparen.
De vele tips in deze handleiding helpen u bovendien om uw scooter in optimale conditie te houden. Als er tenslotte toch
nog vragen zijn, aarzel dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
INLEIDING
1B9-F8199-D1.qxd 11/10/06 07:06 Página 3

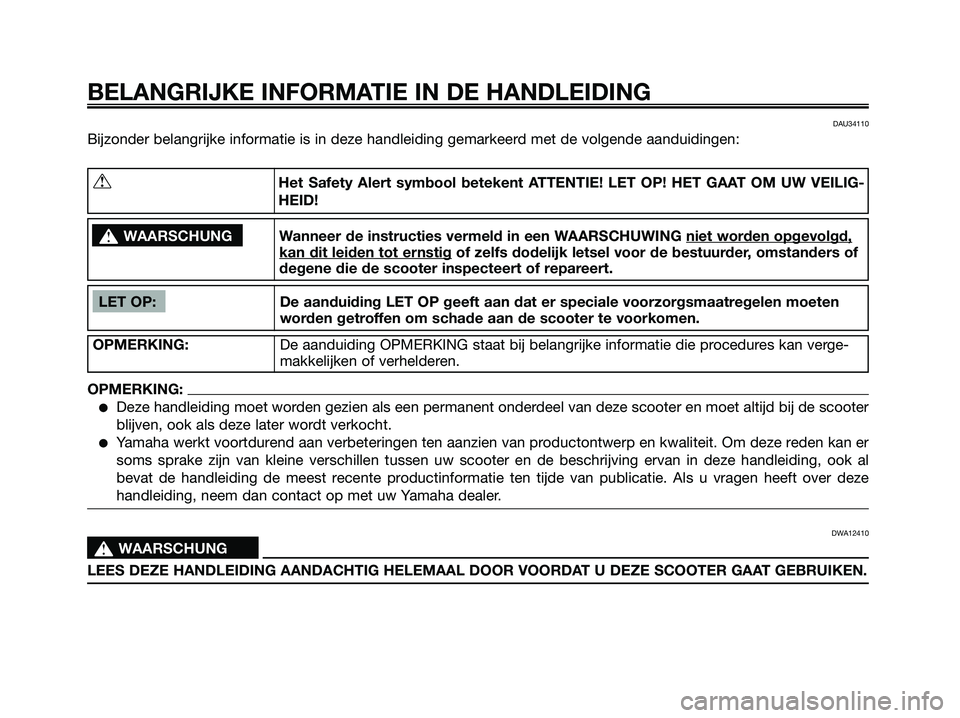

DAU34110
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:

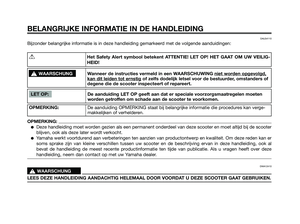

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
LET OP: De aanduiding LET OP geeft aan dat er speciale voorzorgsmaatregelen moeten
worden getroffen om schade aan de scooter te voorkomen.
OPMERKING:De aanduiding OPMERKING staat bij belangrijke informatie die procedures kan verge-
makkelijken of verhelderen.
OPMERKING:
Deze handleiding moet worden gezien als een permanent onderdeel van deze scooter en moet altijd bij de scooter
blijven, ook als deze later wordt verkocht.
Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit. Om deze reden kan er
soms sprake zijn van kleine verschillen tussen uw scooter en de beschrijving ervan in deze handleiding, ook al
bevat de handleiding de meest recente productinformatie ten tijde van publicatie. Als u vragen heeft over deze
handleiding, neem dan contact op met uw Yamaha dealer.
DWA12410
s s
WAARSCHUNG
LEES DEZE HANDLEIDING AANDACHTIG HELEMAAL DOOR VOORDAT U DEZE SCOOTER GAAT GEBRUIKEN.
s s
WAARSCHUNGWanneer de instructies vermeld in een WAARSCHUWING niet worden opgevolgd,
kan dit leiden tot ernstigof zelfs dodelijk letsel voor de bestuurder, omstanders of
degene die de scooter inspecteert of repareert.
Het Safety Alert symbool betekent ATTENTIE! LET OP! HET GAAT OM UW VEILIG-
HEID!t
1B9-F8199-D1.qxd 11/10/06 07:06 Página 4

DAUS1171

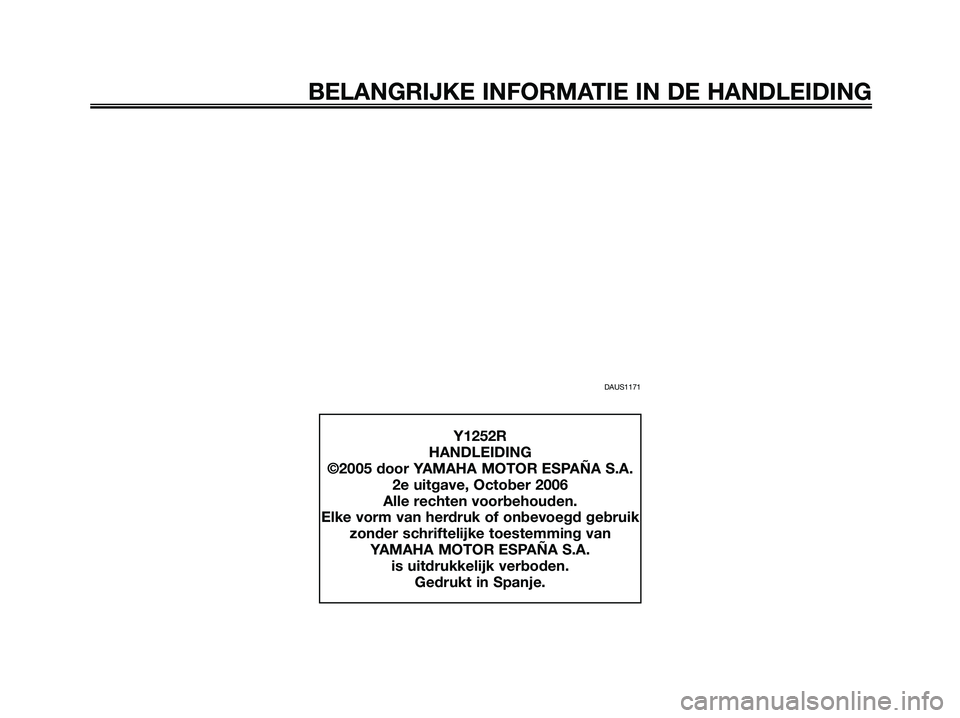

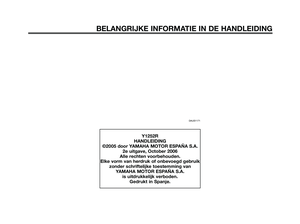

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
Y1252R
HANDLEIDING
©2005 door YAMAHA MOTOR ESPAÑA S.A.
2e uitgave, October 2006
Alle rechten voorbehouden.
Elke vorm van herdruk of onbevoegd gebruik
zonder schriftelijke toestemming van
YAMAHA MOTOR ESPAÑA S.A.
is uitdrukkelijk verboden.
Gedrukt in Spanje.
1B9-F8199-D1.qxd 11/10/06 07:06 Página 5

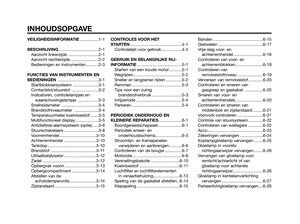

VEILIGHEIDSINFORMATIE................1-1
BESCHRIJVING..................................2-1
Aanzicht linkerzijde ...........................2-1
Aanzicht rechterzijde ........................2-2

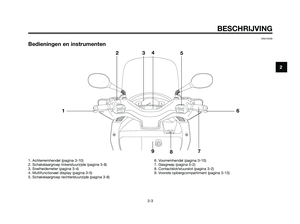

Bedieningen en instrumenten ...........2-3
FUNCTIES VAN INSTRUMENTEN EN
BEDIENINGEN...................................3-1

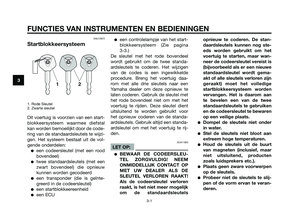

Startblokkeersysteem ......................3-1

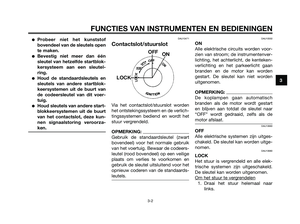

Contactslot/stuurslot .......................3-2

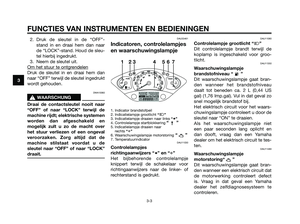

Indicatoren, controlelampjes en
waarschuwingslampje ..................3-3

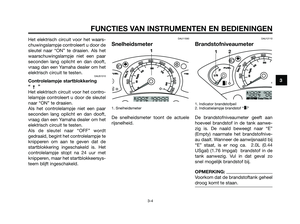

Snelheidsmeter ................................3-4
Brandstofniveaumeter .....................3-4

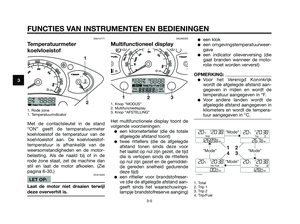

Temperatuurmeter koelvloeistof .......3-5

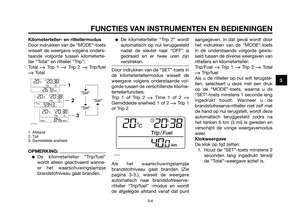

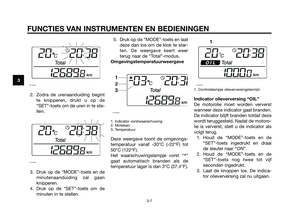

Multifunctioneel display ....................3-5

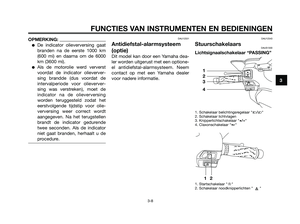

Antidiefstal-alarmsysteem (optie) .....3-8
Stuurschakelaars ..............................3-8

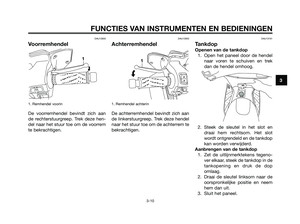

Voorremhendel ................................3-10
Achterremhendel ............................3-10
Tankdop ..........................................3-10

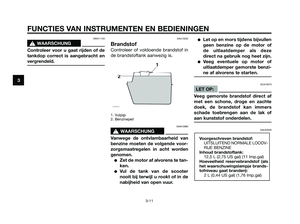

Brandstof ........................................3-11

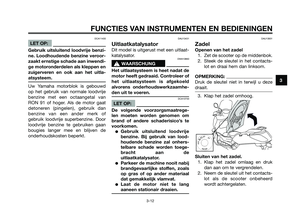

Uitlaatkatalysator ............................3-12
Zadel ...............................................3-12
Opbergvak voorin ...........................3-13

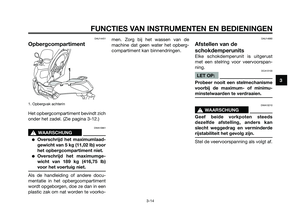

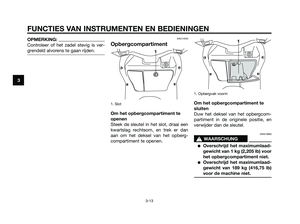

Opbergcompartiment .....................3-14
Afstellen van de
schokdemperunits .......................3-14

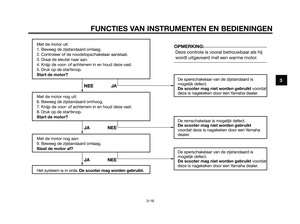

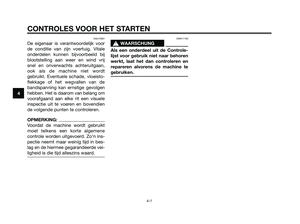

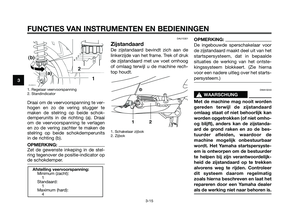

Zijstandaard ....................................3-15CONTROLES VOOR HET
STARTEN.............................................4-1

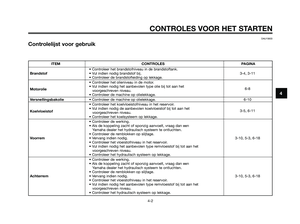

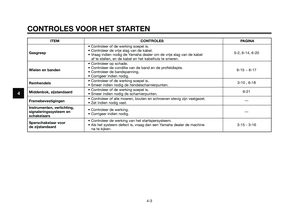

Controlelijst voor gebruik..................4-2
GEBRUIK EN BELANGRIJKE RIJ-
INFORMATIE.......................................5-1

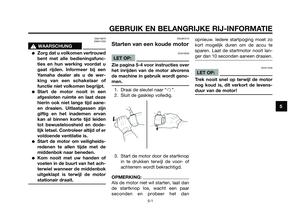

Starten van een koude motor ...........5-1

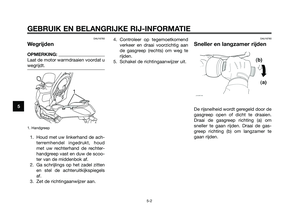

Wegrijden ..........................................5-2
Sneller en langzamer rijden ..............5-2

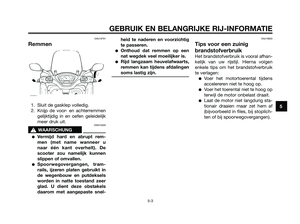

Remmen ...........................................5-3
Tips voor een zuinig
brandstofverbruik ..........................5-3

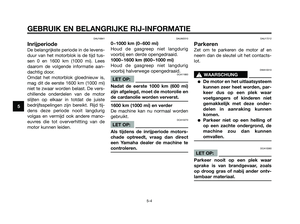

Inrijperiode ........................................5-4
Parkeren............................................5-4
PERIODIEK ONDERHOUD EN
KLEINERE REPARATIES....................6-1

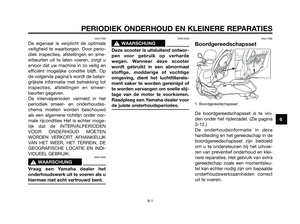

Boordgereedschapsset.....................6-1

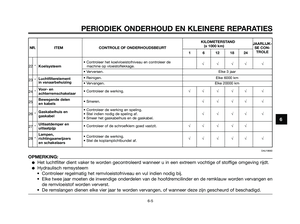

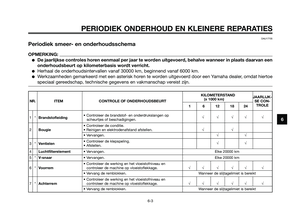

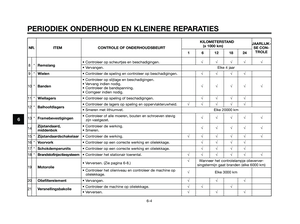

Periodiek smeer- en
onderhoudsschema.......................6-3

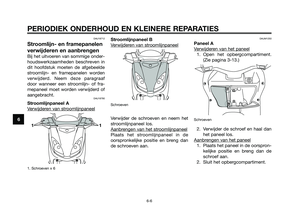

Stroomlijn- en framepanelen
verwijderen en aanbrengen ...........6-6

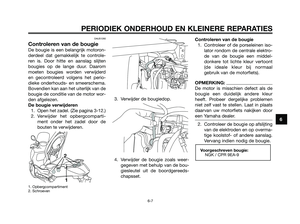

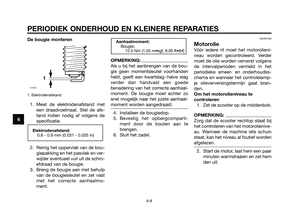

Controleren van de bougie ...............6-7

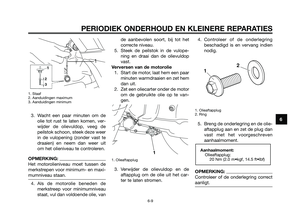

Motorolie ...........................................6-8

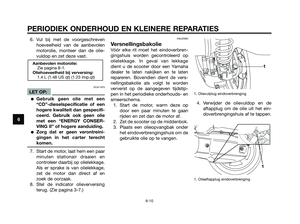

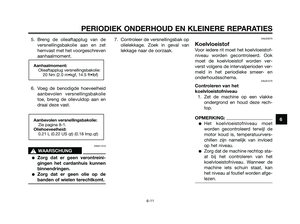

Versnellingsbakolie .........................6-10

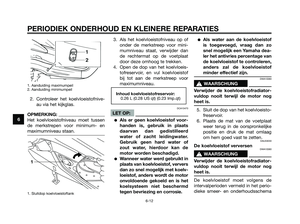

Koelvloeistof ...................................6-11

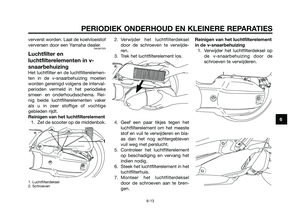

Luchtfilter en luchtfilterelementen
in vsnaarbehuizing.......................6-13

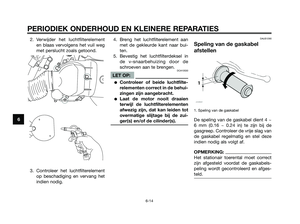

Speling van de gaskabel afstellen ..6-14

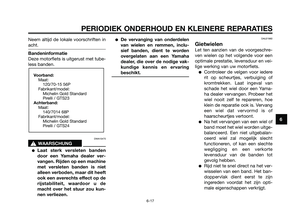

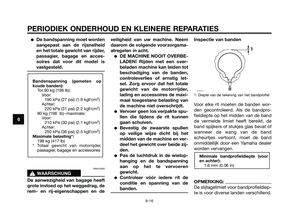

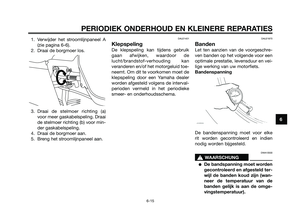

Klepspeling .....................................6-15Banden ...........................................6-15
Gietwielen .......................................6-17

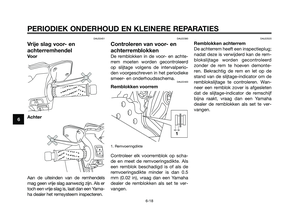

Vrije slag voor- en
achterremhendel .........................6-18
Controleren van voor- en
achterremblokken........................6-18

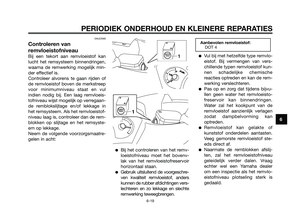

Controleren van
remvloeistofniveau ......................6-19

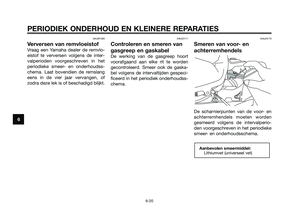

Verversen van remvloeistof.............6-20
Controleren en smeren van
gasgreep en gaskabel ................6-20
Smeren van voor- en
achterremhendels ........................6-20

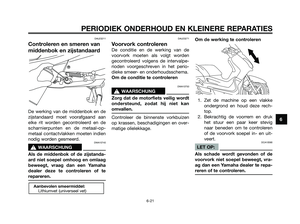

Controleren en smeren van
middenbok en zijstandaard .........6-21
Voorvork controleren ......................6-21

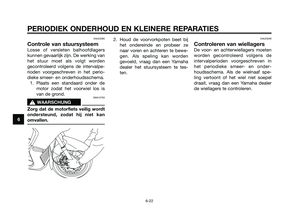

Controle van stuursysteem .............6-22
Controleren van wiellagers .............6-22

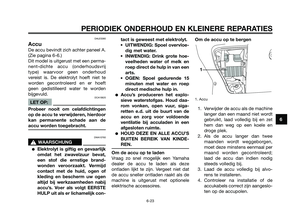

Accu ................................................6-23

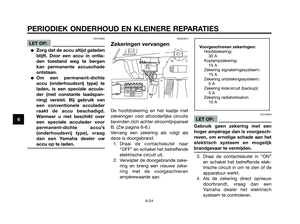

Zekeringen vervangen ....................6-24

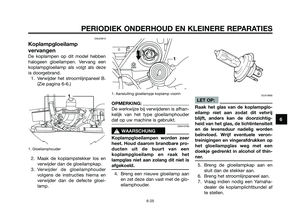

Koplampgloeilamp vervangen ........6-25

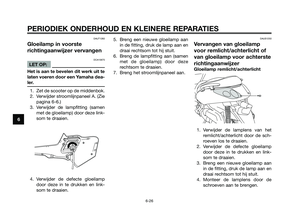

Gloeilamp in voorste
richtingaanwijzer vervangen ........6-26

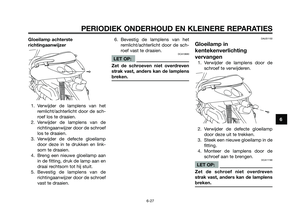

Vervangen van gloeilamp voor
remlicht/achterlicht of van
gloeilamp voor achterste
richtingaanwijzer..........................6-26
Gloeilamp in kentekenverlichting
vervangen ....................................6-27

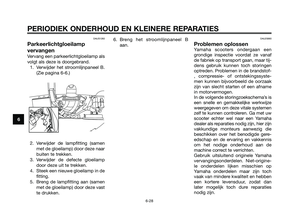

Parkeerlichtgloeilamp vervangen....6-28
INHOUDSOPGAVE
1B9-F8199-D1.qxd 11/10/06 07:06 Página 6

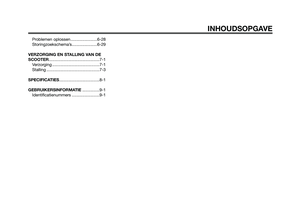

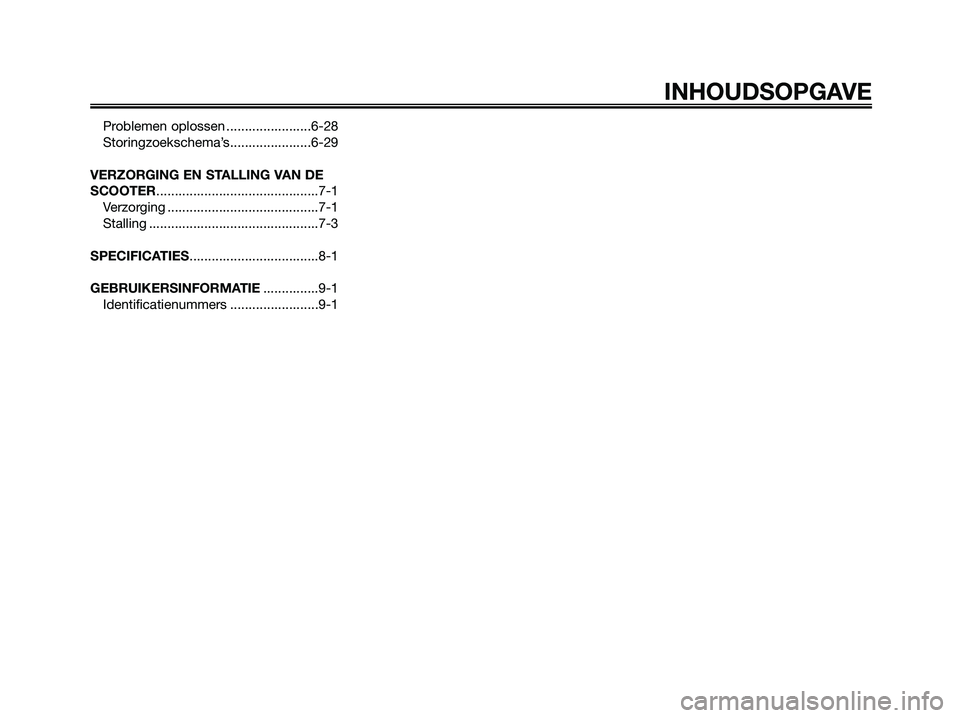

Problemen oplossen .......................6-28

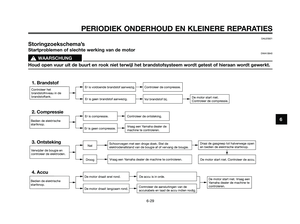

Storingzoekschema’s......................6-29

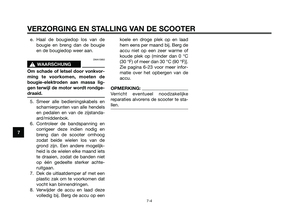

VERZORGING EN STALLING VAN DE
SCOOTER............................................7-1

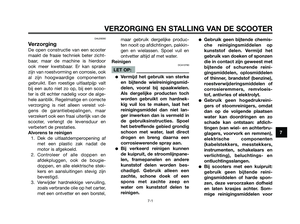

Verzorging .........................................7-1

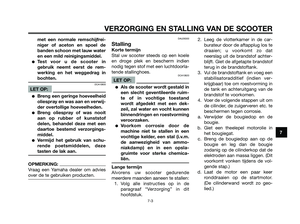

Stalling ..............................................7-3

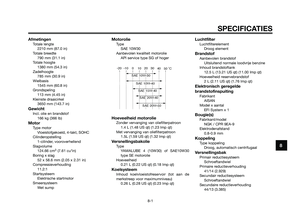

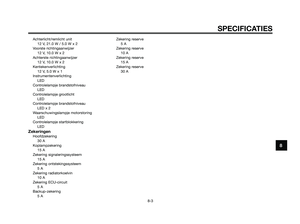

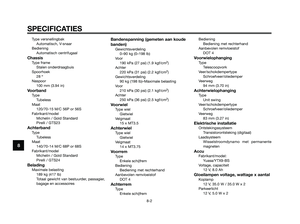

SPECIFICATIES...................................8-1

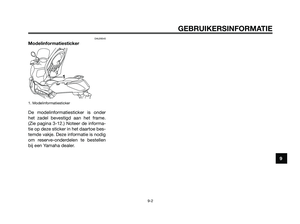

GEBRUIKERSINFORMATIE...............9-1
Identificatienummers ........................9-1
INHOUDSOPGAVE
1B9-F8199-D1.qxd 11/10/06 07:06 Página 7

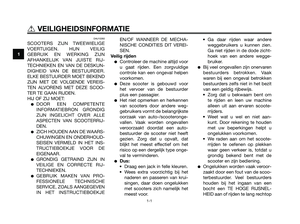

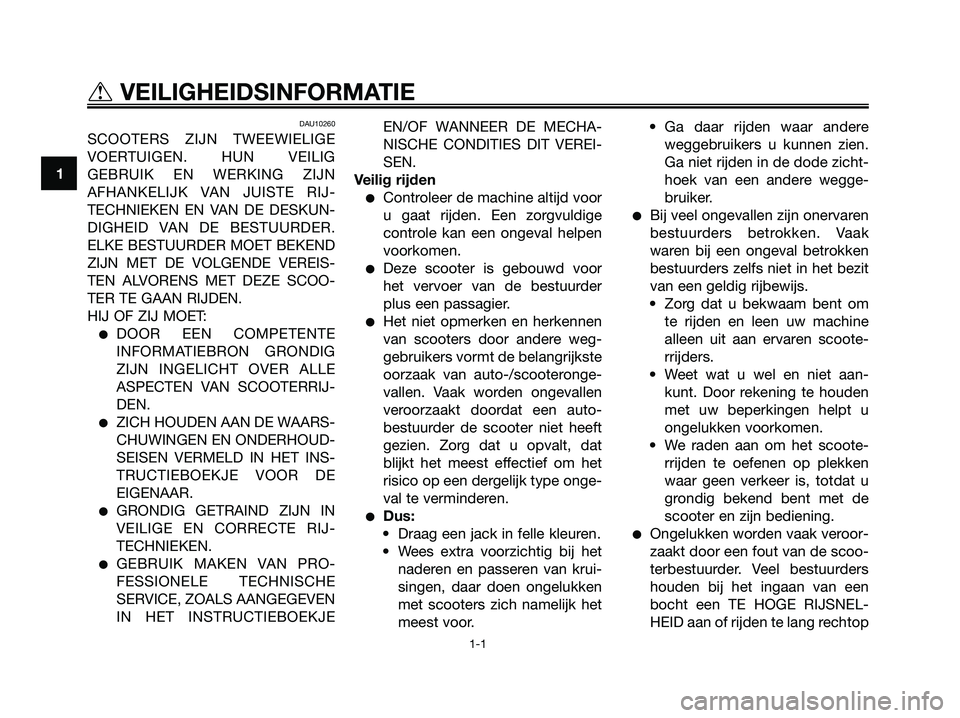

DAU10260
SCOOTERS ZIJN TWEEWIELIGE
VOERTUIGEN. HUN VEILIG
GEBRUIK EN WERKING ZIJN
AFHANKELIJK VAN JUISTE RIJ-
TECHNIEKEN EN VAN DE DESKUN-
DIGHEID VAN DE BESTUURDER.
ELKE BESTUURDER MOET BEKEND
ZIJN MET DE VOLGENDE VEREIS-
TEN ALVORENS MET DEZE SCOO-
TER TE GAAN RIJDEN.
HIJ OF ZIJ MOET:
DOOR EEN COMPETENTE
INFORMATIEBRON GRONDIG
ZIJN INGELICHT OVER ALLE
ASPECTEN VAN SCOOTERRIJ-
DEN.
ZICH HOUDEN AAN DE WAARS-
CHUWINGEN EN ONDERHOUD-
SEISEN VERMELD IN HET INS-
TRUCTIEBOEKJE VOOR DE
EIGENAAR.
GRONDIG GETRAIND ZIJN IN
VEILIGE EN CORRECTE RIJ-
TECHNIEKEN.
GEBRUIK MAKEN VAN PRO-
FESSIONELE TECHNISCHE
SERVICE, ZOALS AANGEGEVEN
IN HET INSTRUCTIEBOEKJEEN/OF WANNEER DE MECHA-
NISCHE CONDITIES DIT VEREI-
SEN.
Veilig rijden
Controleer de machine altijd voor
u gaat rijden. Een zorgvuldige
controle kan een ongeval helpen
voorkomen.
Deze scooter is gebouwd voor
het vervoer van de bestuurder
plus een passagier.
Het niet opmerken en herkennen
van scooters door andere weg-
gebruikers vormt de belangrijkste
oorzaak van auto-/scooteronge-
vallen. Vaak worden ongevallen
veroorzaakt doordat een auto-
bestuurder de scooter niet heeft
gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het
risico op een dergelijk type onge-
val te verminderen.
Dus:
• Draag een jack in felle kleuren.
• Wees extra voorzichtig bij het
naderen en passeren van krui-
singen, daar doen ongelukken
met scooters zich namelijk het
meest voor.• Ga daar rijden waar andere
weggebruikers u kunnen zien.
Ga niet rijden in de dode zicht-
hoek van een andere wegge-
bruiker.
Bij veel ongevallen zijn onervaren
bestuurders betrokken. Vaak
waren bij een ongeval betrokken
bestuurders zelfs niet in het bezit
van een geldig rijbewijs.
• Zorg dat u bekwaam bent om
te rijden en leen uw machine
alleen uit aan ervaren scoote-
rrijders.
• Weet wat u wel en niet aan-
kunt. Door rekening te houden
met uw beperkingen helpt u
ongelukken voorkomen.
• We raden aan om het scoote-
rrijden te oefenen op plekken
waar geen verkeer is, totdat u
grondig bekend bent met de
scooter en zijn bediening.
Ongelukken worden vaak veroor-
zaakt door een fout van de scoo-
terbestuurder. Veel bestuurders
houden bij het ingaan van een
bocht een TE HOGE RIJSNEL-
HEID aan of rijden te lang rechtop
1
tVEILIGHEIDSINFORMATIE
1-1
