2006 YAMAHA XMAX 125 radiator

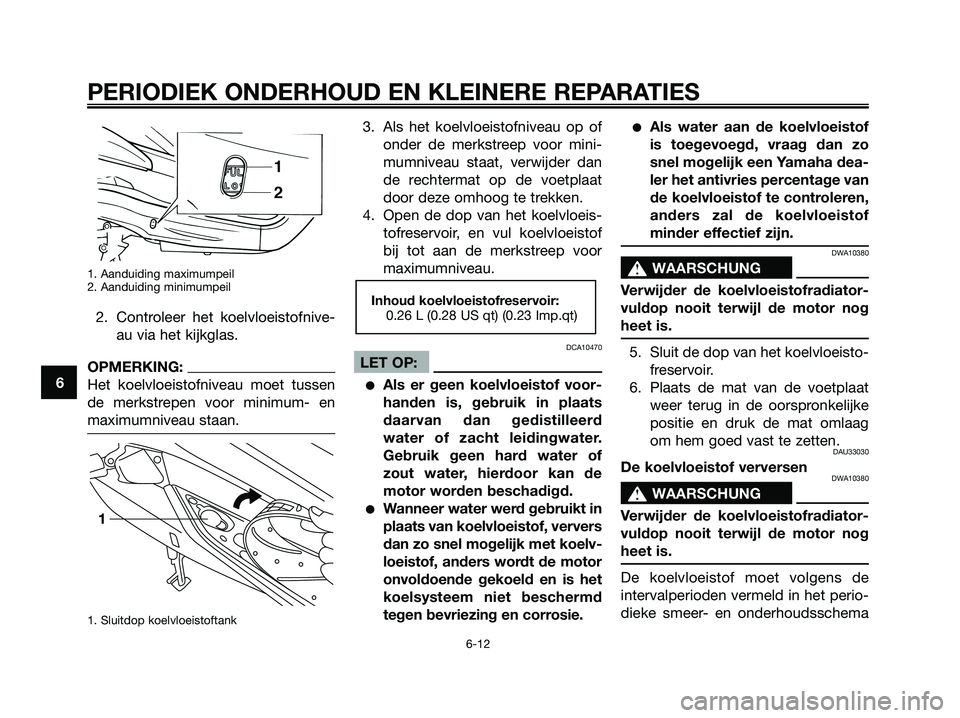

1. Aanduiding maximumpeil
2. Aanduiding minimumpeil
2. Controleer het koelvloeistofnive-
au via het kijkglas.
OPMERKING:
Het koelvloeistofniveau moet tussen
de merkstrepen voor minimum- en
maximumniveau staan.
1. Sluitdop koelvloeistoftank
3. Als het koelvloeistofniveau op of
onder de merkstreep voor mini-
mumniveau staat, verwijder dan
de rechtermat op de voetplaat
door deze omhoog te trekken.
4. Open de dop van het koelvloeis-
tofreservoir, en vul koelvloeistof
bij tot aan de merkstreep voor
maximumniveau.
DCA10470
LET OP:
Als er geen koelvloeistof voor-
handen is, gebruik in plaats
daarvan dan gedistilleerd
water of zacht leidingwater.
Gebruik geen hard water of
zout water, hierdoor kan de
motor worden beschadigd.
Wanneer water werd gebruikt in
plaats van koelvloeistof, ververs
dan zo snel mogelijk met koelv-
loeistof, anders wordt de motor
onvoldoende gekoeld en is het
koelsysteem niet beschermd
tegen bevriezing en corrosie.
Als water aan de koelvloeistof
is toegevoegd, vraag dan zo
snel mogelijk een Yamaha dea-
ler het antivries percentage van
de koelvloeistof te controleren,
anders zal de koelvloeistof
minder effectief zijn.
DWA10380
s s
WAARSCHUNG
Verwijder de koelvloeistofradiator-
vuldop nooit terwijl de motor nog
heet is.
5. Sluit de dop van het koelvloeisto-
freservoir.
6. Plaats de mat van de voetplaat
weer terug in de oorspronkelijke
positie en druk de mat omlaag
om hem goed vast te zetten.
DAU33030
De koelvloeistof verversenDWA10380
s s
WAARSCHUNG
Verwijder de koelvloeistofradiator-
vuldop nooit terwijl de motor nog
heet is.
De koelvloeistof moet volgens de
intervalperioden vermeld in het perio-
dieke smeer- en onderhoudsschema
Inhoud koelvloeistofreservoir:
0.26 L (0.28 US qt) (0.23 Imp.qt)
1
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
1B9-F8199-D1.qxd 11/10/06 07:06 Página 50

DCA10630
LET OP:
Zorg dat de accu altijd geladen
blijft. Door een accu in ontla-
den toestand weg te bergen
kan permanente accuschade
ontstaan.
Om een permanent-dichte
accu (onderhoudsvrij type) te
laden, is een speciale accula-
der (met constante laadspan-
ning) vereist. Bij gebruik van
een conventionele acculader
raakt de accu beschadigd.
Wanneer u niet beschikt over
een speciale acculader voor
permanent-dichte accu’s
(onderhoudsvrij type), vraag
dan een Yamaha dealer uw
accu op te laden.
DAU23610

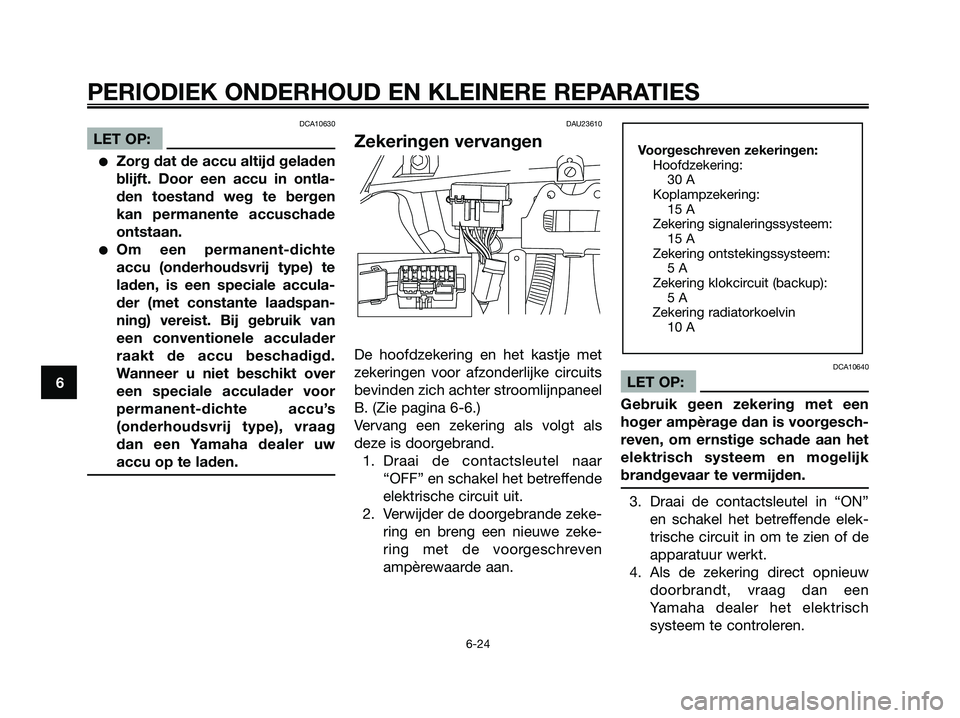

Zekeringen vervangen
De hoofdzekering en het kastje met
zekeringen voor afzonderlijke circuits
bevinden zich achter stroomlijnpaneel
B. (Zie pagina 6-6.)
Vervang een zekering als volgt als
deze is doorgebrand.
1. Draai de contactsleutel naar
“OFF” en schakel het betreffende
elektrische circuit uit.
2. Verwijder de doorgebrande zeke-
ring en breng een nieuwe zeke-
ring met de voorgeschreven
ampèrewaarde aan.DCA10640
LET OP:
Gebruik geen zekering met een
hoger ampèrage dan is voorgesch-
reven, om ernstige schade aan het
elektrisch systeem en mogelijk
brandgevaar te vermijden.
3. Draai de contactsleutel in “ON”
en schakel het betreffende elek-
trische circuit in om te zien of de
apparatuur werkt.
4. Als de zekering direct opnieuw
doorbrandt, vraag dan een
Yamaha dealer het elektrisch
systeem te controleren.
Voorgeschreven zekeringen:
Hoofdzekering:
30 A
Koplampzekering:
15 A
Zekering signaleringssysteem:
15 A
Zekering ontstekingssysteem:
5 A
Zekering klokcircuit (backup):
5 A
Zekering radiatorkoelvin
10 A
6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
1B9-F8199-D1.qxd 11/10/06 07:06 Página 62

6
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
Oververhitte motorDWA10400
s s
WAARSCHUNG
Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete
vloeistof en stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor
is afgekoeld.
Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek,
aan over de radiatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige
druk kan ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de
dop.
Wacht tot de
motor is afgekoeld.Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.
Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
OPMERKING:
Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door
de voorgeschreven koelvloeistof worden vervangen.
1B9-F8199-D1.qxd 11/10/06 07:06 Página 68

Achterlicht/remlicht unit
12 V, 21.0 W / 5.0 W x 2
Voorste richtingaanwijzer
12 V, 10.0 W x 2
Achterste richtingaanwijzer
12 V, 10.0 W x 2
Kentekenverlichting
12 V, 5.0 W x 1
Instrumentenverlichting
LED
Controlelampje brandstofniveau
LED
Controlelampje grootlicht
LED
Controlelampje brandstofniveau
LED x 2
Waarschuwingslampje motorstoring
LED
Controlelampje startblokkering
LED
ZekeringenHoofdzekering
30 A
Koplampzekering
15 A
Zekering signaleringssysteem
15 A
Zekering ontstekingssysteem
5 A
Zekering radiatorkoelvin
10 A
Zekering ECU-circuit
5 A
Backup-zekering
5 AZekering reserve
5 A
Zekering reserve
10 A
Zekering reserve
15 A
Zekering reserve
30 A
8
SPECIFICATIES
8-3
1B9-F8199-D1.qxd 11/10/06 07:06 Página 75
