AfmetingenTotale lengte
2210 mm (87.0 in)
Totale breedte
790 mm (31.1 in)
Totale hoogte
1380 mm (54.3 in)
Zadelhoogte
785 mm (30.9 in)
Wielbasis
1545 mm (60.8 in)
Grondspeling
113 mm (4.45 in)
Kleinste draaicirkel
3650 mm (143.7 in)
GewichtIncl. olie en brandstof
166 kg (366 lb)
MotorType motor
Vloeistofgekoeld, 4-takt, SOHC
Cilinderopstelling
1-cilinder, vooroverhellend
Slagvolume
124.66 cm
3(7.61 cu*in)
Boring x slag
52 x 58.6 mm (2.05 x 2.31 in)
Compressieverhouding
11.2:1
Startsysteem
Elektrische startmotor
Smeersysteem
Wet sump
MotorolieType
SAE 10W30
Aanbevolen kwaliteit motorolie
API service type SG of hoger
Hoeveelheid motorolieZonder vervanging van oliefilterpatroon
1.4 L (1.48 US qt) (1.23 Imp qt)
Met vervanging van oliefilterpatroon
1.5L (1.59 US qt) (1.32 Imp qt)
VersnellingsbakolieType
YAMALUBE 4 (10W30) of SAE10W30
type SE motorolie
Hoeveelheid
0.21 L (0.22 US qt) (0.18 Imp qt)
KoelsysteemInhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau)
0.26 L (0.28 US qt) (0.23 Imp qt)
LuchtfilterLuchtfilterelement
Droog element
BrandstofAanbevolen brandstof
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank
12.5 L (13.21 US qt) (11.00 Imp qt)
Hoeveelheid reservebrandstof
2 L (2.11 US qt) (1.76 Imp qt)
Elektronisch geregelde
brandstofinspuiting
Fabrikant
AISAN
Model x aantal
EFI System x 1
Bougie(s)Fabrikant/model
NGK / CPR 9EA-9
Elektrodenafstand
0.8-0.9 mm
KoppelingType koppeling
Droog, automatisch centrifugaal
VersnellingsbakPrimair reductiesysteem
Schroeftandwiel
Primaire reductieverhouding
41/14 (2.929)
Secundair reductiesysteem
Schroeftandwiel
Secundaire reductieverhouding
44/13 (3.385)
8
SPECIFICATIES
8-1
1B9-F8199-D1.qxd 11/10/06 07:06 Página 73

Type versnellingbak
Automatisch, V-snaar
Bediening
Automatisch centrifugaal

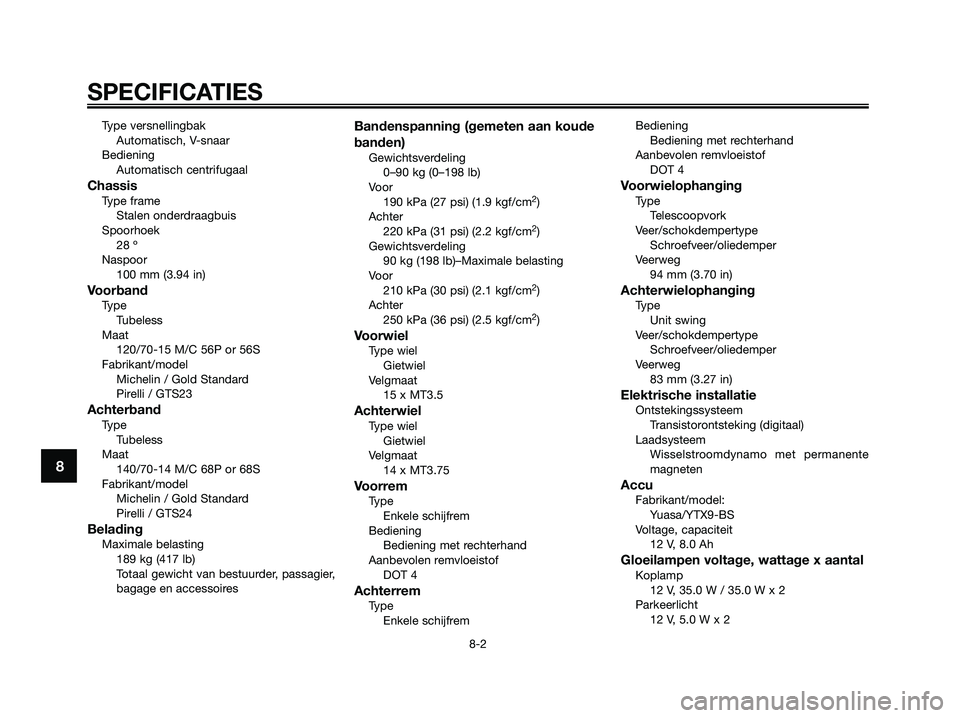

ChassisType frame
Stalen onderdraagbuis
Spoorhoek
28 º
Naspoor
100 mm (3.94 in)
VoorbandType
Tubeless
Maat
120/70-15 M/C 56P or 56S
Fabrikant/model
Michelin / Gold Standard
Pirelli / GTS23
AchterbandType
Tubeless
Maat
140/70-14 M/C 68P or 68S
Fabrikant/model
Michelin / Gold Standard
Pirelli / GTS24
BeladingMaximale belasting
189 kg (417 lb)
Totaal gewicht van bestuurder, passagier,
bagage en accessoires
Bandenspanning (gemeten aan koude
banden)
Gewichtsverdeling
0–90 kg (0–198 lb)
Voor
190 kPa (27 psi) (1.9 kgf/cm
2)
Achter
220 kPa (31 psi) (2.2 kgf/cm
2)
Gewichtsverdeling
90 kg (198 lb)–Maximale belasting
Voor
210 kPa (30 psi) (2.1 kgf/cm
2)
Achter
250 kPa (36 psi) (2.5 kgf/cm
2)
VoorwielType wiel
Gietwiel
Velgmaat
15 x MT3.5
AchterwielType wiel
Gietwiel
Velgmaat
14 x MT3.75
VoorremType
Enkele schijfrem
Bediening
Bediening met rechterhand
Aanbevolen remvloeistof
DOT 4
AchterremType
Enkele schijfremBediening
Bediening met rechterhand
Aanbevolen remvloeistof
DOT 4
VoorwielophangingType
Telescoopvork
Veer/schokdempertype
Schroefveer/oliedemper
Veerweg
94 mm (3.70 in)
AchterwielophangingType
Unit swing
Veer/schokdempertype
Schroefveer/oliedemper
Veerweg
83 mm (3.27 in)
Elektrische installatieOntstekingssysteem
Transistorontsteking (digitaal)
Laadsysteem
Wisselstroomdynamo met permanente
magneten
AccuFabrikant/model:
Yuasa/YTX9-BS
Voltage, capaciteit
12 V, 8.0 Ah
Gloeilampen voltage, wattage x aantalKoplamp
12 V, 35.0 W / 35.0 W x 2
Parkeerlicht
12 V, 5.0 W x 2
8
SPECIFICATIES
8-2
1B9-F8199-D1.qxd 11/10/06 07:06 Página 74

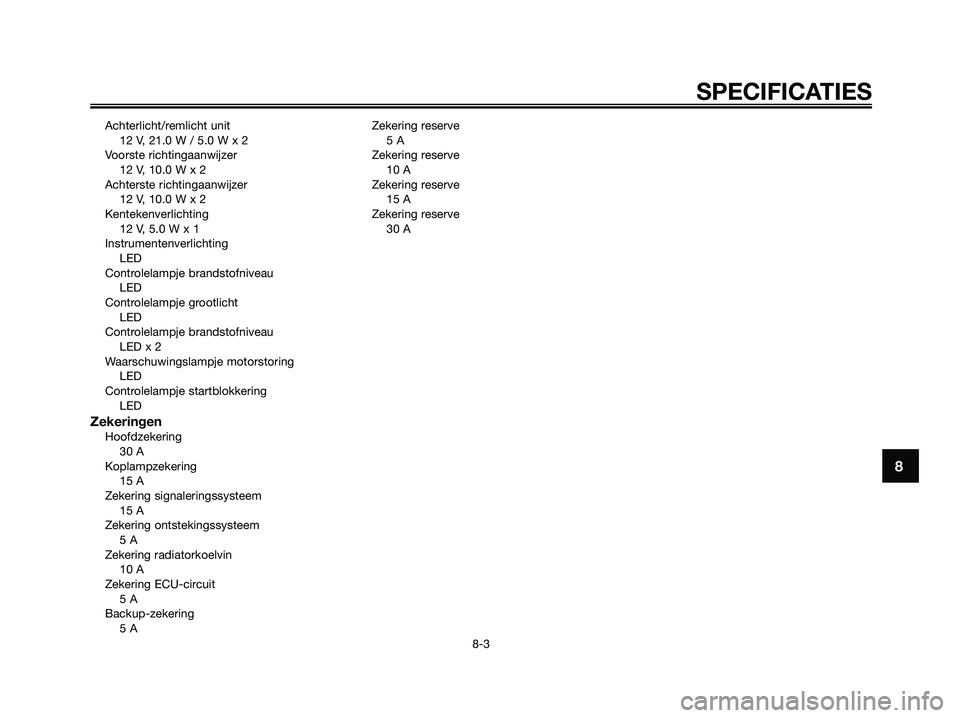

Achterlicht/remlicht unit
12 V, 21.0 W / 5.0 W x 2
Voorste richtingaanwijzer
12 V, 10.0 W x 2
Achterste richtingaanwijzer
12 V, 10.0 W x 2
Kentekenverlichting
12 V, 5.0 W x 1
Instrumentenverlichting
LED
Controlelampje brandstofniveau
LED
Controlelampje grootlicht
LED
Controlelampje brandstofniveau
LED x 2
Waarschuwingslampje motorstoring
LED
Controlelampje startblokkering
LED
ZekeringenHoofdzekering
30 A
Koplampzekering
15 A
Zekering signaleringssysteem
15 A
Zekering ontstekingssysteem
5 A
Zekering radiatorkoelvin
10 A
Zekering ECU-circuit
5 A
Backup-zekering
5 AZekering reserve
5 A
Zekering reserve
10 A
Zekering reserve
15 A
Zekering reserve
30 A
8
SPECIFICATIES
8-3
1B9-F8199-D1.qxd 11/10/06 07:06 Página 75

DAU26351

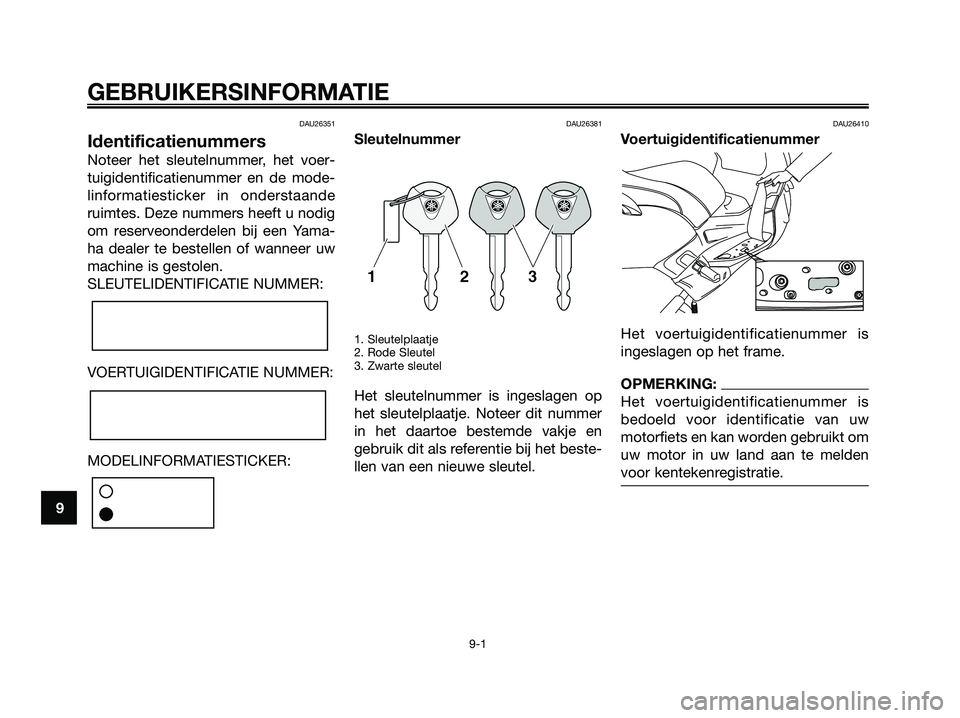

Identificatienummers
Noteer het sleutelnummer, het voer-
tuigidentificatienummer en de mode-
linformatiesticker in onderstaande
ruimtes. Deze nummers heeft u nodig
om reserveonderdelen bij een Yama-
ha dealer te bestellen of wanneer uw
machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
1. Sleutelplaatje
2. Rode Sleutel
3. Zwarte sleutel
Het sleutelnummer is ingeslagen op
het sleutelplaatje. Noteer dit nummer
in het daartoe bestemde vakje en
gebruik dit als referentie bij het beste-
llen van een nieuwe sleutel.
DAU26410
Voertuigidentificatienummer
Het voertuigidentificatienummer is
ingeslagen op het frame.
OPMERKING:
Het voertuigidentificatienummer is
bedoeld voor identificatie van uw
motorfiets en kan worden gebruikt om
uw motor in uw land aan te melden
voor kentekenregistratie.
9
GEBRUIKERSINFORMATIE
9-1
1B9-F8199-D1.qxd 11/10/06 07:06 Página 76

DAU26540

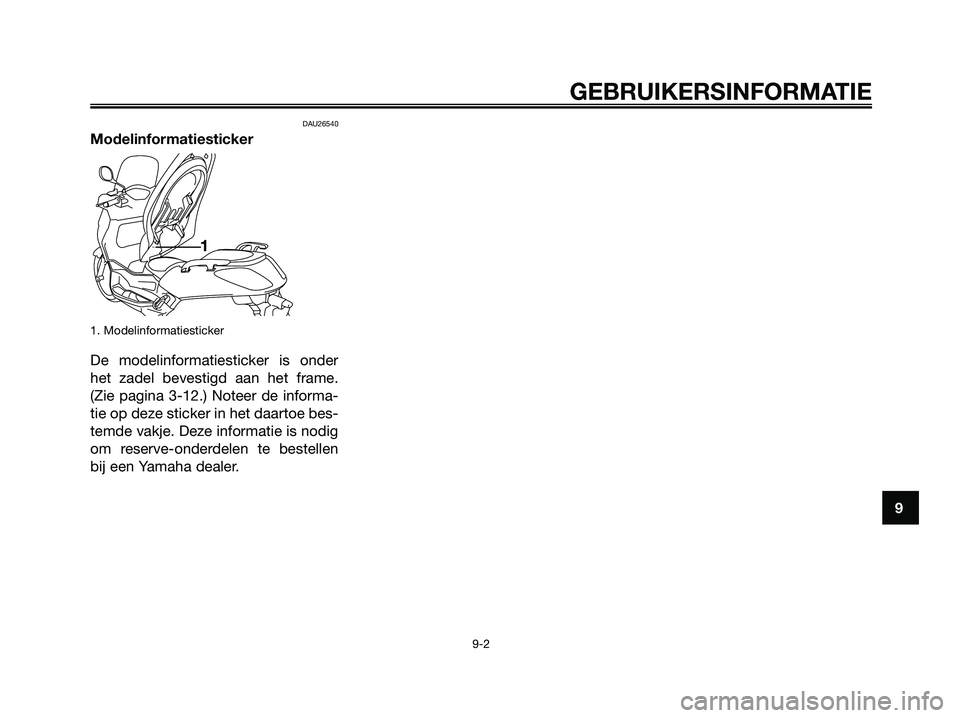

Modelinformatiesticker
1. Modelinformatiesticker
De modelinformatiesticker is onder
het zadel bevestigd aan het frame.
(Zie pagina 3-12.) Noteer de informa-
tie op deze sticker in het daartoe bes-
temde vakje. Deze informatie is nodig
om reserve-onderdelen te bestellen
bij een Yamaha dealer.
1
9
GEBRUIKERSINFORMATIE
9-2
1B9-F8199-D1.qxd 11/10/06 07:06 Página 77
