3-28
ESD
GJU12451
Schalthebel und Umkehrklappe
Die Funktion des Schalthebels und der Um-
kehrklappe kontrollieren.
Sicherstellen, dass die Umkehrklappe völlig
gesenkt wird, wenn der Schalthebel nach oben
gezogen wird.
Ebenfalls sicherstellen, dass die Umkehrklap-
pe völlig angehoben wird, wenn der Schalthebel
nach unten gedrückt wird.
@
Vor dem Schalten auf Rückwärtsfahrt das
Gas wegnehmen und den Motor auf Leer-
laufdrehzahl herunterbringen.

Zum Drosseln oder Anhalten des Wasser-
fahrzeugs nicht auf Rückwärtsfahrt um-
schalten, denn dies könnte dazu führen,
dass der Fahrer die Kontrolle verliert, über
Bord geschleudert wird oder gegen den
Lenker aufprallt.

Die Rückwärtsfahrtstellung ausschließlich
für langsame Manöver verwenden.

Vor dem Umschalten auf Rückwärtsfahrt si-
cherstellen, dass keine Schwimmer oder
anderen Hindernisse den Weg versperren.

Bei der Betätigung des Schalthebels die
Umkehrklappe nicht berühren, um ein Ein-
quetschen zu verhindern.
@
SJU12451
Palanca del inversor y compuerta de
inversión
Compruebe el correcto funcionamiento de la
palanca del inversor y la compuerta de inversión.
Verifique que la compuerta de inversión des-
cienda completamente al tirar de la palanca del
inversor hacia arriba.
Asimismo, verifique que la compuerta de in-
versión suba completamente al tirar de la palanca
del inversor hacia abajo.
@
Asegúrese de soltar completamente el ace-
lerador y de que el motor esté al ralentí an-
tes de cambiar a marcha atrás.

No utilice la marcha atrás para reducir la
velocidad o para detener la moto de agua;
podría perder el control, salir despedido o
golpearse contra el manillar.

Utilice la marcha atrás únicamente para
maniobrar a baja velocidad.

Verifique que no haya obstáculos o perso-
nas por la popa antes de dar atrás.

No toque la compuerta de inversión mien-
tras accione la palanca, ya que su mano po-
dría quedar atrapada.
@
A_F1X80.book Page 28 Friday, September 2, 2005 8:50 AM

3-29
F
FJU20620

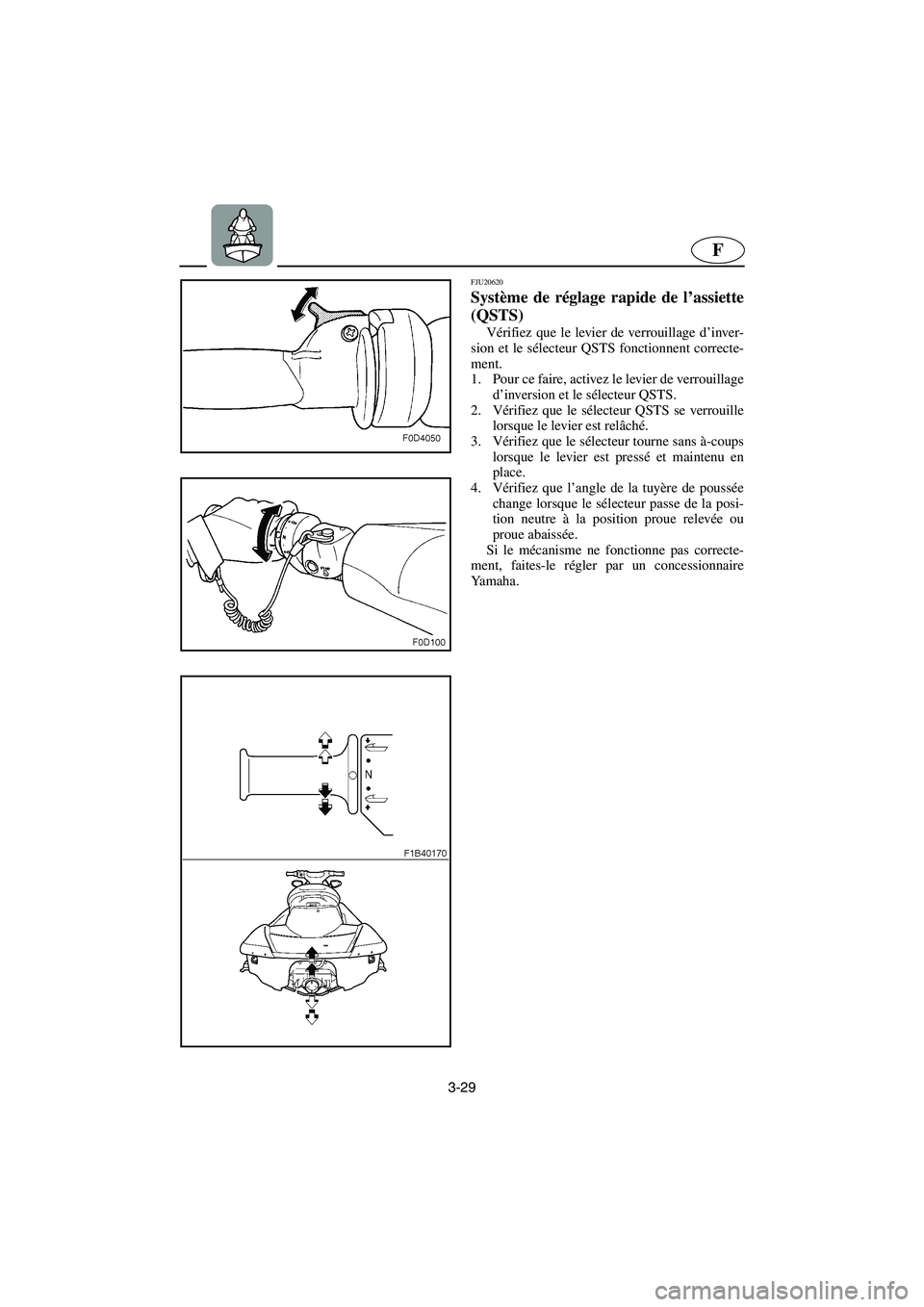

Système de réglage rapide de l’assiette
(QSTS)
Vérifiez que le levier de verrouillage d’inver-
sion et le sélecteur QSTS fonctionnent correcte-
ment.
1. Pour ce faire, activez le levier de verrouillage
d’inversion et le sélecteur QSTS.
2. Vérifiez que le sélecteur QSTS se verrouille
lorsque le levier est relâché.
3. Vérifiez que le sélecteur tourne sans à-coups
lorsque le levier est pressé et maintenu en
place.
4. Vérifiez que l’angle de la tuyère de poussée
change lorsque le sélecteur passe de la posi-
tion neutre à la position proue relevée ou
proue abaissée.
Si le mécanisme ne fonctionne pas correcte-
ment, faites-le régler par un concessionnaire
Ya m a h a .
A_F1X80.book Page 29 Friday, September 2, 2005 8:50 AM

3-30
ESD
GJU20620
Schnell-Trimmsystem (QSTS)
Kontrollieren, ob der Schaltsperrhebel und der
QSTS-Wähler einwandfrei funktionieren.
1. Den Schaltsperrhebel und den QSTS-Wähler
betätigen, um deren Funktion zu prüfen.
2. Kontrollieren, dass der QSTS-Wähler einras-
tet, wenn der Hebel losgelassen wird.
3. Kontrollieren, dass der Wahlschalter sich pro-
blemlos betätigen lässt, wenn der Hebel ge-
zogen ist.
4. Kontrollieren, dass der Winkel der Jetdüse
sich ändert, wenn der Wahlschalter von der
Neutralstellung auf Buganhebung oder Bugs-
enkung gestellt wird.
Funktioniert der Mechanismus nicht richtig,
lassen Sie ihn von einem Yamaha-Vertragshänd-
ler instand setzen.
SJU20620
Sistema de trimado rápido (QSTS)
Compruebe si la palanca de bloqueo y el se-
lector del QSTS funcionan correctamente.
1. Accione la palanca de bloqueo y el selector
del QSTS para comprobar si funcionan co-
rrectamente.
2. Compruebe que el selector del QSTS se blo-
quee al soltar la manilla.
3. Compruebe que el selector gire suavemente
al apretar y mantener apretada la manilla.
4. Compruebe que el ángulo de la tobera de
propulsión varíe cuando se cambia el selec-
tor de posición neutra a posición proa arriba
o proa abajo.
Si el mecanismo no funciona correctamente
hágalo reparar en un concesionario Yamaha.
A_F1X80.book Page 30 Friday, September 2, 2005 8:50 AM

3-31
F
FJU10580
Tu yère
Contrôlez soigneusement à l’entrée de la
tuyère l’absence d’algues, débris ou autres objets
susceptibles d’entraver l’admission de l’eau. Si
l’entrée de la tuyère est obstruée, il pourrait se
produire un phénomène de cavitation qui dimi-
nuerait la poussée de la tuyère, risquant d’en-
dommager la pompe.
Dans certains cas, le moteur peut surchauffer
sous l’effet du manque d’eau de refroidissement
et risque de s’endommager. L’eau de refroidisse-
ment est fournie au moteur par la pompe de pro-
pulsion. (Cf. page 5-7 pour les procédures de
nettoyage de l’entrée de la tuyère.)
@
Ne vous approchez pas de la grille d’admis-
sion lorsque le moteur tourne. Les cheveux
longs, vêtements lâches, lanières des VFI ou
autres accessoires similaires peuvent être
happés dans les pièces mobiles, provoquant
blessures graves ou noyade.

Arrêtez le moteur et enlevez l’agrafe du
coupe-circuit du moteur avant d’enlever les
débris ou les algues qui peuvent s’être ac-
cumulés autour de l’entrée de la tuyère.
@
FJU10590
Cordon du coupe-circuit du moteur
Contrôlez que le cordon du coupe-circuit
n’est pas élimé ou cassé. Si le cordon est endom-
magé, remplacez-le. N’essayez jamais de le ré-
parer ou d’y faire un nœud.
A_F1X80.book Page 31 Friday, September 2, 2005 8:50 AM

3-32
ESD
GJU10580
Jet-Triebwerk
Überprüfen Sie den Jeteinlass sorgfältig auf
Algen, Verschmutzungen oder sonstiges, das den
Wassereinlass blockieren könnte. Ist der Einlass
verstopft, könnte Kavitation auftreten, was den
Schub reduzieren und möglicherweise die Jet-
pumpe beschädigen kann.
In einigen Fällen könnte der Motor aufgrund
von fehlendem Kühlwasser überhitzen, und ein
Motorschaden könnte die Folge sein. Motorkühl-
wasser wird dem Motor durch die Jetpumpe zuge-
führt. (Siehe Seite 5-8 zum Reinigungsverfahren
des Jeteinlasses.)
@
Vom Einlassgitter fernbleiben, während der
Motor läuft. Langes Haar, lose Kleidungs-
stücke, Schwimmwestenriemen und der-
gleichen könnten sich in beweglichen Bau-
teilen verfangen und zu ernsthaften
Verletzungen oder Ertrinken führen.

Schalten Sie den Motor ab, und nehmen Sie
den Clip vom Motor-Quickstoppschalter
heraus, bevor Sie irgendwelche Verschmut-
zungen oder Algen, die sich um den Jetein-
lass angesammelt haben könnten, entfer-
nen.
@
GJU10590
Motor-Quickstoppleine (Reißleine)
Kontrollieren, dass die Motor-Quickstoppleine
nicht verschlissen oder beschädigt ist. Ist die Lei-
ne beschädigt, müssen Sie sie ersetzen; versu-
chen Sie niemals die Leine zu reparieren oder zu-
sammenzubinden.
SJU10580
Grupo propulsor
Compruebe con cuidado la presencia de algas,
residuos o cualquier otro objeto en la toma de
admisión de agua que pueda restringir la admi-
sión de agua. Si la toma de admisión está obs-
truida puede producirse cavitación y reducirse el
efecto propulsor; asimismo, puede averiarse la
bomba de chorro.
En algunos casos, el motor puede recalentarse
debido a la falta de agua de refrigeración y ave-
riarse. El agua de refrigeración del motor es su-
ministrada por la bomba de chorro. (Consulte la
página 5-8 para obtener más información acerca
de los procedimeintos de limpieza de la toma de
admisión del chorro.)
@
Manténgase alejado de la rejilla de admi-
sión mientras el motor esté en marcha. El
cabello largo, las prendas sueltas o las co-
rreas del chaleco salvavidas (PFD) pueden
quedar atrapadas en las piezas móviles y
provocar lesiones graves o estrangulamien-
to.

Pare el motor y extraiga la pinza del inte-
rruptor de paro del motor antes de elimi-
nar los residuos o algas que se puedan ha-
ber acumulado en torno a la toma de
admisión del chorro.
@
SJU10590
Cordón de hombre al agua
Compruebe que el cordón de hombre al agua
no esté desgastado o roto. Si el cordón está daña-
do, cámbielo; no trate nunca de repararlo ni de
empalmarlo.
A_F1X80.book Page 32 Friday, September 2, 2005 8:50 AM

3-33
F
FJU18352
Contacteurs
@ Ne laissez pas le moteur du scooter nautique
tourner à terre pendant plus de 15 secondes
sans ajouter d’eau car cela pourrait entraîner
sa surchauffe.
@
Vérifiez le fonctionnement du contacteur de
démarrage, de l’interrupteur d’arrêt du moteur et
du coupe-circuit.
Appuyez sur le contacteur de démarrage 1
pour démarrer le moteur. Dès que le moteur
commence à tourner, appuyez sur le contacteur
d’arrêt du moteur 2
pour vérifier que le moteur
s’arrête immédiatement. Redémarrez le moteur
puis tirez sur le cordon du coupe-circuit 5
pour
enlever l’agrafe 4
du coupe-circuit du moteur
3
pour vérifier que le moteur s’arrête immédia-
tement. (Cf. pages 2-19 à 2-21 pour plus d’infor-
mations sur le fonctionnement du contacteur de
démarrage, du contacteur d’arrêt du moteur et de
l’interrupteur d’arrêt du moteur).
FJU18060
Sortie témoin d’eau de refroidissement
Vérifiez que de l’eau s’écoule de la sortie té-
moin bâbord (gauche) lorsque le moteur tourne
et que le véhicule nautique est à l’eau. (Cf. page
2-23 pour des instructions plus détaillées.)
FJU12460
Compteur multifonction
Vérifiez le bon fonctionnement du compteur
multifonction. (Cf. pages 2-45 à 2-69 pour le
fonctionnement du compteur multifonction.)
A_F1X80.book Page 33 Friday, September 2, 2005 8:50 AM

3-34
ESD
GJU18352
Schalter
@ Den Motor des Wasserfahrzeugs an Land
nicht länger als 15 Sekunden ohne Wasserzu-
fuhr betreiben, andernfalls könnte der Motor
überhitzen.
@
Die Funktion des Startschalters, des Motor-
Stoppschalters und des Motor-Quickstoppschal-
ters kontrollieren.
Den Star tschalter 1
drücken, um den Motor
anzulassen. Sobald der Motor zu laufen beginnt,
den Motor-Stoppschalter 2
drücken um zu kon-
trollieren, ob der Motor sofort abstirbt. Motor er-
neut anlassen und dann die Motor-Quickstopplei-
ne 5
ziehen, um den Clip 4
vom Motor-
Quickstoppschalter 3
zu entfernen, um so das
sofortige Abschalten des Motors zu bestätigen.
(Für nähere Angaben zur Bedienung des Start-
schalters, des Motor-Stoppschalters und des Mo-
tor-Quickstoppschalters siehe Seite 2-20–2-22.)
GJU18060
Kühlwasser-Kontrollauslass
Kontrollieren, ob bei laufendem Motor Wasser
aus dem Kontrollauslass der Backbordseite (in
Fahrtrichtung links) fließt, wenn das Wasserfahr-
zeug im Wasser ist. (Siehe Seite 2-24 für weitere
Anweisungen.)
GJU12460
Multifunktionsdisplay
Die Funktion des Multifunktionsdisplays über-
prüfen. (Siehe Seiten 2-46 bis 2-70 zu den Funkti-
onen des Messgerätes.)
SJU18352
Interruptores
@ No deje en marcha el motor en tierra durante
más de 15 segundos sin suministro de agua, ya
que se podría recalentar.
@
Compruebe el funcionamiento del interruptor
de arranque, el interruptor de paro del motor y el
interruptor de paro de emergencia del motor.
Pulse el interruptor de arranque 1
para arran-
car el motor. En cuanto el motor empiece a fun-
cionar, pulse el interruptor de paro 2
y verificar
que el motor se para inmediatamente. Vuelva a
arrancar el motor y seguidamente tire del cordón
de hombre al agua 5
para extraer la pinza 4
del
interruptor de paro de emergencia del motor 3
y
verificar que el motor se para inmediatamente.
(Consulte en las páginas 2-20 a 2-22 la informa-
ción relativa a la utilización correcta del inte-
rruptor de arranque, el interruptor de paro del
motor y el interruptor de paro de emergencia del
motor.)
SJU18060
Surtidor testigo del agua de refrigera-
ción
Compruebe que salga agua del surtidor de ba-
bor(izquierda) cuando el motor está en marcha y
la moto de agua se encuentra en el agua. (Para
más instrucciones, consulte la página 2-24.)
SJU12460
Visor multifunción
Compruebe el funcionamiento del visor mul-
tifunción. (Consulte las páginas 2-46 a 2-70 para
obtener más infrmación acerca del funciona-
miento del visor.)
A_F1X80.book Page 34 Friday, September 2, 2005 8:50 AM

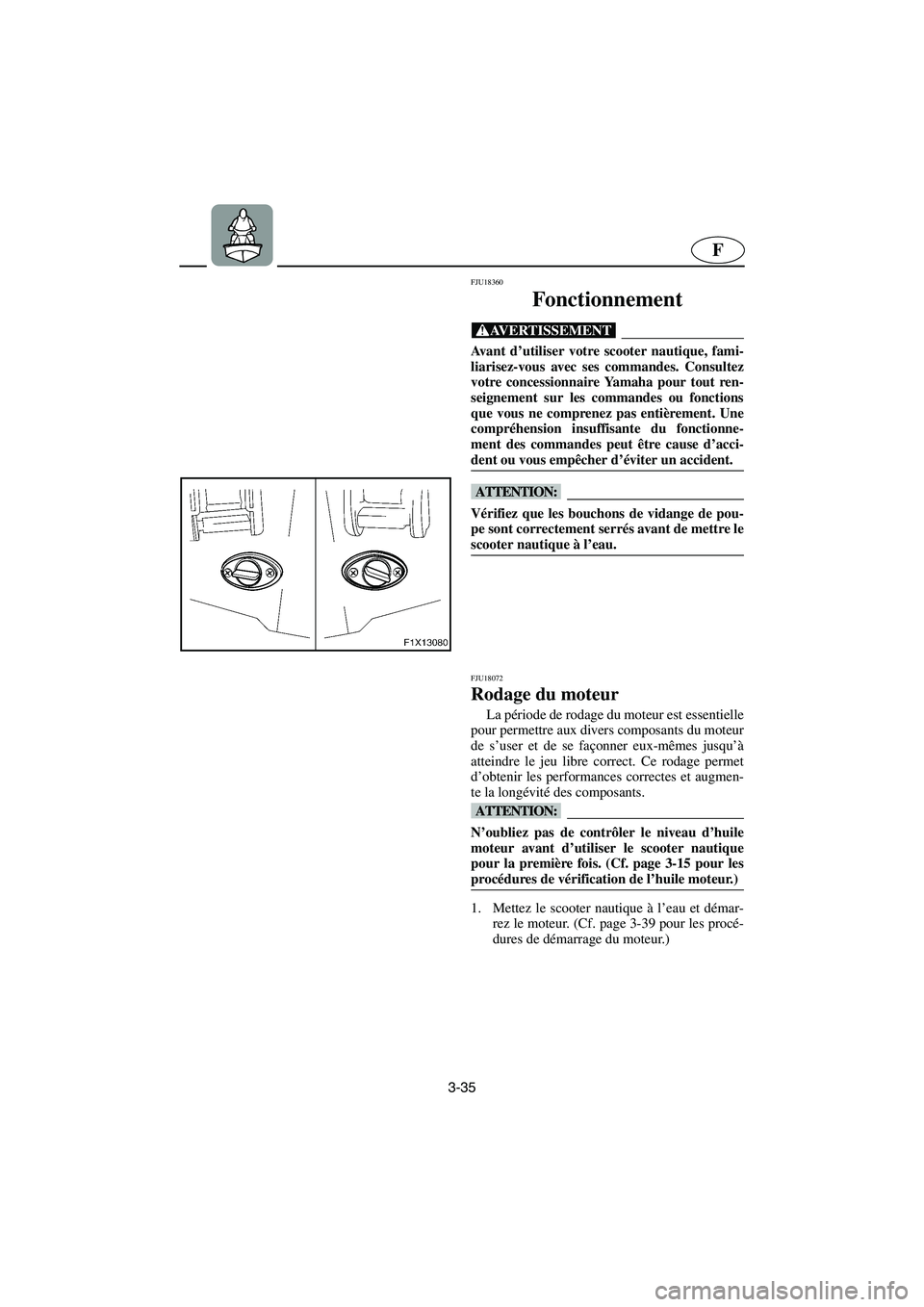

3-35
F
FJU18360
Fonctionnement
@ Avant d’utiliser votre scooter nautique, fami-
liarisez-vous avec ses commandes. Consultez
votre concessionnaire Yamaha pour tout ren-
seignement sur les commandes ou fonctions
que vous ne comprenez pas entièrement. Une
compréhension insuffisante du fonctionne-
ment des commandes peut être cause d’acci-
dent ou vous empêcher d’éviter un accident.
@
@ Vérifiez que les bouchons de vidange de pou-
pe sont correctement serrés avant de mettre le
scooter nautique à l’eau.
@
FJU18072
Rodage du moteur
La période de rodage du moteur est essentielle
pour permettre aux divers composants du moteur
de s’user et de se façonner eux-mêmes jusqu’à
atteindre le jeu libre correct. Ce rodage permet
d’obtenir les performances correctes et augmen-
te la longévité des composants.
@ N’oubliez pas de contrôler le niveau d’huile
moteur avant d’utiliser le scooter nautique
pour la première fois. (Cf. page 3-15 pour les
procédures de vérification de l’huile moteur.)
@
1. Mettez le scooter nautique à l’eau et démar-
rez le moteur. (Cf. page 3-39 pour les procé-
dures de démarrage du moteur.)
A_F1X80.book Page 35 Friday, September 2, 2005 8:50 AM
