2-31
F
FJU17850
Sélecteur QSTS (système de
réglage rapide de l’assiette)
Le sélecteur QSTS 1
est situé sur la poignée
gauche du guidon et permet de régler l’angle
d’assiette du scooter.
Le sélecteur QSTS permet de modifier verti-
calement l’angle de poussée de la tuyère de pro-
pulsion. Ceci modifie l’angle d’assiette du scoo-
ter.
5 positions sont possibles: 2 positions proue
abaissée, A
et B
, une position neutre “N” et
2 positions proue relevée C
et D
.
Pour modifier l’angle d’assiette:
1. Réduisez le régime du moteur à 4.000 tr/min
ou moins.
2. Pressez le levier de verrouillage
d’inversion2
puis placez le sélecteur QSTS
sur la position souhaitée.
3. Relâchez le levier de verrouillage d’inver-
sion pour verrouiller le sélecteur QSTS.
@ Ne modifiez jamais la position du sélecteur
QSTS lorsque vous naviguez à plein régime
car cela pourrait endommager le QSTS.
@
La position neutre “N” autorise de bonnes
performances dans la plupart des conditions de
navigation.
Pour améliorer les performances dans certains
types de conditions, sélectionnez les modes
proue abaissée ou proue relevée.
A_F1X80.book Page 31 Friday, September 2, 2005 8:50 AM

3-77
F
FJU18660

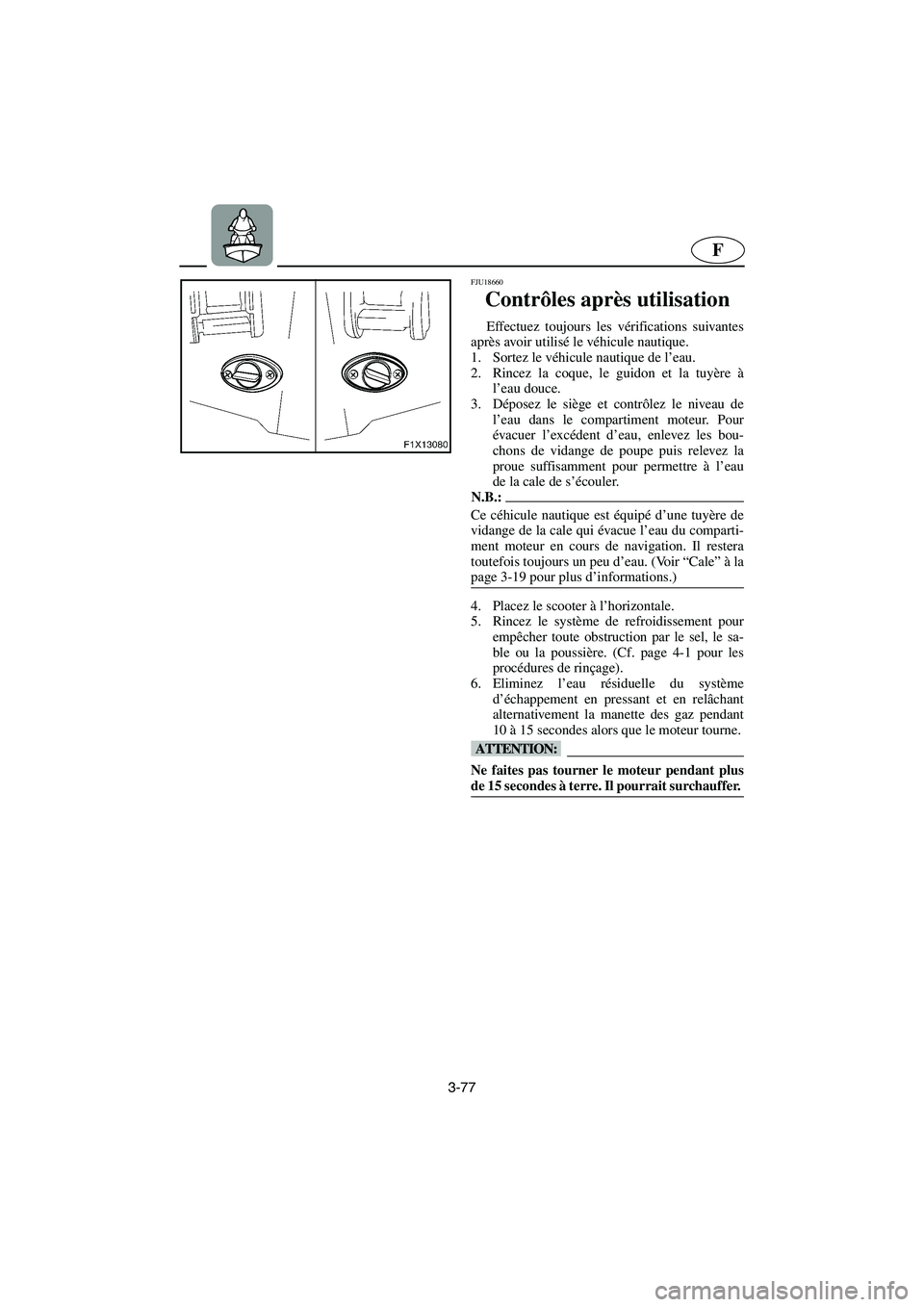

Contrôles après utilisation
Effectuez toujours les vérifications suivantes
après avoir utilisé le véhicule nautique.
1. Sortez le véhicule nautique de l’eau.
2. Rincez la coque, le guidon et la tuyère à
l’eau douce.
3. Déposez le siège et contrôlez le niveau de
l’eau dans le compartiment moteur. Pour
évacuer l’excédent d’eau, enlevez les bou-
chons de vidange de poupe puis relevez la
proue suffisamment pour permettre à l’eau
de la cale de s’écouler.
N.B.:@ Ce céhicule nautique est équipé d’une tuyère de
vidange de la cale qui évacue l’eau du comparti-
ment moteur en cours de navigation. Il restera
toutefois toujours un peu d’eau. (Voir “Cale” à la
page 3-19 pour plus d’informations.)
@
4. Placez le scooter à l’horizontale.
5. Rincez le système de refroidissement pour
empêcher toute obstruction par le sel, le sa-
ble ou la poussière. (Cf. page 4-1 pour les
procédures de rinçage).
6. Eliminez l’eau résiduelle du système
d’échappement en pressant et en relâchant
alternativement la manette des gaz pendant
10 à 15 secondes alors que le moteur tourne.
@ Ne faites pas tourner le moteur pendant plus
de 15 secondes à terre. Il pourrait surchauffer.
@
A_F1X80.book Page 77 Friday, September 2, 2005 8:50 AM

6-2
F
Informations sur le contrôle des
émissions (pour le Canada uniquement) ........ 1-7
Informations sur le modèle............................. 1-5
Inspection de la batterie................................ 4-43
Inspection de l’angle de la tuyère de
propulsion ..................................................... 4-31
Inspection du câble d’inversion.................... 4-31
Inspection du système d’alimentation .......... 4-23
Inspection et réglage du câble
d’accélérateur ............................................... 4-31
J
Jauge de carburant ........................................ 2-55
L
Levier d’inclinaison...................................... 2-27
Levier d’inversion ........................................ 2-29
Levier d’inversion et inverseur .................... 3-27
Liste de vérification des contrôles
préalables........................................................ 3-9
Lubrification ................................................... 4-5
M
Manette des gaz ............................................ 2-21
Manuel de l’utilisateur et trousse à outils..... 4-17
Marche arrière sur voies navigables ............. 3-75
Marche de rembarquement
(pour FX Cruiser High Output) .................... 2-35
Mise à l’eau du scooter nautique .................. 3-37
Modes verrouillé et déverrouillé du
système de sécurité de Yamaha.................... 2-41
N
Navigation avec des passagers ..................... 3-51
Navigation sur eau agitée ............................. 3-75
Nettoyage de l’entrée de la tuyère et de
la turbine......................................................... 5-7
Nettoyage du scooter nautique ..................... 4-11
Nettoyage et réglage des bougies ................. 4-33
Niveau de carburant ..................................... 3-13
Niveau d’huile moteur.................................. 3-15
Numéro de série du moteur ............................ 1-3
Numéro d’identification de la coque
(HIN) .............................................................. 1-3
Numéro d’identification primaire
(PRI-ID) ......................................................... 1-1
Numéros d’identification................................ 1-1
P
Plaque constructeur ........................................ 1-5Poignée ......................................................... 2-35
Points de contrôle préalables........................ 3-13
Points de lubrification .................................. 4-37
Porte-gobelet ................................................ 2-75
Précautions ................................................... 1-35
Procédures d’urgence ..................................... 5-7
Proue abaissée .............................................. 2-33
Proue relevée ................................................ 2-33
Q
Quitter le scooter nautique ........................... 3-43
R
Raccordement des câbles volants................. 5-13
Recherche des pannes .................................... 5-1
Réglage du système d’injection de
carburant....................................................... 4-47
Règles de navigation .................................... 1-21
Règles de sécurité nautique .......................... 1-45
Règles d’utilisation ...................................... 1-25
Remorquage du scooter nautique ................. 5-15
Remplacement du fusible ............................. 4-49
Remplissage du réservoir de carburant .......... 3-7
Réservoir de carburant ................................. 4-23
Restrictions relatives aux personnes
habilitées à piloter le scooter nautique ......... 1-19
Rinçage du système de refroidissement ......... 4-1
Rodage du moteur ........................................ 3-35
S
Scooter nautique chaviré.............................. 3-63
Scooter nautique submergé.......................... 5-17
Sélecteur QSTS (système de réglage
rapide de l’assiette) ...................................... 2-31
Sélection du mode normal /
mode de bas régime...................................... 2-43
Séparateur d’eau........................................... 3-17
Siège arrière ................................................... 2-9
Siège avant ................................................... 2-11
Ski nautique.................................................. 1-41
Sortie témoin d’eau de
refroidissement .................................... 2-23, 3-33
Spécifications ............................................... 4-51
Système d’alimentation .................................. 4-7
Système de direction ........................... 2-25, 3-25
Système de réglage rapide de l’assiette
(QSTS) ......................................................... 3-29
Système de sécurité Yamaha........................ 2-39
