3-4
ESD

Nach dem Tanken den Tankdeckel gut ver-
schließen.

Falls Sie Benzin hinunterschlucken, zu viel
Benzindämpfe einatmen oder Ihre Augen in
Kontakt mit Benzin gekommen sind, sofort
einen Arzt rufen.

Falls Benzin auf Ihre Haut gelangt, dieses
sofort mit Wasser und Seife abwaschen.
Wechseln Sie die Kleidung, falls Benzin da-
ran gekommen ist.
@
@ Nur frisches Benzin verwenden, das in saube-
ren Behältern aufbewahrt wurde.
@
GJU18320
Gasohol
Es gibt zwei Arten von Gasohol: Gasohol, das
Äthanol enthält und das, das Methanol enthält.
Gasohol, das Äthanol enthält, kann verwendet
werden, wenn der Äthanolgehalt nicht über 10%
liegt und der Kraftstoff die Mindestoktanzahl auf-
weist.
Gasohol, das Methanol enthält, wird von
Yamaha nicht empfohlen, da es Schaden am
Kraftstoffsystem oder Motorleistungsprobleme
verursachen kann. Empfohlenes Benzin:
Bleifreies Normalbenzin mit einer Min-
destoktanzahl von
86 (Pumpoktanzahl) = (R+M)/2
90 (Researchoktanzahl)

Apriete firmemente el tapón de llenado
después de repostar.

Si ingiere algo de gasolina, inhala una gran
cantidad de sus vapores o se salpica los
ojos, acuda inmediatamente al médico.

Si se salpica la piel con gasolina, lávese in-
mediatamente con agua y jabón. Cámbiese
de ropa si se salpica con gasolina.
@
@ Utilice únicamente gasolina nueva que se haya
almacenado en contenedores limpios.
@
SJU18320
Mezcla de gasolina y alcohol etílico
Existen dos tipos de mezcla de gasolina y al-
cohol etílico: mezcla que contiene etanol, el cual
contiene metanol.
Puede utilizarse una mezcla de gasolina y al-
cohol etílico que contenga etanol si el contenido
de éste no supera el 10% y el combustible cum-
ple con el requisito de octanaje mínimo.
Yamaha no recomienda el uso de mezcla de
gasolina y alcohol etílico, ya que puede dañar el
sistema de combustible u ocasionar problemas
de rendimiento del motor.Gasolina recomendada:
Gasolina normal sin plomo con un octanaje
mínimo de
86 (octanaje en surtidor) = (R+M)/2
90 (octanaje analizado)
A_F1X80.book Page 4 Friday, September 2, 2005 8:50 AM

3-5
F
FJU17990
Huile moteur
Utilisez une combinaison des qualités d’huile
SAE et API présentées au tableau ci-dessous.
@ N’utilisez que de l’huile pour moteur 4 temps. @
A_F1X80.book Page 5 Friday, September 2, 2005 8:50 AM

3-6
ESD
GJU17990
Motoröl
Eine Kombination der vorgegebenen SAE- und
API-Ölklassifizierungen wie in der unten stehen-
den Tabelle angegeben verwenden.
@ Nur Motoröl für Viertaktmotoren verwenden. @
SJU17990
Aceite del motor
Utilice una combinación de las clasificaciones de
aceite recomendado SAE y API que se muestran en
el cuadro siguiente.
@ Utilice únicamente aceite para motores de
4tiempos.
@
A_F1X80.book Page 6 Friday, September 2, 2005 8:50 AM

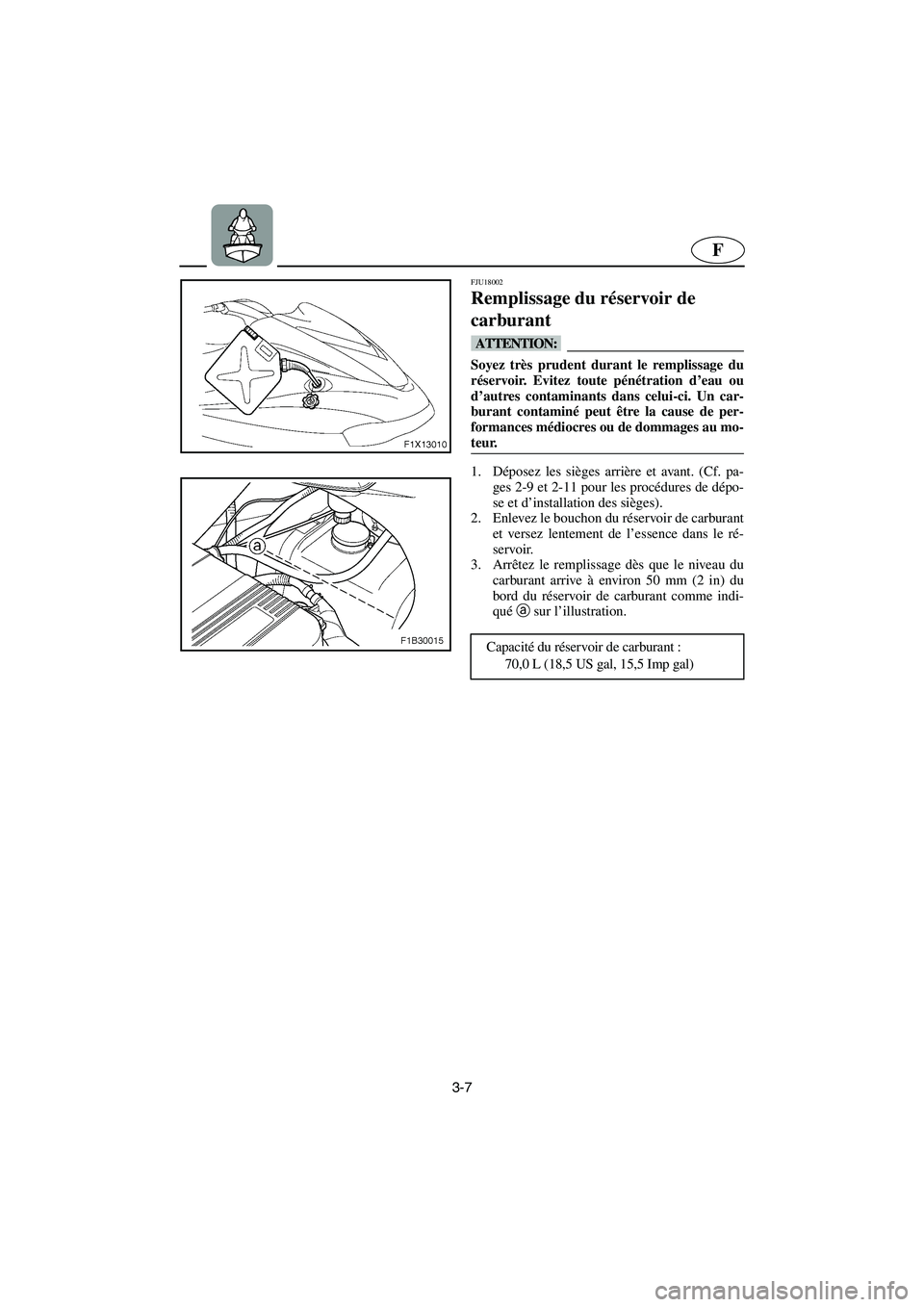

3-7
F
FJU18002
Remplissage du réservoir de
carburant
@ Soyez très prudent durant le remplissage du
réservoir. Evitez toute pénétration d’eau ou
d’autres contaminants dans celui-ci. Un car-
burant contaminé peut être la cause de per-
formances médiocres ou de dommages au mo-
teur.
@
1. Déposez les sièges arrière et avant. (Cf. pa-
ges 2-9 et 2-11 pour les procédures de dépo-
se et d’installation des sièges).
2. Enlevez le bouchon du réservoir de carburant
et versez lentement de l’essence dans le ré-
servoir.
3. Arrêtez le remplissage dès que le niveau du
carburant arrive à environ 50 mm (2 in) du
bord du réservoir de carburant comme indi-
qué a
sur l’illustration.
Capacité du réservoir de carburant :
70,0 L (18,5 US gal, 15,5 Imp gal)
A_F1X80.book Page 7 Friday, September 2, 2005 8:50 AM

3-8
ESD
GJU18002
Füllen des Kraftstofftanks
@ Vorsichtig auftanken. Darauf achten, dass kein
Wasser und Schmutz in den Kraftstofftank ge-
langen. Verunreinigter Kraftstoff kann
schlechte Fahrleistungen oder Motorschäden
verursachen.
@
1. Den Rück- und Vordersitz ausbauen. (Siehe
Seite 2-10 und 2-12 zum Ausbau und Einbau
der Sitzbänke).
2. Den Kraftstoff-Tankdeckel öffnen und den
Kraftstoff langsam in den Kraftstofftank füllen.
3. Nur so viel einfüllen, dass noch ca. 50 mm
(2 in) Freiraum vom oberen Tankrand übrig
bleiben, wie a
in der Abbildung dargestellt.
Kraftstofftank-Fassungsvermögen:
70,0 L (18,5 US gal, 15,5 Imp gal)
SJU18002
Llenado del depósito de
combustible
@ Tenga cuidado al repostar. Evite que penetre
agua u otros contaminantes en el depósito de
combustible. Un combustible contaminado
puede afectar al funcionamiento del motor o
averiarlo.
@
1. Desmonte los asientos trasero y delantero.
(Consulte en las páginas 2-10 y 2-12 las ins-
trucciones de desmontaje y montaje de los
asientos).
2. Abra el tapón de llenado del depósito de
combustible y añada combustible lentamen-
te.
3. Deje de llenar cuando el nivel llegue aproxi-
madamente a 50 mm (2 in) de la parte supe-
rior del depósito, como se indica
a en la
ilustración.
Capacidad del depósito de combustible:
70,0 L (18,5 US gal, 15,5 Imp gal)
A_F1X80.book Page 8 Friday, September 2, 2005 8:50 AM

3-9
F
FJU13460
Contrôles préalables
FJU13470
Liste de vérification des contrôles préalables
Ava n t d’utiliser ce scooter nautique, effectuez les vérifications de la liste de contrôle suivante. Re-
portez-vous au texte correspondant dans le présent chapitre pour plus de détails sur la manière d’ef-
fectuer ces vérifications.
@ Si l’un des points du contrôle préalable à l’utilisation ne donne pas entière satisfaction, faites-le
vérifier et réparer avant d’utiliser le scooter, pour éviter tout risque d’accident.
@
N.B.:@ Les contrôles préalables doivent être soigneusement effectués avant chaque utilisation du scooter.
Cette procédure peut s’exécuter très rapidement. Le temps que vous y consacrez est un investisse-
ment en termes de sécurité et de fiabilité.
@
ELEMENT ACTION PAGE
Compartiment moteur Enlevez tous les sièges pour aérer le compartiment moteur.
Vérifiez les éventuelles vapeurs de carburant et connexions électri-
ques desserrées.3-13
Fond de cale Vérifiez et éliminez tous les résidus d’eau et de carburant si nécessai-
re.3-19
Bouchons de vidange de poupe Vérifiez que l’installation est conforme. 3-21
Manette des gaz Vérifiez que la manette des gaz revient sans à-coups en position. 3-25
Système de direction Vérifiez le bon fonctionnement.
Vérifiez que les guidons sont correctement fixés.3-25
Levier d’inversion et inverseur Vérifiez leur bon fonctionnement. 3-27
QSTS Vérifiez le bon fonctionnement. 3-29
Carburant et huile Vérifiez les niveaux de carburant et d’huile, faites l’appoint si néces-
saire.
Vérifiez que les tuyaux et réservoirs ne présentent pas de fuites.3-13, 3-15
Séparateur d’eau Vérifiez qu’il ne contient pas d’eau, évacuez-la si nécessaire. 3-17
Batterie Vérifiez le niveau de l’électrolyte et l’état de charge de la batterie. 3-21
Capot Vérifiez que le capot est correctement fixé.2-13
Sièges avant et arrière Vérifiez que les sièges sont correctement fixés. 2-9, 2-11
Coque et pont Vérifiez l’absence de fissures ou autres dommages dans la coque et le
pont.3-13
Tuyère Vérifiez qu’elle n’est pas obstruée par des débris, éliminez-les si né-
cessaire3-31
Extincteur Vérifiez son état et remplacez-le si nécessaire. 3-23
Cordon du coupe-circuit du moteur Vérifiez son état et remplacez-le s’il est élimé ou cassé.3-31
Contacteurs Vérifiez le fonctionnement du contacteur de démarrage, de l’interrup-
teur d’arrêt du moteur et du coupe-circuit de sécurité du moteur.3-33
Sortie témoin d’eau de refroidissement Vérifiez que de l’eau s’en écoule lorsque le moteur tourne et que le
scooter est à l’eau.3-33
Compteur multifonction Vérifiez les indications d’avertissement et son bon fonctionnement. 3-33
A_F1X80.book Page 9 Friday, September 2, 2005 8:50 AM

3-10
D
GJU13460
Überprüfungen vor Inbetriebnahme
GJU13470
Prüfliste für die Überprüfungen vor der Inbetriebnahme
Bevor Sie das Wasserfahrzeug in Betrieb nehmen, führen Sie bitte die Überprüfungen auf der fol-
genden Prüfliste durch. Beziehen Sie sich bitte auf den Begleittext in diesem Kapitel zu den Einzelhei-
ten der Durchführung dieser Überprüfungen.
@ Falls irgendeine Komponente, die auf dieser Prüfliste vor der Inbetriebnahme aufgeführt ist,
nicht richtig funktioniert, lassen Sie diese überprüfen und reparieren, bevor Sie das Wasserfahr-
zeug in Betrieb nehmen, da anderenfalls ein Unfall auftreten könnte.
@
HINWEIS:@ Die Überprüfungen vor der Inbetriebnahme sollten jedes Mal gründlich gemacht werden, wenn das
Wasserfahrzeug benutzt wird. Dieses Kontrollverfahren kann innerhalb kurzer Zeit erledigt sein. Es ist
gut angelegte Zeit, um Sicherheit und Zuverlässigkeit sicherzustellen.
@
BEZEICHNUNG AUSFÜHRUNG SEITE
Motorraum Sitzbank demontieren, um den Motorraum zu belüften. Auf
Kraftstoffdämpfe und lose elektrische Verbindungen kontrollie-
ren.3-14
Bilge Auf Wasser und Kraftstoffrückstände kontrollieren, ggf. beseiti-
gen.3-20
Heck-Ablassschrauben Montage kontrollieren. 3-22
Gashebel Kontrollieren, ob der Gashebel selbsttätig schließt. 3-26
Steuerung Funktion kontrollieren.
Kontrollieren, ob der Lenker gut befestigt ist.3-26
Schalthebel und Umkehrklappe Funktion kontrollieren. 3-28
QSTS Funktion kontrollieren. 3-30
Kraftstoff und Öl Kraftstoff- und Ölstand kontrollieren, ggf. korrigieren.
Schläuche und Tanks auf Lecks kontrollieren.3-14, 3-16
Wasserabscheider Auf Wasserrückstände kontrollieren, ggf. beseitigen. 3-18
Batterie Säurestand und Zustand der Batterie kontrollieren. 3-22
Haube Kontrollieren, ob die Haube fest sitzt. 2-14
Sitzbank Kontrollieren, ob die Sitzbank gut befestigt ist. 2-10, 2-12
Rumpf und Deck Rumpf und Deck auf Risse und Beschädigung kontrollieren. 3-14
Jet-Triebwerk Auf Verunreinigung kontrollieren, ggf. beseitigen. 3-32
Feuerlöscher Zustand kontrollieren, ggf. erneuern. 3-24
Motor-Quickstoppleine Zustand kontrollieren; falls verschlissen oder beschädigt, er-
neuern.3-32
Schalter Funktion des Startschalters, Motor-Stoppschalters und-Quick-
stopschalters kontrollieren.3-34
Kühlwasser-Kontrollauslass Kontrollieren, ob beim Betrieb im Wasser Wasser fließt. 3-34
Multifunktionsdisplay Funktion der Kontrollleuchten kontrollieren. 3-34
A_F1X80.book Page 10 Friday, September 2, 2005 8:50 AM

3-11
ES
SJU13460
Comprobaciones previas a la navegación
SJU13470
Lista de comprobaciones previas a la navegación
Antes de utilizar la moto de agua, realice las comprobaciones relacionadas en la siguiente lista. Con-
sulte en el texto que acompaña a este capítulo los detalles sobre la forma de realizar las comprobaciones.
@ Si alguno de los elementos que figuran en la lista de comprobaciones previas no funciona co-
rrectamente, hágalo revisar y reparar antes de utilizar la moto de agua, ya que de lo contrario
puede producirse un accidente.
@
NOTA:@ Las comprobaciones previas deben realizarse en su totalidad cada vez que se vaya a utilizar la moto
de agua. El procedimiento puede realizarse en poco tiempo. Vale la pena invertir ese tiempo en garan-
tizar la seguridad y la fiabilidad.
@
ELEMENTO RUTINA PÁGINA
Cámara del motor Desmonte todos los asientos para ventilar la cámara del motor.
Compruebe si hay vapores de combustible y conexiones eléctricas
aflojadas.3-14
Sentina Compruebe si hay agua y combustible y elimínelos si es preciso. 3-20
Tapones de achique de popa Compruebe si la instalación es correcta. 3-22
Manilla del acelerador Compruebe que la manilla del acelerador retorne con suavidad. 3-26
Sistema de gobierno Compruebe que el funcionamiento sea correcto.
Compruebe que el manillar quede bien bloqueado.3-26
Palanca del inversor y compuerta de
inversiónCompruebe que el funcionamiento sea correcto.
3-28
QSTS Compruebe que el funcionamiento sea correcto. 3-30
Combustible y aceite Compruebe los niveles de combustible y aceite y añada si es preciso.
Compruebe si existen fugas en los tubos y en los depósitos.3-14, 3-16
Separador de agua Compruebe si contiene agua y vacíelo si es preciso. 3-18
Batería Compruebe el nivel de electrólito y el estado de la batería. 3-22
Tapa Compruebe que la tapa esté bien sujeta. 2-14
Asientos delantero y trasero Compruebe que los asientos estén bien sujetos. 2-10, 2-12
Casco y cubierta Compruebe la existencia de grietas u otros daños en el casco y en la
cubierta.3-14
Grupo propulsor Compruebe si hay residuos y elimínelos si es preciso. 3-32
Extintor Compruebe su estado y cámbielo si es preciso. 3-24
Cordón de hombre al agua Compruebe su estado y cámbielo si está desgastado o roto. 3-32
Interruptores Compruebe el funcionamiento del interruptor de arranque, el
interruptor de paro del motor y el interruptor de paro de emergencia
del motor.3-34
Surtidor testigo del agua de
refrigeraciónCompruebe que salga agua con el motor en marcha y la embarcación
en el agua.3-34
Visor multifunción Compruebe si muestra indicaciones de aviso y si funciona
correctamente.3-34
A_F1X80.book Page 11 Friday, September 2, 2005 8:50 AM
