2006 MAZDA MODEL MX-5 Manuel du propriétaire (in French)

Black plate (57,1)

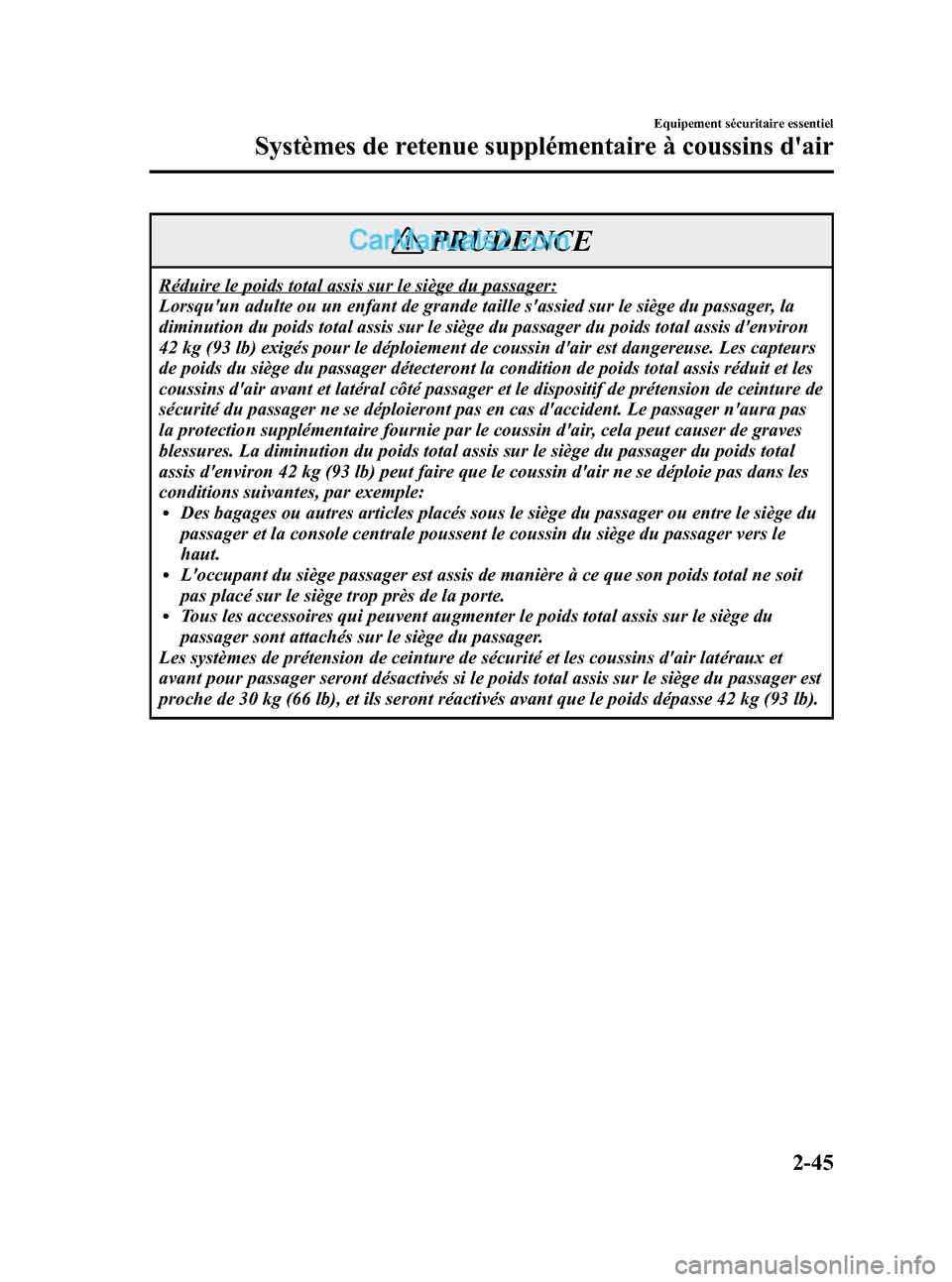

PRUDENCE
Réduire le poids total assis sur le siège du passager:
Lorsqu'un adulte ou un enfant de grande taille s'assied sur le siège du passager, la
diminution du poids total assis sur le siège du passager du poids total assis d'environ
42 kg (93 lb) exigés pour le déploiement de coussin d'air est dangereuse. Les capteurs
de poids du siège du passager détecteront la condition de poids total assis réduit et les
coussins d'air avant et latéral côté passager et le dispositif de prétension de ceinture de
sécurité du passager ne se déploieront pas en cas d'accident. Le passager n'aura pas
la protection supplémentaire fournie par le coussin d'air, cela peut causer de graves
blessures. La diminution du poids total assis sur le siège du passager du poids total
assis d'environ 42 kg (93 lb) peut faire que le coussin d'air ne se déploie pas dans les
conditions suivantes, par exemple:
lDes bagages ou autres articles placés sous le siège du passager ou entre le siège du
passager et la console centrale poussent le coussin du siège du passager vers le
haut.
lL'occupant du siège passager est assis de manière à ce que son poids total ne soit
pas placé sur le siège trop près de la porte.
lTous les accessoires qui peuvent augmenter le poids total assis sur le siège du
passager sont attachés sur le siège du passager.
Les systèmes de prétension de ceinture de sécurité et les coussins d'air latéraux et
avant pour passager seront désactivés si le poids total assis sur le siège du passager est
proche de 30 kg (66 lb), et ils seront réactivés avant que le poids dépasse 42 kg (93 lb).
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-45
MX-5_8U36-EC-05F_Edition2 Page57
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F

Black plate (58,1)
PRUDENCE
Augmentation du poids total assis sur le siège du passager:
Lorsqu'un bébé ou jeune enfant prend place sur le siège du passager, l'augmentation
du poids total assis sur le siège du passager du poids total assis d'environ 30 kg (66 lb)
est dangereuse. Les capteurs de poids du siège du passager détecteront le poids total
assis accru, ce qui pourrait causer le déploiement inattendu des coussins d'air avant et
latéral côté passager et du dispositif de prétension de ceinture de sécurité du passager
en cas d'accident et de graves blessures. L'augmentation du poids total assis sur le
siège du passager du poids total assis d'environ 30 kg (66 lb) peut faire que les
coussins d'air avant et latéral côté passager et le dispositif de prétension de ceinture de
sécurité du passager se déploient en cas d'accident dans les conditions suivantes, par
exemple:
lLe poids total assis de l'enfant avec le système de dispositif de sécurité pour enfants
sur le siège du passager est environ 30 kg (66 lb) ou plus.
lDes bagages ou autres articles sont placés sur le siège avec l'enfant dans le système
de dispositif de sécurité pour enfants.
lLe siège est lavé.lDes liquides ont été renversés sur le siège.lLe siège du passager est déplacé vers l'arrière, faisant pression contre des bagages
ou autres articles placés derrière.
lDes bagages ou autres articles sont placés entre le siège du passager et la console
centrale.
lDes accessoires qui peuvent augmenter le poids total assis sur le siège du passager
sont attachés au siège du passager.
Les systèmes de prétension de ceinture de sécurité et les coussins d'air latéraux et
avant pour passager seront désactivés si le poids total assis sur le siège du passager est
proche de 30 kg (66 lb), et ils seront réactivés avant que le poids dépasse 42 kg (93 lb).
2-46
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
MX-5_8U36-EC-05F_Edition2 Page58
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F

Black plate (59,1)
ATTENTION
lPour assurer le déploiement approprié du coussin d'air avant et pour éviter
d'endommager les capteurs du coussin du siège:
lNe pas placer d'objets pointus sur le coussin du siège et ne pas laisser d'objets
lourds sur le siège.
lNe pas renverser de liquide sur ou sous les sièges.
lPour permettre aux capteurs de fonctionner correctement, toujours exécuter les
opérations suivantes:
lReculer les sièges au maximum et toujours s'asseoir droit contre le dossier du siège
avec la ceinture de sécurité correctement bouclée.
lSi un enfant est assis sur le siège du passager, fixer le système de dispositif de
sécurité pour enfants correctement et reculer le siège du passager au maximum.
REMARQUE
lLe système prend environ 10 secondes pour commuter l'activation/désactivation des
coussins d'air avant et latéral côté passager et du dispositif de prétension de ceinture
de sécurité du passager.
lLe témoin de désactivation du coussin d'air du passager peut s'allumer et s'éteindre à
plusieurs reprises si des bagages ou autres articles sont placés sur le siège du passager
ou si la température à l'intérieur du véhicule change soudainement.
lLe témoin de désactivation du coussin d'air du passager peut s'allumer pendant 10
secondes si le poids total assis sur le siège du passager change.
lIl faut désactiver le coussin d'air du passager en utilisant la clé (page 2-34) et
consulter un concessionnaire agréé Mazda.
Contacteurs de boucle de ceinture de sécurité du conducteur et du passager
Les contacteurs de boucle de ceinture de sécurité détectent si les ceintures de sécurité sont
correctement bouclées et permettent un meilleur contrôle du déploiement des coussins d'air.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-47
MX-5_8U36-EC-05F_Edition2 Page59
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F

Black plate (60,1)
qExplication du fonctionnement des coussins d'air latérauxí
Lorsque les détecteurs de choc des coussins d'air détectent une collision latérale d'une force
supérieure à une collision modérée, un courant électrique est envoyé aux dispositifs de
gonflage.
Des gaz sont produits pour gonfler les coussins d'air latéraux, puis après leur déploiement,
les coussins d'air latéraux se dégonflent rapidement.
Les coussins d'air latéraux ne fonctionnent qu'une seule fois. Après cela,les coussins d'air
latéraux ne fonctionneront plus et doivent être remplacés.Seul un concessionnaire
agréé Mazda peut remplacer les systèmes.
Le coussin d'air latéral ne se déploie que
du côté du véhicule qui reçoit l'impact.
PRUDENCE
Câblage de coussin d'air latéral endommagés sous les sièges:
Il est dangereux de placer des bagages et d'autres objets sous les sièges. Le câblage du
coussin d'air latéral pourrait être endommagé, et en cas de collision latérale les
coussins d'air latéraux risqueraient de ne pas se déployer, ce qui pourrait causer des
blessures graves ou mortelles. Afin d'éviter d'endommager le câblage du coussin d'air
latéral, ne pas placer de bagages ou autres objets sous les sièges.
qActivation/non-activation des coussins d'air
REMARQUE
Si les capteurs de poids du siège du passager détectent un poids total assis sur le siège du
passager inférieur à environ 42 kg (93 lb), les coussins d'air avant et latéral et le
dispositif de prétension de ceinture de sécurité côté passager avant peuvent ne pas se
déployer (page 2-42).
2-48
Equipement sécuritaire essentiel
íCertains modèles.
Systèmes de retenue supplémentaire à coussins d'air
MX-5_8U36-EC-05F_Edition2 Page60
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F

Black plate (61,1)
Activation des coussins d'air avant
Une collision de force modérée ou plus
grande causera le déploiement des
coussins d'air avant dans les cas suivants:
lPercuter un mur de front à une vitesse
supérieure à environ 22 km/h (14
mi/h).
lPercuter un trottoir, le bord de la route
ou autre matériau solide.
lTomber durement ou d'une certaine
hauteur.
lImpact frontal sous un angle de 30
degrés ou moins de l'axe d'une
collision frontale.
lTomber dans un grand trou ou percuter
le bord arrière d'un trou.
Limites de déploiement des coussins
d'air avant
Suivant la force de l'impact, les coussins
d'air avant peuvent ne pas se déployer
dans les cas suivants:
lCollision avec des arbres ou des
poteaux qui causera de sérieux dégâts à
l'apparence du véhicule, mais qui peut
ne pas être d'une décélération suffisante
pour causer le déploiement des
coussins d'air.
lCollision frontale déportée qui peut ne
pas causer une décélération suffisante
du véhicule pour le déploiement des
coussins d'air.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-49
MX-5_8U36-EC-05F_Edition2 Page61
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F

Black plate (62,1)
lCollision par l'arrière ou choc avec
l'arrière d'un camion qui peut ne pas
causer une décélération suffisante pour
le déploiement des coussins d'air.
Non déploiement des coussins d'air
avant
Normalement les coussins d'air avant ne
se déploieront pas dans les cas suivants:
lCollision par l'arrière.
lImpact sur le côté, qui cependant peut
déployer les coussins d'air latéraux.
lCapotage du véhicule qui peut
déployer les coussins d'air latéraux
mais pas les coussins d'air avant.
Activation des coussins d'air latérauxí
Une collision de force modérée ou plus
grande sur un côté du véhicule (zone du
conducteur ou du passager) causera le
déploiement d'un coussin d'air latéral,
mais ne causera pas, normalement, le
déploiement des coussins d'air avant.
Limites de déploiement des coussins
d'air latéralí
Suivant la force de l'impact, un coussin
d'air latéral peut ne pas se déployer dans
les cas suivants:
lUne collision frontale déportée peut ne
pas causer une force d'impact latéral
suffisante pour le déploiement des
coussins d'air latéraux.
2-50
Equipement sécuritaire essentiel
íCertains modèles.
Systèmes de retenue supplémentaire à coussins d'air
MX-5_8U36-EC-05F_Edition2 Page62
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F

Black plate (63,1)
lDes collisions sur le côté avec des
arbres ou des poteaux peuvent causer
de sérieux dégâts à l'apparence du
véhicule, mais qui peut ne pas être
d'une force suffisante pour causer le
déploiement des coussins d'air latéraux.
lUn capotage du véhicule peut ne pas
causer une force d'impact latéral
suffisante pour le déploiement des
coussins d'air latéraux.
lDes collision sur le côté par un
véhicule à deux roues peut ne pas être
d'une force suffisante pour causer le
déploiement des coussins d'air latéraux.
Non déploiement du coussins d'air
latéralí
Normalement le coussin d'air latéral ne se
déploiera pas dans les cas suivants:
lCollision par l'arrière.
lCollision frontale, mais elle pourra
déployer les coussins d'air avant.
qContrôle continu
Les composantes suivantes des systèmes
de coussins d'air sont contrôlées par un
système de diagnostic:
lUnité de SAS
lDétecteur de choc
lModules de coussin d'air
lDétecteurs de choc latéralí
lDispositifs de prétension de ceinture de
sécurité
lCâblage connexe
lInterrupteur de désactivation du
coussin d'air côté passager avant
lCapteur de position du siège du
conducteur
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-51íCertains modèles. MX-5_8U36-EC-05F_Edition2 Page63
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F

Black plate (64,1)
lCapteurs de poids du siège du passager
avant
lContacteurs de boucle de ceinture de
sécurité du conducteur et du passager
avant
Une unité de diagnostic contrôle
continuellement la disponibilité du
système. Elle est active depuis le moment
ou le contacteur d'allumage est mis en
position ON et tout au long de la conduite
du véhicule.
qVoyant du système de coussins
d'air/de dispositif de prétension
de ceinture de sécurité
Si le système de coussins d'air/dispositif
de prétension de ceinture de sécurité est
normal, le voyant s'allume lorsque le
contacteur d'allumage est mis sur la
position ON ou après que le moteur soit
lancé. Il s'éteint après 6 secondes environ.
Une anomalie du système est indiquée par
le fait que le voyant reste clignoté, allumé
ou ne s'allume pas du tout lorsque le
contacteur d'allumage est mis en position
ON. Dans un de ces cas, s'adresser à un
concessionnaire agréé Mazda dès que
possible. Le système risque de ne pas
fonctionner en cas d'accident.
PRUDENCE
Faire l'entretien soi-même du système
de coussins d'air/dispositif de
prétension:
Le fait de faire l'entretien soi-même ou
de toucher au système est dangereux.
Les coussins d'air/dispositif de
prétension peuvent se déclencher
accidentellement ou être désactivés.
Ceci peut causer de graves blessures.
Ne jamais toucher au système et faire
faire l'entretien et les réparations par
un concessionnaire agréé Mazda.
qEntretien
Les systèmes de coussins d'air ne
demandent pas d'entretien régulier.
Cependant dans une des éventualités
suivantes, apporter le véhicule chez un
concessionnaire agréé Mazda, dès que
possible.
lLe voyant du système de coussins d'air
clignote.
lLe voyant du système de coussins d'air
reste allumé.
lLe voyant du système de coussins d'air
ne s'allume pas lorsque le contacteur
d'allumage est mis sur la position ON.
lLes coussins d'air se sont déployés.
2-52
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
MX-5_8U36-EC-05F_Edition2 Page64
Friday, June 17 2005 6:17 PM
Form No.8U36-EC-05F
