2006 MAZDA MODEL MX-5 Manuel du propriétaire (in French)

Black plate (105,1)
ATTENTION
Toujours utiliser un bouchon Mazda
d'origine ou l'équivalent approuvé,
disponible chez tout concessionnaire
agréé Mazda. Un bouchon non adéquat
peut causer des dommages importants
aux systèmes d'alimentation et
antipollution. Il peut également faire
allumer le voyant d'anomalie du moteur
sur le tableau de bord.

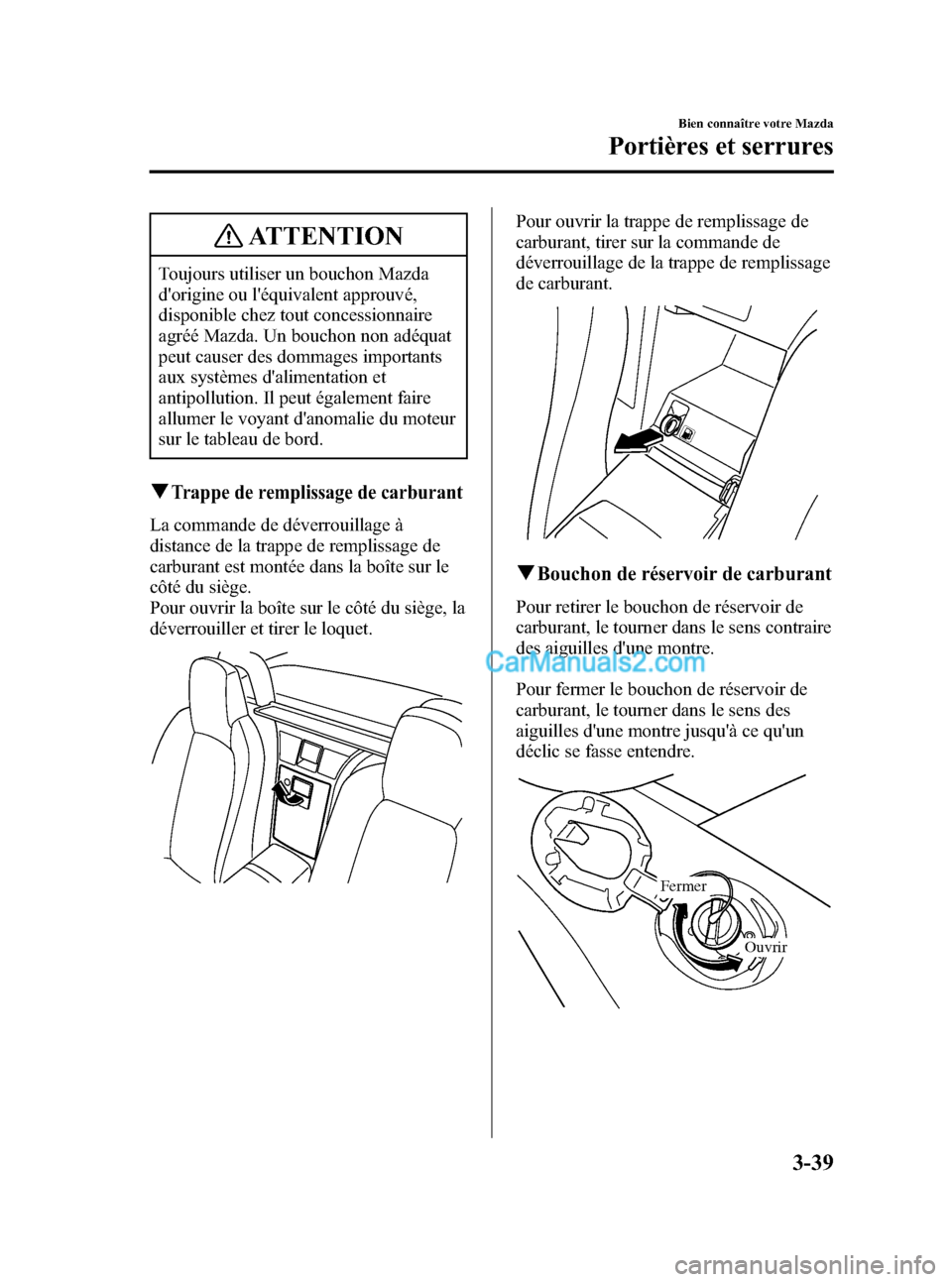

qTrappe de remplissage de carburant
La commande de déverrouillage à
distance de la trappe de remplissage de
carburant est montée dans la boîte sur le
côté du siège.
Pour ouvrir la boîte sur le côté du siège, la
déverrouiller et tirer le loquet.
Pour ouvrir la trappe de remplissage de
carburant, tirer sur la commande de
déverrouillage de la trappe de remplissage
de carburant.
qBouchon de réservoir de carburant
Pour retirer le bouchon de réservoir de
carburant, le tourner dans le sens contraire
des aiguilles d'une montre.
Pour fermer le bouchon de réservoir de
carburant, le tourner dans le sens des
aiguilles d'une montre jusqu'à ce qu'un
déclic se fasse entendre.
Fermer
Ouvrir
Bien connaître votre Mazda
Portières et serrures
3-39
MX-5_8U36-EC-05F_Edition2 Page105
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (106,1)
ATTENTION
S'assurer que le bouchon du réservoir
de carburant est bien serré. Le voyant
d'anomalie du moteur peut s'allumer si
le bouchon n'est pas serré correctement.
Si le voyant reste allumé (même après
avoir bien serré le bouchon, conduit le
véhicule et fait démarrer le moteur
plusieurs fois), cela peut indiquer un
problème différent. S'adresser à un
concessionnaire agréé Mazda dès que
possible.
Capot
PRUDENCE
Capot fermé et correctement
verrouillé:
Un capot qui n'est pas fermé et
correctement verrouillé est dangereux
car il risque de s'ouvrir lorsque le
véhicule roule et bloquer la vue du
conducteur, ce qui peut causer un
grave accident. Toujours s'assurer que
le capot est fermé et correctement
verrouillé.
qOuvrir le capot
1. Tirer sur la poignée de déverrouillage
pour déverrouiller le capot.
Poignée de
déverrouillage
3-40
Bien connaître votre Mazda
Portières et serrures
MX-5_8U36-EC-05F_Edition2 Page106
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (107,1)
2. Faire coulisser la gâche de sécurité vers
la droite et soulever le capot.
3. Saisir la tige de support à l'endroit du
caoutchouc et l'engager dans le trou
indiqué par la flèche pour maintenir le
capot ouvert.
Attache
Tige de support
qFermer le capot
1. Vérifier, sous le capot, que tous les
bouchons de remplissage sont en place
et que tous les éléments non fixés (par
ex. outils, contenant d'huile, etc.) ont
été retirés.
2. Insérer la tige de support dans son
attache tout en maintenant le capot
ouvert. Vérifier que la tige de support
est fixée dans l'attache avant de fermer
le capot.3. Fermer le capot de manière à ce qu'il se
verrouille correctement en place.
Bien connaître votre Mazda
Portières et serrures
3-41
MX-5_8U36-EC-05F_Edition2 Page107
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (108,1)
Capote
Traverse supérieure du
pare-brise
Ensemble de
gâche supérieure
Espace de
rangement de
la capote
Poignées de
la capote
qPrécautions concernant la capote
PRUDENCE
Se tenir debout dans un véhicule en
mouvement:
Le fait de se tenir debout ou de
s'asseoir sur l'espace de rangement de
la capote ou sur la console dans le
véhicule en mouvement est dangereux.
Lors d'une manœuvre brusque ou en
cas de collision on risque d'être
gravement blessé ou même tué.
S'asseoir avec la ceinture de sécurité
bouclée lorsque le véhicule est en
mouvement.
PRUDENCE
Mécanismes de fixation:
Il est dangereux de placer les mains
ou des doigts près des mécanismes de
fixation. Les mains ou doigts peuvent
se faire pincer par le mécanisme et
subir de graves blessures. Toujours
garder les mains et doigts éloignés des
mécanismes de fixation lorsque l'on
manœuvre la capote.
ATTENTION
Retirer les feuilles accumulées sur et
autour de la capote. Sinon, elles
risquent de boucher les tuyaux
d'écoulement d'eau.
3-42
Bien connaître votre Mazda
Portières et serrures
MX-5_8U36-EC-05F_Edition2 Page108
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (109,1)
lAvant d'abaisser ou de relever la
capote, garder le véhicule dans un
endroit sécuritaire qui ne gêne pas la
circulation routière et sur une surface
de niveau.
lVeiller à ce qu'il n'y ait aucun objet sur
la capote ou près de la lunette arrière
lorsque l'on relève ou abaisse la capote.
Même de petits objets risquent de
gêner le fonctionnement de la capote et
de causer des dégâts.
lLorsque le capote est abaissée,
s'assurer que les objets dans le véhicule
ne sont pas emportés par le vent.
lFixer tous les objets placés dans le
véhicule afin d'éviter qu'ils ne soient
emportés par le vent avant de démarrer
avec la capote abaissée.
lPour protéger le véhicule contre le vol
et le vandalisme et pour éviter que
l'habitacle ne soit mouillé, toujours
fermer la capote et verrouiller toues les
portières lorsque le véhicule est laissé
sans surveillance.
lNe pas passer le véhicule dans un lave-
auto automatique; sinon cela risque
d'endommager la capote.
lNe pas relever ou abaisser la capote
lorsque la température est inférieure à
5°C (41 °F); cela endommagera la toile
de la capote.
lNe pas abaisser la capote lorsqu'elle est
mouillée. Si la capote sèche en position
repliée, elle risque de rétrécir et d'être
endommagée.
lSi la capote est abaissée lorsqu'elle est
mouillé, l'eau risque de pénétrer dans
l'habitacle.
lNe pas relever ou abaisser la capote
lorsque le vent souffle fort, car il
risquerait d'endommager la capote.
qAbaisser la capote
1. Stationner le véhicule sur une surface
de niveau et bien serrer le frein de
stationnement.
2. Abaisser les vitres latérales, puis
couper le contact.
3. Retirer tous les objets se trouvant dans
l'espace de rangement de la capote.
PRUDENCE
Objets dans l'espace de rangement:
Le fait de mettre des objets lourds ou
coupants dans l'espace de rangement
est dangereux.
En cas d'arrêt brusque ou de collision,
ils peuvent être projetés et risquent de
frapper et blesser des passagers.
Ne pas placer d'objet lourd ou coupant
dans l'espace de rangement.
4. Appuyer sur la touche de
déverrouillage et débloquer
complètement la gâche supérieure.
Touche de
déverrouillage
Gâche
supérieure
Bien connaître votre Mazda
Portières et serrures
3-43
MX-5_8U36-EC-05F_Edition2 Page109
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (110,1)
5. Tirer la partie avant de la capote vers
l'arrière pour la détacher de la traverse
supérieure du pare-brise.
Traverse supérieure
du pare-brise
REMARQUE
Pour abaisser la capote depuis l'intérieur
du véhicule, utiliser les poignées de la
capote.
Poignées de la
capote
6. Replier l'avant de la capote et l'abaisser
prudemment dans l'espace de
rangement de la capote.
REMARQUE
Pour abaisser la capote depuis
l'extérieur du véhicule, appuyer sur le
bord supérieur de la lunette arrière pour
replier la capote plus facilement.
7. Fermer la capote de manière à ce qu'il
se verrouille correctement.
8. Si un coupe-vent est nécessaire, élever
un coupe-vent.
3-44
Bien connaître votre Mazda
Portières et serrures
MX-5_8U36-EC-05F_Edition2 Page110
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (111,1)
REMARQUE
Le coupe-vent diminue la quantité de
vent s'infiltrant dans l'habitacle par
derrière lors de la conduite avec la
capote ouverte.
Se référer à Coupe-vent à la page 6-49.
qRelever la capote
1. Stationner le véhicule sur une surface
de niveau et bien serrer le frein de
stationnement.
2. Abaisser les vitres latérales, puis
couper le contact.
3. Tirer le levier de déverrouillage pour
déverrouiller la capote.
Levier de déverrouillage
4. Saisir la capote sur les côtés vers le
centre, et tirer la capote vers le haut et
l'avant jusqu'à ce qu'elle soit contre la
traverse supérieure du pare-brise.
Traverse supérieure du pare-brise
REMARQUE
Pour élever la capote depuis l'intérieur
du véhicule, utiliser les poignées de la
capote.
Poignées de la
capote
Bien connaître votre Mazda
Portières et serrures
3-45
MX-5_8U36-EC-05F_Edition2 Page111
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F

Black plate (112,1)
5. S'assurer que la gâche pour la gâche
supérieure soit bien engagée dans
l'ancrage avant de pousser le levier de
gâche supérieure vers le haut.
Pousser le levier de gâche supérieure
vers le haut avec la paume de la main
jusqu'à ce que la touche de verrouillage
s'encliquète et que la gâche supérieure
soit verrouillée.
Passe-courroie
Ancrage
ATTENTION
Si la capote n'est pas bien verrouillée,
elle risque de s'endommager.
Si le témoin rouge s'allume sur la
touche de déverrouillage, la capote n'est
pas verrouillée. Après avoir verrouillé
la capote, s'assurer que le témoin rouge
soit bien éteint.
Position de
verrouillage
Position de
déverrouillage
Témoin rouge
REMARQUE
S'assurer que la capote est correctement
verrouillée en la poussant vers le haut.
Si des cliquetis sont audibles lorsque la
capote est verrouillée par la gâche
supérieure de capote, la faire vérifier
chez un concessionnaire agréé Mazda.
6. Si le connecteur de dégivreur de lunette
arrière est débranché, le brancher.
qEntretien de la capote
Se reporter à Entretien de la capote (page
8-58) pour plus de détails concernant
l'entretien de la capote.
3-46
Bien connaître votre Mazda
Portières et serrures
MX-5_8U36-EC-05F_Edition2 Page112
Friday, June 17 2005 6:18 PM
Form No.8U36-EC-05F
