2006 MAZDA MODEL MX-5 Manuel du propriétaire (in French)

Black plate (305,1)
Périodicité de l'entretien réalisable par le propriétaire
Le propriétaire ou un mécanicien qualifié doit faire ces inspections à la périodicité décrite
de manière à assurer un fonctionnement sécuritaire et sans problème.
Notifier au plus tôt un concessionnaire agréé Mazda ou un mécanicien qualifié de tout
problème.
qAu moment de faire le plein
lNiveau de liquide de frein et d'embrayage (page 8-22)
lNiveau de liquide de refroidissement du moteur (page 8-18)
lNiveau d'huile moteur (page 8-16)
lNiveau de liquide de lave-glace (page 8-25)
qAu moins une fois par mois
Pression de gonflage des pneus (page 8-33)
qAu moins deux fois par an (Par exemple, au printemps et en automne)
lNiveau du liquide de direction assistée (page 8-24)
Les opérations suivantes peuvent être réalisées si l'on a une certaine connaissance
mécanique et quelques outils élémentaires, et en suivant à la lettre les instructions de ce
manuel.
lFiltre à air (page 8-26)
lLiquide de refroidissement du moteur (page 8-18)
lHuile moteur (page 8-16)
Entretien
Entretien réalisable par le propriétaire
8-11
MX-5_8U36-EC-05F_Edition2 Page305
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F

Black plate (306,1)
Précautions concernant l'entretien réalisable par le propriétaire
Un entretien inadéquat ou incomplet peut causer des problèmes. Cette section donne les
instructions concernant les opérations facilement réalisables.
Tel qu'indiqué à l'Introduction (page 8-2), plusieurs de ces opérations ne peuvent être
réalisées que par un mécanicien qualifié à l'aide d'outils spéciaux.
Un entretien incorrect effectué par le propriétaire pendant la période de garantie peut
affecter la validité de la garantie. Pour plus de détails, se référer au manuel de garantie
fourni avec le véhicule. Si l'on n'est pas certain de la marche à suivre pour l'opération
d'entretien ou de réparation, faire faire l'opération par un concessionnaire agréé Mazda.
La mise au rebut des huiles et liquides usés est réglementée par de strictes lois de
protection de l'environnement. Veiller à les mettre au rebut de manière adéquate avec
égards pour l'environnement.
Il est recommandé de confier les changements d'huile et de liquide à un concessionnaire
agréé Mazda.
PRUDENCE
Marche à suivre pour l'entretien:
Faire l'entretien d'un véhicule est dangereux s'il n'est pas fait correctement. On
risque d'être gravement blessé lorsqu'on réalise certaines opérations d'entretien. Si
l'on ne possède pas les connaissances et l'expérience ou les outils nécessaires pour
réaliser l'entretien, le faire faire par un mécanicien qualifié.
Moteur en marche:
Travailler dans le compartiment moteur lorsque le moteur tourne est dangereux. Cela
est encore plus dangereux si l'on porte des bijoux ou des vêtements amples.
Ces derniers peuvent être pris par des pièces en mouvement et causer des blessures.
Dès lors, si l'on doit travailler dans le compartiment moteur alors que le moteur
tourne, retirer tous ses bijoux (en particulier les bagues, bracelets, montres et colliers)
et toute cravate, écharpe et tout vêtement ample, avant de s'approcher du moteur ou
du ventilateur de refroidissement qui risque de se mettre en marche soudainement.
Ventilateur électrique et inspection du moteur:
Il est dangereux de travailler à proximité du ventilateur de refroidissement électrique
lorsque celui-ci fonctionne. On risque d'être blessé gravement par les ailettes
tournantes du ventilateur. Couper le contact et s'assurer que le ventilateur ne tourne
pas avant d'entreprendre des travaux à proximité du ventilateur de refroidissement
électrique.
8-12
Entretien
Entretien réalisable par le propriétaire
MX-5_8U36-EC-05F_Edition2 Page306
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F

Black plate (307,1)
REMARQUE
Lorsque le liquide de refroidissement du moteur dépasse une certaine température
préréglée, un ventilateur de refroidissement électrique se met en marche. Il continuera de
tourner pendant environ 10 minutes après que le contacteur d'allumage a été mis sur la
position d'arrêt.
Entretien
Entretien réalisable par le propriétaire
8-13
MX-5_8U36-EC-05F_Edition2 Page307
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F

Black plate (308,1)
Vue générale du compartiment moteur
Jauge d'huile moteur
Bouchon de remplissage
d'huile moteurRéservoir de liquide de frein / de
liquide embrayage (uniquement
sur les modèles avec boîte de
vitesses manuelle)
Réservoir du liquide de
lave-glace
Bouchon du circuit de
refroidissementBatterie
Réservoir de liquide de
refroidissement du
moteurCapuchon du liquide de
direction assistéeFiltre à air Porte-fusibles
8-14
Entretien
Entretien réalisable par le propriétaire
MX-5_8U36-EC-05F_Edition2 Page308
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F

Black plate (309,1)
Huile moteur
qHuile moteur recommandée
Utiliser l'huile moteur SAE 5W-20.
Les étiquettes sur les contenants d'huile
moteur comportent une information
importante.
Elles améliorent l'économie de carburant
en réduisant la quantité de carburant
consommée par la friction du moteur.
Etats-Unis et Canada
(ILSAC)
Utiliser uniquement les huiles“certifiées
pour moteurs à essence”par le American
Petroleum Institute (API). Une huile
affichant cette marque de commerce est
conforme aux normes de protection du
système antipollution et du moteur actuel
ainsi qu'aux exigences d'économie de
carburant du International Lubricant
Standardization and Approval Committee
(ILSAC), englobant les fabricants
d'automobiles japonais et américains.
5W-20
120 100 80
60 40
20
0 –20
50 40 30
20 10
0 –10
–20 –30
Excepté aux Etats-Unis et au Canada
(ILSAC)
Entretien
Entretien réalisable par le propriétaire
8-15
MX-5_8U36-EC-05F_Edition2 Page309
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F

Black plate (310,1)
La désignation de qualité“SL”ou
“ILSAC”doit être indiquée sur l'étiquette.
5W-20
120 100 80
60 40
20
0 –20
50 40 30
20 10
0 –10
–20 –30
qVérification du niveau d'huile
moteur
1. Veiller à ce que le véhicule se trouve
sur une surface horizontale.
2. Réchauffer le moteur jusqu'à ce qu'il
atteigne sa température normale de
fonctionnement.
3. Arrêter le moteur et attendre au moins
5 minutes afin de laisser l'huile
retourner dans le demi-carter inférieur.
4. Retirer la jauge, l'essuyer et l'introduire
à nouveau à fond.
Plein
Correct
Niveau bas
5. Retirer à nouveau la jauge et vérifier le
niveau.
Il est adéquat s'il se trouve entre
“Niveau bas”et“Plein”.
Mais s'il est près ou plus bas que
“Niveau bas”, ajouter assez d'huile
pour porter le niveau à“Plein”.
ATTENTION
Ne dépasser pas le niveau“Plein”. Cela
risque d'endommager le moteur.
6. S'assurer que le joint torique sur la
jauge est placé correctement avant de
réinsérer la jauge.
La distance entre“Niveau bas”et“Plein”
sur la jauge correspond à:
Volume maximal d'huile
Litre (US qt, Imp qt) 0,75 (0,79, 0,66)
qChangement de l'huile moteur et
du filtre
Changer l'huile moteur et le filtre à huile
suivant le tableau d'entretien périodique
(page 8-3).
Pour la protection de l'environnement
apporter les huiles usées à un centre de
recyclage. Pour plus de détails s'adresser à
une station service ou à un
concessionnaire agréé Mazda.
8-16
Entretien
Entretien réalisable par le propriétaire
MX-5_8U36-EC-05F_Edition2 Page310
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F

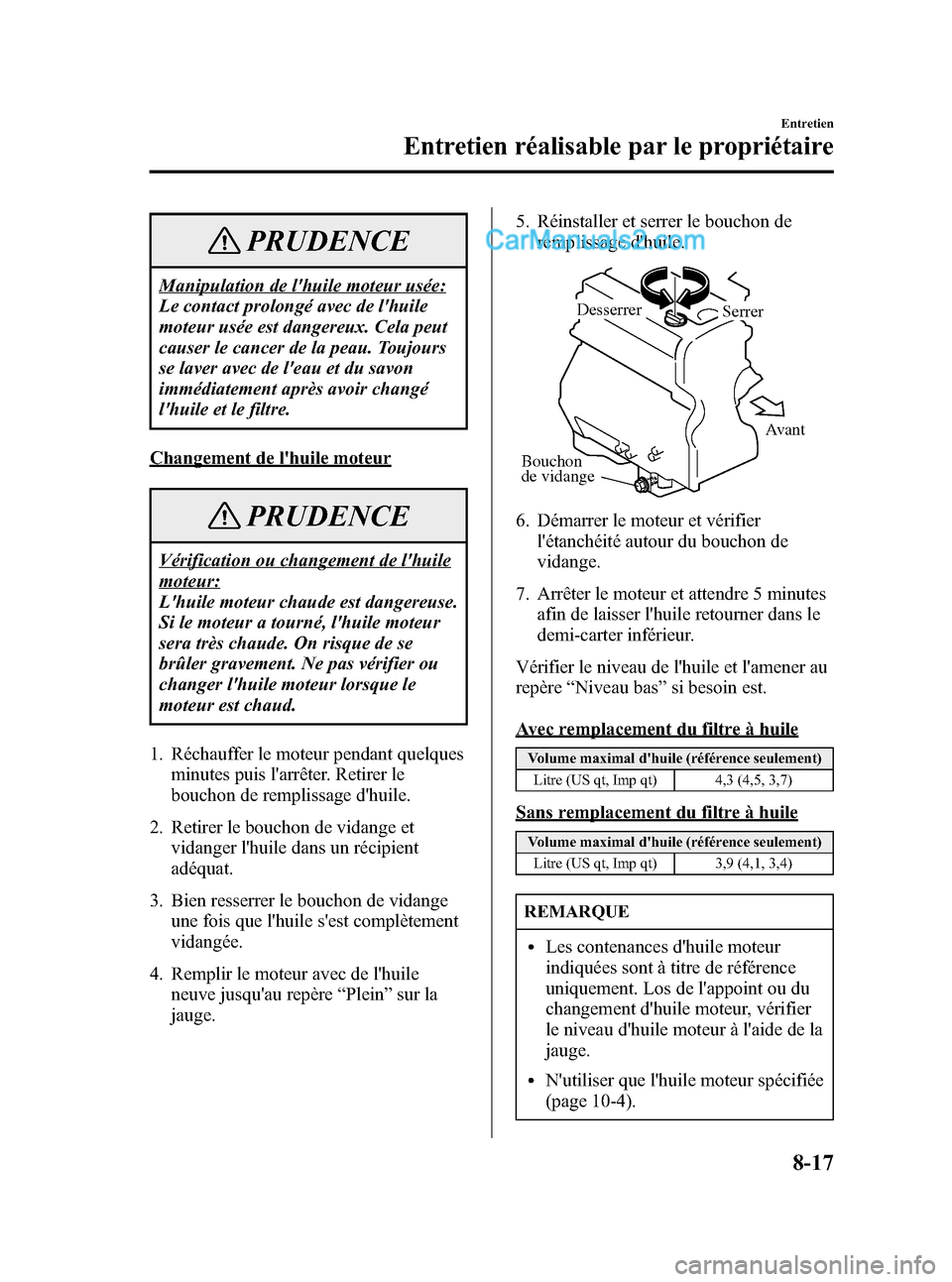

Black plate (311,1)
PRUDENCE
Manipulation de l'huile moteur usée:
Le contact prolongé avec de l'huile
moteur usée est dangereux. Cela peut
causer le cancer de la peau. Toujours
se laver avec de l'eau et du savon
immédiatement après avoir changé
l'huile et le filtre.
Changement de l'huile moteur
PRUDENCE
Vérification ou changement de l'huile
moteur:
L'huile moteur chaude est dangereuse.
Si le moteur a tourné, l'huile moteur
sera très chaude. On risque de se
brûler gravement. Ne pas vérifier ou
changer l'huile moteur lorsque le
moteur est chaud.
1. Réchauffer le moteur pendant quelques
minutes puis l'arrêter. Retirer le
bouchon de remplissage d'huile.
2. Retirer le bouchon de vidange et
vidanger l'huile dans un récipient
adéquat.
3. Bien resserrer le bouchon de vidange
une fois que l'huile s'est complètement
vidangée.
4. Remplir le moteur avec de l'huile
neuve jusqu'au repère“Plein”sur la
jauge.5. Réinstaller et serrer le bouchon de
remplissage d'huile.
Bouchon
de vidangeAvant
SerrerDesserrer
6. Démarrer le moteur et vérifier
l'étanchéité autour du bouchon de
vidange.
7. Arrêter le moteur et attendre 5 minutes
afin de laisser l'huile retourner dans le
demi-carter inférieur.
Vérifier le niveau de l'huile et l'amener au
repère“Niveau bas”si besoin est.
Avec remplacement du filtre à huile
Volume maximal d'huile (référence seulement)
Litre (US qt, Imp qt) 4,3 (4,5, 3,7)
Sans remplacement du filtre à huile
Volume maximal d'huile (référence seulement)
Litre (US qt, Imp qt) 3,9 (4,1, 3,4)
REMARQUE
lLes contenances d'huile moteur
indiquées sont à titre de référence
uniquement. Los de l'appoint ou du
changement d'huile moteur, vérifier
le niveau d'huile moteur à l'aide de la
jauge.
lN'utiliser que l'huile moteur spécifiée
(page 10-4).
Entretien
Entretien réalisable par le propriétaire
8-17
MX-5_8U36-EC-05F_Edition2 Page311
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F

Black plate (312,1)
Remplacement du filtre à huile
Etant donné qu'un outil spécial est
nécessaire pour serrer le filtre, un
concessionnaire agréé Mazda devrait être
chargé de l'opération.Liquide de refroidissement
du moteur
qVérification du niveau de liquide
de refroidissement
PRUDENCE
Moteur chaud:
Un moteur chaud est dangereux. Si le
moteur a tourné, les composantes dans
le compartiment moteur peuvent être
très chaudes. On risque de se brûler.
Inspecter avec précautions le liquide
de refroidissement dans le réservoir de
liquide de refroidissement, mais ne pas
l'ouvrir. Ne pas utiliser une allumette
ou autre flamme vive dans le
compartiment moteur. NE PAS FAIRE
L'APPOINT DE LIQUIDE DE
REFROIDISSEMENT LORSQUE
LE MOTEUR EST CHAUD.
Ventilateur électrique et
inspection du moteur:
Il est dangereux de travailler à
proximité du ventilateur de
refroidissement électrique lorsque
celui-ci fonctionne. On risque d'être
blessé gravement par les ailettes
tournantes du ventilateur. Couper le
contact et s'assurer que le ventilateur
ne tourne pas avant d'entreprendre
des travaux à proximité du ventilateur
de refroidissement électrique.
8-18
Entretien
Entretien réalisable par le propriétaire
MX-5_8U36-EC-05F_Edition2 Page312
Friday, June 17 2005 6:20 PM
Form No.8U36-EC-05F
