2006 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (409,1)

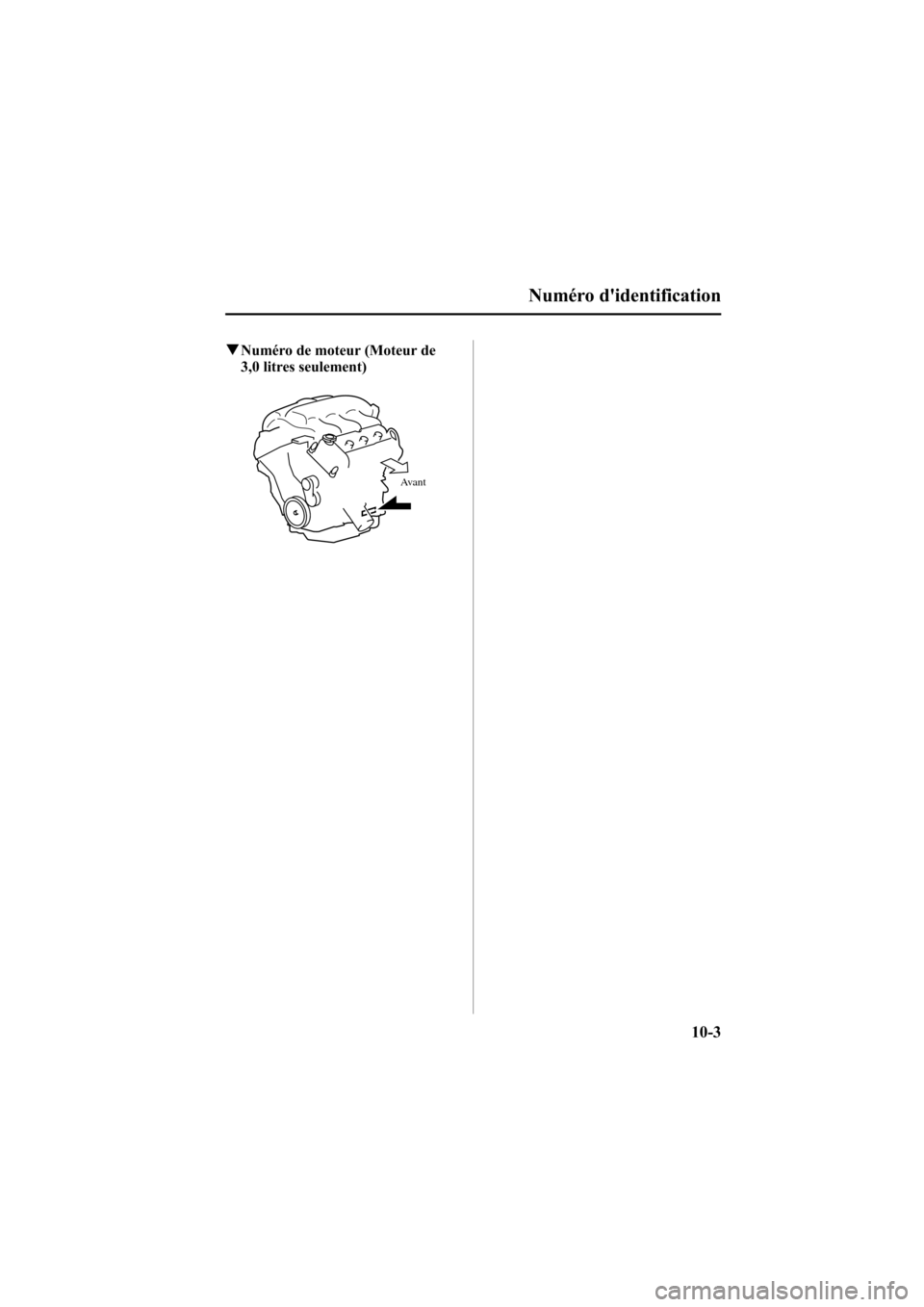

qNuméro de moteur (Moteur de
3,0 litres seulement)
Avant
Numéro d'identification
10-3
Mazda6_8U67-EC-05F_Edition1 Page409
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (410,1)

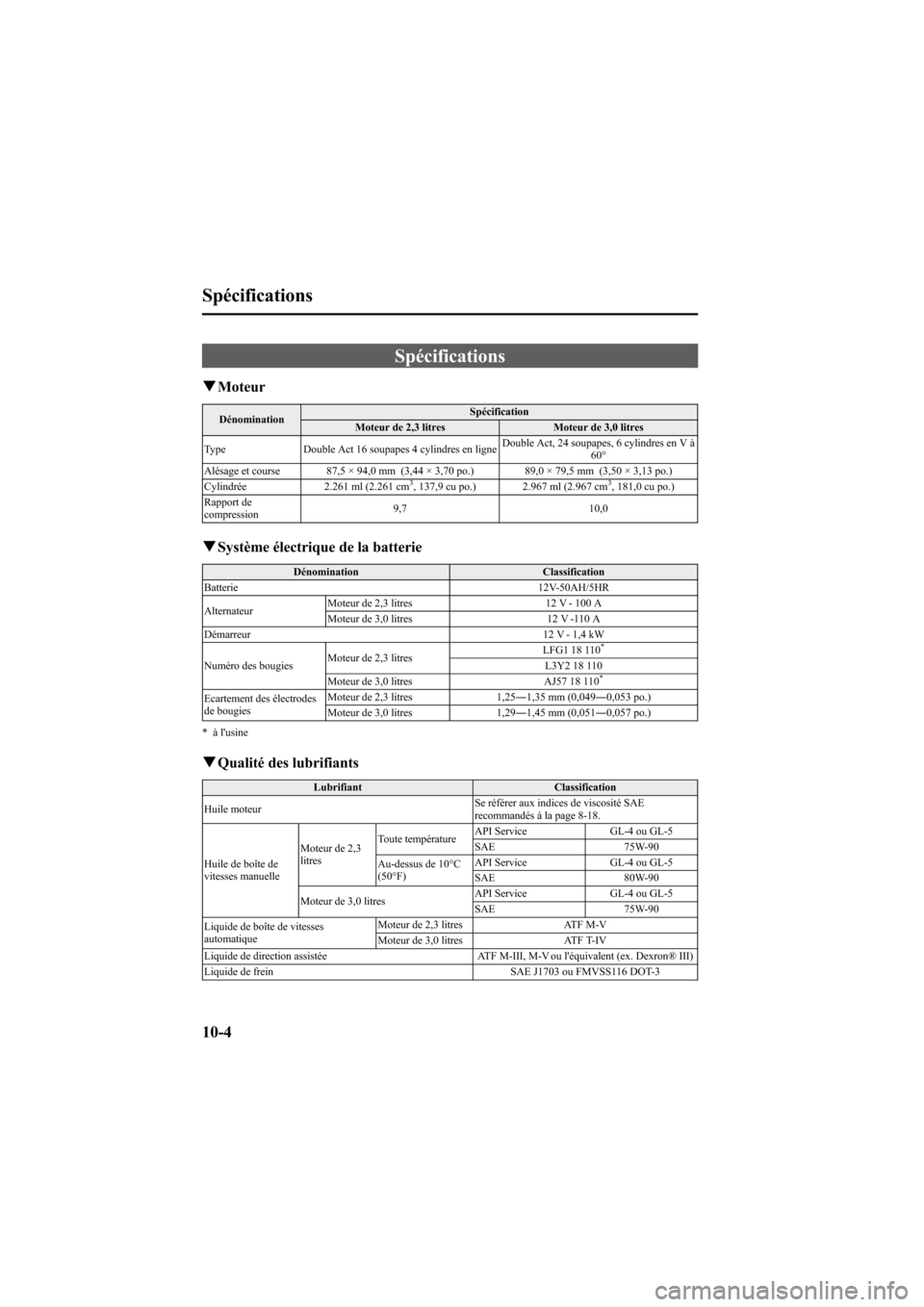

Spécifications
qMoteur
DénominationSpécification
Moteur de 2,3 litres Moteur de 3,0 litres
Type Double Act 16 soupapes 4 cylindres en ligneDouble Act, 24 soupapes, 6 cylindres en V à
60°
Alésage et course 87,5 × 94,0 mm (3,44 × 3,70 po.) 89,0 × 79,5 mm (3,50 × 3,13 po.)
Cylindrée 2.261 ml (2.261 cm
3, 137,9 cu po.) 2.967 ml (2.967 cm3, 181,0 cu po.)
Rapport de
compression9,7 10,0
qSystème électrique de la batterie
Dénomination Classification
Batterie 12V-50AH/5HR
AlternateurMoteur de 2,3 litres 12 V - 100 A
Moteur de 3,0 litres 12 V -110 A
Démarreur 12 V - 1,4 kW
Numéro des bougiesMoteur de 2,3 litresLFG1 18 110
*
L3Y2 18 110
Moteur de 3,0 litres AJ57 18 110*
Ecartement des électrodes
de bougiesMoteur de 2,3 litres 1,25―1,35 mm (0,049―0,053 po.)
Moteur de 3,0 litres 1,29―1,45 mm (0,051―0,057 po.)
* à l'usine
qQualité des lubrifiants
Lubrifiant Classification
Huile moteurSe référer aux indices de viscosité SAE
recommandés à la page 8-18.
Huile de boîte de
vitesses manuelleMoteur de 2,3
litresToute températureAPI Service GL-4 ou GL-5
SAE 75W-90
Au-dessus de 10°C
(50°F)API Service GL-4 ou GL-5
SAE 80W-90
Moteur de 3,0 litresAPI Service GL-4 ou GL-5
SAE 75W-90
Liquide de boîte de vitesses
automatiqueMoteur de 2,3 litres ATF M-V
Moteur de 3,0 litres ATF T-IV
Liquide de direction assistée ATF M-III, M-V ou l'équivalent (ex. Dexron® III)
Liquide de frein SAE J1703 ou FMVSS116 DOT-3
10-4
Spécifications
Mazda6_8U67-EC-05F_Edition1 Page410
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (411,1)
qContenances
(Quantités approximatives)
DénominationUnité
L US qt Imp qt
Huile moteurMoteur de 2,3
litresAvec remplacement
du filtre à huile4,3 4,5 3,8
Sans remplacement
du filtre à huile3,9 4,1 3,4
Moteur de 3,0
litresAvec remplacement
du filtre à huile5,7 6,0 5,0
Sans remplacement
du filtre à huile5,2 5,5 4,6
Liquide de refroidissementMoteur de 2,3 litres 7,0 7,4 6,2
Moteur de 3,0 litres 8,5 9,0 7,5
Huile de boîte de vitesses
manuelleMoteur de 2,3 litres 2,87 3,0 2,5
Moteur de 3,0 litres 2,3 2,4 2,0
Liquide de boîte de vitesses
automatiqueMoteur de 2,3 litres 8,04 8,5 7,3
Moteur de 3,0 litres 7,0 7,4 6,1
Réservoir de carburant 68 18,0 (US gal)15,0
(Imp gal)
Vérifier les niveaux d'huile et de liquide à l'aide des jauges ou des repères de niveau sur les réservoirs.
qDimensions
Dénomination Spécification
Longueur hors tout4 portes 4.745 mm (186,8 po.)
5 portes4.745 mm
*3(186,8 po.),
4.765 mm*4(187,6 po.)
Sport Wagon4.770 mm*3(187,8 po.),
4.785 mm*4(188,4 po.)
Largeur hors tout 1.780 mm (70,1 po.)
Hauteur hors tout4 portes/5 portes 1.440 mm (56,7 po.)
Sport Wagon 1.455 mm (57,3 po.)
Plage, avant 1.540 mm
*1(60,6 po.), 1.530 mm*2(60,2 po.)
Plage, arrière 1.540 mm*1(60,6 po.), 1.530 mm*2(60,2 po.)
Empattement 2.675 mm (105,3 po.)
*1 Véhicule avec roues de 16 pouces
*2 Véhicule avec roues de 17 pouces
*3 Sans support de plaque d'immatriculation
*4 Avec support de plaque d'immatriculation
Spécifications
10-5
Mazda6_8U67-EC-05F_Edition1 Page411
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (412,1)

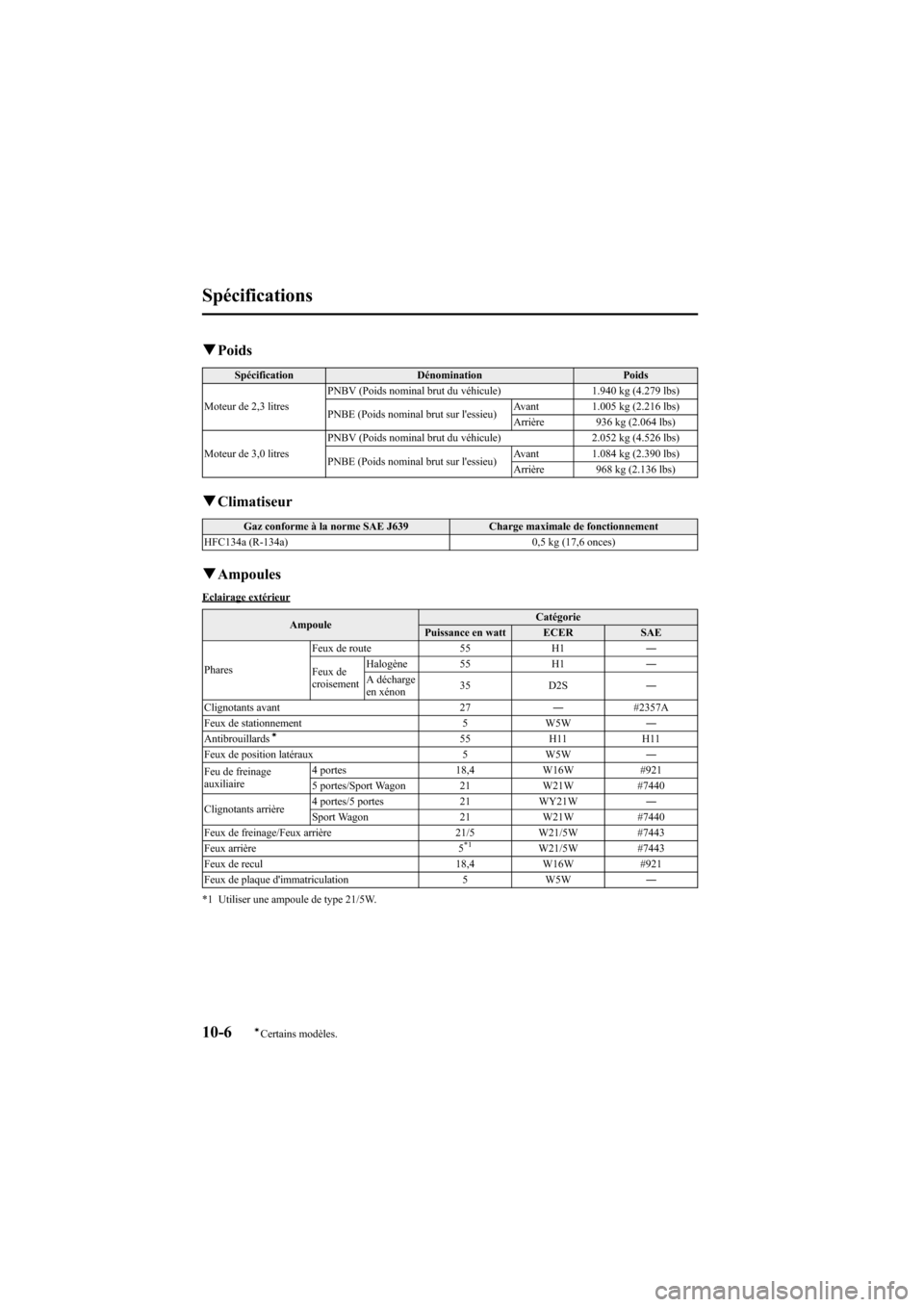

qPoids
Spécification Dénomination Poids
Moteur de 2,3 litresPNBV (Poids nominal brut du véhicule) 1.940 kg (4.279 lbs)
PNBE (Poids nominal brut sur l'essieu)Avant 1.005 kg (2.216 lbs)
Arrière 936 kg (2.064 lbs)
Moteur de 3,0 litresPNBV (Poids nominal brut du véhicule) 2.052 kg (4.526 lbs)
PNBE (Poids nominal brut sur l'essieu)Avant 1.084 kg (2.390 lbs)
Arrière 968 kg (2.136 lbs)
qClimatiseur
Gaz conforme à la norme SAE J639 Charge maximale de fonctionnement
HFC134a (R-134a) 0,5 kg (17,6 onces)
qAmpoules
Eclairage extérieur
AmpouleCatégorie
Puissance en watt ECER SAE
PharesFeux de route 55 H1―
Feux de
croisementHalogène 55 H1―
A décharge
en xénon35 D2S―
Clignotants avant 27―#2357A
Feux de stationnement 5 W5W―
Antibrouillards
í55 H11 H11
Feux de position latéraux 5 W5W―
Feu de freinage
auxiliaire4 portes 18,4 W16W #921
5 portes/Sport Wagon 21 W21W #7440
Clignotants arrière4 portes/5 portes 21 WY21W―
Sport Wagon 21 W21W #7440
Feux de freinage/Feux arrière 21/5 W21/5W #7443
Feux arrière 5
*1W21/5W #7443
Feux de recul 18,4 W16W #921
Feux de plaque d'immatriculation 5 W5W―
*1 Utiliser une ampoule de type 21/5W.
10-6íCertains modèles.
Spécifications
Mazda6_8U67-EC-05F_Edition1 Page412
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (413,1)

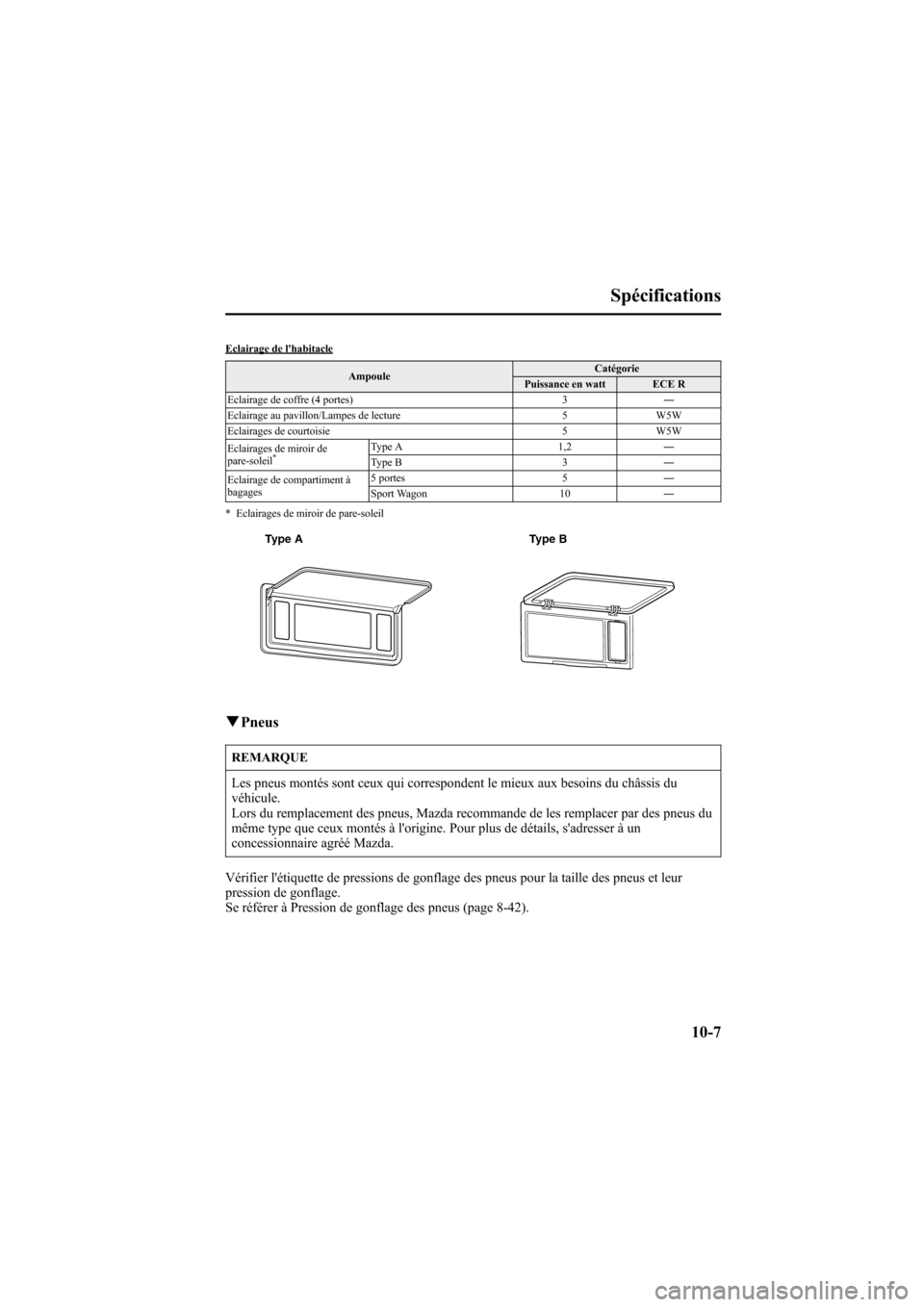

Eclairage de l'habitacle
AmpouleCatégorie
Puissance en watt ECE R
Eclairage de coffre (4 portes) 3―
Eclairage au pavillon/Lampes de lecture 5 W5W
Eclairages de courtoisie 5 W5W
Eclairages de miroir de
pare-soleil
*Type A 1,2―
Type B 3―
Eclairage de compartiment à
bagages5 portes 5―
Sport Wagon 10―
* Eclairages de miroir de pare-soleil
Type B Type A
qPneus
REMARQUE
Les pneus montés sont ceux qui correspondent le mieux aux besoins du châssis du
véhicule.
Lors du remplacement des pneus, Mazda recommande de les remplacer par des pneus du
même type que ceux montés à l'origine. Pour plus de détails, s'adresser à un
concessionnaire agréé Mazda.
Vérifier l'étiquette de pressions de gonflage des pneus pour la taille des pneus et leur
pression de gonflage.
Se référer à Pression de gonflage des pneus (page 8-42).
Spécifications
10-7
Mazda6_8U67-EC-05F_Edition1 Page413
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (414,1)

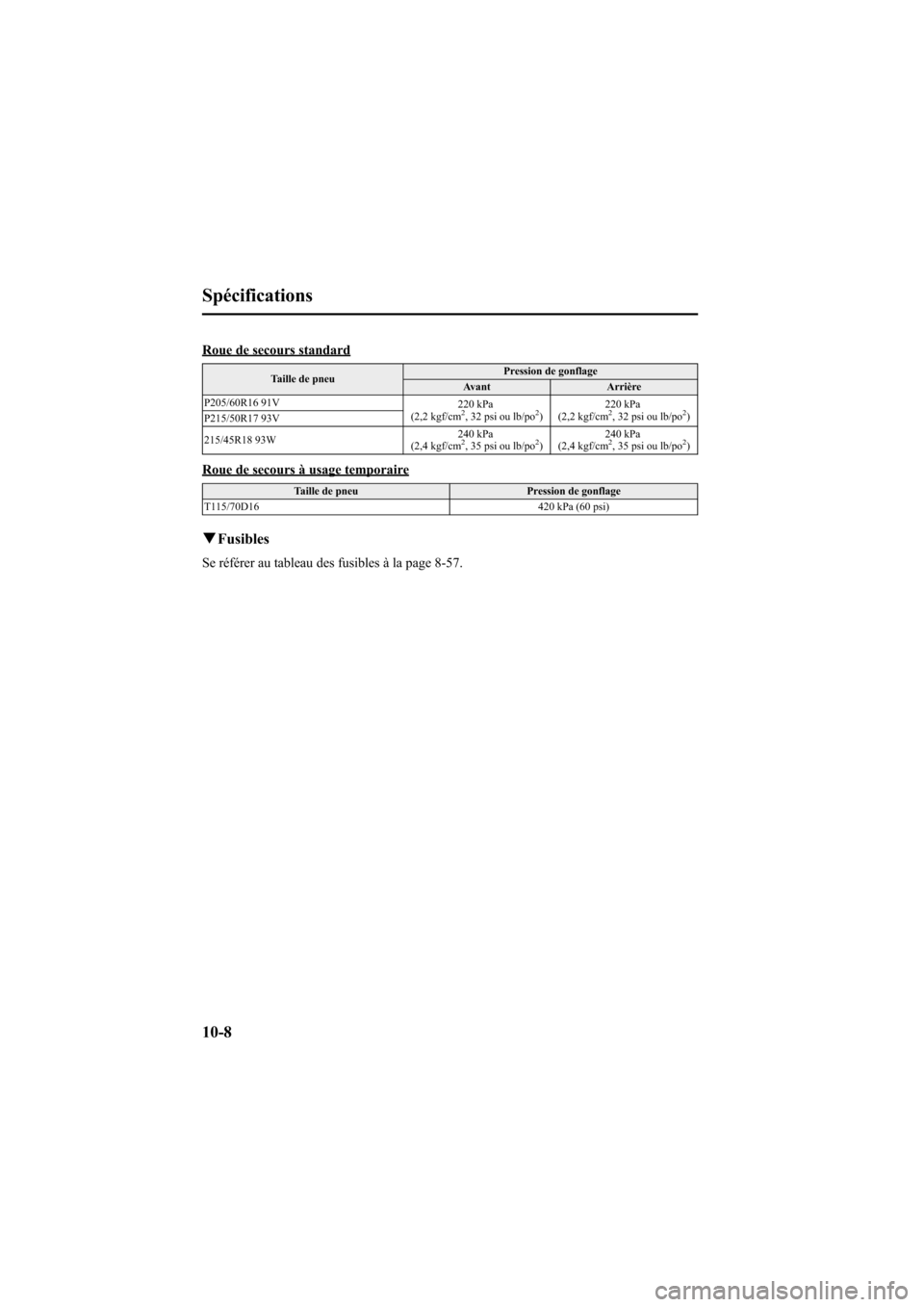

Roue de secours standard
Taille de pneuPression de gonflage
Avant Arrière
P205/60R16 91V
220 kPa
(2,2 kgf/cm
2, 32 psi ou lb/po2)220 kPa
(2,2 kgf/cm2, 32 psi ou lb/po2)
P215/50R17 93V
215/45R18 93W240 kPa
(2,4 kgf/cm
2, 35 psi ou lb/po2)240 kPa
(2,4 kgf/cm2, 35 psi ou lb/po2)
Roue de secours à usage temporaire
Taille de pneu Pression de gonflage
T115/70D16 420 kPa (60 psi)
qFusibles
Se référer au tableau des fusibles à la page 8-57.
10-8
Spécifications
Mazda6_8U67-EC-05F_Edition1 Page414
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (415,1)

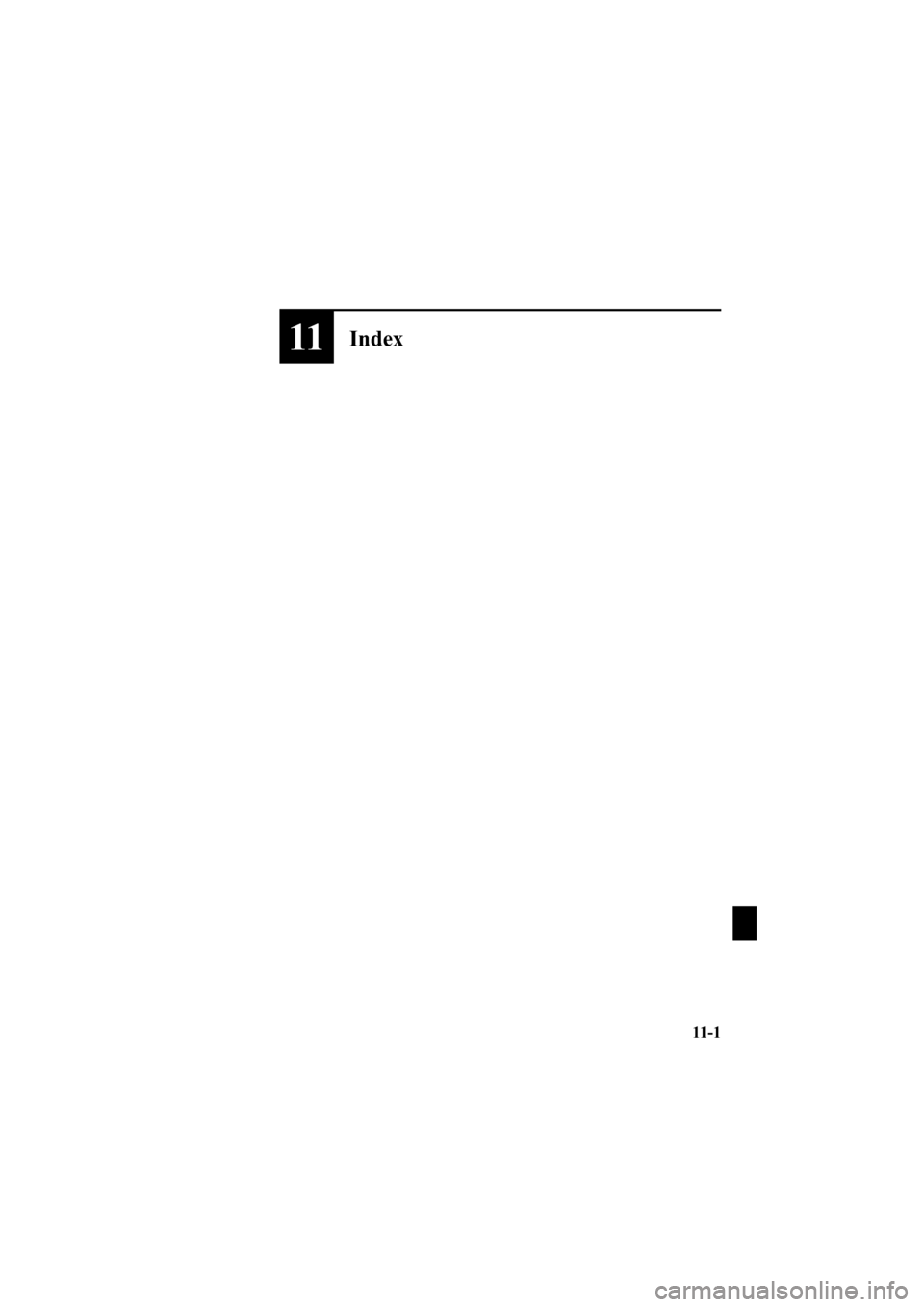

11Index
11-1
Mazda6_8U67-EC-05F_Edition1 Page415
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

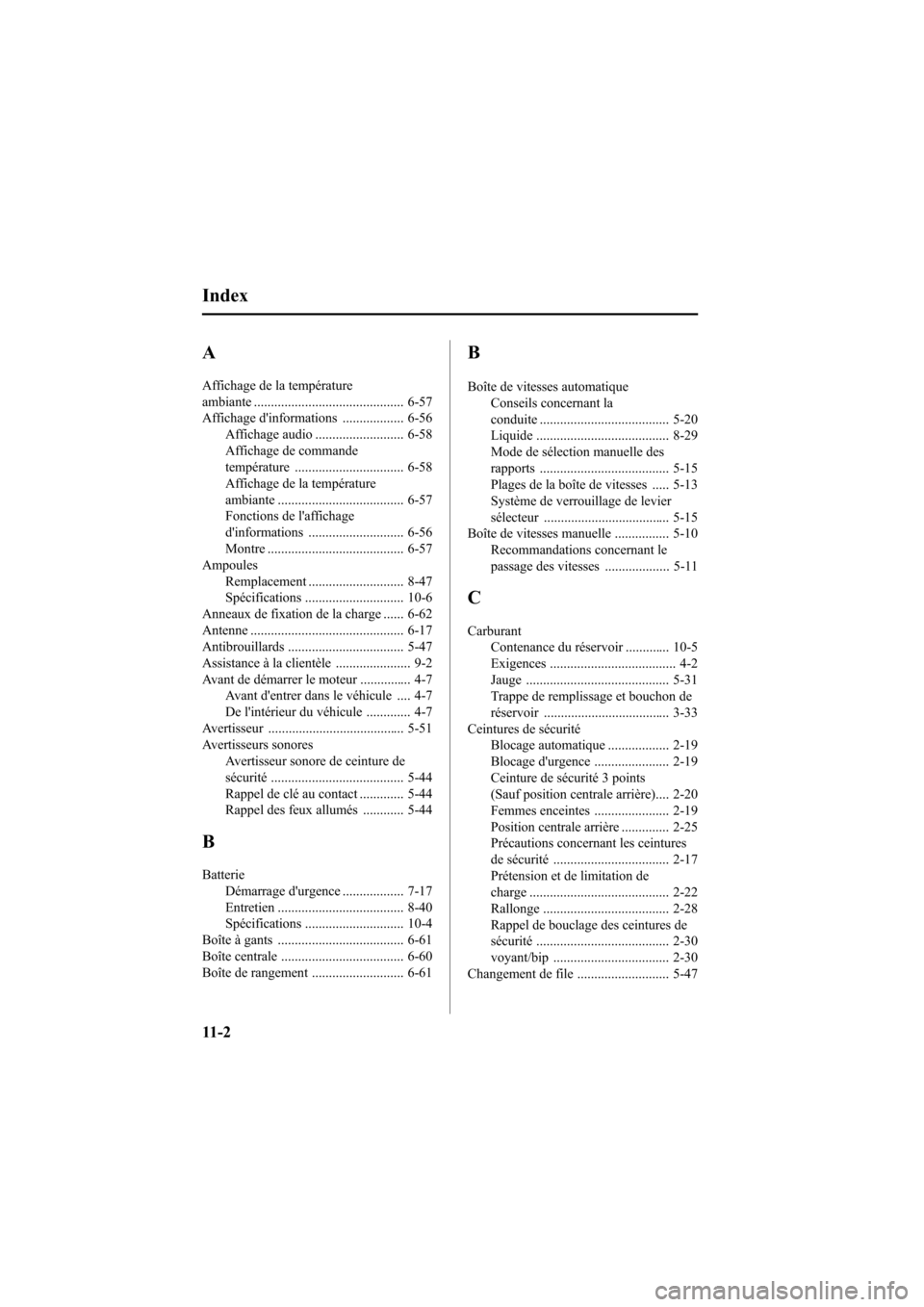

Black plate (416,1)
A
Affichage de la température
ambiante ............................................ 6-57
Affichage d'informations .................. 6-56
Affichage audio .......................... 6-58
Affichage de commande
température ................................ 6-58
Affichage de la température
ambiante ..................................... 6-57
Fonctions de l'affichage
d'informations ............................ 6-56
Montre ........................................ 6-57
Ampoules
Remplacement ............................ 8-47
Spécifications ............................. 10-6
Anneaux de fixation de la charge ...... 6-62
Antenne ............................................. 6-17
Antibrouillards .................................. 5-47
Assistance à la clientèle ...................... 9-2
Avant de démarrer le moteur ............... 4-7
Avant d'entrer dans le véhicule .... 4-7
De l'intérieur du véhicule ............. 4-7
Avertisseur ........................................ 5-51
Avertisseurs sonores
Avertisseur sonore de ceinture de
sécurité ....................................... 5-44
Rappel de clé au contact ............. 5-44
Rappel des feux allumés ............ 5-44
B
Batterie
Démarrage d'urgence .................. 7-17
Entretien ..................................... 8-40
Spécifications ............................. 10-4
Boîte à gants ..................................... 6-61
Boîte centrale .................................... 6-60
Boîte de rangement ........................... 6-61
B
Boîte de vitesses automatique
Conseils concernant la
conduite ...................................... 5-20
Liquide ....................................... 8-29
Mode de sélection manuelle des
rapports ...................................... 5-15
Plages de la boîte de vitesses ..... 5-13
Système de verrouillage de levier
sélecteur ..................................... 5-15
Boîte de vitesses manuelle ................ 5-10
Recommandations concernant le
passage des vitesses ................... 5-11
C
Carburant
Contenance du réservoir ............. 10-5
Exigences ..................................... 4-2
Jauge .......................................... 5-31
Trappe de remplissage et bouchon de
réservoir ..................................... 3-33
Ceintures de sécurité
Blocage automatique .................. 2-19
Blocage d'urgence ...................... 2-19
Ceinture de sécurité 3 points
(Sauf position centrale arrière).... 2-20
Femmes enceintes ...................... 2-19
Position centrale arrière .............. 2-25
Précautions concernant les ceintures
de sécurité .................................. 2-17
Prétension et de limitation de
charge ......................................... 2-22
Rallonge ..................................... 2-28
Rappel de bouclage des ceintures de
sécurité ....................................... 2-30
voyant/bip .................................. 2-30
Changement de file ........................... 5-47
11-2
