2006 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (345,1)

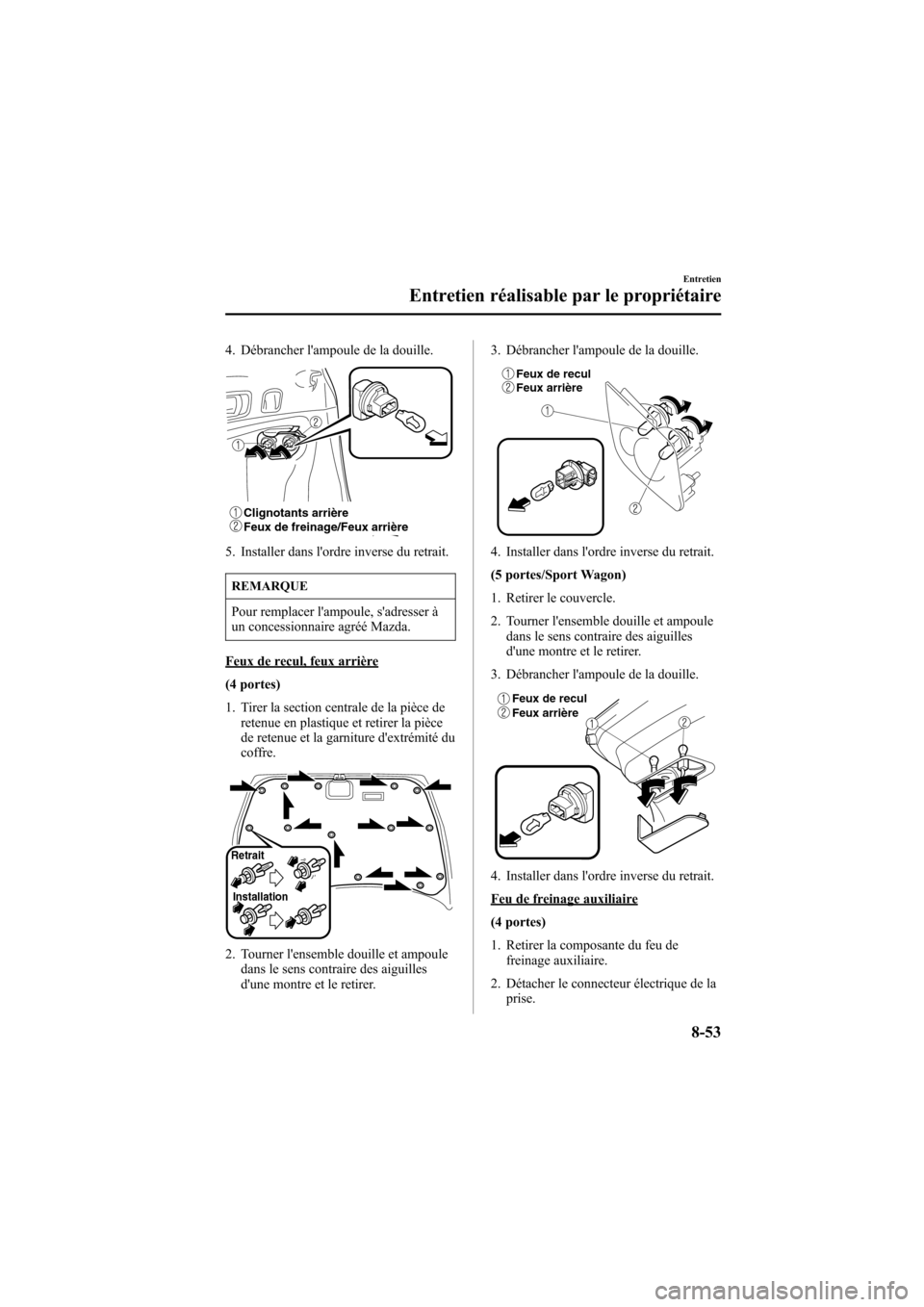

4. Débrancher l'ampoule de la douille.
Clignotants arrière
Feux de freinage/Feux arrière
5. Installer dans l'ordre inverse du retrait.
REMARQUE
Pour remplacer l'ampoule, s'adresser à
un concessionnaire agréé Mazda.
Feux de recul, feux arrière
(4 portes)
1. Tirer la section centrale de la pièce de
retenue en plastique et retirer la pièce
de retenue et la garniture d'extrémité du
coffre.
Installation Retrait
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.3. Débrancher l'ampoule de la douille.
Feux de recul
Feux arrière
4. Installer dans l'ordre inverse du retrait.
(5 portes/Sport Wagon)
1. Retirer le couvercle.
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
Feux de recul
Feux arrière
4. Installer dans l'ordre inverse du retrait.
Feu de freinage auxiliaire
(4 portes)
1. Retirer la composante du feu de
freinage auxiliaire.
2. Détacher le connecteur électrique de la
prise.
Entretien
Entretien réalisable par le propriétaire
8-53
Mazda6_8U67-EC-05F_Edition1 Page345
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (346,1)

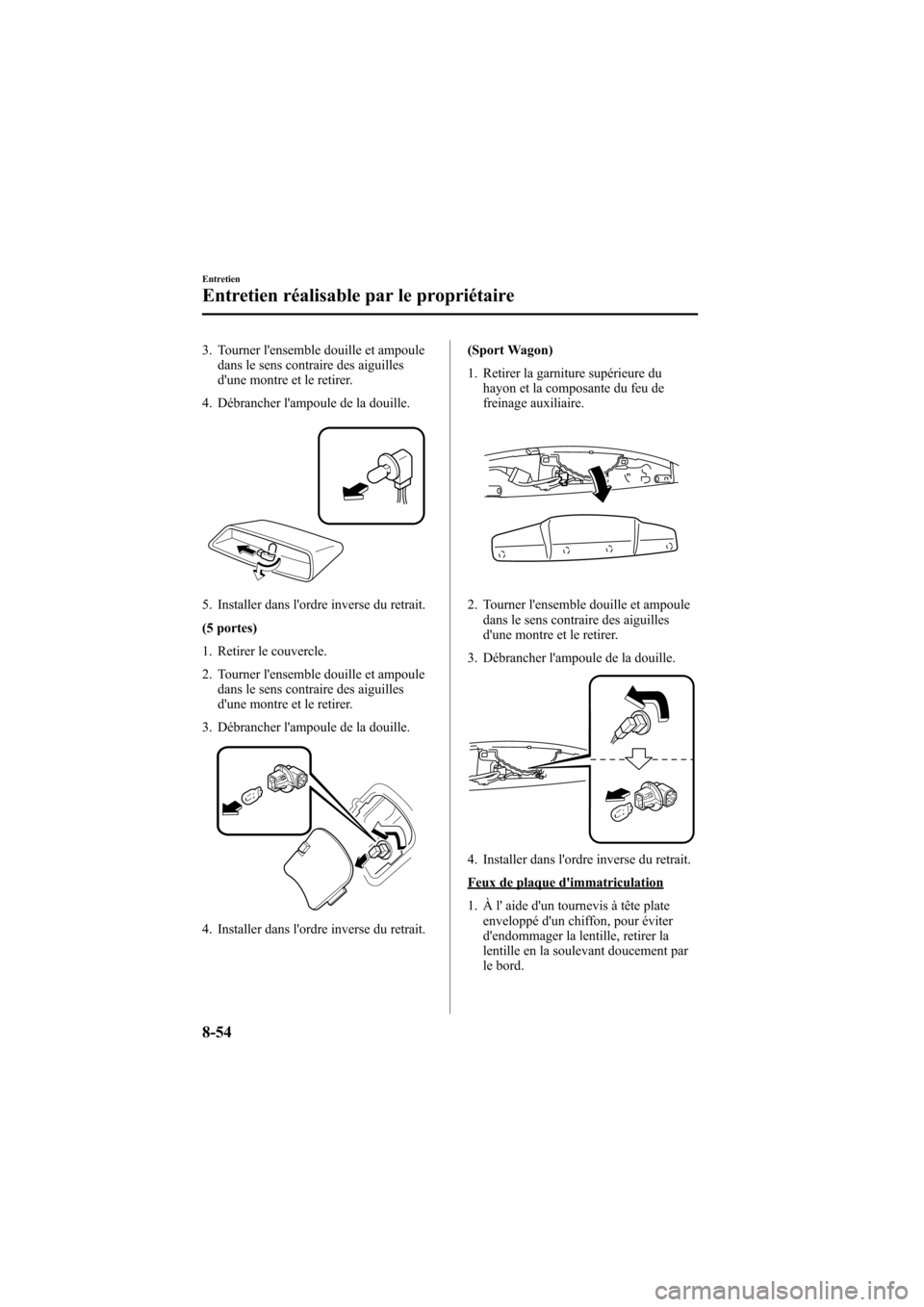

3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
4. Débrancher l'ampoule de la douille.
5. Installer dans l'ordre inverse du retrait.
(5 portes)
1. Retirer le couvercle.
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
4. Installer dans l'ordre inverse du retrait.(Sport Wagon)
1. Retirer la garniture supérieure du
hayon et la composante du feu de
freinage auxiliaire.
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
3. Débrancher l'ampoule de la douille.
4. Installer dans l'ordre inverse du retrait.
Feux de plaque d'immatriculation
1. À l' aide d'un tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
8-54
Entretien
Entretien réalisable par le propriétaire
Mazda6_8U67-EC-05F_Edition1 Page346
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (347,1)

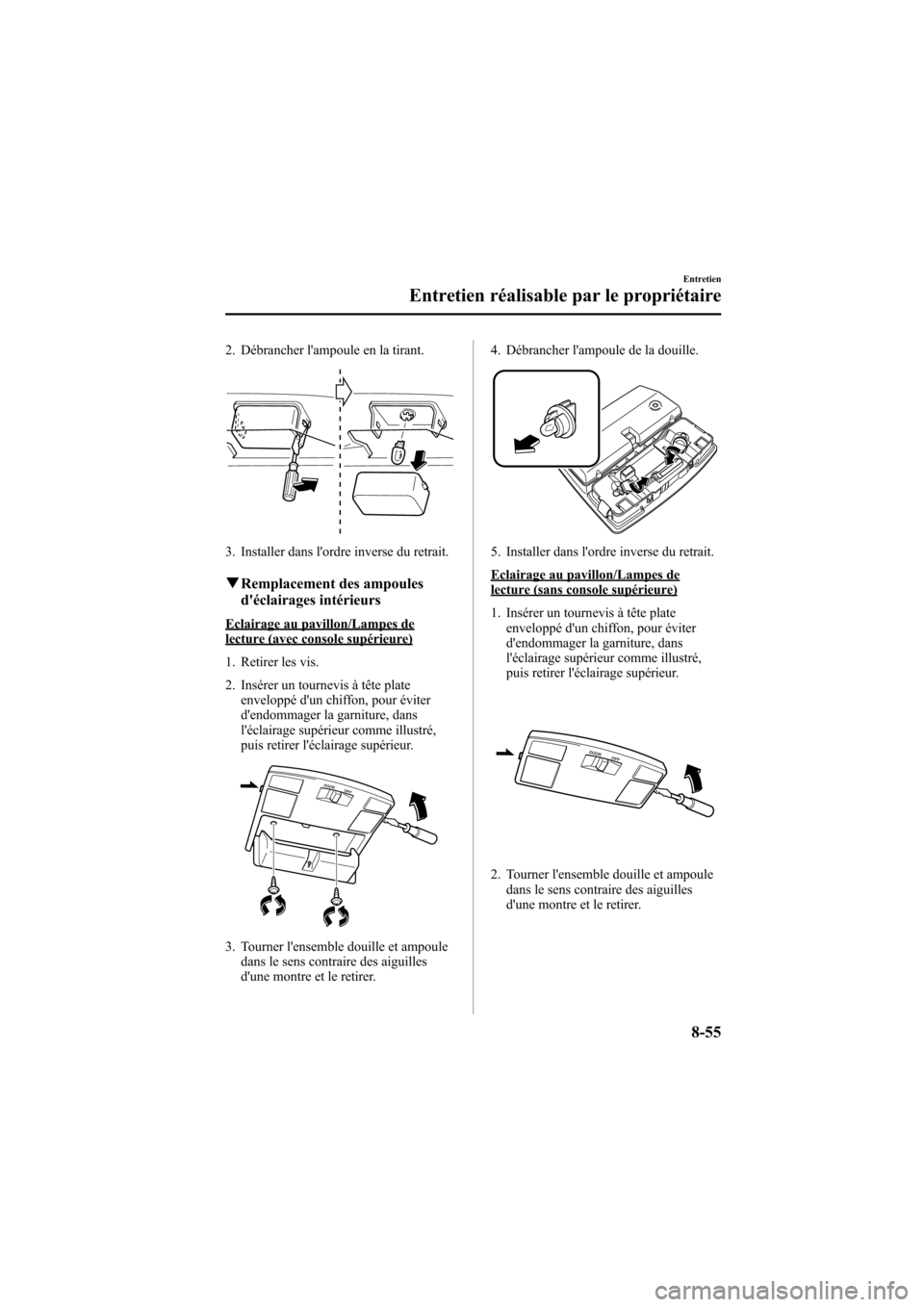

2. Débrancher l'ampoule en la tirant.
3. Installer dans l'ordre inverse du retrait.
qRemplacement des ampoules
d'éclairages intérieurs
Eclairage au pavillon/Lampes delecture (avec console supérieure)
1. Retirer les vis.
2. Insérer un tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la garniture, dans
l'éclairage supérieur comme illustré,
puis retirer l'éclairage supérieur.
3. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.4. Débrancher l'ampoule de la douille.
5. Installer dans l'ordre inverse du retrait.
Eclairage au pavillon/Lampes delecture (sans console supérieure)
1. Insérer un tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la garniture, dans
l'éclairage supérieur comme illustré,
puis retirer l'éclairage supérieur.
2. Tourner l'ensemble douille et ampoule
dans le sens contraire des aiguilles
d'une montre et le retirer.
Entretien
Entretien réalisable par le propriétaire
8-55
Mazda6_8U67-EC-05F_Edition1 Page347
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (348,1)
3. Débrancher l'ampoule de la douille.
4. Installer dans l'ordre inverse du retrait.
Eclairage de courtoisie, miroir de pare-soleil et éclairage de compartiment àbagages
1. À l' aide d'un petit tournevis à tête plate
enveloppé d'un chiffon, pour éviter
d'endommager la lentille, retirer la
lentille en la soulevant doucement par
le bord.
2. Débrancher l'ampoule en la tirant.
Rebord Eclairages de
courtoisie
Eclairages de miroir
de pare-soleil
Rebord (Type A)
Rebord
Eclairages de miroir de pare-soleil
(Type B)
(5 portes)Eclairage de compartiment à bagages
8-56
Entretien
Entretien réalisable par le propriétaire
Mazda6_8U67-EC-05F_Edition1 Page348
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (349,1)

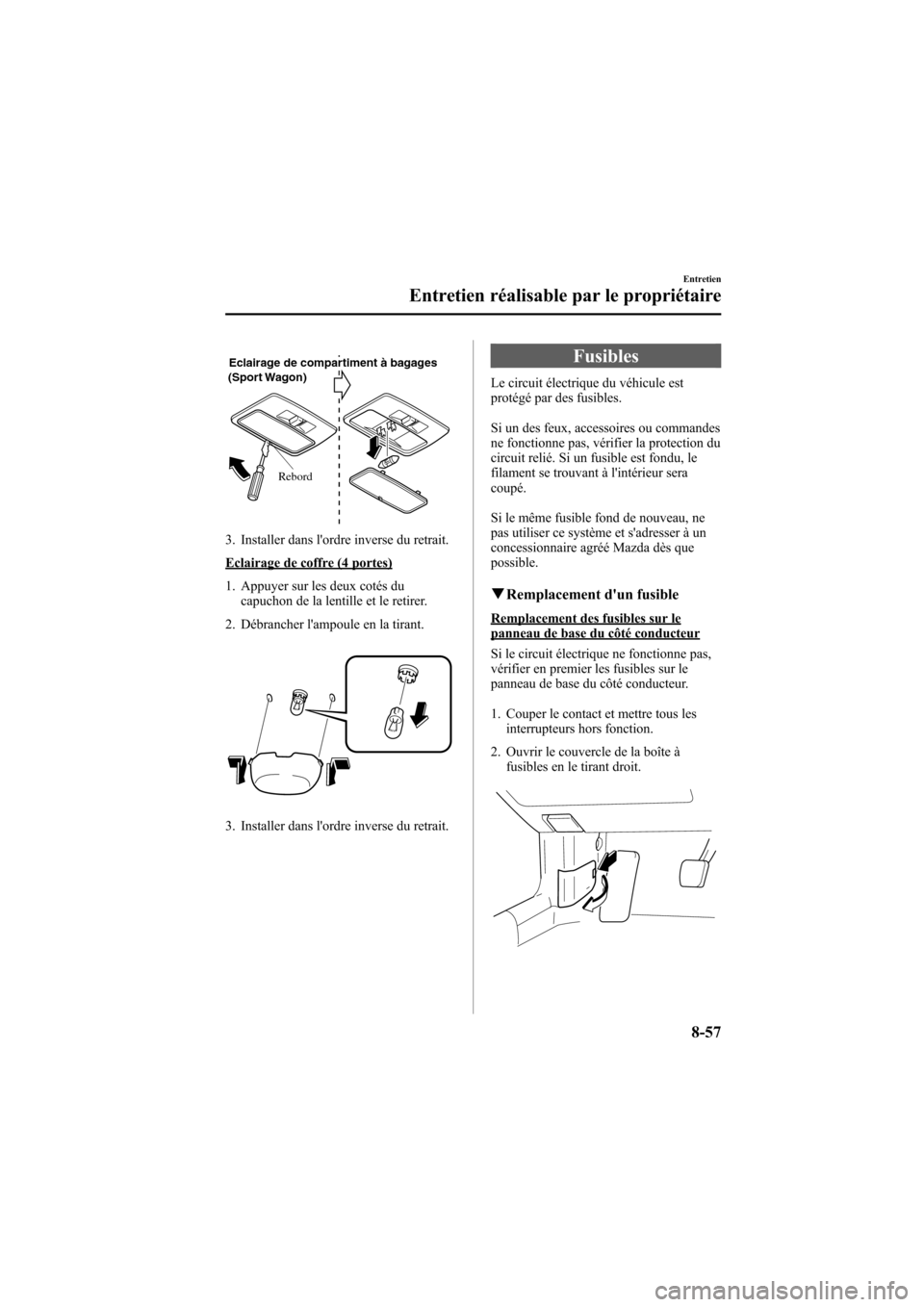

Eclairage de compartiment à bagages
(Sport Wagon)
Rebord
3. Installer dans l'ordre inverse du retrait.
Eclairage de coffre (4 portes)
1. Appuyer sur les deux cotés du
capuchon de la lentille et le retirer.
2. Débrancher l'ampoule en la tirant.
3. Installer dans l'ordre inverse du retrait.
Fusibles
Le circuit électrique du véhicule est
protégé par des fusibles.
Si un des feux, accessoires ou commandes
ne fonctionne pas, vérifier la protection du
circuit relié. Si un fusible est fondu, le
filament se trouvant à l'intérieur sera
coupé.
Si le même fusible fond de nouveau, ne
pas utiliser ce système et s'adresser à un
concessionnaire agréé Mazda dès que
possible.
qRemplacement d'un fusible
Remplacement des fusibles sur lepanneau de base du côté conducteur
Si le circuit électrique ne fonctionne pas,
vérifier en premier les fusibles sur le
panneau de base du côté conducteur.
1. Couper le contact et mettre tous les
interrupteurs hors fonction.
2. Ouvrir le couvercle de la boîte à
fusibles en le tirant droit.
Entretien
Entretien réalisable par le propriétaire
8-57
Mazda6_8U67-EC-05F_Edition1 Page349
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (350,1)
ATTENTION
Si le couvercle est tiré latéralement cela
risque de casser les languettes de
retenue.
3. Tirer le fusible droit à l'aide de l'outil
de retrait fourni dans la boîte à fusibles
du compartiment moteur.
4. Vérifier le fusible et le remplacer s'il
est fondu.
NormalFondu
5. Enfoncer un fusible neuf de même
valeur, et s'assurer qu'il est bien
installé. Sinon le faire installer par un
concessionnaire agréé Mazda.
Si un fusible de rechange n'est pas
disponible, utiliser un fusible de même
valeur, d'un circuit non nécessaire à la
conduite du véhicule, comme le fusible
AUDIO ou CIGAR.
PRUDENCE
Toujours remplacer un fusible par un
de la même valeur. Sinon cela risque
d'endommager le circuit électrique.
Remplacement des fusibles sous lecapot
Si les phares ou d'autres composantes
électriques ne fonctionnent pas et que les
fusibles se trouvant dans l'habitacle sont
corrects, vérifier le porte-fusibles situé
dans le compartiment moteur. Si un des
fusibles est fondu, il doit être remplacé.
Suivre les étapes suivantes:
1. Couper le contact et mettre tous les
interrupteurs hors fonction.
2. Retirer le couvercle du porte-fusibles.
8-58
Entretien
Entretien réalisable par le propriétaire
Mazda6_8U67-EC-05F_Edition1 Page350
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (351,1)

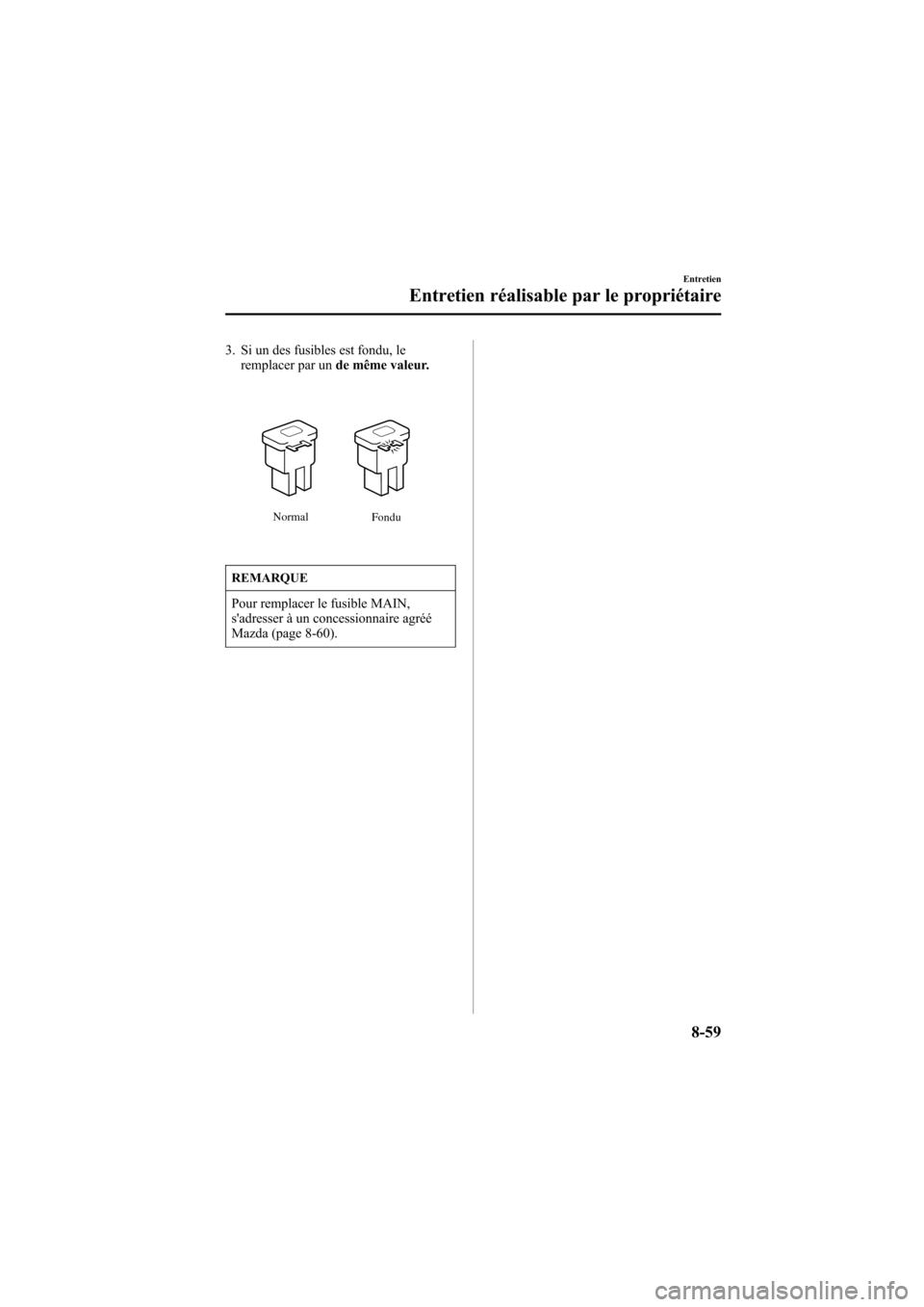

3. Si un des fusibles est fondu, le
remplacer par unde même valeur.
Normal
Fondu
REMARQUE
Pour remplacer le fusible MAIN,
s'adresser à un concessionnaire agréé
Mazda (page 8-60).
Entretien
Entretien réalisable par le propriétaire
8-59
Mazda6_8U67-EC-05F_Edition1 Page351
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (352,1)

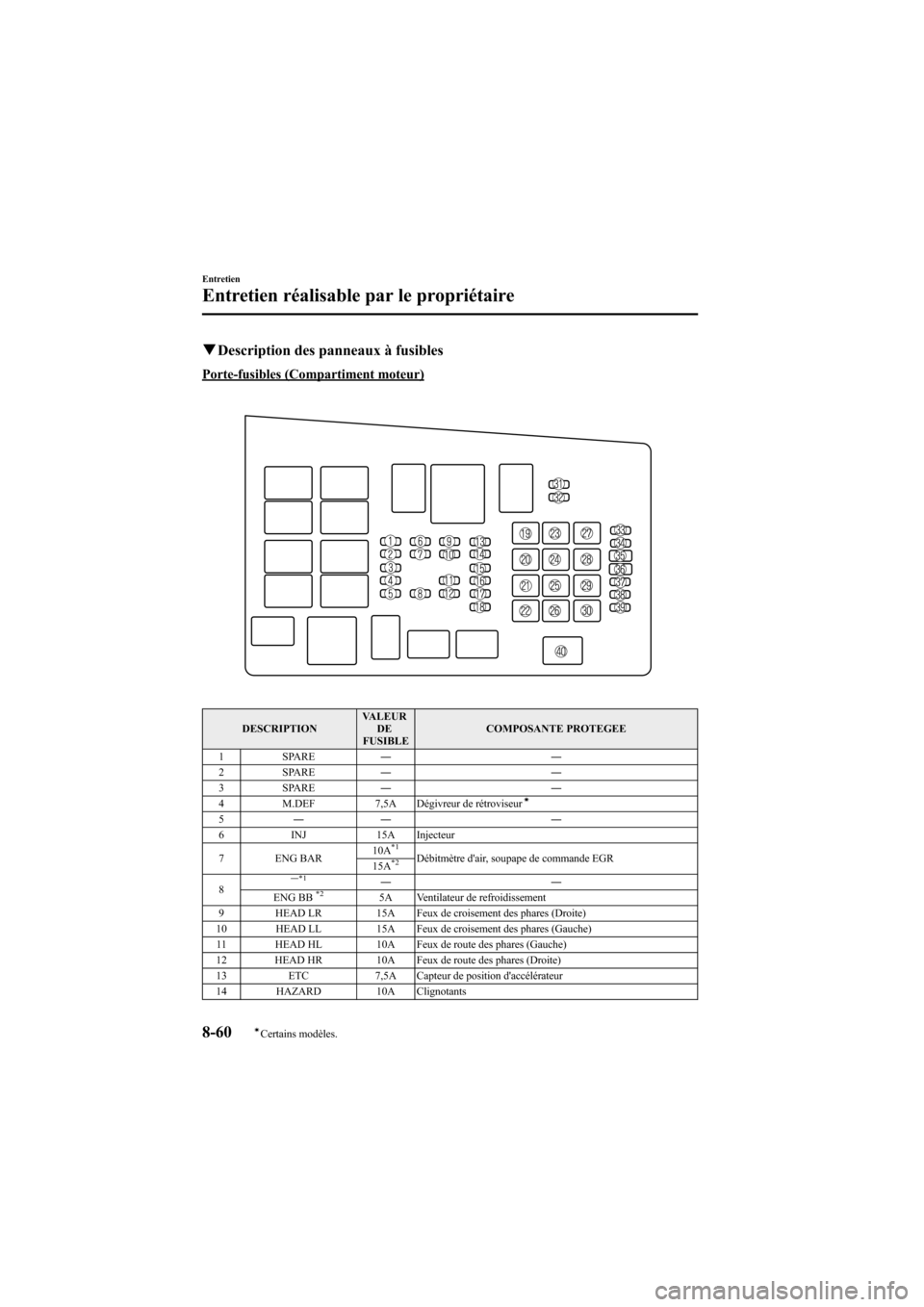

qDescription des panneaux à fusibles
Porte-fusibles (Compartiment moteur)
DESCRIPTIONVALEUR
DE
FUSIBLECOMPOSANTE PROTEGEE
1 SPARE――
2 SPARE――
3 SPARE――
4 M.DEF 7,5A Dégivreur de rétroviseur
í
5―― ―
6 INJ 15A Injecteur
7 ENG BAR10A
*1Débitmètre d'air, soupape de commande EGR
15A*2
8―*1――
ENG BB*25A Ventilateur de refroidissement
9 HEAD LR 15A Feux de croisement des phares (Droite)
10 HEAD LL 15A Feux de croisement des phares (Gauche)
11 HEAD HL 10A Feux de route des phares (Gauche)
12 HEAD HR 10A Feux de route des phares (Droite)
13 ETC 7,5A Capteur de position d'accélérateur
14 HAZARD 10A Clignotants
8-60
Entretien
íCertains modèles.
Entretien réalisable par le propriétaire
