2006 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (321,1)

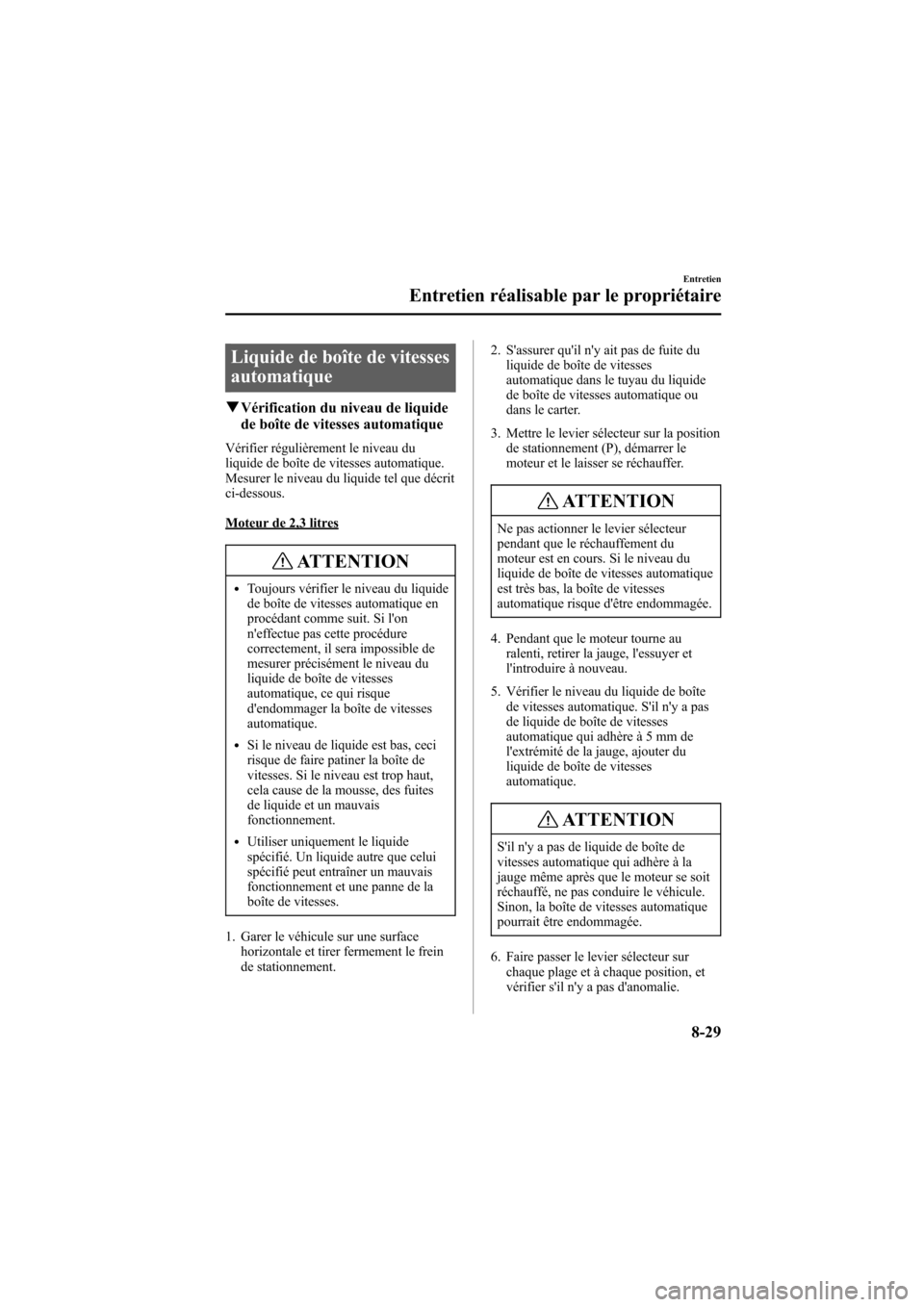

Liquide de boîte de vitesses
automatique
qVérification du niveau de liquide
de boîte de vitesses automatique
Vérifier régulièrement le niveau du
liquide de boîte de vitesses automatique.
Mesurer le niveau du liquide tel que décrit
ci-dessous.
Moteur de 2,3 litres
ATTENTION
lToujours vérifier le niveau du liquide
de boîte de vitesses automatique en
procédant comme suit. Si l'on
n'effectue pas cette procédure
correctement, il sera impossible de
mesurer précisément le niveau du
liquide de boîte de vitesses
automatique, ce qui risque
d'endommager la boîte de vitesses
automatique.
lSi le niveau de liquide est bas, ceci
risque de faire patiner la boîte de
vitesses. Si le niveau est trop haut,
cela cause de la mousse, des fuites
de liquide et un mauvais
fonctionnement.
lUtiliser uniquement le liquide
spécifié. Un liquide autre que celui
spécifié peut entraîner un mauvais
fonctionnement et une panne de la
boîte de vitesses.
1. Garer le véhicule sur une surface
horizontale et tirer fermement le frein
de stationnement.2. S'assurer qu'il n'y ait pas de fuite du
liquide de boîte de vitesses
automatique dans le tuyau du liquide
de boîte de vitesses automatique ou
dans le carter.
3. Mettre le levier sélecteur sur la position
de stationnement (P), démarrer le
moteur et le laisser se réchauffer.
ATTENTION
Ne pas actionner le levier sélecteur
pendant que le réchauffement du
moteur est en cours. Si le niveau du
liquide de boîte de vitesses automatique
est très bas, la boîte de vitesses
automatique risque d'être endommagée.
4. Pendant que le moteur tourne au
ralenti, retirer la jauge, l'essuyer et
l'introduire à nouveau.
5. Vérifier le niveau du liquide de boîte
de vitesses automatique. S'il n'y a pas
de liquide de boîte de vitesses
automatique qui adhère à 5 mm de
l'extrémité de la jauge, ajouter du
liquide de boîte de vitesses
automatique.
ATTENTION
S'il n'y a pas de liquide de boîte de
vitesses automatique qui adhère à la
jauge même après que le moteur se soit
réchauffé, ne pas conduire le véhicule.
Sinon, la boîte de vitesses automatique
pourrait être endommagée.
6. Faire passer le levier sélecteur sur
chaque plage et à chaque position, et
vérifier s'il n'y a pas d'anomalie.
Entretien
Entretien réalisable par le propriétaire
8-29
Mazda6_8U67-EC-05F_Edition1 Page321
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (322,1)

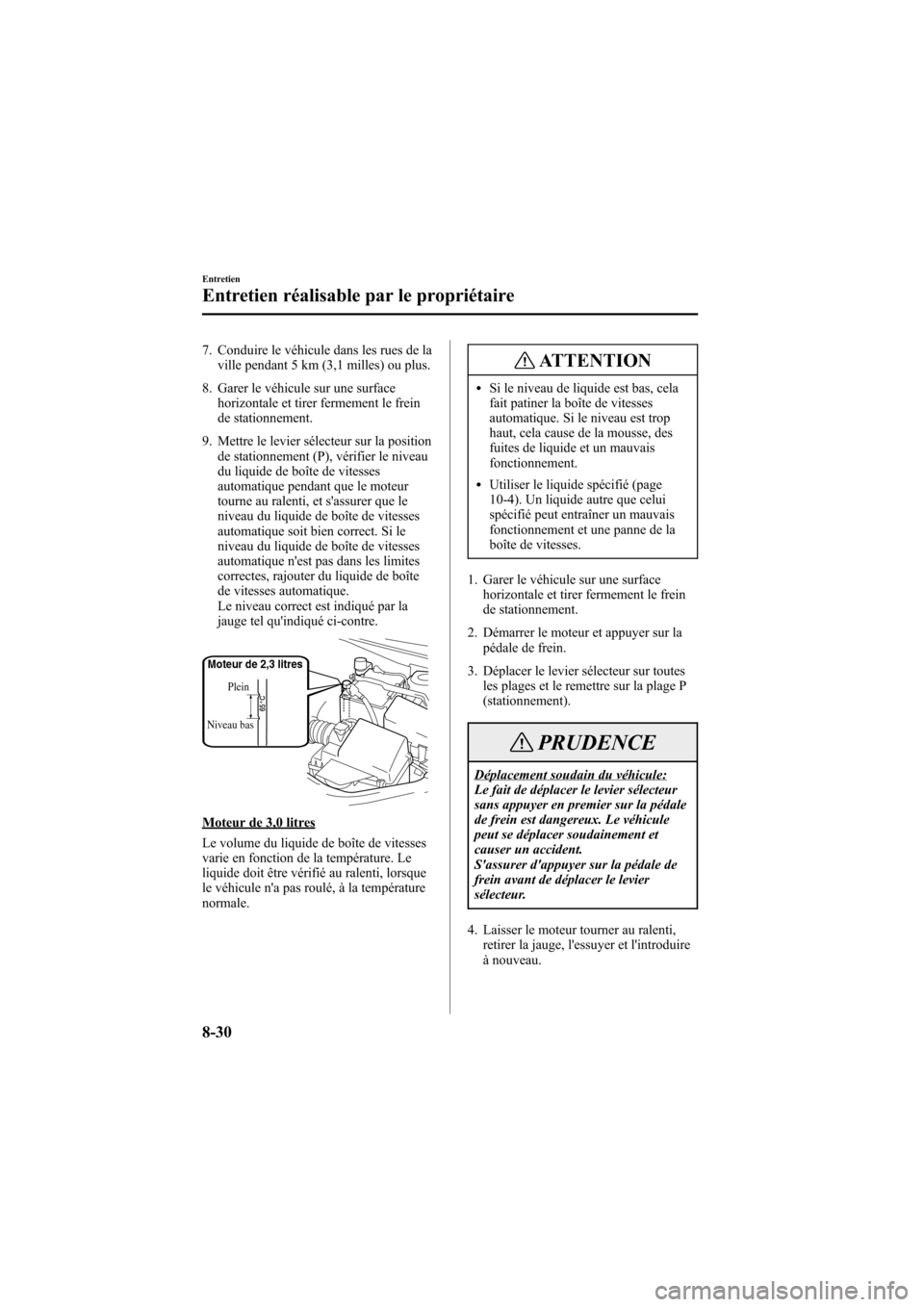

7. Conduire le véhicule dans les rues de la
ville pendant 5 km (3,1 milles) ou plus.
8. Garer le véhicule sur une surface
horizontale et tirer fermement le frein
de stationnement.
9. Mettre le levier sélecteur sur la position
de stationnement (P), vérifier le niveau
du liquide de boîte de vitesses
automatique pendant que le moteur
tourne au ralenti, et s'assurer que le
niveau du liquide de boîte de vitesses
automatique soit bien correct. Si le
niveau du liquide de boîte de vitesses
automatique n'est pas dans les limites
correctes, rajouter du liquide de boîte
de vitesses automatique.
Le niveau correct est indiqué par la
jauge tel qu'indiqué ci-contre.
Niveau basPlein Moteur de 2,3 litres
Moteur de 3,0 litres
Le volume du liquide de boîte de vitesses
varie en fonction de la température. Le
liquide doit être vérifié au ralenti, lorsque
le véhicule n'a pas roulé, à la température
normale.
ATTENTION
lSi le niveau de liquide est bas, cela
fait patiner la boîte de vitesses
automatique. Si le niveau est trop
haut, cela cause de la mousse, des
fuites de liquide et un mauvais
fonctionnement.
lUtiliser le liquide spécifié (page
10-4). Un liquide autre que celui
spécifié peut entraîner un mauvais
fonctionnement et une panne de la
boîte de vitesses.
1. Garer le véhicule sur une surface
horizontale et tirer fermement le frein
de stationnement.
2. Démarrer le moteur et appuyer sur la
pédale de frein.
3. Déplacer le levier sélecteur sur toutes
les plages et le remettre sur la plage P
(stationnement).
PRUDENCE
Déplacement soudain du véhicule:
Le fait de déplacer le levier sélecteur
sans appuyer en premier sur la pédale
de frein est dangereux. Le véhicule
peut se déplacer soudainement et
causer un accident.
S'assurer d'appuyer sur la pédale de
frein avant de déplacer le levier
sélecteur.
4. Laisser le moteur tourner au ralenti,
retirer la jauge, l'essuyer et l'introduire
à nouveau.
8-30
Entretien
Entretien réalisable par le propriétaire
Mazda6_8U67-EC-05F_Edition1 Page322
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (323,1)

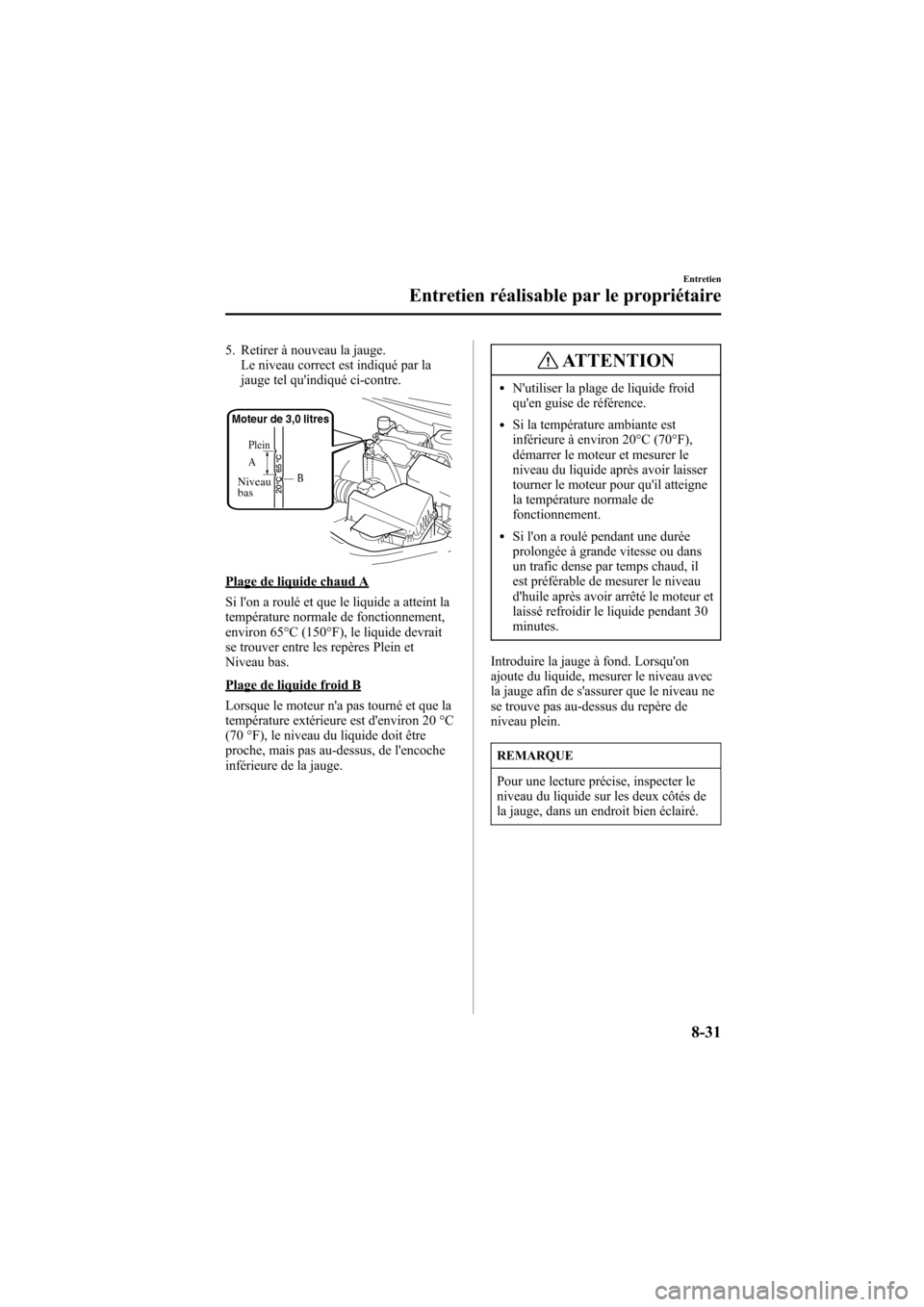

5. Retirer à nouveau la jauge.
Le niveau correct est indiqué par la
jauge tel qu'indiqué ci-contre.
APlein
B
Niveau
bas
Moteur de 3,0 litres
Plage de liquide chaud A
Si l'on a roulé et que le liquide a atteint la
température normale de fonctionnement,
environ 65°C (150°F), le liquide devrait
se trouver entre les repères Plein et
Niveau bas.
Plage de liquide froid B
Lorsque le moteur n'a pas tourné et que la
température extérieure est d'environ 20 °C
(70 °F), le niveau du liquide doit être
proche, mais pas au-dessus, de l'encoche
inférieure de la jauge.
ATTENTION
lN'utiliser la plage de liquide froid
qu'en guise de référence.
lSi la température ambiante est
inférieure à environ 20°C (70°F),
démarrer le moteur et mesurer le
niveau du liquide après avoir laisser
tourner le moteur pour qu'il atteigne
la température normale de
fonctionnement.
lSi l'on a roulé pendant une durée
prolongée à grande vitesse ou dans
un trafic dense par temps chaud, il
est préférable de mesurer le niveau
d'huile après avoir arrêté le moteur et
laissé refroidir le liquide pendant 30
minutes.
Introduire la jauge à fond. Lorsqu'on
ajoute du liquide, mesurer le niveau avec
la jauge afin de s'assurer que le niveau ne
se trouve pas au-dessus du repère de
niveau plein.
REMARQUE
Pour une lecture précise, inspecter le
niveau du liquide sur les deux côtés de
la jauge, dans un endroit bien éclairé.
Entretien
Entretien réalisable par le propriétaire
8-31
Mazda6_8U67-EC-05F_Edition1 Page323
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (324,1)

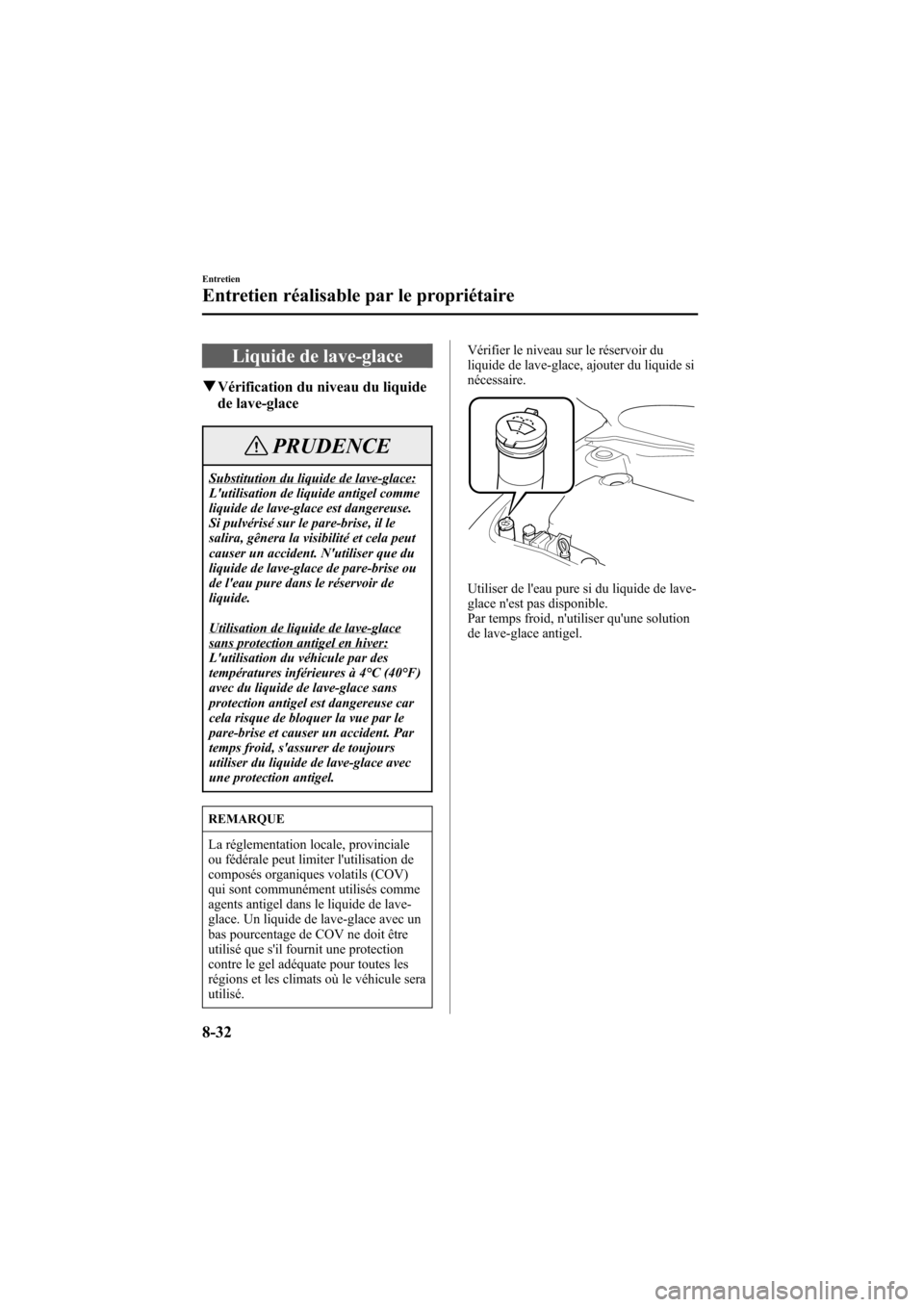

Liquide de lave-glace
qVérification du niveau du liquide
de lave-glace
PRUDENCE
Substitution du liquide de lave-glace:
L'utilisation de liquide antigel comme
liquide de lave-glace est dangereuse.
Si pulvérisé sur le pare-brise, il le
salira, gênera la visibilité et cela peut
causer un accident. N'utiliser que du
liquide de lave-glace de pare-brise ou
de l'eau pure dans le réservoir de
liquide.
Utilisation de liquide de lave-glacesans protection antigel en hiver:
L'utilisation du véhicule par des
températures inférieures à 4°C (40°F)
avec du liquide de lave-glace sans
protection antigel est dangereuse car
cela risque de bloquer la vue par le
pare-brise et causer un accident. Par
temps froid, s'assurer de toujours
utiliser du liquide de lave-glace avec
une protection antigel.
REMARQUE
La réglementation locale, provinciale
ou fédérale peut limiter l'utilisation de
composés organiques volatils (COV)
qui sont communément utilisés comme
agents antigel dans le liquide de lave-
glace. Un liquide de lave-glace avec un
bas pourcentage de COV ne doit être
utilisé que s'il fournit une protection
contre le gel adéquate pour toutes les
régions et les climats où le véhicule sera
utilisé.Vérifier le niveau sur le réservoir du
liquide de lave-glace, ajouter du liquide si
nécessaire.
Utiliser de l'eau pure si du liquide de lave-
glace n'est pas disponible.
Par temps froid, n'utiliser qu'une solution
de lave-glace antigel.
8-32
Entretien
Entretien réalisable par le propriétaire
Mazda6_8U67-EC-05F_Edition1 Page324
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (325,1)

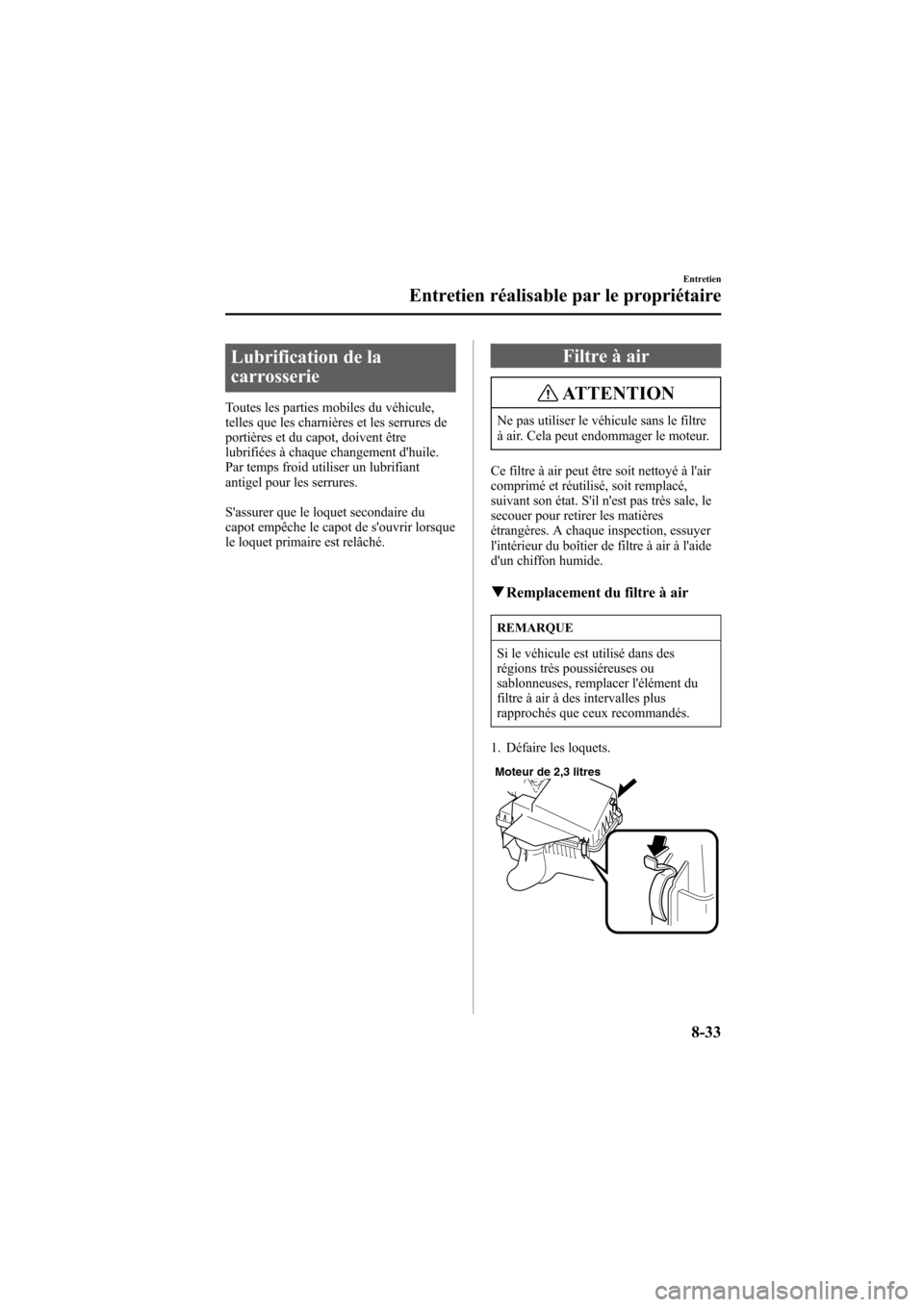

Lubrification de la
carrosserie
Toutes les parties mobiles du véhicule,
telles que les charnières et les serrures de
portières et du capot, doivent être
lubrifiées à chaque changement d'huile.
Par temps froid utiliser un lubrifiant
antigel pour les serrures.
S'assurer que le loquet secondaire du
capot empêche le capot de s'ouvrir lorsque
le loquet primaire est relâché.
Filtre à air
ATTENTION
Ne pas utiliser le véhicule sans le filtre
à air. Cela peut endommager le moteur.
Ce filtre à air peut être soit nettoyé à l'air
comprimé et réutilisé, soit remplacé,
suivant son état. S'il n'est pas très sale, le
secouer pour retirer les matières
étrangères. A chaque inspection, essuyer
l'intérieur du boîtier de filtre à air à l'aide
d'un chiffon humide.
qRemplacement du filtre à air
REMARQUE
Si le véhicule est utilisé dans des
régions très poussiéreuses ou
sablonneuses, remplacer l'élément du
filtre à air à des intervalles plus
rapprochés que ceux recommandés.
1. Défaire les loquets.
Moteur de 2,3 litres
Entretien
Entretien réalisable par le propriétaire
8-33
Mazda6_8U67-EC-05F_Edition1 Page325
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (326,1)

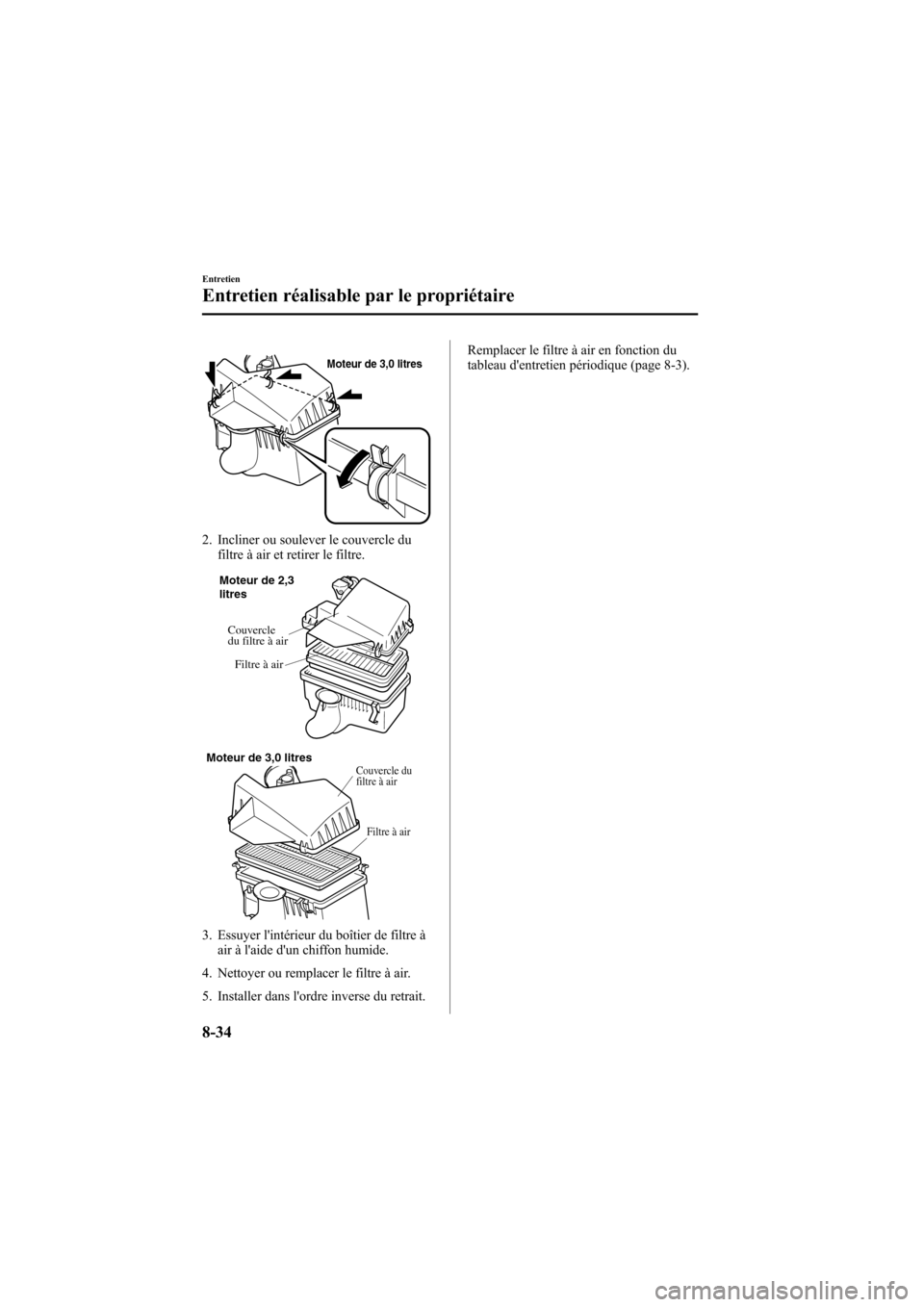

Moteur de 3,0 litres
2. Incliner ou soulever le couvercle du
filtre à air et retirer le filtre.
Moteur de 2,3
litres
Couvercle
du filtre à air
Filtre à air
Moteur de 3,0 litresCouvercle du
filtre à air
Filtre à air
3. Essuyer l'intérieur du boîtier de filtre à
air à l'aide d'un chiffon humide.
4. Nettoyer ou remplacer le filtre à air.
5. Installer dans l'ordre inverse du retrait.Remplacer le filtre à air en fonction du
tableau d'entretien périodique (page 8-3).
8-34
Entretien
Entretien réalisable par le propriétaire
Mazda6_8U67-EC-05F_Edition1 Page326
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (327,1)

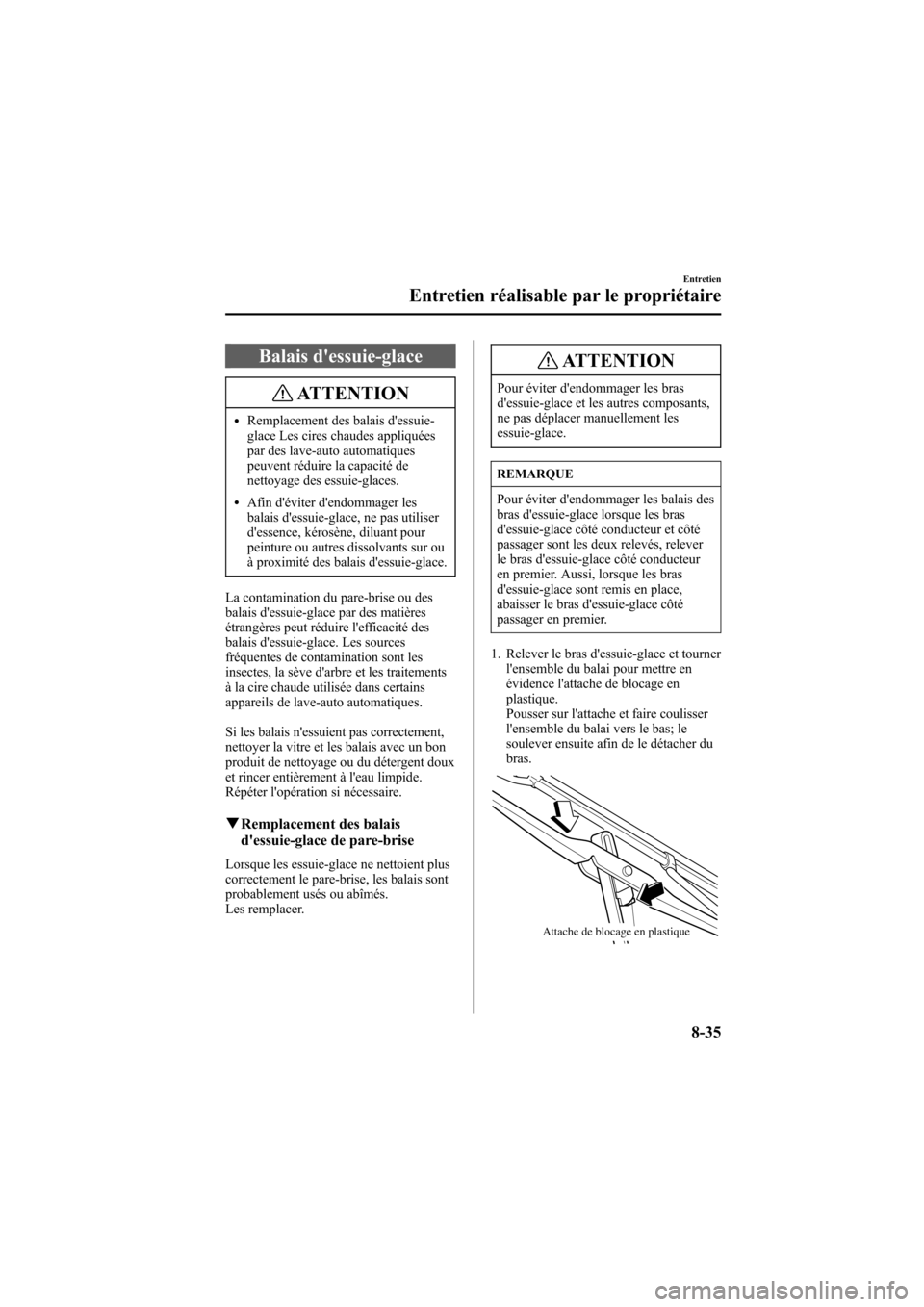

Balais d'essuie-glace
ATTENTION
lRemplacement des balais d'essuie-
glace Les cires chaudes appliquées
par des lave-auto automatiques
peuvent réduire la capacité de
nettoyage des essuie-glaces.
lAfin d'éviter d'endommager les
balais d'essuie-glace, ne pas utiliser
d'essence, kérosène, diluant pour
peinture ou autres dissolvants sur ou
à proximité des balais d'essuie-glace.
La contamination du pare-brise ou des
balais d'essuie-glace par des matières
étrangères peut réduire l'efficacité des
balais d'essuie-glace. Les sources
fréquentes de contamination sont les
insectes, la sève d'arbre et les traitements
à la cire chaude utilisée dans certains
appareils de lave-auto automatiques.
Si les balais n'essuient pas correctement,
nettoyer la vitre et les balais avec un bon
produit de nettoyage ou du détergent doux
et rincer entièrement à l'eau limpide.
Répéter l'opération si nécessaire.
qRemplacement des balais
d'essuie-glace de pare-brise
Lorsque les essuie-glace ne nettoient plus
correctement le pare-brise, les balais sont
probablement usés ou abîmés.
Les remplacer.
ATTENTION
Pour éviter d'endommager les bras
d'essuie-glace et les autres composants,
ne pas déplacer manuellement les
essuie-glace.
REMARQUE
Pour éviter d'endommager les balais des
bras d'essuie-glace lorsque les bras
d'essuie-glace côté conducteur et côté
passager sont les deux relevés, relever
le bras d'essuie-glace côté conducteur
en premier. Aussi, lorsque les bras
d'essuie-glace sont remis en place,
abaisser le bras d'essuie-glace côté
passager en premier.
1. Relever le bras d'essuie-glace et tourner
l'ensemble du balai pour mettre en
évidence l'attache de blocage en
plastique.
Pousser sur l'attache et faire coulisser
l'ensemble du balai vers le bas; le
soulever ensuite afin de le détacher du
bras.
Attache de blocage en plastique
Entretien
Entretien réalisable par le propriétaire
8-35
Mazda6_8U67-EC-05F_Edition1 Page327
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F

Black plate (328,1)

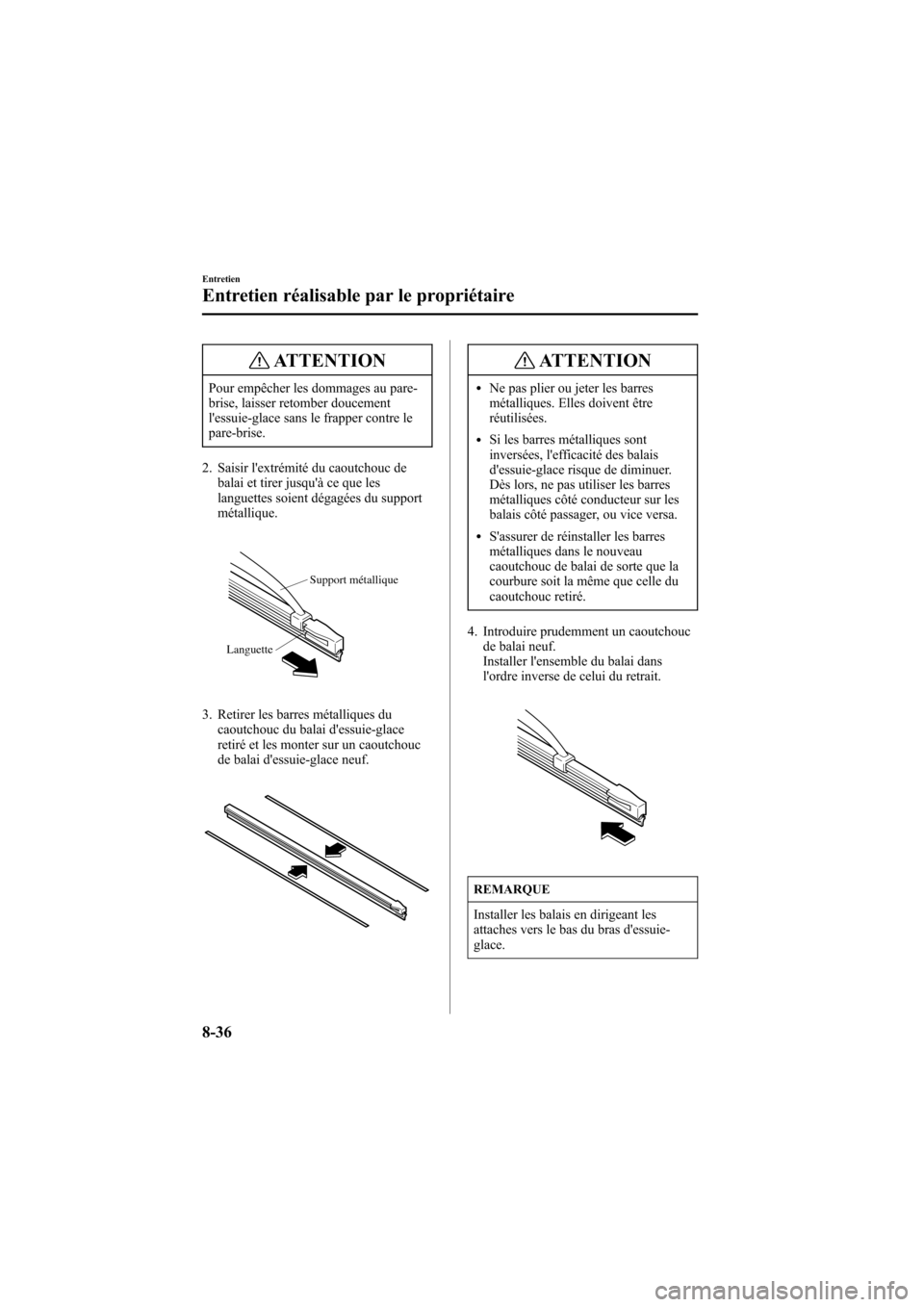

ATTENTION
Pour empêcher les dommages au pare-
brise, laisser retomber doucement
l'essuie-glace sans le frapper contre le
pare-brise.
2. Saisir l'extrémité du caoutchouc de
balai et tirer jusqu'à ce que les
languettes soient dégagées du support
métallique.
Support métallique
Languette
3. Retirer les barres métalliques du
caoutchouc du balai d'essuie-glace
retiré et les monter sur un caoutchouc
de balai d'essuie-glace neuf.
ATTENTION
lNe pas plier ou jeter les barres
métalliques. Elles doivent être
réutilisées.
lSi les barres métalliques sont
inversées, l'efficacité des balais
d'essuie-glace risque de diminuer.
Dès lors, ne pas utiliser les barres
métalliques côté conducteur sur les
balais côté passager, ou vice versa.
lS'assurer de réinstaller les barres
métalliques dans le nouveau
caoutchouc de balai de sorte que la
courbure soit la même que celle du
caoutchouc retiré.
4. Introduire prudemment un caoutchouc
de balai neuf.
Installer l'ensemble du balai dans
l'ordre inverse de celui du retrait.
REMARQUE
Installer les balais en dirigeant les
attaches vers le bas du bras d'essuie-
glace.
8-36
Entretien
Entretien réalisable par le propriétaire
Mazda6_8U67-EC-05F_Edition1 Page328
Thursday, June 9 2005 12:13 AM
Form No.8U67-EC-05F
