2006 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (73,1)

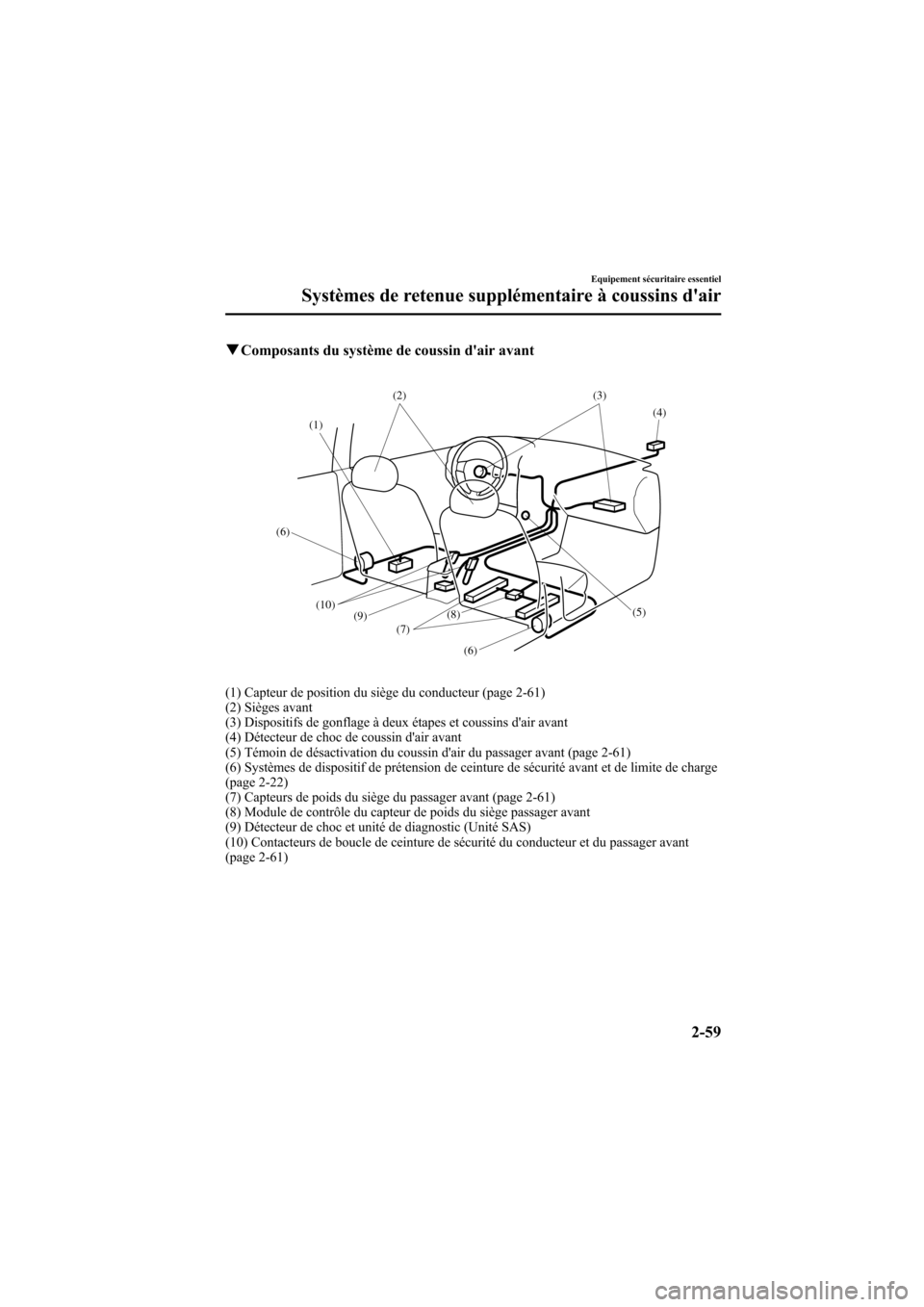

qComposants du système de coussin d'air avant
(1)
(6)
(10)
(7)
(6) (9)(5)(4) (3) (2)
(8)
(1) Capteur de position du siège du conducteur (page 2-61)
(2) Sièges avant
(3) Dispositifs de gonflage à deux étapes et coussins d'air avant
(4) Détecteur de choc de coussin d'air avant
(5) Témoin de désactivation du coussin d'air du passager avant (page 2-61)
(6) Systèmes de dispositif de prétension de ceinture de sécurité avant et de limite de charge
(page 2-22)
(7) Capteurs de poids du siège du passager avant (page 2-61)
(8) Module de contrôle du capteur de poids du siège passager avant
(9) Détecteur de choc et unité de diagnostic (Unité SAS)
(10) Contacteurs de boucle de ceinture de sécurité du conducteur et du passager avant
(page 2-61)
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-59
Mazda6_8U67-EC-05F_Edition1 Page73
Thursday, June 9 2005 12:8 AM
Form No.8U67-EC-05F

Black plate (74,1)

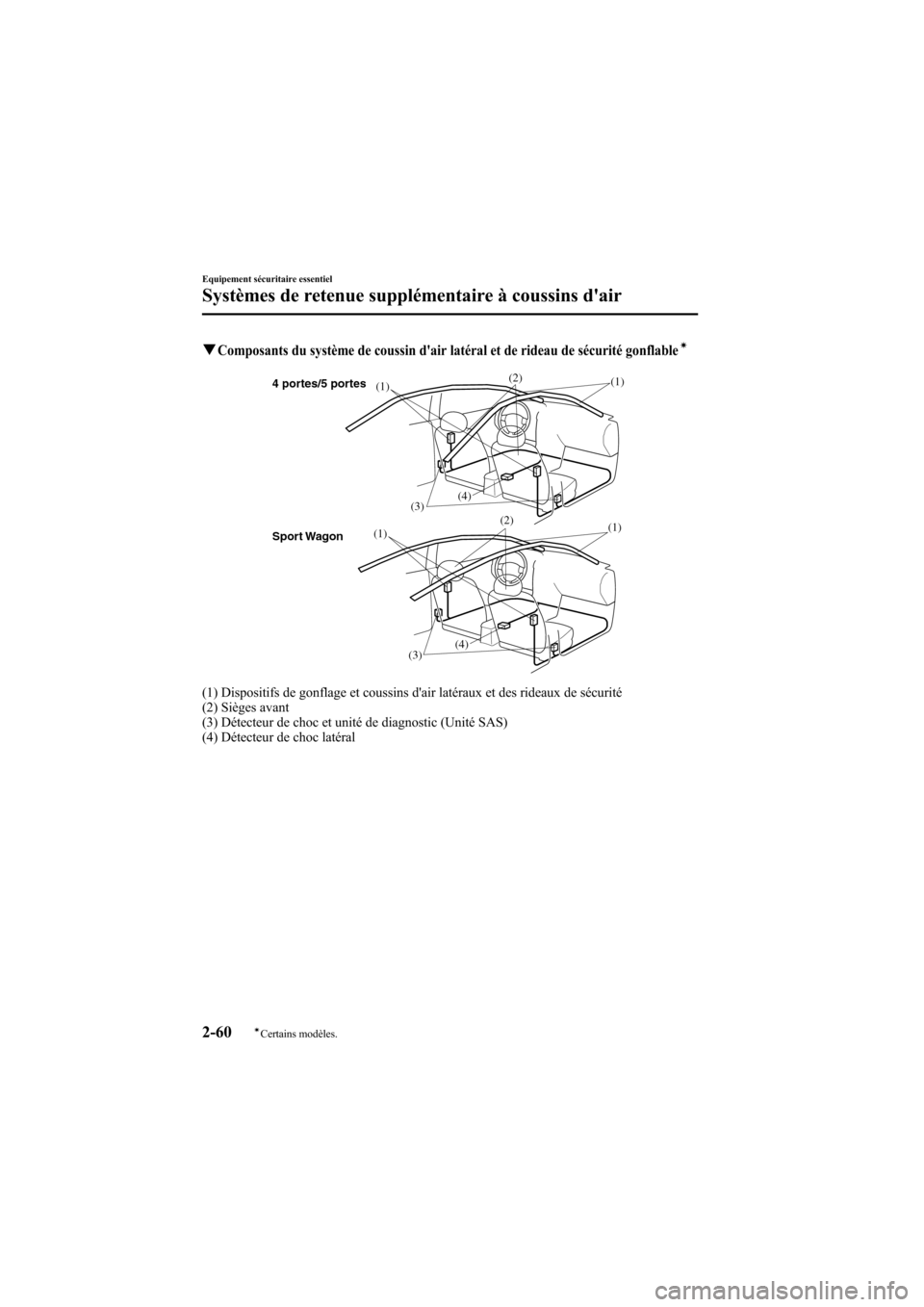

qComposants du système de coussin d'air latéral et de rideau de sécurité gonflableí
4 portes/5 portes
Sport Wagon
(3) (1)(1)
(4)(2)
(4)
(3) (1)(1) (2)
(1) Dispositifs de gonflage et coussins d'air latéraux et des rideaux de sécurité
(2) Sièges avant
(3) Détecteur de choc et unité de diagnostic (Unité SAS)
(4) Détecteur de choc latéral
2-60
Equipement sécuritaire essentiel
íCertains modèles.
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8U67-EC-05F_Edition1 Page74
Thursday, June 9 2005 12:8 AM
Form No.8U67-EC-05F

Black plate (75,1)

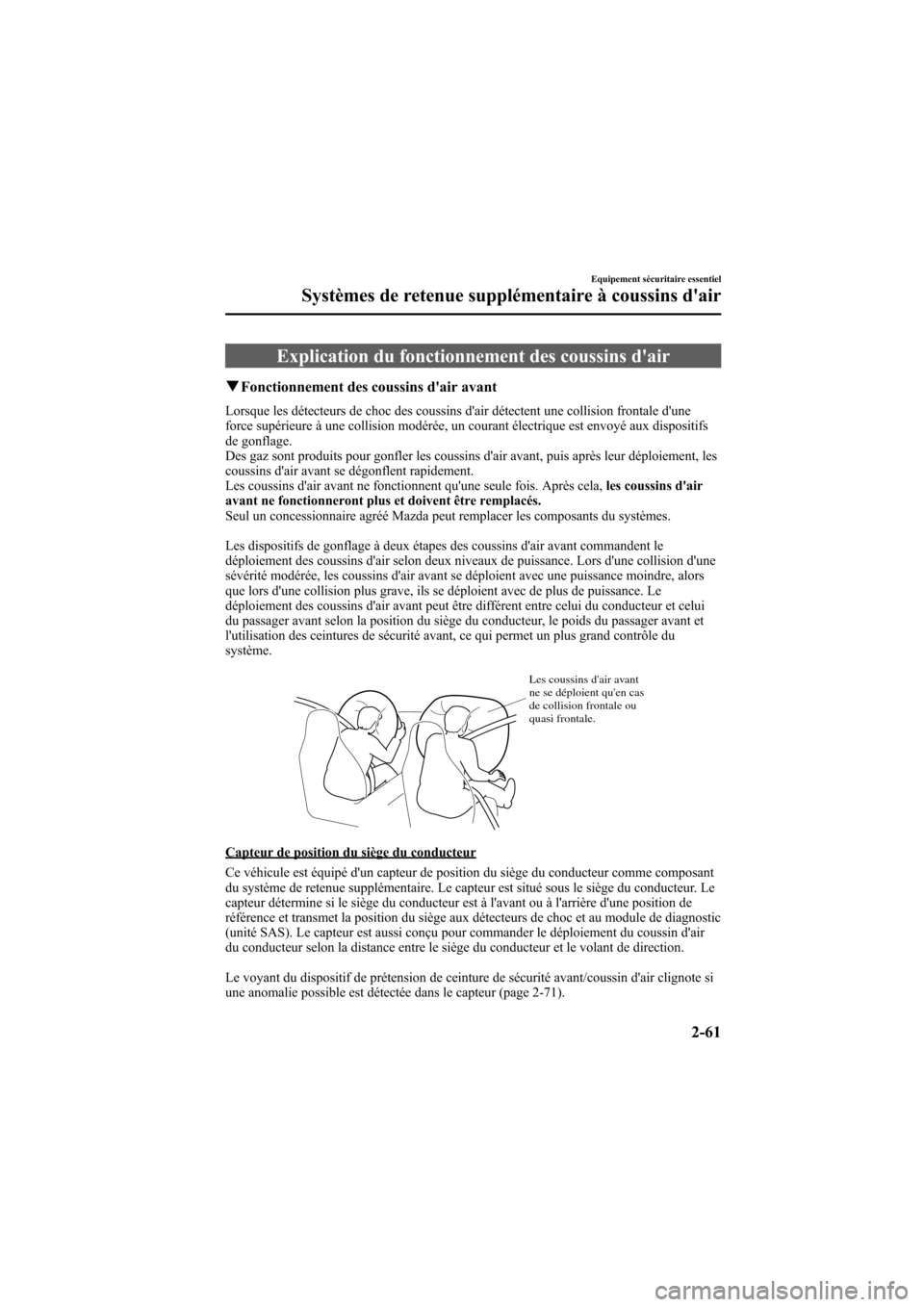

Explication du fonctionnement des coussins d'air
qFonctionnement des coussins d'air avant
Lorsque les détecteurs de choc des coussins d'air détectent une collision frontale d'une
force supérieure à une collision modérée, un courant électrique est envoyé aux dispositifs
de gonflage.
Des gaz sont produits pour gonfler les coussins d'air avant, puis après leur déploiement, les
coussins d'air avant se dégonflent rapidement.
Les coussins d'air avant ne fonctionnent qu'une seule fois. Après cela,les coussins d'air
avant ne fonctionneront plus et doivent être remplacés.
Seul un concessionnaire agréé Mazda peut remplacer les composants du systèmes.
Les dispositifs de gonflage à deux étapes des coussins d'air avant commandent le
déploiement des coussins d'air selon deux niveaux de puissance. Lors d'une collision d'une
sévérité modérée, les coussins d'air avant se déploient avec une puissance moindre, alors
que lors d'une collision plus grave, ils se déploient avec de plus de puissance. Le
déploiement des coussins d'air avant peut être différent entre celui du conducteur et celui
du passager avant selon la position du siège du conducteur, le poids du passager avant et
l'utilisation des ceintures de sécurité avant, ce qui permet un plus grand contrôle du
système.
Les coussins d'air avant
ne se déploient qu'en cas
de collision frontale ou
quasi frontale.
Capteur de position du siège du conducteur
Ce véhicule est équipé d'un capteur de position du siège du conducteur comme composant
du système de retenue supplémentaire. Le capteur est situé sous le siège du conducteur. Le
capteur détermine si le siège du conducteur est à l'avant ou à l'arrière d'une position de
référence et transmet la position du siège aux détecteurs de choc et au module de diagnostic
(unité SAS). Le capteur est aussi conçu pour commander le déploiement du coussin d'air
du conducteur selon la distance entre le siège du conducteur et le volant de direction.
Le voyant du dispositif de prétension de ceinture de sécurité avant/coussin d'air clignote si
une anomalie possible est détectée dans le capteur (page 2-71).
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-61
Mazda6_8U67-EC-05F_Edition1 Page75
Thursday, June 9 2005 12:8 AM
Form No.8U67-EC-05F

Black plate (76,1)

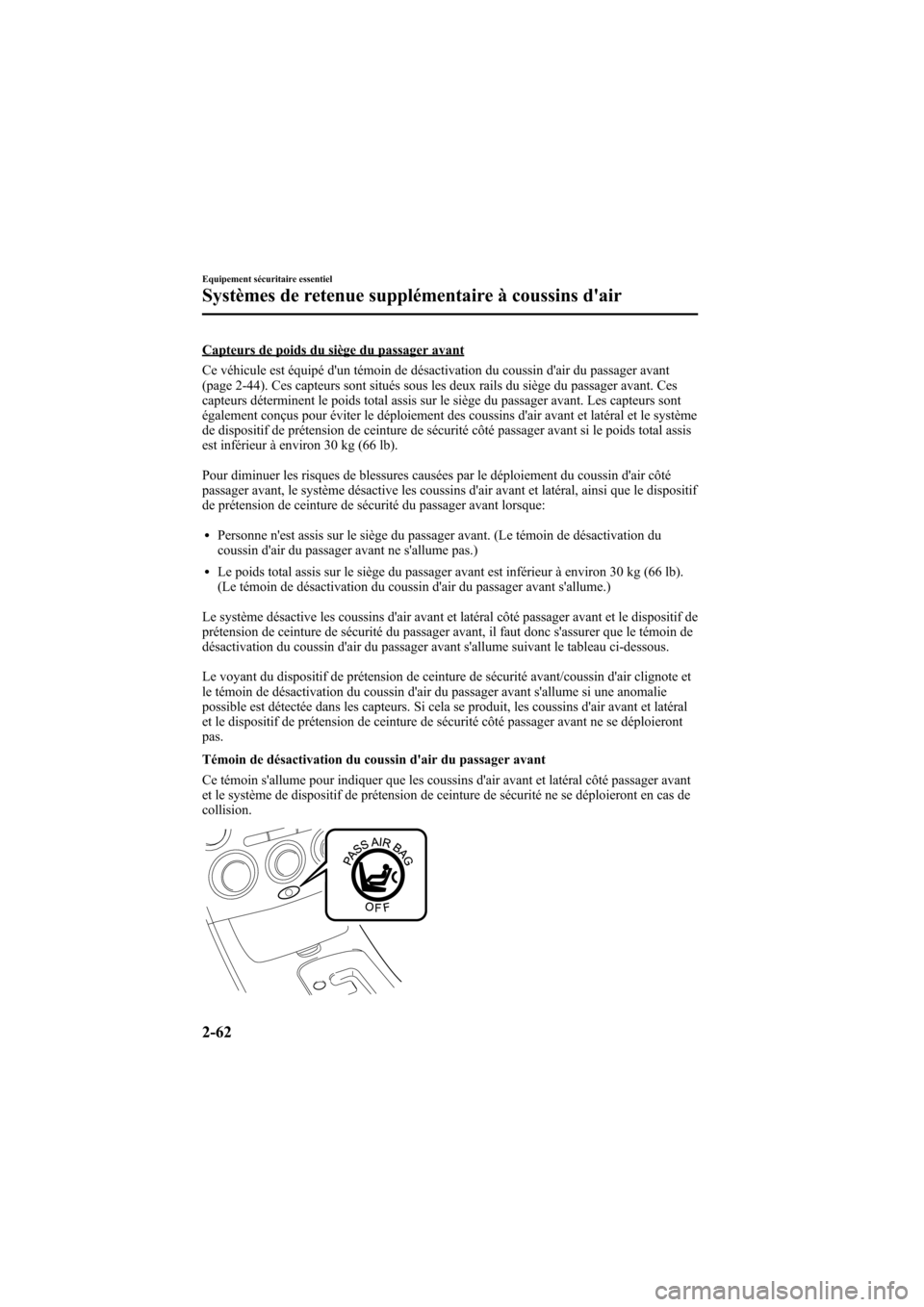

Capteurs de poids du siège du passager avant
Ce véhicule est équipé d'un témoin de désactivation du coussin d'air du passager avant
(page 2-44). Ces capteurs sont situés sous les deux rails du siège du passager avant. Ces
capteurs déterminent le poids total assis sur le siège du passager avant. Les capteurs sont
également conçus pour éviter le déploiement des coussins d'air avant et latéral et le système
de dispositif de prétension de ceinture de sécurité côté passager avant si le poids total assis
est inférieur à environ 30 kg (66 lb).
Pour diminuer les risques de blessures causées par le déploiement du coussin d'air côté
passager avant, le système désactive les coussins d'air avant et latéral, ainsi que le dispositif
de prétension de ceinture de sécurité du passager avant lorsque:
lPersonne n'est assis sur le siège du passager avant. (Le témoin de désactivation du
coussin d'air du passager avant ne s'allume pas.)
lLe poids total assis sur le siège du passager avant est inférieur à environ 30 kg (66 lb).
(Le témoin de désactivation du coussin d'air du passager avant s'allume.)
Le système désactive les coussins d'air avant et latéral côté passager avant et le dispositif de
prétension de ceinture de sécurité du passager avant, il faut donc s'assurer que le témoin de
désactivation du coussin d'air du passager avant s'allume suivant le tableau ci-dessous.
Le voyant du dispositif de prétension de ceinture de sécurité avant/coussin d'air clignote et
le témoin de désactivation du coussin d'air du passager avant s'allume si une anomalie
possible est détectée dans les capteurs. Si cela se produit, les coussins d'air avant et latéral
et le dispositif de prétension de ceinture de sécurité côté passager avant ne se déploieront
pas.
Témoin de désactivation du coussin d'air du passager avant
Ce témoin s'allume pour indiquer que les coussins d'air avant et latéral côté passager avant
et le système de dispositif de prétension de ceinture de sécurité ne se déploieront en cas de
collision.
2-62
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8U67-EC-05F_Edition1 Page76
Thursday, June 9 2005 12:8 AM
Form No.8U67-EC-05F

Black plate (77,1)

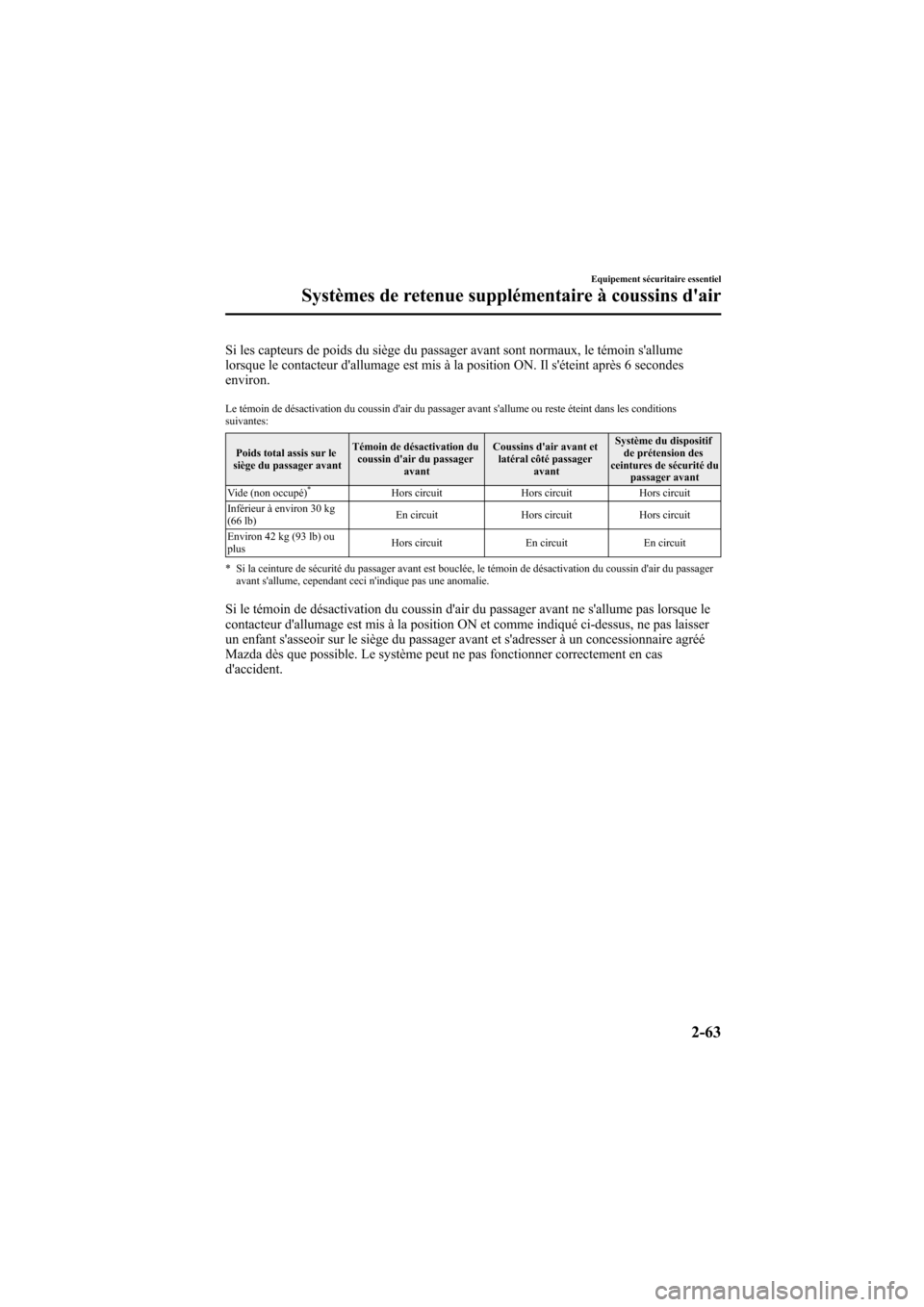

Si les capteurs de poids du siège du passager avant sont normaux, le témoin s'allume
lorsque le contacteur d'allumage est mis à la position ON. Il s'éteint après 6 secondes
environ.
Le témoin de désactivation du coussin d'air du passager avant s'allume ou reste éteint dans les conditions
suivantes:
Poids total assis sur le
siège du passager avantTémoin de désactivation du
coussin d'air du passager
avantCoussins d'air avant et
latéral côté passager
avantSystème du dispositif
de prétension des
ceintures de sécurité du
passager avant
Vide (non occupé)
*Hors circuit Hors circuit Hors circuit
Inférieur à environ 30 kg
(66 lb)En circuit Hors circuit Hors circuit
Environ 42 kg (93 lb) ou
plusHors circuit En circuit En circuit
* Si la ceinture de sécurité du passager avant est bouclée, le témoin de désactivation du coussin d'air du passager
avant s'allume, cependant ceci n'indique pas une anomalie.
Si le témoin de désactivation du coussin d'air du passager avant ne s'allume pas lorsque le
contacteur d'allumage est mis à la position ON et comme indiqué ci-dessus, ne pas laisser
un enfant s'asseoir sur le siège du passager avant et s'adresser à un concessionnaire agréé
Mazda dès que possible. Le système peut ne pas fonctionner correctement en cas
d'accident.
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-63
Mazda6_8U67-EC-05F_Edition1 Page77
Thursday, June 9 2005 12:8 AM
Form No.8U67-EC-05F

Black plate (78,1)

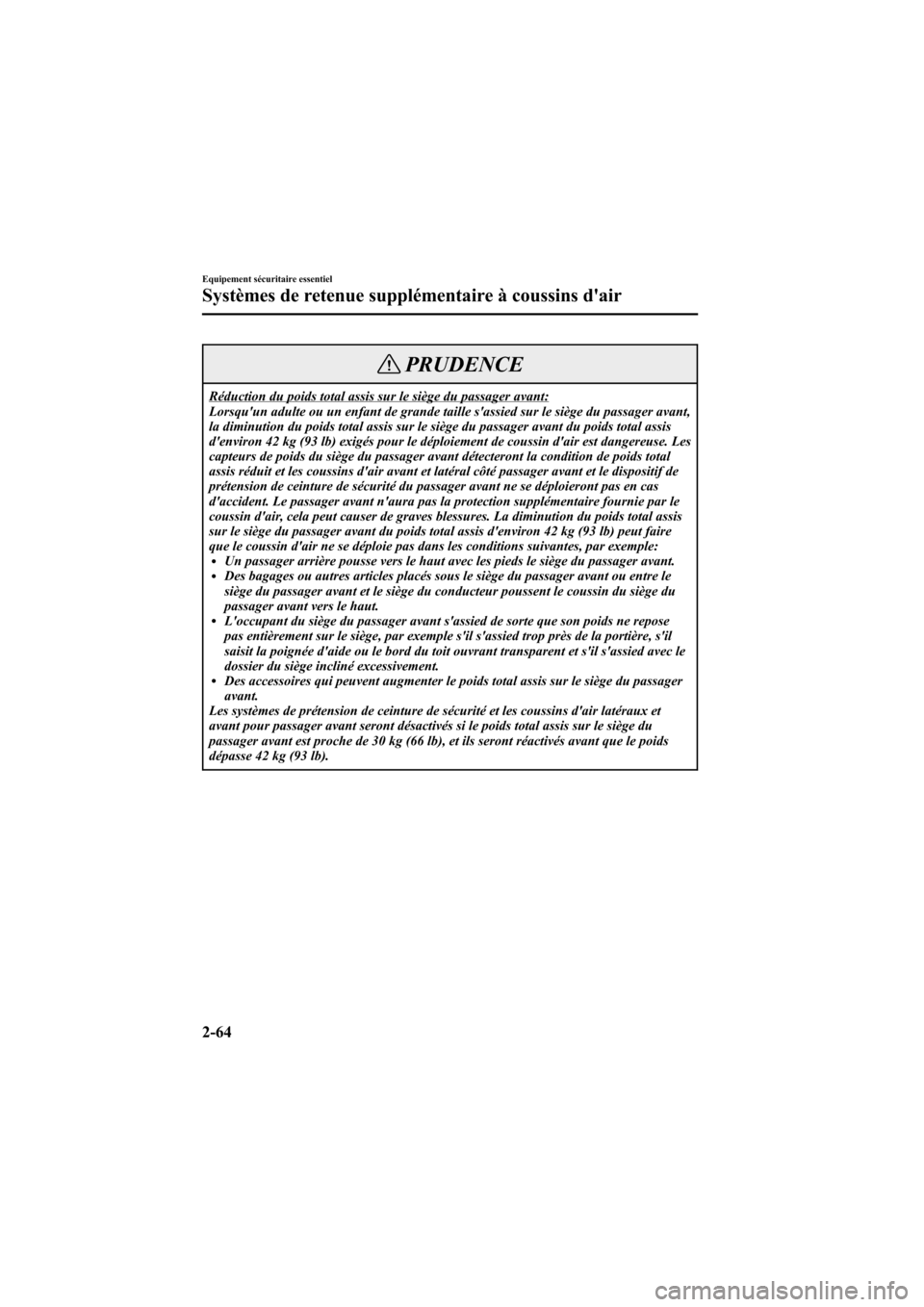

PRUDENCE
Réduction du poids total assis sur le siège du passager avant:
Lorsqu'un adulte ou un enfant de grande taille s'assied sur le siège du passager avant,
la diminution du poids total assis sur le siège du passager avant du poids total assis
d'environ 42 kg (93 lb) exigés pour le déploiement de coussin d'air est dangereuse. Les
capteurs de poids du siège du passager avant détecteront la condition de poids total
assis réduit et les coussins d'air avant et latéral côté passager avant et le dispositif de
prétension de ceinture de sécurité du passager avant ne se déploieront pas en cas
d'accident. Le passager avant n'aura pas la protection supplémentaire fournie par le
coussin d'air, cela peut causer de graves blessures. La diminution du poids total assis
sur le siège du passager avant du poids total assis d'environ 42 kg (93 lb) peut faire
que le coussin d'air ne se déploie pas dans les conditions suivantes, par exemple:
lUn passager arrière pousse vers le haut avec les pieds le siège du passager avant.lDes bagages ou autres articles placés sous le siège du passager avant ou entre le
siège du passager avant et le siège du conducteur poussent le coussin du siège du
passager avant vers le haut.
lL'occupant du siège du passager avant s'assied de sorte que son poids ne repose
pas entièrement sur le siège, par exemple s'il s'assied trop près de la portière, s'il
saisit la poignée d'aide ou le bord du toit ouvrant transparent et s'il s'assied avec le
dossier du siège incliné excessivement.
lDes accessoires qui peuvent augmenter le poids total assis sur le siège du passager
avant.
Les systèmes de prétension de ceinture de sécurité et les coussins d'air latéraux et
avant pour passager avant seront désactivés si le poids total assis sur le siège du
passager avant est proche de 30 kg (66 lb), et ils seront réactivés avant que le poids
dépasse 42 kg (93 lb).
2-64
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8U67-EC-05F_Edition1 Page78
Thursday, June 9 2005 12:8 AM
Form No.8U67-EC-05F

Black plate (79,1)

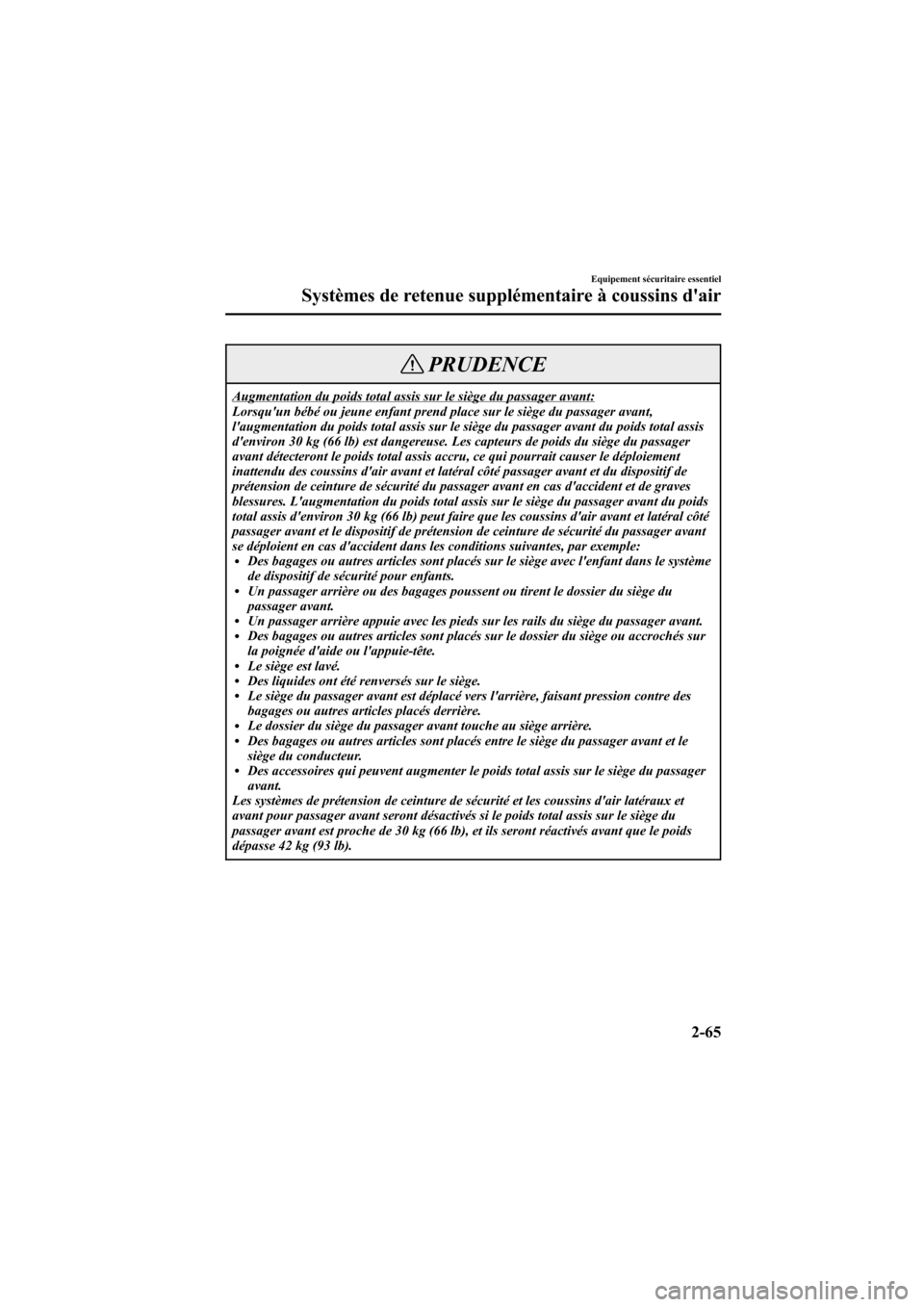

PRUDENCE
Augmentation du poids total assis sur le siège du passager avant:
Lorsqu'un bébé ou jeune enfant prend place sur le siège du passager avant,
l'augmentation du poids total assis sur le siège du passager avant du poids total assis
d'environ 30 kg (66 lb) est dangereuse. Les capteurs de poids du siège du passager
avant détecteront le poids total assis accru, ce qui pourrait causer le déploiement
inattendu des coussins d'air avant et latéral côté passager avant et du dispositif de
prétension de ceinture de sécurité du passager avant en cas d'accident et de graves
blessures. L'augmentation du poids total assis sur le siège du passager avant du poids
total assis d'environ 30 kg (66 lb) peut faire que les coussins d'air avant et latéral côté
passager avant et le dispositif de prétension de ceinture de sécurité du passager avant
se déploient en cas d'accident dans les conditions suivantes, par exemple:
lDes bagages ou autres articles sont placés sur le siège avec l'enfant dans le système
de dispositif de sécurité pour enfants.
lUn passager arrière ou des bagages poussent ou tirent le dossier du siège du
passager avant.
lUn passager arrière appuie avec les pieds sur les rails du siège du passager avant.lDes bagages ou autres articles sont placés sur le dossier du siège ou accrochés sur
la poignée d'aide ou l'appuie-tête.
lLe siège est lavé.lDes liquides ont été renversés sur le siège.lLe siège du passager avant est déplacé vers l'arrière, faisant pression contre des
bagages ou autres articles placés derrière.
lLe dossier du siège du passager avant touche au siège arrière.lDes bagages ou autres articles sont placés entre le siège du passager avant et le
siège du conducteur.
lDes accessoires qui peuvent augmenter le poids total assis sur le siège du passager
avant.
Les systèmes de prétension de ceinture de sécurité et les coussins d'air latéraux et
avant pour passager avant seront désactivés si le poids total assis sur le siège du
passager avant est proche de 30 kg (66 lb), et ils seront réactivés avant que le poids
dépasse 42 kg (93 lb).
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
2-65
Mazda6_8U67-EC-05F_Edition1 Page79
Thursday, June 9 2005 12:8 AM
Form No.8U67-EC-05F

Black plate (80,1)

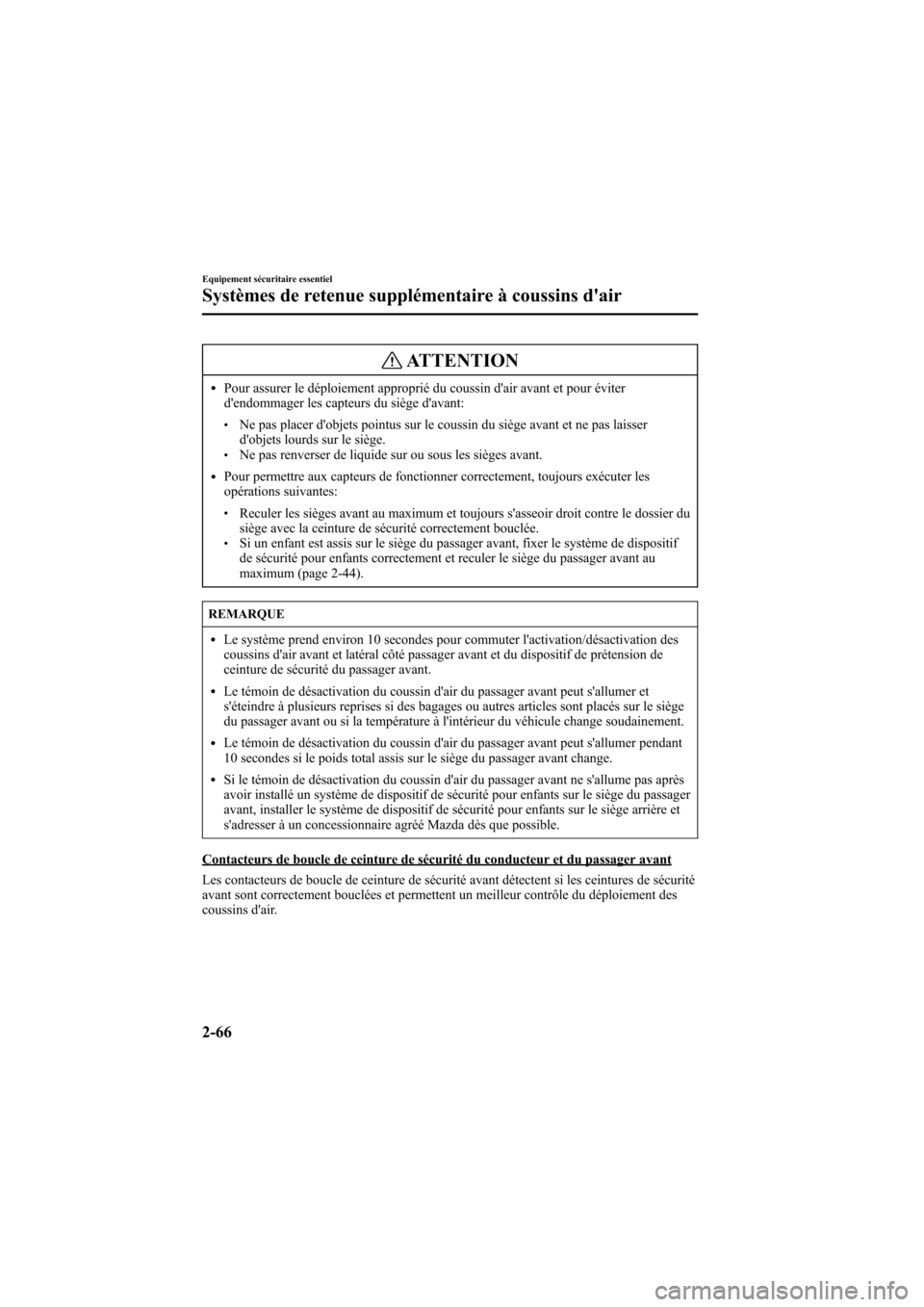

ATTENTION
lPour assurer le déploiement approprié du coussin d'air avant et pour éviter
d'endommager les capteurs du siège d'avant:
lNe pas placer d'objets pointus sur le coussin du siège avant et ne pas laisser
d'objets lourds sur le siège.
lNe pas renverser de liquide sur ou sous les sièges avant.
lPour permettre aux capteurs de fonctionner correctement, toujours exécuter les
opérations suivantes:
lReculer les sièges avant au maximum et toujours s'asseoir droit contre le dossier du
siège avec la ceinture de sécurité correctement bouclée.
lSi un enfant est assis sur le siège du passager avant, fixer le système de dispositif
de sécurité pour enfants correctement et reculer le siège du passager avant au
maximum (page 2-44).
REMARQUE
lLe système prend environ 10 secondes pour commuter l'activation/désactivation des
coussins d'air avant et latéral côté passager avant et du dispositif de prétension de
ceinture de sécurité du passager avant.
lLe témoin de désactivation du coussin d'air du passager avant peut s'allumer et
s'éteindre à plusieurs reprises si des bagages ou autres articles sont placés sur le siège
du passager avant ou si la température à l'intérieur du véhicule change soudainement.
lLe témoin de désactivation du coussin d'air du passager avant peut s'allumer pendant
10 secondes si le poids total assis sur le siège du passager avant change.
lSi le témoin de désactivation du coussin d'air du passager avant ne s'allume pas après
avoir installé un système de dispositif de sécurité pour enfants sur le siège du passager
avant, installer le système de dispositif de sécurité pour enfants sur le siège arrière et
s'adresser à un concessionnaire agréé Mazda dès que possible.
Contacteurs de boucle de ceinture de sécurité du conducteur et du passager avant
Les contacteurs de boucle de ceinture de sécurité avant détectent si les ceintures de sécurité
avant sont correctement bouclées et permettent un meilleur contrôle du déploiement des
coussins d'air.
2-66
Equipement sécuritaire essentiel
Systèmes de retenue supplémentaire à coussins d'air
Mazda6_8U67-EC-05F_Edition1 Page80
Thursday, June 9 2005 12:8 AM
Form No.8U67-EC-05F
