2006 MAZDA MODEL 6 Manuel du propriétaire (in French)

Black plate (209,1)

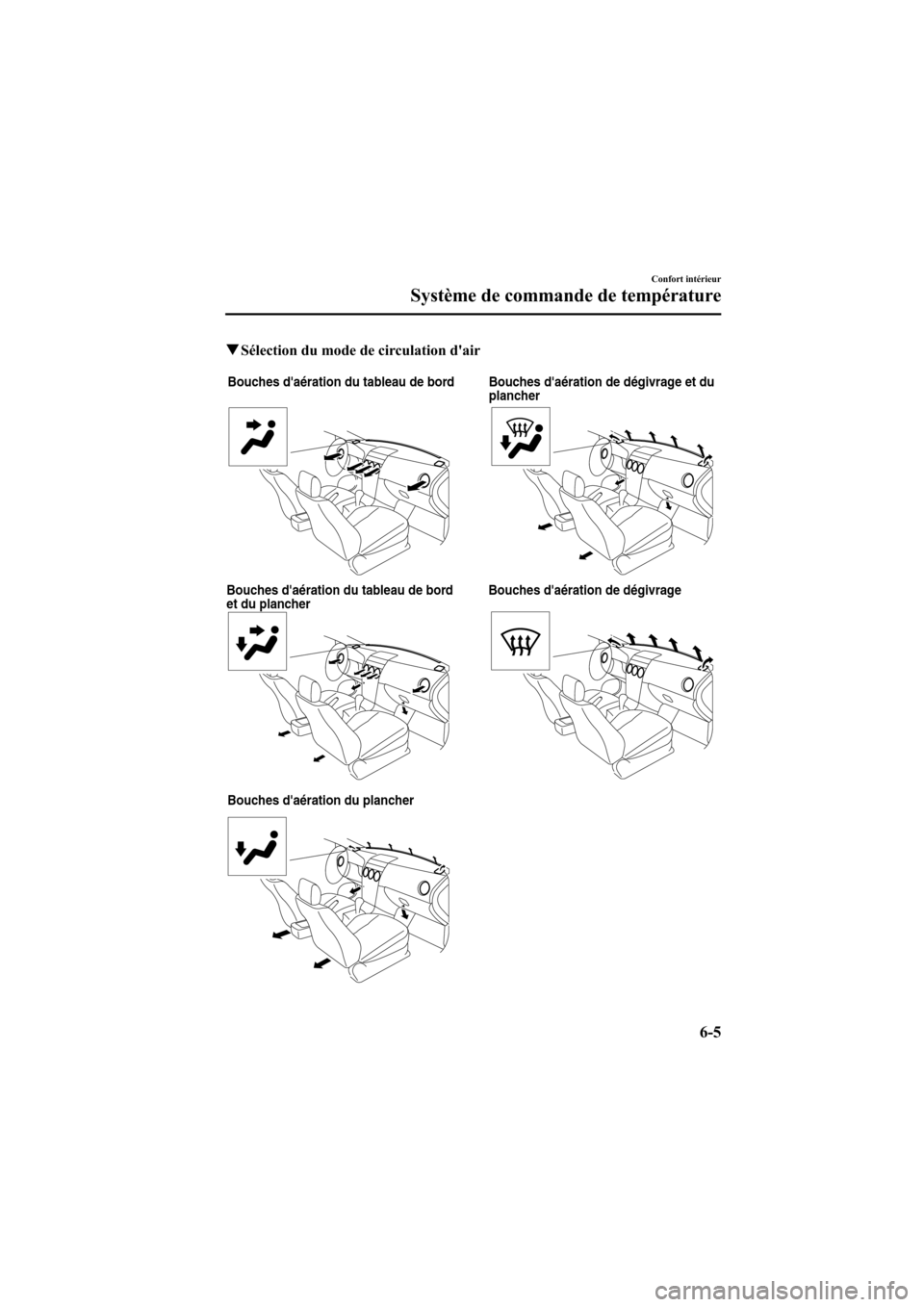

qSélection du mode de circulation d'air
Bouches d'aération de dégivrage et du
plancher Bouches d'aération du tableau de bord
Bouches d'aération du plancherBouches d'aération de dégivrage Bouches d'aération du tableau de bord
et du plancher
Confort intérieur
Système de commande de température
6-5
Mazda6_8U67-EC-05F_Edition1 Page209
Thursday, June 9 2005 12:10 AM
Form No.8U67-EC-05F

Black plate (210,1)
Types de systèmes de commande de température
Le type manuel et le type entièrement automatique sont expliqués séparément. Vérifier le
type de système de commande de température du véhicule et lire les pages appropriées.
Les informations sur la commande de température sont affichées sur l'affichage
d'information.
Type manuel ............................................................................................................. page 6-7
Type entièrement automatique ............................................................................... page 6-12
6-6
Confort intérieur
Système de commande de température
Mazda6_8U67-EC-05F_Edition1 Page210
Thursday, June 9 2005 12:10 AM
Form No.8U67-EC-05F

Black plate (211,1)

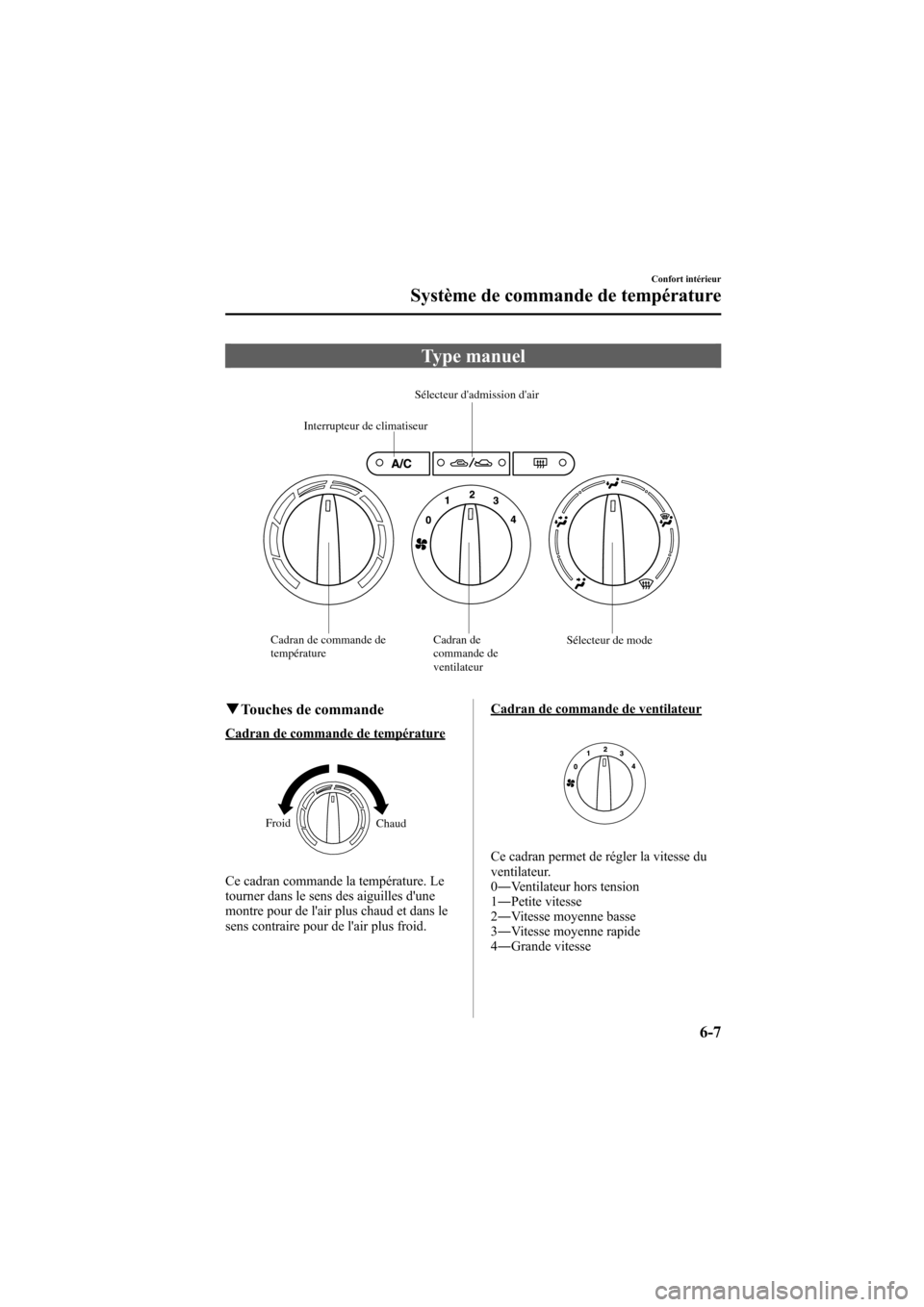

Type manuel
Interrupteur de climatiseurSélecteur d'admission d'air
Sélecteur de mode Cadran de
commande de
ventilateur Cadran de commande de
température
qTouches de commande
Cadran de commande de température
Chaud Froid
Ce cadran commande la température. Le
tourner dans le sens des aiguilles d'une
montre pour de l'air plus chaud et dans le
sens contraire pour de l'air plus froid.
Cadran de commande de ventilateur
Ce cadran permet de régler la vitesse du
ventilateur.
0―Ventilateur hors tension
1―Petite vitesse
2―Vitesse moyenne basse
3―Vitesse moyenne rapide
4―Grande vitesse
Confort intérieur
Système de commande de température
6-7
Mazda6_8U67-EC-05F_Edition1 Page211
Thursday, June 9 2005 12:10 AM
Form No.8U67-EC-05F

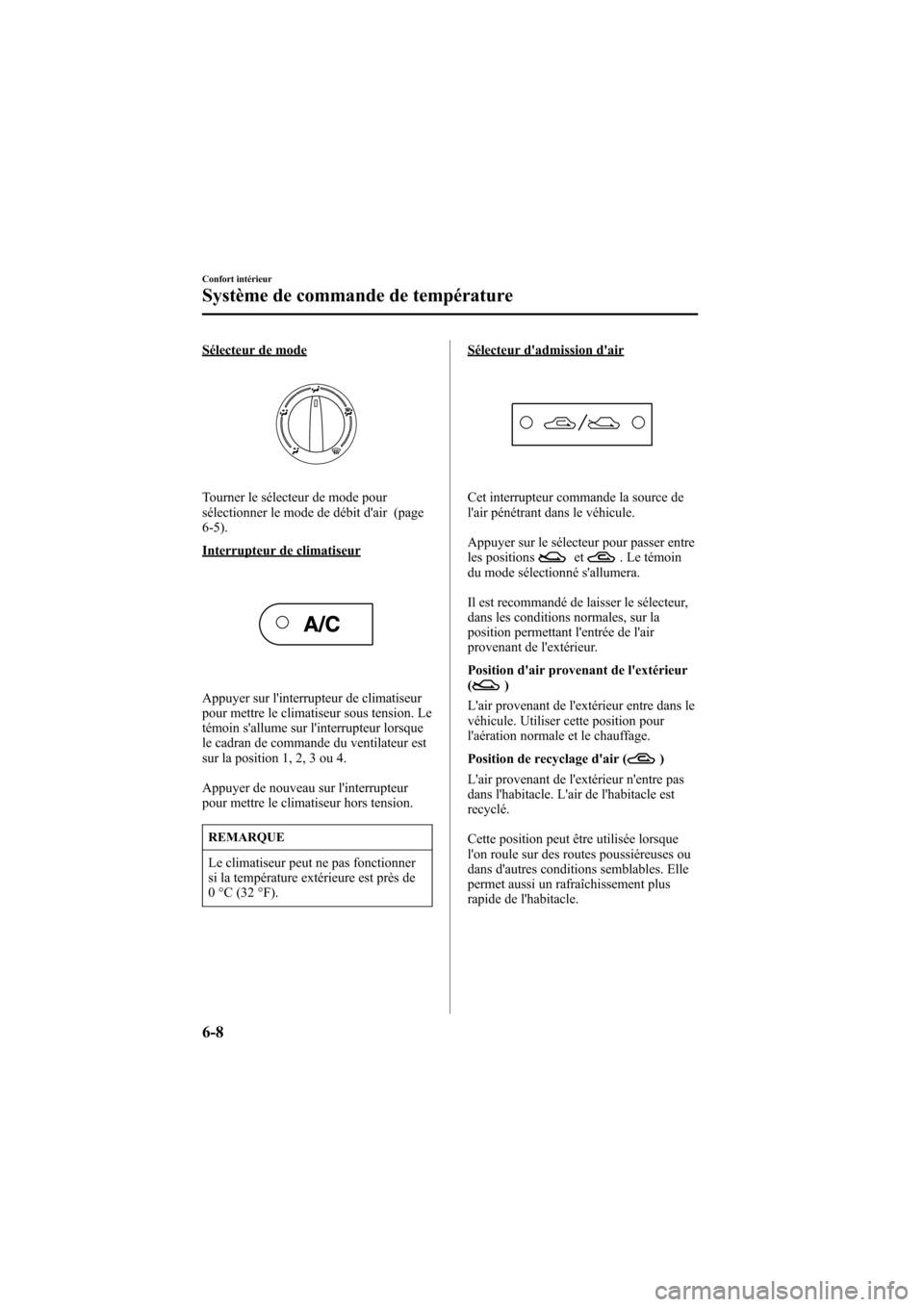

Black plate (212,1)
Sélecteur de mode
Tourner le sélecteur de mode pour
sélectionner le mode de débit d'air (page
6-5).
Interrupteur de climatiseur
Appuyer sur l'interrupteur de climatiseur
pour mettre le climatiseur sous tension. Le
témoin s'allume sur l'interrupteur lorsque
le cadran de commande du ventilateur est
sur la position 1, 2, 3 ou 4.
Appuyer de nouveau sur l'interrupteur
pour mettre le climatiseur hors tension.
REMARQUE
Le climatiseur peut ne pas fonctionner
si la température extérieure est près de
0 °C (32 °F).
Sélecteur d'admission d'air
Cet interrupteur commande la source de
l'air pénétrant dans le véhicule.
Appuyer sur le sélecteur pour passer entre
les positions
et. Le témoin
du mode sélectionné s'allumera.
Il est recommandé de laisser le sélecteur,
dans les conditions normales, sur la
position permettant l'entrée de l'air
provenant de l'extérieur.
Position d'air provenant de l'extérieur
(
)
L'air provenant de l'extérieur entre dans le
véhicule. Utiliser cette position pour
l'aération normale et le chauffage.
Position de recyclage d'air (
)
L'air provenant de l'extérieur n'entre pas
dans l'habitacle. L'air de l'habitacle est
recyclé.
Cette position peut être utilisée lorsque
l'on roule sur des routes poussiéreuses ou
dans d'autres conditions semblables. Elle
permet aussi un rafraîchissement plus
rapide de l'habitacle.
6-8
Confort intérieur
Système de commande de température
Mazda6_8U67-EC-05F_Edition1 Page212
Thursday, June 9 2005 12:10 AM
Form No.8U67-EC-05F

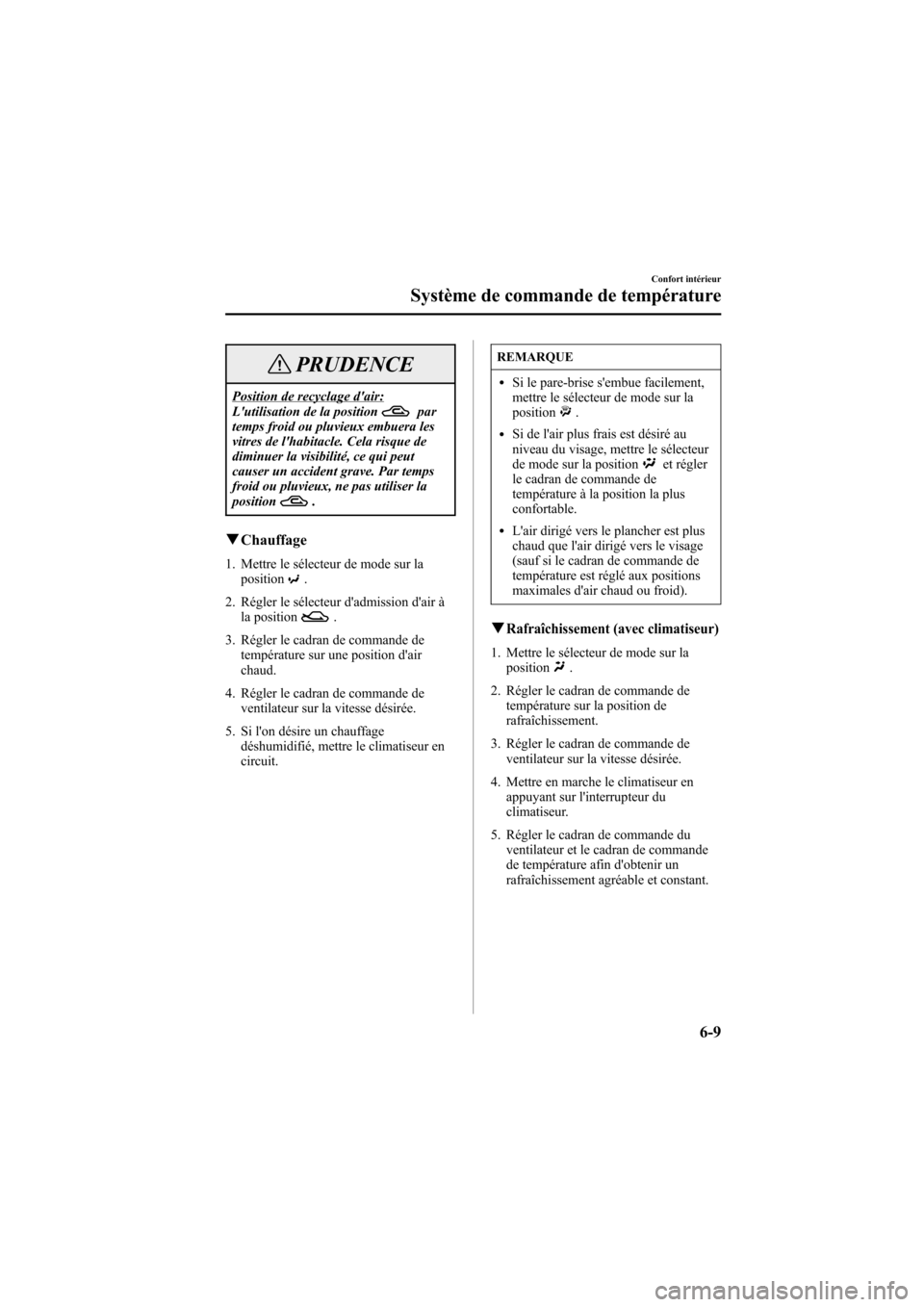

Black plate (213,1)
PRUDENCE
Position de recyclage d'air:
L'utilisation de la positionpar
temps froid ou pluvieux embuera les
vitres de l'habitacle. Cela risque de
diminuer la visibilité, ce qui peut
causer un accident grave. Par temps
froid ou pluvieux, ne pas utiliser la
position
.
qChauffage
1. Mettre le sélecteur de mode sur la
position.
2. Régler le sélecteur d'admission d'air à
la position
.
3. Régler le cadran de commande de
température sur une position d'air
chaud.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
5. Si l'on désire un chauffage
déshumidifié, mettre le climatiseur en
circuit.
REMARQUE
lSi le pare-brise s'embue facilement,
mettre le sélecteur de mode sur la
position
.
lSi de l'air plus frais est désiré au
niveau du visage, mettre le sélecteur
de mode sur la position
et régler
le cadran de commande de
température à la position la plus
confortable.
lL'air dirigé vers le plancher est plus
chaud que l'air dirigé vers le visage
(sauf si le cadran de commande de
température est réglé aux positions
maximales d'air chaud ou froid).
qRafraîchissement (avec climatiseur)
1. Mettre le sélecteur de mode sur la
position.
2. Régler le cadran de commande de
température sur la position de
rafraîchissement.
3. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
4. Mettre en marche le climatiseur en
appuyant sur l'interrupteur du
climatiseur.
5. Régler le cadran de commande du
ventilateur et le cadran de commande
de température afin d'obtenir un
rafraîchissement agréable et constant.
Confort intérieur
Système de commande de température
6-9
Mazda6_8U67-EC-05F_Edition1 Page213
Thursday, June 9 2005 12:10 AM
Form No.8U67-EC-05F

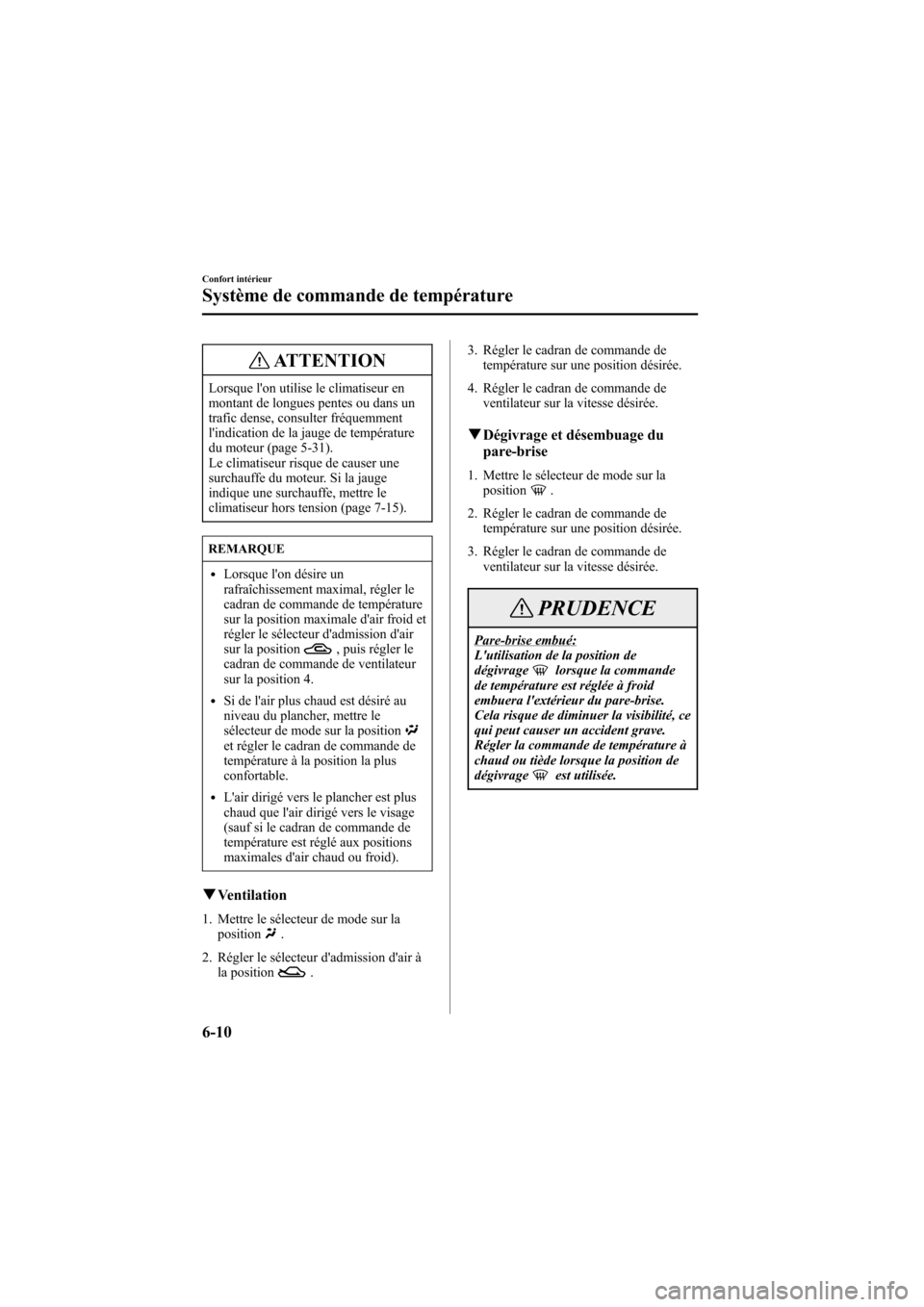

Black plate (214,1)
ATTENTION
Lorsque l'on utilise le climatiseur en
montant de longues pentes ou dans un
trafic dense, consulter fréquemment
l'indication de la jauge de température
du moteur (page 5-31).
Le climatiseur risque de causer une
surchauffe du moteur. Si la jauge
indique une surchauffe, mettre le
climatiseur hors tension (page 7-15).
REMARQUE
lLorsque l'on désire un
rafraîchissement maximal, régler le
cadran de commande de température
sur la position maximale d'air froid et
régler le sélecteur d'admission d'air
sur la position
, puis régler le
cadran de commande de ventilateur
sur la position 4.
lSi de l'air plus chaud est désiré au
niveau du plancher, mettre le
sélecteur de mode sur la position
et régler le cadran de commande de
température à la position la plus
confortable.
lL'air dirigé vers le plancher est plus
chaud que l'air dirigé vers le visage
(sauf si le cadran de commande de
température est réglé aux positions
maximales d'air chaud ou froid).
qVentilation
1. Mettre le sélecteur de mode sur la
position.
2. Régler le sélecteur d'admission d'air à
la position
.3. Régler le cadran de commande de
température sur une position désirée.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
qDégivrage et désembuage du
pare-brise
1. Mettre le sélecteur de mode sur la
position.
2. Régler le cadran de commande de
température sur une position désirée.
3. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
PRUDENCE
Pare-brise embué:
L'utilisation de la position de
dégivrage
lorsque la commande
de température est réglée à froid
embuera l'extérieur du pare-brise.
Cela risque de diminuer la visibilité, ce
qui peut causer un accident grave.
Régler la commande de température à
chaud ou tiède lorsque la position de
dégivrage
est utilisée.
6-10
Confort intérieur
Système de commande de température
Mazda6_8U67-EC-05F_Edition1 Page214
Thursday, June 9 2005 12:10 AM
Form No.8U67-EC-05F

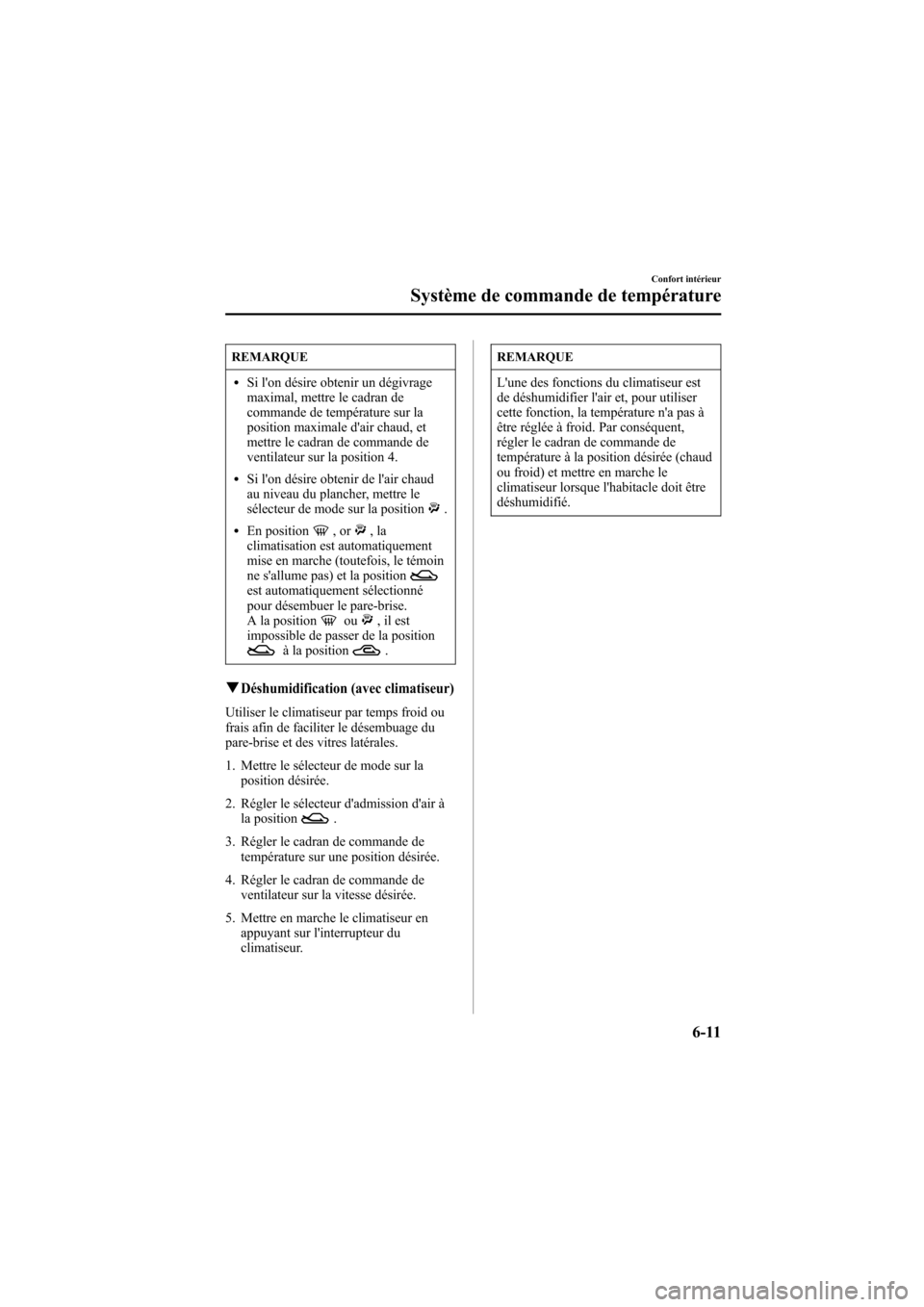

Black plate (215,1)
REMARQUE
lSi l'on désire obtenir un dégivrage
maximal, mettre le cadran de
commande de température sur la
position maximale d'air chaud, et
mettre le cadran de commande de
ventilateur sur la position 4.
lSi l'on désire obtenir de l'air chaud
au niveau du plancher, mettre le
sélecteur de mode sur la position
.
lEn position,or,la
climatisation est automatiquement
mise en marche (toutefois, le témoin
ne s'allume pas) et la position
est automatiquement sélectionné
pour désembuer le pare-brise.
A la position
ou, il est
impossible de passer de la position
à la position.
qDéshumidification (avec climatiseur)
Utiliser le climatiseur par temps froid ou
frais afin de faciliter le désembuage du
pare-brise et des vitres latérales.
1. Mettre le sélecteur de mode sur la
position désirée.
2. Régler le sélecteur d'admission d'air à
la position
.
3. Régler le cadran de commande de
température sur une position désirée.
4. Régler le cadran de commande de
ventilateur sur la vitesse désirée.
5. Mettre en marche le climatiseur en
appuyant sur l'interrupteur du
climatiseur.
REMARQUE
L'une des fonctions du climatiseur est
de déshumidifier l'air et, pour utiliser
cette fonction, la température n'a pas à
être réglée à froid. Par conséquent,
régler le cadran de commande de
température à la position désirée (chaud
ou froid) et mettre en marche le
climatiseur lorsque l'habitacle doit être
déshumidifié.
Confort intérieur
Système de commande de température
6-11
Mazda6_8U67-EC-05F_Edition1 Page215
Thursday, June 9 2005 12:10 AM
Form No.8U67-EC-05F

Black plate (216,1)

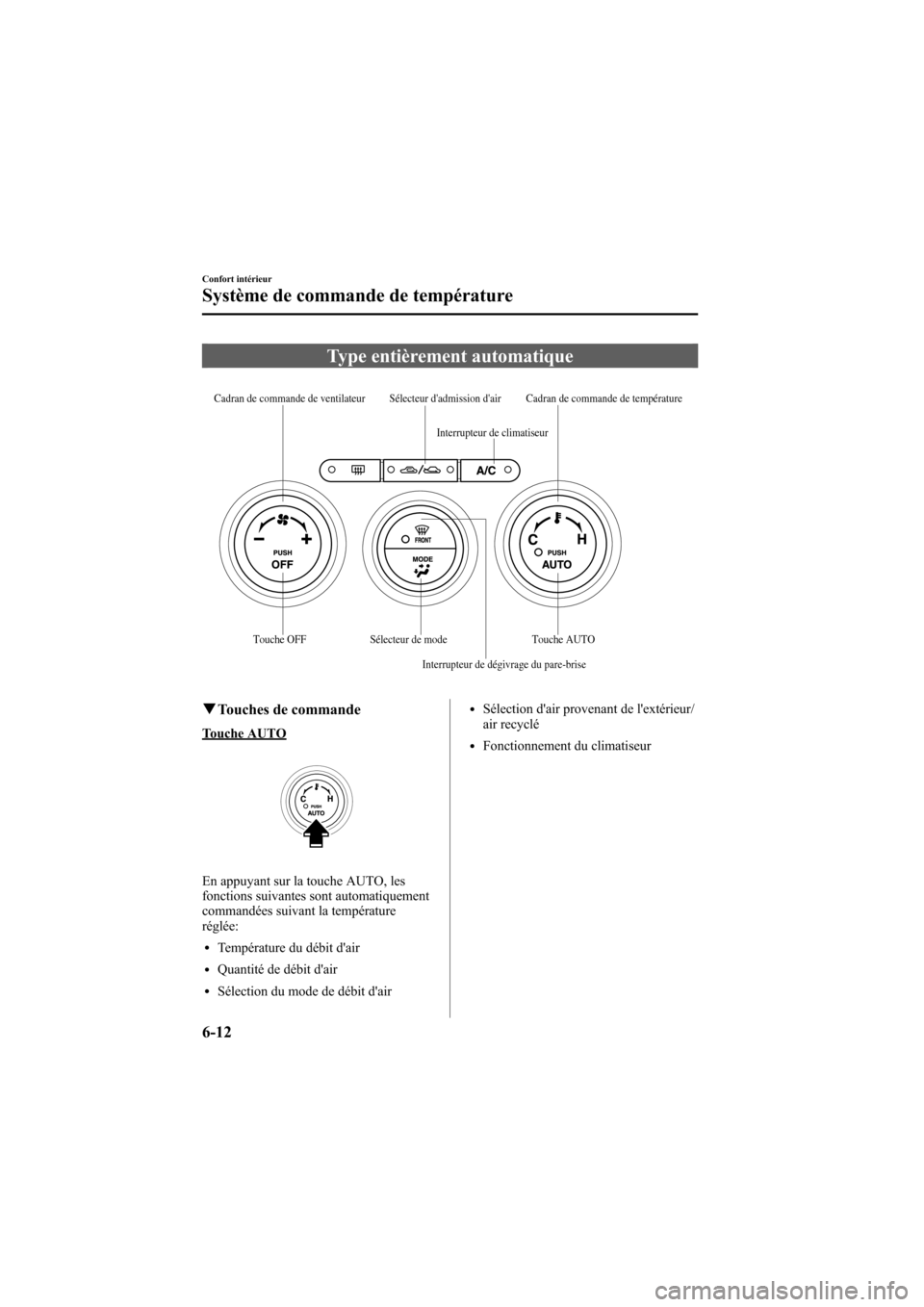

Type entièrement automatique
Sélecteur d'admission d'air Cadran de commande de température Cadran de commande de ventilateur
Sélecteur de mode Touche OFF Touche AUTOInterrupteur de climatiseur
Interrupteur de dégivrage du pare-brise
qTouches de commande
Touche AUTO
En appuyant sur la touche AUTO, les
fonctions suivantes sont automatiquement
commandées suivant la température
réglée:
lTempérature du débit d'air
lQuantité de débit d'air
lSélection du mode de débit d'air
lSélection d'air provenant de l'extérieur/
air recyclé
lFonctionnement du climatiseur
6-12
Confort intérieur
Système de commande de température
Mazda6_8U67-EC-05F_Edition1 Page216
Thursday, June 9 2005 12:10 AM
Form No.8U67-EC-05F
