2006 Hyundai Sonata Manual do proprietário (in Portuguese)

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO

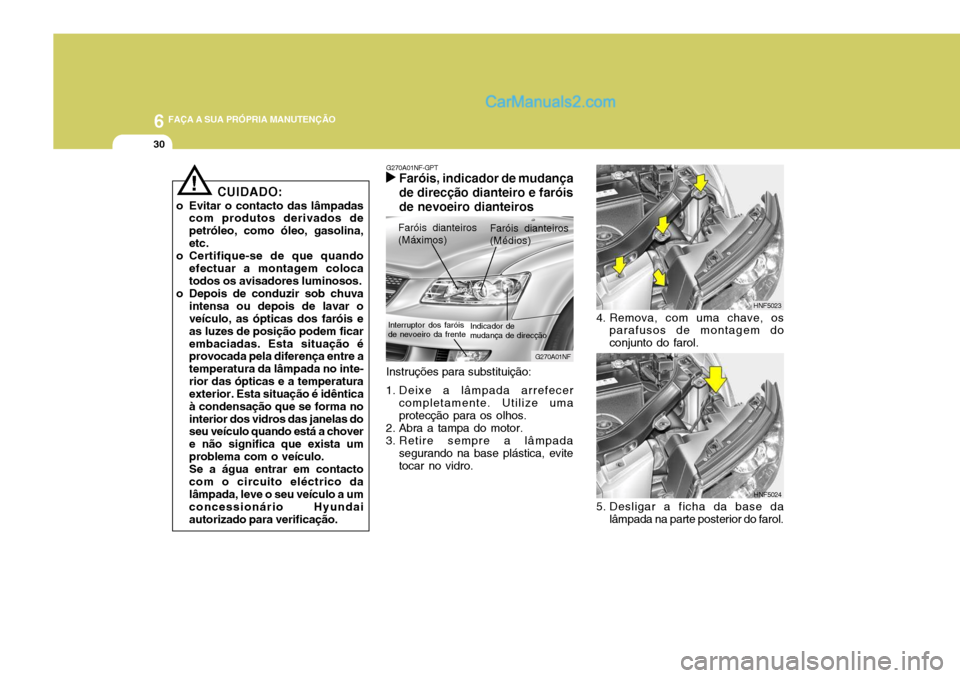

30
HNF5023
4. Remova, com uma chave, os parafusos de montagem do conjunto do farol.
HNF5024
5. Desligar a ficha da base da lâmpada na parte posterior do farol.
Instruções para substituição:
1. Deixe a lâmpada arrefecer completamente. Utilize umaprotecção para os olhos.
2. Abra a tampa do motor.
3. Retire sempre a lâmpada segurando na base plástica, evite tocar no vidro.
G270A01NF-GPT
Faróis, indicador de mudança de direcção dianteiro e faróis de nevoeiro dianteiros
Faróis dianteiros (Máximos) Faróis dianteiros (Médios)
G270A01NF
Interruptor dos faróis de nevoeiro da frente
Indicador demudança de direcção
!
CUIDADO:
o Evitar o contacto das lâmpadas com produtos derivados de petróleo, como óleo, gasolina,etc.
o Certifique-se de que quando efectuar a montagem colocatodos os avisadores luminosos.
o Depois de conduzir sob chuva
intensa ou depois de lavar o veículo, as ópticas dos faróis e as luzes de posição podem ficarembaciadas. Esta situação é provocada pela diferença entre a temperatura da lâmpada no inte-rior das ópticas e a temperatura exterior. Esta situação é idêntica à condensação que se forma nointerior dos vidros das janelas do seu veículo quando está a chover e não significa que exista umproblema com o veículo.Se a água entrar em contactocom o circuito eléctrico da lâmpada, leve o seu veículo a um concessionário Hyundaiautorizado para verificação.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO

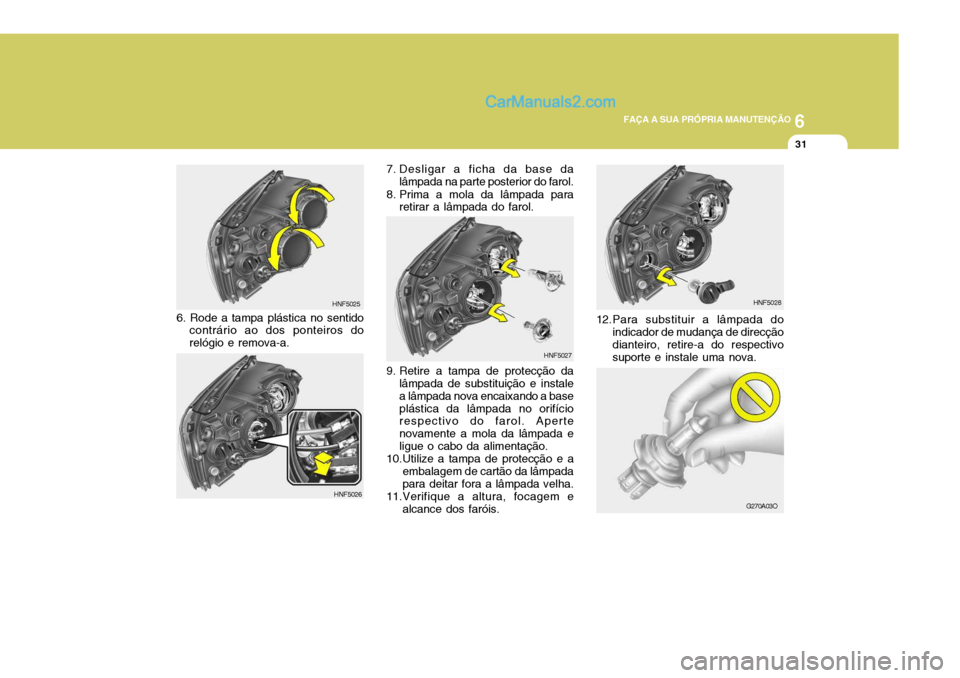

31
HNF5027
9. Retire a tampa de protecção da lâmpada de substituição e instale a lâmpada nova encaixando a baseplástica da lâmpada no orifício respectivo do farol. Aperte novamente a mola da lâmpada eligue o cabo da alimentação.
10.Utilize a tampa de protecção e a
embalagem de cartão da lâmpadapara deitar fora a lâmpada velha.
11.Verifique a altura, focagem e alcance dos faróis. 12.Para substituir a lâmpada do
indicador de mudança de direcção dianteiro, retire-a do respectivo suporte e instale uma nova. HNF5028
G270A03O
HNF5025
6. Rode a tampa plástica no sentido contrário ao dos ponteiros do relógio e remova-a.
HNF50267. Desligar a ficha da base da
lâmpada na parte posterior do farol.
8. Prima a mola da lâmpada para retirar a lâmpada do farol.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO

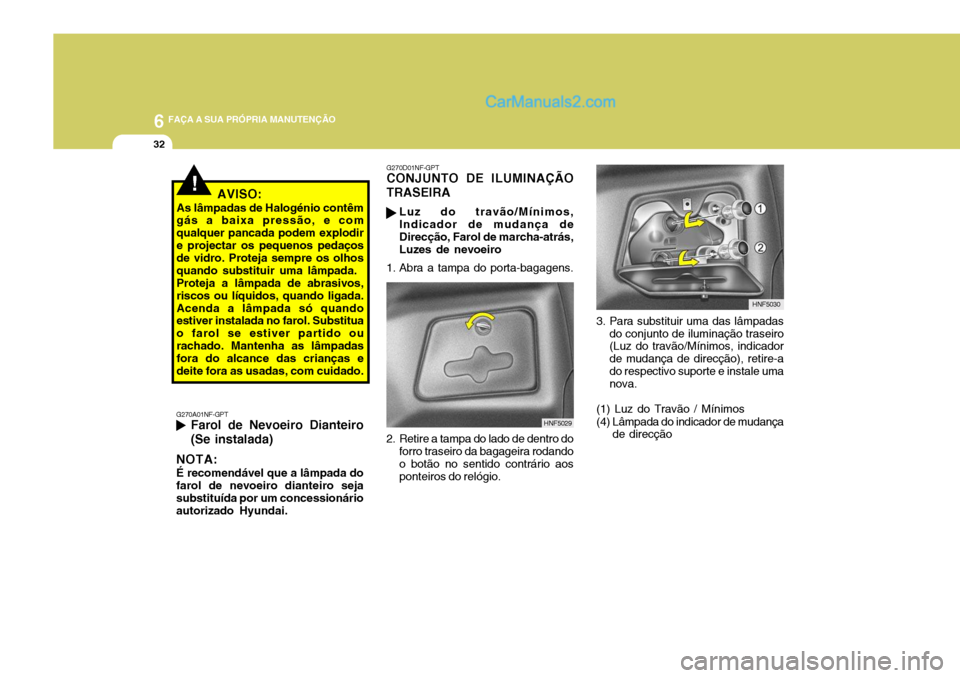

32
!AVISO:
As lâmpadas de Halogénio contêm gás a baixa pressão, e com qualquer pancada podem explodire projectar os pequenos pedaços de vidro. Proteja sempre os olhos quando substituir uma lâmpada.Proteja a lâmpada de abrasivos,riscos ou líquidos, quando ligada.Acenda a lâmpada só quando estiver instalada no farol. Substitua o farol se estiver partido ourachado. Mantenha as lâmpadas fora do alcance das crianças e deite fora as usadas, com cuidado.
3. Para substituir uma das lâmpadas do conjunto de iluminação traseiro (Luz do travão/Mínimos, indicador de mudança de direcção), retire-a do respectivo suporte e instale uma nova.
(1) Luz do Travão / Mínimos
(4) Lâmpada do indicador de mudança de direcção HNF5030
G270D01NF-GPT
CONJUNTO DE ILUMINAÇÃO TRASEIRA
Luz do travão/Mínimos, Indicador de mudança de Direcção, Farol de marcha-atrás, Luzes de nevoeiro
1. Abra a tampa do porta-bagagens.
2. Retire a tampa do lado de dentro do forro traseiro da bagageira rodando o botão no sentido contrário aos ponteiros do relógio. HNF5029
G270A01NF-GPT
Farol de Nevoeiro Dianteiro (Se instalada)
NOTA: É recomendável que a lâmpada do farol de nevoeiro dianteiro seja substituída por um concessionário autorizado Hyundai.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO

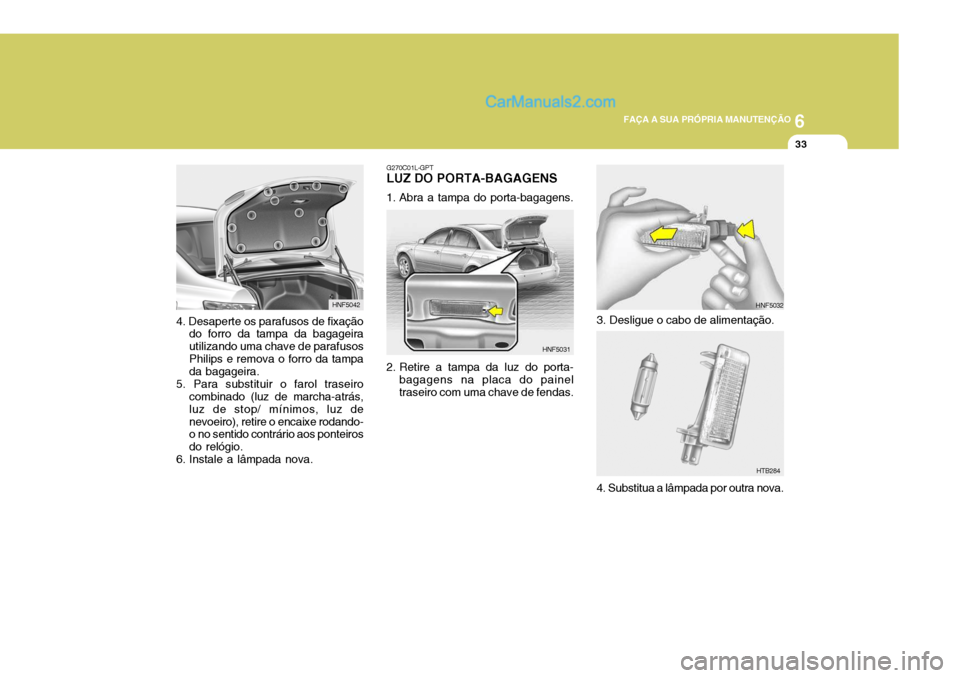

33
G270C01L-GPT
LUZ DO PORTA-BAGAGENS
1. Abra a tampa do porta-bagagens.
2. Retire a tampa da luz do porta-
bagagens na placa do painel traseiro com uma chave de fendas. HNF5031
HNF5032
3. Desligue o cabo de alimentação.
HTB284
HNF5042
4. Desaperte os parafusos de fixação do forro da tampa da bagageira utilizando uma chave de parafusos Philips e remova o forro da tampa da bagageira.
5. Para substituir o farol traseiro combinado (luz de marcha-atrás,luz de stop/ mínimos, luz denevoeiro), retire o encaixe rodando- o no sentido contrário aos ponteiros do relógio.
6. Instale a lâmpada nova.
4. Substitua a lâmpada por outra nova.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO

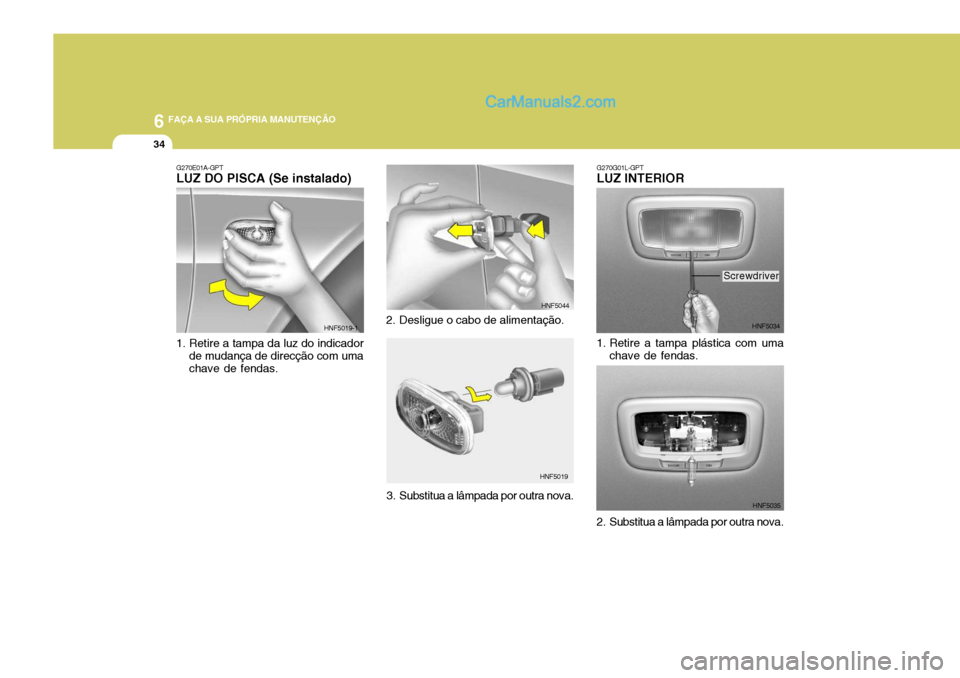

34
G270E01A-GPT LUZ DO PISCA (Se instalado)
1. Retire a tampa da luz do indicador
de mudança de direcção com uma chave de fendas. HNF5019-1
2. Desligue o cabo de alimentação.
HNF5044
HNF5019
3. Substitua a lâmpada por outra nova.
G270G01L-GPT
LUZ INTERIOR
HNF5034
1. Retire a tampa plástica com uma chave de fendas.
HNF5035
Screwdriver
2. Substitua a lâmpada por outra nova.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO

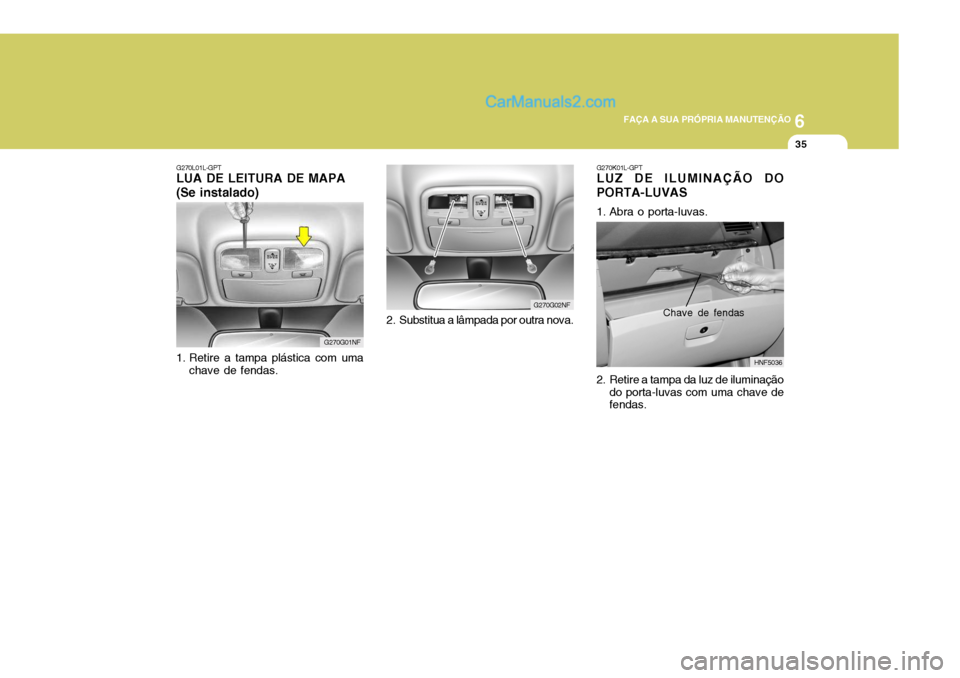

35
G270K01L-GPT LUZ DE ILUMINAÇÃO DO PORTA-LUVAS
1. Abra o porta-luvas.
2. Retire a tampa da luz de iluminação
do porta-luvas com uma chave de fendas. HNF5036
Chave de fendas
G270G01NF
G270G02NF
G270L01L-GPT
LUA DE LEITURA DE MAPA (Se instalado)
1. Retire a tampa plástica com uma
chave de fendas. 2. Substitua a lâmpada por outra nova.

6 FAÇA A SUA PRÓPRIA MANUTENÇÃO

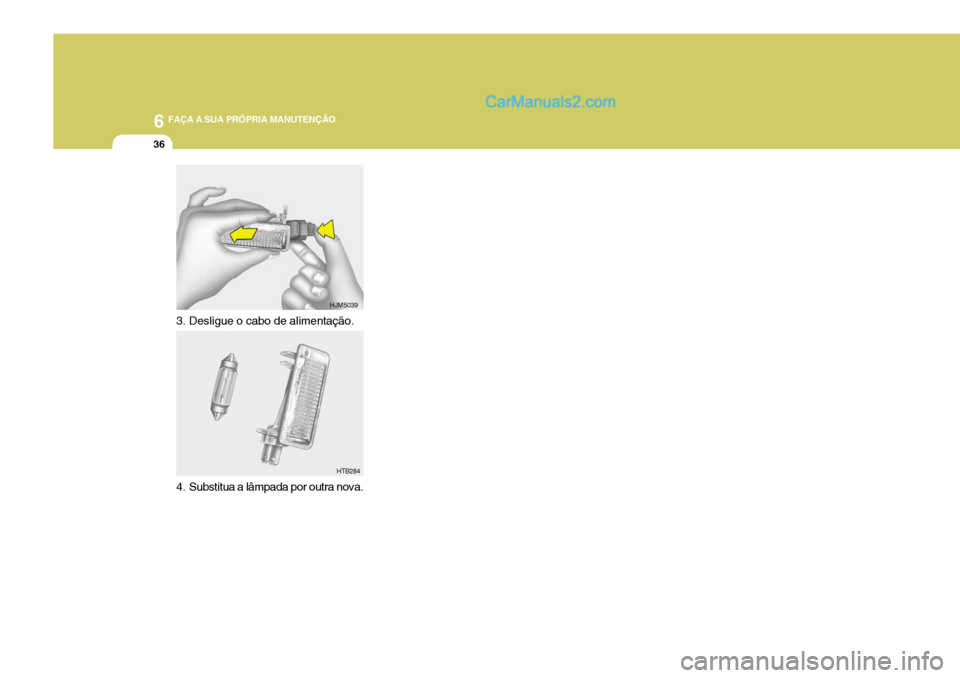

36
HJM5039
HTB284
3. Desligue o cabo de alimentação.
4. Substitua a lâmpada por outra nova.

6
FAÇA A SUA PRÓPRIA MANUTENÇÃO
37
Tipo de tomada P x 26dP14, 5s
BA15s
W2.1 x 9.5d
SV8, 5-8
W2.1 x 9.5d
GE881
W2.1 x 9.5d W2.1 x 4.6d Tipo de tomada
W2.1 x 9.5d BA15dBA15s
SV8, 5-8 BA15s
W2.1 x 9.5d W2.1 x 9.5dPOTENCIA DAS LAMPADAS
G280A01NF-GPT
G280A01NF
Descrição
Terceira lâmpada de stop (Se instalado) Luz de travão/Mínimos Luzes traseiras de nevoeiro (Se instalados) Lâmpada da bagageira Indicador de direcção traseiro Luz de marcha atrás Iluminação da chapa de matricula
Descrição
Lâmpada do farol frontal Indicador de direcção dianteiro
Luz de mapa (Se instalado)
Lâmpada interiorFarolim dianteiro Faróis de nevoeiro dianteiro (Se instalado)
Lâmpada do pisca lateral (Se instalado)
Lampada aviso porta aberta
N°
1 2 3 4 5 6 7 8 N°
9
10 11 12 13 14 15
Watts
55 55 21 10 105
27 55
máximos médios
Watts
16
21/5 21
5
21 16 5
