2006 Hyundai Sonata Manual do proprietário (in Portuguese)

1CARACTERÍSTICAS DO SEU HYUNDAI
120
Para uso normal do aquecimento, ponha o comando de entrada de ar na posição"
" e o comando de passagem de ar
na posição "
".
Para aquecimento rápido, o comando de entrada de ar deve estar entre a posição "
".
Se os vidros embaciarem, ponha o comando do fluxo de ar na posi-ção "Def
". (O ar condicionado liga-se
automaticamente e muda para o modo "Fresco".) Para dar o máximo de calor, ponha o comando de temperatura em "Quente".
B670C02Y-APT Comando de entrada de ar Este comando é usado para seleccionar ar fresco exterior ou, recirculação de ar interior.
Fresco
Recirculado
Com a modalidade de ar "
"
seleccionada, o ar exterior entra no veículo e é aquecido ou arrefecido, conforme as outras funçõesseleccionadas. Com a modalidade de ar "
"
seleccionada, o ar interior circula no veículo, através do sistema e é aquecido ou arrefecido, conforme as outras funções seleccionadas. NOTA: Ter em atenção que quando o sistema de ventilação é usado durante muito tempo na modalidade de "
",
aumentará o embaciamento dos vidros e o ar do compartimento dos passageiros ficará velho (usado). Emcomplemento, o uso prolongado do ar condicionado na modalidade de "
", pode resultar em que o ar do
compartimento dos passageiros fique excessivamente seco.
HNF2127
COMANDOS DO AQUECIMENTO
B690A02S-APT
B690A01NF

1
CARACTERÍSTICAS DO SEU HYUNDAI

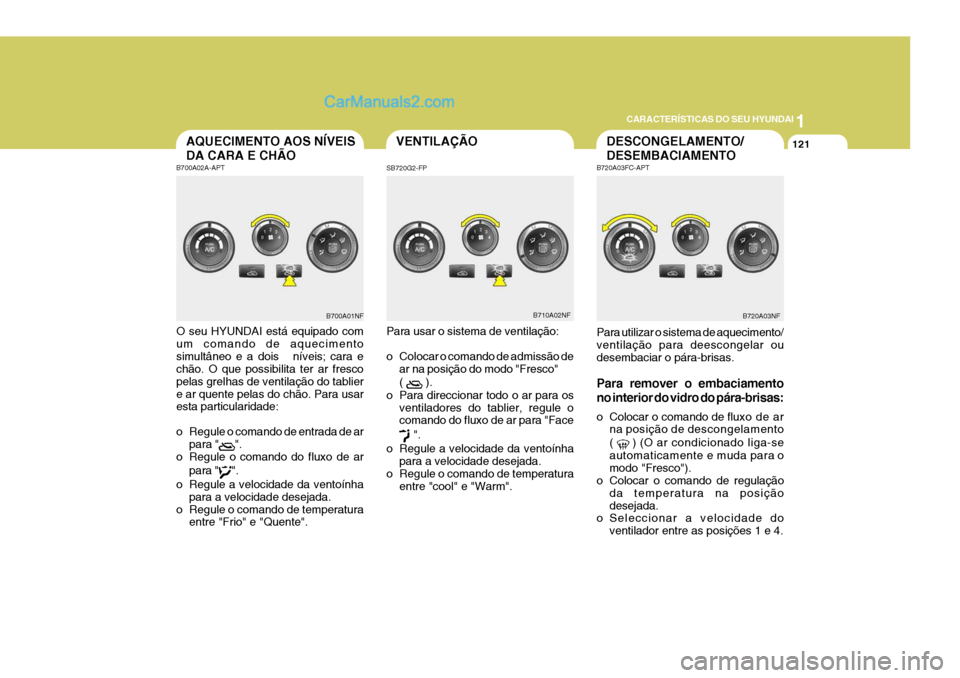

121VENTILAÇÃO
SB720G2-FP Para usar o sistema de ventilação:
o Colocar o comando de admissão de ar na posição do modo "Fresco" (
).
o Para direccionar todo o ar para os ventiladores do tablier, regule o comando do fluxo de ar para "Face
".
o Regule a velocidade da ventoínha para a velocidade desejada.
o Regule o comando de temperatura
entre "cool" e "Warm".
B700A02A-APTAQUECIMENTO AOS NÍVEIS DA CARA E CHÃO
DESCONGELAMENTO/ DESEMBACIAMENTO
B720A03FC-APT Para utilizar o sistema de aquecimento/ ventilação para deescongelar ou desembaciar o pára-brisas. Para remover o embaciamento no interior do vidro do pára-brisas:
o Colocar o comando de fluxo de ar
na posição de descongelamento (
) (O ar condicionado liga-se
automaticamente e muda para o modo "Fresco").
o Colocar o comando de regulação
da temperatura na posiçãodesejada.
o Seleccionar a velocidade do
ventilador entre as posições 1 e 4. B720A03NF
O seu HYUNDAI está equipado comum comando de aquecimentosimultâneo e a dois níveis; cara e chão. O que possibilita ter ar fresco pelas grelhas de ventilação do tabliere ar quente pelas do chão. Para usar esta particularidade:
o Regule o comando de entrada de ar para "".
o Regule o comando do fluxo de ar
para "
".
o Regule a velocidade da ventoínha para a velocidade desejada.
o Regule o comando de temperatura entre "Frio" e "Quente". B700A01NF
B710A02NF

1CARACTERÍSTICAS DO SEU HYUNDAI
122

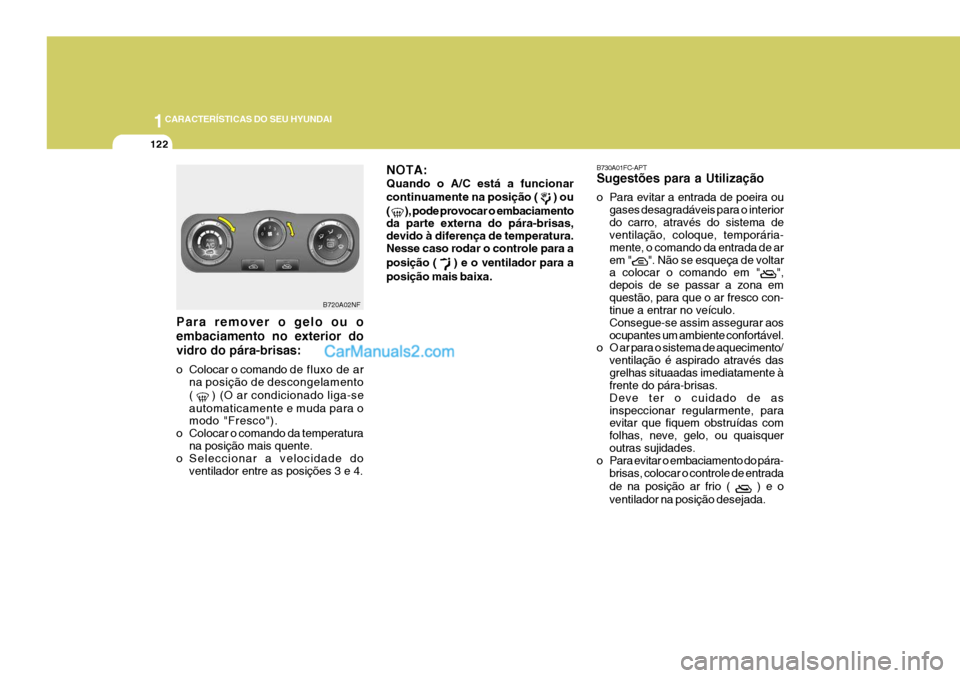

Para remover o gelo ou o embaciamento no exterior dovidro do pára-brisas:
o Colocar o comando de
fluxo de ar
na posição de descongelamento (
) (O ar condicionado liga-se
automaticamente e muda para o modo "Fresco").
o Colocar o comando da temperatura
na posição mais quente.
o Seleccionar a velocidade do
ventilador entre as posições 3 e 4. B720A02NF
NOTA: Quando o A/C está a funcionar continuamente na posição (
) ou
(
), pode provocar o embaciamento
da parte externa do pára-brisas, devido à diferença de temperatura.Nesse caso rodar o controle para a posição (
) e o ventilador para a
posição mais baixa. B730A01FC-APT Sugestões para a Utilização
o Para evitar a entrada de poeira ou
gases desagradáveis para o interior do carro, através do sistema de ventilação, coloque, temporária- mente, o comando da entrada de arem "". Não se esqueça de voltar
a colocar o comando em "
",
depois de se passar a zona em questão, para que o ar fresco con- tinue a entrar no veículo. Consegue-se assim assegurar aosocupantes um ambiente confortável.
o O ar para o sistema de aquecimento/
ventilação é aspirado através dasgrelhas situaadas imediatamente à frente do pára-brisas. Deve ter o cuidado de asinspeccionar regularmente, para evitar que fiquem obstruídas com folhas, neve, gelo, ou quaisqueroutras sujidades.
o Para evitar o embaciamento do pára-
brisas, colocar o controle de entrada de na posição ar frio (
) e o
ventilador na posição desejada.

1
CARACTERÍSTICAS DO SEU HYUNDAI

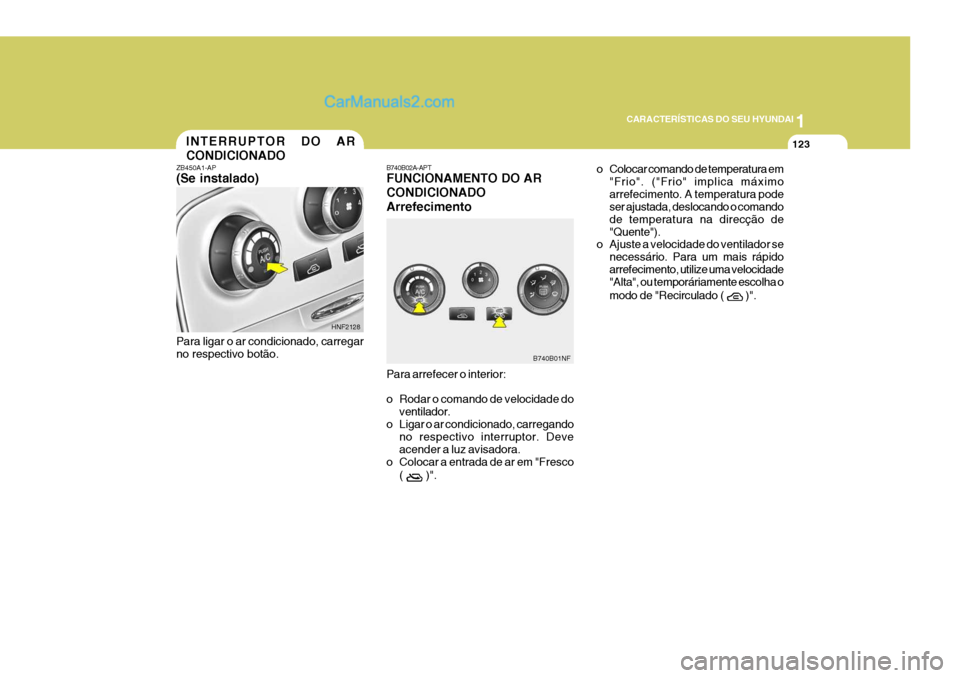

123INTERRUPTOR DO AR CONDICIONADO
B740B02A-APT FUNCIONAMENTO DO AR CONDICIONADOArrefecimento Para arrefecer o interior:
o Rodar o comando de velocidade do
ventilador.
o Ligar o ar condicionado, carregando no respectivo interruptor. Deve acender a luz avisadora.
o Colocar a entrada de ar em "Fresco
(
)".
ZB450A1-AP (Se instalado)
HNF2128 B740B01NFo Colocar comando de temperatura em
"Frio". ("Frio" implica máximo arrefecimento. A temperatura pode ser ajustada, deslocando o comando de temperatura na direcção de"Quente").
o Ajuste a velocidade do ventilador se
necessário. Para um mais rápidoarrefecimento, utilize uma velocidade
"Alta", ou temporáriamente escolha o
modo de "Recirculado (
)".
Para ligar o ar condicionado, carregar no respectivo botão.

1CARACTERÍSTICAS DO SEU HYUNDAI
124

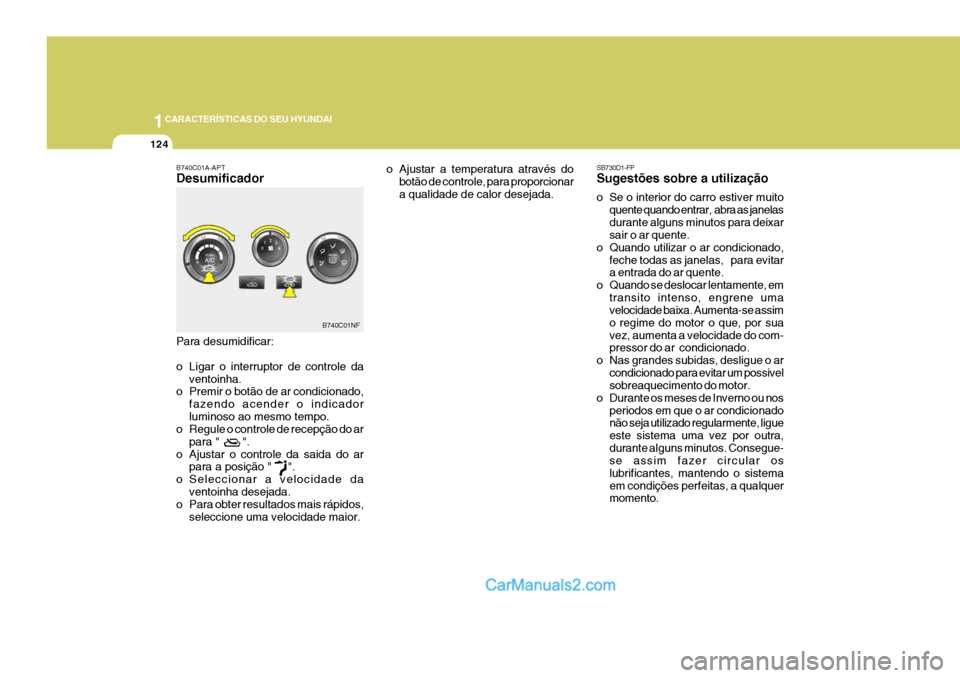

B740C01A-APT Desumificador
Para desumidificar:
o Ligar o interruptor de controle da
ventoinha.
o Premir o botão de ar condicionado,
fazendo acender o indicador luminoso ao mesmo tempo.
o Regule o controle de recepção do ar
para " ".
o Ajustar o controle da saida do ar para a posição " ".
o Seleccionar a velocidade da
ventoinha desejada.
o Para obter resultados mais rápidos,
seleccione uma velocidade maior. B740C01NF
o Ajustar a temperatura através do
botão de controle, para proporcionara qualidade de calor desejada. SB730D1-FP Sugestões sobre a utilização
o Se o interior do carro estiver muito
quente quando entrar, abra as janelas durante alguns minutos para deixar sair o ar quente.
o Quando utilizar o ar condicionado, feche todas as janelas, para evitara entrada do ar quente.
o Quando se deslocar lentamente, em transito intenso, engrene umavelocidade baixa. Aumenta-se assim o regime do motor o que, por suavez, aumenta a velocidade do com- pressor do ar condicionado.
o Nas grandes subidas, desligue o ar condicionado para evitar um possivelsobreaquecimento do motor.
o Durante os meses de Inverno ou nos periodos em que o ar condicionadonão seja utilizado regularmente, ligue este sistema uma vez por outra,durante alguns minutos. Consegue- se assim fazer circular os lubrificantes, mantendo o sistemaem condições perfeitas, a qualquer momento.

1
CARACTERÍSTICAS DO SEU HYUNDAI

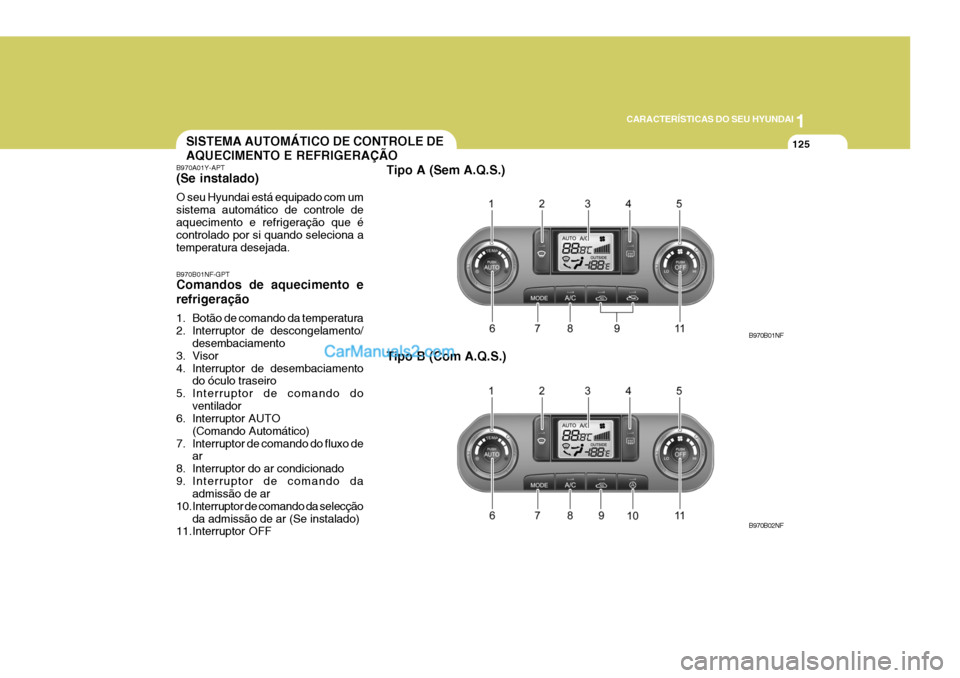

125SISTEMA AUTOMÁTICO DE CONTROLE DE AQUECIMENTO E REFRIGERAÇÃO
B970A01Y-APT (Se instalado) O seu Hyundai está equipado com um sistema automático de controle deaquecimento e refrigeração que é controlado por si quando seleciona a temperatura desejada. B970B01NF-GPT Comandos de aquecimento e refrigeração
1. Botão de comando da temperatura
2. Interruptor de descongelamento/
desembaciamento
3. Visor
4. Interruptor de desembaciamento do óculo traseiro
5. Interruptor de comando do ventilador
6. Interruptor AUTO
(Comando Automático)
7. Interruptor de comando do fluxo de ar
8. Interruptor do ar condicionado
9. Interruptor de comando da admissão de ar
10.Interruptor de comando da selecção da admissão de ar (Se instalado)
11.Interruptor OFF Tipo B (Com A.Q.S.)
B970B01NF B970B02NF
Tipo A (Sem A.Q.S.)

1CARACTERÍSTICAS DO SEU HYUNDAI
126

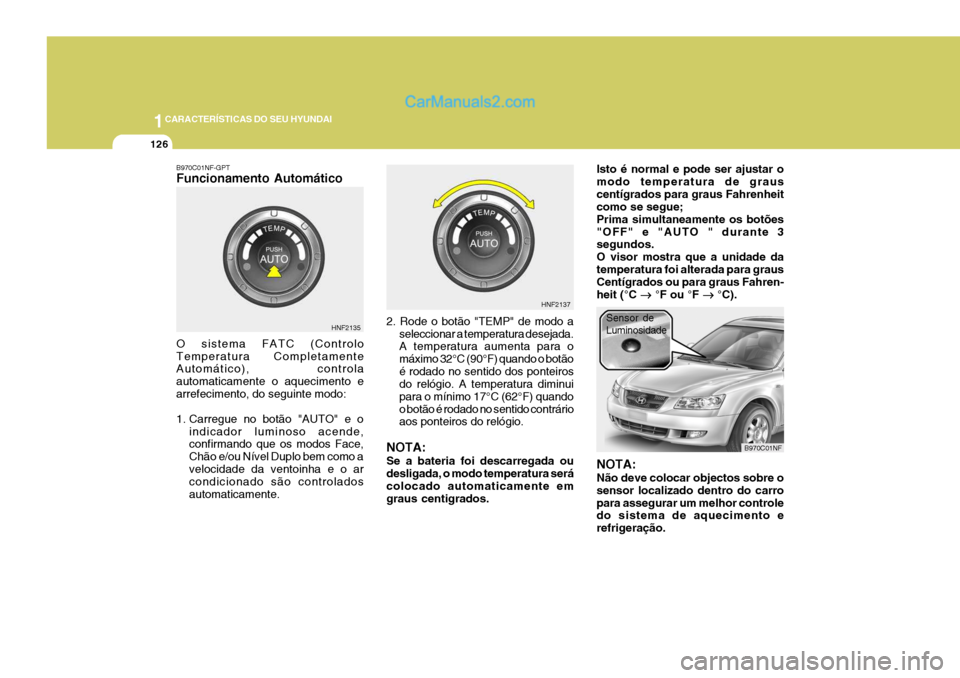

B970C01NF-GPT Funcionamento Automático O sistema FATC (Controlo Temperatura Completamente Automático), controla automaticamente o aquecimento earrefecimento, do seguinte modo:
1. Carregue no botão "AUTO" e o
indicador luminoso acende, confirmando que os modos Face, Chão e/ou Nível Duplo bem como avelocidade da ventoinha e o ar condicionado são controlados automaticamente. 2. Rode o botão "TEMP" de modo a
seleccionar a temperatura desejada. A temperatura aumenta para o máximo 32°C (90°F) quando o botãoé rodado no sentido dos ponteiros do relógio. A temperatura diminui para o mínimo 17°C (62°F) quandoo botão é rodado no sentido contrário aos ponteiros do relógio.
NOTA: Se a bateria foi descarregada ou desligada, o modo temperatura será colocado automaticamente emgraus centigrados. Isto é normal e pode ser ajustar omodo temperatura de grauscentígrados para graus Fahrenheit como se segue; Prima simultaneamente os botões"OFF" e "AUTO " durante 3 segundos. O visor mostra que a unidade datemperatura foi alterada para graus Centígrados ou para graus Fahren- heit (°C


°F ou °F


°C).
HNF2135 HNF2137
B970C01NF
Sensor de Luminosidade
NOTA: Não deve colocar objectos sobre o sensor localizado dentro do carropara assegurar um melhor controle do sistema de aquecimento e refrigeração.

1
CARACTERÍSTICAS DO SEU HYUNDAI
127

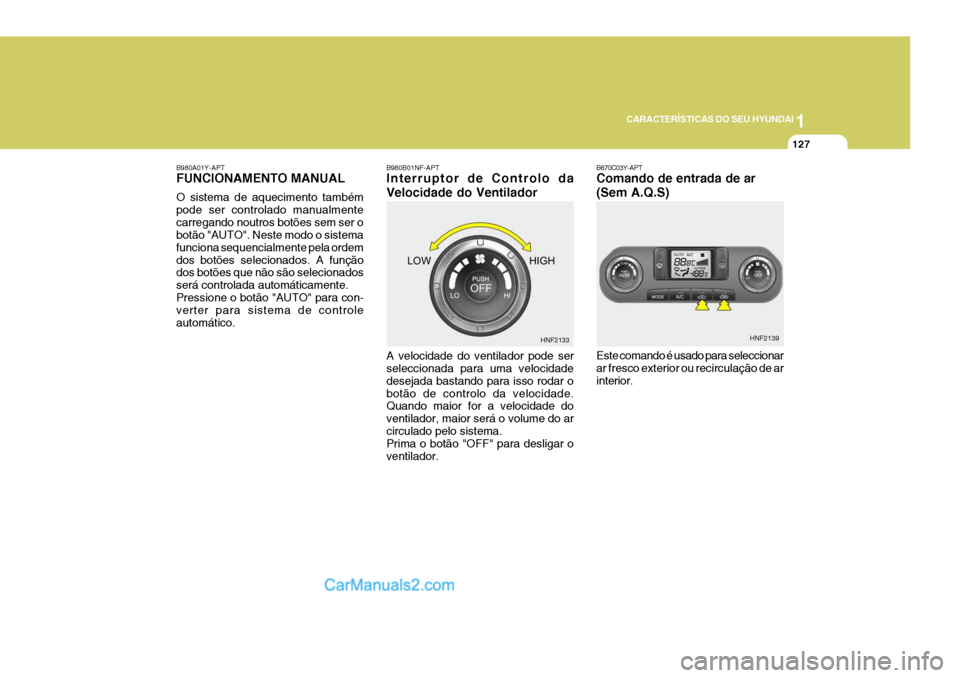

B980B01NF-APT Interruptor de Controlo da Velocidade do Ventilador A velocidade do ventilador pode ser seleccionada para uma velocidade desejada bastando para isso rodar obotão de controlo da velocidade. Quando maior for a velocidade do ventilador, maior será o volume do arcirculado pelo sistema. Prima o botão "OFF" para desligar o ventilador. B670C03Y-APT Comando de entrada de ar (Sem A.Q.S) Este comando é usado para seleccionar ar fresco exterior ou recirculação de arinterior.
HNF2139
HNF2133
B980A01Y-APT FUNCIONAMENTO MANUAL O sistema de aquecimento também pode ser controlado manualmentecarregando noutros botões sem ser o botão "AUTO". Neste modo o sistema funciona sequencialmente pela ordemdos botões selecionados. A função dos botões que não são selecionados será controlada automáticamente.Pressione o botão "AUTO" para con- verter para sistema de controle automático.
