2006 Hyundai Santa Fe Manual del propietario (in Spanish)

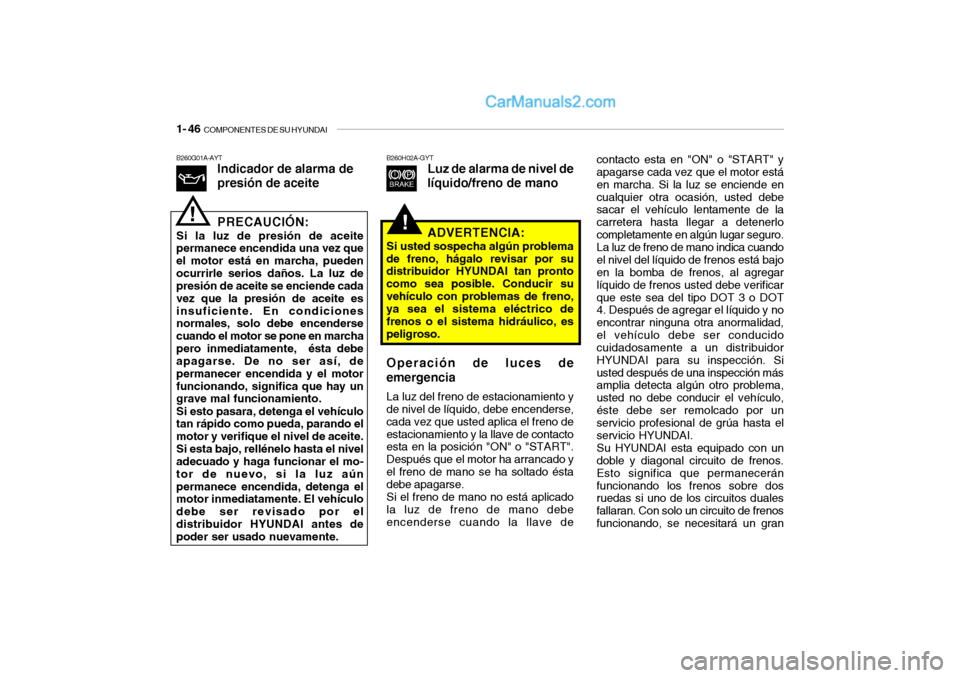

1- 46
COMPONENTES DE SU HYUNDAI
B260G01A-AYT
Indicador de alarma de
presión de aceite
PRECAUCIÓN:
Si la luz de presión de aceite
permanece encendida una vez que
el motor está en marcha, pueden
ocurrirle serios daños. La luz de
presión de aceite se enciende cada
vez que la presión de aceite es
insuficiente. En condiciones
normales, solo debe encenderse
cuando el motor se pone en marcha
pero inmediatamente, ésta debe
apagarse. De no ser así, de
permanecer encendida y el motor
funcionando, significa que hay un
grave mal funcionamiento.
Si esto pasara, detenga el vehículo
tan rápido como pueda, parando el
motor y verifique el nivel de aceite.
Si esta bajo, rellénelo hasta el nivel
adecuado y haga funcionar el mo-
tor de nuevo, si la luz aún
permanece encendida, detenga el
motor inmediatamente. El vehículo
debe ser revisado por el
distribuidor HYUNDAI antes de
poder ser usado nuevamente.
!
B260H02A-GYT
Luz de alarma de nivel de
líquido/freno de mano
ADVERTENCIA:
Si usted sospecha algún problema
de freno, hágalo revisar por su
distribuidor HYUNDAI tan pronto
como sea posible. Conducir su
vehículo con problemas de freno,
ya sea el sistema eléctrico de
frenos o el sistema hidráulico, es
peligroso.Operación de luces de
emergenciaLa luz del freno de estacionamiento y
de nivel de líquido, debe encenderse,
cada vez que usted aplica el freno de
estacionamiento y la llave de contacto
esta en la posición "ON" o "START".
Después que el motor ha arrancado y
el freno de mano se ha soltado ésta
debe apagarse.
Si el freno de mano no está aplicado
la luz de freno de mano debe
encenderse cuando la llave decontacto esta en "ON" o "START" y
apagarse cada vez que el motor está
en marcha. Si la luz se enciende en
cualquier otra ocasión, usted debe
sacar el vehículo lentamente de la
carretera hasta llegar a detenerlo
completamente en algún lugar seguro.
La luz de freno de mano indica cuando
el nivel del líquido de frenos está bajo
en la bomba de frenos, al agregar
líquido de frenos usted debe verificar
que este sea del tipo DOT 3 o DOT
4. Después de agregar el líquido y no
encontrar ninguna otra anormalidad,
el vehículo debe ser conducido
cuidadosamente a un distribuidor
HYUNDAI para su inspección. Si
usted después de una inspección más
amplia detecta algún otro problema,
usted no debe conducir el vehículo,
éste debe ser remolcado por un
servicio profesional de grúa hasta el
servicio HYUNDAI.
Su HYUNDAI esta equipado con un
doble y diagonal circuito de frenos.
Esto significa que permanecerán
funcionando los frenos sobre dos
ruedas si uno de los circuitos duales
fallaran. Con solo un circuito de frenos
funcionando, se necesitará un gran
!

COMPONENTES DE SU HYUNDAI

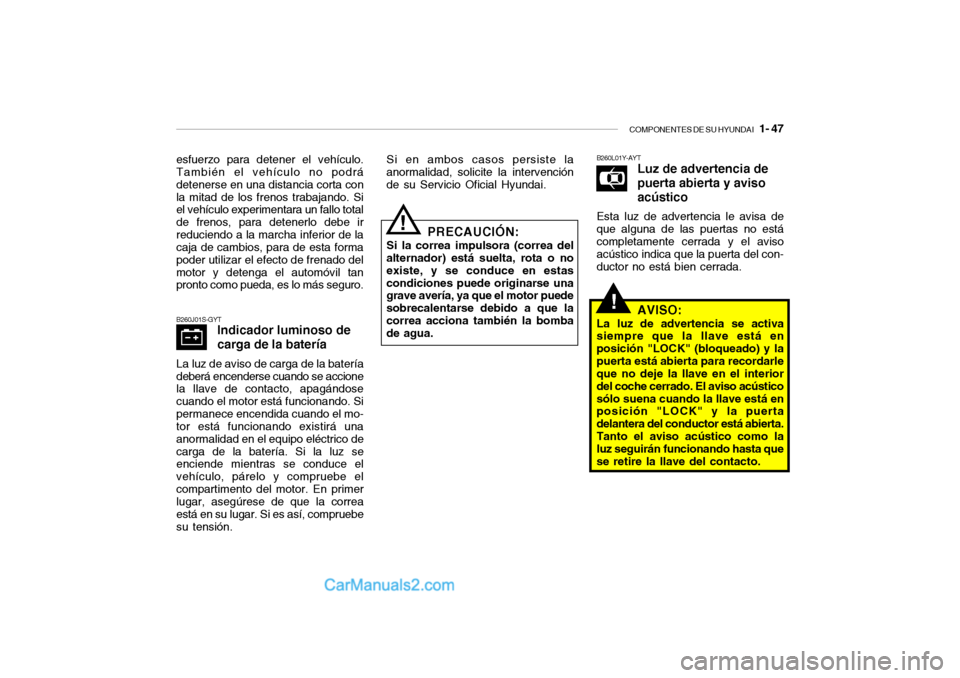

1- 47
B260J01S-GYT
Indicador luminoso de
carga de la batería
La luz de aviso de carga de la batería
deberá encenderse cuando se accione
la llave de contacto, apagándose
cuando el motor está funcionando. Si
permanece encendida cuando el mo-
tor está funcionando existirá una
anormalidad en el equipo eléctrico de
carga de la batería. Si la luz se
enciende mientras se conduce el
vehículo, párelo y compruebe el
compartimento del motor. En primer
lugar, asegúrese de que la correa
está en su lugar. Si es así, compruebe
su tensión.esfuerzo para detener el vehículo.
También el vehículo no podrá
detenerse en una distancia corta con
la mitad de los frenos trabajando. Si
el vehículo experimentara un fallo total
de frenos, para detenerlo debe ir
reduciendo a la marcha inferior de la
caja de cambios, para de esta forma
poder utilizar el efecto de frenado del
motor y detenga el automóvil tan
pronto como pueda, es lo más seguro.Si en ambos casos persiste la
anormalidad, solicite la intervención
de su Servicio Oficial Hyundai.
PRECAUCIÓN:
Si la correa impulsora (correa del
alternador) está suelta, rota o no
existe, y se conduce en estas
condiciones puede originarse una
grave avería, ya que el motor puede
sobrecalentarse debido a que la
correa acciona también la bomba
de agua.
!
B260L01Y-AYT
Luz de advertencia de
puerta abierta y aviso
acústico
Esta luz de advertencia le avisa de
que alguna de las puertas no está
completamente cerrada y el aviso
acústico indica que la puerta del con-
ductor no está bien cerrada.
!
AVISO:
La luz de advertencia se activa
siempre que la llave está en
posición "LOCK" (bloqueado) y la
puerta está abierta para recordarle
que no deje la llave en el interior
del coche cerrado. El aviso acústico
sólo suena cuando la llave está en
posición "LOCK" y la puerta
delantera del conductor está abierta.
Tanto el aviso acústico como la
luz seguirán funcionando hasta que
se retire la llave del contacto.

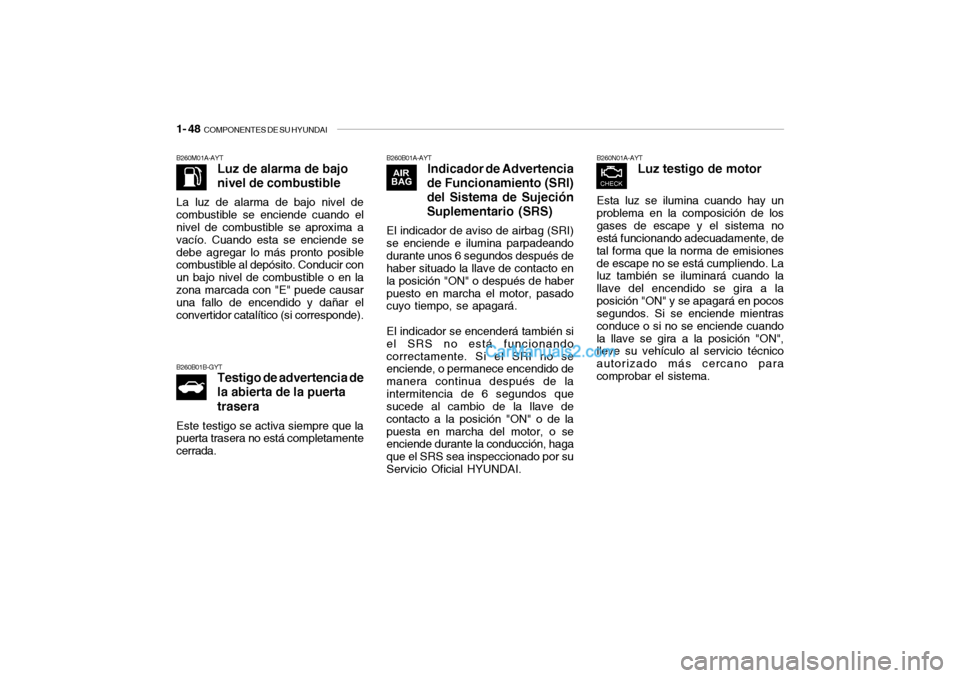

1- 48
COMPONENTES DE SU HYUNDAI
B260M01A-AYT
Luz de alarma de bajo
nivel de combustible
La luz de alarma de bajo nivel de
combustible se enciende cuando el
nivel de combustible se aproxima a
vacío. Cuando esta se enciende se
debe agregar lo más pronto posible
combustible al depósito. Conducir con
un bajo nivel de combustible o en la
zona marcada con "E" puede causar
una fallo de encendido y dañar el
convertidor catalítico (si corresponde).B260B01B-GYT
Testigo de advertencia de
la abierta de la puerta
trasera
Este testigo se activa siempre que la
puerta trasera no está completamente
cerrada.
B260B01A-AYT
Indicador de Advertencia
de Funcionamiento (SRI)
del Sistema de Sujeción
Suplementario (SRS)
El indicador de aviso de airbag (SRI)
se enciende e ilumina parpadeando
durante unos 6 segundos después de
haber situado la llave de contacto en
la posición "ON" o después de haber
puesto en marcha el motor, pasado
cuyo tiempo, se apagará.
El indicador se encenderá también si
el SRS no está funcionando
correctamente. Si el SRI no se
enciende, o permanece encendido de
manera continua después de la
intermitencia de 6 segundos que
sucede al cambio de la llave de
contacto a la posición "ON" o de la
puesta en marcha del motor, o se
enciende durante la conducción, haga
que el SRS sea inspeccionado por su
Servicio Oficial HYUNDAI.
B260N01A-AYT
Luz testigo de motor
Esta luz se ilumina cuando hay un
problema en la composición de los
gases de escape y el sistema no
está funcionando adecuadamente, de
tal forma que la norma de emisiones
de escape no se está cumpliendo. La
luz también se iluminará cuando la
llave del encendido se gira a la
posición "ON" y se apagará en pocos
segundos. Si se enciende mientras
conduce o si no se enciende cuando
la llave se gira a la posición "ON",
lleve su vehículo al servicio técnico
autorizado más cercano para
comprobar el sistema.

COMPONENTES DE SU HYUNDAI

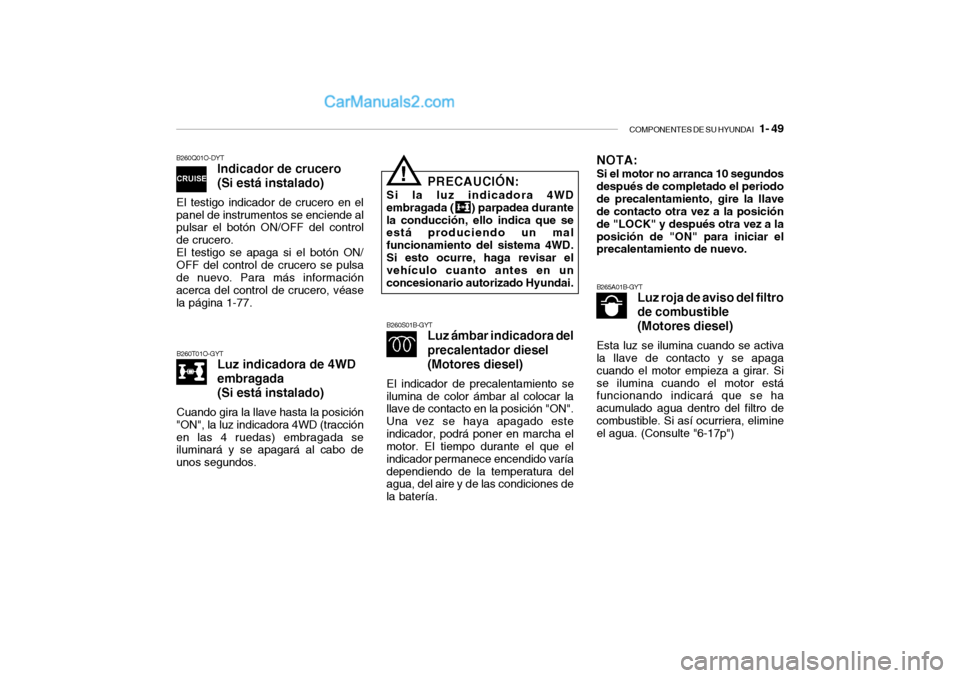

1- 49
B265A01B-GYT
Luz roja de aviso del filtro
de combustible
(Motores diesel)
Esta luz se ilumina cuando se activa
la llave de contacto y se apaga
cuando el motor empieza a girar. Si
se ilumina cuando el motor está
funcionando indicará que se ha
acumulado agua dentro del filtro de
combustible. Si así ocurriera, elimine
el agua. (Consulte "6-17p")NOTA:Si el motor no arranca 10 segundos
después de completado el periodo
de precalentamiento, gire la llave
de contacto otra vez a la posición
de "LOCK" y después otra vez a la
posición de "ON" para iniciar el
precalentamiento de nuevo.
B260Q01O-DYT
Indicador de crucero
(Si está instalado)
El testigo indicador de crucero en el
panel de instrumentos se enciende al
pulsar el botón ON/OFF del control
de crucero.
El testigo se apaga si el botón ON/
OFF del control de crucero se pulsa
de nuevo. Para más información
acerca del control de crucero, véase
la página 1-77.B260T01O-GYT
Luz indicadora de 4WD
embragada
(Si está instalado)
Cuando gira la llave hasta la posición
"ON", la luz indicadora 4WD (tracción
en las 4 ruedas) embragada se
iluminará y se apagará al cabo de
unos segundos.
B260S01B-GYT
Luz ámbar indicadora del
precalentador diesel
(Motores diesel)
El indicador de precalentamiento se
ilumina de color ámbar al colocar la
llave de contacto en la posición "ON".
Una vez se haya apagado este
indicador, podrá poner en marcha el
motor. El tiempo durante el que el
indicador permanece encendido varía
dependiendo de la temperatura del
agua, del aire y de las condiciones de
la batería.
PRECAUCIÓN:
Si la luz indicadora 4WD
embragada ( ) parpadea durante
la conducción, ello indica que se
está produciendo un mal
funcionamiento del sistema 4WD.
Si esto ocurre, haga revisar el
vehículo cuanto antes en un
concesionario autorizado Hyundai.
!

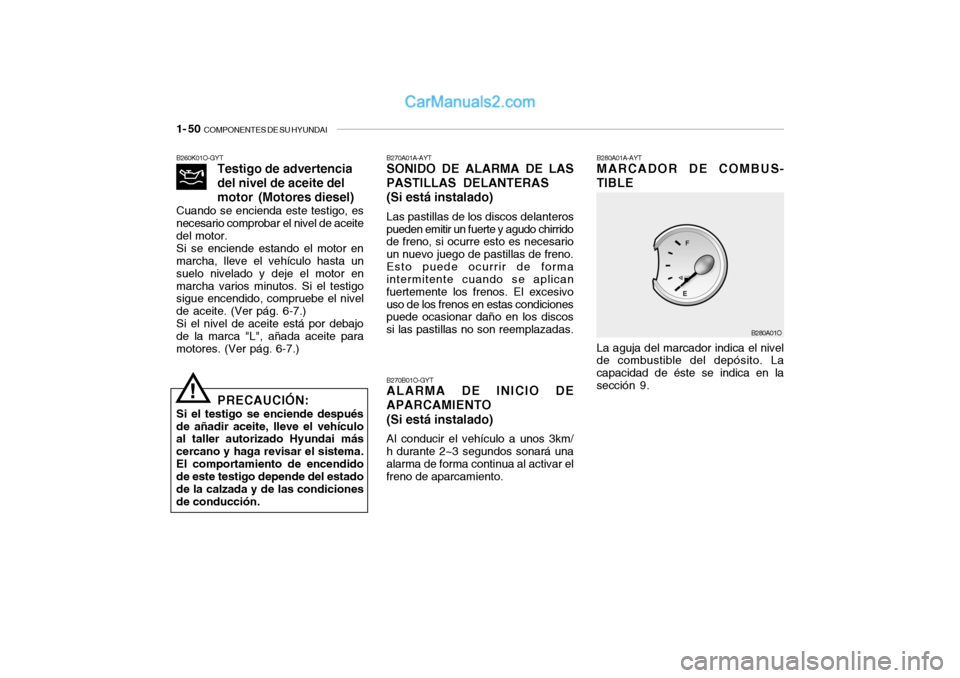

1- 50
COMPONENTES DE SU HYUNDAI
B260K01O-GYT
Testigo de advertencia
del nivel de aceite del
motor(Motores diesel)
Cuando se encienda este testigo, es
necesario comprobar el nivel de aceite
del motor.
Si se enciende estando el motor en
marcha, lleve el vehículo hasta un
suelo nivelado y deje el motor en
marcha varios minutos. Si el testigo
sigue encendido, compruebe el nivel
de aceite. (Ver pág. 6-7.)
Si el nivel de aceite está por debajo
de la marca "L", añada aceite para
motores. (Ver pág. 6-7.)
B270A01A-AYTSONIDO DE ALARMA DE LAS
PASTILLAS DELANTERAS
(Si está instalado)Las pastillas de los discos delanteros
pueden emitir un fuerte y agudo chirrido
de freno, si ocurre esto es necesario
un nuevo juego de pastillas de freno.
Esto puede ocurrir de forma
intermitente cuando se aplican
fuertemente los frenos. El excesivo
uso de los frenos en estas condiciones
puede ocasionar daño en los discos
si las pastillas no son reemplazadas.
PRECAUCIÓN:
Si el testigo se enciende después
de añadir aceite, lleve el vehículo
al taller autorizado Hyundai más
cercano y haga revisar el sistema.
El comportamiento de encendido
de este testigo depende del estado
de la calzada y de las condiciones
de conducción.
B270B01O-GYTALARMA DE INICIO DE
APARCAMIENTO
(Si está instalado)Al conducir el vehículo a unos 3km/
h durante 2~3 segundos sonará una
alarma de forma continua al activar el
freno de aparcamiento.
B280A01A-AYTMARCADOR DE COMBUS-
TIBLELa aguja del marcador indica el nivel
de combustible del depósito. La
capacidad de éste se indica en la
sección 9.
B280A01O
!

COMPONENTES DE SU HYUNDAI
1- 51
!
B290A02A-AYTINDICADOR DE
TEMPERATURA
DE LÍQUIDO REFRIGERANTE
ADVERTENCIA:Nunca retire la tapa del radiador
cuando el motor esté caliente. El
refrigerante mantiene siempre cierta
presión y puede saltar y causar
graves quemaduras. Espere hasta
que el líquido se enfríe para
destapar el radiador.La aguja del indicador de temperatura
del líquido refrigerante deberá
permanecer en la zona normal. Si se
mueve a la zona señalada con "H"
(caliente) del indicador, desvíese a la
derecha, deténgase y pare el motor
tan pronto como se posible. Si
sospecha que existe un problema en
su sistema de refrigeración, haga que
sea inspeccionado urgentemente por
su Servicio Oficial Hyundai.
B300A01Y-GYTVELOCÍMETROEl velocímetro de su automóvil
estácalibrado y muestra la velocidad
en kilómetros o millas por hora.
B290A01OB300A02O

1- 52
COMPONENTES DE SU HYUNDAI
B300A04O-3
B300A03O
Interruptor de Reajuste

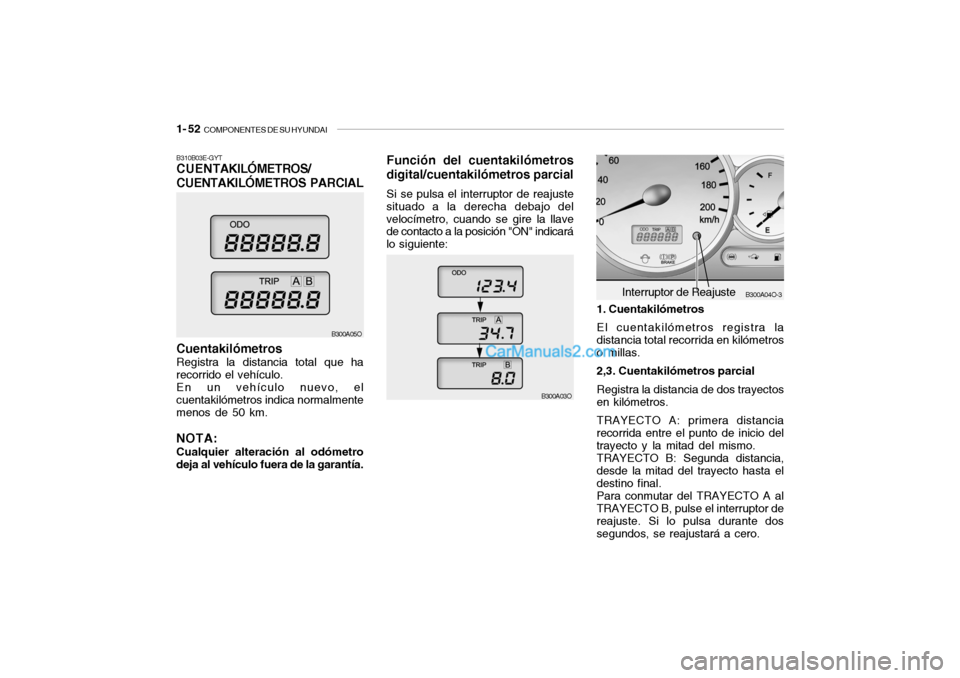

B310B03E-GYTCUENTAKILÓMETROS/
CUENTAKILÓMETROS PARCIAL
CuentakilómetrosRegistra la distancia total que ha
recorrido el vehículo.
En un vehículo nuevo, el
cuentakilómetros indica normalmente
menos de 50 km.NOTA:Cualquier alteración al odómetro
deja al vehículo fuera de la garantía.1. Cuentakilómetros
El cuentakilómetros registra la
distancia total recorrida en kilómetros
o millas.
2,3. Cuentakilómetros parcial
Registra la distancia de dos trayectos
en kilómetros.
TRAYECTO A: primera distancia
recorrida entre el punto de inicio del
trayecto y la mitad del mismo.
TRAYECTO B: Segunda distancia,
desde la mitad del trayecto hasta el
destino final.
Para conmutar del TRAYECTO A al
TRAYECTO B, pulse el interruptor de
reajuste. Si lo pulsa durante dos
segundos, se reajustará a cero.
B300A05O
Función del cuentakilómetros
digital/cuentakilómetros parcialSi se pulsa el interruptor de reajuste
situado a la derecha debajo del
velocímetro, cuando se gire la llave
de contacto a la posición "ON" indicará
lo siguiente:

COMPONENTES DE SU HYUNDAI
1- 53

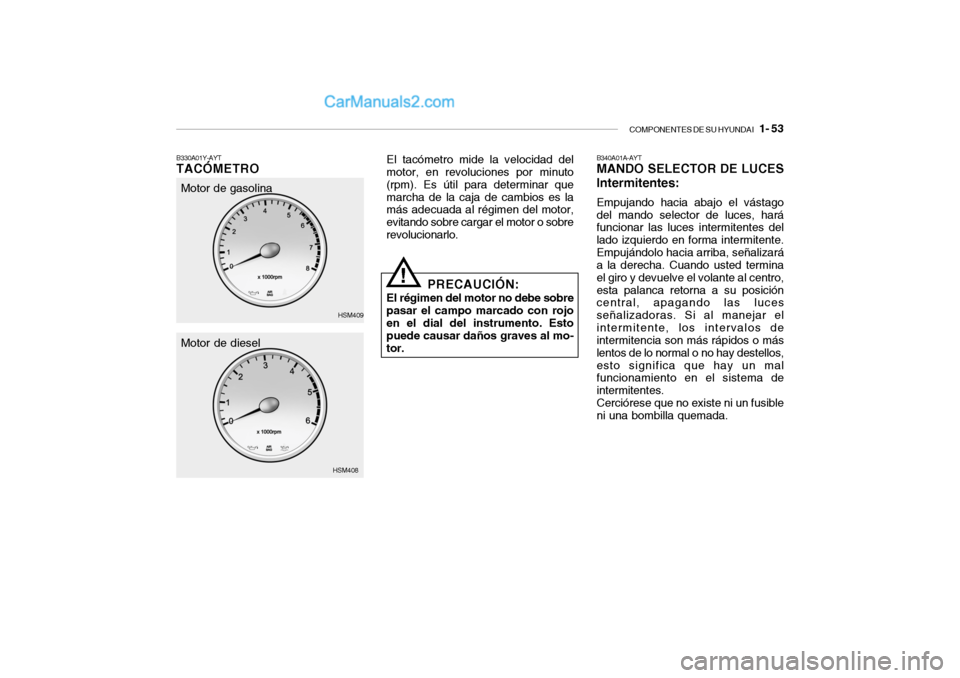

B330A01Y-AYTTACÓMETRO
El tacómetro mide la velocidad del
motor, en revoluciones por minuto
(rpm). Es útil para determinar que
marcha de la caja de cambios es la
más adecuada al régimen del motor,
evitando sobre cargar el motor o sobre
revolucionarlo.
PRECAUCIÓN:
El régimen del motor no debe sobre
pasar el campo marcado con rojo
en el dial del instrumento. Esto
puede causar daños graves al mo-
tor.
!
Motor de gasolina
HSM409
HSM408
Motor de diesel
B340A01A-AYTMANDO SELECTOR DE LUCES
Intermitentes:Empujando hacia abajo el vástago
del mando selector de luces, hará
funcionar las luces intermitentes del
lado izquierdo en forma intermitente.
Empujándolo hacia arriba, señalizará
a la derecha. Cuando usted termina
el giro y devuelve el volante al centro,
esta palanca retorna a su posición
central, apagando las luces
señalizadoras. Si al manejar el
intermitente, los intervalos de
intermitencia son más rápidos o más
lentos de lo normal o no hay destellos,
esto significa que hay un mal
funcionamiento en el sistema de
intermitentes.
Cerciórese que no existe ni un fusible
ni una bombilla quemada.
