2006 Hyundai Santa Fe Manual del propietario (in Spanish)

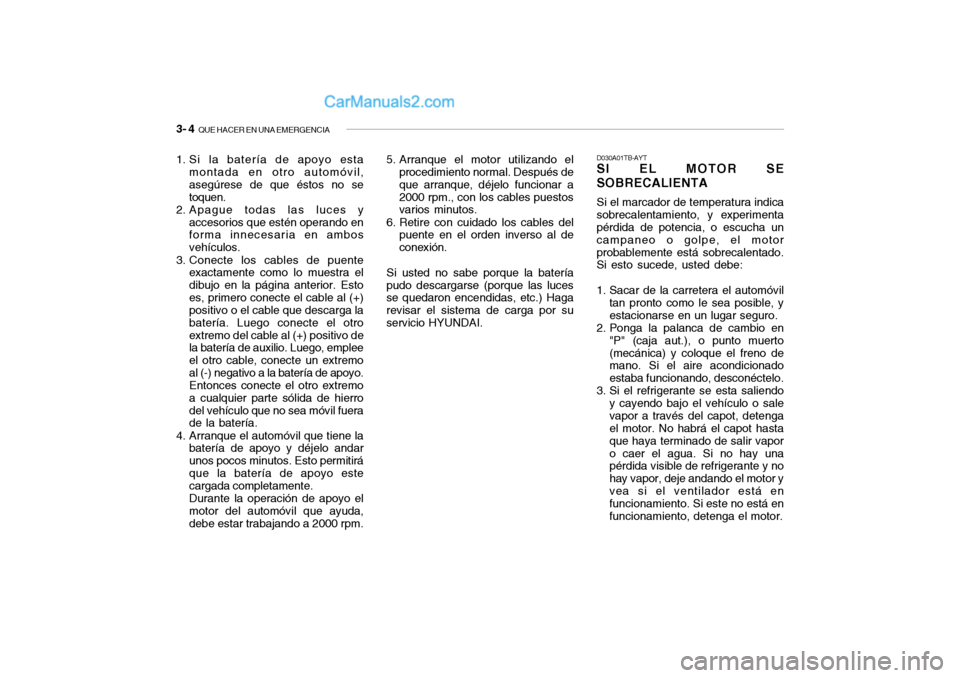

3- 4
QUE HACER EN UNA EMERGENCIA
D030A01TB-AYTSI EL MOTOR SE
SOBRECALIENTASi el marcador de temperatura indica
sobrecalentamiento, y experimenta
pérdida de potencia, o escucha un
campaneo o golpe, el motor
probablemente está sobrecalentado.
Si esto sucede, usted debe:
1. Sacar de la carretera el automóvil
tan pronto como le sea posible, y
estacionarse en un lugar seguro.
2. Ponga la palanca de cambio en
"P" (caja aut.), o punto muerto
(mecánica) y coloque el freno de
mano. Si el aire acondicionado
estaba funcionando, desconéctelo.
3. Si el refrigerante se esta saliendo
y cayendo bajo el vehículo o sale
vapor a través del capot, detenga
el motor. No habrá el capot hasta
que haya terminado de salir vapor
o caer el agua. Si no hay una
pérdida visible de refrigerante y no
hay vapor, deje andando el motor y
vea si el ventilador está en
funcionamiento. Si este no está en
funcionamiento, detenga el motor. 5. Arranque el motor utilizando el
procedimiento normal. Después de
que arranque, déjelo funcionar a
2000 rpm., con los cables puestos
varios minutos.
6. Retire con cuidado los cables del
puente en el orden inverso al de
conexión.
Si usted no sabe porque la batería
pudo descargarse (porque las luces
se quedaron encendidas, etc.) Haga
revisar el sistema de carga por su
servicio HYUNDAI. 1. Si la batería de apoyo esta
montada en otro automóvil,
asegúrese de que éstos no se
toquen.
2. Apague todas las luces y
accesorios que estén operando en
forma innecesaria en ambos
vehículos.
3. Conecte los cables de puente
exactamente como lo muestra el
dibujo en la página anterior. Esto
es, primero conecte el cable al (+)
positivo o el cable que descarga la
batería. Luego conecte el otro
extremo del cable al (+) positivo de
la batería de auxilio. Luego, emplee
el otro cable, conecte un extremo
al (-) negativo a la batería de apoyo.
Entonces conecte el otro extremo
a cualquier parte sólida de hierro
del vehículo que no sea móvil fuera
de la batería.
4. Arranque el automóvil que tiene la
batería de apoyo y déjelo andar
unos pocos minutos. Esto permitirá
que la batería de apoyo este
cargada completamente.
Durante la operación de apoyo el
motor del automóvil que ayuda,
debe estar trabajando a 2000 rpm.

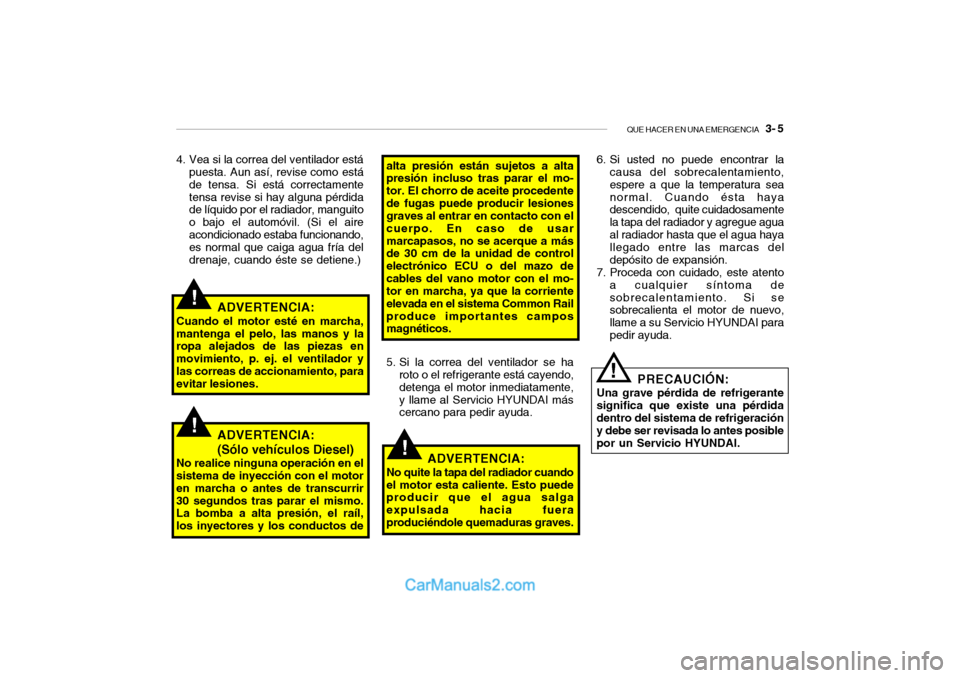

QUE HACER EN UNA EMERGENCIA
3- 5
!
!
4. Vea si la correa del ventilador está
puesta. Aun así, revise como está
de tensa. Si está correctamente
tensa revise si hay alguna pérdida
de líquido por el radiador, manguito
o bajo el automóvil. (Si el aire
acondicionado estaba funcionando,
es normal que caiga agua fría del
drenaje, cuando éste se detiene.)alta presión están sujetos a alta
presión incluso tras parar el mo-
tor. El chorro de aceite procedente
de fugas puede producir lesiones
graves al entrar en contacto con el
cuerpo. En caso de usar
marcapasos, no se acerque a más
de 30 cm de la unidad de control
electrónico ECU o del mazo de
cables del vano motor con el mo-
tor en marcha, ya que la corriente
elevada en el sistema Common Rail
produce importantes campos
magnéticos.
ADVERTENCIA:
Cuando el motor esté en marcha,
mantenga el pelo, las manos y la
ropa alejados de las piezas en
movimiento, p. ej. el ventilador y
las correas de accionamiento, para
evitar lesiones.
ADVERTENCIA:
No quite la tapa del radiador cuando
el motor esta caliente. Esto puede
producir que el agua salga
expulsada hacia fuera
produciéndole quemaduras graves.6. Si usted no puede encontrar la
causa del sobrecalentamiento,
espere a que la temperatura sea
normal. Cuando ésta haya
descendido, quite cuidadosamente
la tapa del radiador y agregue agua
al radiador hasta que el agua haya
llegado entre las marcas del
depósito de expansión.
7. Proceda con cuidado, este atento
a cualquier síntoma de
sobrecalentamiento. Si se
sobrecalienta el motor de nuevo,
llame a su Servicio HYUNDAI para
pedir ayuda.
!
ADVERTENCIA:
(Sólo vehículos Diesel)
No realice ninguna operación en el
sistema de inyección con el motor
en marcha o antes de transcurrir
30 segundos tras parar el mismo.
La bomba a alta presión, el raíl,
los inyectores y los conductos de5. Si la correa del ventilador se ha
roto o el refrigerante está cayendo,
detenga el motor inmediatamente,
y llame al Servicio HYUNDAI más
cercano para pedir ayuda.
PRECAUCIÓN:
Una grave pérdida de refrigerante
significa que existe una pérdida
dentro del sistema de refrigeración
y debe ser revisada lo antes posible
por un Servicio HYUNDAI.
!

3- 6
QUE HACER EN UNA EMERGENCIA
3. Suelte el perno de fijación con una
llave inglesa.
4. Eleve el gancho y sepárelo del
soporte; entonces, haga descender
el gancho y saque la rueda de
repuesto.
Para instalar la rueda de repuesto
1. Fije la rueda de repuesto en el
centro del gancho y, después,
elévelo hasta colocarlo en el
soporte.
2. Apriete la cubierta del perno de
fijación con una llave inglesa.
3. Instale la cubierta del perno de
fijación con un destornillador.
D040B03O D040A01O-GYT
RUEDA DE REPUESTOLas siguientes instrucciones deben
ser observadas para la rueda repuesto
normal: Revise la presión tan pronto
como pueda, después que haya
colocado la rueda de repuesto,
ajustándola a las especificaciones.
La presión debe ser controlada
periódicamente aunque esta
permanezca guardada.
Presión de la rueda de repuesto:Tamaño de la rueda
Presión de inflado
Tamaño normal
207 kPa (30 psi)
D040B02B-GYTMontaje de la rueda de repuesto:Para sacar la rueda de repuesto
1. Abra la puerta trasera.
2. Retire la cubierta del perno de
montaje con un destornillador o
con una moneda.
D040B01O
D040B02O

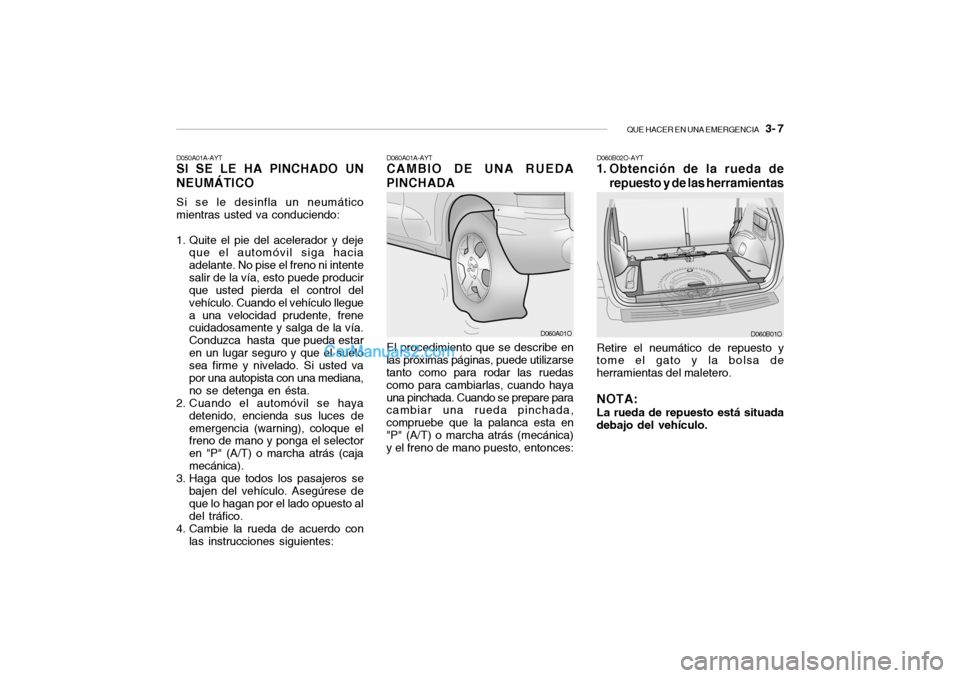

QUE HACER EN UNA EMERGENCIA
3- 7
D050A01A-AYTSI SE LE HA PINCHADO UN
NEUMÁTICOSi se le desinfla un neumático
mientras usted va conduciendo:
1. Quite el pie del acelerador y deje
que el automóvil siga hacia
adelante. No pise el freno ni intente
salir de la vía, esto puede producir
que usted pierda el control del
vehículo. Cuando el vehículo llegue
a una velocidad prudente, frene
cuidadosamente y salga de la vía.
Conduzca hasta que pueda estar
en un lugar seguro y que el suelo
sea firme y nivelado. Si usted va
por una autopista con una mediana,
no se detenga en ésta.
2. Cuando el automóvil se haya
detenido, encienda sus luces de
emergencia (warning), coloque el
freno de mano y ponga el selector
en "P" (A/T) o marcha atrás (caja
mecánica).
3. Haga que todos los pasajeros se
bajen del vehículo. Asegúrese de
que lo hagan por el lado opuesto al
del tráfico.
4. Cambie la rueda de acuerdo con
las instrucciones siguientes:
D060A01A-AYTCAMBIO DE UNA RUEDA
PINCHADAEl procedimiento que se describe en
las próximas páginas, puede utilizarse
tanto como para rodar las ruedas
como para cambiarlas, cuando haya
una pinchada. Cuando se prepare para
cambiar una rueda pinchada,
compruebe que la palanca esta en
"P" (A/T) o marcha atrás (mecánica)
y el freno de mano puesto, entonces:
D060A01O
D060B02O-AYT1. Obtención de la rueda de
repuesto y de las herramientasRetire el neumático de repuesto y
tome el gato y la bolsa de
herramientas del maletero.NOTA:La rueda de repuesto está situada
debajo del vehículo.
D060B01O

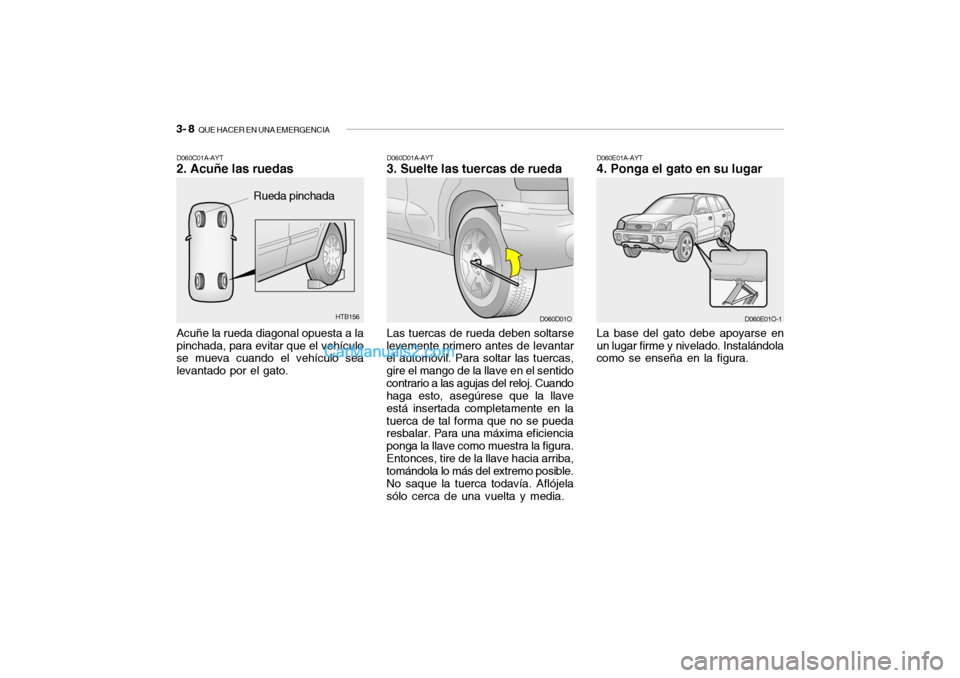

3- 8
QUE HACER EN UNA EMERGENCIA
D060E01A-AYT4. Ponga el gato en su lugarLa base del gato debe apoyarse en
un lugar firme y nivelado. Instalándola
como se enseña en la figura.
D060E01O-1
HTB156
Acuñe la rueda diagonal opuesta a la
pinchada, para evitar que el vehículo
se mueva cuando el vehículo sea
levantado por el gato.D060C01A-AYT2. Acuñe las ruedas
Rueda pinchada
D060D01A-AYT3. Suelte las tuercas de ruedaLas tuercas de rueda deben soltarse
levemente primero antes de levantar
el automóvil. Para soltar las tuercas,
gire el mango de la llave en el sentido
contrario a las agujas del reloj. Cuando
haga esto, asegúrese que la llave
está insertada completamente en la
tuerca de tal forma que no se pueda
resbalar. Para una máxima eficiencia
ponga la llave como muestra la figura.
Entonces, tire de la llave hacia arriba,
tomándola lo más del extremo posible.
No saque la tuerca todavía. Aflójela
sólo cerca de una vuelta y media.
D060D01O

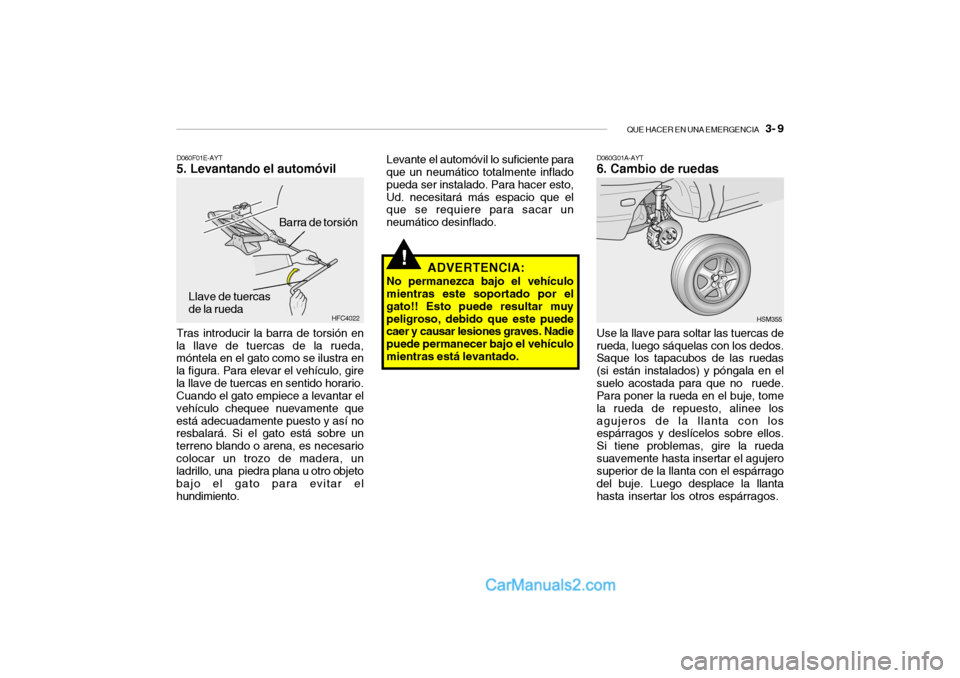

QUE HACER EN UNA EMERGENCIA
3- 9
!
D060G01A-AYT6. Cambio de ruedas
D060F01E-AYT5. Levantando el automóvilTras introducir la barra de torsión en
la llave de tuercas de la rueda,
móntela en el gato como se ilustra en
la figura. Para elevar el vehículo, gire
la llave de tuercas en sentido horario.
Cuando el gato empiece a levantar el
vehículo chequee nuevamente que
está adecuadamente puesto y así no
resbalará. Si el gato está sobre un
terreno blando o arena, es necesario
colocar un trozo de madera, un
ladrillo, una piedra plana u otro objeto
bajo el gato para evitar el
hundimiento.
HFC4022
Barra de torsión
Llave de tuercas
de la rueda
ADVERTENCIA:
No permanezca bajo el vehículo
mientras este soportado por el
gato!! Esto puede resultar muy
peligroso, debido que este puede
caer y causar lesiones graves. Nadie
puede permanecer bajo el vehículo
mientras está levantado.
HSM355
Levante el automóvil lo suficiente para
que un neumático totalmente inflado
pueda ser instalado. Para hacer esto,
Ud. necesitará más espacio que el
que se requiere para sacar un
neumático desinflado.
Use la llave para soltar las tuercas de
rueda, luego sáquelas con los dedos.
Saque los tapacubos de las ruedas
(si están instalados) y póngala en el
suelo acostada para que no ruede.
Para poner la rueda en el buje, tome
la rueda de repuesto, alinee los
agujeros de la llanta con los
espárragos y deslícelos sobre ellos.
Si tiene problemas, gire la rueda
suavemente hasta insertar el agujero
superior de la llanta con el espárrago
del buje. Luego desplace la llanta
hasta insertar los otros espárragos.

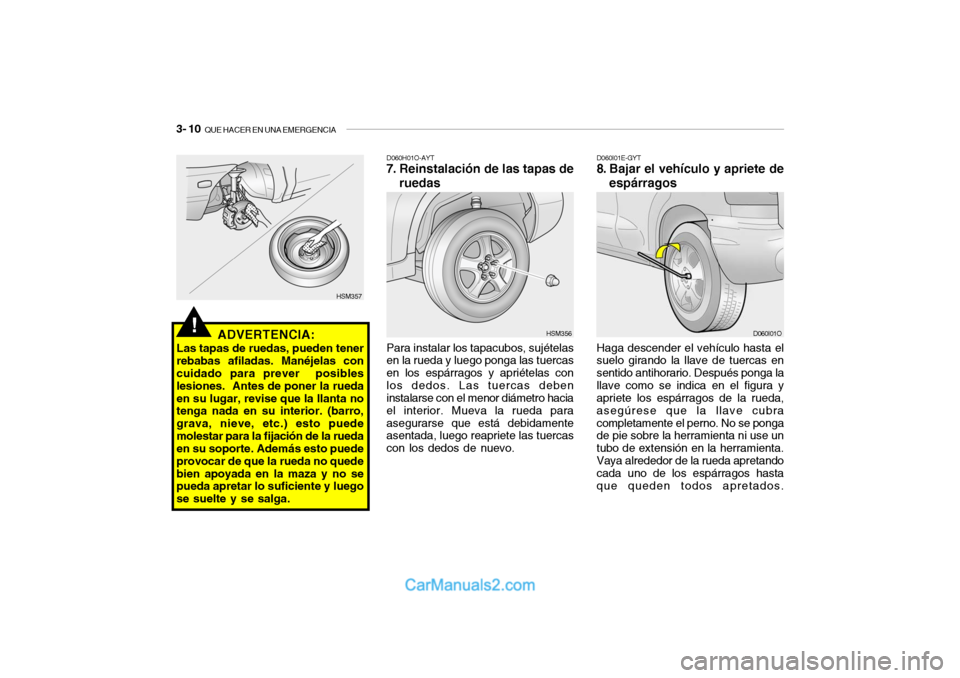

3- 10
QUE HACER EN UNA EMERGENCIA
D060I01E-GYT8. Bajar el vehículo y apriete de
espárragosHaga descender el vehículo hasta el
suelo girando la llave de tuercas en
sentido antihorario. Después ponga la
llave como se indica en el figura y
apriete los espárragos de la rueda,
asegúrese que la llave cubra
completamente el perno. No se ponga
de pie sobre la herramienta ni use un
tubo de extensión en la herramienta.
Vaya alrededor de la rueda apretando
cada uno de los espárragos hasta
que queden todos apretados.
D060I01O
ADVERTENCIA:
Las tapas de ruedas, pueden tener
rebabas afiladas. Manéjelas con
cuidado para prever posibles
lesiones. Antes de poner la rueda
en su lugar, revise que la llanta no
tenga nada en su interior. (barro,
grava, nieve, etc.) esto puede
molestar para la fijación de la rueda
en su soporte. Además esto puede
provocar de que la rueda no quede
bien apoyada en la maza y no se
pueda apretar lo suficiente y luego
se suelte y se salga.
!
D060H01O-AYT7. Reinstalación de las tapas de
ruedasPara instalar los tapacubos, sujételas
en la rueda y luego ponga las tuercas
en los espárragos y apriételas con
los dedos. Las tuercas deben
instalarse con el menor diámetro hacia
el interior. Mueva la rueda para
asegurarse que está debidamente
asentada, luego reapriete las tuercas
con los dedos de nuevo.
HSM357
HSM356

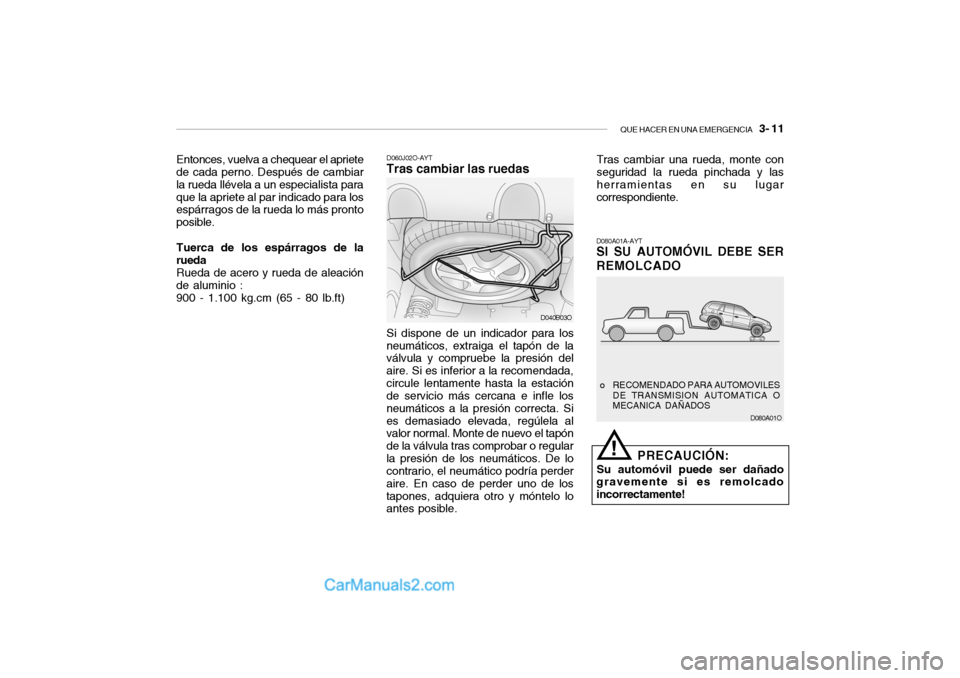

QUE HACER EN UNA EMERGENCIA
3- 11D080A01O D060J02O-AYT
Tras cambiar las ruedasSi dispone de un indicador para los
neumáticos, extraiga el tapón de la
válvula y compruebe la presión del
aire. Si es inferior a la recomendada,
circule lentamente hasta la estación
de servicio más cercana e infle los
neumáticos a la presión correcta. Si
es demasiado elevada, regúlela al
valor normal. Monte de nuevo el tapón
de la válvula tras comprobar o regular
la presión de los neumáticos. De lo
contrario, el neumático podría perder
aire. En caso de perder uno de los
tapones, adquiera otro y móntelo lo
antes posible. Entonces, vuelva a chequear el apriete
de cada perno. Después de cambiar
la rueda llévela a un especialista para
que la apriete al par indicado para los
espárragos de la rueda lo más pronto
posible.
Tuerca de los espárragos de la
rueda
Rueda de acero y rueda de aleación
de aluminio :
900 - 1.100 kg.cm (65 - 80 lb.ft)
D080A01A-AYTSI SU AUTOMÓVIL DEBE SER
REMOLCADOo RECOMENDADO PARA AUTOMOVILES
DE TRANSMISION AUTOMATICA O
MECANICA DAÑADOS
PRECAUCIÓN:
Su automóvil puede ser dañado
gravemente si es remolcado
incorrectamente!
D040B03O
Tras cambiar una rueda, monte con
seguridad la rueda pinchada y las
herramientas en su lugar
correspondiente.
!
