2006 Hyundai Santa Fe Manual del propietario (in Spanish)

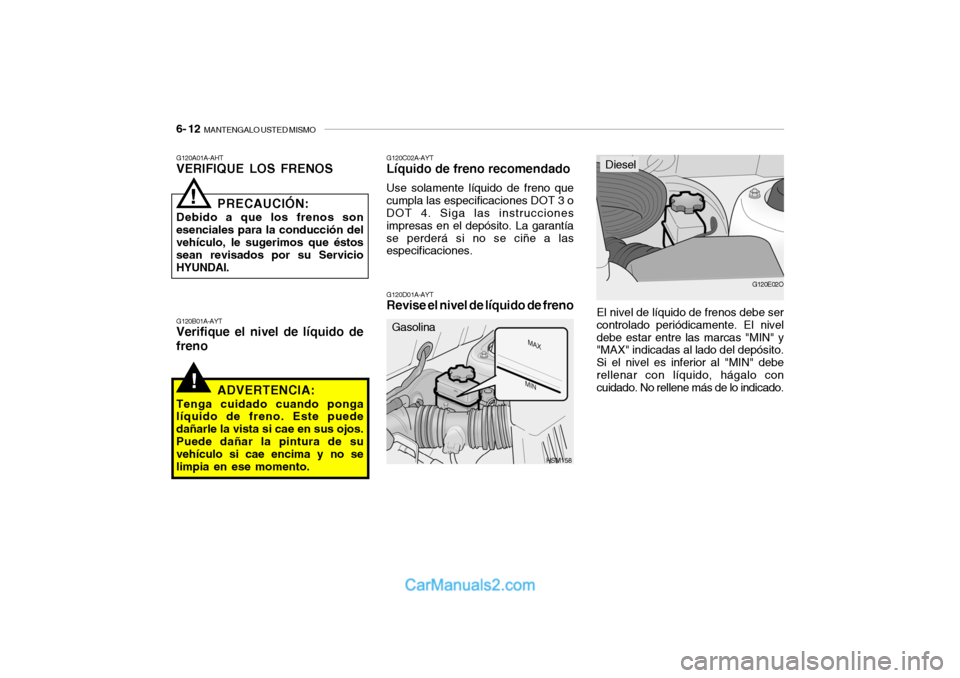

6- 12
MANTENGALO USTED MISMO
!
HSM158 G120A01A-AHT
VERIFIQUE LOS FRENOS
PRECAUCIÓN:Debido a que los frenos son
esenciales para la conducción del
vehículo, le sugerimos que éstos
sean revisados por su Servicio
HYUNDAI.
!
G120B01A-AYTVerifique el nivel de líquido de
freno
ADVERTENCIA:Tenga cuidado cuando ponga
líquido de freno. Este puede
dañarle la vista si cae en sus ojos.
Puede dañar la pintura de su
vehículo si cae encima y no se
limpia en ese momento.
G120C02A-AYTLíquido de freno recomendadoUse solamente líquido de freno que
cumpla las especificaciones DOT 3 o
DOT 4. Siga las instrucciones
impresas en el depósito. La garantía
se perderá si no se ciñe a las
especificaciones.G120D01A-AYTRevise el nivel de líquido de freno
G120E02O
GasolinaDiesel
El nivel de líquido de frenos debe ser
controlado periódicamente. EI nivel
debe estar entre las marcas "MIN" y
"MAX" indicadas al lado del depósito.
Si el nivel es inferior al "MIN" debe
rellenar con líquido, hágalo con
cuidado. No rellene más de lo indicado.

MANTENGALO USTED MISMO
6- 13
!

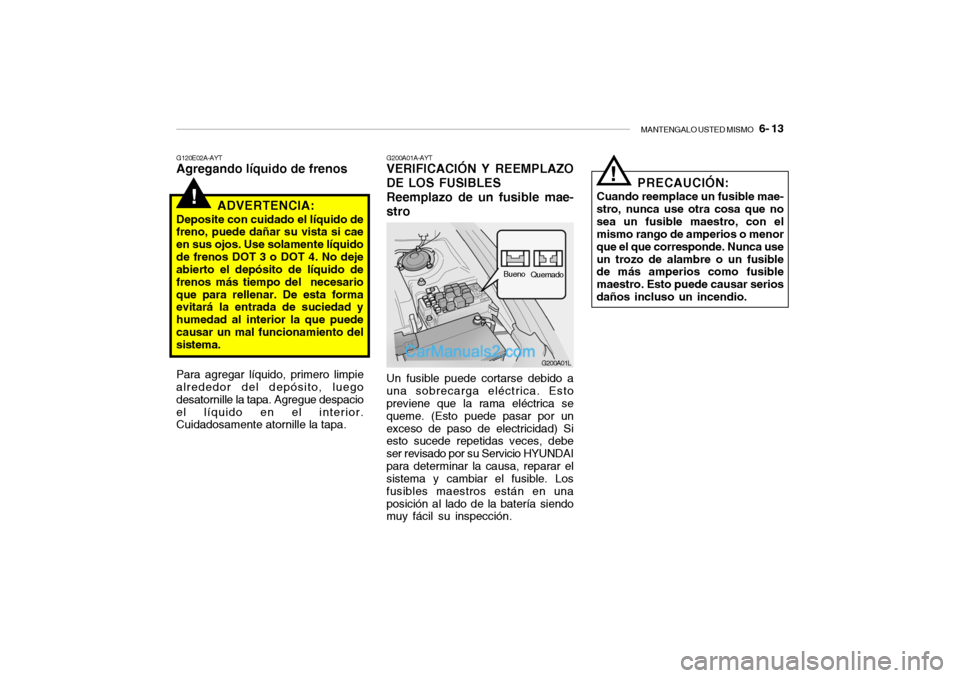

G120E02A-AYTAgregando líquido de frenos
ADVERTENCIA:Deposite con cuidado el líquido de
freno, puede dañar su vista si cae
en sus ojos. Use solamente líquido
de frenos DOT 3 o DOT 4. No deje
abierto el depósito de líquido de
frenos más tiempo del necesario
que para rellenar. De esta forma
evitará la entrada de suciedad y
humedad al interior la que puede
causar un mal funcionamiento del
sistema.
Para agregar líquido, primero limpie
alrededor del depósito, luego
desatornille la tapa. Agregue despacio
el líquido en el interior.
Cuidadosamente atornille la tapa.
G200A01L G200A01A-AYT
VERIFICACIÓN Y REEMPLAZO
DE LOS FUSIBLES
Reemplazo de un fusible mae-
stro
Bueno
Quemado
Un fusible puede cortarse debido a
una sobrecarga eléctrica. Esto
previene que la rama eléctrica se
queme. (Esto puede pasar por un
exceso de paso de electricidad) Si
esto sucede repetidas veces, debe
ser revisado por su Servicio HYUNDAI
para determinar la causa, reparar el
sistema y cambiar el fusible. Los
fusibles maestros están en una
posición al lado de la batería siendo
muy fácil su inspección.
!
PRECAUCIÓN:
Cuando reemplace un fusible mae-
stro, nunca use otra cosa que no
sea un fusible maestro, con el
mismo rango de amperios o menor
que el que corresponde. Nunca use
un trozo de alambre o un fusible
de más amperios como fusible
maestro. Esto puede causar serios
daños incluso un incendio.

6- 14
MANTENGALO USTED MISMO
!

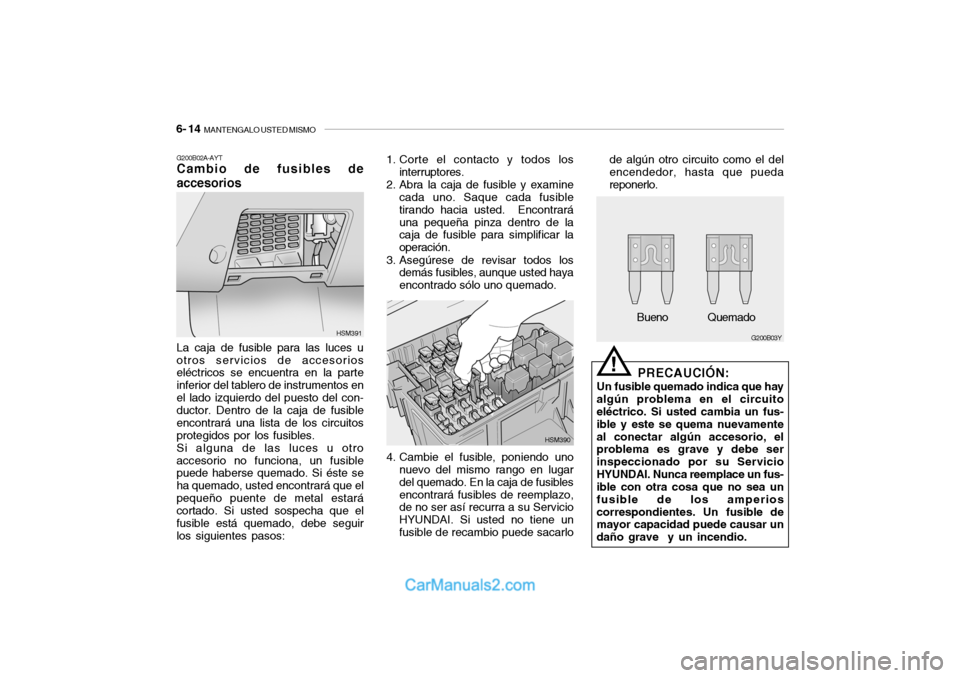

G200B02A-AYTCambio de fusibles de
accesoriosLa caja de fusible para las luces u
otros servicios de accesorios
eléctricos se encuentra en la parte
inferior del tablero de instrumentos en
el lado izquierdo del puesto del con-
ductor. Dentro de la caja de fusible
encontrará una lista de los circuitos
protegidos por los fusibles.
Si alguna de las luces u otro
accesorio no funciona, un fusible
puede haberse quemado. Si éste se
ha quemado, usted encontrará que el
pequeño puente de metal estará
cortado. Si usted sospecha que el
fusible está quemado, debe seguir
los siguientes pasos:1. Corte el contacto y todos los
interruptores.
2. Abra la caja de fusible y examine
cada uno. Saque cada fusible
tirando hacia usted. Encontrará
una pequeña pinza dentro de la
caja de fusible para simplificar la
operación.
3. Asegúrese de revisar todos los
demás fusibles, aunque usted haya
encontrado sólo uno quemado.
4. Cambie el fusible, poniendo uno
nuevo del mismo rango en lugar
del quemado. En la caja de fusibles
encontrará fusibles de reemplazo,
de no ser así recurra a su Servicio
HYUNDAI. Si usted no tiene un
fusible de recambio puede sacarlode algún otro circuito como el del
encendedor, hasta que pueda
reponerlo.
HSM391
HSM390
G200B03Y
Bueno QuemadoPRECAUCIÓN:
Un fusible quemado indica que hay
algún problema en el circuito
eléctrico. Si usted cambia un fus-
ible y este se quema nuevamente
al conectar algún accesorio, el
problema es grave y debe ser
inspeccionado por su Servicio
HYUNDAI. Nunca reemplace un fus-
ible con otra cosa que no sea un
fusible de los amperios
correspondientes. Un fusible de
mayor capacidad puede causar un
daño grave y un incendio.

MANTENGALO USTED MISMO
6- 15
NOTA:Véase la página 6-22 para consultas
referentes a la descripción del
panel de fusibles.

6- 16
MANTENGALO USTED MISMO

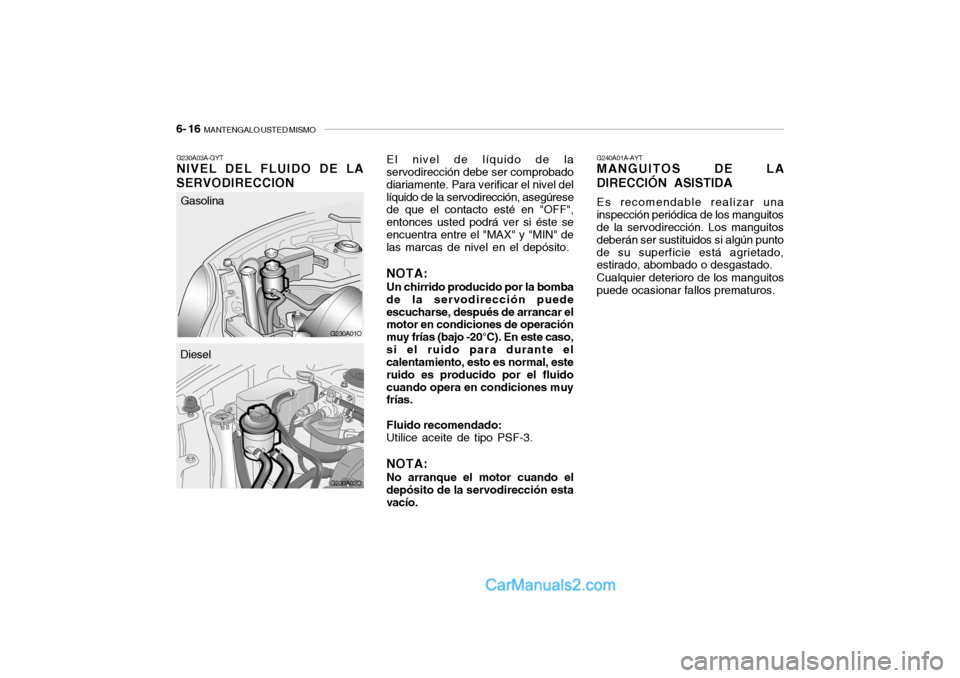

G230A01O G230A03A-GYT
NIVEL DEL FLUIDO DE LA
SERVODIRECCION
G240A01A-AYTMANGUITOS DE LA
DIRECCIÓN ASISTIDAEs recomendable realizar una
inspección periódica de los manguitos
de la servodirección. Los manguitos
deberán ser sustituidos si algún punto
de su superficie está agrietado,
estirado, abombado o desgastado.
Cualquier deterioro de los manguitos
puede ocasionar fallos prematuros. El nivel de líquido de la
servodirección debe ser comprobado
diariamente. Para verificar el nivel del
líquido de la servodirección, asegúrese
de que el contacto esté en "OFF",
entonces usted podrá ver si éste se
encuentra entre el "MAX" y "MIN" de
las marcas de nivel en el depósito.
NOTA:Un chirrido producido por la bomba
de la servodirección puede
escucharse, después de arrancar el
motor en condiciones de operación
muy frías (bajo -20°C). En este caso,
si el ruido para durante el
calentamiento, esto es normal, este
ruido es producido por el fluido
cuando opera en condiciones muy
frías.
Fluido recomendado:
Utilice aceite de tipo PSF-3.NOTA:No arranque el motor cuando el
depósito de la servodirección esta
vacío.
G230A02O
Gasolina
Diesel

MANTENGALO USTED MISMO
6- 17
!

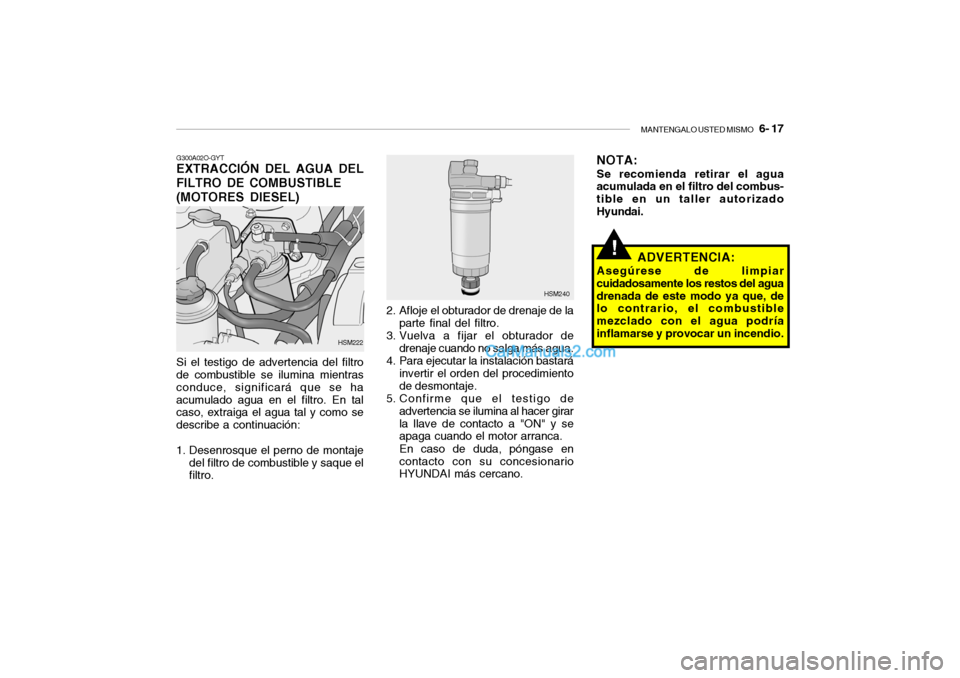

G300A02O-GYTEXTRACCIÓN DEL AGUA DEL
FILTRO DE COMBUSTIBLE
(MOTORES DIESEL)Si el testigo de advertencia del filtro
de combustible se ilumina mientras
conduce, significará que se ha
acumulado agua en el filtro. En tal
caso, extraiga el agua tal y como se
describe a continuación:
1. Desenrosque el perno de montaje
del filtro de combustible y saque el
filtro.
HSM222
2. Afloje el obturador de drenaje de la
parte final del filtro.
3. Vuelva a fijar el obturador de
drenaje cuando no salga más agua.
4. Para ejecutar la instalación bastará
invertir el orden del procedimiento
de desmontaje.
5. Confirme que el testigo de
advertencia se ilumina al hacer girar
la llave de contacto a "ON" y se
apaga cuando el motor arranca.
En caso de duda, póngase en
contacto con su concesionario
HYUNDAI más cercano.
HSM240
NOTA:Se recomienda retirar el agua
acumulada en el filtro del combus-
tible en un taller autorizado
Hyundai.
ADVERTENCIA:
Asegúrese de limpiar
cuidadosamente los restos del agua
drenada de este modo ya que, de
lo contrario, el combustible
mezclado con el agua podría
inflamarse y provocar un incendio.

6- 18
MANTENGALO USTED MISMO

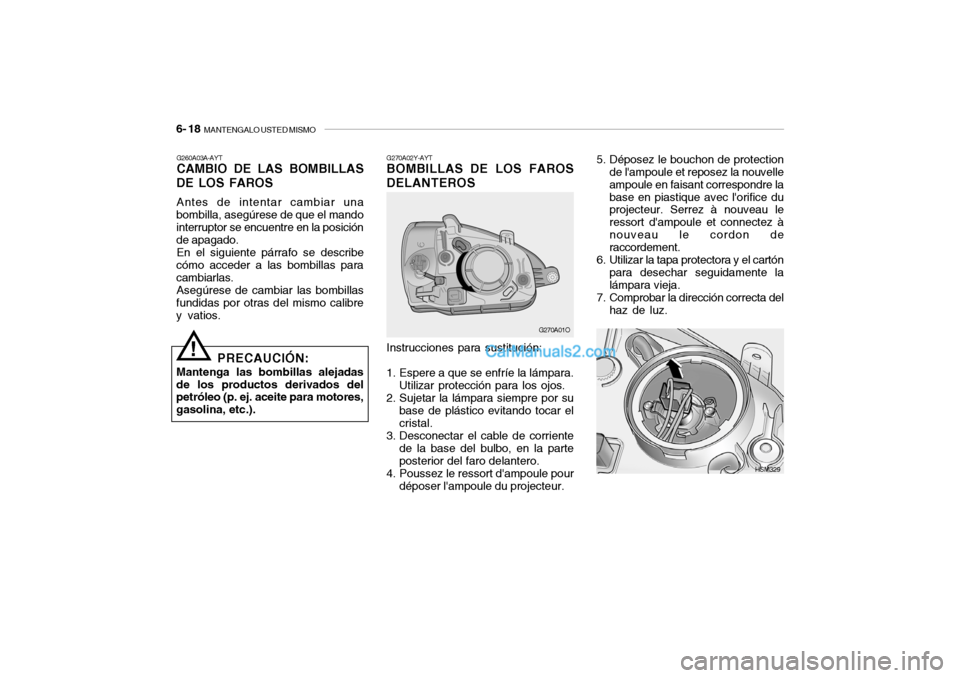

G270A02Y-AYTBOMBILLAS DE LOS FAROS
DELANTEROS
G270A01O
Instrucciones para sustitución:
1. Espere a que se enfríe la lámpara.
Utilizar protección para los ojos.
2. Sujetar la lámpara siempre por su
base de plástico evitando tocar el
cristal.
3. Desconectar el cable de corriente
de la base del bulbo, en la parte
posterior del faro delantero.
4. Poussez le ressort d'ampoule pour
déposer l'ampoule du projecteur.5. Déposez le bouchon de protection
de l'ampoule et reposez la nouvelle
ampoule en faisant correspondre la
base en piastique avec l'orifice du
projecteur. Serrez à nouveau le
ressort d'ampoule et connectez à
nouveau le cordon de
raccordement.
6. Utilizar la tapa protectora y el cartón
para desechar seguidamente la
lámpara vieja.
7. Comprobar la dirección correcta del
haz de luz.
HSM329 G260A03A-AYT
CAMBIO DE LAS BOMBILLAS
DE LOS FAROSAntes de intentar cambiar una
bombilla, asegúrese de que el mando
interruptor se encuentre en la posición
de apagado.
En el siguiente párrafo se describe
cómo acceder a las bombillas para
cambiarlas.
Asegúrese de cambiar las bombillas
fundidas por otras del mismo calibre
y vatios.
PRECAUCIÓN:
Mantenga las bombillas alejadas
de los productos derivados del
petróleo (p. ej. aceite para motores,
gasolina, etc.).
!

MANTENGALO USTED MISMO
6- 19

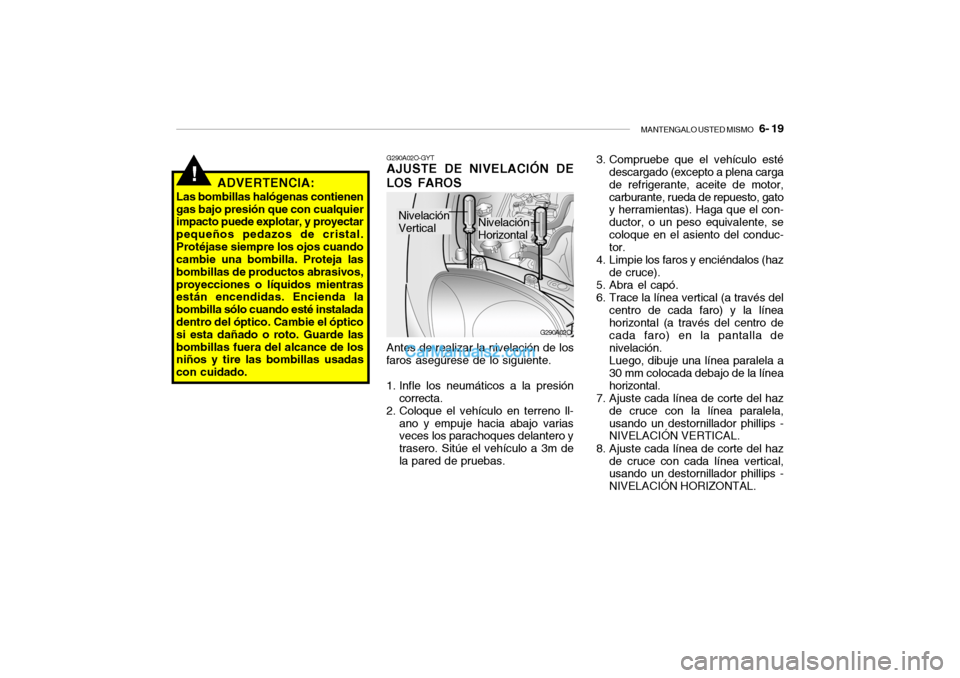

G290A02O G290A02O-GYT
AJUSTE DE NIVELACIÓN DE
LOS FAROSAntes de realizar la nivelación de los
faros asegúrese de lo siguiente.
1. Infle los neumáticos a la presión
correcta.
2. Coloque el vehículo en terreno ll-
ano y empuje hacia abajo varias
veces los parachoques delantero y
trasero. Sitúe el vehículo a 3m de
la pared de pruebas.3. Compruebe que el vehículo esté
descargado (excepto a plena carga
de refrigerante, aceite de motor,
carburante, rueda de repuesto, gato
y herramientas). Haga que el con-
ductor, o un peso equivalente, se
coloque en el asiento del conduc-
tor.
4. Limpie los faros y enciéndalos (haz
de cruce).
5. Abra el capó.
6. Trace la línea vertical (a través del
centro de cada faro) y la línea
horizontal (a través del centro de
cada faro) en la pantalla de
nivelación.
Luego, dibuje una línea paralela a
30 mm colocada debajo de la línea
horizontal.
7. Ajuste cada línea de corte del haz
de cruce con la línea paralela,
usando un destornillador phillips -
NIVELACIÓN VERTICAL.
8. Ajuste cada línea de corte del haz
de cruce con cada línea vertical,
usando un destornillador phillips -
NIVELACIÓN HORIZONTAL.
!
ADVERTENCIA:
Las bombillas halógenas contienen
gas bajo presión que con cualquier
impacto puede explotar, y proyectar
pequeños pedazos de cristal.
Protéjase siempre los ojos cuando
cambie una bombilla. Proteja las
bombillas de productos abrasivos,
proyecciones o líquidos mientras
están encendidas. Encienda la
bombilla sólo cuando esté instalada
dentro del óptico. Cambie el óptico
si esta dañado o roto. Guarde las
bombillas fuera del alcance de los
niños y tire las bombillas usadas
con cuidado.
Nivelación
Vertical
Nivelación
Horizontal
