2006 Hyundai Santa Fe Manual del propietario (in Spanish)

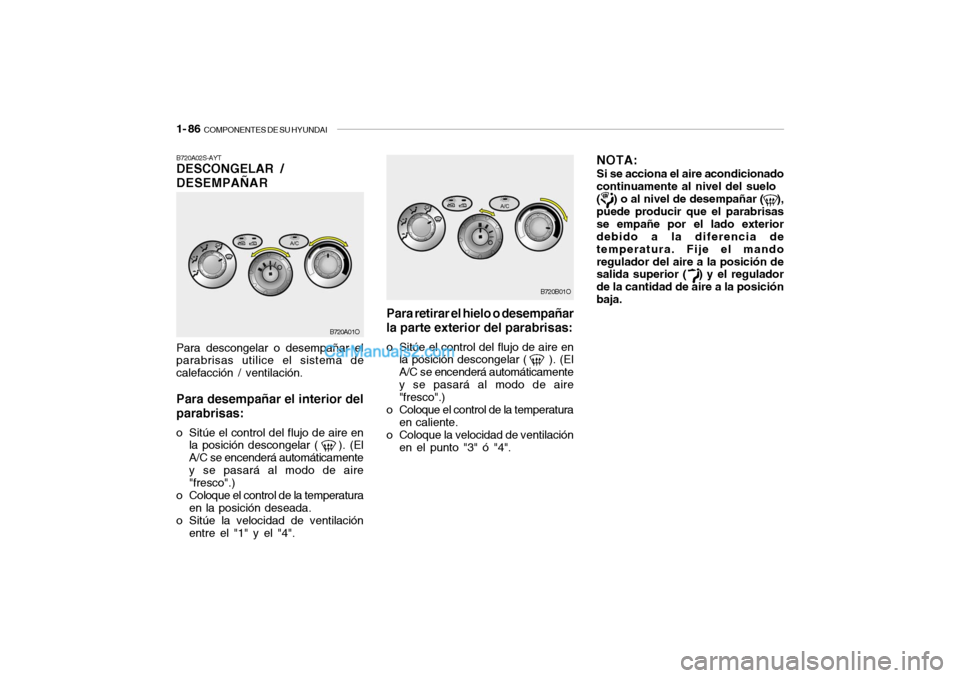

1- 86
COMPONENTES DE SU HYUNDAI
B720A02S-AYTDESCONGELAR /
DESEMPAÑARPara descongelar o desempañar el
parabrisas utilice el sistema de
calefacción / ventilación.Para desempañar el interior del
parabrisas:o Sitúe el control del flujo de aire en
la posición descongelar ( ). (El
A/C se encenderá automáticamente
y se pasará al modo de aire
"fresco".)
o Coloque el control de la temperatura
en la posición deseada.
o Sitúe la velocidad de ventilación
entre el "1" y el "4".
Para retirar el hielo o desempañar
la parte exterior del parabrisas:o Sitúe el control del flujo de aire en
la posición descongelar ( ). (El
A/C se encenderá automáticamente
y se pasará al modo de aire
"fresco".)
o Coloque el control de la temperatura
en caliente.
o Coloque la velocidad de ventilación
en el punto "3" ó "4".
B720A01OB720B01O
NOTA:Si se acciona el aire acondicionado
continuamente al nivel del suelo
( ) o al nivel de desempañar ( ),
puede producir que el parabrisas
se empañe por el lado exterior
debido a la diferencia de
temperatura. Fije el mando
regulador del aire a la posición de
salida superior ( ) y el regulador
de la cantidad de aire a la posición
baja.

COMPONENTES DE SU HYUNDAI

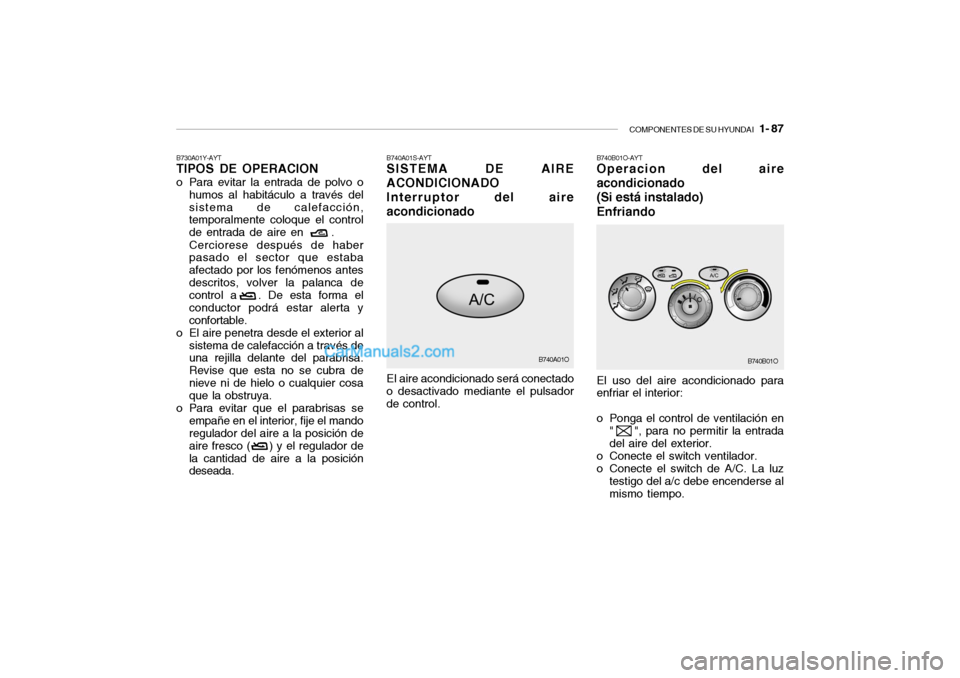

1- 87
B740B01O-AYTOperacion del aire
acondicionado
(Si está instalado)
EnfriandoEl uso del aire acondicionado para
enfriar el interior:
o Ponga el control de ventilación en
" ", para no permitir la entrada
del aire del exterior.
o Conecte el switch ventilador.
o Conecte el switch de A/C. La luz
testigo del a/c debe encenderse al
mismo tiempo.
B740B01O
B730A01Y-AYTTIPOS DE OPERACIONo Para evitar la entrada de polvo o
humos al habitáculo a través del
sistema de calefacción,
temporalmente coloque el control
de entrada de aire en .
Cerciorese después de haber
pasado el sector que estaba
afectado por los fenómenos antes
descritos, volver la palanca de
control a . De esta forma el
conductor podrá estar alerta y
confortable.
o El aire penetra desde el exterior al
sistema de calefacción a través de
una rejilla delante del parabrisa.
Revise que esta no se cubra de
nieve ni de hielo o cualquier cosa
que la obstruya.
o Para evitar que el parabrisas se
empañe en el interior, fije el mando
regulador del aire a la posición de
aire fresco ( ) y el regulador de
la cantidad de aire a la posición
deseada.
B740A01S-AYTSISTEMA DE AIRE
ACONDICIONADO
Interruptor del aire
acondicionadoEl aire acondicionado será conectado
o desactivado mediante el pulsador
de control.
B740A01O

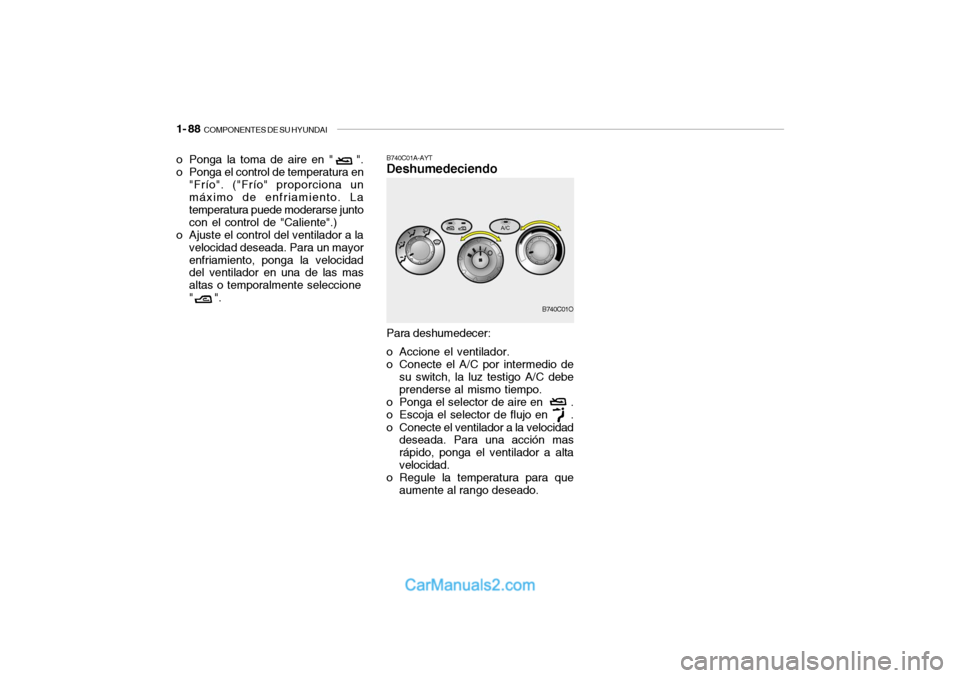

1- 88
COMPONENTES DE SU HYUNDAI
B740C01A-AYTDeshumedeciendo
o Ponga la toma de aire en " ".
o Ponga el control de temperatura en
"Frío". ("Frío" proporciona un
máximo de enfriamiento. La
temperatura puede moderarse junto
con el control de "Caliente".)
o Ajuste el control del ventilador a la
velocidad deseada. Para un mayor
enfriamiento, ponga la velocidad
del ventilador en una de las mas
altas o temporalmente seleccione
" ".
Para deshumedecer:
o Accione el ventilador.
o Conecte el A/C por intermedio de
su switch, la luz testigo A/C debe
prenderse al mismo tiempo.
o Ponga el selector de aire en .
o Escoja el selector de flujo en .
o Conecte el ventilador a la velocidad
deseada. Para una acción mas
rápido, ponga el ventilador a alta
velocidad.
o Regule la temperatura para que
aumente al rango deseado.
B740C01O

COMPONENTES DE SU HYUNDAI

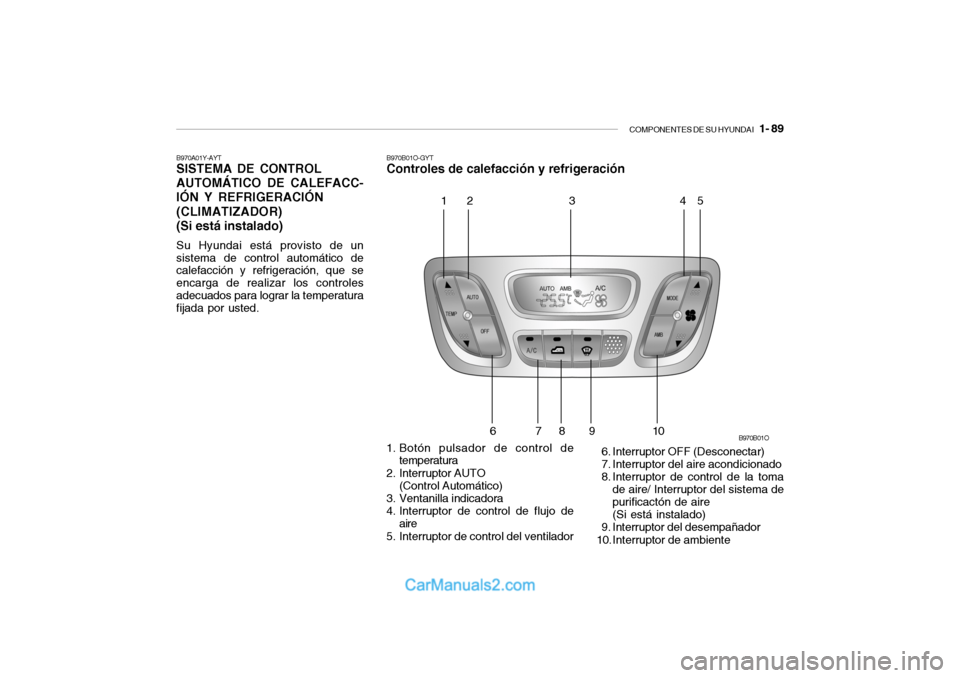

1- 89
B970A01Y-AYTSISTEMA DE CONTROL
AUTOMÁTICO DE CALEFACC-
IÓN Y REFRIGERACIÓN
(CLIMATIZADOR)
(Si está instalado)Su Hyundai está provisto de un
sistema de control automático de
calefacción y refrigeración, que se
encarga de realizar los controles
adecuados para lograr la temperatura
fijada por usted.
B970B01O
12 3 45
6789 10
B970B01O-GYTControles de calefacción y refrigeración1. Botón pulsador de control de
temperatura
2. Interruptor AUTO
(Control Automático)
3. Ventanilla indicadora
4. Interruptor de control de flujo de
aire
5. Interruptor de control del ventilador 6. Interruptor OFF (Desconectar)
7. Interruptor del aire acondicionado
8. Interruptor de control de la toma
de aire/ Interruptor del sistema de
purificactón de aire
(Si está instalado)
9. Interruptor del desempañador
10. Interruptor de ambiente

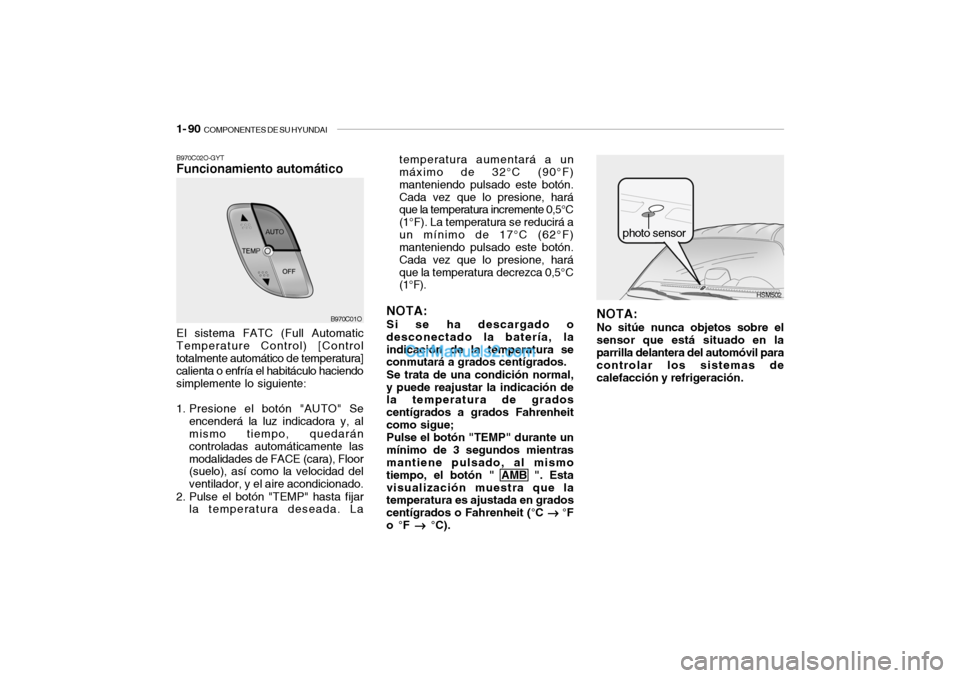

1- 90
COMPONENTES DE SU HYUNDAI
HSM502
B970C02O-GYTFuncionamiento automático
temperatura aumentará a un
máximo de 32°C (90°F)
manteniendo pulsado este botón.
Cada vez que lo presione, hará
que la temperatura incremente 0,5°C
(1°F). La temperatura se reducirá a
un mínimo de 17°C (62°F)
manteniendo pulsado este botón.
Cada vez que lo presione, hará
que la temperatura decrezca 0,5°C
(1°F).
NOTA:Si se ha descargado o
desconectado la batería, la
indicación de la temperatura se
conmutará a grados centígrados.
Se trata de una condición normal,
y puede reajustar la indicación de
la temperatura de grados
centígrados a grados Fahrenheit
como sigue;
Pulse el botón "TEMP" durante un
mínimo de 3 segundos mientras
mantiene pulsado, al mismo
tiempo, el botón " AMB ". Esta
visualización muestra que la
temperatura es ajustada en grados
centígrados o Fahrenheit (°C
→ →→ →
→ °F
o °F
→ →→ →
→ °C). El sistema FATC (Full Automatic
Temperature Control) [Control
totalmente automático de temperatura]
calienta o enfría el habitáculo haciendo
simplemente lo siguiente:
1. Presione el botón "AUTO" Se
encenderá la luz indicadora y, al
mismo tiempo, quedarán
controladas automáticamente las
modalidades de FACE (cara), Floor
(suelo), así como la velocidad del
ventilador, y el aire acondicionado.
2. Pulse el botón "TEMP" hasta fijar
la temperatura deseada. La
NOTA:No sitúe nunca objetos sobre el
sensor que está situado en la
parrilla delantera del automóvil para
controlar los sistemas de
calefacción y refrigeración.photo sensor
B970C01O

COMPONENTES DE SU HYUNDAI

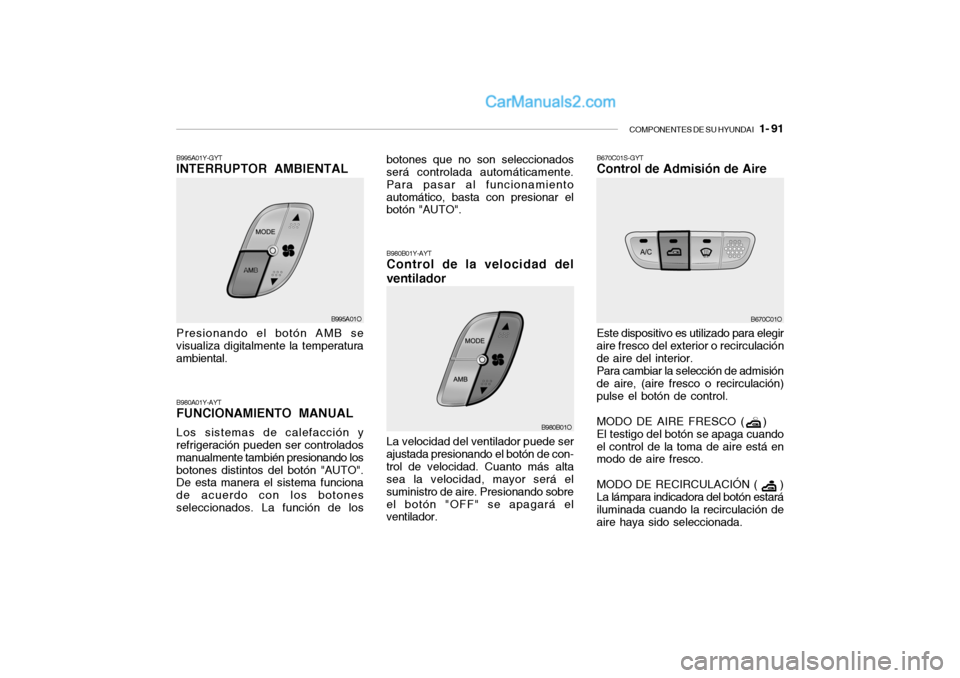

1- 91
B980A01Y-AYTFUNCIONAMIENTO MANUALLos sistemas de calefacción y
refrigeración pueden ser controlados
manualmente también presionando los
botones distintos del botón "AUTO".
De esta manera el sistema funciona
de acuerdo con los botones
seleccionados. La función de los
B980B01Y-AYTControl de la velocidad del
ventilador
B670C01S-GYTControl de Admisión de AireEste dispositivo es utilizado para elegir
aire fresco del exterior o recirculación
de aire del interior.
Para cambiar la selección de admisión
de aire, (aire fresco o recirculación)
pulse el botón de control.
MODO DE AIRE FRESCO ( )
El testigo del botón se apaga cuando
el control de la toma de aire está en
modo de aire fresco.
MODO DE RECIRCULACIÓN ( )
La lámpara indicadora del botón estará
iluminada cuando la recirculación de
aire haya sido seleccionada.
B995A01O B995A01Y-GYT
INTERRUPTOR AMBIENTALPresionando el botón AMB se
visualiza digitalmente la temperatura
ambiental.
B670C01O
B980B01O
La velocidad del ventilador puede ser
ajustada presionando el botón de con-
trol de velocidad. Cuanto más alta
sea la velocidad, mayor será el
suministro de aire. Presionando sobre
el botón "OFF" se apagará el
ventilador. botones que no son seleccionados
será controlada automáticamente.
Para pasar al funcionamiento
automático, basta con presionar el
botón "AUTO".

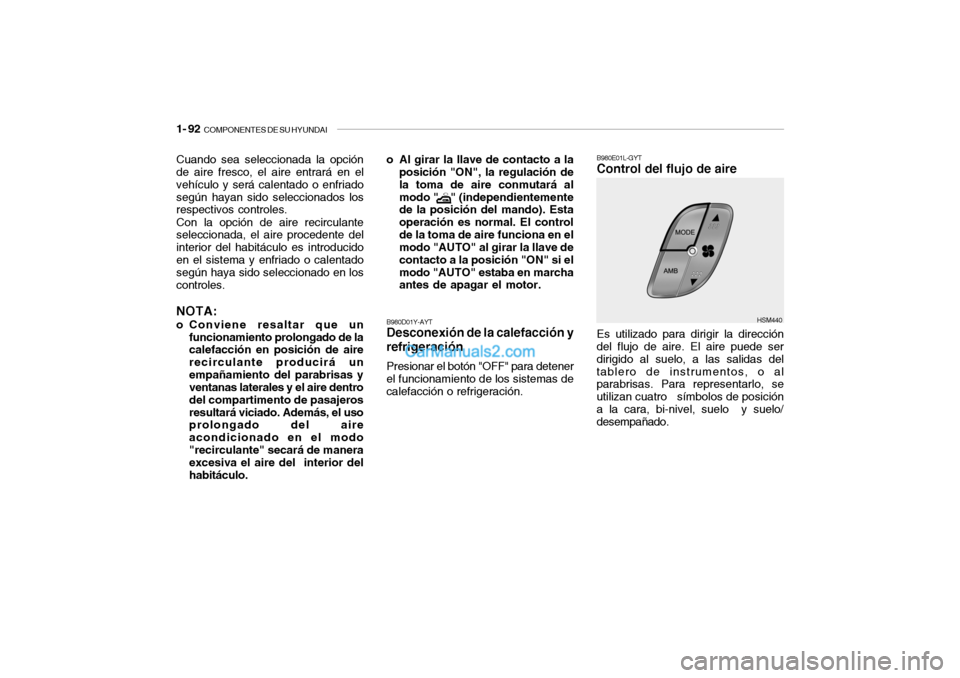

1- 92
COMPONENTES DE SU HYUNDAI
Cuando sea seleccionada la opción
de aire fresco, el aire entrará en el
vehículo y será calentado o enfriado
según hayan sido seleccionados los
respectivos controles.
Con la opción de aire recirculante
seleccionada, el aire procedente del
interior del habitáculo es introducido
en el sistema y enfriado o calentado
según haya sido seleccionado en los
controles.NOTA:o Conviene resaltar que un
funcionamiento prolongado de la
calefacción en posición de aire
recirculante producirá un
empañamiento del parabrisas y
ventanas laterales y el aire dentro
del compartimento de pasajeros
resultará viciado. Además, el uso
prolongado del aire
acondicionado en el modo
"recirculante" secará de manera
excesiva el aire del interior del
habitáculo.
B980D01Y-AYTDesconexión de la calefacción y
refrigeraciónPresionar el botón "OFF" para detener
el funcionamiento de los sistemas de
calefacción o refrigeración.
B980E01L-GYTControl del flujo de aire
HSM440
Es utilizado para dirigir la dirección
del flujo de aire. El aire puede ser
dirigido al suelo, a las salidas del
tablero de instrumentos, o al
parabrisas. Para representarlo, se
utilizan cuatro símbolos de posición
a la cara, bi-nivel, suelo y suelo/
desempañado.
o Al girar la llave de contacto a la
posición "ON", la regulación de
la toma de aire conmutará al
modo " " (independientemente
de la posición del mando). Esta
operación es normal. El control
de la toma de aire funciona en el
modo "AUTO" al girar la llave de
contacto a la posición "ON" si el
modo "AUTO" estaba en marcha
antes de apagar el motor.

COMPONENTES DE SU HYUNDAI

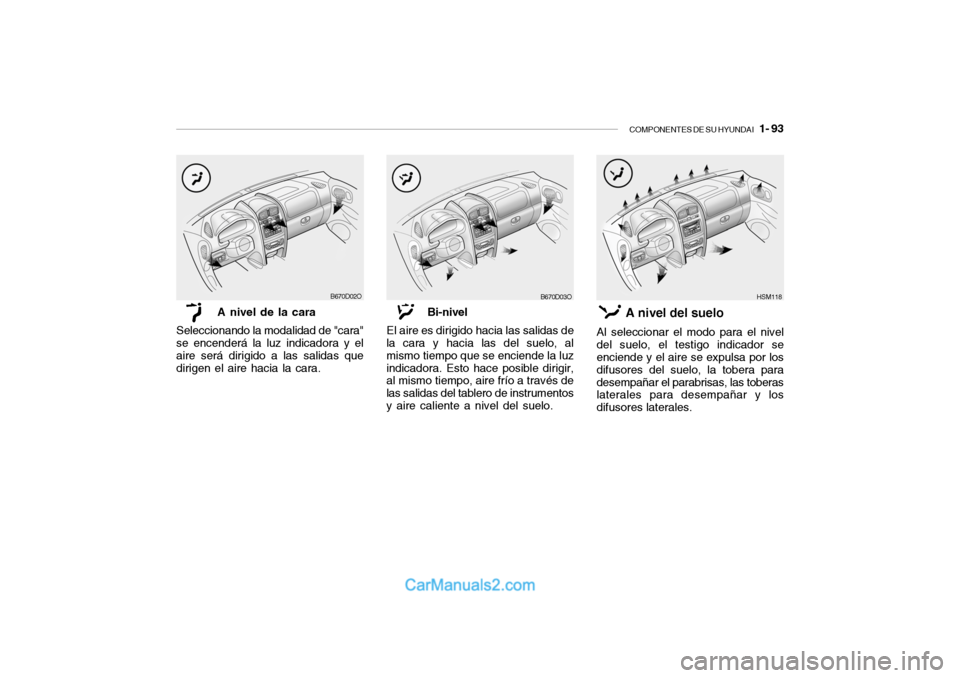

1- 93
B670D03O
HSM118
Bi-nivel
El aire es dirigido hacia las salidas de
la cara y hacia las del suelo, al
mismo tiempo que se enciende la luz
indicadora. Esto hace posible dirigir,
al mismo tiempo, aire frío a través de
las salidas del tablero de instrumentos
y aire caliente a nivel del suelo.
A nivel del suelo
Al seleccionar el modo para el nivel
del suelo, el testigo indicador se
enciende y el aire se expulsa por los
difusores del suelo, la tobera para
desempañar el parabrisas, las toberas
laterales para desempañar y los
difusores laterales. A nivel de la cara
Seleccionando la modalidad de "cara"
se encenderá la luz indicadora y el
aire será dirigido a las salidas que
dirigen el aire hacia la cara.
B670D02O
