2006 Hyundai Santa Fe Manual del propietario (in Spanish)

1- 38

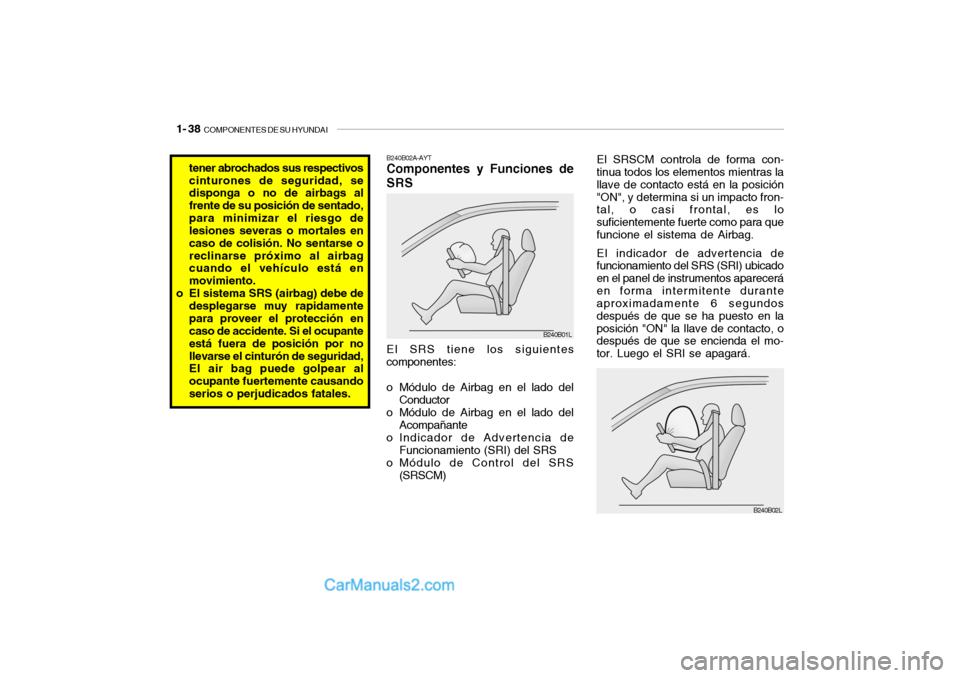

COMPONENTES DE SU HYUNDAI
B240B02A-AYTComponentes y Funciones de
SRSEl SRS tiene los siguientes
componentes:
o Módulo de Airbag en el lado del
Conductor
o Módulo de Airbag en el lado del
Acompañante
o Indicador de Advertencia de
Funcionamiento (SRI) del SRS
o Módulo de Control del SRS
(SRSCM)
B240B01L
B240B02L
El SRSCM controla de forma con-
tinua todos los elementos mientras la
llave de contacto está en la posición
"ON", y determina si un impacto fron-
tal, o casi frontal, es lo
suficientemente fuerte como para que
funcione el sistema de Airbag.
El indicador de advertencia de
funcionamiento del SRS (SRI) ubicado
en el panel de instrumentos aparecerá
en forma intermitente durante
aproximadamente 6 segundos
después de que se ha puesto en la
posición "ON" la llave de contacto, o
después de que se encienda el mo-
tor. Luego el SRI se apagará. tener abrochados sus respectivos
cinturones de seguridad, se
disponga o no de airbags al
frente de su posición de sentado,
para minimizar el riesgo de
lesiones severas o mortales en
caso de colisión. No sentarse o
reclinarse próximo al airbag
cuando el vehículo está en
movimiento.
o El sistema SRS (airbag) debe de
desplegarse muy rapidamente
para proveer el protección en
caso de accidente. Si el ocupante
está fuera de posición por no
llevarse el cinturón de seguridad,
El air bag puede golpear al
ocupante fuertemente causando
serios o perjudicados fatales.

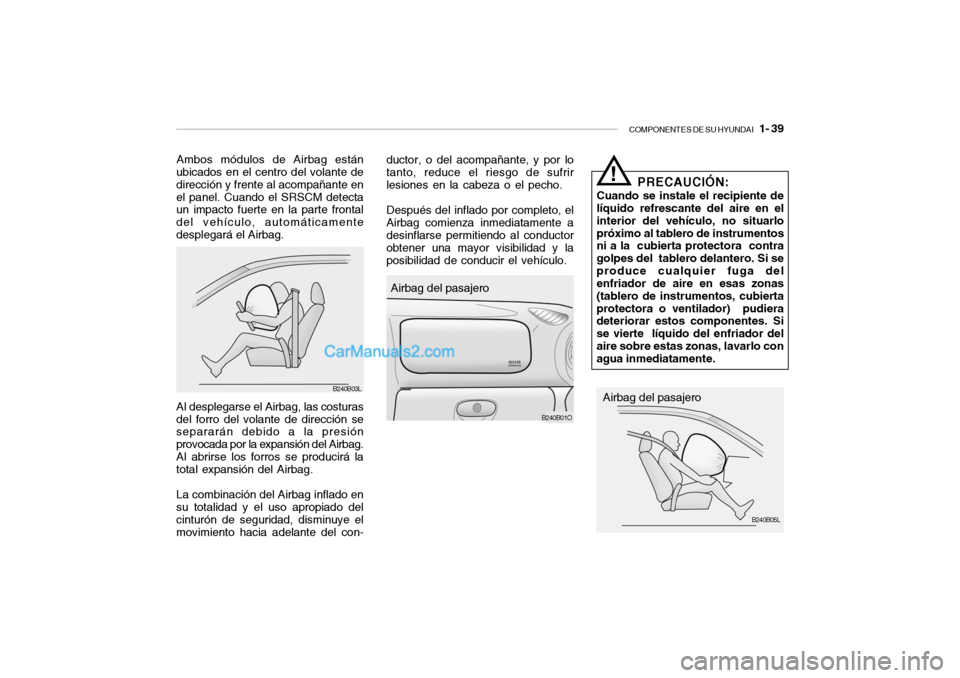

COMPONENTES DE SU HYUNDAI
1- 39
Ambos módulos de Airbag están
ubicados en el centro del volante de
dirección y frente al acompañante en
el panel. Cuando el SRSCM detecta
un impacto fuerte en la parte frontal
del vehículo, automáticamente
desplegará el Airbag.
B240B03L
B240B01O
Airbag del pasajero ductor, o del acompañante, y por lo
tanto, reduce el riesgo de sufrir
lesiones en la cabeza o el pecho.
Después del inflado por completo, el
Airbag comienza inmediatamente a
desinflarse permitiendo al conductor
obtener una mayor visibilidad y la
posibilidad de conducir el vehículo.
PRECAUCIÓN:
Cuando se instale el recipiente de
líquido refrescante del aire en el
interior del vehículo, no situarlo
próximo al tablero de instrumentos
ni a la cubierta protectora contra
golpes del tablero delantero. Si se
produce cualquier fuga del
enfriador de aire en esas zonas
(tablero de instrumentos, cubierta
protectora o ventilador) pudiera
deteriorar estos componentes. Si
se vierte líquido del enfriador del
aire sobre estas zonas, lavarlo con
agua inmediatamente.
B240B05L
Al desplegarse el Airbag, las costuras
del forro del volante de dirección se
separarán debido a la presión
provocada por la expansión del Airbag.
Al abrirse los forros se producirá la
total expansión del Airbag.
La combinación del Airbag inflado en
su totalidad y el uso apropiado del
cinturón de seguridad, disminuye el
movimiento hacia adelante del con-Airbag del pasajero
!

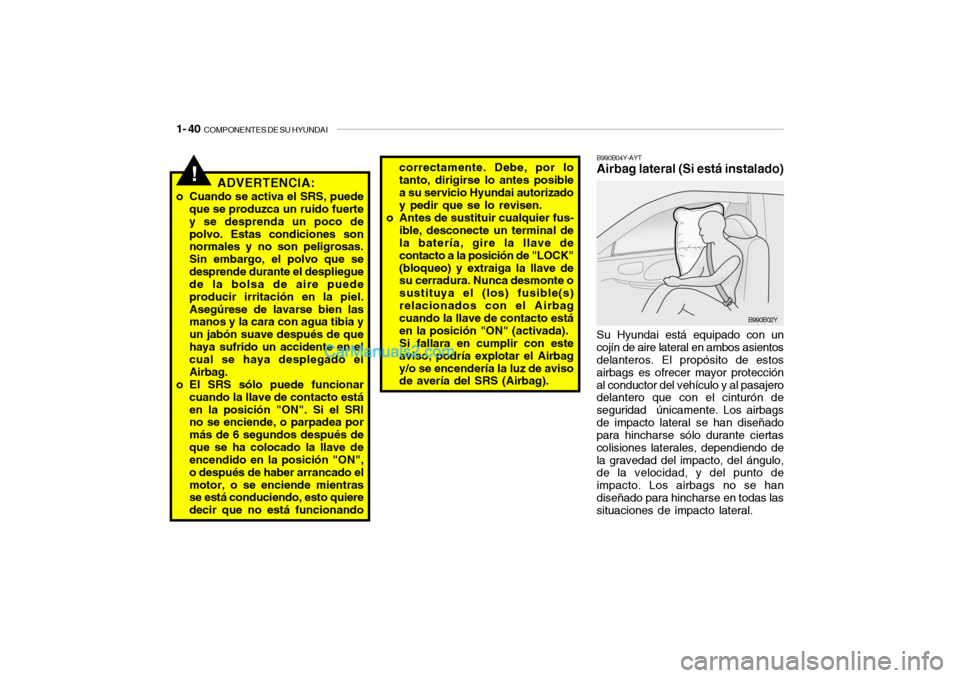

1- 40
COMPONENTES DE SU HYUNDAI
Su Hyundai está equipado con un
cojín de aire lateral en ambos asientos
delanteros. El propósito de estos
airbags es ofrecer mayor protección
al conductor del vehículo y al pasajero
delantero que con el cinturón de
seguridad únicamente. Los airbags
de impacto lateral se han diseñado
para hincharse sólo durante ciertas
colisiones laterales, dependiendo de
la gravedad del impacto, del ángulo,
de la velocidad, y del punto de
impacto. Los airbags no se han
diseñado para hincharse en todas las
situaciones de impacto lateral.B990B04Y-AYTAirbag lateral (Si está instalado)
B990B02Y
correctamente. Debe, por lo
tanto, dirigirse lo antes posible
a su servicio Hyundai autorizado
y pedir que se lo revisen.
o Antes de sustituir cualquier fus-
ible, desconecte un terminal de
la batería, gire la llave de
contacto a la posición de "LOCK"
(bloqueo) y extraiga la llave de
su cerradura. Nunca desmonte o
sustituya el (los) fusible(s)
relacionados con el Airbag
cuando la llave de contacto está
en la posición "ON" (activada).
Si fallara en cumplir con este
aviso, podría explotar el Airbag
y/o se encendería la luz de aviso
de avería del SRS (Airbag).
!
ADVERTENCIA:
o Cuando se activa el SRS, puede
que se produzca un ruido fuerte
y se desprenda un poco de
polvo. Estas condiciones son
normales y no son peligrosas.
Sin embargo, el polvo que se
desprende durante el despliegue
de la bolsa de aire puede
producir irritación en la piel.
Asegúrese de lavarse bien las
manos y la cara con agua tibia y
un jabón suave después de que
haya sufrido un accidente en el
cual se haya desplegado el
Airbag.
o El SRS sólo puede funcionar
cuando la llave de contacto está
en la posición "ON". Si el SRI
no se enciende, o parpadea por
más de 6 segundos después de
que se ha colocado la llave de
encendido en la posición "ON",
o después de haber arrancado el
motor, o se enciende mientras
se está conduciendo, esto quiere
decir que no está funcionando

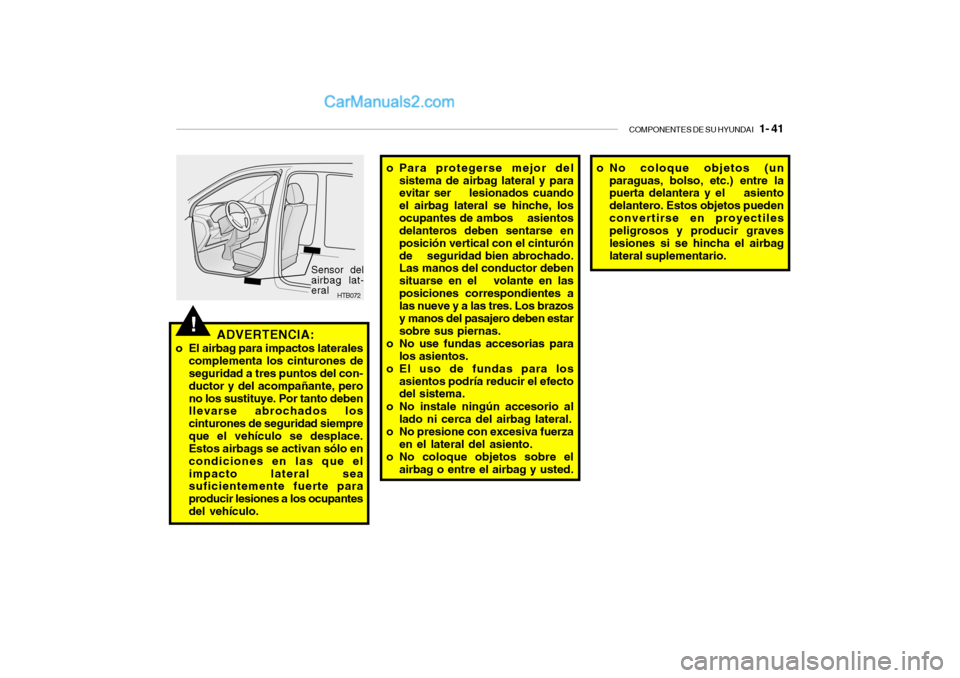

COMPONENTES DE SU HYUNDAI
1- 41
!
ADVERTENCIA:
o El airbag para impactos laterales
complementa los cinturones de
seguridad a tres puntos del con-
ductor y del acompañante, pero
no los sustituye. Por tanto deben
llevarse abrochados los
cinturones de seguridad siempre
que el vehículo se desplace.
Estos airbags se activan sólo en
condiciones en las que el
impacto lateral sea
suficientemente fuerte para
producir lesiones a los ocupantes
del vehículo.
HTB072
Sensor del
airbag lat-
eral
o Para protegerse mejor del
sistema de airbag lateral y para
evitar ser lesionados cuando
el airbag lateral se hinche, los
ocupantes de ambos asientos
delanteros deben sentarse en
posición vertical con el cinturón
de seguridad bien abrochado.
Las manos del conductor deben
situarse en el volante en las
posiciones correspondientes a
las nueve y a las tres. Los brazos
y manos del pasajero deben estar
sobre sus piernas.
o No use fundas accesorias para
los asientos.
o El uso de fundas para los
asientos podría reducir el efecto
del sistema.
o No instale ningún accesorio al
lado ni cerca del airbag lateral.
o No presione con excesiva fuerza
en el lateral del asiento.
o No coloque objetos sobre el
airbag o entre el airbag y usted.o No coloque objetos (un
paraguas, bolso, etc.) entre la
puerta delantera y el asiento
delantero. Estos objetos pueden
convertirse en proyectiles
peligrosos y producir graves
lesiones si se hincha el airbag
lateral suplementario.

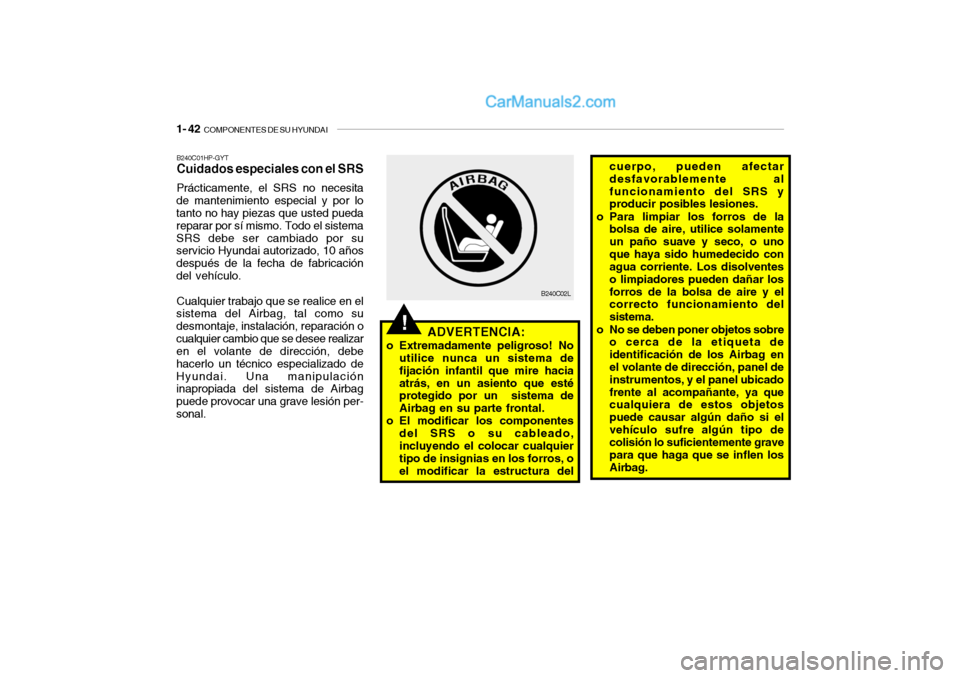

1- 42
COMPONENTES DE SU HYUNDAI
!
B240C02L
ADVERTENCIA:
o Extremadamente peligroso! No
utilice nunca un sistema de
fijación infantil que mire hacia
atrás, en un asiento que esté
protegido por un sistema de
Airbag en su parte frontal.
o El modificar los componentes
del SRS o su cableado,
incluyendo el colocar cualquier
tipo de insignias en los forros, o
el modificar la estructura delcuerpo, pueden afectar
desfavorablemente al
funcionamiento del SRS y
producir posibles lesiones.
o Para limpiar los forros de la
bolsa de aire, utilice solamente
un paño suave y seco, o uno
que haya sido humedecido con
agua corriente. Los disolventes
o limpiadores pueden dañar los
forros de la bolsa de aire y el
correcto funcionamiento del
sistema.
o No se deben poner objetos sobre
o cerca de la etiqueta de
identificación de los Airbag en
el volante de dirección, panel de
instrumentos, y el panel ubicado
frente al acompañante, ya que
cualquiera de estos objetos
puede causar algún daño si el
vehículo sufre algún tipo de
colisión lo suficientemente grave
para que haga que se inflen los
Airbag.
B240C01HP-GYTCuidados especiales con el SRSPrácticamente, el SRS no necesita
de mantenimiento especial y por lo
tanto no hay piezas que usted pueda
reparar por sí mismo. Todo el sistema
SRS debe ser cambiado por su
servicio Hyundai autorizado, 10 años
después de la fecha de fabricación
del vehículo.
Cualquier trabajo que se realice en el
sistema del Airbag, tal como su
desmontaje, instalación, reparación o
cualquier cambio que se desee realizar
en el volante de dirección, debe
hacerlo un técnico especializado de
Hyundai. Una manipulación
inapropiada del sistema de Airbag
puede provocar una grave lesión per-
sonal.

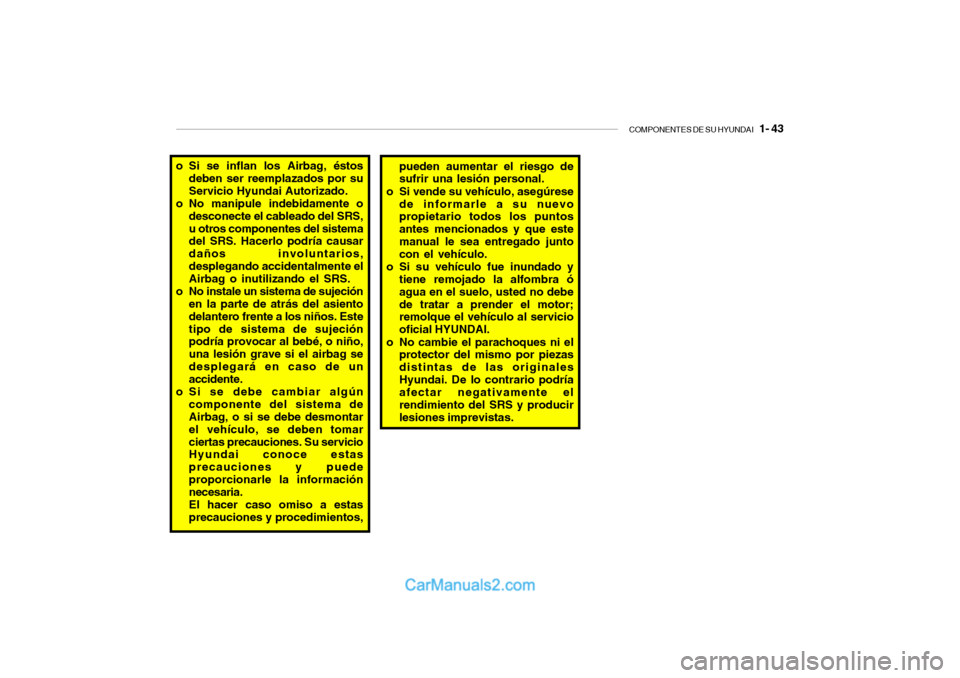

COMPONENTES DE SU HYUNDAI
1- 43
pueden aumentar el riesgo de
sufrir una lesión personal.
o Si vende su vehículo, asegúrese
de informarle a su nuevo
propietario todos los puntos
antes mencionados y que este
manual le sea entregado junto
con el vehículo.
o Si su vehículo fue inundado y
tiene remojado la alfombra ó
agua en el suelo, usted no debe
de tratar a prender el motor;
remolque el vehículo al servicio
oficial HYUNDAI.
o No cambie el parachoques ni el
protector del mismo por piezas
distintas de las originales
Hyundai. De lo contrario podría
afectar negativamente el
rendimiento del SRS y producir
lesiones imprevistas.
o Si se inflan los Airbag, éstos
deben ser reemplazados por su
Servicio Hyundai Autorizado.
o No manipule indebidamente o
desconecte el cableado del SRS,
u otros componentes del sistema
del SRS. Hacerlo podría causar
daños involuntarios,
desplegando accidentalmente el
Airbag o inutilizando el SRS.
o No instale un sistema de sujeción
en la parte de atrás del asiento
delantero frente a los niños. Este
tipo de sistema de sujeción
podría provocar al bebé, o niño,
una lesión grave si el airbag se
desplegará en caso de un
accidente.
o Si se debe cambiar algún
componente del sistema de
Airbag, o si se debe desmontar
el vehículo, se deben tomar
ciertas precauciones. Su servicio
Hyundai conoce estas
precauciones y puede
proporcionarle la información
necesaria.
El hacer caso omiso a estas
precauciones y procedimientos,

1- 44
COMPONENTES DE SU HYUNDAI
B260A04O-GHTPANEL DE INSTRUMENTOS E INDICADOR DE LUCES1. Indicador de temperatura
2. Tacómetro
3. Indicador de intermitente
4. Indicador de luz larga
5. Velocímetro
6. Odómetro/Cuenta kilómetros
7. Indicador de combustible
8. Lámpara indicadora del precalentador
diesel
9. Indicador de avería
10. Piloto automático (Si está instalado)
11. Luz indicadora de 4WD embragada
(Si está instalado)12. Luz de aviso de la presión del aceite
13. Sistema de sujeción (Airbag)
(Si está instalado)
14. Testigo de advertencia del nivel de aceite
del motor (Motores diesel)
15. Testigo de advertencia de la abertura de la
puerta trasera
16. Luz indicadora de puertas abiertas
17. Luz de aviso del voltaje de la batería
18. Luz indicadora de la posición de la palanca
de cambios de la transmisión automática
(Si está instalado)19. Lámpara de aviso del filtro de combutible
(Motores diesel)
20. Luz de aviso de freno estacionamiento/
nivel de líquido bajo
21. Luz de advertencia del sistema
delzantibloqueo de frenos (ABS)
22.Indicator señalizador del inmovilizador
(Motores diesel)
23. Luz de aviso del nivel del combustible
24. Luces indicadoras del control de tracción
(Si está instalado)
B260A02O-1
12334
56 7
9
1011
12 13 14 1517
18 20 21 22
16
8
19
23 24

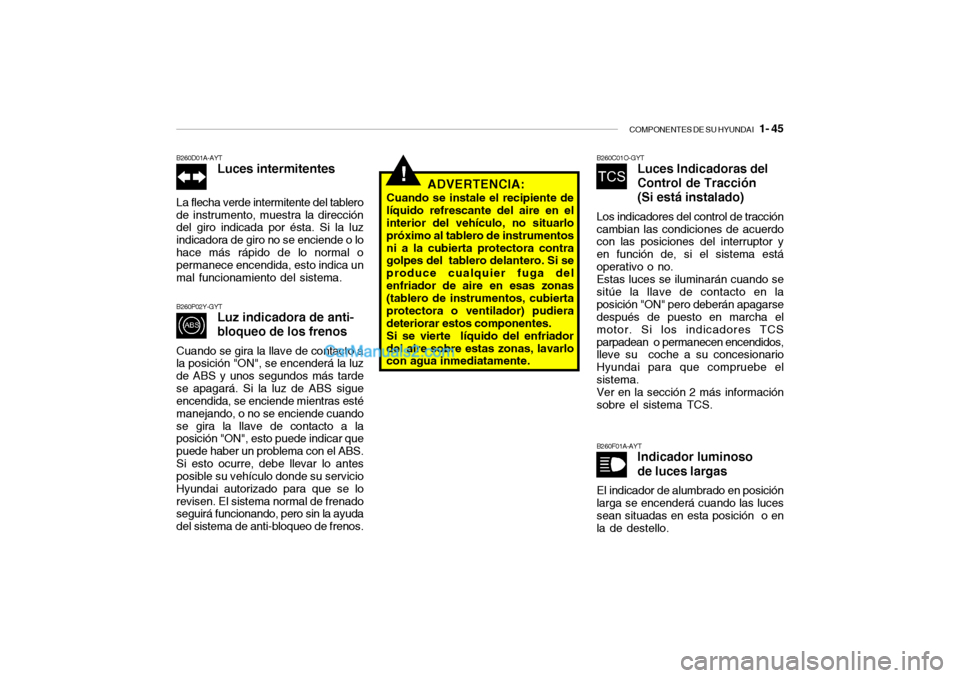

COMPONENTES DE SU HYUNDAI
1- 45
!
B260D01A-AYT
Luces intermitentes
La flecha verde intermitente del tablero
de instrumento, muestra la dirección
del giro indicada por ésta. Si la luz
indicadora de giro no se enciende o lo
hace más rápido de lo normal o
permanece encendida, esto indica un
mal funcionamiento del sistema.B260P02Y-GYT
Luz indicadora de anti-
bloqueo de los frenos
Cuando se gira la llave de contacto a
la posición "ON", se encenderá la luz
de ABS y unos segundos más tarde
se apagará. Si la luz de ABS sigue
encendida, se enciende mientras esté
manejando, o no se enciende cuando
se gira la llave de contacto a la
posición "ON", esto puede indicar que
puede haber un problema con el ABS.
Si esto ocurre, debe llevar lo antes
posible su vehículo donde su servicio
Hyundai autorizado para que se lo
revisen. El sistema normal de frenado
seguirá funcionando, pero sin la ayuda
del sistema de anti-bloqueo de frenos.
ADVERTENCIA:
Cuando se instale el recipiente de
líquido refrescante del aire en el
interior del vehículo, no situarlo
próximo al tablero de instrumentos
ni a la cubierta protectora contra
golpes del tablero delantero. Si se
produce cualquier fuga del
enfriador de aire en esas zonas
(tablero de instrumentos, cubierta
protectora o ventilador) pudiera
deteriorar estos componentes.
Si se vierte líquido del enfriador
del aire sobre estas zonas, lavarlo
con agua inmediatamente.
B260C01O-GYT
Luces Indicadoras del
Control de Tracción
(Si está instalado)
Los indicadores del control de tracción
cambian las condiciones de acuerdo
con las posiciones del interruptor y
en función de, si el sistema está
operativo o no.
Estas luces se iluminarán cuando se
sitúe la llave de contacto en la
posición "ON" pero deberán apagarse
después de puesto en marcha el
motor. Si los indicadores TCS
parpadean o permanecen encendidos,
lleve su coche a su concesionario
Hyundai para que compruebe el
sistema.
Ver en la sección 2 más información
sobre el sistema TCS.B260F01A-AYT
Indicador luminoso
de luces largas
El indicador de alumbrado en posición
larga se encenderá cuando las luces
sean situadas en esta posición o en
la de destello.
