6- 4
MANTENGALO USTED MISMO

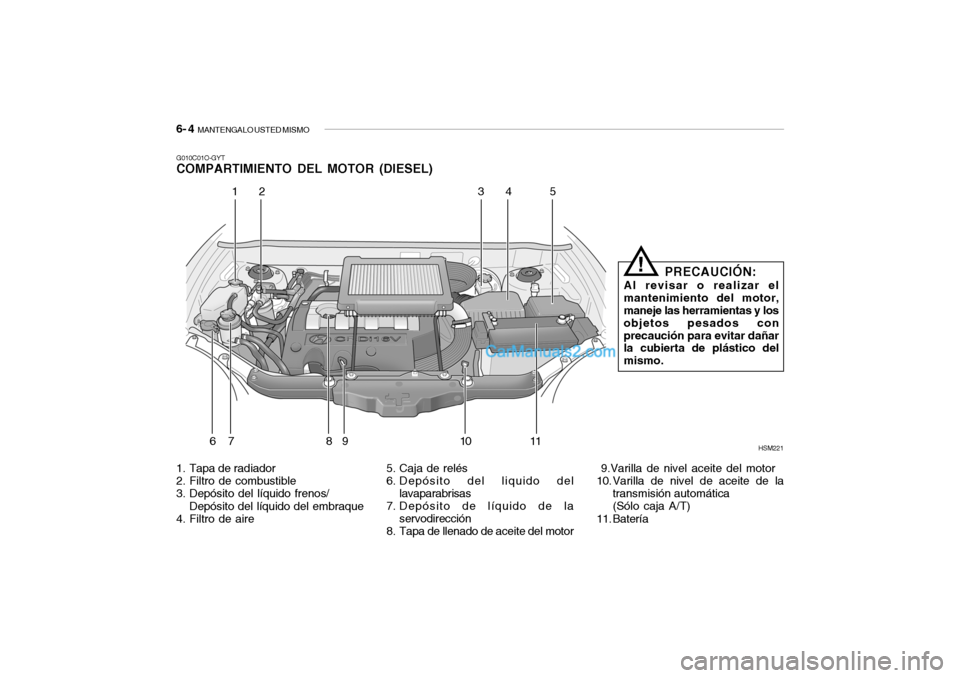

G010C01O-GYTCOMPARTIMIENTO DEL MOTOR (DIESEL)
HSM221
1. Tapa de radiador
2. Filtro de combustible
3. Depósito del líquido frenos/
Depósito del líquido del embraque
4. Filtro de aire5. Caja de relés
6. Depósito del liquido del
lavaparabrisas
7. Depósito de líquido de la
servodirección
8. Tapa de llenado de aceite del motor 9.Varilla de nivel aceite del motor
10. Varilla de nivel de aceite de la
transmisión automática
(Sólo caja A/T)
11. Batería
PRECAUCIÓN:
Al revisar o realizar el
mantenimiento del motor,
maneje las herramientas y los
objetos pesados con
precaución para evitar dañar
la cubierta de plástico del
mismo.
!
1
23
45
6 7 8 9 10 11

MANTENGALO USTED MISMO
6- 5

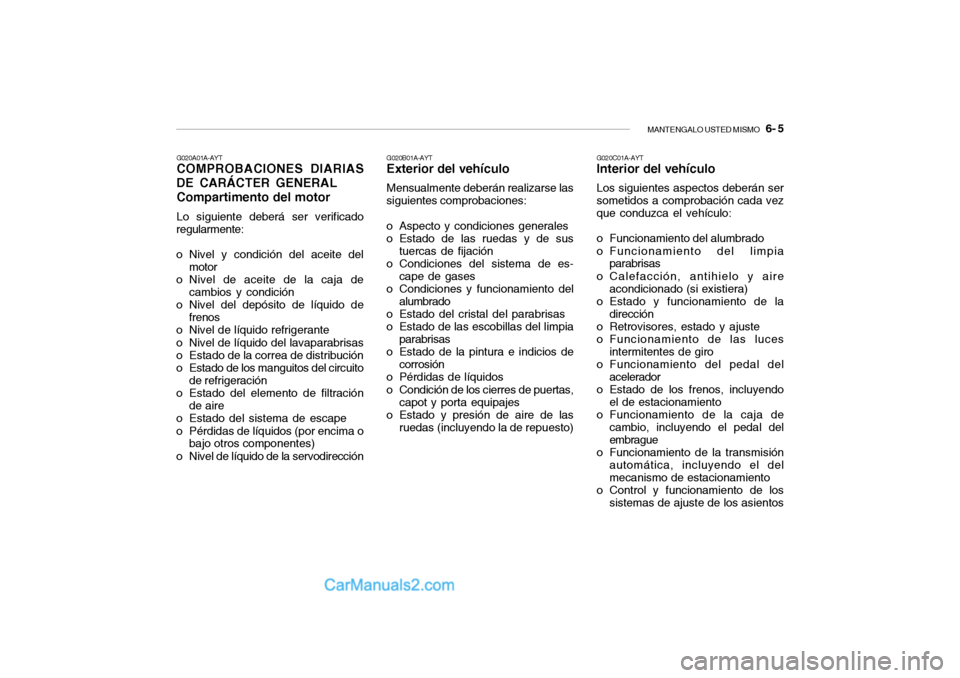

G020C01A-AYTInterior del vehículoLos siguientes aspectos deberán ser
sometidos a comprobación cada vez
que conduzca el vehículo:
o Funcionamiento del alumbrado
o Funcionamiento del limpia
parabrisas
o Calefacción, antihielo y aire
acondicionado (si existiera)
o Estado y funcionamiento de la
dirección
o Retrovisores, estado y ajuste
o Funcionamiento de las luces
intermitentes de giro
o Funcionamiento del pedal del
acelerador
o Estado de los frenos, incluyendo
el de estacionamiento
o Funcionamiento de la caja de
cambio, incluyendo el pedal del
embrague
o Funcionamiento de la transmisión
automática, incluyendo el del
mecanismo de estacionamiento
o Control y funcionamiento de los
sistemas de ajuste de los asientos
G020A01A-AYTCOMPROBACIONES DIARIAS
DE CARÁCTER GENERAL
Compartimento del motorLo siguiente deberá ser verificado
regularmente:
o Nivel y condición del aceite del
motor
o Nivel de aceite de la caja de
cambios y condición
o Nivel del depósito de líquido de
frenos
o Nivel de líquido refrigerante
o Nivel de líquido del lavaparabrisas
o Estado de la correa de distribución
o Estado de los manguitos del circuito
de refrigeración
o Estado del elemento de filtración
de aire
o Estado del sistema de escape
o Pérdidas de líquidos (por encima o
bajo otros componentes)
o Nivel de líquido de la servodirección
G020B01A-AYTExterior del vehículoMensualmente deberán realizarse las
siguientes comprobaciones:
o Aspecto y condiciones generales
o Estado de las ruedas y de sus
tuercas de fijación
o Condiciones del sistema de es-
cape de gases
o Condiciones y funcionamiento del
alumbrado
o Estado del cristal del parabrisas
o Estado de las escobillas del limpia
parabrisas
o Estado de la pintura e indicios de
corrosión
o Pérdidas de líquidos
o Condición de los cierres de puertas,
capot y porta equipajes
o Estado y presión de aire de las
ruedas (incluyendo la de repuesto)

6- 6
MANTENGALO USTED MISMO
G030B01O
G030B01HPG030B01O-GYT

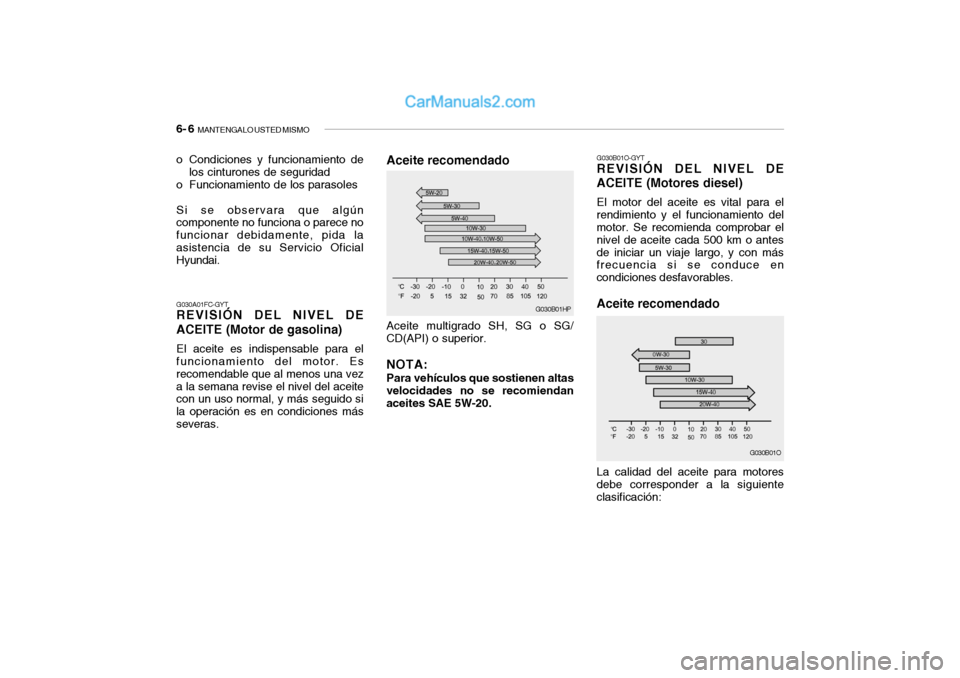

REVISIÓN DEL NIVEL DE
ACEITE (Motores diesel)El motor del aceite es vital para el
rendimiento y el funcionamiento del
motor. Se recomienda comprobar el
nivel de aceite cada 500 km o antes
de iniciar un viaje largo, y con más
frecuencia si se conduce en
condiciones desfavorables.Aceite recomendado
G030A01FC-GYTREVISIÓN DEL NIVEL DE
ACEITE (Motor de gasolina)El aceite es indispensable para el
funcionamiento del motor. Es
recomendable que al menos una vez
a la semana revise el nivel del aceite
con un uso normal, y más seguido si
la operación es en condiciones más
severas. o Condiciones y funcionamiento de
los cinturones de seguridad
o Funcionamiento de los parasoles
Si se observara que algún
componente no funciona o parece no
funcionar debidamente, pida la
asistencia de su Servicio Oficial
Hyundai.
Aceite recomendadoAceite multigrado SH, SG o SG/
CD(API) o superior.NOTA:Para vehículos que sostienen altas
velocidades no se recomiendan
aceites SAE 5W-20.
La calidad del aceite para motores
debe corresponder a la siguiente
clasificación:

MANTENGALO USTED MISMO
6- 7

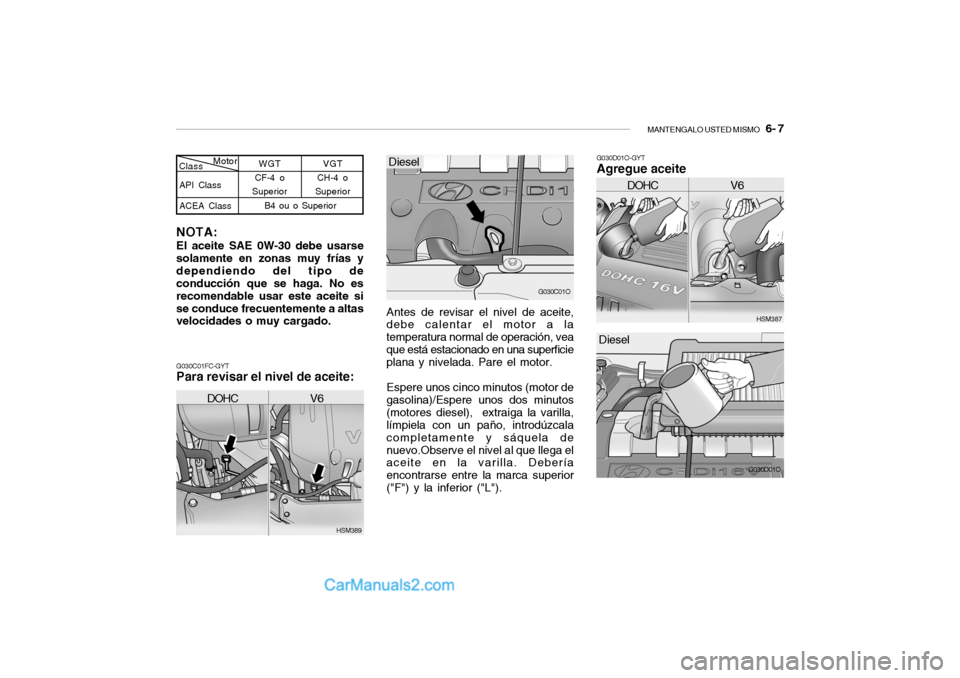

G030D01O-GYTAgregue aceite
G030C01FC-GYTPara revisar el nivel de aceite:
Antes de revisar el nivel de aceite,
debe calentar el motor a la
temperatura normal de operación, vea
que está estacionado en una superficie
plana y nivelada. Pare el motor.
Espere unos cinco minutos (motor de
gasolina)/Espere unos dos minutos
(motores diesel), extraiga la varilla,
límpiela con un paño, introdúzcala
completamente y sáquela de
nuevo.Observe el nivel al que llega el
aceite en la varilla. Debería
encontrarse entre la marca superior
("F") y la inferior ("L").
HSM389G030C01O
NOTA:El aceite SAE 0W-30 debe usarse
solamente en zonas muy frías y
dependiendo del tipo de
conducción que se haga. No es
recomendable usar este aceite si
se conduce frecuentemente a altas
velocidades o muy cargado.API Class
ACEA ClassMotor
ClassWGT
CF-4 o
SuperiorVGT
CH-4 o
Superior
B4 ou o Superior
HSM387
DOHC V6
DOHC V6
Diesel
G030D01O
Diesel

6- 8
MANTENGALO USTED MISMO

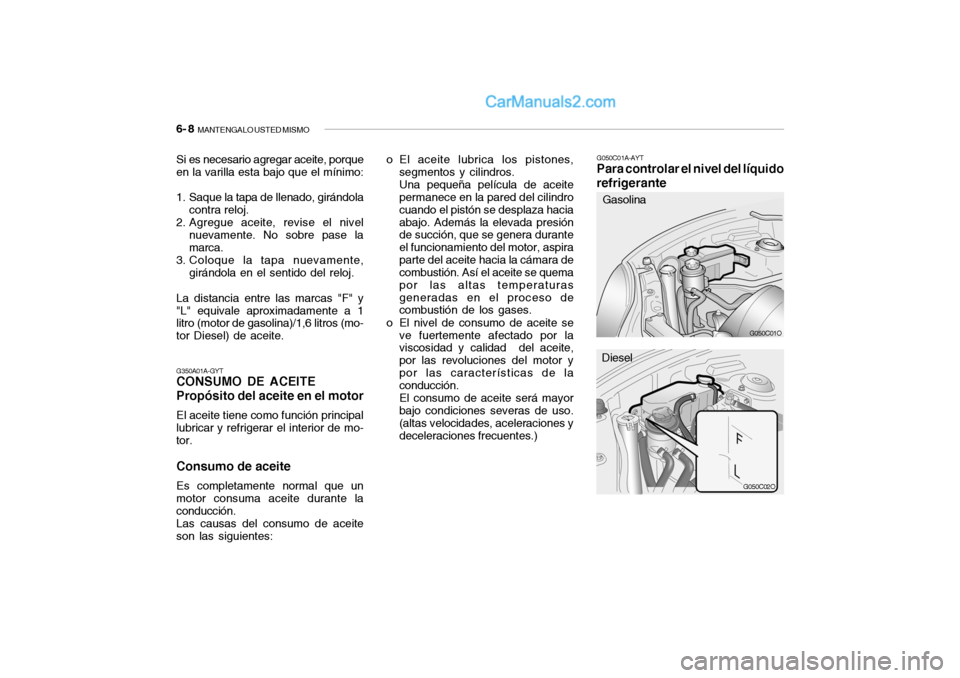

G050C01A-AYTPara controlar el nivel del líquido
refrigerante
G050C01OG050C02O
o El aceite lubrica los pistones,
segmentos y cilindros.
Una pequeña película de aceite
permanece en la pared del cilindro
cuando el pistón se desplaza hacia
abajo. Además la elevada presión
de succión, que se genera durante
el funcionamiento del motor, aspira
parte del aceite hacia la cámara de
combustión. Así el aceite se quema
por las altas temperaturas
generadas en el proceso de
combustión de los gases.
o El nivel de consumo de aceite se
ve fuertemente afectado por la
viscosidad y calidad del aceite,
por las revoluciones del motor y
por las características de la
conducción.
El consumo de aceite será mayor
bajo condiciones severas de uso.
(altas velocidades, aceleraciones y
deceleraciones frecuentes.) Si es necesario agregar aceite, porque
en la varilla esta bajo que el mínimo:
1. Saque la tapa de llenado, girándola
contra reloj.
2. Agregue aceite, revise el nivel
nuevamente. No sobre pase la
marca.
3. Coloque la tapa nuevamente,
girándola en el sentido del reloj.
La distancia entre las marcas "F" y
"L" equivale aproximadamente a 1
litro (motor de gasolina)/1,6 litros (mo-
tor Diesel) de aceite.
G350A01A-GYTCONSUMO DE ACEITE
Propósito del aceite en el motorEl aceite tiene como función principal
lubricar y refrigerar el interior de mo-
tor.Consumo de aceiteEs completamente normal que un
motor consuma aceite durante la
conducción.
Las causas del consumo de aceite
son las siguientes:Gasolina
Diesel

MANTENGALO USTED MISMO
6- 9

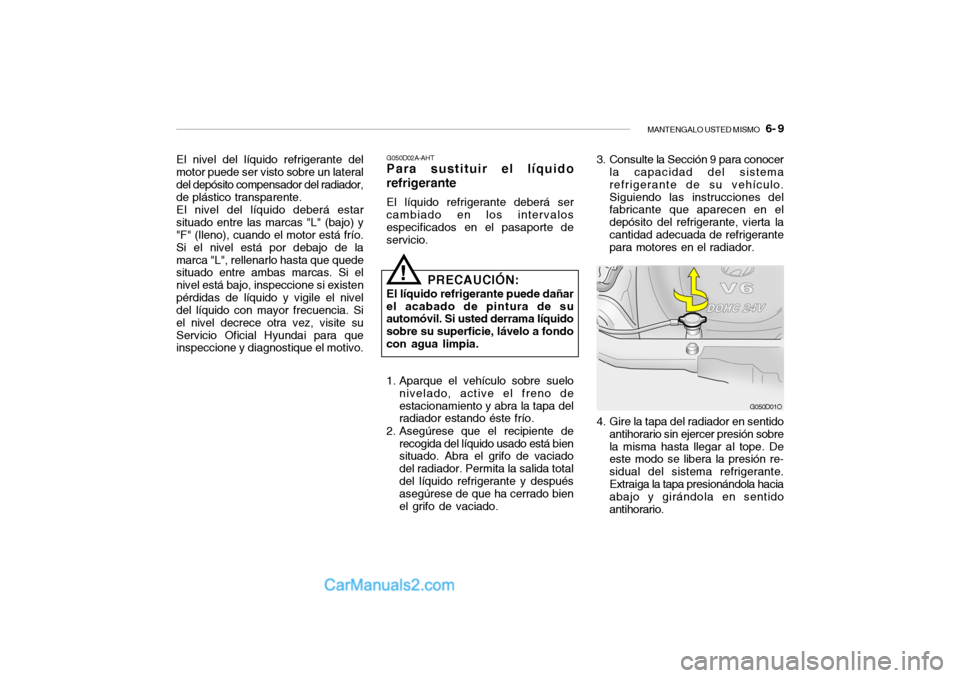

El nivel del líquido refrigerante del
motor puede ser visto sobre un lateral
del depósito compensador del radiador,
de plástico transparente.
El nivel del líquido deberá estar
situado entre las marcas "L" (bajo) y
"F" (lleno), cuando el motor está frío.
Si el nivel está por debajo de la
marca "L", rellenarlo hasta que quede
situado entre ambas marcas. Si el
nivel está bajo, inspeccione si existen
pérdidas de líquido y vigile el nivel
del líquido con mayor frecuencia. Si
el nivel decrece otra vez, visite su
Servicio Oficial Hyundai para que
inspeccione y diagnostique el motivo.
G050D02A-AHTPara sustituir el líquido
refrigeranteEl líquido refrigerante deberá ser
cambiado en los intervalos
especificados en el pasaporte de
servicio.
G050D01O
4. Gire la tapa del radiador en sentido
antihorario sin ejercer presión sobre
la misma hasta llegar al tope. De
este modo se libera la presión re-
sidual del sistema refrigerante.
Extraiga la tapa presionándola hacia
abajo y girándola en sentido
antihorario.
PRECAUCIÓN:
El líquido refrigerante puede dañar
el acabado de pintura de su
automóvil. Si usted derrama líquido
sobre su superficie, lávelo a fondo
con agua limpia.
1. Aparque el vehículo sobre suelo
nivelado, active el freno de
estacionamiento y abra la tapa del
radiador estando éste frío.
2. Asegúrese que el recipiente de
recogida del líquido usado está bien
situado. Abra el grifo de vaciado
del radiador. Permita la salida total
del líquido refrigerante y después
asegúrese de que ha cerrado bien
el grifo de vaciado.
!
3. Consulte la Sección 9 para conocer
la capacidad del sistema
refrigerante de su vehículo.
Siguiendo las instrucciones del
fabricante que aparecen en el
depósito del refrigerante, vierta la
cantidad adecuada de refrigerante
para motores en el radiador.

6- 10
MANTENGALO USTED MISMO

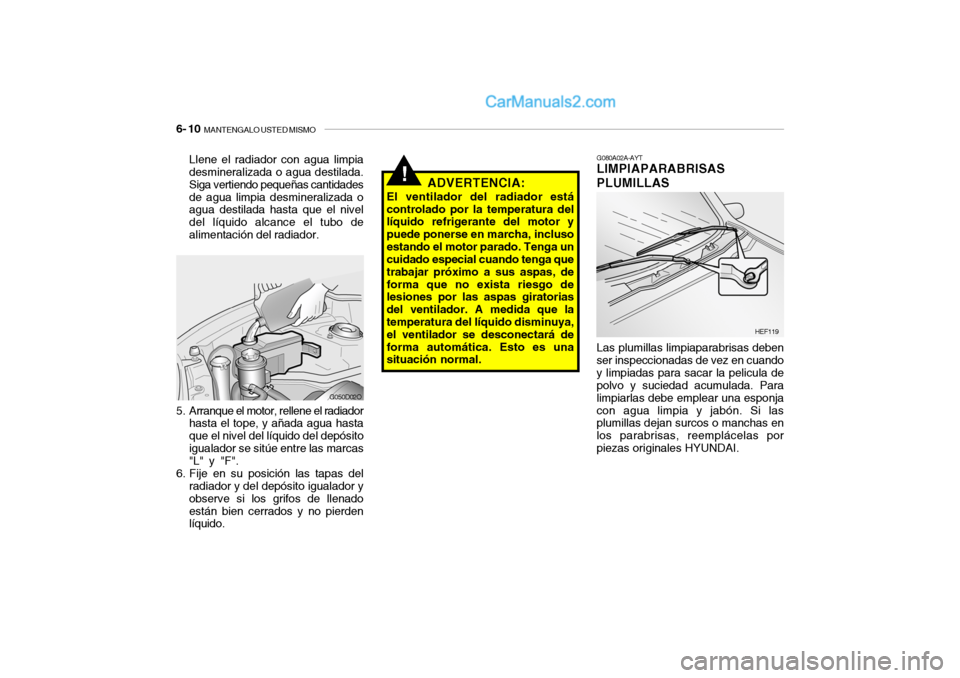

G080A02A-AYTLIMPIAPARABRISAS
PLUMILLAS
HEF119
!
ADVERTENCIA:
El ventilador del radiador está
controlado por la temperatura del
líquido refrigerante del motor y
puede ponerse en marcha, incluso
estando el motor parado. Tenga un
cuidado especial cuando tenga que
trabajar próximo a sus aspas, de
forma que no exista riesgo de
lesiones por las aspas giratorias
del ventilador. A medida que la
temperatura del líquido disminuya,
el ventilador se desconectará de
forma automática. Esto es una
situación normal.
5. Arranque el motor, rellene el radiador
hasta el tope, y añada agua hasta
que el nivel del líquido del depósito
igualador se sitúe entre las marcas
"L" y "F".
6. Fije en su posición las tapas del
radiador y del depósito igualador y
observe si los grifos de llenado
están bien cerrados y no pierden
líquido.
G050D02O
Llene el radiador con agua limpia
desmineralizada o agua destilada.
Siga vertiendo pequeñas cantidades
de agua limpia desmineralizada o
agua destilada hasta que el nivel
del líquido alcance el tubo de
alimentación del radiador.
Las plumillas limpiaparabrisas deben
ser inspeccionadas de vez en cuando
y limpiadas para sacar la pelicula de
polvo y suciedad acumulada. Para
limpiarlas debe emplear una esponja
con agua limpia y jabón. Si las
plumillas dejan surcos o manchas en
los parabrisas, reemplácelas por
piezas originales HYUNDAI.

MANTENGALO USTED MISMO
6- 11
PRECAUCIÓN:
o No ponga en funcionamiento los
limpiaparabrisas con los
parabrisas secos, acortará la vida
de las plumillas y puede rayar el
parabrisas.
o Evite que la goma de la escobilla
entre en contacto con productos
derivados del petróleo, como el
aceite para motores, gasolina,
etc.

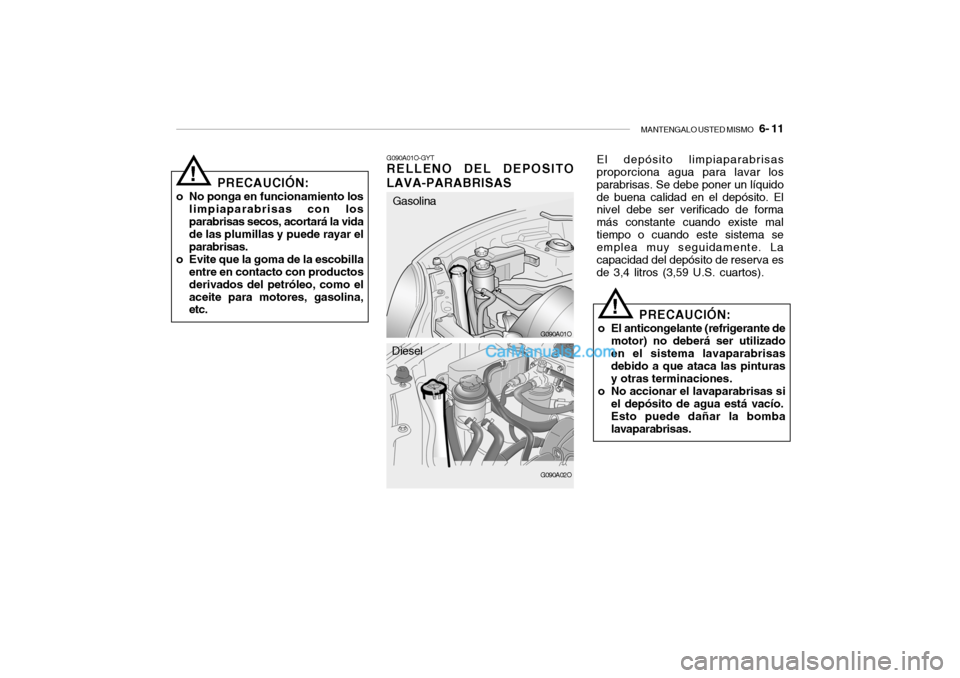

G090A01O-GYTRELLENO DEL DEPOSITO
LAVA-PARABRISAS
El depósito limpiaparabrisas
proporciona agua para lavar los
parabrisas. Se debe poner un líquido
de buena calidad en el depósito. El
nivel debe ser verificado de forma
más constante cuando existe mal
tiempo o cuando este sistema se
emplea muy seguidamente. La
capacidad del depósito de reserva es
de 3,4 litros (3,59 U.S. cuartos).
!
PRECAUCIÓN:
o El anticongelante (refrigerante de
motor) no deberá ser utilizado
en el sistema lavaparabrisas
debido a que ataca las pinturas
y otras terminaciones.
o No accionar el lavaparabrisas si
el depósito de agua está vacío.
Esto puede dañar la bomba
lavaparabrisas.
G090A01O
!
G090A02O
