2006 Hyundai Santa Fe Manual del propietario (in Spanish)

SU VEHÍCULO DE UN SOLO VISTAZO

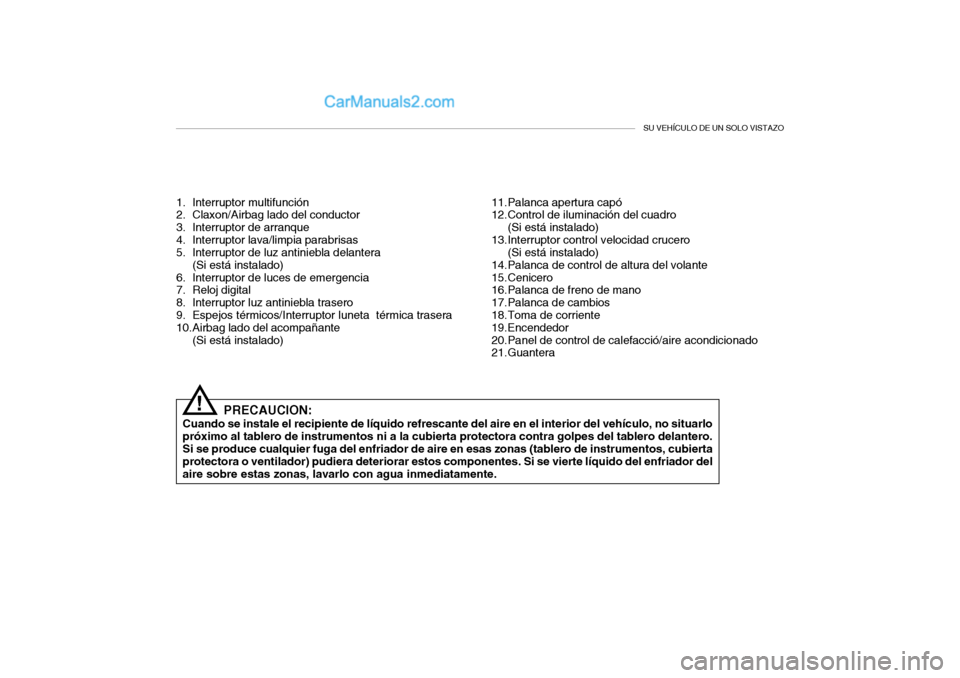

1. Interruptor multifunción
2. Claxon/Airbag lado del conductor
3. Interruptor de arranque
4. Interruptor lava/limpia parabrisas
5. Interruptor de luz antiniebla delantera
(Si está instalado)
6. Interruptor de luces de emergencia
7. Reloj digital
8. Interruptor luz antiniebla trasero
9. Espejos térmicos/Interruptor luneta térmica trasera
10.Airbag lado del acompañante
(Si está instalado)
PRECAUCION:
Cuando se instale el recipiente de líquido refrescante del aire en el interior del vehículo, no situarlo
próximo al tablero de instrumentos ni a la cubierta protectora contra golpes del tablero delantero.
Si se produce cualquier fuga del enfriador de aire en esas zonas (tablero de instrumentos, cubierta
protectora o ventilador) pudiera deteriorar estos componentes. Si se vierte líquido del enfriador del
aire sobre estas zonas, lavarlo con agua inmediatamente.11.Palanca apertura capó
12.Control de iluminación del cuadro
(Si está instalado)
13.Interruptor control velocidad crucero
(Si está instalado)
14.Palanca de control de altura del volante
15.Cenicero
16.Palanca de freno de mano
17.Palanca de cambios
18.Toma de corriente
19.Encendedor
20.Panel de control de calefacció/aire acondicionado
21.Guantera
!

SU VEHÍCULO DE UN SOLO VISTAZO

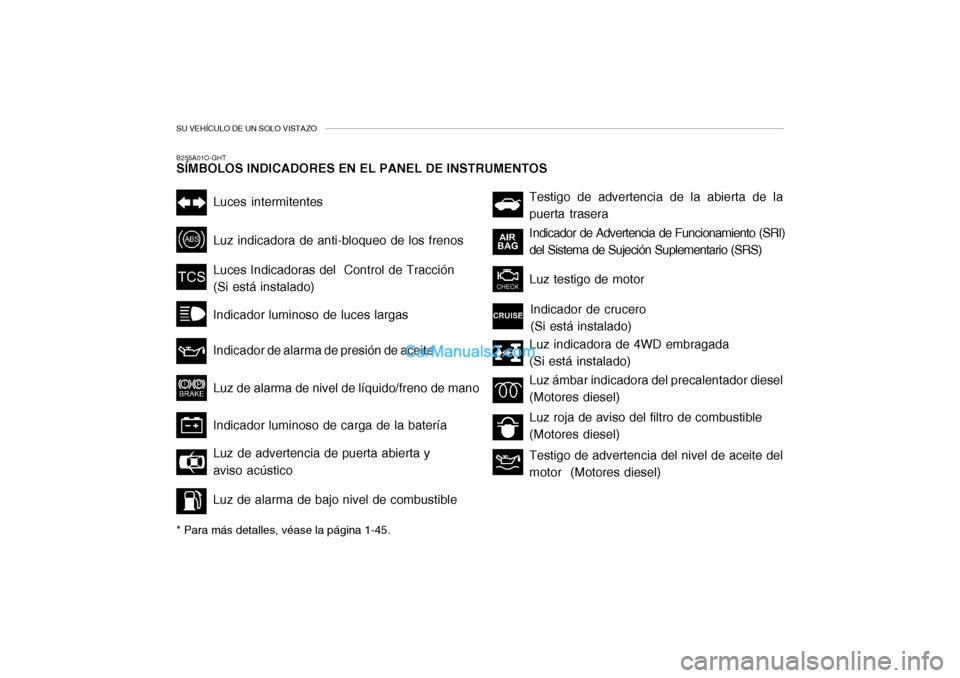

Luz ámbar indicadora del precalentador diesel
(Motores diesel) Luz indicadora de 4WD embragada
(Si está instalado)Luz testigo de motorI ndicador de Advertencia de Funcionamiento (SRI)
del Sistema de Sujeción Suplementario (SRS) Testigo de advertencia de la abierta de la
puerta trasera
Luz de alarma de bajo nivel de combustibleLuz de advertencia de puerta abierta y
aviso acústico Luces Indicadoras del Control de Tracción
(Si está instalado)Luz indicadora de anti-bloqueo de los frenosLuces intermitentes
B255A01O-GHTSÍMBOLOS INDICADORES EN EL PANEL DE INSTRUMENTOS* Para más detalles, véase la página 1-45.
Indicador luminoso de luces largas
Indicador de alarma de presión de aceite
Luz de alarma de nivel de líquido/freno de mano
Indicador luminoso de carga de la bateríaLuz roja de aviso del filtro de combustible
(Motores diesel)
Testigo de advertencia del nivel de aceite del
motor (Motores diesel)
Indicador de crucero
(Si está instalado)

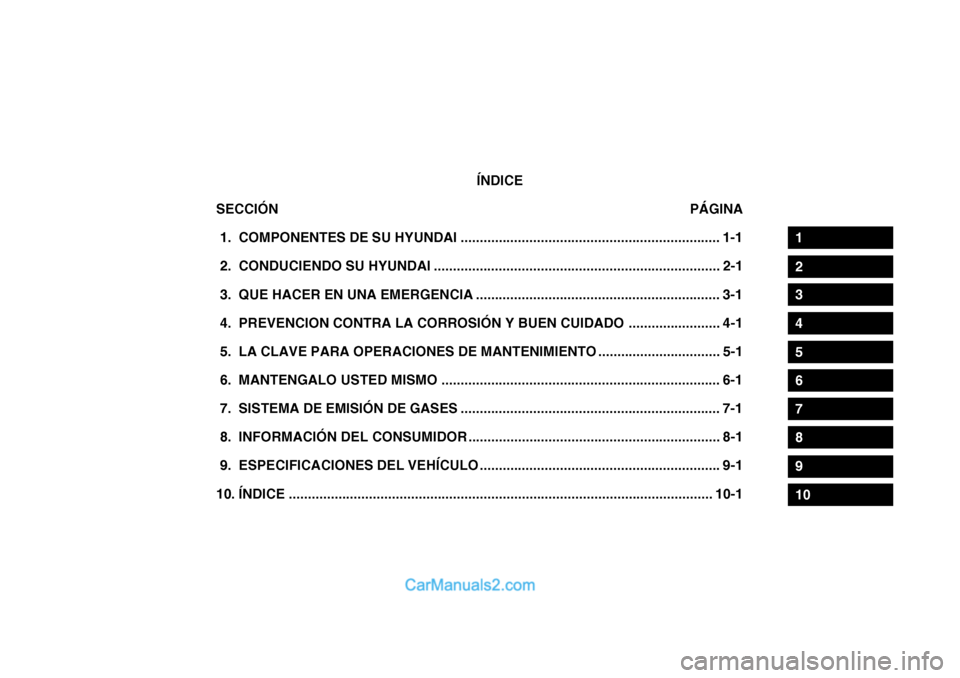

ÍNDICE
SECCIÓN PÁGINA
1. COMPONENTES DE SU HYUNDAI .................................................................... 1-1
2. CONDUCIENDO SU HYUNDAI ........................................................................... 2-1
3. QUE HACER EN UNA EMERGENCIA ................................................................ 3-1
4. PREVENCION CONTRA LA CORROSIÓN Y BUEN CUIDADO ........................ 4-1
5. LA CLAVE PARA OPERACIONES DE MANTENIMIENTO ................................ 5-1
6. MANTENGALO USTED MISMO ......................................................................... 6-1
7. SISTEMA DE EMISIÓN DE GASES .................................................................... 7-1
8. INFORMACIÓN DEL CONSUMIDOR .................................................................. 8-1
9. ESPECIFICACIONES DEL VEHÍCULO ............................................................... 9-1
10. ÍNDICE ............................................................................................................... 10-1
12345678910

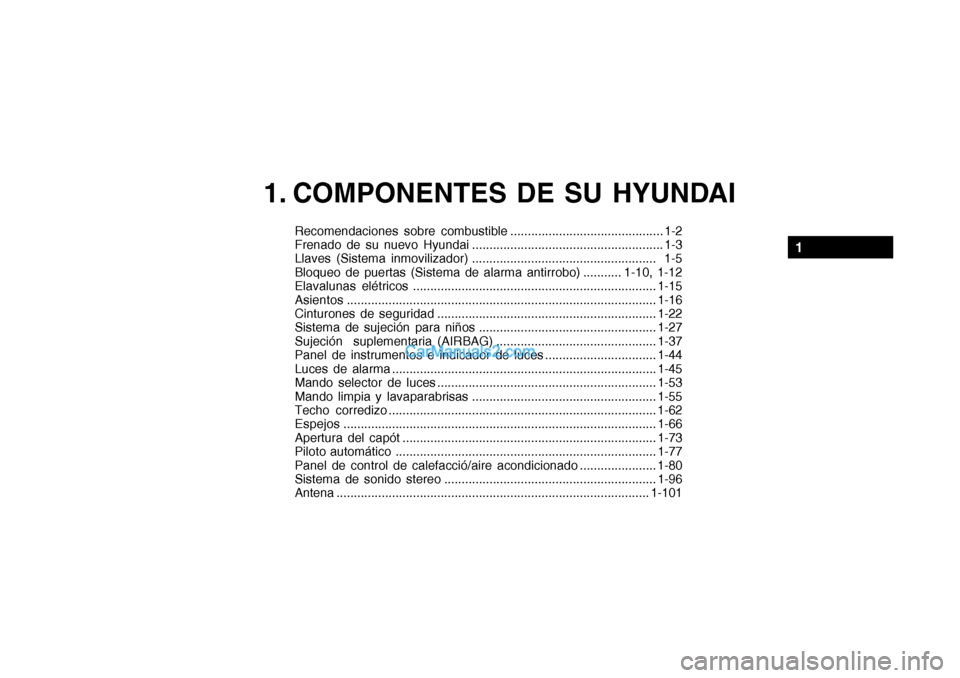

1. COMPONENTES DE SU HYUNDAI
Recomendaciones sobre combustible ............................................ 1-2
Frenado de su nuevo Hyundai ....................................................... 1-3
Llaves (Sistema inmovilizador) ..................................................... 1-5
Bloqueo de puertas (Sistema de alarma antirrobo) ........... 1-10, 1-12
Elavalunas elétricos......................................................................1-15
Asientos.........................................................................................1-16
Cinturones de seguridad ...............................................................1-22
Sistema de sujeción para niños ...................................................1-27
Sujeción suplementaria (AIRBAG) ..............................................1-37
Panel de instrumentos e indicador de luces................................1-44
Luces de alarma............................................................................1-45
Mando selector de luces ...............................................................1-53
Mando limpia y lavaparabrisas .....................................................1-55
Techo corredizo ............................................................................. 1-62
Espejos..........................................................................................1-66
Apertura del capót.........................................................................1-73
Piloto automático...........................................................................1-77
Panel de control de calefacció/aire acondicionado...................... 1-80
Sistema de sonido stereo .............................................................1-96
Antena..........................................................................................1-101
1

1- 2
COMPONENTES DE SU HYUNDAI
B010A01O B010A02O-GHT

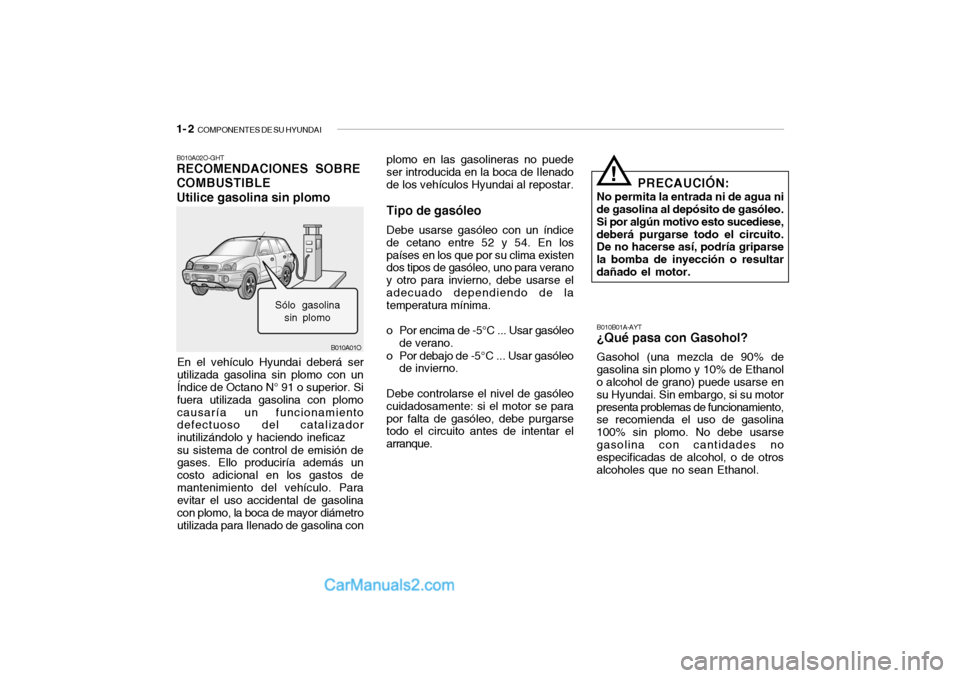

RECOMENDACIONES SOBRE
COMBUSTIBLE
Utilice gasolina sin plomoEn el vehículo Hyundai deberá ser
utilizada gasolina sin plomo con un
Índice de Octano N° 91 o superior. Si
fuera utilizada gasolina con plomo
causaría un funcionamiento
defectuoso del catalizador
inutilizándolo y haciendo ineficaz
su sistema de control de emisión de
gases. Ello produciría además un
costo adicional en los gastos de
mantenimiento del vehículo. Para
evitar el uso accidental de gasolina
con plomo, la boca de mayor diámetro
utilizada para Ilenado de gasolina con
Sólo gasolina
sin plomo
plomo en las gasolineras no puede
ser introducida en la boca de Ilenado
de los vehículos Hyundai al repostar.Tipo de gasóleoDebe usarse gasóleo con un índice
de cetano entre 52 y 54. En los
países en los que por su clima existen
dos tipos de gasóleo, uno para verano
y otro para invierno, debe usarse el
adecuado dependiendo de la
temperatura mínima.
o Por encima de -5°C ... Usar gasóleo
de verano.
o Por debajo de -5°C ... Usar gasóleo
de invierno.
Debe controlarse el nivel de gasóleo
cuidadosamente: si el motor se para
por falta de gasóleo, debe purgarse
todo el circuito antes de intentar el
arranque.
PRECAUCIÓN:
No permita la entrada ni de agua ni
de gasolina al depósito de gasóleo.
Si por algún motivo esto sucediese,
deberá purgarse todo el circuito.
De no hacerse así, podría griparse
la bomba de inyección o resultar
dañado el motor.B010B01A-AYT¿Qué pasa con Gasohol?Gasohol (una mezcla de 90% de
gasolina sin plomo y 10% de Ethanol
o alcohol de grano) puede usarse en
su Hyundai. Sin embargo, si su motor
presenta problemas de funcionamiento,
se recomienda el uso de gasolina
100% sin plomo. No debe usarse
gasolina con cantidades no
especificadas de alcohol, o de otros
alcoholes que no sean Ethanol.
!

COMPONENTES DE SU HYUNDAI
1- 3

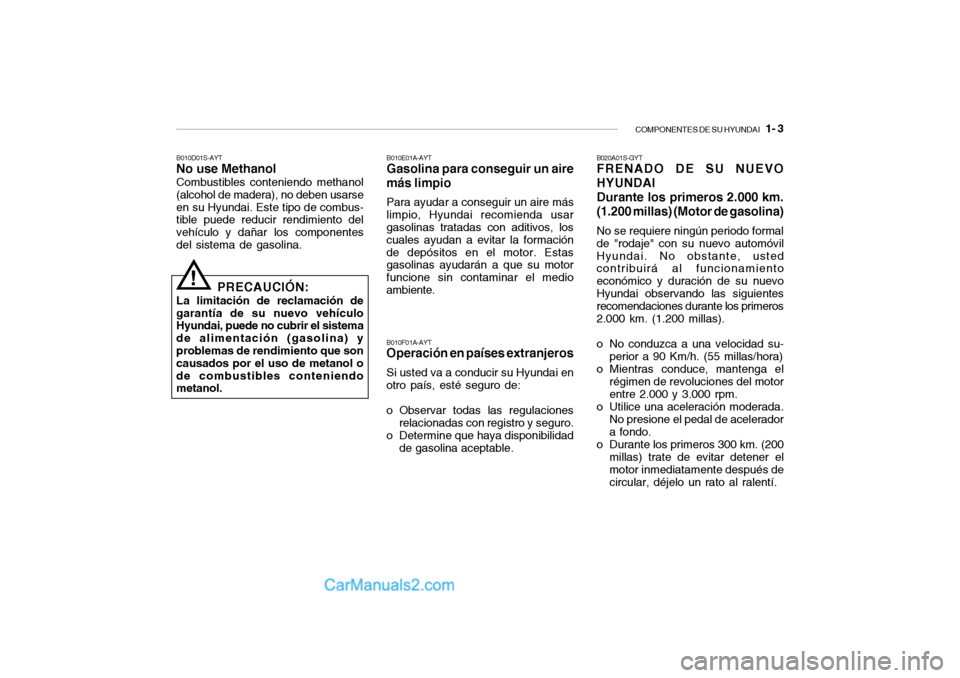

B010E01A-AYTGasolina para conseguir un aire
más limpioPara ayudar a conseguir un aire más
limpio, Hyundai recomienda usar
gasolinas tratadas con aditivos, los
cuales ayudan a evitar la formación
de depósitos en el motor. Estas
gasolinas ayudarán a que su motor
funcione sin contaminar el medio
ambiente.
B010D01S-AYTNo use MethanolCombustibles conteniendo methanol
(alcohol de madera), no deben usarse
en su Hyundai. Este tipo de combus-
tible puede reducir rendimiento del
vehículo y dañar los componentes
del sistema de gasolina.
B010F01A-AYTOperación en países extranjerosSi usted va a conducir su Hyundai en
otro país, esté seguro de:
o Observar todas las regulaciones
relacionadas con registro y seguro.
o Determine que haya disponibilidad
de gasolina aceptable.
B020A01S-GYTFRENADO DE SU NUEVO
HYUNDAI
Durante los primeros 2.000 km.
(1.200 millas) (Motor de gasolina)No se requiere ningún periodo formal
de "rodaje" con su nuevo automóvil
Hyundai. No obstante, usted
contribuirá al funcionamiento
económico y duración de su nuevo
Hyundai observando las siguientes
recomendaciones durante los primeros
2.000 km. (1.200 millas).
o No conduzca a una velocidad su-
perior a 90 Km/h. (55 millas/hora)
o Mientras conduce, mantenga el
régimen de revoluciones del motor
entre 2.000 y 3.000 rpm.
o Utilice una aceleración moderada.
No presione el pedal de acelerador
a fondo.
o Durante los primeros 300 km. (200
millas) trate de evitar detener el
motor inmediatamente después de
circular, déjelo un rato al ralentí.
PRECAUCIÓN:
La limitación de reclamación de
garantía de su nuevo vehículo
Hyundai, puede no cubrir el sistema
de alimentación (gasolina) y
problemas de rendimiento que son
causados por el uso de metanol o
de combustibles conteniendo
metanol.
!

1- 4
COMPONENTES DE SU HYUNDAI

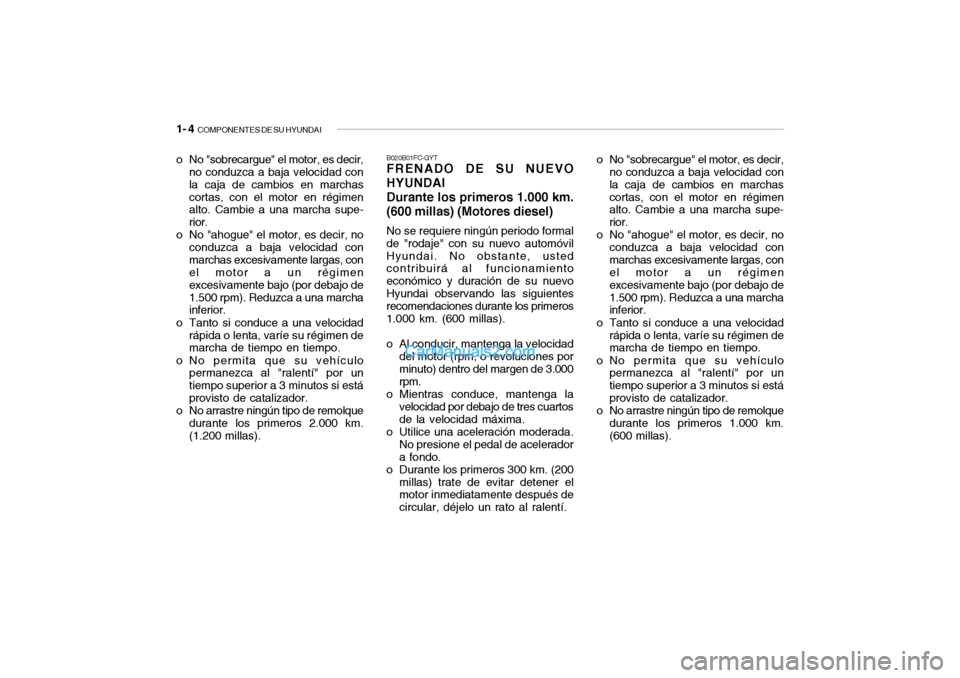

B020B01FC-GYTFRENADO DE SU NUEVO
HYUNDAI
Durante los primeros 1.000 km.
(600 millas) (Motores diesel)No se requiere ningún periodo formal
de "rodaje" con su nuevo automóvil
Hyundai. No obstante, usted
contribuirá al funcionamiento
económico y duración de su nuevo
Hyundai observando las siguientes
recomendaciones durante los primeros
1.000 km. (600 millas).
o Al conducir, mantenga la velocidad
del motor (rpm, o revoluciones por
minuto) dentro del margen de 3.000
rpm.
o Mientras conduce, mantenga la
velocidad por debajo de tres cuartos
de la velocidad máxima.
o Utilice una aceleración moderada.
No presione el pedal de acelerador
a fondo.
o Durante los primeros 300 km. (200
millas) trate de evitar detener el
motor inmediatamente después de
circular, déjelo un rato al ralentí. o No "sobrecargue" el motor, es decir,
no conduzca a baja velocidad con
la caja de cambios en marchas
cortas, con el motor en régimen
alto. Cambie a una marcha supe-
rior.
o No "ahogue" el motor, es decir, no
conduzca a baja velocidad con
marchas excesivamente largas, con
el motor a un régimen
excesivamente bajo (por debajo de
1.500 rpm). Reduzca a una marcha
inferior.
o Tanto si conduce a una velocidad
rápida o lenta, varíe su régimen de
marcha de tiempo en tiempo.
o No permita que su vehículo
permanezca al "ralentí" por un
tiempo superior a 3 minutos si está
provisto de catalizador.
o No arrastre ningún tipo de remolque
durante los primeros 2.000 km.
(1.200 millas).o No "sobrecargue" el motor, es decir,
no conduzca a baja velocidad con
la caja de cambios en marchas
cortas, con el motor en régimen
alto. Cambie a una marcha supe-
rior.
o No "ahogue" el motor, es decir, no
conduzca a baja velocidad con
marchas excesivamente largas, con
el motor a un régimen
excesivamente bajo (por debajo de
1.500 rpm). Reduzca a una marcha
inferior.
o Tanto si conduce a una velocidad
rápida o lenta, varíe su régimen de
marcha de tiempo en tiempo.
o No permita que su vehículo
permanezca al "ralentí" por un
tiempo superior a 3 minutos si está
provisto de catalizador.
o No arrastre ningún tipo de remolque
durante los primeros 1.000 km.
(600 millas).

COMPONENTES DE SU HYUNDAI
1- 5

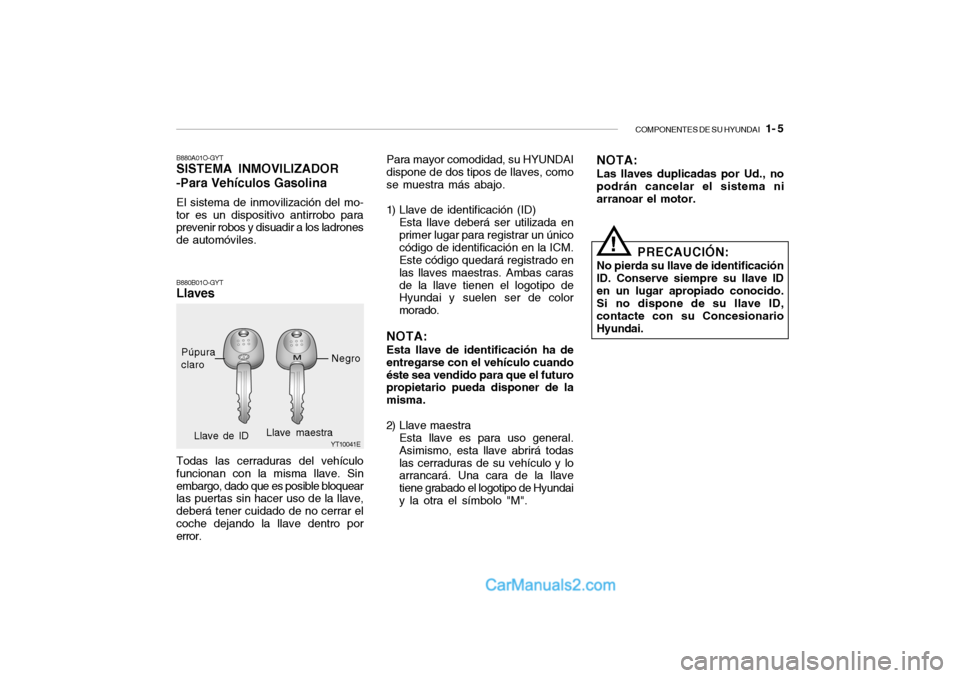

B880A01O-GYTSISTEMA INMOVILIZADOR
-Para Vehículos GasolinaEl sistema de inmovilización del mo-
tor es un dispositivo antirrobo para
prevenir robos y disuadir a los ladrones
de automóviles.B880B01O-GYTLlavesTodas las cerraduras del vehículo
funcionan con la misma llave. Sin
embargo, dado que es posible bloquear
las puertas sin hacer uso de la llave,
deberá tener cuidado de no cerrar el
coche dejando la llave dentro por
error.Para mayor comodidad, su HYUNDAI
dispone de dos tipos de llaves, como
se muestra más abajo.
1) Llave de identificación (ID)
Esta llave deberá ser utilizada en
primer lugar para registrar un único
código de identificación en la ICM.
Este código quedará registrado en
las llaves maestras. Ambas caras
de la llave tienen el logotipo de
Hyundai y suelen ser de color
morado.
NOTA:Esta llave de identificación ha de
entregarse con el vehículo cuando
éste sea vendido para que el futuro
propietario pueda disponer de la
misma.
2) Llave maestra
Esta llave es para uso general.
Asimismo, esta llave abrirá todas
las cerraduras de su vehículo y lo
arrancará. Una cara de la llave
tiene grabado el logotipo de Hyundai
y la otra el símbolo "M".
NOTA:Las llaves duplicadas por Ud., no
podrán cancelar el sistema ni
arranoar el motor.
Púpura
claro
YT10041E
PRECAUCIÓN:
No pierda su llave de identificación
ID. Conserve siempre su llave ID
en un lugar apropiado conocido.
Si no dispone de su llave ID,
contacte con su Concesionario
Hyundai.
Negro
Llave de IDLlave maestra
!
