2006 Hyundai Santa Fe Manual del propietario (in Spanish)

CONDUCIENDO SU HYNDAI

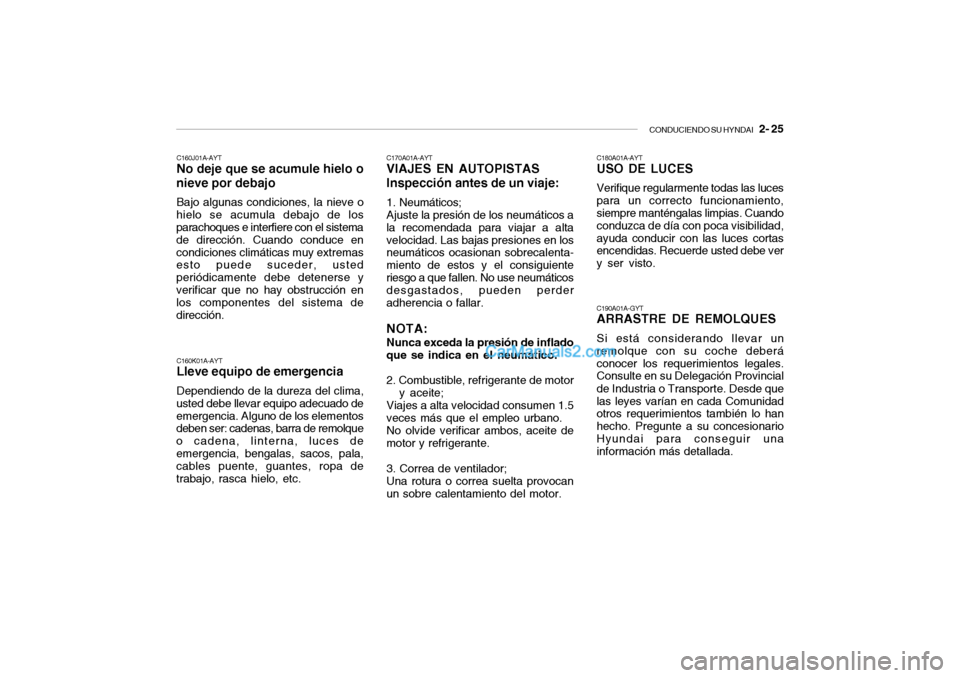

2- 25
C160J01A-AYTNo deje que se acumule hielo o
nieve por debajoBajo algunas condiciones, la nieve o
hielo se acumula debajo de los
parachoques e interfiere con el sistema
de dirección. Cuando conduce en
condiciones climáticas muy extremas
esto puede suceder, usted
periódicamente debe detenerse y
verificar que no hay obstrucción en
los componentes del sistema de
dirección.C160K01A-AYTLleve equipo de emergenciaDependiendo de la dureza del clima,
usted debe llevar equipo adecuado de
emergencia. Alguno de los elementos
deben ser: cadenas, barra de remolque
o cadena, linterna, luces de
emergencia, bengalas, sacos, pala,
cables puente, guantes, ropa de
trabajo, rasca hielo, etc.
C170A01A-AYTVIAJES EN AUTOPISTAS
Inspección antes de un viaje:1. Neumáticos;
Ajuste la presión de los neumáticos a
la recomendada para viajar a alta
velocidad. Las bajas presiones en los
neumáticos ocasionan sobrecalenta-
miento de estos y el consiguiente
riesgo a que fallen. No use neumáticos
desgastados, pueden perder
adherencia o fallar.NOTA:Nunca exceda la presión de inflado
que se indica en el neumático.
2. Combustible, refrigerante de motor
y aceite;
Viajes a alta velocidad consumen 1.5
veces más que el empleo urbano.
No olvide verificar ambos, aceite de
motor y refrigerante.
3. Correa de ventilador;
Una rotura o correa suelta provocan
un sobre calentamiento del motor.
C180A01A-AYTUSO DE LUCESVerifique regularmente todas las luces
para un correcto funcionamiento,
siempre manténgalas limpias. Cuando
conduzca de día con poca visibilidad,
ayuda conducir con las luces cortas
encendidas. Recuerde usted debe ver
y ser visto.C190A01A-GYTARRASTRE DE REMOLQUESSi está considerando llevar un
remolque con su coche deberá
conocer los requerimientos legales.
Consulte en su Delegación Provincial
de Industria o Transporte. Desde que
las leyes varían en cada Comunidad
otros requerimientos también lo han
hecho. Pregunte a su concesionario
Hyundai para conseguir una
información más detallada.

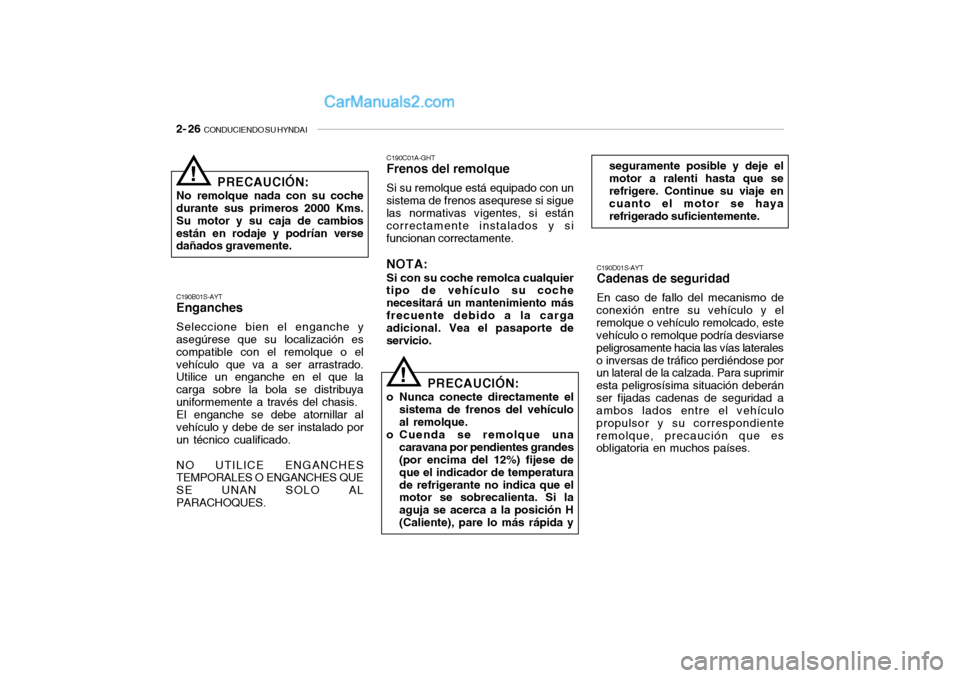

2- 26
CONDUCIENDO SU HYNDAI
C190C01A-GHTFrenos del remolqueSi su remolque está equipado con un
sistema de frenos asequrese si sigue
las normativas vigentes, si están
correctamente instalados y si
funcionan correctamente.NOTA:Si con su coche remolca cualquier
tipo de vehículo su coche
necesitará un mantenimiento más
frecuente debido a la carga
adicional. Vea el pasaporte de
servicio.
PRECAUCIÓN:
o Nunca conecte directamente el
sistema de frenos del vehículo
al remolque.
o Cuenda se remolque una
caravana por pendientes grandes
(por encima del 12%) fijese de
que el indicador de temperatura
de refrigerante no indica que el
motor se sobrecalienta. Si la
aguja se acerca a la posición H
(Caliente), pare lo más rápida y
C190D01S-AYTCadenas de seguridadEn caso de fallo del mecanismo de
conexión entre su vehículo y el
remolque o vehículo remolcado, este
vehículo o remolque podría desviarse
peligrosamente hacia las vías laterales
o inversas de tráfico perdiéndose por
un lateral de la calzada. Para suprimir
esta peligrosísima situación deberán
ser fijadas cadenas de seguridad a
ambos lados entre el vehículo
propulsor y su correspondiente
remolque, precaución que es
obligatoria en muchos países.seguramente posible y deje el
motor a ralenti hasta que se
refrigere. Continue su viaje en
cuanto el motor se haya
refrigerado suficientemente.
!
C190B01S-AYTEnganchesSeleccione bien el enganche y
asegúrese que su localización es
compatible con el remolque o el
vehículo que va a ser arrastrado.
Utilice un enganche en el que la
carga sobre la bola se distribuya
uniformemente a través del chasis.
El enganche se debe atornillar al
vehículo y debe de ser instalado por
un técnico cualificado.
NO UTILICE ENGANCHES
TEMPORALES O ENGANCHES QUE
SE UNAN SOLO AL
PARACHOQUES.
PRECAUCIÓN:
No remolque nada con su coche
durante sus primeros 2000 Kms.
Su motor y su caja de cambios
están en rodaje y podrían verse
dañados gravemente.
!

CONDUCIENDO SU HYNDAI

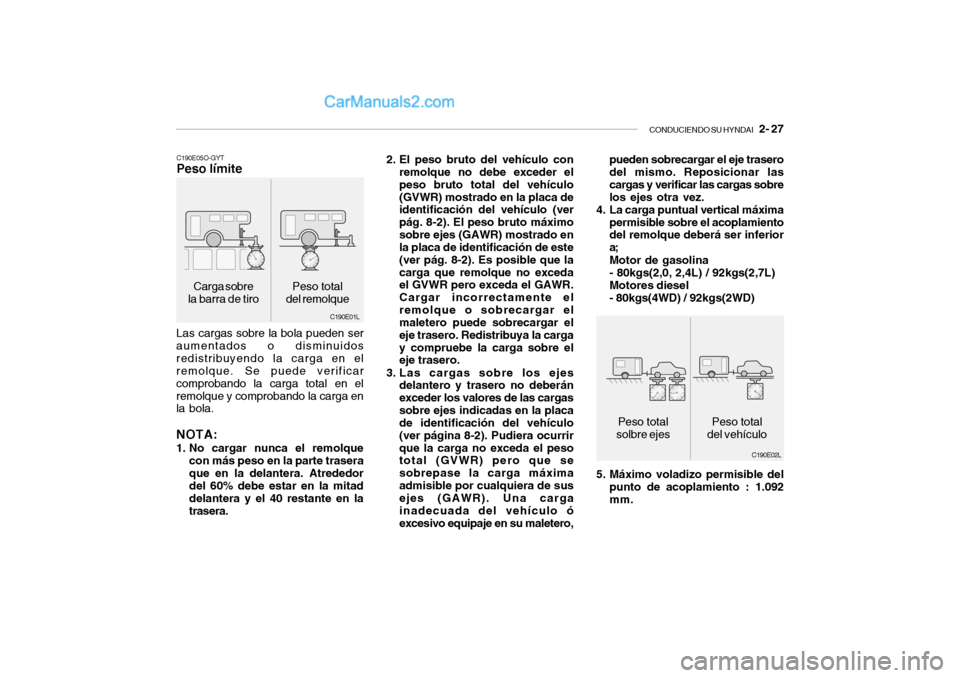

2- 27
Carga sobre
la barra de tiro
C190E01L C190E05O-GYT
Peso límiteLas cargas sobre la bola pueden ser
aumentados o disminuidos
redistribuyendo la carga en el
remolque. Se puede verificar
comprobando la carga total en el
remolque y comprobando la carga en
la bola.NOTA:1. No cargar nunca el remolque
con más peso en la parte trasera
que en la delantera. Atrededor
del 60% debe estar en la mitad
delantera y el 40 restante en la
trasera.2. El peso bruto del vehículo con
remolque no debe exceder el
peso bruto total del vehículo
(GVWR) mostrado en la placa de
identificación del vehículo (ver
pág. 8-2). El peso bruto máximo
sobre ejes (GAWR) mostrado en
la placa de identificación de este
(ver pág. 8-2). Es posible que la
carga que remolque no exceda
el GVWR pero exceda el GAWR.
Cargar incorrectamente el
remolque o sobrecargar el
maletero puede sobrecargar el
eje trasero. Redistribuya la carga
y compruebe la carga sobre el
eje trasero.
3. Las cargas sobre los ejes
delantero y trasero no deberán
exceder los valores de las cargas
sobre ejes indicadas en la placa
de identificación del vehículo
(ver página 8-2). Pudiera ocurrir
que la carga no exceda el peso
total (GVWR) pero que se
sobrepase la carga máxima
admisible por cualquiera de sus
ejes (GAWR). Una carga
inadecuada del vehículo ó
excesivo equipaje en su maletero,
C190E02L
Peso total
solbre ejesPeso total
del vehículo pueden sobrecargar el eje trasero
del mismo. Reposicionar las
cargas y verificar las cargas sobre
los ejes otra vez.
4. La carga puntual vertical máxima
permisible sobre el acoplamiento
del remolque deberá ser inferior
a;
Motor de gasolina
- 80kgs(2,0, 2,4L) / 92kgs(2,7L)
Motores diesel
- 80kgs(4WD) / 92kgs(2WD)
5. Máximo voladizo permisible del
punto de acoplamiento : 1.092
mm. Peso total
del remolque

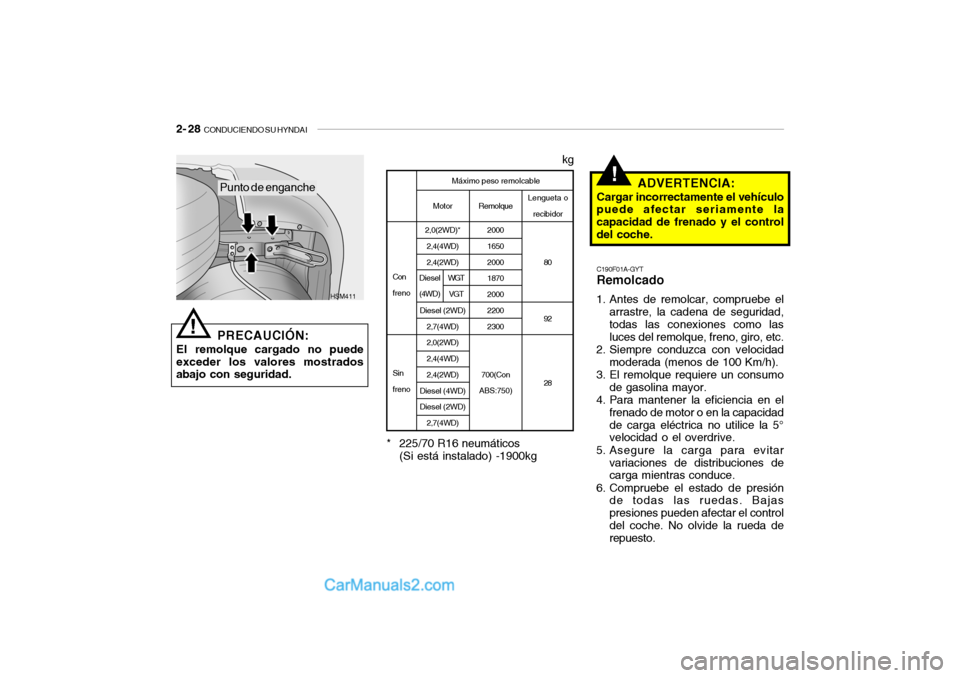

2- 28
CONDUCIENDO SU HYNDAI
Lengueta o
recibidor
80
92
28
!
ADVERTENCIA:
Cargar incorrectamente el vehículo
puede afectar seriamente la
capacidad de frenado y el control
del coche.
Motor
2,0(2WD)*
2,4(4WD)
2,4(2WD)
Diesel (2WD)
2,7(4WD)
2,0(2WD)
2,4(4WD)
2,4(2WD)
Diesel (4WD)
Diesel (2WD)
2,7(4WD)
Máximo peso remolcable
Con
freno
Sin
frenoRemolque
2000
1650
2000
1870
2000
2200
2300
700(Con
ABS:750)
kg
C190F01A-GYTRemolcado1. Antes de remolcar, compruebe el
arrastre, la cadena de seguridad,
todas las conexiones como las
luces del remolque, freno, giro, etc.
2. Siempre conduzca con velocidad
moderada (menos de 100 Km/h).
3. El remolque requiere un consumo
de gasolina mayor.
4. Para mantener la eficiencia en el
frenado de motor o en la capacidad
de carga eléctrica no utilice la 5°
velocidad o el overdrive.
5. Asegure la carga para evitar
variaciones de distribuciones de
carga mientras conduce.
6. Compruebe el estado de presión
de todas las ruedas. Bajas
presiones pueden afectar el control
del coche. No olvide la rueda de
repuesto.
HSM411
Punto de enganchePRECAUCIÓN:
El remolque cargado no puede
exceder los valores mostrados
abajo con seguridad.
!
* 225/70 R16 neumáticos
(Si está instalado) -1900kg
Diesel
(4WD)
WGT
VGT

CONDUCIENDO SU HYNDAI

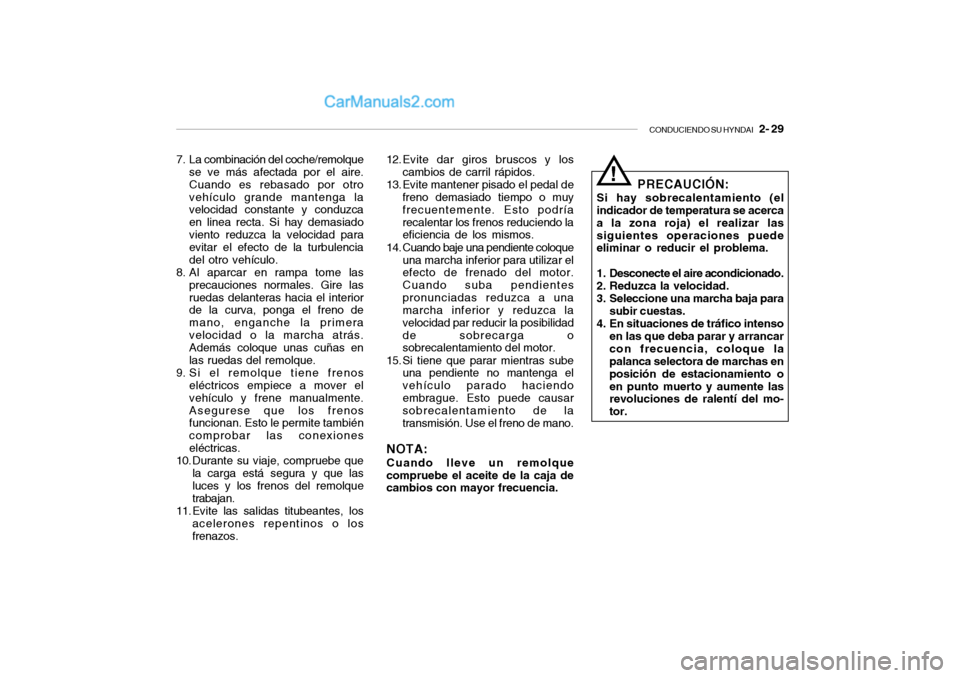

2- 29
7. La combinación del coche/remolque
se ve más afectada por el aire.
Cuando es rebasado por otro
vehículo grande mantenga la
velocidad constante y conduzca
en linea recta. Si hay demasiado
viento reduzca la velocidad para
evitar el efecto de la turbulencia
del otro vehículo.
8. Al aparcar en rampa tome las
precauciones normales. Gire las
ruedas delanteras hacia el interior
de la curva, ponga el freno de
mano, enganche la primera
velocidad o la marcha atrás.
Además coloque unas cuñas en
las ruedas del remolque.
9. Si el remolque tiene frenos
eléctricos empiece a mover el
vehículo y frene manualmente.
Asegurese que los frenos
funcionan. Esto le permite también
comprobar las conexiones
eléctricas.
10. Durante su viaje, compruebe que
la carga está segura y que las
luces y los frenos del remolque
trabajan.
11. Evite las salidas titubeantes, los
acelerones repentinos o los
frenazos.12. Evite dar giros bruscos y los
cambios de carril rápidos.
13. Evite mantener pisado el pedal de
freno demasiado tiempo o muy
frecuentemente. Esto podría
recalentar los frenos reduciendo la
eficiencia de los mismos.
14. Cuando baje una pendiente coloque
una marcha inferior para utilizar el
efecto de frenado del motor.
Cuando suba pendientes
pronunciadas reduzca a una
marcha inferior y reduzca la
velocidad par reducir la posibilidad
de sobrecarga o
sobrecalentamiento del motor.
15. Si tiene que parar mientras sube
una pendiente no mantenga el
vehículo parado haciendo
embrague. Esto puede causar
sobrecalentamiento de la
transmisión. Use el freno de mano.
NOTA:Cuando lleve un remolque
compruebe el aceite de la caja de
cambios con mayor frecuencia.
PRECAUCIÓN:
Si hay sobrecalentamiento (el
indicador de temperatura se acerca
a la zona roja) el realizar las
siguientes operaciones puede
eliminar o reducir el problema.
1. Desconecte el aire acondicionado.
2. Reduzca la velocidad.
3. Seleccione una marcha baja para
subir cuestas.
4. En situaciones de tráfico intenso
en las que deba parar y arrancar
con frecuencia, coloque la
palanca selectora de marchas en
posición de estacionamiento o
en punto muerto y aumente las
revoluciones de ralentí del mo-
tor.
!

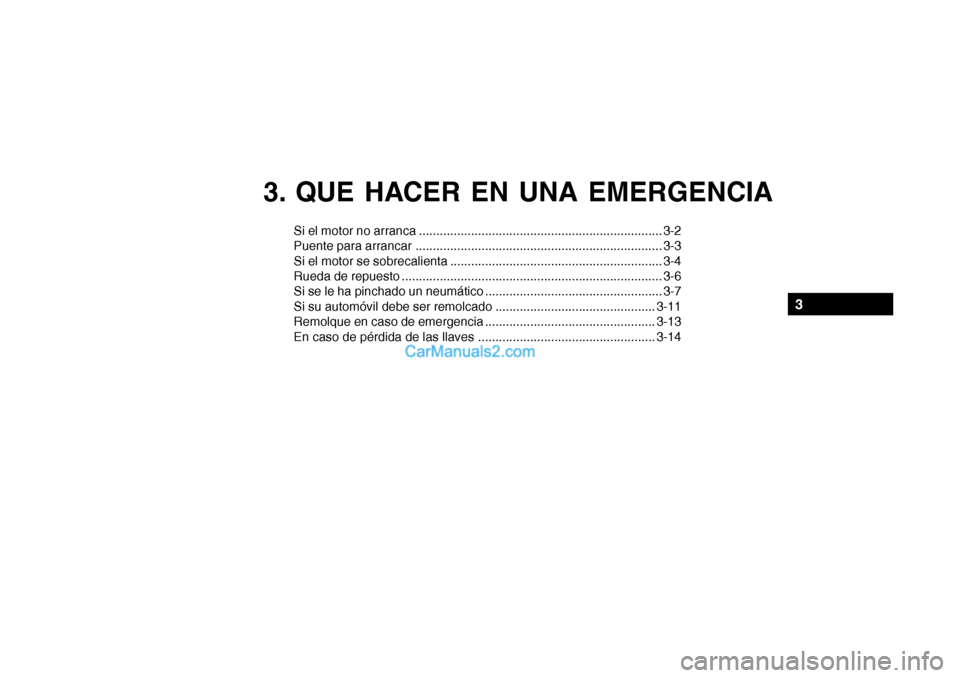

3. QUE HACER EN UNA EMERGENCIA
Si el motor no arranca ...................................................................... 3-2
Puente para arrancar ....................................................................... 3-3
Si el motor se sobrecalienta ............................................................. 3-4
Rueda de repuesto ........................................................................... 3-6
Si se le ha pinchado un neumático ................................................... 3-7
Si su automóvil debe ser remolcado..............................................3-11
Remolque en caso de emergencia .................................................3-13
En caso de pérdida de las llaves ...................................................3-14
3

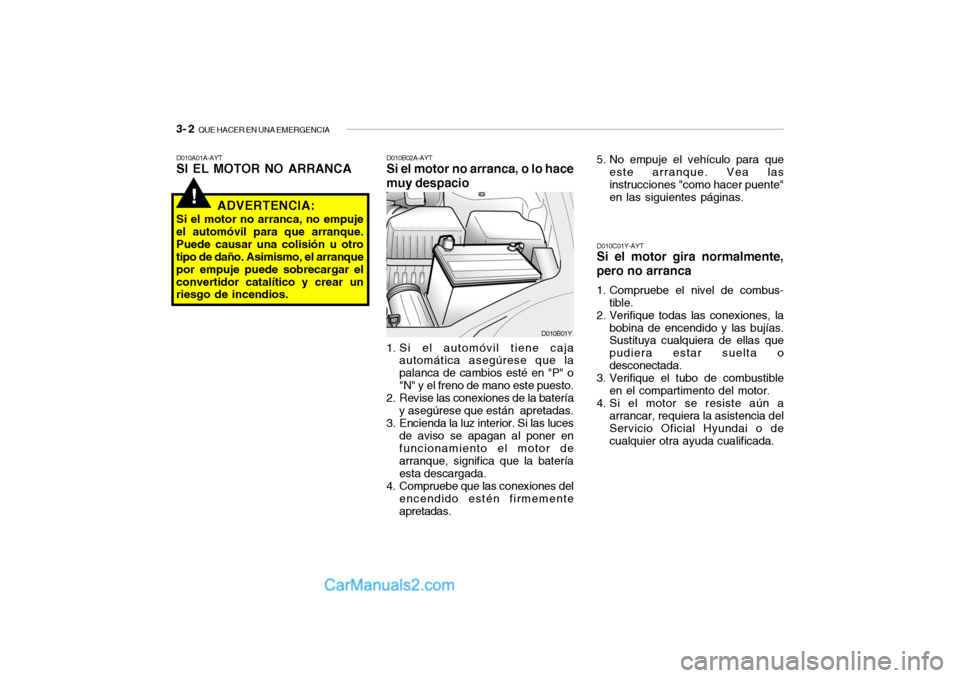

3- 2
QUE HACER EN UNA EMERGENCIA!
D010A01A-AYTSI EL MOTOR NO ARRANCA
D010B02A-AYTSi el motor no arranca, o lo hace
muy despacio1. Si el automóvil tiene caja
automática asegúrese que la
palanca de cambios esté en "P" o
"N" y el freno de mano este puesto.
2. Revise las conexiones de la batería
y asegúrese que están apretadas.
3. Encienda la luz interior. Si las luces
de aviso se apagan al poner en
funcionamiento el motor de
arranque, significa que la batería
esta descargada.
4. Compruebe que las conexiones del
encendido estén firmemente
apretadas.
D010C01Y-AYTSi el motor gira normalmente,
pero no arranca1. Compruebe el nivel de combus-
tible.
2. Verifique todas las conexiones, la
bobina de encendido y las bujías.
Sustituya cualquiera de ellas que
pudiera estar suelta o
desconectada.
3. Verifique el tubo de combustible
en el compartimento del motor.
4. Si el motor se resiste aún a
arrancar, requiera la asistencia del
Servicio Oficial Hyundai o de
cualquier otra ayuda cualificada.
ADVERTENCIA:
Si el motor no arranca, no empuje
el automóvil para que arranque.
Puede causar una colisión u otro
tipo de daño. Asimismo, el arranque
por empuje puede sobrecargar el
convertidor catalítico y crear un
riesgo de incendios.
D010B01Y
5. No empuje el vehículo para que
este arranque. Vea las
instrucciones "como hacer puente"
en las siguientes páginas.

QUE HACER EN UNA EMERGENCIA
3- 3
HSMJ401
D010D01A-AYTSi el motor se para
repentinamente1. Reduzca la velocidad gradualmente
manteniendo el vehículo en línea
recta. Salga cuidadosamente de la
carretera y APARQUE en un sitio
seguro.
2. Encienda las luces de emergencia.
3. Intente arrancar de nuevo. Si no
arranca mire SI EL MOTOR NO
ARRANCA.
D020A02A-AYTPUENTE PARA ARRANCAR
ADVERTENCIA:Hacer un puente para arrancar
puede ser peligroso! Si no se
siguen estas instrucciones
exactamente, puede tener un grave
accidente y causar una avería a su
vehículo! Si usted no está seguro
de como seguir estas
instrucciones, busque ayuda
cualificada.
Las baterías de los automóviles
contienen ácido sulfúrico. Este es
venenoso y además altamente
corrosivo. Cuando haga un puenteBateria
muertapara arrancar, póngase gafas y
tenga cuidado que no le caiga ácido
sobre su ropa ni sobre el vehículo.
!
o Si a usted accidentalmente le cae
ácido en un ojo o sobre la piel,
inmediatamente quítese la ropa que
pueda contener ácido y aclare la
piel con abundante agua por lo
menos durante 15 minutos. Acuda
rápidamente a su médico. Si usted
debe ser transportado a hospital,
póngase continuamente abundante
agua en el área con una esponja o
tela.
o El gas producido por una batería
durante la aplicación de un puente
es extremadamente explosivo. No
fume ni produzca una chispa, o
una llama cerca de ella.
o La batería al comenzar el puente
debe proveer 12 voltios. Si usted
no puede asegurar que la batería
es de 12 voltios, no intente usarla
en un puente.
o Para realizar un puente para arrancar
un automóvil con la batería
descargada, estos son los pasos
que deben seguir cuidadosamente: Bateria de
emergencia
