SPIE E MESSAGGI
AVVERTENZE GENERALI
L’accensione della spia è associata a mes-
saggio specifico e/o avviso acustico dove
il quadro di bordo lo permette. Tali se-
gnalazioni sono sintetiche e cautelati-
vee non devono essere considerate esau-
stive e/o alternative a quanto specificato
nel presente Libretto Uso e Manutenzio-
ne, di cui si consiglia sempre un’attenta let-
tura. In caso di segnalazione di avaria fa-
re sempre e comunque riferimento
a quanto riportato nel presente ca-
pitolo.
AVVERTENZA Le segnalazioni di avaria
che appaiono sul display sono suddivise
in due categorie: anomalie gravied ano-
malie meno gravi.
Le anomalie gravivisualizzano un “ciclo”
di segnalazioni ripetuto per un tempo pro-
lungato.
Le anomalie meno gravivisualizzano un “ci-
clo” di segnalazioni per un tempo più limi-
tato.
È possibile interrompere il ciclo di visua-
lizzazione di entrambe le categorie pre-
mendo il pulsante MODE. La spia sul qua-
dro di bordo rimane accesa fino a quando
non viene eliminata la causa del malfun-
zionamento.
Per i messaggi relativi alle versioni equi-
paggiate con cambio Dualogic vedere quan-
to descritto sul Supplemento allegato.LIQUIDO FRENI
INSUFFICIENTE (rossa)
FRENO A MANO
INSERITO (rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
Liquido freni insufficiente
La spia si accende quando il livello del li-
quido freni nella vaschetta scende sotto
il livello minimo, a causa di una possibile
perdita di liquido dal circuito.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
x
Se la spia xsi accende du-
rante la marcia (su alcune
versioni unitamente al messaggio vi-
sualizzato dal display) fermarsi im-
mediatamente e rivolgersi alla Rete
Assistenziale Fiat.
ATTENZIONE
Freno a mano inserito
La spia si accende quando viene inserito
il freno a mano.
Se il veicolo è in movimento su alcune ver-
sioni vi è anche un avviso acustico asso-
ciato.
AVVERTENZA Se la spia si accende du-
rante la marcia, verificare che il freno a
mano non sia inserito.

129
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVARIA AIR BAG
(rossa)
Ruotando la chiave in posizio-
ne MARla spia si accende, ma deve spe-
gnersi dopo alcuni secondi.
L’accensione della spia in modo perma-
nente indica una anomalia all’impianto air
bag.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
¬Se la spia ¬non si accende
ruotando la chiave in posi-
zione MAR oppure rimane accesa du-
rante la marcia è possibile che sia
presente una anomalia nei sistemi di
ritenuta; in tal caso gli air bag o i pre-
tensionatori potrebbero non attivar-
si in caso di incidente o, in un più li-
mitato numero di casi, attivarsi erro-
neamente. Prima di proseguire, con-
tattare la Rete Assistenziale Fiat per
l’immediato controllo del sistema.
ATTENZIONE
L’avaria della spia ¬(spia
spenta) viene segnalata dal
lampeggio oltre i normali 4 secondi
della spia
Fche segnala air bag
frontale passeggero disinserito.
ATTENZIONE
ECCESSIVA
TEMPERATURA
LIQUIDO
RAFFREDDAMENTO
MOTORE (rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando il motore è sur-
riscaldato.
Se la spia si accende occorre seguire i se-
guenti comportamenti:
❒in caso di marcia normale: arre-
stare il veicolo, spegnere il motore e
verificare che il livello dell’acqua all’in-
terno della vaschetta non sia al di sot-
to del riferimento MIN. In tal caso at-
tendere qualche minuto per permet-
tere il raffreddamento del motore,
quindi aprire lentamente e con caute-
la il tappo, rabboccare con liquido di
raffreddamento, assicurandosi che
questo sia compresa tra i riferimenti
MIN e MAX riportati sulla vaschetta
stessa. Verificare inoltre visivamente
la presenza di eventuali perdite di li-
quido. Se al successivo avviamento la
spia dovesse nuovamente accendersi,
rivolgersi alla Rete Assistenziale Fiat.
ç

INSUFFICIENTE
PRESSIONE OLIO
MOTORE (rossa)
OLIO DEGRADATO
(rossa) (dove previsto)
Insufficiente pressione olio motore
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi appe-
na avviato il motore.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
v
Se la spia vsi accende
durante la marcia (su alcune
versioni unitamente al messaggio vi-
sualizzato dal display) arrestare im-
mediatamente il motore e rivolgersi
alla Rete Assistenziale Fiat.
ATTENZIONE
130
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
❒in caso di utilizzo impegnativo del
veicolo(ad esempio traino di rimor-
chi in salita o con veicolo a pieno ca-
rico): rallentare la marcia e, nel caso in
cui la spia rimanga accesa, arrestare il
veicolo. Sostare per 2 o 3 minuti man-
tenendo il motore acceso e legger-
mente accelerato per favorire una più
attiva circolazione del liquido di raf-
freddamento, dopodiché spegnere il
motore. Verificare il corretto livello
del liquido come precedentemente de-
scritto.
AVVERTENZA In caso di percorsi molto
impegnativi è consigliabile mantenere il
motore acceso e leggermente accelerato
per alcuni minuti prima di arrestarlo.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
INSUFFICIENTE
RICARICA BATTERIA
(rossa)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi appe-
na avviato il motore (con motore al mi-
nimo è ammesso un breve ritardo nello
spegnimento).
Se la spia rimane accesa, fissa o lampeg-
giante: rivolgersi immediatamente alla Re-
te Assistenziale Fiat.
w
Olio degradato
La spia si accende in modalità lampeggian-
te unitamente al messaggio visualizzato dal
display (dove previsto) quando il sistema
rileva degrado olio motore.Successivamente alla prima segnalazione,
ad ogni avviamento del motore, la spia
vcontinuerà a lampeggiare per 60 se-
condi e successivamente ogni 2 ore finché
l’olio non verrà sostituito.
Se la spia vlampeggia ri-
volgersi il più presto possibi-
le alla Rete Assistenziale Fiat che
provvederà ad eseguire la sostituzio-
ne dell’olio motore ed allo spegni-
mento della relativa spia sul quadro
strumenti.
ATTENZIONE

131
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
INCOMPLETA
CHIUSURA PORTE/
VANO DI CARICO
(rossa)
La spia si accende, su alcune versioni,
quando una o più porte o il portellone ba-
gagliaio non sono perfettamente chiusi.
Su alcune versioni il display visualizza il mes-
saggio dedicato che segnala l’apertura por-
ta anteriore sinistra/destra o porte poste-
riori/vano di carico.
Con porte aperte e veicolo in movimento,
viene emessa una segnalazione acustica.
´
AVARIA EBD
(rossa)
(giallo ambra)
L’accensione contemporanea delle spie
xe >con motore in moto indica un’ano-
malia del sistema EBD oppure che il si-
stema non risulta disponibile; in questo ca-
so con frenate violente si può avere un
bloccaggio precoce delle ruote posterio-
ri, con possibilità di sbandamento. Gui-
dando con estrema cautela raggiungere
immediatamente la Rete Assistenziale Fiat
per la verifica dell’impianto.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
x>
CINTURE DI SICUREZZA
NON ALLACCIATE
(rossa)
La spia sul quadrante si accende in modo
permanente con veicolo non in movimen-
to e cintura di sicurezza lato guida non cor-
rettamente allacciata. Tale spia si accenderà
in modo lampeggiante, unitamente ad un
avvisatore acustico (buzzer), quando, a vei-
colo in movimento, le cinture del posto gui-
da non sono correttamente allacciate. L’av-
visatore acustico (buzzer) del sistema S.B.R.
(Seat Belt Reminder) può essere escluso
unicamente dalle Rete Assistenziale Fiat. Su
alcune versioni è possibile riattivare il si-
stema mediante menu di set up.<

ç
RISERVA CARBURANTE
(giallo ambra)
Ruotando la chiave in posizio-
ne MARla spia si accende, ma deve spe-
gnersi dopo alcuni secondi.
La spia si accende quando nel serbatoio
sono rimasti circa 10/12 litri di carburan-
te (a seconda delle versioni).
AVVERTENZA Se la spia lampeggia, signi-
fica che è presente un’anomalia nell’im-
pianto. In tal caso rivolgersi alla Rete As-
sistenziale Fiat per la verifica dell’impianto
stesso.
132
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVARIA AL SISTEMA
DI INIEZIONE
(giallo ambra)
In condizioni normali, ruotando la
chiave di avviamento in posizione MAR,
la spia si accende, ma deve spegnersi a mo-
tore avviato.
Se la spia rimane accesa o si accende du-
rante la marcia, segnala un non perfetto
funzionamento dell’impianto di iniezione
con possibile perdita di prestazioni, catti-
va guidabilità e consumi elevati.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
In queste condizioni si può proseguire la
marcia evitando però di richiedere sforzi
gravosi al motore o forti velocità. Rivol-
gersi in ogni caso al più presto alla Rete
Assistenziale Fiat.
U
AVARIA SISTEMA ABS
(giallo ambra)
Ruotando la chiave in posizio-
ne MARla spia si accende, ma deve spe-
gnersi dopo alcuni secondi.
La spia si accende quando il sistema è inef-
ficiente o non disponibile. In questo caso
l’impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità
offerte dal sistema ABS. Procedere con
prudenza e rivolgersi appena possibile al-
la Rete Assistenziale Fiat.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
>F
AIR BAG LATO
PASSEGGERO
DISINSERITO
(giallo ambra)
(dove previsto)
La spia
Fsi accende disinserendo l’air
bag frontale lato passeggero.
Con air bag frontale passeggero inserito,
ruotando la chiave in posizione MAR, la
spia
Fsi accende a luce fissa per circa
4 secondi, lampeggia per i successivi 4 se-
condi dopodiché si deve spegnere.

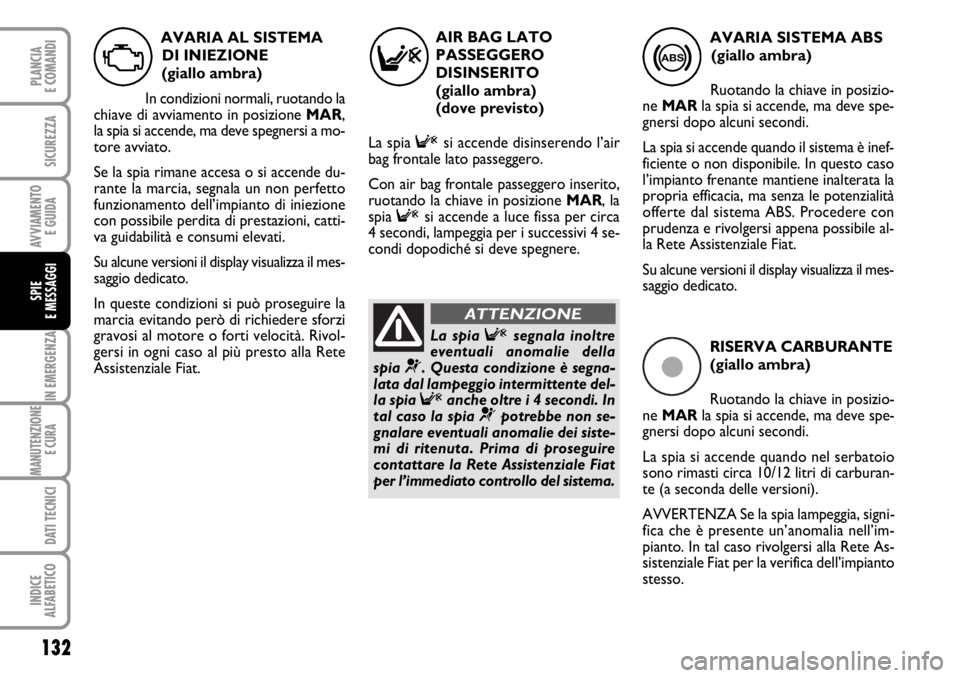

La spia
Fsegnala inoltre
eventuali anomalie della
spia
¬. Questa condizione è segna-
lata dal lampeggio intermittente del-
la spia
Fanche oltre i 4 secondi. In
tal caso la spia ¬potrebbe non se-
gnalare eventuali anomalie dei siste-
mi di ritenuta. Prima di proseguire
contattare la Rete Assistenziale Fiat
per l’immediato controllo del sistema.
ATTENZIONE

133
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
PRERISCALDO
CANDELETTE
(versioni Multijet -
giallo ambra)
AVARIA PRERISCALDO
CANDELETTE
(versioni Multijet - giallo
ambra)
Preriscaldo candelette
Ruotando la chiave in posizione MAR, la
spia si accende; si spegne quando le can-
delette hanno raggiunto la temperatura
prestabilita. Avviare il motore immediata-
mente dopo lo spegnimento della spia.
AVVERTENZA Con temperatura am-
biente elevata, l’accensione della spia può
avere una durata quasi impercettibile.
Avaria preriscaldo candelette
La spia lampeggia in caso di anomalia al-
l’impianto di preriscaldo candelette. Ri-
volgersi il più presto possibile presso la
Rete Assistenziale Fiat.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
m
PRESENZA ACQUA
NEL FILTRO GASOLIO
(versioni Multijet -
giallo ambra)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
La spia si accende quando c’è acqua nel fil-
tro del gasolio.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
c
La presenza di acqua nel cir-
cuito di alimentazione, può
arrecare gravi danni al siste-
ma d’iniezione e causare irre-
golarità nel funzionamento del moto-
re. Nel caso la spia
csi accenda (su al-
cune versioni unitamente al messaggio
visualizzato dal display) rivolgersi il più
presto possibile presso la Rete Assi-
stenziale Fiat per l’operazione di spur-
go. Qualora la stessa segnalazione av-
venga immediatamente dopo un rifor-
nimento, è possibile che sia stata in-
trodotta acqua nel serbatoio: in tal ca-
so spegnere immediatamente il moto-
re e contattare la Rete Assistenziale
Fiat.
AVARIA SISTEMA
PROTEZIONE
VEICOLO - FIAT CODE
(giallo ambra)
Ruotando la chiave in posizione MARla
spia deve lampeggiare una sola volta e poi
spegnersi.
La spia accesa a luce fissa, con chiave in
posizione MAR, indica:
❒una possibile avaria (vedere” Il siste-
ma Fiat Code” nel Capitolo “Plancia
e comandi”);
❒un possibile tentativo di effrazione in
presenza di allarme; in questo caso la
spia si spegne dopo circa 10 secondi.
Se con motore in moto la spia
Ylam-
peggia, significa che il veicolo non risulta
protetto dal dispositivo blocco motore
(vedere “Il sistema Fiat Code” nel capito-
lo “Plancia e comandi”).
Rivolgersi alla Rete Assistenziale Fiat per
far eseguire la memorizzazione di tutte le
chiavi.
Y

134
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
SEGNALAZIONE
GENERICA
(giallo ambra)
La spia si accende in concomitanza dei se-
guenti eventi.
Avaria sensore pressione
olio motore
La spia si accende quando viene rilevata
un’anomalia al sensore pressione olio mo-
tore. Rivolgersi il più presto possibile alla
Rete Assistenziale Fiat per far eliminare l’a-
nomalia.
Interruttore inerziale blocco
carburante intervenuto
La spia si accende quando l’interruttore
inerziale blocco carburante interviene.
Il display visualizza il messaggio dedicato.
è
AVARIA LUCI ESTERNE
(giallo ambra)
La spia si accende, su alcune
versioni, quando viene rilevata
una anomalia ad una delle seguenti luci:
– luci di posizione
– luci stop (di arresto)
– luci retronebbia
– luci di direzione
L’anomalia riferita a queste lampade po-
trebbe essere: la bruciatura di una o più
lampade, la bruciatura del relativo fusibi-
le di protezione oppure l’interruzione del
collegamento elettrico.
Su alcune versioni il display visualizza il mes-
saggio dedicato.
W
LUCI RETRONEBBIA
(giallo ambra)
La spia si accende attivando le
luci retronebbia posteriori.
4
Avaria sensore pioggia
(versioni con display
multifunzionale)
La spia si accende quando viene rilevata
un’anomalia al sensore pioggia. Rivolgersi
alla Rete Assistenziale Fiat.
Il display visualizza il messaggio dedicato.
Avaria sensori di parcheggio
(versioni con display
multifunzionale)
Vedere quanto descritto per la spia
t.

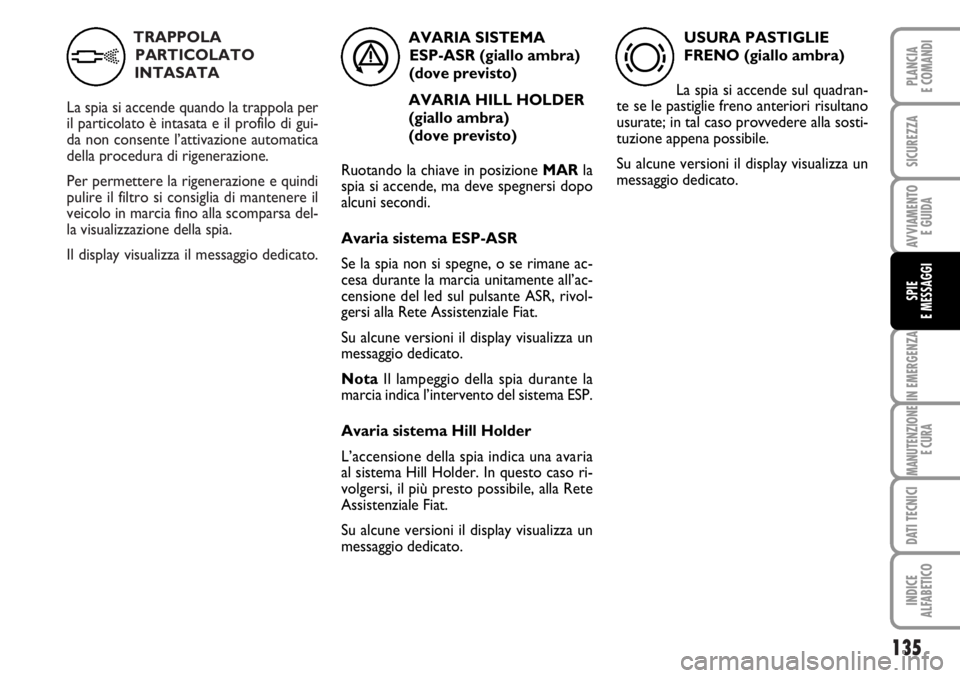

TRAPPOLA
PARTICOLATO
INTASATA
La spia si accende quando la trappola per
il particolato è intasata e il profilo di gui-
da non consente l’attivazione automatica
della procedura di rigenerazione.
Per permettere la rigenerazione e quindi
pulire il filtro si consiglia di mantenere il
veicolo in marcia fino alla scomparsa del-
la visualizzazione della spia.
Il display visualizza il messaggio dedicato.
135
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
AVARIA SISTEMA
ESP-ASR (giallo ambra)
(dove previsto)
AVARIA HILL HOLDER
(giallo ambra)
(dove previsto)
Ruotando la chiave in posizione MARla
spia si accende, ma deve spegnersi dopo
alcuni secondi.
Avaria sistema ESP-ASR
Se la spia non si spegne, o se rimane ac-
cesa durante la marcia unitamente all’ac-
censione del led sul pulsante ASR, rivol-
gersi alla Rete Assistenziale Fiat.
Su alcune versioni il display visualizza un
messaggio dedicato.
NotaIl lampeggio della spia durante la
marcia indica l’intervento del sistema ESP.
Avaria sistema Hill Holder
L’accensione della spia indica una avaria
al sistema Hill Holder. In questo caso ri-
volgersi, il più presto possibile, alla Rete
Assistenziale Fiat.
Su alcune versioni il display visualizza un
messaggio dedicato.
áh
USURA PASTIGLIE
FRENO (giallo ambra)
La spia si accende sul quadran-
te se le pastiglie freno anteriori risultano
usurate; in tal caso provvedere alla sosti-
tuzione appena possibile.
Su alcune versioni il display visualizza un
messaggio dedicato.
d
