REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

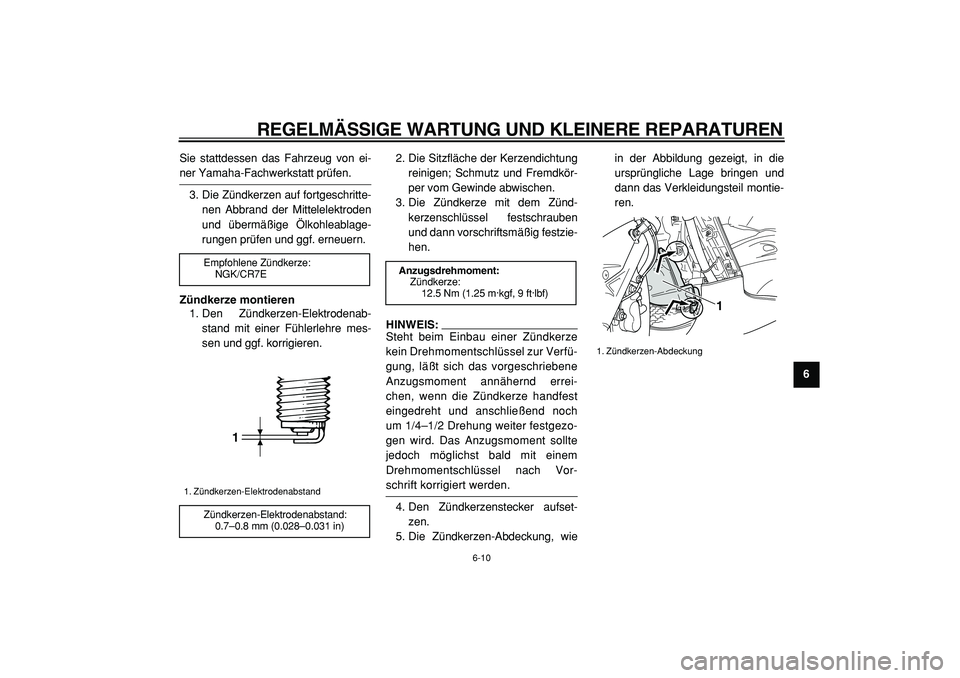

6-10
2
3
4
5
67
8
9
Sie stattdessen das Fahrzeug von ei-

ner Yamaha-Fachwerkstatt prüfen.
3. Die Zündkerzen auf fortgeschritte-
nen Abbrand der Mittelelektroden
und übermäßige Ölkohleablage-
rungen prüfen und ggf. erneuern.
Zündkerze montieren
1. Den Zündkerzen-Elektrodenab-
stand mit einer Fühlerlehre mes-
sen und ggf. korrigieren.2. Die Sitzfläche der Kerzendichtung
reinigen; Schmutz und Fremdkör-
per vom Gewinde abwischen.
3. Die Zündkerze mit dem Zünd-
kerzenschlüssel festschrauben
und dann vorschriftsmäßig festzie-
hen.
HINWEIS:
Steht beim Einbau einer Zündkerze
kein Drehmomentschlüssel zur Verfü-
gung, läßt sich das vorgeschriebene
Anzugsmoment annähernd errei-
chen, wenn die Zündkerze handfest
eingedreht und anschließend noch
um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte
jedoch möglichst bald mit einem
Drehmomentschlüssel nach Vor-

schrift korrigiert werden.
4. Den Zündkerzenstecker aufset-
zen.
5. Die Zündkerzen-Abdeckung, wiein der Abbildung gezeigt, in die
ursprüngliche Lage bringen und
dann das Verkleidungsteil montie-
ren.
Empfohlene Zündkerze:
NGK/CR7E
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
1

Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9 ft·lbf)
1. Zündkerzen-Abdeckung
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

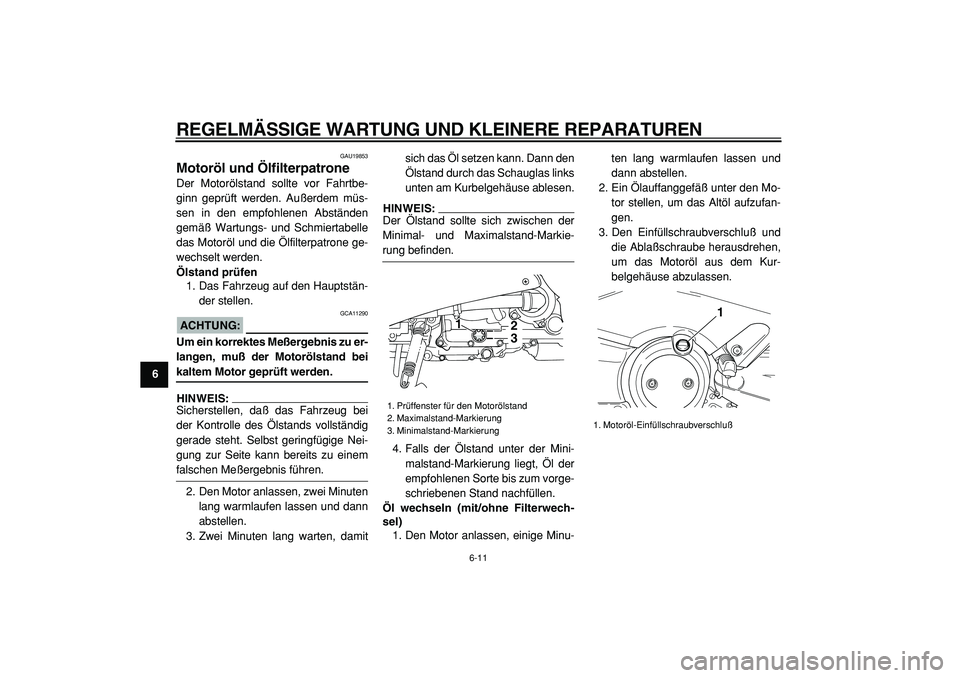

6-11
1
2
3
4
5
6
7
8
9

GAU19853
Motoröl und Ölfilterpatrone
Der Motorölstand sollte vor Fahrtbe-
ginn geprüft werden. Außerdem müs-
sen in den empfohlenen Abständen
gemäß Wartungs- und Schmiertabelle
das Motoröl und die Ölfilterpatrone ge-
wechselt werden.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptstän-
der stellen.
ACHTUNG:

GCA11290
Um ein korrektes Meßergebnis zu er-
langen, muß der Motorölstand bei
kaltem Motor geprüft werden.
HINWEIS:
Sicherstellen, daß das Fahrzeug bei
der Kontrolle des Ölstands vollständig
gerade steht. Selbst geringfügige Nei-
gung zur Seite kann bereits zu einem

falschen Meßergebnis führen.
2. Den Motor anlassen, zwei Minuten
lang warmlaufen lassen und dann
abstellen.
3. Zwei Minuten lang warten, damitsich das Öl setzen kann. Dann den
Ölstand durch das Schauglas links
unten am Kurbelgehäuse ablesen.
HINWEIS:
Der Ölstand sollte sich zwischen der
Minimal- und Maximalstand-Markie-

rung befinden.
4. Falls der Ölstand unter der Mini-
malstand-Markierung liegt, Öl der
empfohlenen Sorte bis zum vorge-
schriebenen Stand nachfüllen.
Öl wechseln (mit/ohne Filterwech-
sel)
1. Den Motor anlassen, einige Minu-ten lang warmlaufen lassen und
dann abstellen.
2. Ein Ölauffanggefäß unter den Mo-
tor stellen, um das Altöl aufzufan-
gen.
3. Den Einfüllschraubverschluß und
die Ablaßschraube herausdrehen,
um das Motoröl aus dem Kur-
belgehäuse abzulassen.
1. Prüffenster für den Motorölstand
2. Maximalstand-Markierung
3. Minimalstand-Markierung
1
32

1. Motoröl-Einfüllschraubverschluß
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

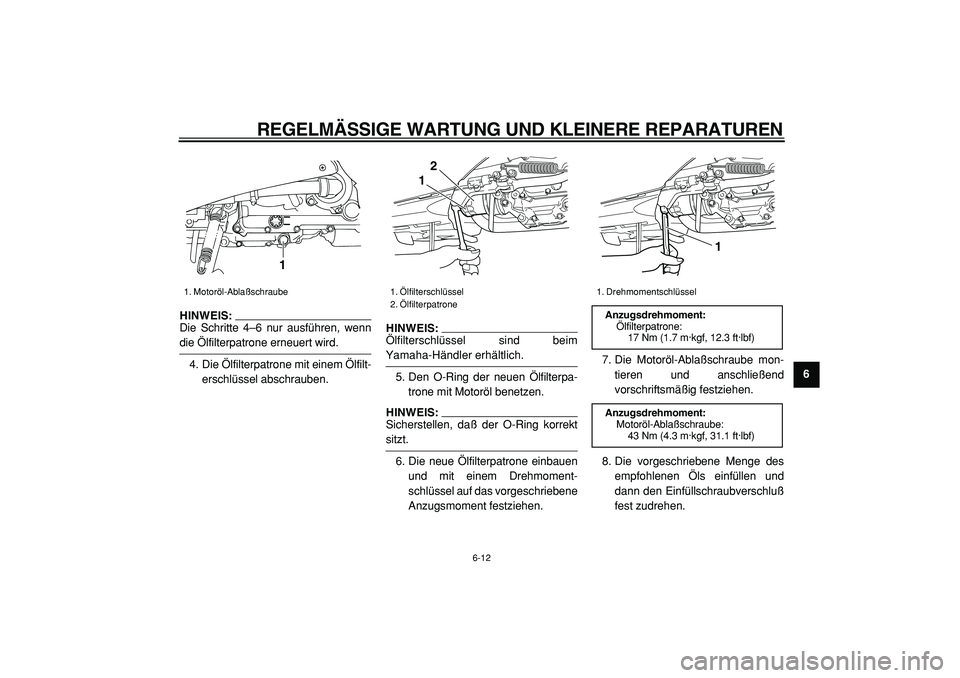

6-12
2
3
4
5
67
8
9
HINWEIS:
Die Schritte 4–6 nur ausführen, wenn

die Ölfilterpatrone erneuert wird.
4. Die Ölfilterpatrone mit einem Ölfilt-
erschlüssel abschrauben.
HINWEIS:
Ölfilterschlüssel sind beim

Yamaha-Händler erhältlich.
5. Den O-Ring der neuen Ölfilterpa-
trone mit Motoröl benetzen.
HINWEIS:
Sicherstellen, daß der O-Ring korrekt

sitzt.
6. Die neue Ölfilterpatrone einbauen
und mit einem Drehmoment-
schlüssel auf das vorgeschriebene
Anzugsmoment festziehen.7. Die Motoröl-Ablaßschraube mon-
tieren und anschließend
vorschriftsmäßig festziehen.
8. Die vorgeschriebene Menge des
empfohlenen Öls einfüllen und
dann den Einfüllschraubverschluß
fest zudrehen.
1. Motoröl-Ablaßschraube
1

1. Ölfilterschlüssel
2. Ölfilterpatrone
2
1

1. Drehmomentschlüssel
Anzugsdrehmoment:
Ölfilterpatrone:
17 Nm (1.7 m·kgf, 12.3 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablaßschraube:
43 Nm (4.3 m·kgf, 31.1 ft·lbf)
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

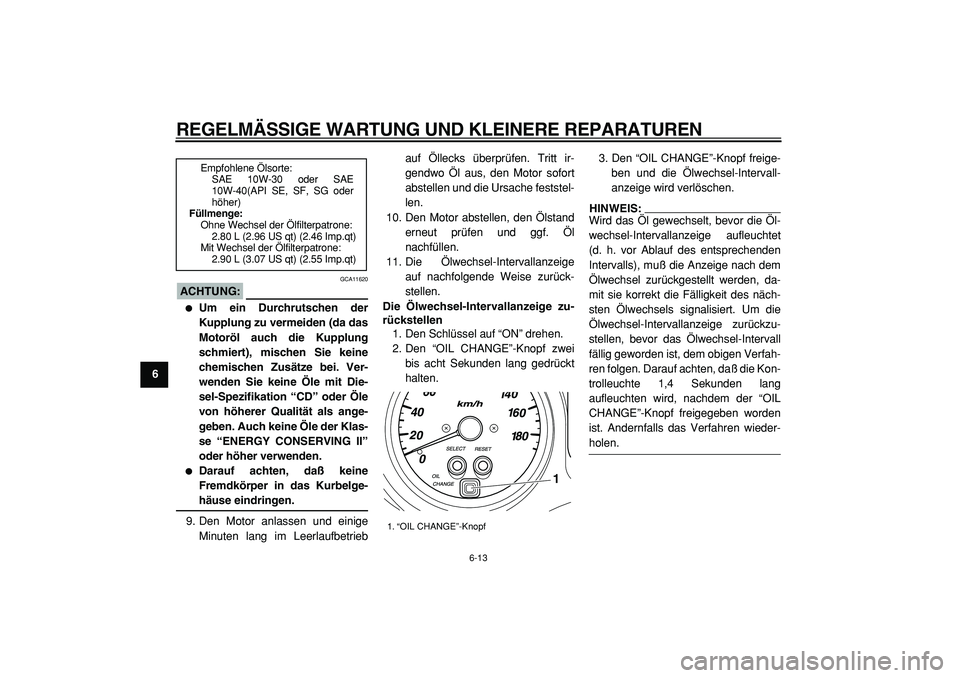

6-13
1
2
3
4
5
6
7
8
9
ACHTUNG:

GCA11620

Um ein Durchrutschen der
Kupplung zu vermeiden (da das
Motoröl auch die Kupplung
schmiert), mischen Sie keine
chemischen Zusätze bei. Ver-
wenden Sie keine Öle mit Die-
sel-Spezifikation “CD” oder Öle
von höherer Qualität als ange-
geben. Auch keine Öle der Klas-
se “ENERGY CONSERVING II”
oder höher verwenden.

Darauf achten, daß keine
Fremdkörper in das Kurbelge-
häuse eindringen.
9. Den Motor anlassen und einige
Minuten lang im Leerlaufbetriebauf Öllecks überprüfen. Tritt ir-
gendwo Öl aus, den Motor sofort
abstellen und die Ursache feststel-
len.
10. Den Motor abstellen, den Ölstand
erneut prüfen und ggf. Öl
nachfüllen.
11. Die Ölwechsel-Intervallanzeige
auf nachfolgende Weise zurück-
stellen.
Die Ölwechsel-Intervallanzeige zu-
rückstellen
1. Den Schlüssel auf “ON” drehen.
2. Den “OIL CHANGE”-Knopf zwei
bis acht Sekunden lang gedrückt
halten.3. Den “OIL CHANGE”-Knopf freige-
ben und die Ölwechsel-Intervall-
anzeige wird verlöschen.
HINWEIS:
Wird das Öl gewechselt, bevor die Öl-
wechsel-Intervallanzeige aufleuchtet
(d. h. vor Ablauf des entsprechenden
Intervalls), muß die Anzeige nach dem
Ölwechsel zurückgestellt werden, da-
mit sie korrekt die Fälligkeit des näch-
sten Ölwechsels signalisiert. Um die
Ölwechsel-Intervallanzeige zurückzu-
stellen, bevor das Ölwechsel-Intervall
fällig geworden ist, dem obigen Verfah-
ren folgen. Darauf achten, daß die Kon-
trolleuchte 1,4 Sekunden lang
aufleuchten wird, nachdem der “OIL
CHANGE”-Knopf freigegeben worden
ist. Andernfalls das Verfahren wieder-

holen.
Empfohlene Ölsorte:
SAE 10W-30 oder SAE
10W-40(API SE, SF, SG oder
höher)
Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.80 L (2.96 US qt) (2.46 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.90 L (3.07 US qt) (2.55 Imp.qt)
1. “OIL CHANGE”-Knopf
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

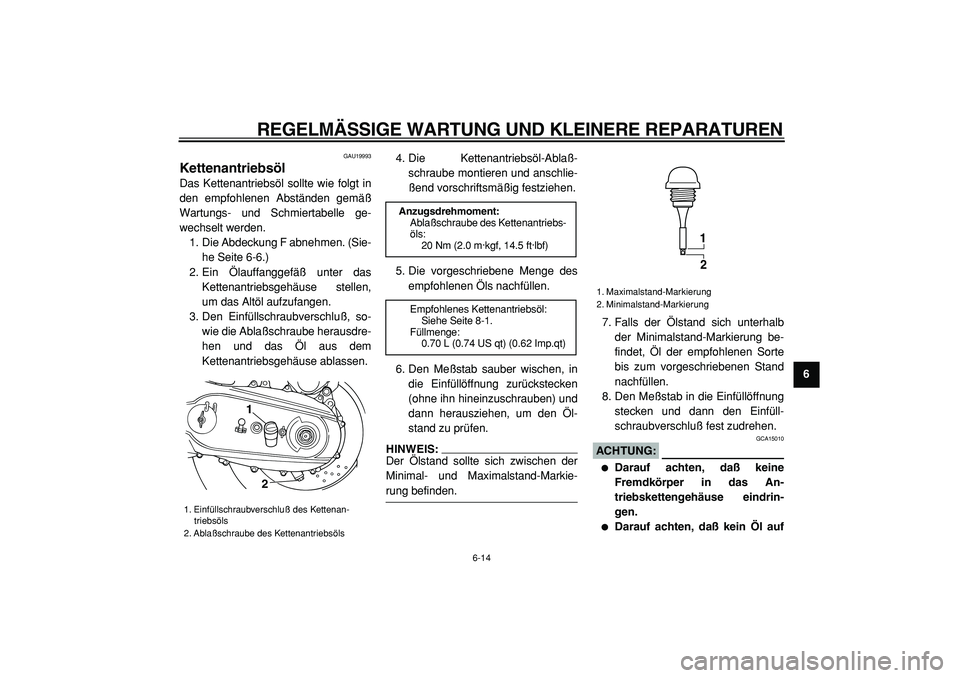

6-14
2
3
4
5
67
8
9

GAU19993
Kettenantriebsöl
Das Kettenantriebsöl sollte wie folgt in
den empfohlenen Abständen gemäß
Wartungs- und Schmiertabelle ge-
wechselt werden.
1. Die Abdeckung F abnehmen. (Sie-
he Seite 6-6.)
2. Ein Ölauffanggefäß unter das
Kettenantriebsgehäuse stellen,
um das Altöl aufzufangen.
3. Den Einfüllschraubverschluß, so-
wie die Ablaßschraube herausdre-
hen und das Öl aus dem
Kettenantriebsgehäuse ablassen.4. Die Kettenantriebsöl-Ablaß-
schraube montieren und anschlie-
ßend vorschriftsmäßig festziehen.
5. Die vorgeschriebene Menge des
empfohlenen Öls nachfüllen.
6. Den Meßstab sauber wischen, in
die Einfüllöffnung zurückstecken
(ohne ihn hineinzuschrauben) und
dann herausziehen, um den Öl-
stand zu prüfen.
HINWEIS:
Der Ölstand sollte sich zwischen der
Minimal- und Maximalstand-Markie-

rung befinden.7. Falls der Ölstand sich unterhalb
der Minimalstand-Markierung be-
findet, Öl der empfohlenen Sorte
bis zum vorgeschriebenen Stand
nachfüllen.
8. Den Meßstab in die Einfüllöffnung
stecken und dann den Einfüll-
schraubverschluß fest zudrehen.
ACHTUNG:

GCA15010

Darauf achten, daß keine
Fremdkörper in das An-
triebskettengehäuse eindrin-
gen.

Darauf achten, daß kein Öl auf
1. Einfüllschraubverschluß des Kettenan-
triebsöls
2. Ablaßschraube des Kettenantriebsöls
1
2

Anzugsdrehmoment:
Ablaßschraube des Kettenantriebs-
öls:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Empfohlenes Kettenantriebsöl:
Siehe Seite 8-1.
Füllmenge:
0.70 L (0.74 US qt) (0.62 Imp.qt)
1. Maximalstand-Markierung
2. Minimalstand-Markierung
1
2

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

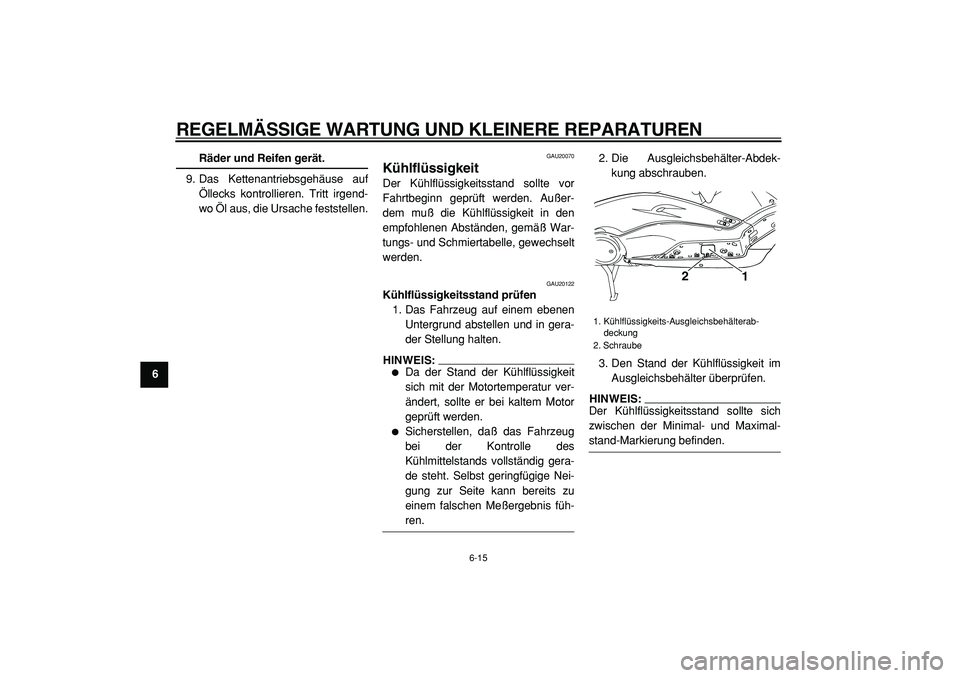

6-15
1
2
3
4
5
6
7
8
9

Räder und Reifen gerät.
9. Das Kettenantriebsgehäuse auf
Öllecks kontrollieren. Tritt irgend-
wo Öl aus, die Ursache feststellen.
GAU20070
Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor
Fahrtbeginn geprüft werden. Außer-
dem muß die Kühlflüssigkeit in den
empfohlenen Abständen, gemäß War-
tungs- und Schmiertabelle, gewechselt
werden.
GAU20122
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen
Untergrund abstellen und in gera-
der Stellung halten.
HINWEIS:


Da der Stand der Kühlflüssigkeit
sich mit der Motortemperatur ver-
ändert, sollte er bei kaltem Motor
geprüft werden.

Sicherstellen, daß das Fahrzeug
bei der Kontrolle des
Kühlmittelstands vollständig gera-
de steht. Selbst geringfügige Nei-
gung zur Seite kann bereits zu
einem falschen Meßergebnis füh-
ren.2. Die Ausgleichsbehälter-Abdek-
kung abschrauben.
3. Den Stand der Kühlflüssigkeit im
Ausgleichsbehälter überprüfen.
HINWEIS:
Der Kühlflüssigkeitsstand sollte sich
zwischen der Minimal- und Maximal-

stand-Markierung befinden.
1. Kühlflüssigkeits-Ausgleichsbehälterab-
deckung
2. Schraube
1
2

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

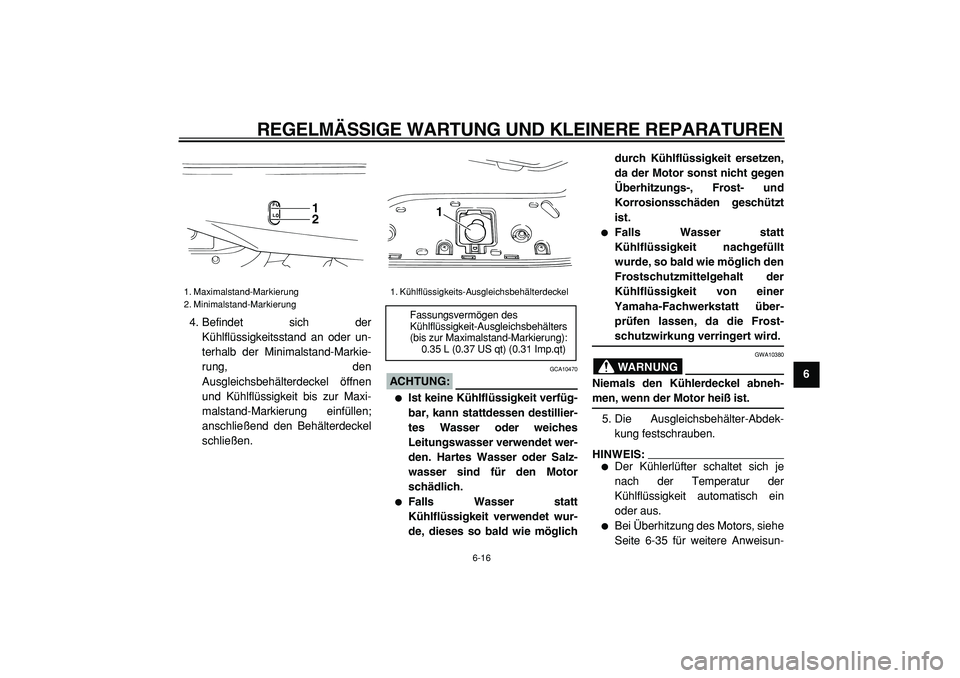

6-16
2
3
4
5
67
8
9
4. Befindet sich der
Kühlflüssigkeitsstand an oder un-
terhalb der Minimalstand-Markie-
rung, den
Ausgleichsbehälterdeckel öffnen
und Kühlflüssigkeit bis zur Maxi-
malstand-Markierung einfüllen;
anschließend den Behälterdeckel
schließen.
ACHTUNG:

GCA10470

Ist keine Kühlflüssigkeit verfüg-
bar, kann stattdessen destillier-
tes Wasser oder weiches
Leitungswasser verwendet wer-
den. Hartes Wasser oder Salz-
wasser sind für den Motor
schädlich.

Falls Wasser statt
Kühlflüssigkeit verwendet wur-
de, dieses so bald wie möglichdurch Kühlflüssigkeit ersetzen,
da der Motor sonst nicht gegen
Überhitzungs-, Frost- und
Korrosionsschäden geschützt
ist.

Falls Wasser statt
Kühlflüssigkeit nachgefüllt
wurde, so bald wie möglich den
Frostschutzmittelgehalt der
Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt über-
prüfen lassen, da die Frost-
schutzwirkung verringert wird.
WARNUNG

GWA10380
Niemals den Kühlerdeckel abneh-
men, wenn der Motor heiß ist.
5. Die Ausgleichsbehälter-Abdek-
kung festschrauben.
HINWEIS:


Der Kühlerlüfter schaltet sich je
nach der Temperatur der
Kühlflüssigkeit automatisch ein
oder aus.

Bei Überhitzung des Motors, siehe
Seite 6-35 für weitere Anweisun-
1. Maximalstand-Markierung
2. Minimalstand-Markierung
12

1. Kühlflüssigkeits-Ausgleichsbehälterdeckel
Fassungsvermögen des
Kühlflüssigkeit-Ausgleichsbehälters
(bis zur Maximalstand-Markierung):
0.35 L (0.37 US qt) (0.31 Imp.qt)
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

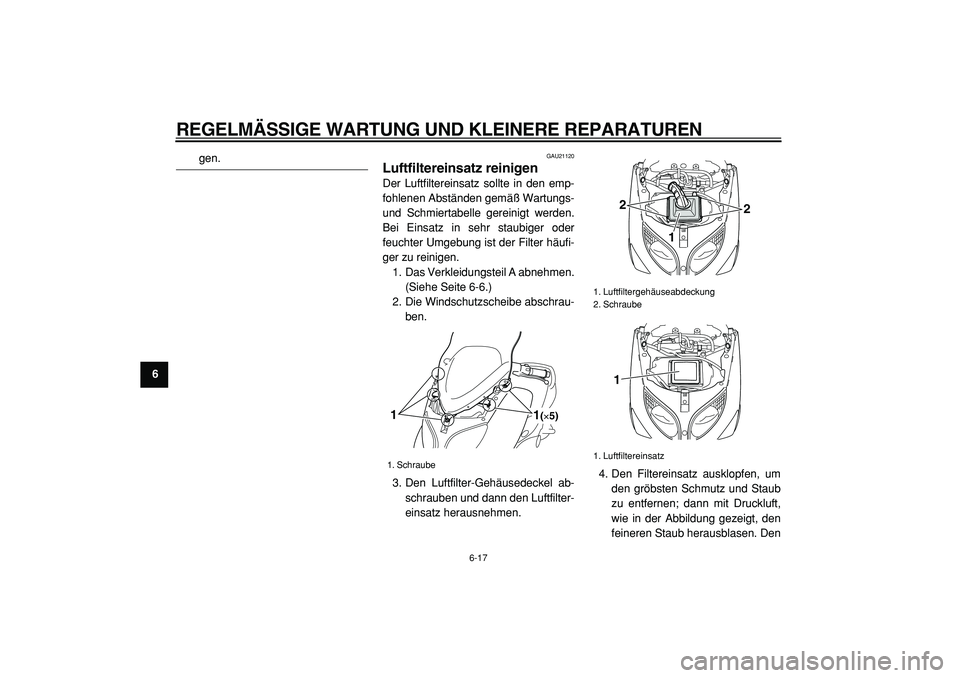

6-17
1
2
3
4
5
6
7
8
9

gen.
GAU21120
Luftfiltereinsatz reinigen
Der Luftfiltereinsatz sollte in den emp-
fohlenen Abständen gemäß Wartungs-
und Schmiertabelle gereinigt werden.
Bei Einsatz in sehr staubiger oder
feuchter Umgebung ist der Filter häufi-
ger zu reinigen.
1. Das Verkleidungsteil A abnehmen.
(Siehe Seite 6-6.)
2. Die Windschutzscheibe abschrau-
ben.
3. Den Luftfilter-Gehäusedeckel ab-
schrauben und dann den Luftfilter-
einsatz herausnehmen.4. Den Filtereinsatz ausklopfen, um
den gröbsten Schmutz und Staub
zu entfernen; dann mit Druckluft,
wie in der Abbildung gezeigt, den
feineren Staub herausblasen. Den
1. Schraube
1
1(×5)

1. Luftfiltergehäuseabdeckung
2. Schraube
1. Luftfiltereinsatz
1
2
2
1
