2005 YAMAHA TMAX Betriebsanleitungen (in German)

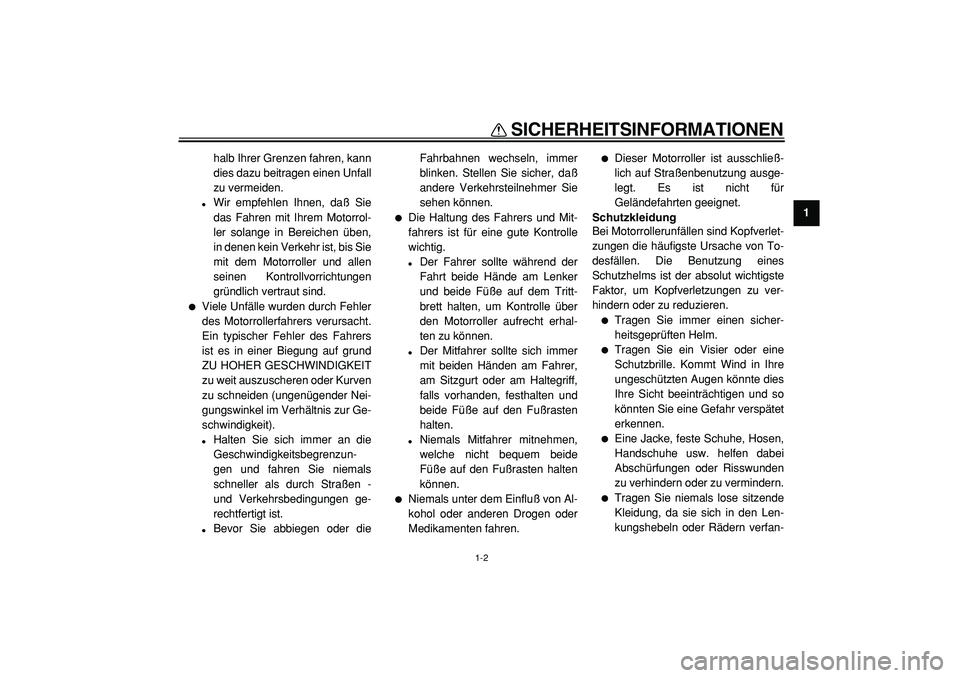

SICHERHEITSINFORMATIONEN
1-2
1
halb Ihrer Grenzen fahren, kann
dies dazu beitragen einen Unfall
zu vermeiden.

Wir empfehlen Ihnen, daß Sie
das Fahren mit Ihrem Motorrol-
ler solange in Bereichen üben,
in denen kein Verkehr ist, bis Sie
mit dem Motorroller und allen
seinen Kontrollvorrichtungen
gründlich vertraut sind.

Viele Unfälle wurden durch Fehler
des Motorrollerfahrers verursacht.
Ein typischer Fehler des Fahrers
ist es in einer Biegung auf grund
ZU HOHER GESCHWINDIGKEIT
zu weit auszuscheren oder Kurven
zu schneiden (ungenügender Nei-
gungswinkel im Verhältnis zur Ge-
schwindigkeit).

Halten Sie sich immer an die
Geschwindigkeitsbegrenzun-
gen und fahren Sie niemals
schneller als durch Straßen -
und Verkehrsbedingungen ge-
rechtfertigt ist.

Bevor Sie abbiegen oder dieFahrbahnen wechseln, immer
blinken. Stellen Sie sicher, daß
andere Verkehrsteilnehmer Sie
sehen können.

Die Haltung des Fahrers und Mit-
fahrers ist für eine gute Kontrolle
wichtig.

Der Fahrer sollte während der
Fahrt beide Hände am Lenker
und beide Füße auf dem Tritt-
brett halten, um Kontrolle über
den Motorroller aufrecht erhal-
ten zu können.

Der Mitfahrer sollte sich immer
mit beiden Händen am Fahrer,
am Sitzgurt oder am Haltegriff,
falls vorhanden, festhalten und
beide Füße auf den Fußrasten
halten.

Niemals Mitfahrer mitnehmen,
welche nicht bequem beide
Füße auf den Fußrasten halten
können.

Niemals unter dem Einfluß von Al-
kohol oder anderen Drogen oder
Medikamenten fahren.

Dieser Motorroller ist ausschließ-
lich auf Straßenbenutzung ausge-
legt. Es ist nicht für
Geländefahrten geeignet.
Schutzkleidung
Bei Motorrollerunfällen sind Kopfverlet-
zungen die häufigste Ursache von To-
desfällen. Die Benutzung eines
Schutzhelms ist der absolut wichtigste
Faktor, um Kopfverletzungen zu ver-
hindern oder zu reduzieren.

Tragen Sie immer einen sicher-
heitsgeprüften Helm.

Tragen Sie ein Visier oder eine
Schutzbrille. Kommt Wind in Ihre
ungeschützten Augen könnte dies
Ihre Sicht beeinträchtigen und so
könnten Sie eine Gefahr verspätet
erkennen.

Eine Jacke, feste Schuhe, Hosen,
Handschuhe usw. helfen dabei
Abschürfungen oder Risswunden
zu verhindern oder zu vermindern.

Tragen Sie niemals lose sitzende
Kleidung, da sie sich in den Len-
kungshebeln oder Rädern verfan-

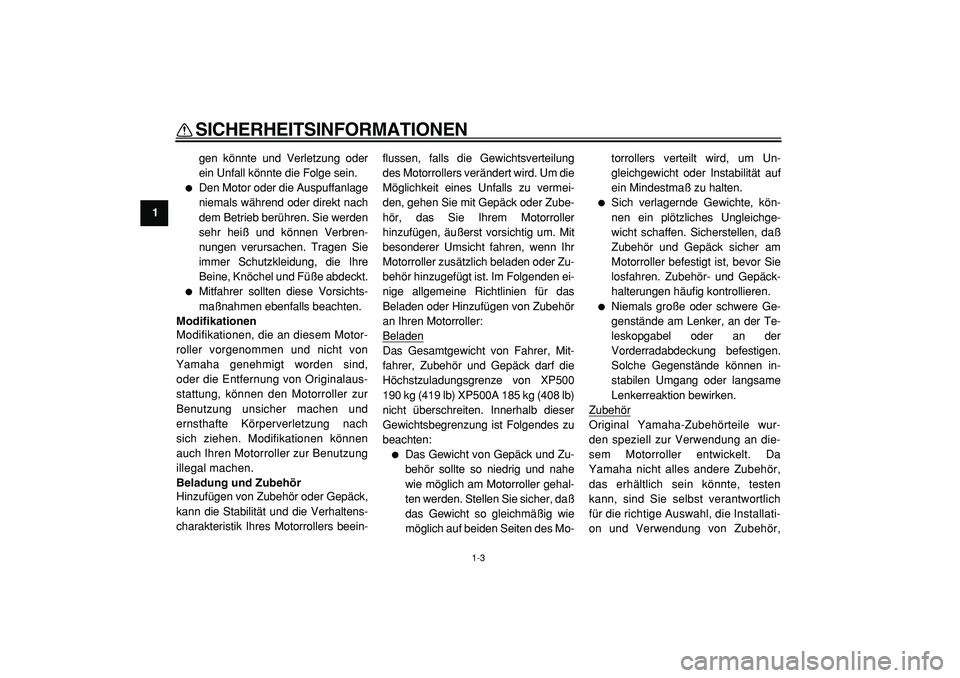

SICHERHEITSINFORMATIONEN
1-3
1
gen könnte und Verletzung oder
ein Unfall könnte die Folge sein.

Den Motor oder die Auspuffanlage
niemals während oder direkt nach
dem Betrieb berühren. Sie werden
sehr heiß und können Verbren-
nungen verursachen. Tragen Sie
immer Schutzkleidung, die Ihre
Beine, Knöchel und Füße abdeckt.

Mitfahrer sollten diese Vorsichts-
maßnahmen ebenfalls beachten.
Modifikationen
Modifikationen, die an diesem Motor-
roller vorgenommen und nicht von
Yamaha genehmigt worden sind,
oder die Entfernung von Originalaus-
stattung, können den Motorroller zur
Benutzung unsicher machen und
ernsthafte Körperverletzung nach
sich ziehen. Modifikationen können
auch Ihren Motorroller zur Benutzung
illegal machen.
Beladung und Zubehör
Hinzufügen von Zubehör oder Gepäck,
kann die Stabilität und die Verhaltens-
charakteristik Ihres Motorrollers beein-flussen, falls die Gewichtsverteilung
des Motorrollers verändert wird. Um die
Möglichkeit eines Unfalls zu vermei-
den, gehen Sie mit Gepäck oder Zube-
hör, das Sie Ihrem Motorroller
hinzufügen, äußerst vorsichtig um. Mit
besonderer Umsicht fahren, wenn Ihr
Motorroller zusätzlich beladen oder Zu-
behör hinzugefügt ist. Im Folgenden ei-
nige allgemeine Richtlinien für das
Beladen oder Hinzufügen von Zubehör
an Ihren Motorroller:
Beladen
Das Gesamtgewicht von Fahrer, Mit-
fahrer, Zubehör und Gepäck darf die
Höchstzuladungsgrenze von XP500
190 kg (419 lb) XP500A 185 kg (408 lb)
nicht überschreiten. Innerhalb dieser
Gewichtsbegrenzung ist Folgendes zu
beachten:


Das Gewicht von Gepäck und Zu-
behör sollte so niedrig und nahe
wie möglich am Motorroller gehal-
ten werden. Stellen Sie sicher, daß
das Gewicht so gleichmäßig wie
möglich auf beiden Seiten des Mo-torrollers verteilt wird, um Un-
gleichgewicht oder Instabilität auf
ein Mindestmaß zu halten.

Sich verlagernde Gewichte, kön-
nen ein plötzliches Ungleichge-
wicht schaffen. Sicherstellen, daß
Zubehör und Gepäck sicher am
Motorroller befestigt ist, bevor Sie
losfahren. Zubehör- und Gepäck-
halterungen häufig kontrollieren.

Niemals große oder schwere Ge-
genstände am Lenker, an der Te-
leskopgabel oder an der
Vorderradabdeckung befestigen.
Solche Gegenstände können in-
stabilen Umgang oder langsame
Lenkerreaktion bewirken.
Zubehör
Original Yamaha-Zubehörteile wur-
den speziell zur Verwendung an die-
sem Motorroller entwickelt. Da
Yamaha nicht alles andere Zubehör,
das erhältlich sein könnte, testen
kann, sind Sie selbst verantwortlich
für die richtige Auswahl, die Installati-
on und Verwendung von Zubehör,

SICHERHEITSINFORMATIONEN
1-4
1
das nicht von Yamaha hergestellt
worden ist. Bei der Auswahl und dem
Einbau von Zubehör äußerste Vor-
sicht walten lassen.
Halten Sie sich an die folgenden Richt-
linien, sowie an die unter “Beladung”
aufgeführten Punkte, wenn Sie Zube-
hörteile anbringen.

Installieren Sie niemals Zubehör,
oder transportieren Sie niemals
Gepäck, das die Leistung Ihres
Motorrollers einschränken würde.
Das Zubehör vor Benutzung sorg-
fältig daraufhin inspizieren, daß es
in keiner Weise die Bodenfreiheit
oder den Wendekreis einschränkt,
den Federungs- oder Lenkungs-
weg begrenzt, die Bedienung der
Kontrollvorrichtungen behindert
oder Lichter oder Reflektoren ver-
deckt.

Zubehör, das am Lenker oder
im Bereich der Teleskopgabel
angebracht wird, kann Instabili-
tät schaffen, aufgrund falscher
Gewichtsverteilung oder aero-dynamischer Veränderungen.
Wird Zubehör am Lenker oder
im Bereich der Teleskopgabel
angebracht, muß dieses so
leicht wie möglich sein und auf
ein Minimum gehalten werden.

Sperrige oder große Zube-
hörteile können die Stabilität des
Motorrollers aufgrund aerodyna-
mischer Auswirkungen ernsthaft
beeinträchtigen. Durch Wind
könnte der Motorroller aus der
Bahn gebracht oder durch Sei-
tenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge ha-
ben, wenn man an großen Fahr-
zeugen vorbeifährt oder diese
an einem vorbeifahren.

Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese
inkorrekte Fahrposition be-
schränkt die Bewegungsfreiheit
und Kontrollfähigkeit des Fah-
rers, deshalb werden solche Zu-behörteile nicht empfohlen.

Beim Anbringen elektrischer Zu-
behörteile mit großer Umsicht vor-
gehen. Übersteigen elektrische
Zubehörteile die Kapazität des
elektrischen Systems des Motor-
rollers, könnte es zu einem Strom-
ausfall kommen und eine
gefährliche Situation entstehen,
dadurch daß die Lichter oder der
Motor ausfallen.
Benzin und Abgase

BENZIN IST LEICHT ENTZÜND-
LICH:

Beim Auftanken immer den Mo-
tor abstellen.

Darauf achten, daß beim Auf-
tanken kein Benzin auf den Mo-
tor oder die Auspuffanlage
tropft.

Während des Rauchens oder in
der Nähe von Flammen niemals
auftanken.

Den Motor unter keinen Umstän-
den in geschlossenen Räumen
anlassen oder laufen lassen. Aus-

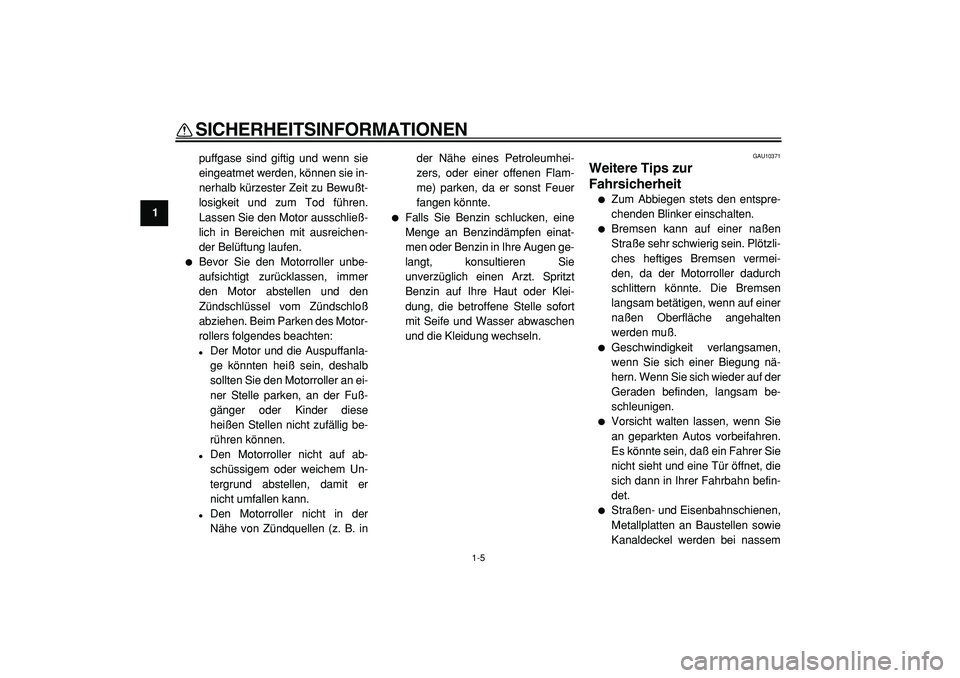

SICHERHEITSINFORMATIONEN
1-5
1
puffgase sind giftig und wenn sie
eingeatmet werden, können sie in-
nerhalb kürzester Zeit zu Bewußt-
losigkeit und zum Tod führen.
Lassen Sie den Motor ausschließ-
lich in Bereichen mit ausreichen-
der Belüftung laufen.

Bevor Sie den Motorroller unbe-
aufsichtigt zurücklassen, immer
den Motor abstellen und den
Zündschlüssel vom Zündschloß
abziehen. Beim Parken des Motor-
rollers folgendes beachten:

Der Motor und die Auspuffanla-
ge könnten heiß sein, deshalb
sollten Sie den Motorroller an ei-
ner Stelle parken, an der Fuß-
gänger oder Kinder diese
heißen Stellen nicht zufällig be-
rühren können.

Den Motorroller nicht auf ab-
schüssigem oder weichem Un-
tergrund abstellen, damit er
nicht umfallen kann.

Den Motorroller nicht in der
Nähe von Zündquellen (z. B. inder Nähe eines Petroleumhei-
zers, oder einer offenen Flam-
me) parken, da er sonst Feuer
fangen könnte.

Falls Sie Benzin schlucken, eine
Menge an Benzindämpfen einat-
men oder Benzin in Ihre Augen ge-
langt, konsultieren Sie
unverzüglich einen Arzt. Spritzt
Benzin auf Ihre Haut oder Klei-
dung, die betroffene Stelle sofort
mit Seife und Wasser abwaschen
und die Kleidung wechseln.
GAU10371
Weitere Tips zur
Fahrsicherheit

Zum Abbiegen stets den entspre-
chenden Blinker einschalten.

Bremsen kann auf einer naßen
Straße sehr schwierig sein. Plötzli-
ches heftiges Bremsen vermei-
den, da der Motorroller dadurch
schlittern könnte. Die Bremsen
langsam betätigen, wenn auf einer
naßen Oberfläche angehalten
werden muß.

Geschwindigkeit verlangsamen,
wenn Sie sich einer Biegung nä-
hern. Wenn Sie sich wieder auf der
Geraden befinden, langsam be-
schleunigen.

Vorsicht walten lassen, wenn Sie
an geparkten Autos vorbeifahren.
Es könnte sein, daß ein Fahrer Sie
nicht sieht und eine Tür öffnet, die
sich dann in Ihrer Fahrbahn befin-
det.

Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem

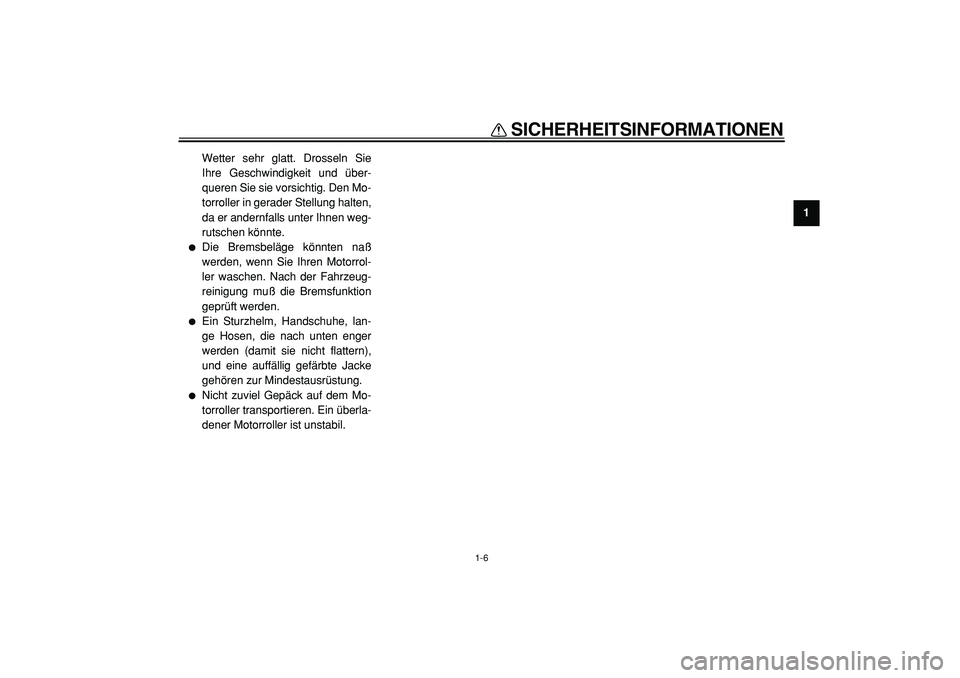

SICHERHEITSINFORMATIONEN
1-6
1
Wetter sehr glatt. Drosseln Sie
Ihre Geschwindigkeit und über-
queren Sie sie vorsichtig. Den Mo-
torroller in gerader Stellung halten,
da er andernfalls unter Ihnen weg-
rutschen könnte.

Die Bremsbeläge könnten naß
werden, wenn Sie Ihren Motorrol-
ler waschen. Nach der Fahrzeug-
reinigung muß die Bremsfunktion
geprüft werden.

Ein Sturzhelm, Handschuhe, lan-
ge Hosen, die nach unten enger
werden (damit sie nicht flattern),
und eine auffällig gefärbte Jacke
gehören zur Mindestausrüstung.

Nicht zuviel Gepäck auf dem Mo-
torroller transportieren. Ein überla-
dener Motorroller ist unstabil.

2-1
1
2
3
4
5
6
7
8
9

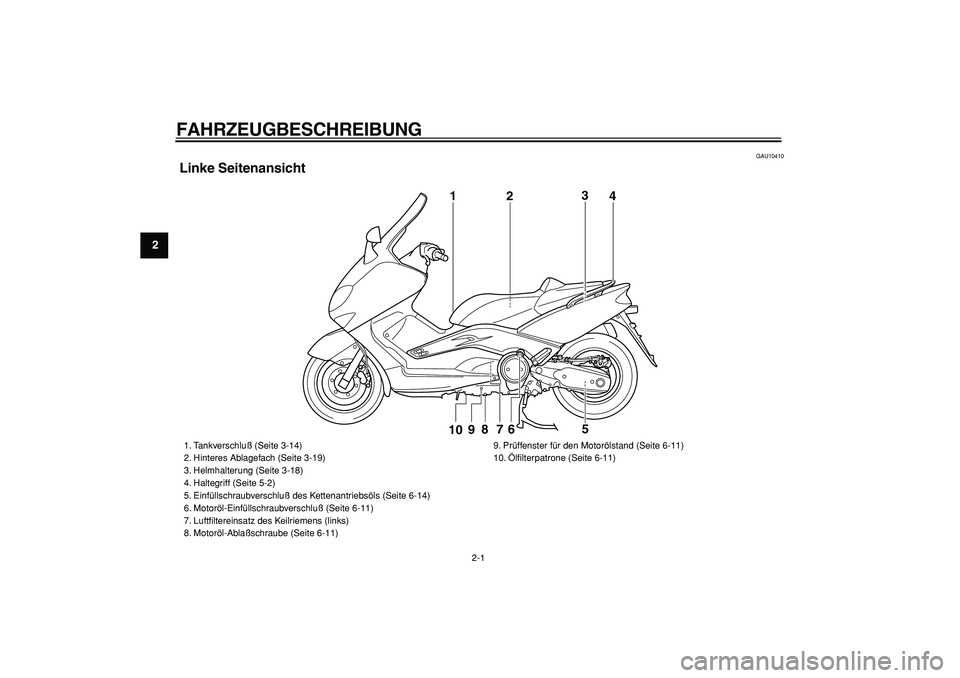

FAHRZEUGBESCHREIBUNG
GAU10410
Linke Seitenansicht
1
2
3
4
9
8
7
6
5
10
1. Tankverschluß (Seite 3-14)
2. Hinteres Ablagefach (Seite 3-19)
3. Helmhalterung (Seite 3-18)
4. Haltegriff (Seite 5-2)
5. Einfüllschraubverschluß des Kettenantriebsöls (Seite 6-14)
6. Motoröl-Einfüllschraubverschluß (Seite 6-11)
7. Luftfiltereinsatz des Keilriemens (links)
8. Motoröl-Ablaßschraube (Seite 6-11)9. Prüffenster für den Motorölstand (Seite 6-11)
10. Ölfilterpatrone (Seite 6-11)

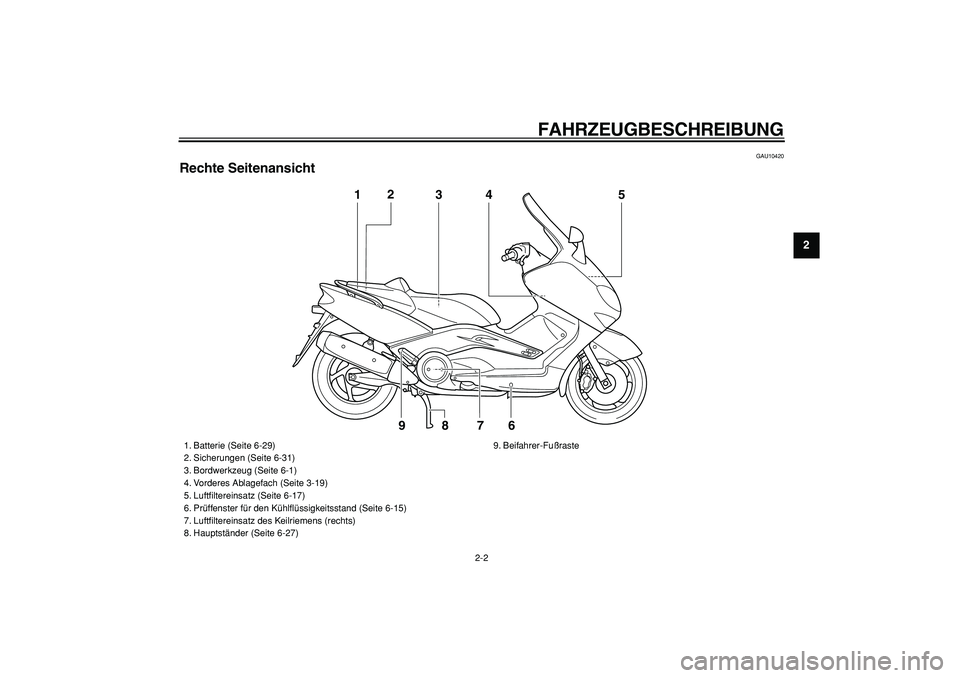

FAHRZEUGBESCHREIBUNG
2-2
2
3
4
5
6
7
8
9

GAU10420
Rechte Seitenansicht
1
3
4
5
7
6
8
92

1. Batterie (Seite 6-29)
2. Sicherungen (Seite 6-31)
3. Bordwerkzeug (Seite 6-1)
4. Vorderes Ablagefach (Seite 3-19)
5. Luftfiltereinsatz (Seite 6-17)
6. Prüffenster für den Kühlflüssigkeitsstand (Seite 6-15)
7. Luftfiltereinsatz des Keilriemens (rechts)
8. Hauptständer (Seite 6-27)9. Beifahrer-Fußraste

FAHRZEUGBESCHREIBUNG
2-3
1
2
3
4
5
6
7
8
9

GAU10430

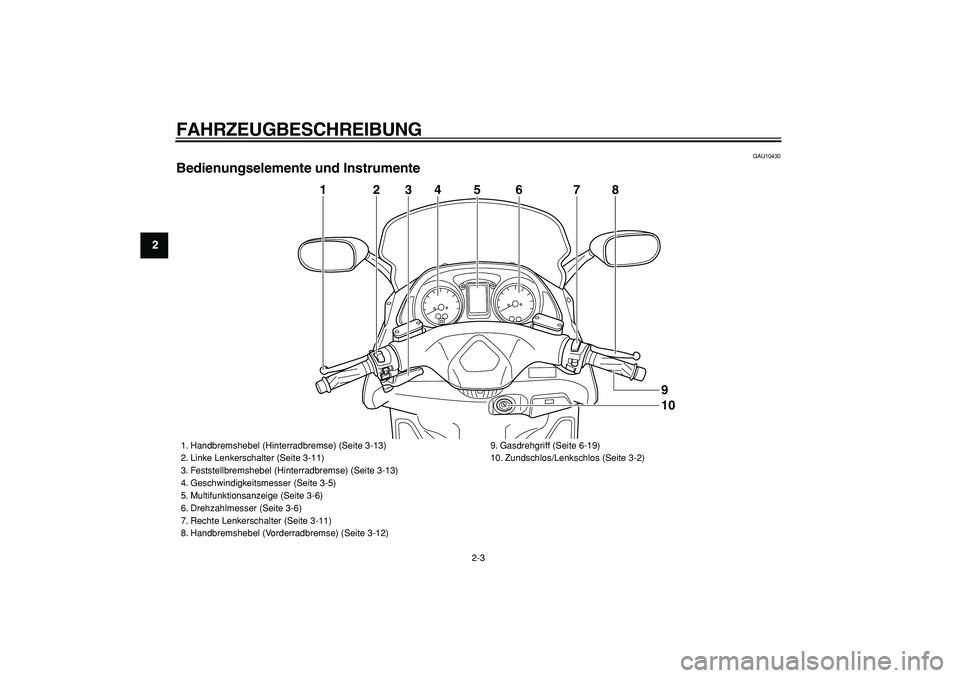

Bedienungselemente und Instrumente
5
4
2
3
6
7
8
1
109

1. Handbremshebel (Hinterradbremse) (Seite 3-13)
2. Linke Lenkerschalter (Seite 3-11)
3. Feststellbremshebel (Hinterradbremse) (Seite 3-13)
4. Geschwindigkeitsmesser (Seite 3-5)
5. Multifunktionsanzeige (Seite 3-6)
6. Drehzahlmesser (Seite 3-6)
7. Rechte Lenkerschalter (Seite 3-11)
8. Handbremshebel (Vorderradbremse) (Seite 3-12)9. Gasdrehgriff (Seite 6-19)
10. Zundschlos/Lenkschlos (Seite 3-2)
