2005 YAMAHA TMAX Betriebsanleitungen (in German)

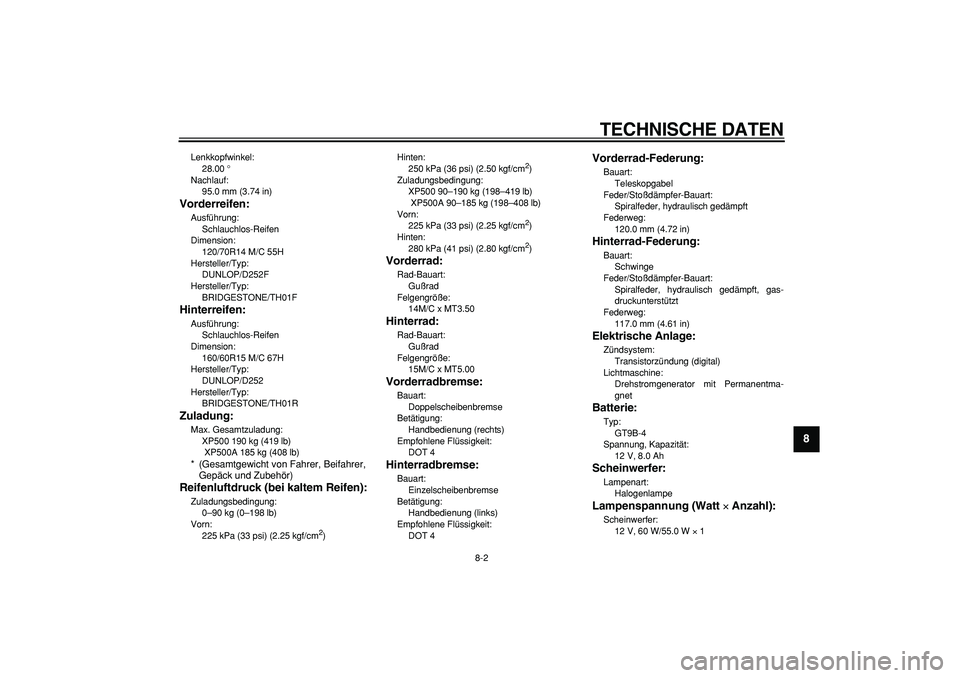

TECHNISCHE DATEN
8-2
2
3
4
5
6
7
89

Lenkkopfwinkel:
28.00 °
Nachlauf:
95.0 mm (3.74 in)
Vorderreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
120/70R14 M/C 55H
Hersteller/Typ:
DUNLOP/D252F
Hersteller/Typ:
BRIDGESTONE/TH01F
Hinterreifen:
Ausführung:
Schlauchlos-Reifen
Dimension:
160/60R15 M/C 67H
Hersteller/Typ:
DUNLOP/D252
Hersteller/Typ:
BRIDGESTONE/TH01R
Zuladung:
Max. Gesamtzuladung:
XP500 190 kg (419 lb)
XP500A 185 kg (408 lb)
* (Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)

Reifenluftdruck (bei kaltem Reifen):
Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

) Hinten:
250 kPa (36 psi) (2.50 kgf/cm
2

)
Zuladungsbedingung:
XP500 90–190 kg (198–419 lb)
XP500A 90–185 kg (198–408 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Hinten:
280 kPa (41 psi) (2.80 kgf/cm
2

)
Vorderrad:
Rad-Bauart:
Gußrad
Felgengröße:
14M/C x MT3.50
Hinterrad:
Rad-Bauart:
Gußrad
Felgengröße:
15M/C x MT5.00
Vorderradbremse:
Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4
Hinterradbremse:
Bauart:
Einzelscheibenbremse
Betätigung:
Handbedienung (links)
Empfohlene Flüssigkeit:
DOT 4
Vorderrad-Federung:
Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
120.0 mm (4.72 in)
Hinterrad-Federung:
Bauart:
Schwinge
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft, gas-
druckunterstützt
Federweg:
117.0 mm (4.61 in)
Elektrische Anlage:
Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit Permanentma-
gnet
Batterie:
Typ:
GT9B-4
Spannung, Kapazität:
12 V, 8.0 Ah
Scheinwerfer:
Lampenart:
Halogenlampe
Lampenspannung (Watt
×
Anzahl):
Scheinwerfer:
12 V, 60 W/55.0 W
×
1

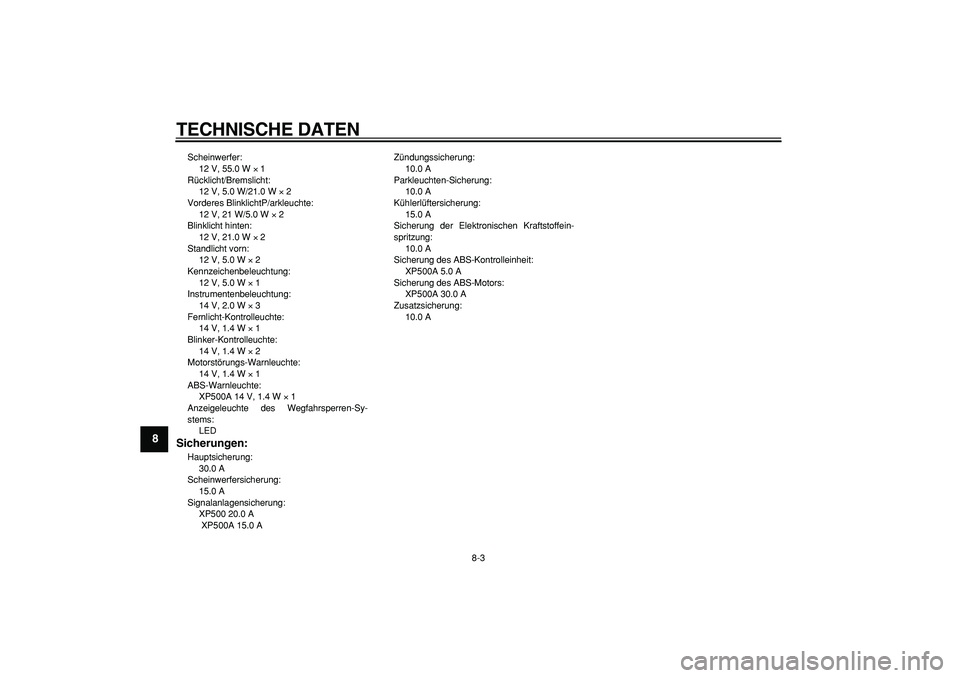

TECHNISCHE DATEN
8-3
1
2
3
4
5
6
7
8
9

Scheinwerfer:
12 V, 55.0 W
×
1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W
×
2
Vorderes BlinklichtP/arkleuchte:
12 V, 21 W/5.0 W
×
2
Blinklicht hinten:
12 V, 21.0 W
×
2
Standlicht vorn:
12 V, 5.0 W
×
2
Kennzeichenbeleuchtung:
12 V, 5.0 W
×
1
Instrumentenbeleuchtung:
14 V, 2.0 W
×
3
Fernlicht-Kontrolleuchte:
14 V, 1.4 W
×
1
Blinker-Kontrolleuchte:
14 V, 1.4 W
×
2
Motorstörungs-Warnleuchte:
14 V, 1.4 W
×
1
ABS-Warnleuchte:
XP500A 14 V, 1.4 W
×
1
Anzeigeleuchte des Wegfahrsperren-Sy-
stems:
LED

Sicherungen:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
15.0 A
Signalanlagensicherung:
XP500 20.0 A
XP500A 15.0 A Zündungssicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung:
15.0 A
Sicherung der Elektronischen Kraftstoffein-
spritzung:
10.0 A
Sicherung des ABS-Kontrolleinheit:
XP500A 5.0 A
Sicherung des ABS-Motors:
XP500A 30.0 A
Zusatzsicherung:
10.0 A

9-1
2
3
4
5
6
7
8
9

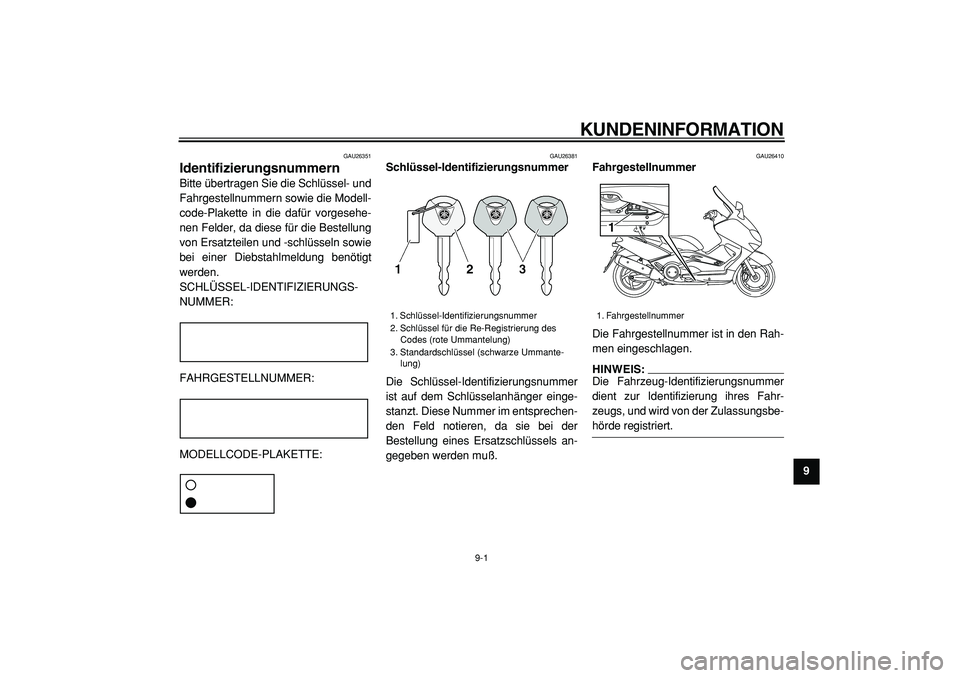

KUNDENINFORMATION
GAU26351
Identifizierungsnummern
Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modell-
code-Plakette in die dafür vorgesehe-
nen Felder, da diese für die Bestellung
von Ersatzteilen und -schlüsseln sowie
bei einer Diebstahlmeldung benötigt
werden.
SCHLÜSSEL-IDENTIFIZIERUNGS-
NUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer
ist auf dem Schlüsselanhänger einge-
stanzt. Diese Nummer im entsprechen-
den Feld notieren, da sie bei der
Bestellung eines Ersatzschlüssels an-
gegeben werden muß.
GAU26410
Fahrgestellnummer
Die Fahrgestellnummer ist in den Rah-
men eingeschlagen.
HINWEIS:
Die Fahrzeug-Identifizierungsnummer
dient zur Identifizierung ihres Fahr-
zeugs, und wird von der Zulassungsbe-

hörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
3. Standardschlüssel (schwarze Ummante-
lung)
1. Fahrgestellnummer
1

KUNDENINFORMATION
9-2
1
2
3
4
5
6
7
8
9

GAU26500
Modellcode-Plakette
Die Modellcode-Plakette ist an der In-
nenseite des hinteren Ablagefachs
angebracht. (Siehe Seite 3-19.) Über-
tragen Sie Informationen auf dieser
Plakette in die vorgesehenen Felder.
Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.
1. Modellcode-Plakette
1

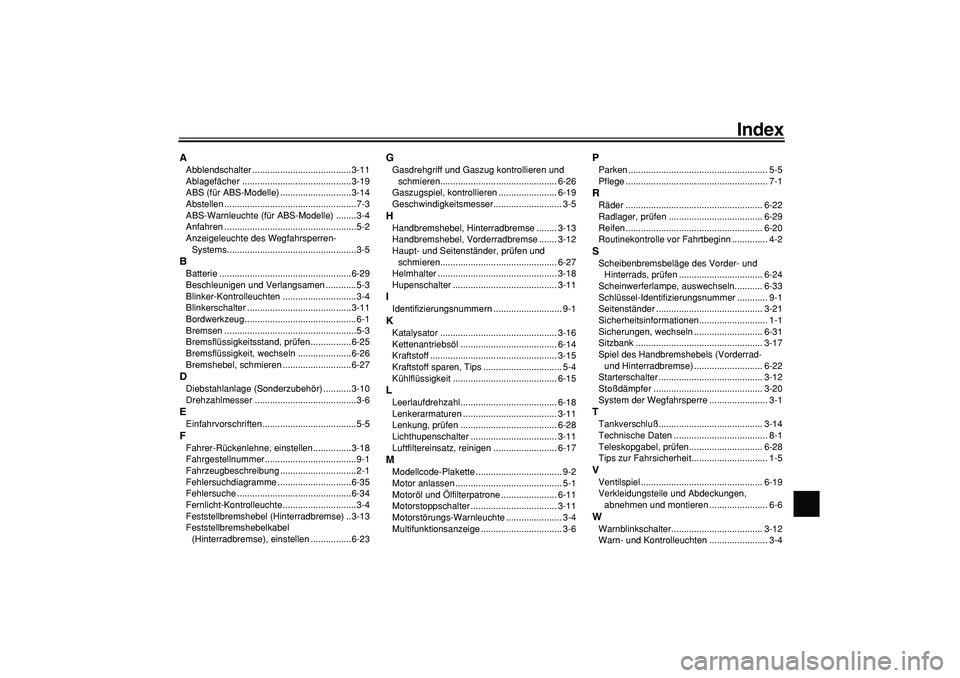

Index
A
Abblendschalter .......................................3-11
Ablagefächer ...........................................3-19
ABS (für ABS-Modelle) ............................3-14
Abstellen ....................................................7-3
ABS-Warnleuchte (für ABS-Modelle) ........3-4
Anfahren ....................................................5-2
Anzeigeleuchte des Wegfahrsperren-
Systems...................................................3-5
B
Batterie ....................................................6-29
Beschleunigen und Verlangsamen ............5-3
Blinker-Kontrolleuchten .............................3-4
Blinkerschalter .........................................3-11
Bordwerkzeug ............................................6-1
Bremsen ....................................................5-3
Bremsflüssigkeitsstand, prüfen ................6-25
Bremsflüssigkeit, wechseln .....................6-26
Bremshebel, schmieren ...........................6-27
D
Diebstahlanlage (Sonderzubehör) ...........3-10
Drehzahlmesser ........................................3-6
E
Einfahrvorschriften .....................................5-5
F
Fahrer-Rückenlehne, einstellen ...............3-18
Fahrgestellnummer ....................................9-1
Fahrzeugbeschreibung ..............................2-1
Fehlersuchdiagramme .............................6-35
Fehlersuche .............................................6-34
Fernlicht-Kontrolleuchte .............................3-4
Feststellbremshebel (Hinterradbremse) ..3-13
Feststellbremshebelkabel
(Hinterradbremse), einstellen ................6-23
G
Gasdrehgriff und Gaszug kontrollieren und
schmieren.............................................. 6-26
Gaszugspiel, kontrollieren ....................... 6-19
Geschwindigkeitsmesser........................... 3-5
H
Handbremshebel, Hinterradbremse ........ 3-13
Handbremshebel, Vorderradbremse ....... 3-12
Haupt- und Seitenständer, prüfen und
schmieren.............................................. 6-27
Helmhalter ............................................... 3-18
Hupenschalter ......................................... 3-11
I
Identifizierungsnummern ........................... 9-1
K
Katalysator .............................................. 3-16
Kettenantriebsöl ...................................... 6-14
Kraftstoff .................................................. 3-15
Kraftstoff sparen, Tips ............................... 5-4
Kühlflüssigkeit ......................................... 6-15
L
Leerlaufdrehzahl...................................... 6-18
Lenkerarmaturen ..................................... 3-11
Lenkung, prüfen ...................................... 6-28
Lichthupenschalter .................................. 3-11
Luftfiltereinsatz, reinigen ......................... 6-17
M
Modellcode-Plakette .................................. 9-2
Motor anlassen .......................................... 5-1
Motoröl und Ölfilterpatrone ...................... 6-11
Motorstoppschalter .................................. 3-11
Motorstörungs-Warnleuchte ...................... 3-4
Multifunktionsanzeige ................................ 3-6
P
Parken ....................................................... 5-5
Pflege ........................................................ 7-1
R
Räder ...................................................... 6-22
Radlager, prüfen ..................................... 6-29
Reifen ...................................................... 6-20
Routinekontrolle vor Fahrtbeginn .............. 4-2
S
Scheibenbremsbeläge des Vorder- und
Hinterrads, prüfen ................................. 6-24
Scheinwerferlampe, auswechseln........... 6-33
Schlüssel-Identifizierungsnummer ............ 9-1
Seitenständer .......................................... 3-21
Sicherheitsinformationen........................... 1-1
Sicherungen, wechseln ........................... 6-31
Sitzbank .................................................. 3-17
Spiel des Handbremshebels (Vorderrad-
und Hinterradbremse) ........................... 6-22
Starterschalter ......................................... 3-12
Stoßdämpfer ........................................... 3-20
System der Wegfahrsperre ....................... 3-1
T
Tankverschluß......................................... 3-14
Technische Daten ..................................... 8-1
Teleskopgabel, prüfen............................. 6-28
Tips zur Fahrsicherheit.............................. 1-5
V
Ventilspiel ................................................ 6-19
Verkleidungsteile und Abdeckungen,
abnehmen und montieren ....................... 6-6
W
Warnblinkschalter.................................... 3-12
Warn- und Kontrolleuchten ....................... 3-4

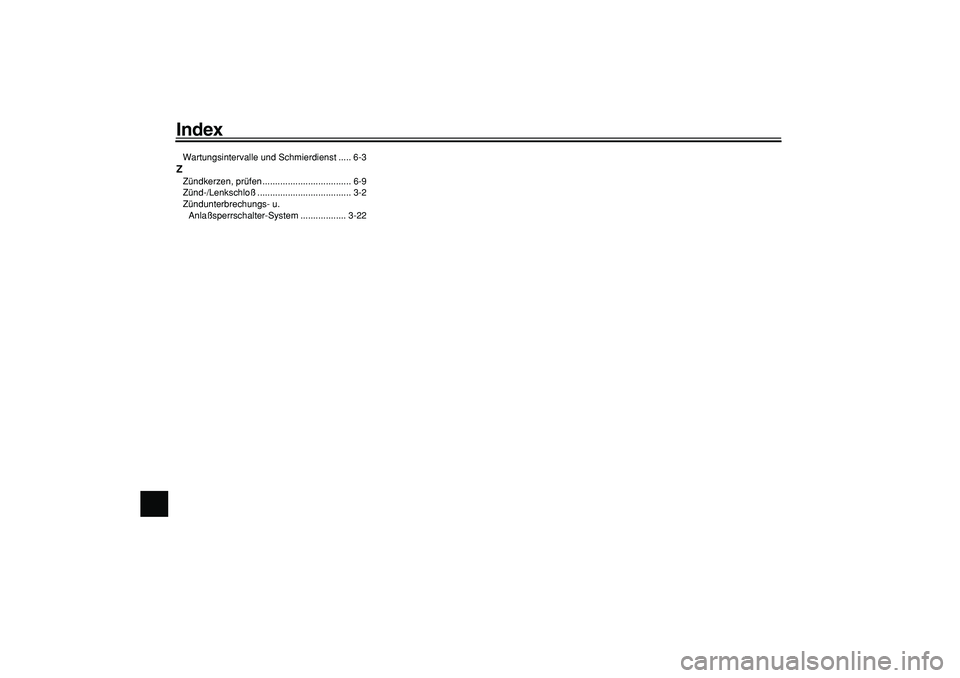

Index
Wartungsintervalle und Schmierdienst ..... 6-3
Z
Zündkerzen, prüfen ................................... 6-9
Zünd-/Lenkschloß..................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System .................. 3-22
