2005 YAMAHA TMAX Betriebsanleitungen (in German)

BEDIENUNGSANLEITUNG
5VU-28199-G1XP500AXP500

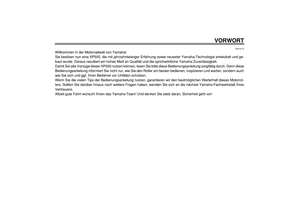

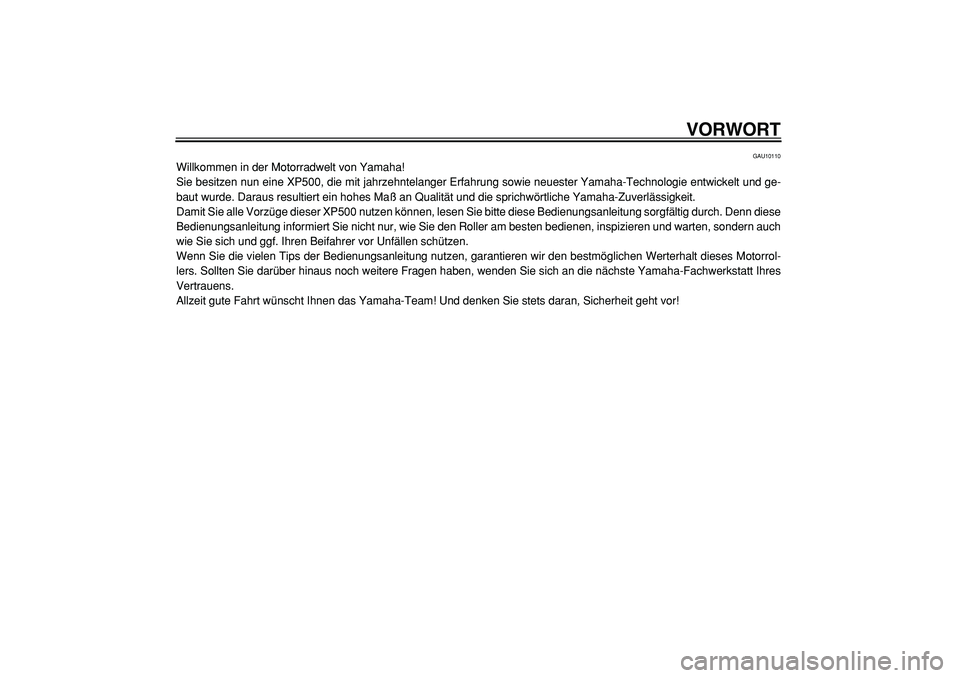

VORWORT
GAU10110
Willkommen in der Motorradwelt von Yamaha!
Sie besitzen nun eine XP500, die mit jahrzehntelanger Erfahrung sowie neuester Yamaha-Technologie entwickelt und ge-
baut wurde. Daraus resultiert ein hohes Maß an Qualität und die sprichwörtliche Yamaha-Zuverlässigkeit.
Damit Sie alle Vorzüge dieser XP500 nutzen können, lesen Sie bitte diese Bedienungsanleitung sorgfältig durch. Denn diese
Bedienungsanleitung informiert Sie nicht nur, wie Sie den Roller am besten bedienen, inspizieren und warten, sondern auch
wie Sie sich und ggf. Ihren Beifahrer vor Unfällen schützen.
Wenn Sie die vielen Tips der Bedienungsanleitung nutzen, garantieren wir den bestmöglichen Werterhalt dieses Motorrol-
lers. Sollten Sie darüber hinaus noch weitere Fragen haben, wenden Sie sich an die nächste Yamaha-Fachwerkstatt Ihres
Vertrauens.
Allzeit gute Fahrt wünscht Ihnen das Yamaha-Team! Und denken Sie stets daran, Sicherheit geht vor!

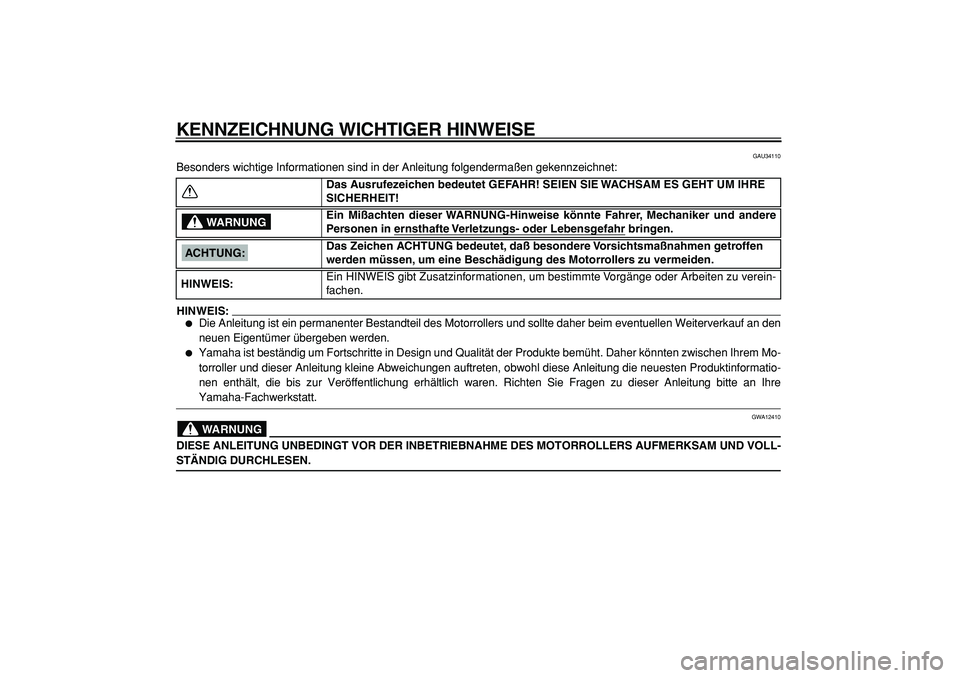

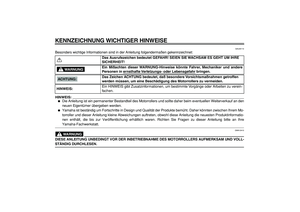

KENNZEICHNUNG WICHTIGER HINWEISE
GAU34110
Besonders wichtige Informationen sind in der Anleitung folgendermaßen gekennzeichnet:
HINWEIS:


Die Anleitung ist ein permanenter Bestandteil des Motorrollers und sollte daher beim eventuellen Weiterverkauf an den
neuen Eigentümer übergeben werden.

Yamaha ist beständig um Fortschritte in Design und Qualität der Produkte bemüht. Daher könnten zwischen Ihrem Mo-
torroller und dieser Anleitung kleine Abweichungen auftreten, obwohl diese Anleitung die neuesten Produktinformatio-
nen enthält, die bis zur Veröffentlichung erhältlich waren. Richten Sie Fragen zu dieser Anleitung bitte an Ihre
Yamaha-Fachwerkstatt.
WARNUNG

GWA12410
DIESE ANLEITUNG UNBEDINGT VOR DER INBETRIEBNAHME DES MOTORROLLERS AUFMERKSAM UND VOLL-
STÄNDIG DURCHLESEN.Das Ausrufezeichen bedeutet GEFAHR! SEIEN SIE WACHSAM ES GEHT UM IHRE
SICHERHEIT!
Ein Mißachten dieser WARNUNG-Hinweise könnte Fahrer, Mechaniker und andere
Personen in ernsthafte Verletzungs- oder Lebensg
efahr
bringen.
Das Zeichen ACHTUNG bedeutet, daß besondere Vorsichtsmaßnahmen getroffen
werden müssen, um eine Beschädigung des Motorrollers zu vermeiden.
Ein HINWEIS gibt Zusatzinformationen, um bestimmte Vorgänge oder Arbeiten zu verein-
fachen.
WARNUNG
ACHTUNG:HINWEIS:

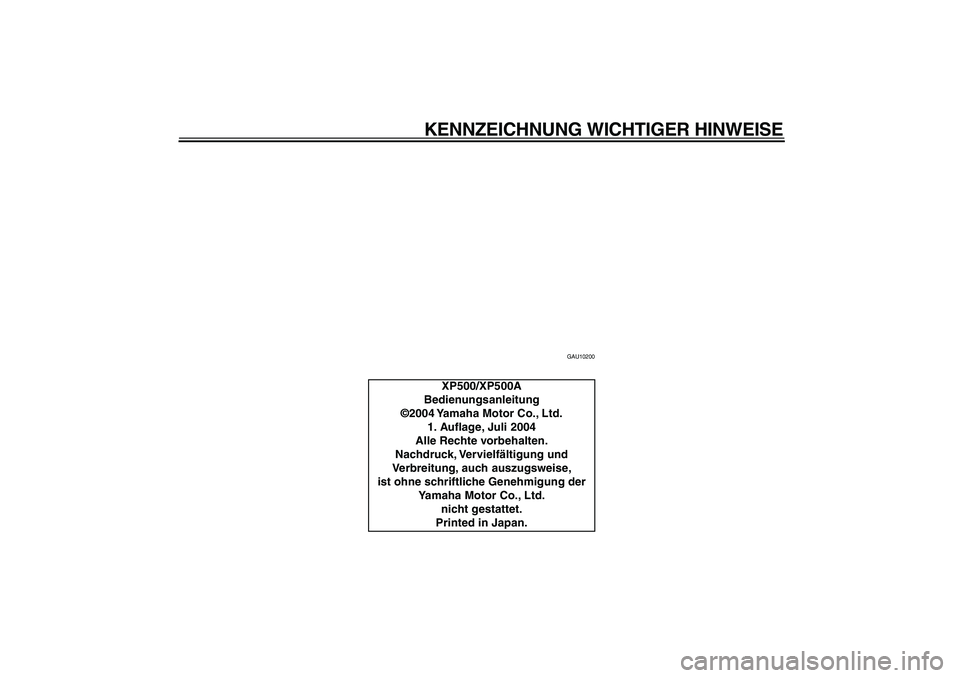

KENNZEICHNUNG WICHTIGER HINWEISE
GAU10200
XP500/XP500A
Bedienungsanleitung
©2004 Yamaha Motor Co., Ltd.
1. Auflage, Juli 2004
Alle Rechte vorbehalten.
Nachdruck, Vervielfältigung und
Verbreitung, auch auszugsweise,
ist ohne schriftliche Genehmigung der
Yamaha Motor Co., Ltd.
nicht gestattet.
Printed in Japan.

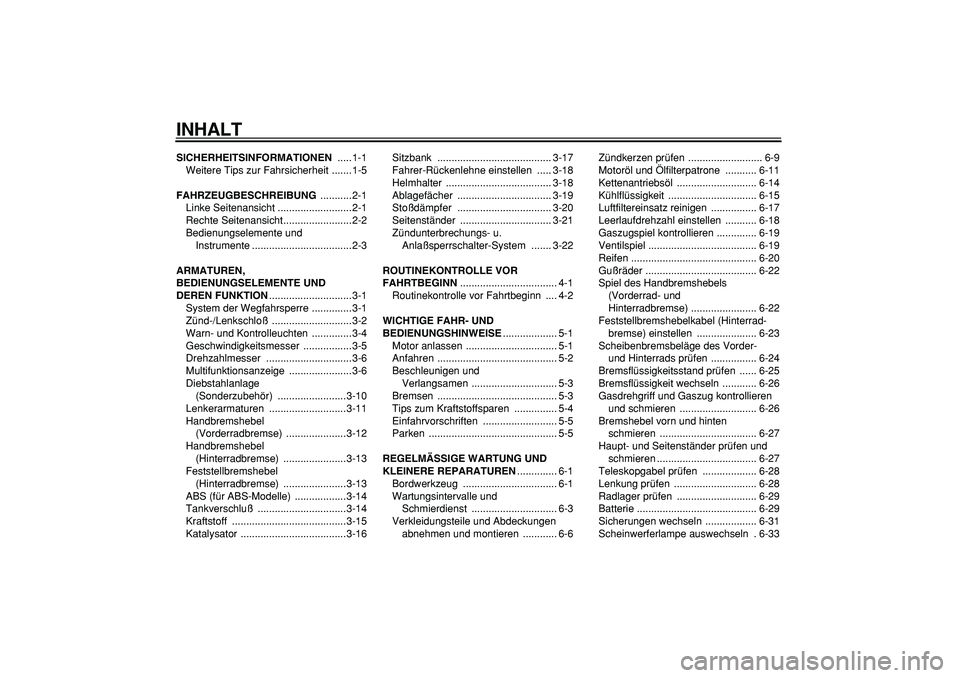

INHALT
SICHERHEITSINFORMATIONEN
.....1-1

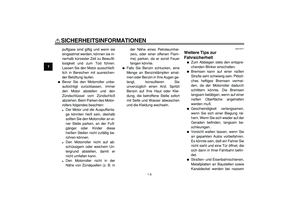

Weitere Tips zur Fahrsicherheit .......1-5
FAHRZEUGBESCHREIBUNG
...........2-1

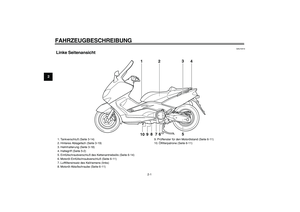

Linke Seitenansicht ..........................2-1

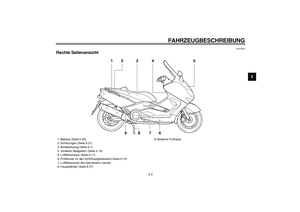

Rechte Seitenansicht........................2-2

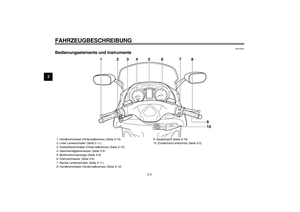

Bedienungselemente und
Instrumente ...................................2-3
ARMATUREN,
BEDIENUNGSELEMENTE UND
DEREN FUNKTION
.............................3-1

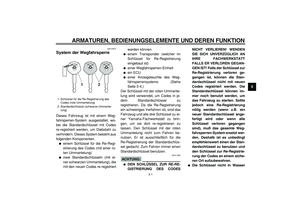

System der Wegfahrsperre ..............3-1

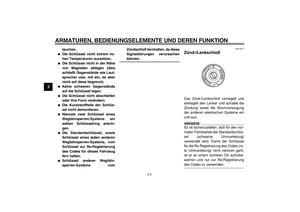

Zünd-/Lenkschloß ............................3-2

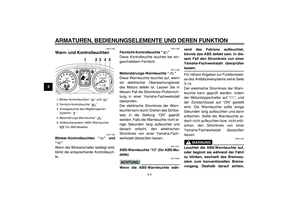

Warn- und Kontrolleuchten ..............3-4

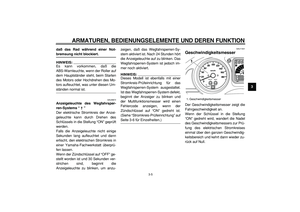

Geschwindigkeitsmesser .................3-5

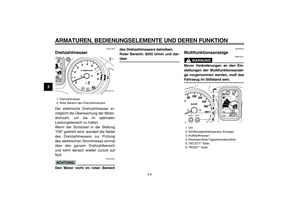

Drehzahlmesser ..............................3-6

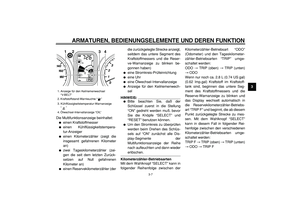

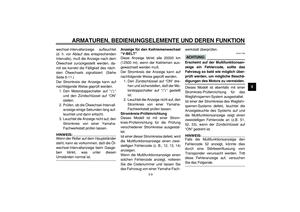

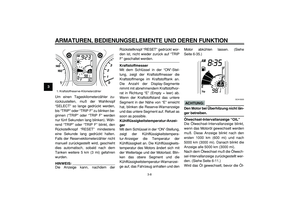

Multifunktionsanzeige ......................3-6

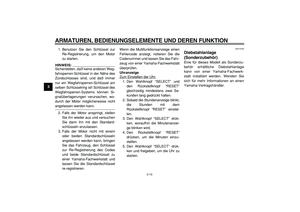

Diebstahlanlage
(Sonderzubehör) ........................3-10

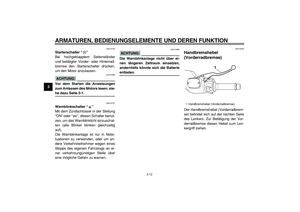

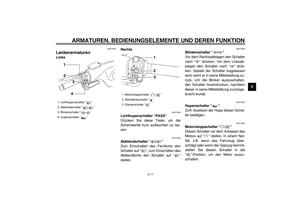

Lenkerarmaturen ...........................3-11
Handbremshebel
(Vorderradbremse) .....................3-12

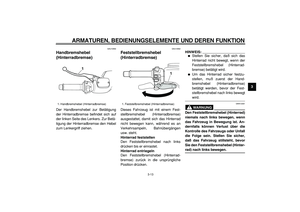

Handbremshebel
(Hinterradbremse) ......................3-13
Feststellbremshebel
(Hinterradbremse) ......................3-13

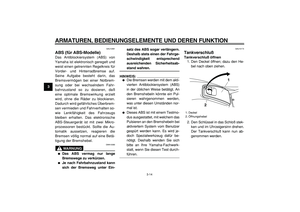

ABS (für ABS-Modelle) ..................3-14

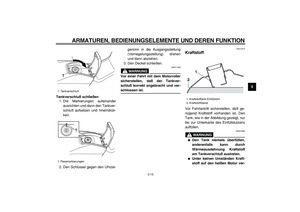

Tankverschluß ...............................3-14
Kraftstoff ........................................3-15

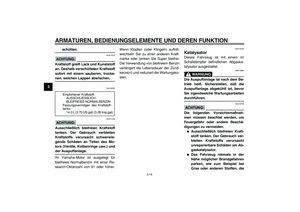

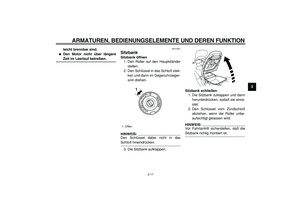

Katalysator .....................................3-16Sitzbank ........................................ 3-17

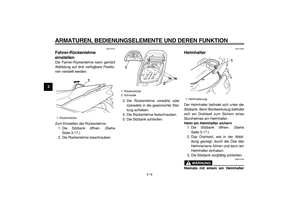

Fahrer-Rückenlehne einstellen ..... 3-18
Helmhalter ..................................... 3-18

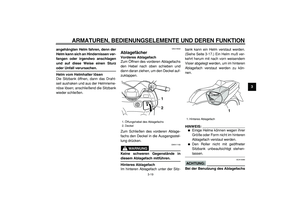

Ablagefächer ................................. 3-19

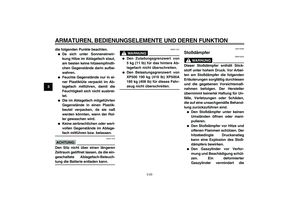

Stoßdämpfer ................................. 3-20

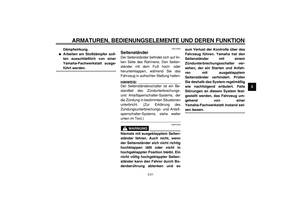

Seitenständer ................................ 3-21

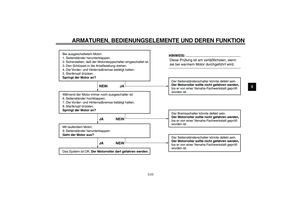

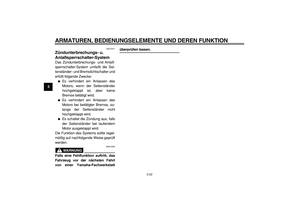

Zündunterbrechungs- u.
Anlaßsperrschalter-System ....... 3-22
ROUTINEKONTROLLE VOR
FAHRTBEGINN
.................................. 4-1

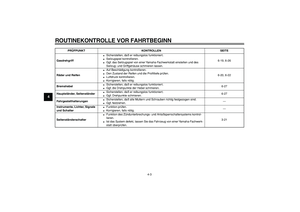

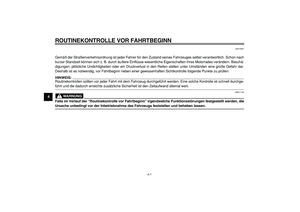

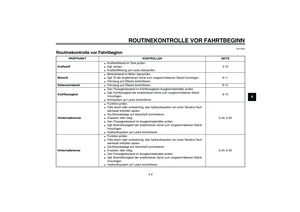

Routinekontrolle vor Fahrtbeginn .... 4-2
WICHTIGE FAHR- UND
BEDIENUNGSHINWEISE
................... 5-1

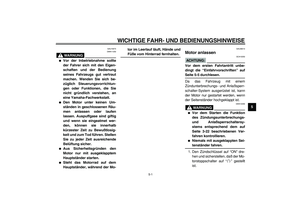

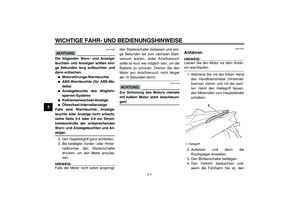

Motor anlassen ................................ 5-1
Anfahren .......................................... 5-2

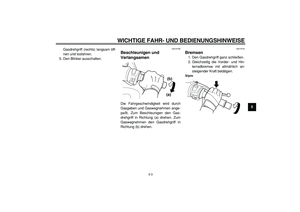

Beschleunigen und
Verlangsamen .............................. 5-3
Bremsen .......................................... 5-3

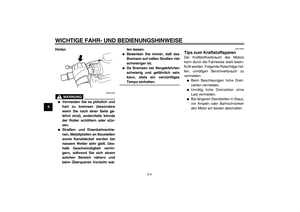

Tips zum Kraftstoffsparen ............... 5-4

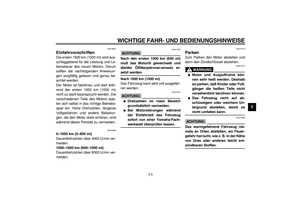

Einfahrvorschriften .......................... 5-5
Parken ............................................. 5-5

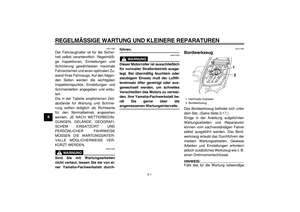

REGELMÄSSIGE WARTUNG UND
KLEINERE REPARATUREN
.............. 6-1
Bordwerkzeug ................................. 6-1

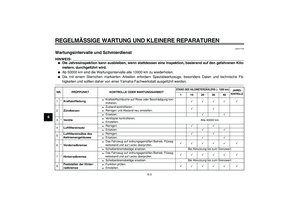

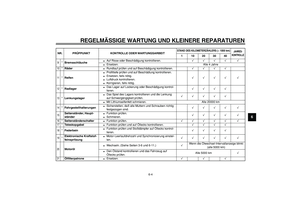

Wartungsintervalle und
Schmierdienst .............................. 6-3

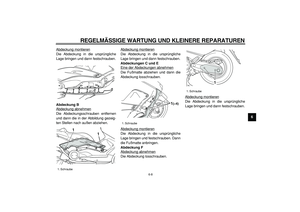

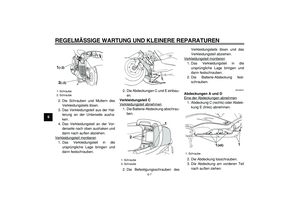

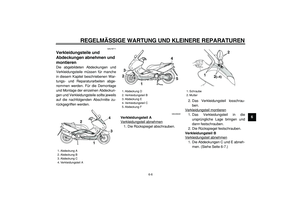

Verkleidungsteile und Abdeckungen

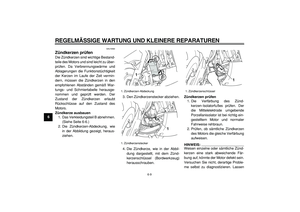

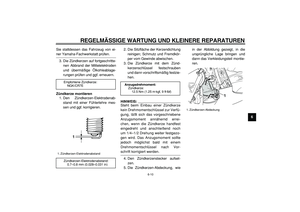

abnehmen und montieren ............ 6-6Zündkerzen prüfen .......................... 6-9

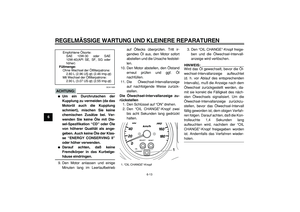

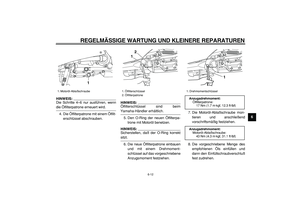

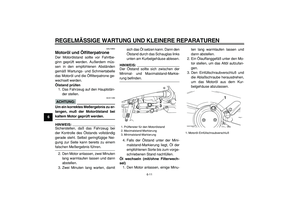

Motoröl und Ölfilterpatrone ........... 6-11

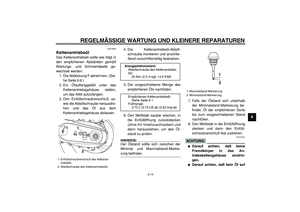

Kettenantriebsöl ............................ 6-14

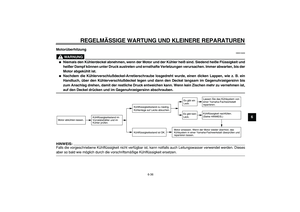

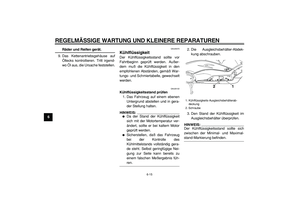

Kühlflüssigkeit ............................... 6-15

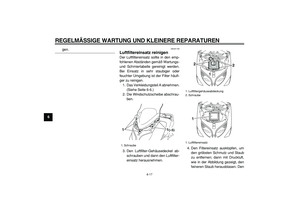

Luftfiltereinsatz reinigen ................ 6-17

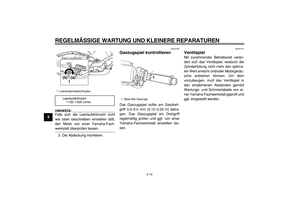

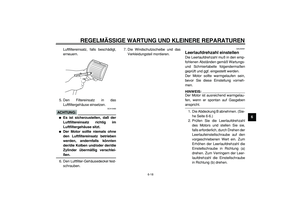

Leerlaufdrehzahl einstellen ........... 6-18
Gaszugspiel kontrollieren .............. 6-19
Ventilspiel ...................................... 6-19

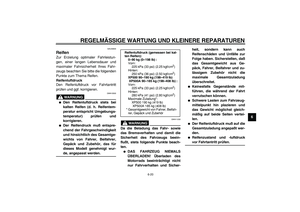

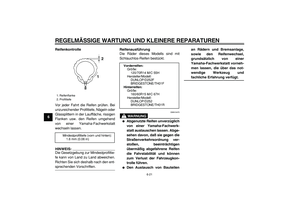

Reifen ............................................ 6-20

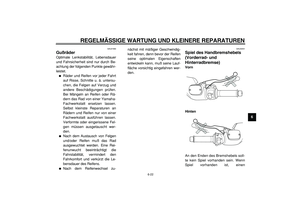

Gußräder ....................................... 6-22
Spiel des Handbremshebels
(Vorderrad- und
Hinterradbremse) ....................... 6-22
Feststellbremshebelkabel (Hinterrad-
bremse) einstellen ..................... 6-23

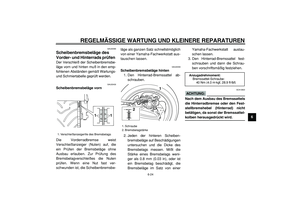

Scheibenbremsbeläge des Vorder-
und Hinterrads prüfen ................ 6-24

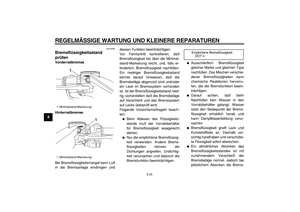

Bremsflüssigkeitsstand prüfen ...... 6-25

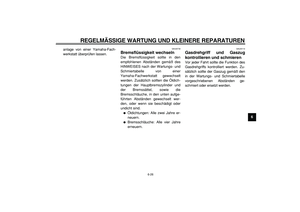

Bremsflüssigkeit wechseln ............ 6-26
Gasdrehgriff und Gaszug kontrollieren
und schmieren ........................... 6-26

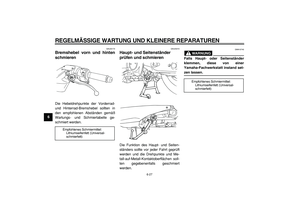

Bremshebel vorn und hinten
schmieren .................................. 6-27
Haupt- und Seitenständer prüfen und
schmieren ................................... 6-27

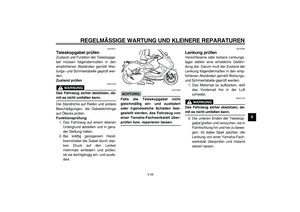

Teleskopgabel prüfen ................... 6-28
Lenkung prüfen ............................. 6-28

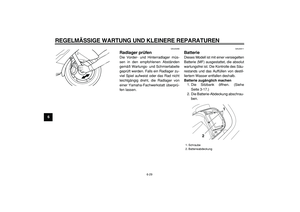

Radlager prüfen ............................ 6-29

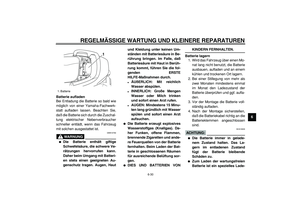

Batterie .......................................... 6-29

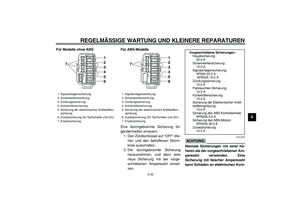

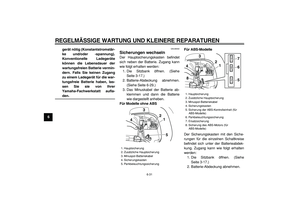

Sicherungen wechseln .................. 6-31

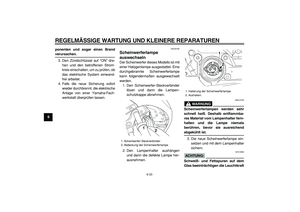

Scheinwerferlampe auswechseln . 6-33

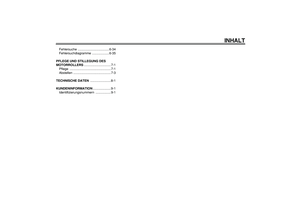

INHALT

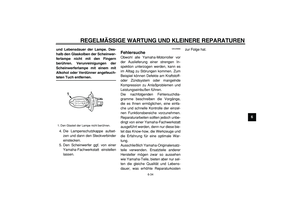

Fehlersuche ................................... 6-34

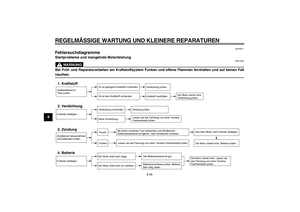

Fehlersuchdiagramme ................... 6-35

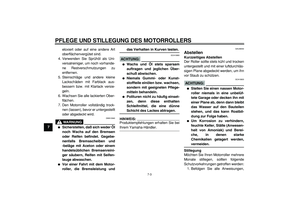

PFLEGE UND STILLEGUNG DES
MOTORROLLERS
.............................. 7-1

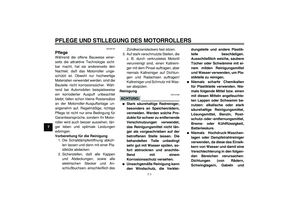

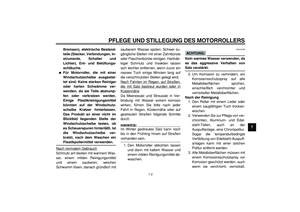

Pflege .............................................. 7-1

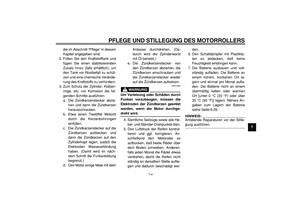

Abstellen .......................................... 7-3

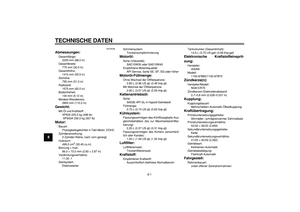

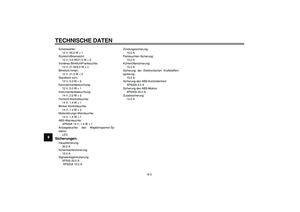

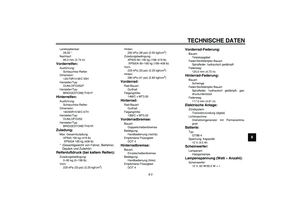

TECHNISCHE DATEN
....................... 8-1

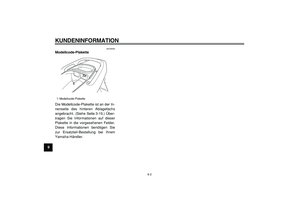

KUNDENINFORMATION
.................... 9-1

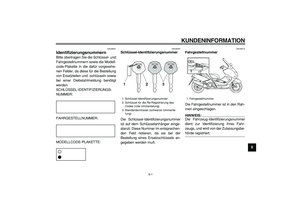

Identifizierungsnummern ................. 9-1

1-1
1

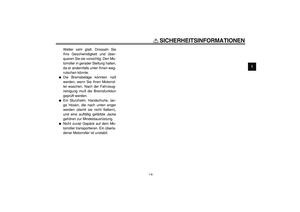

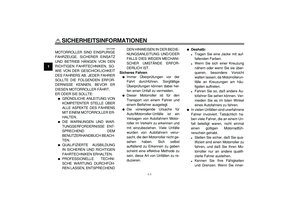

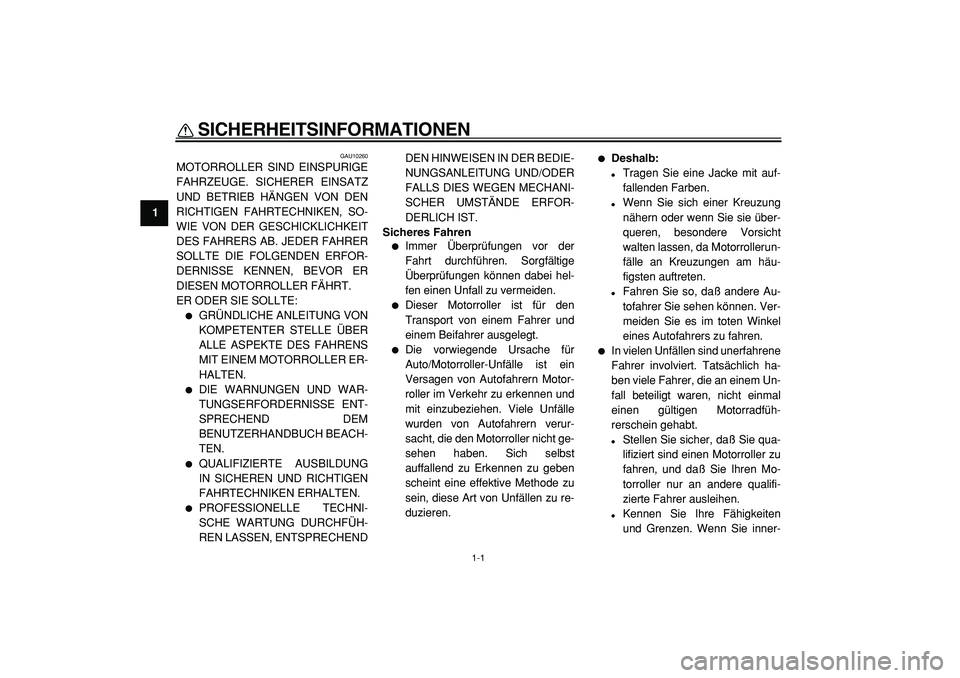

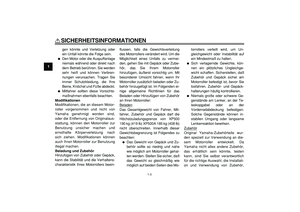

SICHERHEITSINFORMATIONEN
GAU10260
MOTORROLLER SIND EINSPURIGE
FAHRZEUGE. SICHERER EINSATZ
UND BETRIEB HÄNGEN VON DEN
RICHTIGEN FAHRTECHNIKEN, SO-
WIE VON DER GESCHICKLICHKEIT
DES FAHRERS AB. JEDER FAHRER
SOLLTE DIE FOLGENDEN ERFOR-
DERNISSE KENNEN, BEVOR ER
DIESEN MOTORROLLER FÄHRT.
ER ODER SIE SOLLTE:

GRÜNDLICHE ANLEITUNG VON
KOMPETENTER STELLE ÜBER
ALLE ASPEKTE DES FAHRENS
MIT EINEM MOTORROLLER ER-
HALTEN.

DIE WARNUNGEN UND WAR-
TUNGSERFORDERNISSE ENT-
SPRECHEND DEM
BENUTZERHANDBUCH BEACH-
TEN.

QUALIFIZIERTE AUSBILDUNG
IN SICHEREN UND RICHTIGEN
FAHRTECHNIKEN ERHALTEN.

PROFESSIONELLE TECHNI-
SCHE WARTUNG DURCHFÜH-
REN LASSEN, ENTSPRECHENDDEN HINWEISEN IN DER BEDIE-
NUNGSANLEITUNG UND/ODER
FALLS DIES WEGEN MECHANI-
SCHER UMSTÄNDE ERFOR-
DERLICH IST.
Sicheres Fahren

Immer Überprüfungen vor der
Fahrt durchführen. Sorgfältige
Überprüfungen können dabei hel-
fen einen Unfall zu vermeiden.

Dieser Motorroller ist für den
Transport von einem Fahrer und
einem Beifahrer ausgelegt.

Die vorwiegende Ursache für
Auto/Motorroller-Unfälle ist ein
Versagen von Autofahrern Motor-
roller im Verkehr zu erkennen und
mit einzubeziehen. Viele Unfälle
wurden von Autofahrern verur-
sacht, die den Motorroller nicht ge-
sehen haben. Sich selbst
auffallend zu Erkennen zu geben
scheint eine effektive Methode zu
sein, diese Art von Unfällen zu re-
duzieren.

Deshalb:

Tragen Sie eine Jacke mit auf-
fallenden Farben.

Wenn Sie sich einer Kreuzung
nähern oder wenn Sie sie über-
queren, besondere Vorsicht
walten lassen, da Motorrollerun-
fälle an Kreuzungen am häu-
figsten auftreten.

Fahren Sie so, daß andere Au-
tofahrer Sie sehen können. Ver-
meiden Sie es im toten Winkel
eines Autofahrers zu fahren.

In vielen Unfällen sind unerfahrene
Fahrer involviert. Tatsächlich ha-
ben viele Fahrer, die an einem Un-
fall beteiligt waren, nicht einmal
einen gültigen Motorradfüh-
rerschein gehabt.

Stellen Sie sicher, daß Sie qua-
lifiziert sind einen Motorroller zu
fahren, und daß Sie Ihren Mo-
torroller nur an andere qualifi-
zierte Fahrer ausleihen.

Kennen Sie Ihre Fähigkeiten
und Grenzen. Wenn Sie inner-
