2005 YAMAHA TMAX Betriebsanleitungen (in German)

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

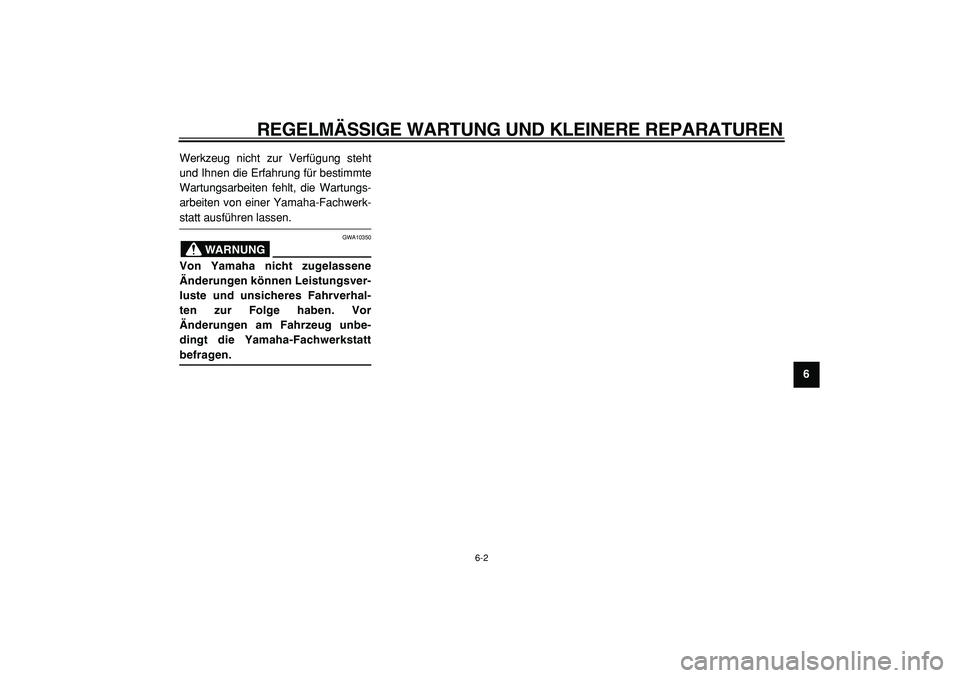

6-2
2
3
4
5
67
8
9
Werkzeug nicht zur Verfügung steht
und Ihnen die Erfahrung für bestimmte
Wartungsarbeiten fehlt, die Wartungs-
arbeiten von einer Yamaha-Fachwerk-

statt ausführen lassen.
WARNUNG

GWA10350
Von Yamaha nicht zugelassene
Änderungen können Leistungsver-
luste und unsicheres Fahrverhal-
ten zur Folge haben. Vor
Änderungen am Fahrzeug unbe-
dingt die Yamaha-Fachwerkstatt
befragen.

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

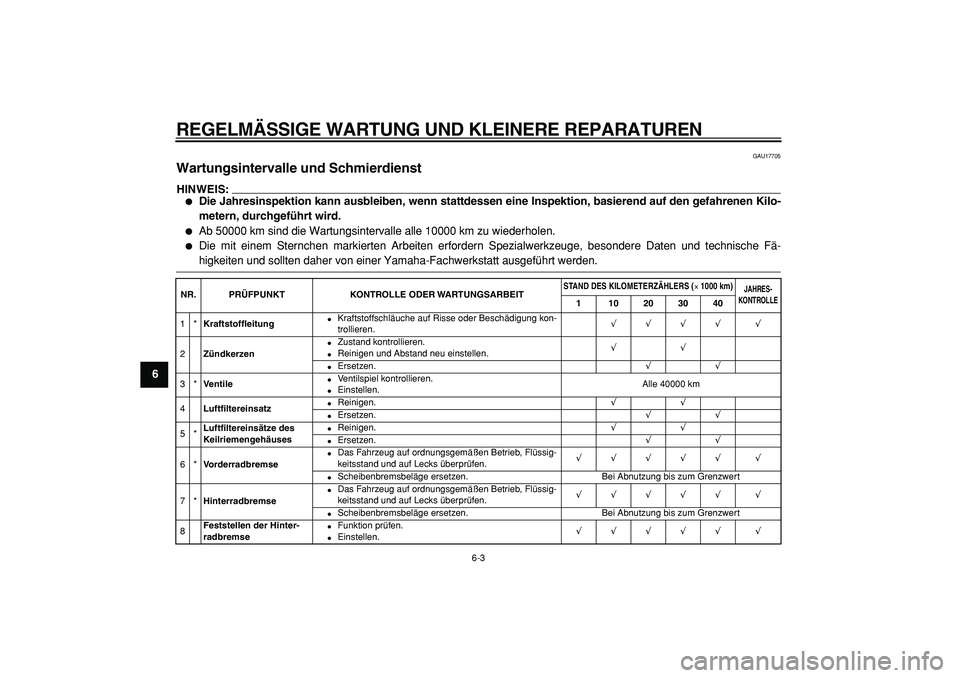

6-3
1
2
3
4
5
6
7
8
9

GAU17705
Wartungsintervalle und Schmierdienst
HINWEIS:


Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilo-
metern, durchgeführt wird.

Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.

Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fä-
higkeiten und sollten daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT
STAND DES KILOMETERZÄHLERS (

×

1000 km)

JAHRES-
KONTROLLE

1 10203040
1*
Kraftstoffleitung

Kraftstoffschläuche auf Risse oder Beschädigung kon-
trollieren.
√√√√ √
2
Zündkerzen

Zustand kontrollieren.

Reinigen und Abstand neu einstellen.
√√

Ersetzen.
√√
3*
Ventile

Ventilspiel kontrollieren.

Einstellen.Alle 40000 km
4
Luftfiltereinsatz

Reinigen.
√√

Ersetzen.
√√
5*
Luftfiltereinsätze des
Keilriemengehäuses

Reinigen.
√√

Ersetzen.
√√
6*
Vorderradbremse

Das Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.
√√√√√ √

Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7*
Hinterradbremse

Das Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.
√√√√√ √

Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
8
Feststellen der Hinter-
radbremse

Funktion prüfen.

Einstellen.
√√√√√ √

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

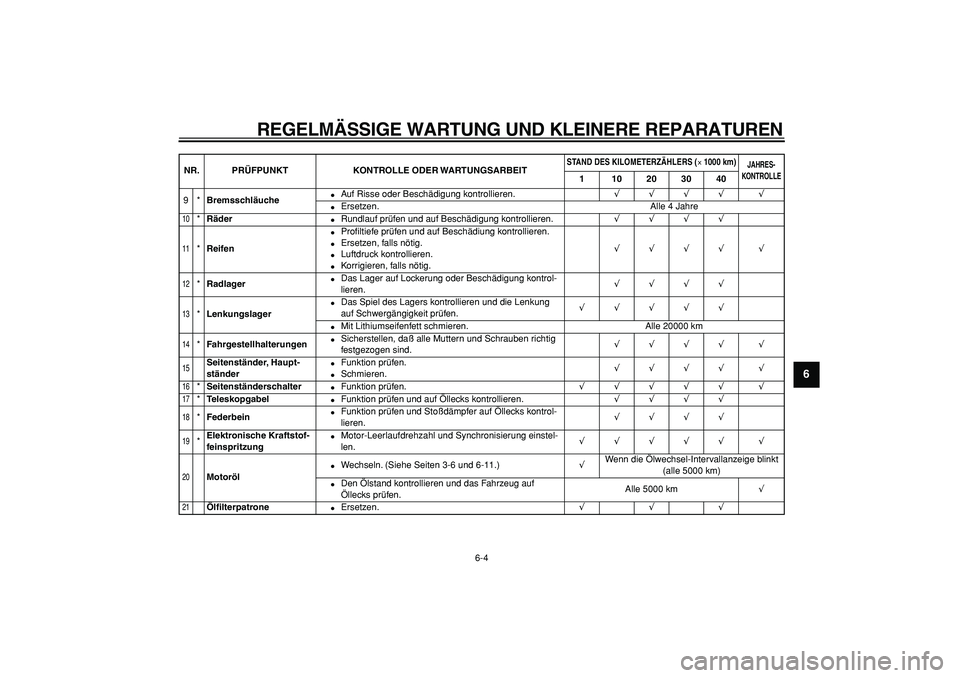

6-4
2
3
4
5
67
8
9

9*
Bremsschläuche

Auf Risse oder Beschädigung kontrollieren.
√√√√ √

Ersetzen. Alle 4 Jahre
10

*
Räder

Rundlauf prüfen und auf Beschädigung kontrollieren.
√√√√
11

*
Reifen

Profiltiefe prüfen und auf Beschädiung kontrollieren.

Ersetzen, falls nötig.

Luftdruck kontrollieren.

Korrigieren, falls nötig.
√√√√ √
12

*
Radlager

Das Lager auf Lockerung oder Beschädigung kontrol-
lieren.
√√√√
13

*
Lenkungslager

Das Spiel des Lagers kontrollieren und die Lenkung
auf Schwergängigkeit prüfen.
√√√√√

Mit Lithiumseifenfett schmieren. Alle 20000 km
14

*
Fahrgestellhalterungen

Sicherstellen, daß alle Muttern und Schrauben richtig
festgezogen sind.
√√√√ √
15

Seitenständer, Haupt-
ständer

Funktion prüfen.

Schmieren.
√√√√ √
16

*
Seitenständerschalter

Funktion prüfen.
√√√√√ √
17

*
Teleskopgabel

Funktion prüfen und auf Öllecks kontrollieren.
√√√√
18

*
Federbein

Funktion prüfen und Stoßdämpfer auf Öllecks kontrol-
lieren.
√√√√
19

*
Elektronische Kraftstof-
feinspritzung

Motor-Leerlaufdrehzahl und Synchronisierung einstel-
len.
√√√√√ √
20

Motoröl

Wechseln. (Siehe Seiten 3-6 und 6-11.)
√
Wenn die Ölwechsel-Intervallanzeige blinkt
(alle 5000 km)

Den Ölstand kontrollieren und das Fahrzeug auf
Öllecks prüfen.Alle 5000 km
√
21

Ölfilterpatrone

Ersetzen.
√√√
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT
STAND DES KILOMETERZÄHLERS (

×

1000 km)

JAHRES-
KONTROLLE

1 10203040

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
1
2
3
4
5
6
7
8
9

GAU18670
HINWEIS:


Der Luftfiltereinsatz muß bei übermäßig feuchtem oder staubigem Einsatz häufiger gereinigt bzw. erneuert werden.

Wartung der hydraulische Bremsanlage

Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.

Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit
wechseln.

Bremsschläuche bei Beschädigung oder Rißbildung, spätestens jedoch alle vier Jahre erneuern.
22

*
Kühlsystem

Den Kühlflüssigkeitsstand kontrollieren und das Fahr-
zeug auf Kühlflüssigkeitslecks prüfen.
√√√√ √

Wechseln. Alle 3 Jahre
23

Kettenantriebsöl

Fahrzeug auf Öllecks kontrollieren.

Wechseln.
√√√√
24

*
Keilriemen

Ersetzen.Wenn die Keilriemenwechsel-Anzeige blinkt
(alle 20000 km)
25

*
Vorderrad- und Hinter-
rad-Bremslichtschalter

Funktion prüfen.
√√√√√ √
26

Sich bewegende Teile
und Seilzüge

Schmieren.
√√√√ √
27

*
Gasdrehgriffgehäuse
und Seilzug

Funktion und Spiel prüfen.

Ggf. Gaszugspiel einstellen.

Gasdrehgriffgehäuse und Seilzug schmieren.
√√√√ √
28

*
Lichter, Signale und
Schalter

Funktion prüfen.

Scheinwerferlichtkegel einstellen.
√√√√√ √
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEIT STAND DES KILOMETERZÄHLERS (
×

1000 km)

JAHRES-
KONTROLLE

1 10203040

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

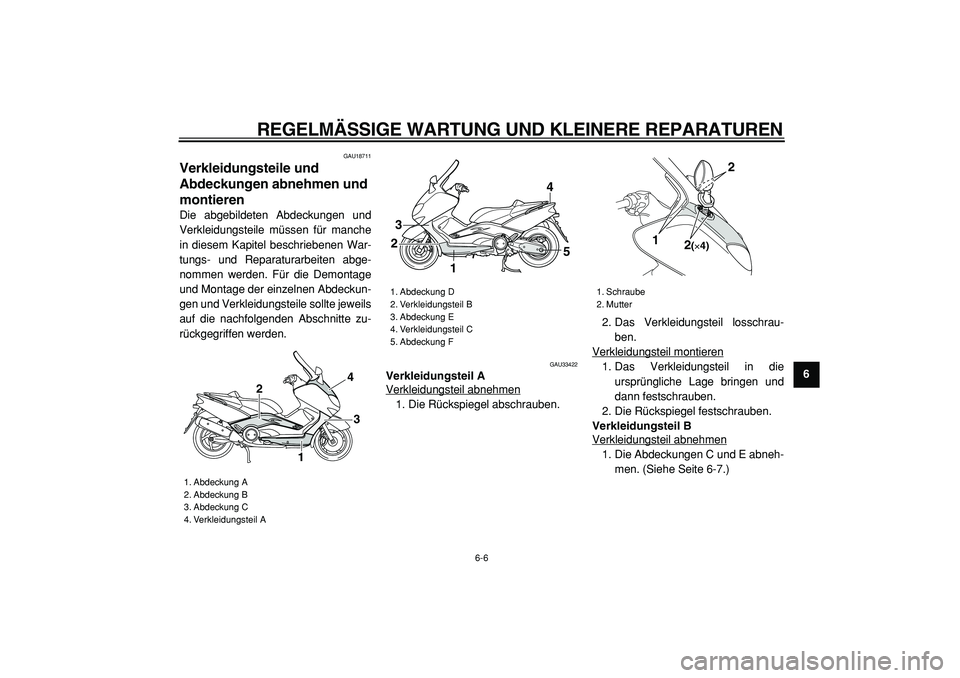

6-6
2
3
4
5
67
8
9

GAU18711
Verkleidungsteile und
Abdeckungen abnehmen und
montieren
Die abgebildeten Abdeckungen und
Verkleidungsteile müssen für manche
in diesem Kapitel beschriebenen War-
tungs- und Reparaturarbeiten abge-
nommen werden. Für die Demontage
und Montage der einzelnen Abdeckun-
gen und Verkleidungsteile sollte jeweils
auf die nachfolgenden Abschnitte zu-
rückgegriffen werden.
GAU33422
Verkleidungsteil A
Verkleidungsteil abnehmen
1. Die Rückspiegel abschrauben.2. Das Verkleidungsteil losschrau-
ben.
Verkleidungsteil montieren
1. Das Verkleidungsteil in die
ursprüngliche Lage bringen und
dann festschrauben.
2. Die Rückspiegel festschrauben.
Verkleidungsteil B
Verkleidungsteil abnehmen1. Die Abdeckungen C und E abneh-
men. (Siehe Seite 6-7.)

1. Abdeckung A
2. Abdeckung B
3. Abdeckung C
4. Verkleidungsteil A
4
3
1 2

1. Abdeckung D
2. Verkleidungsteil B
3. Abdeckung E
4. Verkleidungsteil C
5. Abdeckung F
1
23
4
5

1. Schraube
2. Mutter
2(×4)
1
2

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

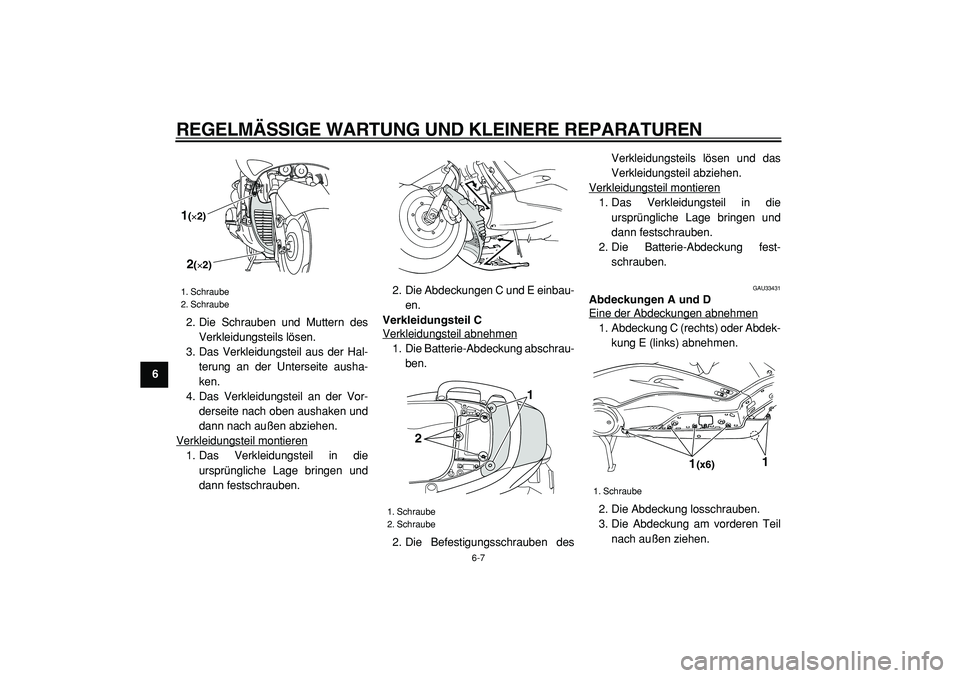

6-7
1
2
3
4
5
6
7
8
9
2. Die Schrauben und Muttern des
Verkleidungsteils lösen.
3. Das Verkleidungsteil aus der Hal-
terung an der Unterseite ausha-
ken.
4. Das Verkleidungsteil an der Vor-
derseite nach oben aushaken und
dann nach außen abziehen.
Verkleidungsteil montieren
1. Das Verkleidungsteil in die
ursprüngliche Lage bringen und
dann festschrauben.2. Die Abdeckungen C und E einbau-
en.
Verkleidungsteil C
Verkleidungsteil abnehmen
1. Die Batterie-Abdeckung abschrau-
ben.
2. Die Befestigungsschrauben desVerkleidungsteils lösen und das
Verkleidungsteil abziehen.
Verkleidungsteil montieren
1. Das Verkleidungsteil in die
ursprüngliche Lage bringen und
dann festschrauben.
2. Die Batterie-Abdeckung fest-
schrauben.

GAU33431
Abdeckungen A und D
Eine der Abdeckungen abnehmen
1. Abdeckung C (rechts) oder Abdek-
kung E (links) abnehmen.
2. Die Abdeckung losschrauben.
3. Die Abdeckung am vorderen Teil
nach außen ziehen.

1. Schraube
2. Schraube
1(×2)2(×2)

1. Schraube
2. Schraube
1
2

1. Schraube
1(x6)
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

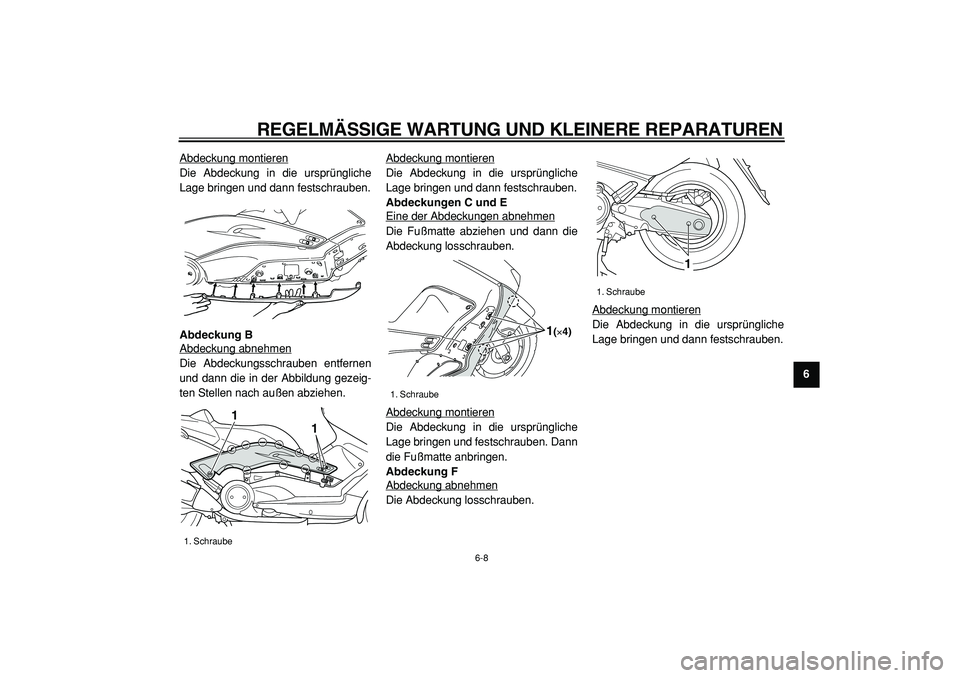

6-8
2
3
4
5
67
8
9
Abdeckung montieren
Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrauben.
Abdeckung B
Abdeckung abnehmenDie Abdeckungsschrauben entfernen
und dann die in der Abbildung gezeig-
ten Stellen nach außen abziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrauben.
Abdeckungen C und E
Eine der Abdeckungen abnehmenDie Fußmatte abziehen und dann die
Abdeckung losschrauben.
Abdeckung montierenDie Abdeckung in die ursprüngliche
Lage bringen und festschrauben. Dann
die Fußmatte anbringen.
Abdeckung F
Abdeckung abnehmenDie Abdeckung losschrauben.Abdeckung montieren
Die Abdeckung in die ursprüngliche
Lage bringen und dann festschrauben.

1. Schraube
1
1

1. Schraube
1(×4)

1. Schraube
1

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN

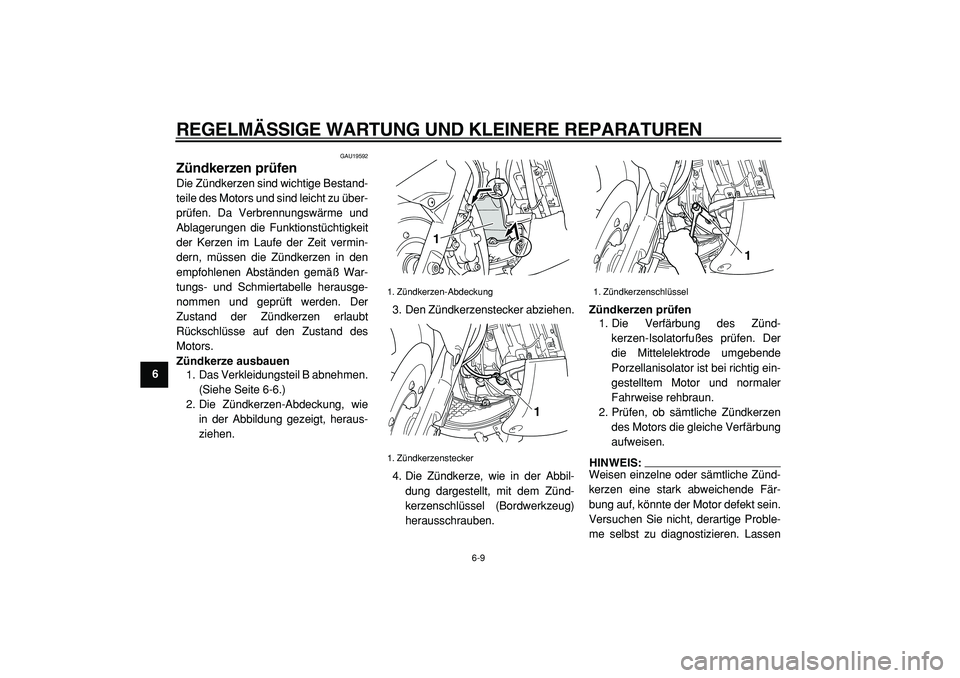

6-9
1
2
3
4
5
6
7
8
9

GAU19592
Zündkerzen prüfen
Die Zündkerzen sind wichtige Bestand-
teile des Motors und sind leicht zu über-
prüfen. Da Verbrennungswärme und
Ablagerungen die Funktionstüchtigkeit
der Kerzen im Laufe der Zeit vermin-
dern, müssen die Zündkerzen in den
empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausge-
nommen und geprüft werden. Der
Zustand der Zündkerzen erlaubt
Rückschlüsse auf den Zustand des
Motors.
Zündkerze ausbauen
1. Das Verkleidungsteil B abnehmen.
(Siehe Seite 6-6.)
2. Die Zündkerzen-Abdeckung, wie
in der Abbildung gezeigt, heraus-
ziehen.3. Den Zündkerzenstecker abziehen.
4. Die Zündkerze, wie in der Abbil-
dung dargestellt, mit dem Zünd-
kerzenschlüssel (Bordwerkzeug)
herausschrauben.
Zündkerzen prüfen
1. Die Verfärbung des Zünd-
kerzen-Isolatorfußes prüfen. Der
die Mittelelektrode umgebende
Porzellanisolator ist bei richtig ein-
gestelltem Motor und normaler
Fahrweise rehbraun.
2. Prüfen, ob sämtliche Zündkerzen
des Motors die gleiche Verfärbung
aufweisen.
HINWEIS:
Weisen einzelne oder sämtliche Zünd-
kerzen eine stark abweichende Fär-
bung auf, könnte der Motor defekt sein.
Versuchen Sie nicht, derartige Proble-
me selbst zu diagnostizieren. Lassen

1. Zündkerzen-Abdeckung
1. Zündkerzenstecker
1
1

1. Zündkerzenschlüssel
1
