2004 BMW MOTORRAD K 1200 S Manual de instrucciones (in Spanish)

115Resumen general

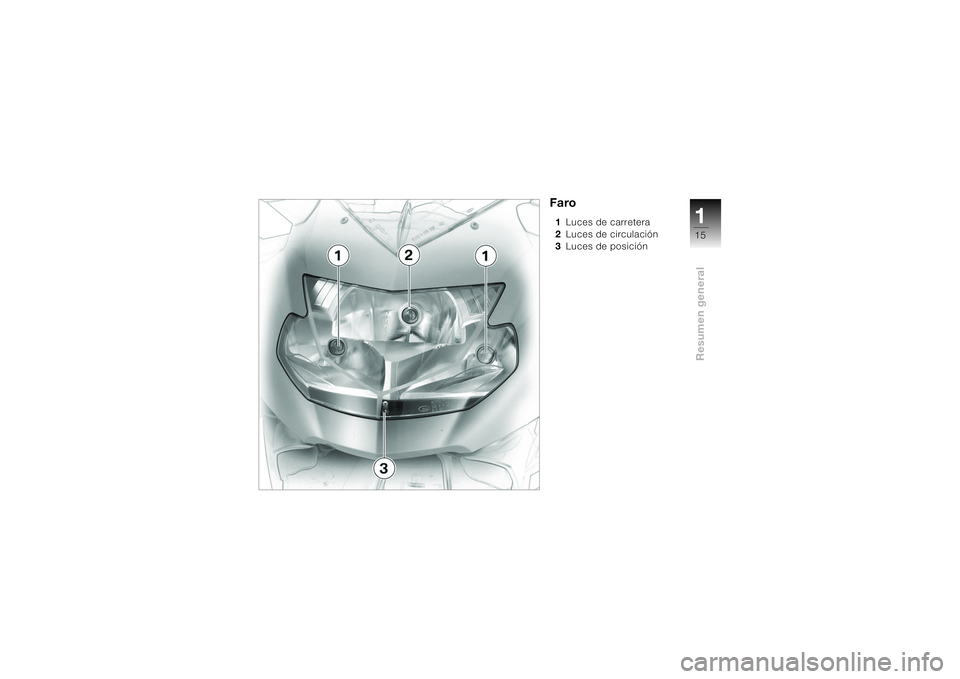

Faro1Luces de carretera
2Luces de circulación
3Luces de posición

Resumen general116

217Indicadores
Display multifuncional .................. 18
Testigos de control y de
advertencia ................................... 18
Indicadores de
advertencia .................................... 19
Indicadores de advertencia
de ABS............................................ 25

Indicadores218

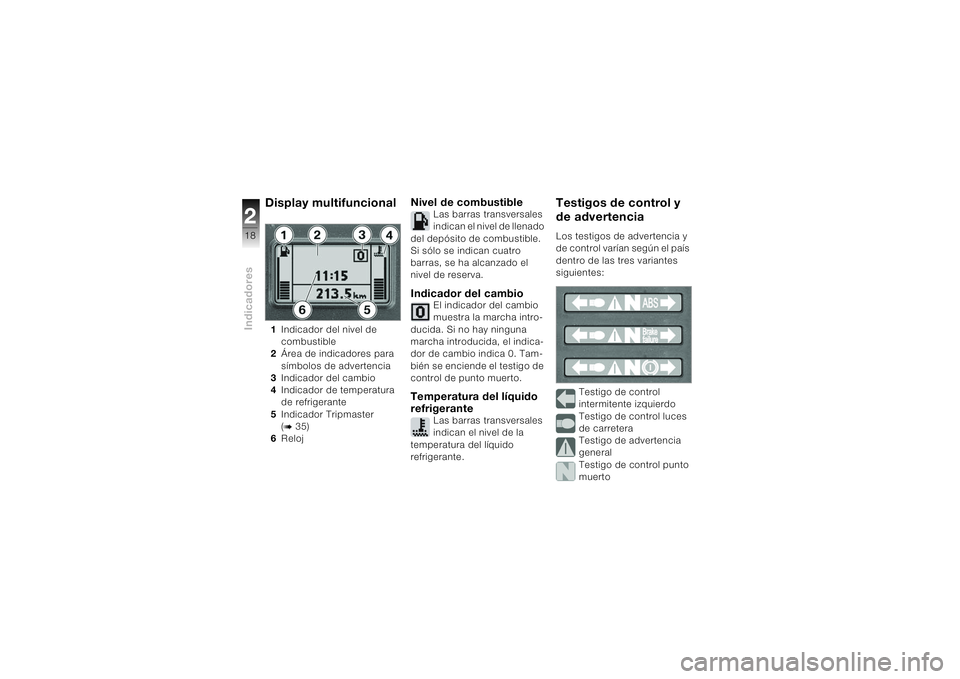

Display multifuncional 1Indicador del nivel de
combustible
2Área de indicadores para
símbolos de advertencia
3Indicador del cambio
4Indicador de temperatura
de refrigerante
5Indicador Tripmaster
(
b 35)
6Reloj
Nivel de combustible
Las barras transversales
indican el nivel de llenado
del depósito de combustible.
Si sólo se indican cuatro
barras, se ha alcanzado el
nivel de reserva.
Indicador del cambio
El indicador del cambio
muestra la marcha intro-
ducida. Si no hay ninguna
marcha introducida, el indica-
dor de cambio indica 0. Tam-
bién se enciende el testigo de
control de punto muerto.
Temperatura del líquido
refrigerante
Las barras transversales
indican el nivel de la
temperatura del líquido
refrigerante.
Testigos de control y
de advertencia Los testigos de advertencia y
de control varían según el país
dentro de las tres variantes
siguientes:
Testigo de control
intermitente izquierdo
Testigo de control luces
de carretera
Testigo de advertencia
general
Testigo de control punto
muerto

219Indicadores
Testigo de advertencia
ABS, variante 1
Testigo de advertencia
ABS, variante 2
Testigo de advertencia
ABS, variante 3
Testigo de control
intermitente derecho
Indicadores de
advertenciaLas advertencias se indican a
través de iconos en la pantalla
multifunción, y en algunos
casos se ilumina también el
testigo de advertencia en
color rojo o en amarillo. Se
pueden visualizar simultánea-
mente varias advertencias.

Indicadores220

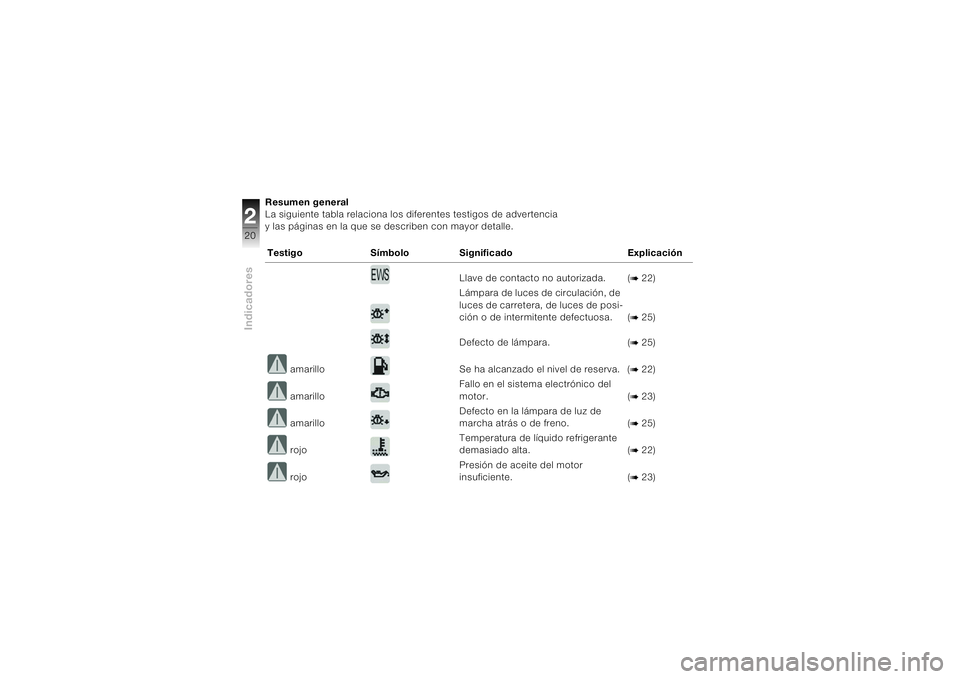

Resumen general
La siguiente tabla relaciona los diferentes testigos de advertencia
y las páginas en la que se describen con mayor detalle.

Testigo Símbolo Significado Explicación
Llave de contacto no autorizada. (
b 22)
Lámpara de luces de circulación, de
luces de carretera, de luces de posi-
ción o de intermitente defectuosa. (b 25)
Defecto de lámpara. (b 25)
amarillo Se ha alcanzado el nivel de reserva. (b 22)
amarilloFallo en el sistema electrónico del
motor. (b 23)
amarilloDefecto en la lámpara de luz de
marcha atrás o de freno. (b 25)
rojoTemperatura de líquido refrigerante
demasiado alta. (b 22)
rojoPresión de aceite del motor
insuficiente. (b 23)

221Indicadores
rojo La batería no se carga. (
b 24)
rojo Defecto en el interruptor de freno. (b 26)
1 parpadeo
por segundoLa prueba de arranque de ABS no ha
finalizado. (b 26)
4 parpadeos
por segundoEl autodiagnóstico de ABS no ha
finalizado. (b 26)
rojoDefecto en relé de testigo de
advertencia de ABS. (b 27)
rojo1 parpadeo
por segundoFuncionamiento de ABS no
disponible. (b 27)
rojo4 parpadeos
por segundo ABS en función de freno de residual. (b 28)
1 parpadeo rojo
por segundo1 parpadeo
por segundo Líquido de frenos insuficiente. (b 28)
4 parpadeos rojo
por segundo4 parpadeos
por segundo Hay varios fallos de ABS. (b 29) Testigo Símbolo Significado Explicación

Indicadores222
EWS (bloqueo electrónico de
arranque)
Se muestra el símbolo
EWS (bloqueo electró-
nico de arranque).
La llave utilizada no está auto-
rizada para el arranque o la
comunicación entre la llave y
el sistema electrónico del
motor está interrumpido.
• Retirar la llave situada en el
encendido (
b 32)
.
• Utilizar la llave de repuesto.
• Acudir preferiblemente a un
Concesionario de Motoci-
cletas BMW para solicitar un
cambio de llave (
b 34).
Reserva de combustible
El testigo de advertencia
General está iluminado
en amarillo.
Se muestra el símbolo de
reserva de combustible,
que parpadea 10 veces.
El depósito de combustible
tiene una capacidad máxima
para reserva de 4 litros. El Tri-
pmaster muestra la autonomía
restante prevista (
b 36).
La falta de combustible
puede provocar que el
motor se apague repentina-
mente y derivar en situaciones
de conducción peligrosas.
Detener la marcha antes de
llegar a vaciar el depósito de
combustible.cLa falta de combustible
puede provocar fallos de
combustión y derivar en daños
en el catalizador. Detener la
marcha antes de llegar a va-
ciar el depósito de combusti-
ble.c
•Cargar combustible.
Temperatura del
líquido refrigerante
El testigo de advertencia
General se ilumina en
rojo.
El indicador de tempera-
tura de refrigerante par-
padea 10 veces.
Temperatura de líquido refri-
gerante demasiado alta.
