17Visão geral
Visão geral, lado esquerdo............. 9
Visão geral, lado direito ................ 11
Comandos no lado esquerdo
do guiador ...................................... 12
Comandos no lado direito
do guiador ...................................... 13
Instrumento combinado ............... 14
Farol................................................ 15

Visão geral18

19Visão geral

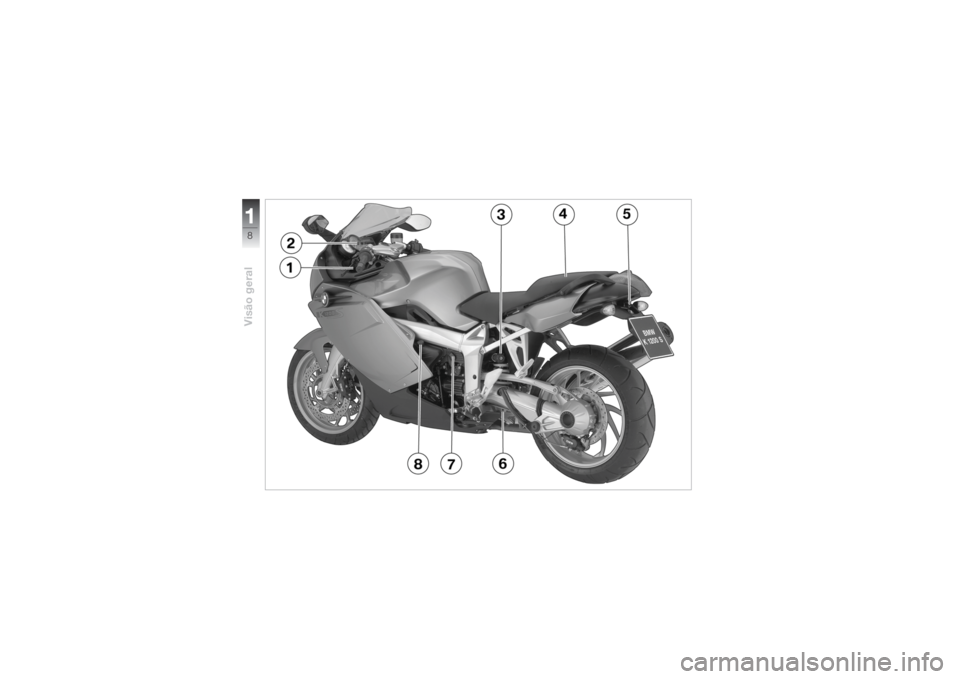

Visão geral, lado
esquerdo1Ajuste da altura do farol
(
b 41) por baixo do instru-
mento combinado
2Reservatório do líquido da
embraiagem (
b 100)
3Ajuste da tensão prévia da
mola traseira (b 46)
4Suporte para capacetes
(
b 44) por baixo do
assento
5Fecho do assento (
b 42)
por baixo da luz traseira
6Ajuste amortecedor tra-
seiro (
b 47)
7Tomada (b 78)
8Orifício de enchimento do
líquido de refrigeração
(
b 94)

Visão geral110

111Visão geral

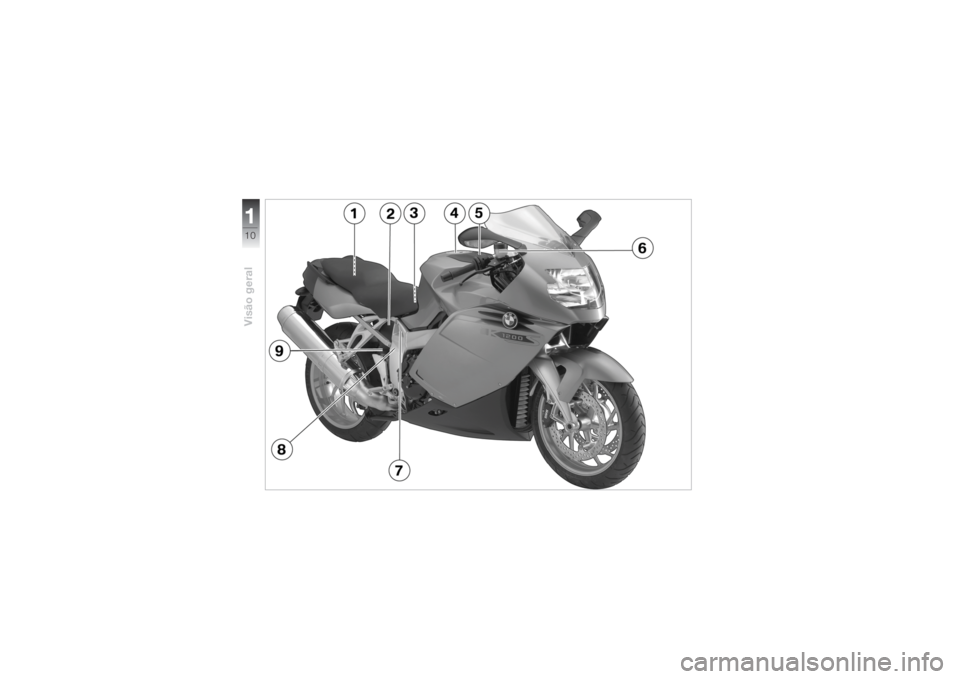

Visão geral, lado
direito1Ferramenta de bordo
(
b 91) por baixo do
assento
2Indicador do nível do óleo
do motor (
b 92)
3Orifício de enchimento
do óleo do motor (
b 93)
por baixo do assento
4Orifício de enchimento do
depósito de combustível
(
b 71)
5Compartimento da bateria
(b 123)
6Reservatório do óleo do
travão dianteiro (
b 98)
7Placa de características,
atrás, no tubo transversal
8Número do quadro
na parte lateral direita
dianteira
9Reservatório do óleo do
travão traseiro (
b 98)

Visão geral112
Comandos no lado
esquerdo do guiador1Botão Tripmaster (
b 35)
2Botão do sistema de luzes
de emergência
(
b 34)
3Botão ESA
SA (b 48)
4Botão da buzina
5Botão do indicador de
mudança de direcção
esquerdo (
b 41)
6Interruptor da luz de máxi-
mos e sinal de luzes (
b 40)

113Visão geral
Comandos no lado
direito do guiador1Interruptor de desactiva-
ção de emergência (
b 36)
2Botão motor de arranque
3Interruptor para aqueci-
mento dos punhos
SA
(
b 37)
4Botão do indicador de
mudança de direcção
direito (
b 41)
5Botão para desligar o indi-
cador de mudança de
direcção (b 42)

Visão geral114
Instrumento
combinado1Conta-rotações
2Velocímetro
3Luzes de advertência e de
controlo (
b 18)
4Display multifunções
(
b 18)
5Luz de controlo DWA
SA
e
sensor da iluminação do
instrumento combinado
6Acerto do relógio (
b 37)
A iluminação do instru-
mento combinado está
equipada com um dispositivo
de comutação automático
dia / noite.c
