115 Schema generale
Comandi sul manubrio,
lato destro1Interruttore arresto
d’emergenza (
b
38)
2 Tasto motorino
d’avviamento
3 Interruttore riscaldamento
manopole
ES (b
39)
4 Tasto indicatore di
direzione destro (b
43)
5 Tasto indicatore di
direzione off (
b
44)

Schema generale116
Strumento combinato1Tachimetro
2 Contagiri
3 Spie di avvertimento e
controllo (
b
20)
4 Display multifunzione
(
b
20)
5 Spia di controllo DWA
ES
e
sensore di illuminazione
strumento combinato
6 Regolazione dell’ora
(
b
40)
L’illuminazione dello stru-
mento combinato è dota-
ta di un commutatore automa-
tico giorno-notte.c

117 Schema generale

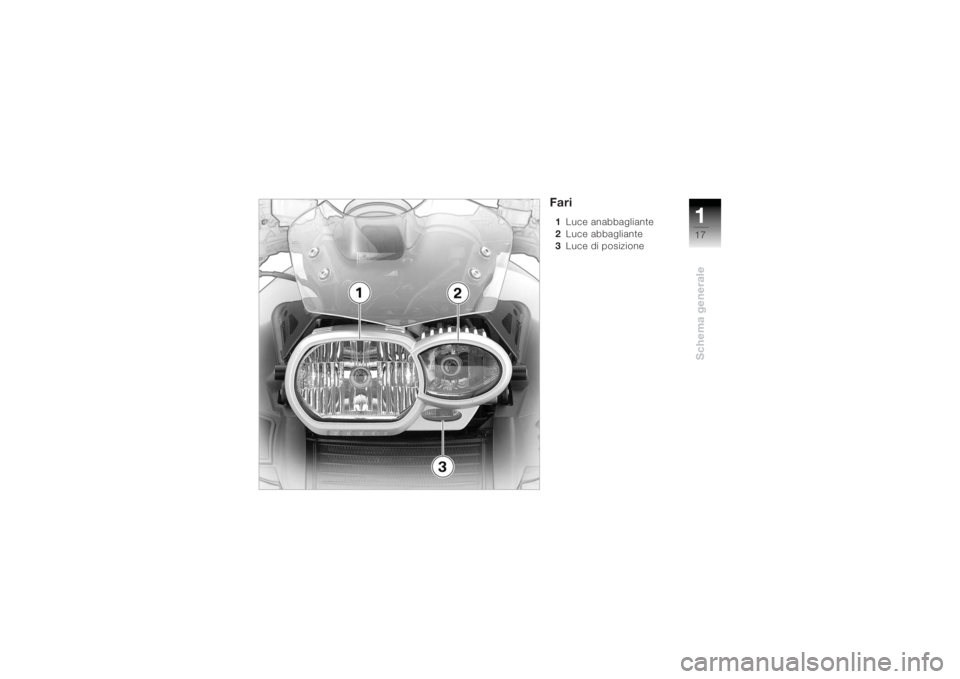

Fari1Luce anabbagliante
2 Luce abbagliante
3 Luce di posizione

Schema generale118

219Indicatori
Display multifunzione .................. 20
Spie di avvertimento
e controllo ..................................... 20
Spie di funzionamento ................. 20
Spie di avvertimento .................... 21
Spie di avvertimento ABS
ES
........ 27
Indicatori

Indicatori220

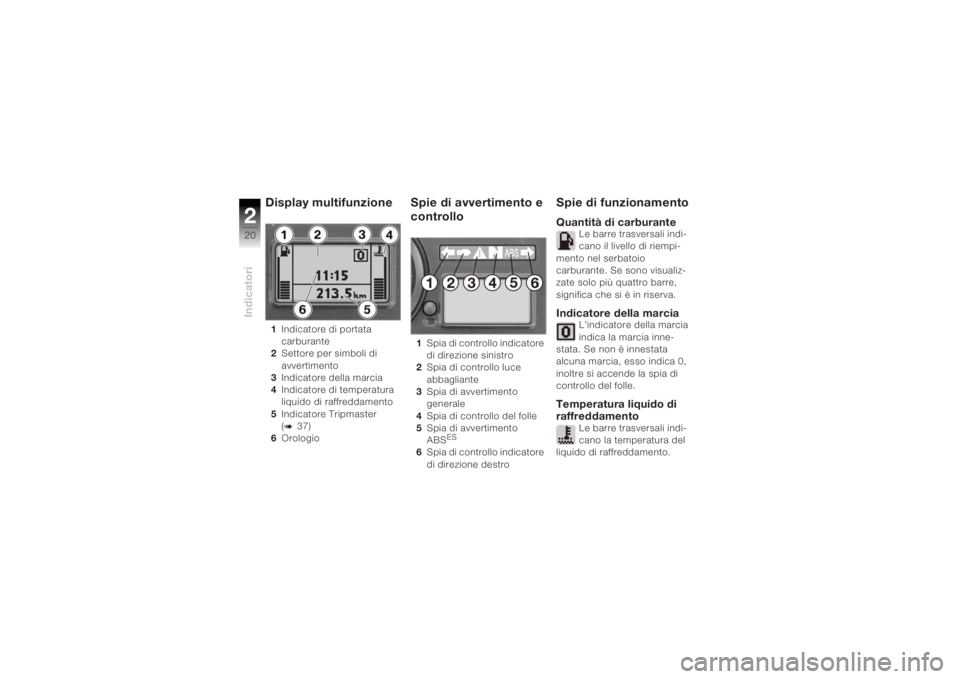

Display multifunzione 1Indicatore di portata
carburante
2 Settore per simboli di
avvertimento
3 Indicatore della marcia
4 Indicatore di temperatura
liquido di raffreddamento
5 Indicatore Tripmaster
(
b
37)
6 Orologio
Spie di avvertimento e
controllo1Spia di controllo indicatore
di direzione sinistro
2 Spia di controllo luce
abbagliante
3 Spia di avvertimento
generale
4 Spia di controllo del folle
5 Spia di avvertimento
ABS
ES
6Spia di controllo indicatore
di direzione destro
Spie di funzionamentoQuantità di carburante
Le barre trasversali indi-
cano il livello di riempi-
mento nel serbatoio
carburante. Se sono visualiz-
zate solo più quattro barre,
significa che si è in riserva.
Indicatore della marcia
L'indicatore della marcia
indica la marcia inne-
stata. Se non è innestata
alcuna marcia, esso indica 0,
inoltre si accende la spia di
controllo del folle.
Temperatura liquido di
raffreddamento
Le barre trasversali indi-
cano la temperatura del
liquido di raffreddamento.

221Indicatori
Spie di avvertimentoGli avvertimenti vengono
visualizzati mediante simboli
nel display multifunzione;
talvolta si accende anche la
spia di avvertimento generale
rossa o gialla. Possono essere
visualizzati contemporanea-
mente avvertimenti diversi.

Indicatori222
Schema generale

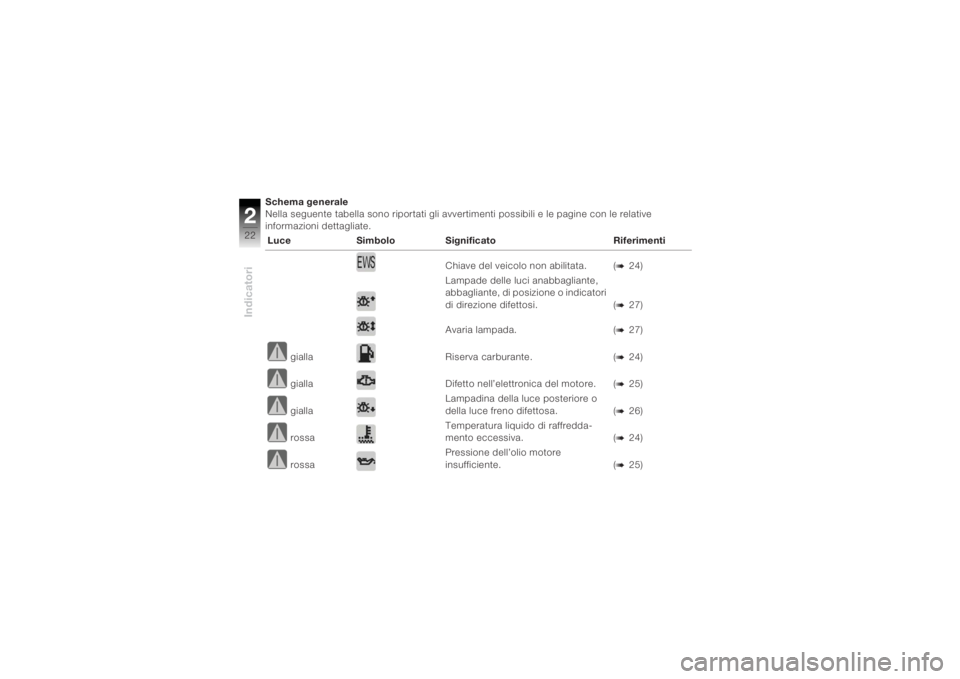

Nella seguente tabella sono riportati gli avvertimenti possibili e le pagine con le relative
informazioni dettagliate. Luce Simbolo Significato Riferimenti
Chiave del veicolo non abilitata. (
b
24)
Lampade delle luci anabbagliante,
abbagliante, di posizione o indicatori
di direzione difettosi. (
b
27)
Avaria lampada. (
b
27)
gialla Riserva carburante. (
b
24)
gialla Difetto nell’elettronica del motore. (
b
25)
gialla Lampadina della luce posteriore o
della luce freno difettosa. (
b
26)
rossa Temperatura liquido di raffredda-
mento eccessiva. (
b
24)
rossa Pressione dell’olio motore
insufficiente. (
b
25)
