2003 YAMAHA WR 250F Owners Manual

6 - 52
–+ELEC
KONTROLLE VON
LEITUNGSSTECKERN UND
LEITUNGSVERBINDUNGEN
1. Kontrollieren:
Leitungsstecker und Leitungs-
verbindungen
Rost/Staub/Lockerheit/Kurz-
schluß
→ Instand setzen oder
erneuern.
KONTROLLE DER
LADESPANNUNG
1. Den Motor starten.
2. Kontrollieren:
Ladespannung
Unvorschriftsmäßig
→ Wenn
kein Fehler bei der Prüfung
des Ladespulenwiderstands
vorgefunden wird, den Gleich-
richter/Regulierer erneuern.
Meßkabel (+) → Rot Kabel 1
Meßkabel (–) →
Schwarz Kabel 2
Ladespan-
nungMeßgerät-
Einstellung
14,1–14,9 V
5.000 U/minDCV-20
3. Kontrollieren:
Ladespulen-Widerstand
Unvorschriftsmäßig
→ Erneu-
ern.
Meßkabel (+) → Weiß Kabel 1
Meßkabel (–) → Masse 2
Ladespulen-
WiderstandMeßgerät-
Einstellung
0,288–0,432 Ω
bei 20°C
(68 °F)Ω × 1
ISPEZIONE DEGLI
ACCOPPIATORI E DEL
COLLEGAMENTO DEI CAVI
1. Controllare:
Accoppiatori e collegamento dei
cavi
Ruggine/polvere/allentamenti/
cortocircuiti → Riparare o sosti-
tuire.
ISPEZIONE DELLA TENSIONE DI
CARICA
1. Avviare il motore.
2. Ispezionare:
Tensione di carica
Fuori specifica → Se non si tro-
vano guasti controllando la resi-
stenza della bobina di sorgente,
sostituire il rettificatore/regola-
tore.
Conduttore (+) del tester →
Conduttore rosso 1
Conduttore (–) del tester →
Conduttore nero 2
Tensione di
caricaPosizione
selettore
tester
14,1 ~ 14,9 V a
5.000 giri/minDCV-20
3. Ispezionare:
Resistenza della bobina di carica
Fuori specifica → Sostituire.
Conduttore (+) del tester →
Conduttore bianco 1
Conduttore (–) del tester →
Massa 2
Resistenza della
bobina di caricaPosizione
selettore
tester
0,288 ~ 0,432 Ω a
20 °C (68 °F)Ω × 1
INSPECCIÓN DE LA CONEXIÓN
DE LOS ACOPLADORES Y
CABLES
1. Comprobar:
Conexión de acopladores y
cables
Óxido/polvo/flojedad/cortocir-
cuito
→ Reparar o reemplazar.
INSPECCIÓN DE LA TENSIÓN DE
CARGA
1. Arranque el motor.
2. Inspeccionar:
Tensión de carga
Fuera de especificación
→ Si
no se detecta fallo al compro-
bar la resistencia de la bobina
de fuente, reemplace el rectifi-
cador/regulador.
Cable del tester (+) →
Cable rojo 1
Cable del tester (–) →
Cable negro 2
Tensión de
cargaPosición
del selector
del tester
14,1 ~ 14,9 V
a 5.000 r/minDCV-20
3. Inspeccionar:
Resistencia de la bobina de
carga
Fuera de especificación
→
Reemplazar
Cable del tester (+) →
Cable blanco 1
Cable del tester (–) → Tierra 2
Resistencia
de la bobina
de cargaPosición
del selector
del tester
0,288 ~ 0,432 Ω
a 20 °C (68 °F)Ω × 1
LADESYSTEM
SISTEMA DI CARICA
SISTEMA DE CARGA

6 - 53
–+ELECTHROTTLE POSITION SENSOR SYSTEM
THROTTLE POSITION SENSOR SYSTEM
INSPECTION STEPS
If the throttle position sensor will not operate, use the following inspection steps.
NOTE:Use the following special tools in this inspection.
Check entire ignition
system for connection.Repair or replace.
Check throttle position sensor.Throttle position
sensor coilReplace.
Check CDI unit.Throttle position
sensor input
voltageReplace.
Pocket tester:
YU-3112-C/
90890-03112
Inductive tachometer:
YU-8036-B
Engine tachometer:
90890-03113
No good
OK
No good
OK
No good

6 - 54
–+ELEC
CIRCUIT DU CAPTEUR DE PAPILLON DES GAZ
ETAPES DU CONTROLE
Si le capteur de papillon des gaz ne fonctionne pas, effectuer les contrôles suivants.
N.B.:
Utiliser les outils spéciaux suivants dans ce dépistage des pannes.
Vérifier la connexion de tout le
système d’allumage.Réparer ou remplacer.
Vérifier le capteur de papillon des gaz.Bobine du capteur
de papillon des gazRemplacer.
Vérifier le bloc CDI.Tension d’entrée
du capteur de
papillon des gazRemplacer.
Multimètre:
YU-3112-C/90890-03112
Compte-tours inductif:
YU-8036-B
Compte-tours moteur:
90890-03113
Mauvais
O.K.
Mauvais
O.K.
Mauvais
CIRCUIT DU CAPTEUR DE PAPILLON DES GAZ

6 - 55
–+ELEC
DROSSELKLAPPENSENSOR
FEHLERSUCHE
Wenn Drosselklappensensor nicht arbeitet, mit den folgenden Schritten überprüfen.
HINWEIS:
Folgendes Spezialwerkzeug verwenden.
Die gesamte Zündanlage auf
Anschluß überprüfen.Erneuern oder instand
setzen.
Den Drosselklappensensor prüfen.Drosselklappen-
sensor-SpuleErneuern.
Die CDI-Einheit prüfen.Drosselklappen-
sensor Eingangs-
spannungErneuern.
Taschen-Multimeter
YU-3112-C/
90890-03112
Induktivdrehzahlmesser
YU-8036-B
Motor-Drehzahlmesser
90890-03113
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
In Ordnung
Nicht in Ordnung
DROSSELKLAPPENSENSOR

6 - 56
–+ELEC
SISTEMA SENSORE DELLA POSIZIONE DELLA VALVOLA A FARFALLA
FASI DI ISPEZIONE
Se il sensore di posizione della valvola a farfalla non funziona, seguire la seguente procedura.
NOTA:
Utilizzare i seguenti utensili speciali in questa ispezione.
Controllare il collegamento dell’intero
sistema di accensione.Riparare o sostituire.
Controllare il sensore di posizione
della valvola a farfalla.Bobina sensore di
posizione della
valvola a farfallaSostituire.
Controllare l’unità CDI.Tensione di
ingresso sensore di
posizione della
valvola a farfallaSostituire.
Tester tascabile:
YU-3112-C/90890-03112
Contagiri induttivo:
YU-8036-B
Contagiri motore:
90890-03113
Non funziona
OK
Non funziona
OK
Non funziona
SISTEMA SENSORE DELLA POSIZIONE DELLA VALVOLA A FARFALLA

6 - 57
–+ELEC
SISTEMA SENSOR DE LA POSICIÓN DEL ACELERADOR
PASOS PARA LA INSPECCIÓN
Si el sensor de la posición del acelerador no funciona, utilice los siguientes pasos de inspección.
NOTA:
Utilice las siguientes herramientas especiales para la inspección.
Comprober la conexión de todo el
sistema de encendido.Reparar o reemplazar.
Comprober el sensor de posición
del acelerador.Bobina sensor de
posición del
aceleradorReemplazar.
Comprober la unidad CDI.Tensión de
entrada sensor
de posición del
aceleradorReemplazar.
Tester de bolsillo:
YU-3112-C/
90890-03112
Tacómetro inductivo:
YU-8036-B
Tacómetro del motor:
90890-03113
Incorrecta
OK
Incorrecta
OK
Incorrecta
SISTEMA SENSOR DE LA POSICIÓN DEL ACELERADOR

6 - 58
–+ELEC

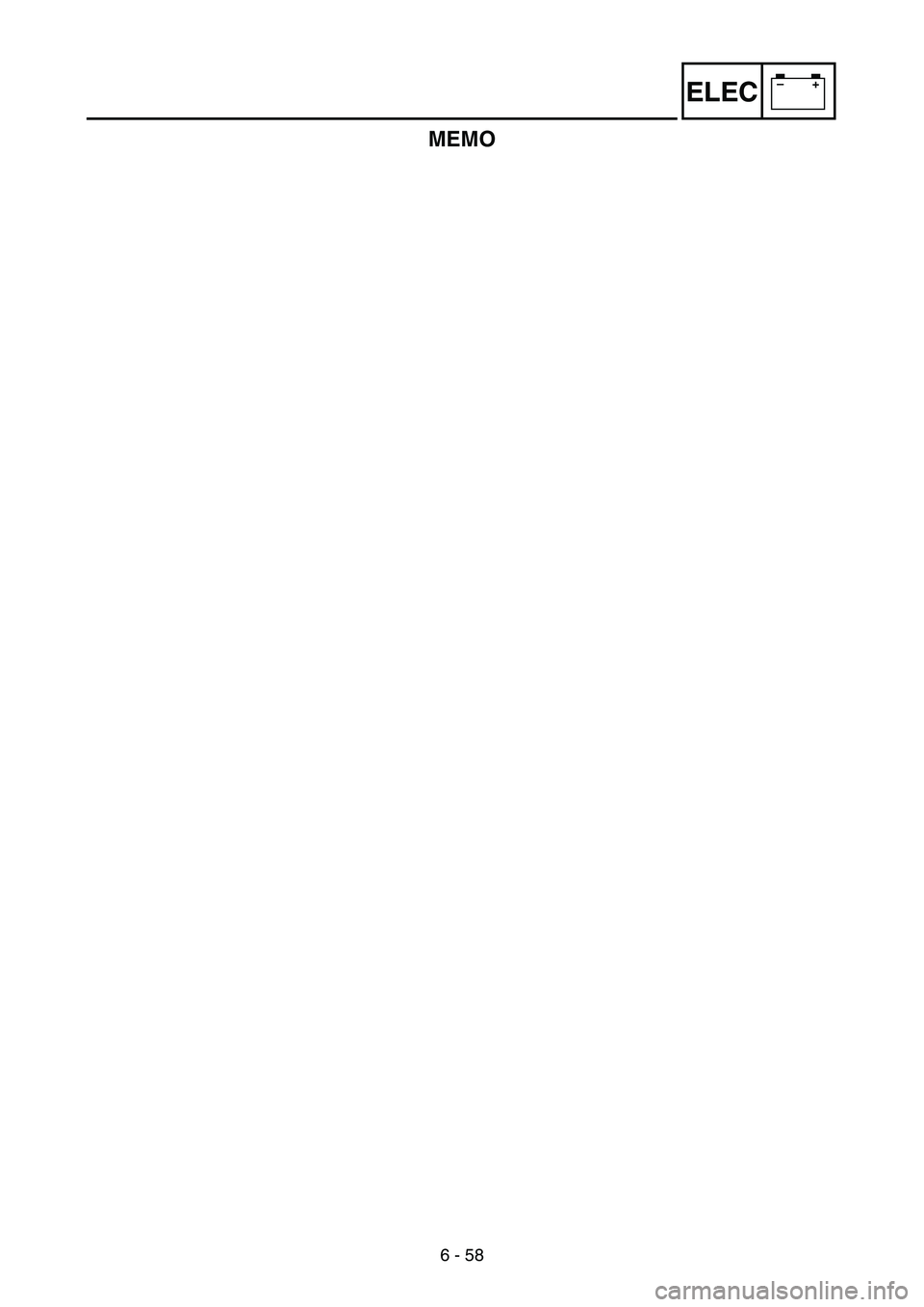

MEMO

6 - 59
–+ELECTHROTTLE POSITION SENSOR SYSTEM
HANDLING NOTE
CAUTION:
Do not loosen the screws (throttle
position sensor) 1
except when
changing the throttle position sen-
sor due to failure because it will
cause a drop in engine perfor-
mance.
1
EC624000COUPLERS AND LEADS
CONNECTION INSPECTION
1. Check:
Couplers and leads connec-
tion
Rust/dust/looseness/short-cir-
cuit
→ Repair or replace.
THROTTLE POSITION SENSOR
COIL INSPECTION
1. Inspect:
Throttle position sensor coil
resistance
Out of specification
→
Replace.
Tester (+) lead →
Blue lead 1

Tester (–) lead →
Black lead 2
Throttle
position
sensor coil
resistanceTester
selector
position
4 ~ 6 kΩ at
20 °C (68 °F)kΩ × 1
2. Loosen:
Throttle stop screw 1
NOTE:Turn out the throttle stop screw until
the throttle shaft is in the full close
position.
REMARQUE
ATTENTION:
Ne pas desserrer les vis (capteur de
position des gaz) 1 sauf s’il faut chan-
ger le capteur de position en raison
d’un problème, sinon le moteur sera
moins performant.
CONTROLE DES CONNEXIONS
DES COUPLEURS ET DES FILS
1. Contrôler:
Connexion coupleurs et fils
Rouille/poussière/desserrement/
court-circuit → Réparer ou rem-
placer.
CONTROLE DE LA BOBINE DE
CAPTEUR DE PAPILLON DES
GAZ
1. Contrôler:
Résistance de la bobine du cap-
teur de papillon des gaz
Hors spécifications → Rempla-
cer.
Fil (+) de multimètre → Fil bleu 1
Fil (–) de multimètre → Fil noir 2
Résistance de la
bobine du
capteur de
papillon des gaz Position de
sélecteur du
multimètre
4 à 6 kΩ à
20 °C (68 °F)kΩ × 1
2. Desserrer:
Vis d’arrêt d’accélérateur 1
N.B.:
Tourner la vis d’arrêt d’accélérateur
jusqu’à ce que l’axe de l’accélérateur
soit en position de fermeture complète.
CIRCUIT DU CAPTEUR DE PAPILLON DES GAZ
