2003 YAMAHA WR 250F Owners Manual

4 - 220
ENG
CÁRTER Y CIGÜEÑAL
Alcance de la extracción:
1 Separación del cárter
2 Extracción del cigüeñal
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
DESMONTAJE DEL CÁRTER Y
CIGÜEÑAL
Preparación para la extracción Motor Consulte el apartado “EXTRACCIÓN DEL MOTOR”.
Pistón Consulte el apartado “CILINDRO Y PISTÓN”.
Conjunto del eje del pedal
Consulte el apartado “EJE DEL PEDAL Y EJE DE
SELECCIÓN”.
Segmento
Estator Consulte el apartado “MAGNETO DE CA Y
EMBRAGUE DEL ARRANCADOR”.
Eje del compensador Consulte el apartado “COMPENSADOR”.
1Guía de la cadena de distribución
(lado de admisión)1
2 Cadena de distribución1
3 Tubo de distribución del aceite 2 1
21
CÁRTER Y CIGÜEÑAL

4 - 221
ENGCRANKCASE AND CRANKSHAFT

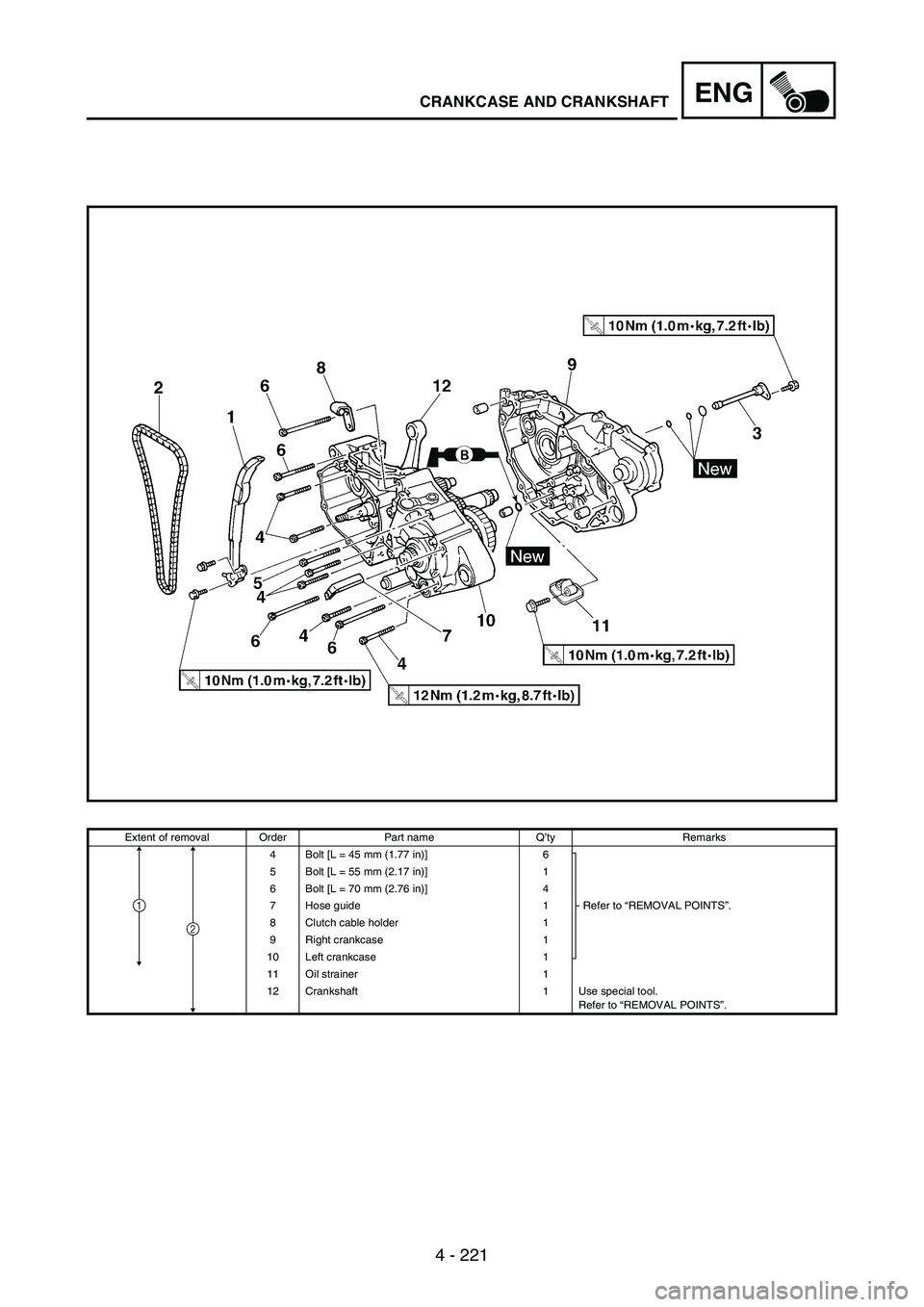

Extent of removal Order Part name Q’ty Remarks
4 Bolt [L = 45 mm (1.77 in)] 6
Refer to “REMOVAL POINTS”. 5 Bolt [L = 55 mm (2.17 in)] 1
6 Bolt [L = 70 mm (2.76 in)] 4
7 Hose guide 1
8 Clutch cable holder 1
9 Right crankcase 1
10 Left crankcase 1
11 Oil strainer 1
12 Crankshaft 1 Use special tool.
Refer to “REMOVAL POINTS”.
2
1

4 - 222
ENG
Organisation de la dépose Ordre Nom de pièce QtéRemarques
4 Boulon [L = 45 mm (1,77 in)] 6
Se reporter à “POINTS DE DEPOSE“. 5 Boulon [L = 55 mm (2,17 in)] 1
6 Boulon [L = 70 mm (2,76 in)] 4
7 Guide de durit 1
8 Support de câble d’embrayage 1
9 Demi-carter droit 1
10 Demi-carter gauche 1
11 Crépine d’huile 1
12 Vilebrequin 1 Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
2
1
Demontage-ArbeitenReihenfolgeBauteil Anz. Bemerkungen
4 Schraube [L = 45 mm (1,77 in)] 6
Siehe unter “AUSBAU”. 5 Schraube [L = 55 mm (2,17 in)] 1
6 Schraube [L = 70 mm (2,76 in)] 4
7 Kabelführung 1
8 Kupplungszug-Halterung 1
9 Rechtes Kurbelgehäuse 1
10 Linkes Kurbelgehäuse 1
11Ölsieb 1
12 Kurbelwelle 1 Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
2
1
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE

4 - 223
ENG

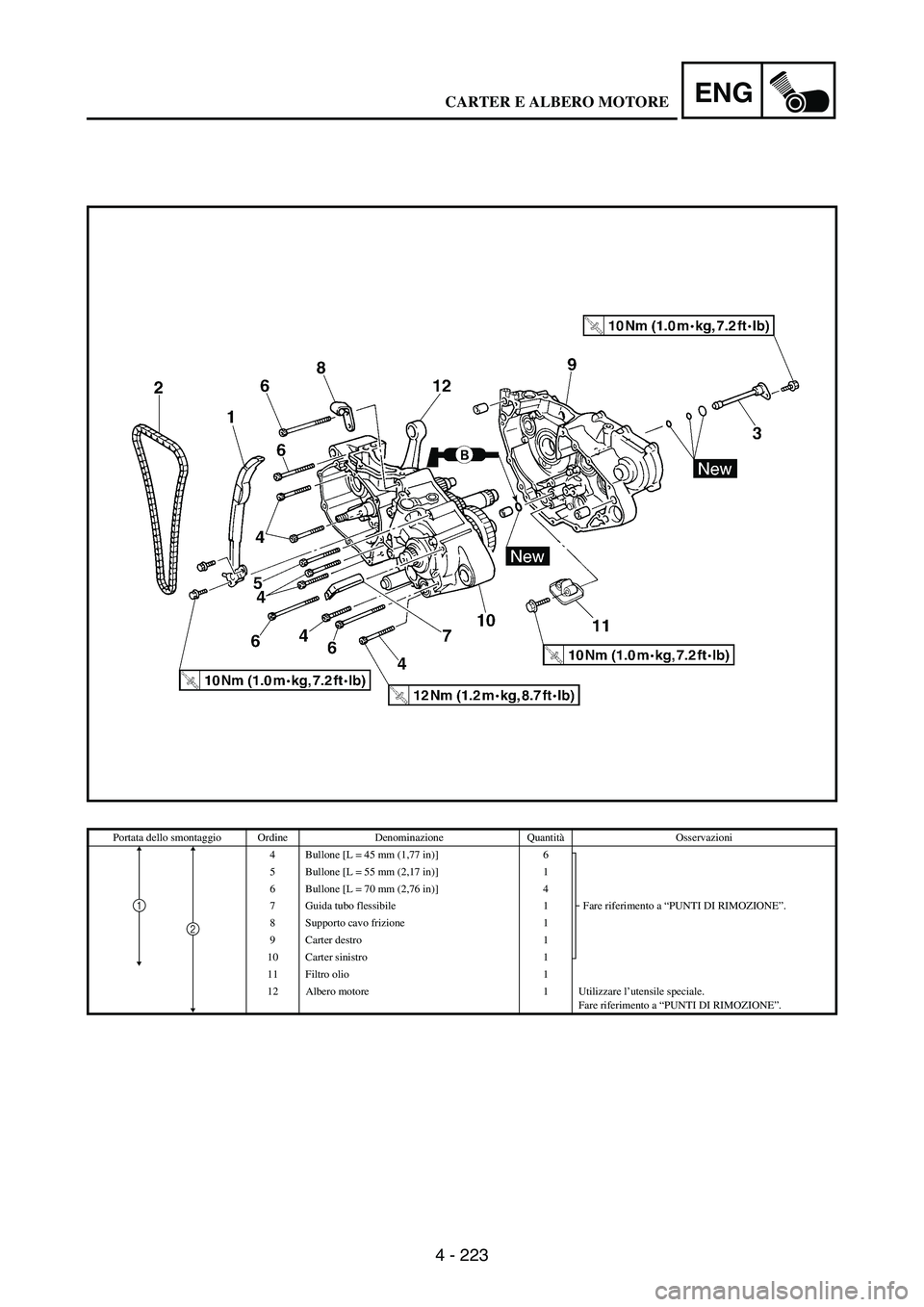

Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
4 Bullone [L = 45 mm (1,77 in)] 6
Fare riferimento a “PUNTI DI RIMOZIONE”. 5 Bullone [L = 55 mm (2,17 in)] 1
6 Bullone [L = 70 mm (2,76 in)] 4
7 Guida tubo flessibile 1
8 Supporto cavo frizione 1
9 Carter destro 1
10 Carter sinistro 1
11 Filtro olio 1
12 Albero motore 1 Utilizzare l’utensile speciale.
Fare riferimento a “PUNTI DI RIMOZIONE”.
2
1
CARTER E ALBERO MOTORE

4 - 224
ENG
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
4 Perno [L = 45 mm (1,77 in)] 6
Consulte el apartado “PUNTOS DE
EXTRACCIÓN”. 5 Perno [L = 55 mm (2,17 in)] 1
6 Perno [L = 70 mm (2,76 in)] 4
7Guía del tubo 1
8 Soporte del cable del embrague 1
9Cárter derecho 1
10 Càrter izquierdo 1
11 Filtro tamiz 1
12 Cigüeñal 1 Utilce la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
2
1
CÁRTER Y CIGÜEÑAL

4 - 225
ENGCRANKCASE AND CRANKSHAFT
CRANKCASE BEARING
Extent of removal:
1 Crankcase bearing removal
Extent of removal Order Part name Q’ty Remarks
CRANKCASE BEARING REMOVAL
Preparation for removal Transmission
Refer to “TRANSMISSION, SHIFT CAM AND
SHIFT FORK” section.
Shift cam and shift fork
1 Oil seal 2
2 Bearing 10 Refer to “REMOVAL POINTS”.
1

4 - 226
ENG
ROULEMENTS DE CARTEROrganisation de la dépose:1 Dépose des roulements de carter
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEPOSE DES ROULEMENTS DE
CARTER
Préparation à la dépose Boîte à vitesses
Se reporter à la section “BOITE A VITESSES,
TAMBOUR ET FOURCHETTE DE SELECTION”.
Tambour et fourchettes de sélection
1 Bague d’étanchéité2
2 Roulement 10 Se reporter à “POINTS DE DEPOSE’.
1
KURBELWELLENLAGER
Demontage-Arbeiten:
1 Kurbelbelwellenlager demontieren
Demontage-Arbeiten
ReihenfolgeBauteil Anz. Bemerkungen
KURBELWELLENLAGER
DEMONTIEREN
Vorbereitung für den Ausbau Getriebe
Siehe unter “GETRIEBE, SCHALTWALZE UND
SCHALTGABELN”.
Schaltwalze und Schaltgabel
1 Dichtring 2
2 Lager 10 Siehe unter “AUSBAU”.
1
CARTER ET VILEBREQUIN
KURBELGEHÄUSE UND KURBELWELLE

4 - 227
ENG
CUSCINETTO CARTER
Portata dello smontaggio:1 Rimozione cuscinetto carter
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
RIMOZIONE CUSCINETTO CARTER
Preparazione per la rimozione Trasmissione Fare riferimento al paragrafo “TRASMISSIONE,
CAMMA DEL CAMBIO E FORCELLA DEL
CAMBIO”. Camma del cambio e forcella del cambio
1 Paraolio 2
2 Cuscinetto 10 Fare riferimento a “PUNTI DI RIMOZIONE”.
1
CARTER E ALBERO MOTORE
