2003 YAMAHA WR 250F Owners Manual

5 - 64
CHAS

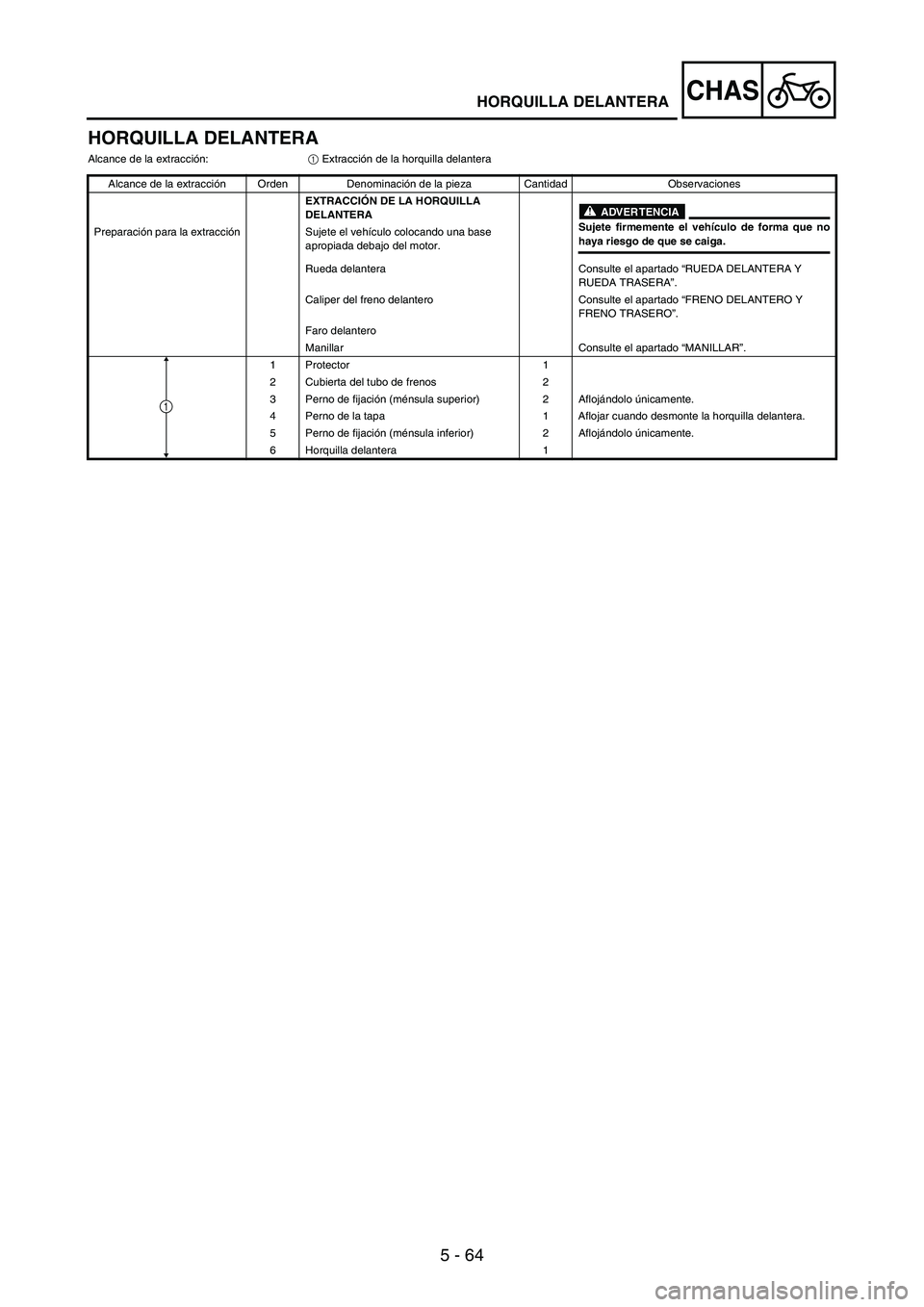

HORQUILLA DELANTERA
Alcance de la extracción:
1 Extracción de la horquilla delantera
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
EXTRACCIÓN DE LA HORQUILLA
DELANTERA
ADVERTENCIASujete firmemente el vehículo de forma que nohaya riesgo de que se caiga. Preparación para la extracción Sujete el vehículo colocando una base
apropiada debajo del motor.
Rueda delantera Consulte el apartado “RUEDA DELANTERA Y
RUEDA TRASERA”.
Caliper del freno delantero Consulte el apartado “FRENO DELANTERO Y
FRENO TRASERO”.
Faro delantero
Manillar Consulte el apartado “MANILLAR”.
1 Protector 1
2 Cubierta del tubo de frenos 2
3 Perno de fijación (ménsula superior) 2 Aflojándolo únicamente.
4 Perno de la tapa 1 Aflojar cuando desmonte la horquilla delantera.
5 Perno de fijación (ménsula inferior) 2 Aflojándolo únicamente.
6 Horquilla delantera 1
1
HORQUILLA DELANTERA

5 - 65
CHASFRONT FORK
EC558000FRONT FORK DISASSEMBLY
Extent of removal:
1 Oil seal removal
2 Damper rod removal
Extent of removal Order Part name Q’ty Remarks
FRONT FORK DISASSEMBLY
1 Front fork cap bolt 1 Refer to “REMOVAL POINTS”.
2 Fork spring 1 Drain the fork oil.
3 Dust seal 1
Refer to “REMOVAL POINTS”.
4 Stopper ring 1
5 Inner tube 1
6 Outer tube 1
7 Piston metal 1
8 Slide metal 1
9 Oil seal washer 1
0 Oil seal 1
A Spring guide 1
B Base valve 1 Use special tool.
C Damper rod 1 Refer to “REMOVAL POINTS”.
1
2

5 - 66
CHAS
DEMONTAGE DE LA FOURCHE AVANTOrganisation de la dépose:1 Dépose de la bague d’étanchéité2 Dépose de la tige d’amortisseur
Organisation de la dépose Ordre Nom de pièce QtéRemarques
DEMONTAGE D’UN BRAS DE FOURCHE
AVANT
1 Bouchon de tube de fourche 1 Se reporter à “POINTS DE DEPOSE”.
2 Ressort de fourche 1 Vidanger d’huile de fourche.
3 Joint antipoussière 1
Se reporter à “POINTS DE DEPOSE”. 4 Bague d’arrêt1
5 Tube plongeur 1
6 Fourreau 1
7 Bague coulissante de piston 1
8 Bague antifriction 1
9 Rondelle de bague d’étanchéité1
0 Bague d’étanchéité1
A Guide de ressort 1
B Soupape de base 1
Utiliser l’outil spécial.
Se reporter à “POINTS DE DEPOSE”.
C Tige d’amortisseur 1
1
2
TELESKOPGABEL DEMONTIERENDemontage-Arbeiten:
1 Dichtring demontieren
2 Dämpferrohr demontieren
Demontage-Arbeiten
ReihenfolgeBauteil Anz. Bemerkungen
TELESKOPGABEL DEMONTIEREN
1 Telegabelverschlußschraube 1 Siehe unter “AUSBAU”.
2 Gabelfeder 1 Das Gabelöl ablassen.
3 Staubschutzring 1
Siehe unter “AUSBAU”.
4 Sicherungsring 1
5 Standrohr 1
6 Gleitrohr 1
7 Kolbenbuchse 1
8 Gleitbuchse 1
9 Öldichtungsscheibe 1
0 Dichtring 1
A Federsitz 1
B Luftventil 1
Spezialwerkzeug verwenden.
Siehe unter “AUSBAU”.
C Dämpferrohr 1
1
2
FOURCHE AVANT
TELESKOPGABEL

5 - 67
CHAS
SMONTAGGIO FORCELLA ANTERIORE
Portata dello smontaggio:1 Rimozione paraolio2 Rimozione asta pompante
Portata dello smontaggio Ordine Denominazione QuantitàOsservazioni
SMONTAGGIO FORCELLA
ANTERIORE
1 Vite mordente forcella anteriore 1 Fare riferimento a “PUNTI DI RIMOZIONE”.
2 Molla della forcella 1 Scaricare l’olio della forcella.
3 Guarnizione parapolvere 1
Fare riferimento a “PUNTI DI RIMOZIONE”. 4 Anello di arresto 1
5 Tubo di forza 1
6 Fodero 1
7 Metallo del pistone 1
8 Metallo di scorrimento 1
9 Rondella paraolio 1
0 Paraolio 1
A Guida molla 1
B Valvola base 1
Utilizzare l’utensile speciale.
Fare riferimento a “PUNTI DI RIMOZIONE”.
C Asta pompante 1
1
2
FORCELLA ANTERIORE

5 - 68
CHAS
DESMONTAJE DE LA HORQUILLA DELANTERAAlcance de la extracción:
1 Extracción del retén de aceite
2 Extracción de la barra amortiguadora
Alcance de la extracción Orden Denominación de la pieza Cantidad Observaciones
DESMONTAJE DE LA HORQUILLA
DELANTERA
1 Perno de la tapa de la horquilla delantera 1 Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
2 Resorte de la horquilla 1 Drene el aceite de la horquilla.
3 Guardapolvos 1
Consulte el apartado “PUNTOS DE
EXTRACCIÓN”. 4 Aro de tope 1
5 Tubo interno 1
6 Tubo externo 1
7 Metal del pistón1
8 Metal deslizante 1
9 Arandela del retén de aceite 1
0 Retén de aceite 1
A Guía del resorte 1
B Válvula base 1
Utilice la herramienta especial.
Consulte el apartado “PUNTOS DE EXTRACCIÓN”.
C Barra amortiguadora 1
1
2
HORQUILLA DELANTERA

5 - 69
CHASFRONT FORK
EC556000HANDLING NOTE
NOTE:The front fork requires careful atten-
tion. So it is recommended that the
front fork be maintained at the deal-
ers.
CAUTION:
To prevent an accidental explo-
sion of air, the following instruc-
tions should be observed:
The front fork with a built-in pis-
ton rod has a very sophisticated
internal construction and is par-
ticularly sensitive to foreign
material.
Use enough care not to allow
any foreign material to come in
when the oil is replaced or when
the front fork is disassembled
and reassembled.
Before removing the cap bolts
or front forks, be sure to extract
the air from the air chamber
completely.
EC553000REMOVAL POINTS
Front fork cap bolt
1. Remove:
Front fork cap bolt
1
From the outer tube.
NOTE:Before removing the front fork from
the machine, loosen the front fork
cap bolt.
2. Remove:
Front fork cap bolt
1
NOTE:While compressing the fork spring,
set the thin type spanners
2
between the spacer
3 and spring
guide
4.
Hold the locknut
5 and remove
the front fork cap bolt.
REMARQUES CONCERNANT LA
MANIPULATION
N.B.:
La fourche avant nécessite une soigneuse
attention. Il est donc recommandé de la
faire entretenir chez le revendeur.
ATTENTION:
Pour éviter une explosion accidentelle,
les instructions suivantes doivent être
observées:
La construction interne d’une four-
che avant à tige de piston incorpo-
rée est très sophistiquée et est
particulièrement sensible aux subs-
tances étrangères.
Faire suffisamment attention à ne
pas laisser pénétrer de substances
étrangères lorsque l’huile est rem-
placée ou lorsque la fourche avant
est démontée ou remontée.
Avant de dévisser les bouchons de
tube de fourche ou d’enlever les
bras de fourche avant, être sûr
d’avoir complètement purgé l’air du
réservoir d’air.
POINTS DE DEPOSE
Bouchon de tube de fourche
1. Déposer:
Bouchon de tube de fourche 1
Du fourreau.
N.B.:
Avant de démonter la fourche avant de la
machine, desserrer le bouchon de tube de
fourche.
2. Déposer:
Bouchon de tube de fourche 1
N.B.:
Tout en comprimant le ressort de four-
che, placer la clé à ergots fine 2 entre
l’entretoise 3 et le guide de ressort
4.
Maintenir le contre-écrou 5 et retirer
le bouchon de tube de fourche.
FOURCHE AVANT

5 - 70
CHAS
HANDHABUNGSHINWEIS
HINWEIS:
Die Teleskopgabel erfordert beson-
dere Aufmerksamkeit und sollte am
besten vom Yamaha-Händler gewar-
tet werden.
ACHTUNG:
Um einen plötzlichen Druckverlust
und damit verbundene Gefahren
zu vermeiden, unbedingt folgende
Hinweise beachten.
Der feine Teleskopgabel-Mecha-
nismus ist sehr auf Fremdstoffe
anfällig.
Deshalb beim Gabelölwechsel
sowie bei der Demontage und -
Montage darauf achten, daß
keine Fremdstoffe in die Tele-
skopgabel eindringen.
Vor dem Lösen der Verschluß-
schrauben unbedingt die Luft
aus den Gabelbeinen vollstän-
dig ablassen.
AUSBAU
Telegabelverschlußschraube
1. Demontieren:
Telegabelverschlußschraube
1
(vom Gleitrohr)
HINWEIS:
Die Verschlußschrauben vor der
Teleskopgabel-Demontage lockern.
2. Demontieren:
Telegabelverschlußschraube
1
HINWEIS:
Die Gabelfeder komprimieren und
dabei einen flachen Schlüssel
2
zwischen dem Distanzstück
3 und
dem Federsitz
4 ansetzen.
Die Sicherungsmutter
5 gegenhal-
ten und die Verschlußschraube
lösen.NOTA PER LA MANIPOLAZIONE
NOTA:
La forcella anteriore richiede particolare
cautela. Pertanto si consiglia di affidare
la manutenzione della forcella anteriore
ai rivenditori.
ATTENZIONE:
Per impedire esplosioni di aria acci-
dentali, seguire le seguenti istruzioni:
La forcella anteriore con l’asta del
pistone incorporata ha una strut-
tura interna molto sofisticata ed è
particolarmente sensibile a corpi
estranei.
Fare molta attenzione a non far
penetrare materiale estraneo
durante il cambio dell’olio o quando
la forcella anteriore viene smontata
e rimontata.
Prima di rimuovere le viti senza
dado o le forcelle anteriori, accer-
tarsi di aver estratto completamente
l’aria dalla campana d’aria.
PUNTI DI RIMOZIONE
Vite mordente forcella anteriore
1. Rimuovere:
Vite mordente forcella anteriore
1
Dal fodero.
NOTA:
Prima di rimuovere la forcella anteriore
dal veicolo, allentare la vite mordente
della forcella anteriore.
2. Rimuovere:
Vite mordente forcella anteriore
1
NOTA:
Comprimendo la molla della forcella,
inserire le chiavi di tipo sottile 2 tra il
distanziatore 3 e la guida della molla
4.
Mantenere il controdado 5 e rimuo-
vere la vite mordente della forcella
anteriore.NOTA DE MANEJO
NOTA:
La horquilla delantera requiere una
atención especial. Por ello, recomen-
damos que el mantenimiento de la
horquilla delantera se realice en el
concesionario.
ATENCION:
Para evitar una explosión acciden-
tal, tenga en cuenta las siguientes
instrucciones:
La horquilla delantera, con una
varilla del pistón incorporada,
tiene una construcción interna
muy sofisticada que es especial-
mente sensible a los materiales
extraños.
Tenga especial cuidado en que
no penetre ningún material
extraño cuando cambie el aceite
o cuando desmonte la horquilla
delantera y la monte nueva-
mente.
Antes de extraer los pernos de
la tapa o las horquillas delante-
ras, asegúrese de extraer com-
pletamente el aire de la cámara
de aire.
PUNTOS DE EXTRACCIÓN
Perno de la tapa de la horquilla
delantera
1. Extraer:
Perno de la tapa de la horqui-
lla delantera
1
Desde el tubo externo.
NOTA:
Antes de extraer la horquilla delan-
tera del vehículo, afloje el perno de
la tapa de la horquilla delantera.
2. Extraer:
Perno de la tapa de la horqui-
lla delantera
1
NOTA:
Mientras comprime el resorte de la
horquilla, coloque una llave inglesa
delgada
2 entre el separador
3 y
la guía del resorte
4.
Sujete la contratuerca
5 y
extraiga el perno de la tapa de la
horquilla delantera .
TELESKOPGABEL
FORCELLA ANTERIORE
HORQUILLA DELANTERA

5 - 71
CHASFRONT FORK

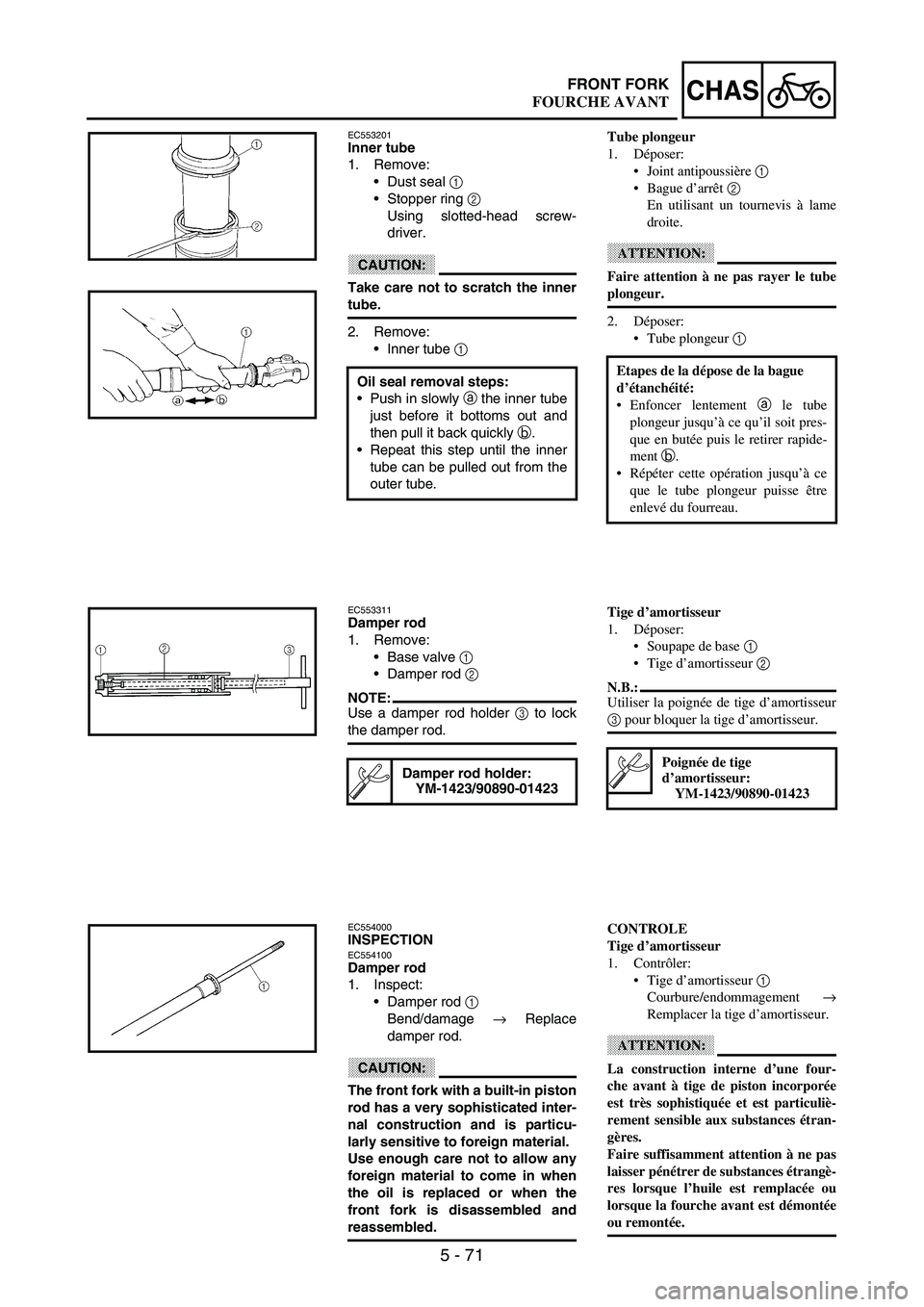

EC553201Inner tube
1. Remove:
Dust seal
1
Stopper ring
2
Using slotted-head screw-
driver.
CAUTION:
Take care not to scratch the inner
tube.
2. Remove:
Inner tube
1
Oil seal removal steps:
Push in slowly
a the inner tube
just before it bottoms out and
then pull it back quickly
b.
Repeat this step until the inner
tube can be pulled out from the
outer tube.
EC553311Damper rod
1. Remove:
Base valve
1
Damper rod
2
NOTE:Use a damper rod holder
3 to lock
the damper rod.
Damper rod holder:
YM-1423/90890-01423
EC554000INSPECTIONEC554100Damper rod
1. Inspect:
Damper rod
1
Bend/damage
→ Replace
damper rod.
CAUTION:
The front fork with a built-in piston
rod has a very sophisticated inter-
nal construction and is particu-
larly sensitive to foreign material.
Use enough care not to allow any
foreign material to come in when
the oil is replaced or when the
front fork is disassembled and
reassembled.
Tube plongeur
1. Déposer:
Joint antipoussière 1
Bague d’arrêt 2
En utilisant un tournevis à lame
droite.
ATTENTION:
Faire attention à ne pas rayer le tube
plongeur.
2. Déposer:
Tube plongeur 1
Etapes de la dépose de la bague
d’étanchéité:
Enfoncer lentement a le tube
plongeur jusqu’à ce qu’il soit pres-
que en butée puis le retirer rapide-
ment b.
Répéter cette opération jusqu’à ce
que le tube plongeur puisse être
enlevé du fourreau.
Tige d’amortisseur
1. Déposer:
Soupape de base 1
Tige d’amortisseur 2
N.B.:
Utiliser la poignée de tige d’amortisseur
3 pour bloquer la tige d’amortisseur.
Poignée de tige
d’amortisseur:
YM-1423/90890-01423
CONTROLE
Tige d’amortisseur
1. Contrôler:
Tige d’amortisseur 1
Courbure/endommagement →
Remplacer la tige d’amortisseur.
ATTENTION:
La construction interne d’une four-
che avant à tige de piston incorporée
est très sophistiquée et est particuliè-
rement sensible aux substances étran-
gères.
Faire suffisamment attention à ne pas
laisser pénétrer de substances étrangè-
res lorsque l’huile est remplacée ou
lorsque la fourche avant est démontée
ou remontée.
FOURCHE AVANT
